В больших квартирах или частных домах не всегда бывает удобно управлять освещением из одной точки. Намного удобнее организовать освещение так, чтобы управлять одним осветительным прибором было возможно с двух мест и более. Для этого не подходят обычные выключатели – потребуется установка либо проходных выключателей (переключателей), либо импульсных реле.
Отличие обычного выключателя от проходного изображено на схеме:
Разумеется, возможность установки переключателей или импульсных реле нужно предусмотреть еще на этапе прокладки проводки. Для этого необходима прокладка трехжильного кабеля (ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²). Если схема управления освещением строится на основе переключателя, принцип действия системы такой: вы включаете свет нажатием кнопки одного из переключателей системы и выключаете его следующим нажатием на кнопку любого из переключателей системы.
Если планируется управлять светом только из двух точек – достаточно установки двух проходных выключателей с тремя контактами, если же точек управления необходимо больше – между ними встраивается один или несколько перекрестных переключателей, имеющих четыре контакта.
При построении схемы управления освещением на основе импульсного реле принцип действия системы немного другой. В систему встраивается кнопка, нажатие которой подает в систему электрический импульс. Под воздействием этого импульса контакты смыкаются или размыкаются – и, соответственно, осветительный прибор включается или гаснет. Кроме того, использование импульсного реле дает возможность модифицировать систему. Например, добавить возможность регулировать яркость освещения несколькими нажатиями или же установить «мастер-кнопку», нажатие которой будет выключать освещение или электропитание (кроме необходимых электроприборов) во всем доме.
Что выбрать – переключатели или импульсные реле
Схема с установкой переключателей считается классической – чаще всего для решения задачи управления освещением из нескольких точек применяется именно она.
Переключатели легко подключить самостоятельно, а сама схема отличается надежностью работы, т.к. она не включает никаких сложных элементов автоматики и устройств.
Схема с импульсном реле – более сложная, т.к. она требует установки самого реле в распределительный щиток. Затем к реле можно подключить любое количество кнопок. Такая схема особенно актуальна для систем освещения, в которую входит много светильников – это может вызвать перегрузку при организации освещения с помощью переключателей. Установка импульсного реле и кнопок решает проблему, т.к. управление освещением осуществляется за счет подачи кратковременного импульса малой мощности. Электрический ток не проходит через кнопку постоянно, и нагрузка на систему снижается. При этом система управления с помощью кнопок может находиться от реле на расстоянии до нескольких сотен метров.
Как организовать управление освещением из двух точек с помощью переключателей
Проще всего управлять освещением из двух точек.
Для организации этой схемы вам потребуются два переключателя. В нашем случае использовались ЭУИ «Avanti» от компании ДКС – это дизайнерская серия электроустановочных изделий. Материалы для производства продукции компании проходят строгий контроль на соответствие качества международным стандартам.
Почему мы выбираем ЭУИ «Avanti»:
- Универсальность установки.
Механизмы могут быть установлены в стену, кабель-канал, лючок, башенку, а также как пыле- и влагозащищенное решение со степенью защиты до IP 55. - Модульность изделий.
TV-, RJ-, USB-, HDMI-выходы и другие механизмы занимают ½ поста, что позволяет формировать индивидуальные комбинации изделий. - Простое и надежное соединение постов.
Посты легко соединить в единый блок через две точки фиксации методом «ласточкин хвост». - Прочный каркас для установки изделий в стену.
Каркас изготовлен из двух материалов. Металлическая часть обеспечивает жесткость конструкции, а сам механизм изделия защелкивается в пластиковую часть каркаса.
Это обеспечивает дополнительную изоляцию изделия. - Длительный срок эксплуатации.
Достигается за счет применения качественной контактной группы. - Широкий ассортимент изделий.
В серию «Avanti» входят USB-зарядки, диммеры, термостаты и т.д. Большой выбор декоративных рамок как в пластиковом исполнении, так и изготовленных из натуральных материалов. - Дизайн от Студии Артемия Лебедева.
Дизайн рамок из пластика создан в студии известного российского дизайнера Артемия Лебедева.
Это обеспечивает дополнительную изоляцию изделия.
Изделия «Avanti» прекрасно впишутся в любой интерьер
Оценят поклонники стильных и оригинальных дизайнерских решений
Узнать больше о серии «Avanti» можно здесь.
Купить электроустановочные изделия «Avanti» можно здесь.
У каждого переключателя три клеммы. Среди них нужно найти общую клемму (например, тестером в режиме прозвонки цепи – на нужном контакте тестер будет пищать или показывать 0 при любом положении клавиши).
На общую клемму подключается фаза, на две другие – два оставшихся провода. После этого переключатель собирается и закрепляется в подрозеточной коробке. Эти действия необходимо проделать с каждым из переключателей.
Затем схема собирается в подрозеточной коробке – сначала соединяются нулевые проводники, затем – жилы заземления, потом – провода фазы. Для соединения удобно использовать клеммные зажимы.
Порядок подключения обозначен цифрами:
Как организовать управление освещением из трех и более точек с помощью переключателей
Для этого потребуется видоизменить прошлую схему, добавив в нее перекрестные переключатели (их также называют инверторами), которые необходимо будет установить между обычными переключателями. У такого переключателя – целых четыре контакта. В данном случае мы используем перекрестный переключатель производства ДКС серии «Avanti» – он отличается высокой надежностью и длительным ресурсом, что позволяет активно эксплуатировать изделия в течение долгих лет.
Чтобы подключить инвертор, необходимо взять две жилы, идущие от силовых контактов первого переключателя и подключить их к первому и второму контактам (клеммам) инвертора. От 3 и 4 контактов необходимо провести две силовые жилы либо к проходному переключателю, установленному в конце схемы (если планируется управлять светом из трех точек), либо к следующему перекрестному переключателю, если таких точек больше (в этом случае провод монтируется к его первой и второй клемме).

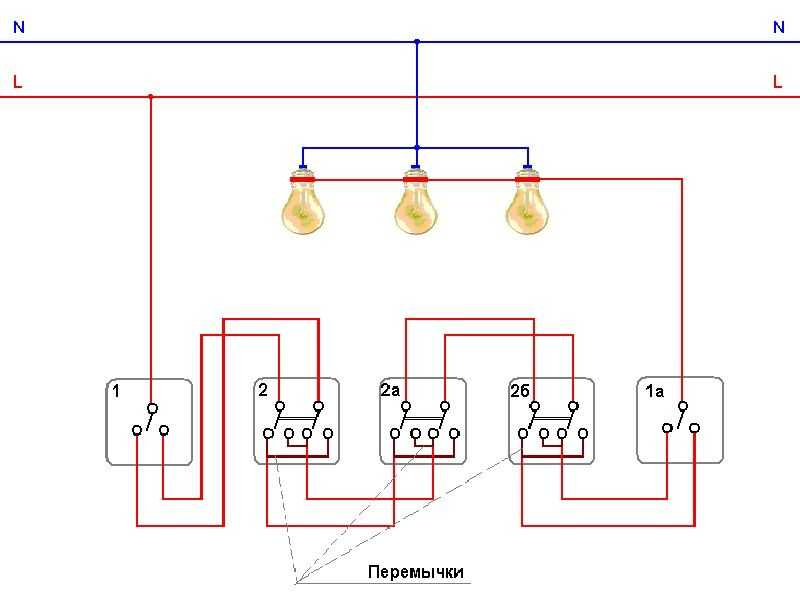

Схема подключения с применением переключателей:
Сама по себе эта схема не слишком сложна – но чем больше переключателей устанавливается, тем более сложным становится сборка в распределительной коробке.
Управление освещением из нескольких точек с помощью импульсного реле
В распределительном щитке цепь освещения, питающая группу светильников, подключается к силовым контактам реле. Кнопки подключаются параллельно к контактам управления реле.
В схеме их может быть любое количество – т.к. через них проходит только кратковременный импульс, это не приводит к перегрузке системы. Можно использовать любые удобные кнопки – при желании это могут быть даже кнопки звонка.
Схема подключения с применением импульсного реле:
Если схема освещения предусматривает питание двух независимых групп ламп с одной кнопки, то используется не обычное импульсное реле, а секционное. Оно предназначено для включения по очереди с одной кнопки разных групп ламп или всех группы одновременно. Таким образом вы сможете управлять многорожковой люстрой по двум проводам, и вам не придется прокладывать к ней дополнительную проводку от выключателя. При этом использовании этого типа реле, одно нажатие кнопки будет замыкать первую пару силовых контактов, второе нажатие – вторую пару, третье – обе пары, четвертое – размыкать обе пары контактов. Схема подключения кнопки в таком случае не меняется, но от импульсного реле будет идти на один провод больше (один на одну группу ламп, второй на другую).
Схема подключения с применением секционного реле:
У схемы с импульсными реле есть свои преимущества – например, ее проще модернизировать. Она лучше подойдет для больших домов, общественных и социально значимых заведений, где может одновременно включаться несколько групп ламп, создавая высокую нагрузку на систему. Но схему управления освещения с помощью переключателей чаще применяют для средних квартир – она проста, надежна, не требует установки дополнительного оборудования и легко реализуется даже без привлечения электрика.
Вернуться к списку публикаций
Схема проходного выключателя с двух и трех мест | ENARGYS.RU
Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.
Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.
- При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места. Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
- В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
- Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле. И будет не совсем удобно производить включение или отключение, и при этом спускаться или подниматься по лестнице.
И поэтому у многих возникает вопрос — как сделать выключатели проходными?
Как работает такое устройство?
Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).
Все соединения происходит в коробке распределения.
Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться. Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.
Важно знать! Описываемый метод соединения проводников и их устройства подходит исключительно для создания двух точек.
При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.
Типы устройства
Есть три понятия при помощи, которых производиться разделение проходного выключателя
- Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
- Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
- Способ, при котором происходит управление освещения.
Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.Принцип управления из двух мест и установка
На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.
Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.
Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.
Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места. От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов. Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.
Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).
Важно! Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.
В принципе основная работа по созданию проходного переключателя из двух мест практически готово.
Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций. Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения. Ни должно возникать, ни каких искр или опозданий с включением.
Рис. 1. Схема соединения в коробке
Устройство выключателя в трех местах
В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек. Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:
- служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
- действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.
Как стало известно выше – проходной выключатель для двух точек имеет кабель с тремя жилами.
А вот для третьей точки необходимо пять контактов. Так из них два контакта пойдут на соединение с одним из маршевых переключателей, еще две для подвода ко второму. Оставшийся третий будет использован для транзита (рис.2).
Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.
Рис. 2. Схема подключения с коробкой
Пример монтажа проходного переключателя из двух клавиш
Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности. По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.
И так порядок монтажа таков.
- выбирается место для распределительной коробки и осуществляется ее монтаж;
- на следующем этапе устанавливается подразетник;
- далее производиться монтаж провода состоящего из трех жил;
Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.
- в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;
На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров.
- провода подводятся к первому источнику освещения, далее ко второму;
- согласно схеме указанной на выключателе делаем подключение его в схему.
Таким образом, проходной выключатель двух двухклавишного типа считается завершенным. И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.
Трехходовые огни — Как работают трехходовые выключатели
Для создания светильников, работающих от двух отдельных выключателей, электрик использует в цепи два специальных элемента оборудования:
- Специальные выключатели, известные как трехпозиционные выключатели
- Специальный провод с дополнительной красной изоляцией вместе с черный и белый провода в оболочке
Обычный выключатель имеет две клеммы, которые либо подключены, либо отключены.
Трехпозиционный переключатель имеет три клеммы , и переключатель соединяет первую клемму либо со второй, либо с третьей клеммой, как показано здесь:
Реклама
Вы используете два трехпозиционных переключателя для управления светом и подключаете его, как показано ниже:
На этой схеме обычный кусок провода идет от панели предохранителей к первому трехпозиционному выключателю. Черный «горячий» провод входит в выключатель слева. Трехсторонний провод (который включает в себя красный, черный и белый провода) проходит от переключателя слева к переключателю справа, при этом белый провод несет землю, а красный и черный провода несут выход от клемм в левом переключателе. Обычный экранированный кабель идет от правого выключателя к свету.
«»
Предположим, что при поднятом переключателе клеммы 1 и 3 соединены, как показано выше. Если переключатель находится в нижнем положении, клеммы 2 и 3 соединены. Вы можете видеть (если проследить провода и выключатели), что на предыдущем рисунке свет выключен.
Вы также можете видеть, что если вы щелкнете переключателем или , свет включится. И если вы снова щелкнете переключателем или , свет погаснет. Это на самом деле очень простое устройство, когда вы видите, что все это выставлено напоказ!
Существует несколько других способов подключения трехпозиционных выключателей к свету. Например, питание от блока предохранителей может подаваться на осветительную арматуру, и оттуда могут быть последовательно подключены два выключателя. Или питание может подаваться на светильник, а затем два выключателя могут быть расположены параллельно от света.
Если вы пытаетесь понять, как в вашем доме подключены выключатели, использование омметра или детектора непрерывности — единственный способ реконструировать то, что сделал электрик ( убедитесь, что вы отключили питание на панели предохранителей, прежде чем что-либо делать с электропроводкой ). Самое замечательное то, что если вы знаете основную идею трехпозиционных переключателей и трехсторонней проводки, понять это очень легко.
А если вы просто хотите понять, что происходит, чтобы удовлетворить собственное любопытство, ну, теперь вы знаете!
Для получения дополнительной информации о трехпозиционных переключателях и смежных темах перейдите по ссылкам ниже.
Статьи по теме HowStuffWorks
Дополнительные полезные ссылки
- HandymanWire: подключение 3- или 4-позиционного переключателя
- Магия «трехходового» переключателя
- Схемы трехходового переключателя
- Руководство по трехходовому переключателю
Процитируйте это!
Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:
Marshall Brain
«Как работают трехпозиционные переключатели»
1 апреля 2000 г.
HowStuffWorks.com.
13 ноября 2022 г.
Узнайте, как работает трехпозиционный выключатель света!
Трехпозиционные выключатели света могут сбивать с толку, верно?
Смотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный выключатель света.
Как только вы поймете основы, вам не составит труда подключить или устранить неполадки в собственном трехпозиционном переключателе.
Трехпозиционные выключатели позволяют управлять освещением или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехсторонняя схема всегда включает две девятки.0077 3-позиционные переключатели.
Посмотрите наше видео, чтобы понять, как работает трехпозиционный переключатель — теоретически .
Узнайте, как работает 3-позиционный переключатель
Я уверен, что этот обучающий урок о том, как на самом деле работает 3-позиционный переключатель, сделает вашу работу по подключению проще простого.
Начиная с краткого объяснения однополюсного выключателя и заканчивая полной 3-контактной цепью, вам не потребуется много времени, чтобы увидеть свет. Кроме того, получите советы по устранению неполадок, чтобы решить проблемы с помощью собственного трехпозиционного переключателя.
Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.
Что такое электрическая цепь?
Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s. На самом деле это легко и быстро понять.
Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно текут через горячий провод к нагрузке (в данном случае это лампочка) и обратно к сервисной панели через нейтральный провод.
Основы однополюсного переключателя
Теперь давайте представим переключатель . Выключатель — это устройство, которое может замыкать или размыкать цепь, создавая простой способ включения или выключения света/устройства.
Знакомство с трехпозиционными переключателями начинается с базовых знаний об однополюсном переключателе.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
Однополюсный переключатель — управляет освещением или устройствами с помощью single местоположение.
Это наиболее распространенный тип переключателя, который имеет тумблер с маркировкой на и на .
Однополюсный выключатель имеет две клеммы для двух проводов питания:
1. Провод питания 2. Провод нагрузки. Провод нагрузки подключается к вашему свету (лампам) и устройству (устройствам). Электрики относятся к свету или устройству как к нагрузке
Приятная (и простая) особенность однополюсных выключателей? Провода могут идти к любой клемме, как показано на фотографиях. Таким образом, вы можете подключиться и победить!
Посмотрите на изображение ниже. Вот полная схема с однополюсным выключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю. Это электрический символ однополюсного переключателя.
Очень похоже на разводной мост, не правда ли? На самом деле это очень хороший способ взглянуть на это.
Что делает разводной мост? Он открывается и закрывается, чтобы разрешить поток трафика или остановить поток трафика.
Когда он открыт, движение останавливается.
Когда он закрыт, движение проходит.
Наш трафик — электроны.
Электроны хотят течь от панели через лампочку и обратно.
Видите, что происходит, когда я замыкаю выключатель? Существует непрерывный путь для прохождения тока. Переключатель теперь находится в положении ON .
Энергия от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!
Опять же, это полная электрическая цепь без каких-либо разрывов.
Основы однополюсного переключателя
Если вы хотите управлять освещением из двух разных мест, вам нужен трехпозиционный переключатель. Этот тип переключателя имеет 3 клеммы.
Основные сведения о трехпозиционном переключателе:
- Две латунные клеммы для дорожных проводов
- Одна черная клемма для общего провода
Для ясности: трехпозиционный переключатель никогда не включается и не выключается . Он просто перенаправляет энергию с одного провода на другой — так же, как железная дорога может переводить поезд с одного пути на другой.
Получить картину?
Мы называем черный кружок общей клеммой , потому что всегда соединен с одной из латунных клемм. Но никогда оба одновременно .
2 латунных круга называются контактными клеммами, поскольку к ним подключены 2 троса контактной группы.
Мы обозначим два троса перемещения T1 и T2. Наша общая клемма помечена C.
Выше бегущий провод T1 находится под напряжением, поскольку он контактирует с общей клеммой.
Внизу контактный провод T2 находится под напряжением, так как теперь он контактирует с общей клеммой.
Полная схема трехходовой цепи
В большинстве домов есть по крайней мере одна трехходовая цепь переключателя. Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?
Вот как выглядит трехсторонняя схема с полной схемой. Помните, что трехходовая цепь должна иметь два трехходовых переключателя , и вы можете видеть их на изображении ниже.
Изучите эту схему. Довольно просто сказать, почему не горит свет. В электрической цепи есть разрывы. Нажатие только одного из трехпозиционных переключателей должно помочь и включить свет.
Давайте нажмем переключатель справа. Теперь энергия может проходить через бегунок T2, и свет загорается! (Нажатие переключателя слева дало бы тот же результат, что и включение света.)
Начиная с описанного выше сценария, теперь я нажимаю переключатель слева. Свет гаснет. Вы можете легко увидеть, что ток не может течь к свету.
Я снова нажимаю на правый выключатель, и свет снова загорается. Однако теперь ток течет через бегунок T1.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
3-позиционный переключатель — 3-позиционный переключатель имеет 3 клеммы: 2 латунных клеммы для 2 контактных проводов и 1 общую (черную) клемму для общей провод.
Цепь трехпозиционного переключателя всегда состоит из двух трехпозиционных переключателей , которые управляют освещением или устройством (устройствами) из двух разных мест.
Интересный факт №1: 3-позиционный переключатель не имеет маркировки «вкл.» и «выкл.». Можете ли вы догадаться, почему?
Интересный факт № 2: технический термин для трехпозиционного переключателя — однополюсный двухпозиционный переключатель (SPDT).
Поиск и устранение неисправностей 3-позиционного переключателя
Теперь, когда вы знаете, как правильно подключить 3-позиционный переключатель, устранять неполадки довольно просто. Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с 3-позиционным переключателем.
Почему мой 3-позиционный переключатель не работает?
Я часто слышу вопрос: «Почему мой трехпозиционный переключатель не работает?» Чаще всего происходит ошибка проводки.
Распространенной ошибкой при подключении 3-позиционного переключателя является подключение общего провода к латунной клемме.
Пример показан ниже.
Чтобы усугубить проблему, дорожный провод обычно подключается к общей клемме, как показано ниже.
На первый взгляд кажется, что 3-позиционный переключатель работает правильно, когда вы нажимаете на него. (Смотрите ниже, когда я щелкаю выключателем слева, загорается свет.)
Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.
Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я попал.
Я чувствую себя довольно хорошо. Я решаю вернуться и нажать переключатель слева еще раз. Я ожидаю, что свет снова загорится.
О-о! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.
Мораль этой истории такова: никогда не довольствуйтесь переключением трехпозиционных переключателей всего пару раз. Чтобы убедиться, что вы правильно подключили их, проверьте между переключателями не менее 3 раз.
Советы по устранению неполадок с 3-позиционным переключателем
Следуйте этим советам по устранению неполадок с 3-позиционным переключателем, чтобы избежать ненужных разочарований при диагностике проблемы.
Вот как устранить проблему с 3-позиционным переключателем:
- Внимание! Всегда начинайте с отключения питания на панели выключателя.
- Убедитесь, что общий провод подключен к общей (черной) клемме. Я обычно сначала подключаю общий провод к общей клемме. Это критическое, что должно быть сделано правильно.
- Дважды проверьте, подключены ли дорожные тросы к латунным клеммам. Неважно, какой контактный провод подключен к какой латунной клемме. Пока это латунь, ты хорош!
- Убедитесь, что все винты на коммутаторе затянуты так, чтобы не было ослабленных соединений.
- У вас есть нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
- Убедитесь, что на панель поступает напряжение 120 В.
Устранение неполадок с 3-позиционным переключателем не так уж сложно, как вы можете видеть из приведенных выше советов. Много раз проблема заключалась в том, что провода были подключены не к той клемме.
