Чертеж печки на отработанном масле, печь в работе видео
Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.
Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.
Как сделать печку работающую на отработанном масле?
Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.
Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями.
Нижняя камера это емкость для топлива, также она выполняет функции испарителя.
В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.
К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.
К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.
Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.
Как работает печка на отработке?
Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:
В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.
При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.
Посмотреть печку на отработке в работе можно на этом видео.
Чертежи печки на отработанном масле.
На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.
Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.
Печка с дополнительной емкостью для масла.
При использовании печи на отработанном масле нужно соблюдать меры безопасности.
Сама по себе печь пожаробезопасна если соблюдать простые правила:
Печь нельзя оставлять без присмотра на продолжительное время.
Соединения на дымоходе должны быть герметичны.
Сильный сквозняк может спровоцировать сильное пламя.
Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.
В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.
Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy
Эта статья о том, как можно сделать простую печку на отработке из подручных материалов для отопления небольшого помещения.
Так как подключение газового отопления стоит достаточно много, а отапливать помещения электричеством невозможно (в связи с экономичной нецелесообразностью или невозможностью из-за устарелых линий электроснабжения) автономные котлы до сих пор не теряют своей актуальности.
В качестве топлива используют как твердое топливо (дрова, уголь, торфяные брикеты и т.д.) так и жидкое (солярка, бензин, мазут, отработанное масло).
Преимущества жидкого топлива перед твердым
Несмотря на распространенность котлов и печек на твердом топливе, в последнее время котлы на жидком топливе занимают лидирующие позиции. В современном мире время — самый ценный ресурс.
Жидкое топливо позволяет значительно экономить время. В первую очередь, связано это с тем, что жидкое топливо гораздо лучше сгорает. Оно имеет более однородную форму. Намного проще, с помощью электроники настроить автоматическую подачу жидкого топлива.
Твердое топливо также имеет свои преимущества и недостатки. Преимущества: универсальность (можно засыпать все что горит), простота конструкции и эксплуатации.
Недостатки: трудозатратность(требует постоянного участия: вычистка камеры сгорания от остатков угля, постоянное ручное подбрасывания дров/угля и т.д.), дороговизна топлива (цены на дрова, уголь и т.
д. достаточно высокие. Если вы не имеете доступ к дешевому твердому топливу, такие печки для вас не выгодны).
Как сделать печку / котел на отработке своими руками?
Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.
Нам понадобится:
- Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
- Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
- Металл 2-3 мм для дна и крышки.
- Металл для чаши. можно из нержавейки, чугуна или толстый металл.
- Стальные уголки, куски металла, труб и т.д.
Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.
Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:
Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода — от 4,5 м (индивидуально в каждом случае).
Подача воздуха и масла — сверху.
Примерный алгоритм действий:
1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.
2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.
3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.
4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.
5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

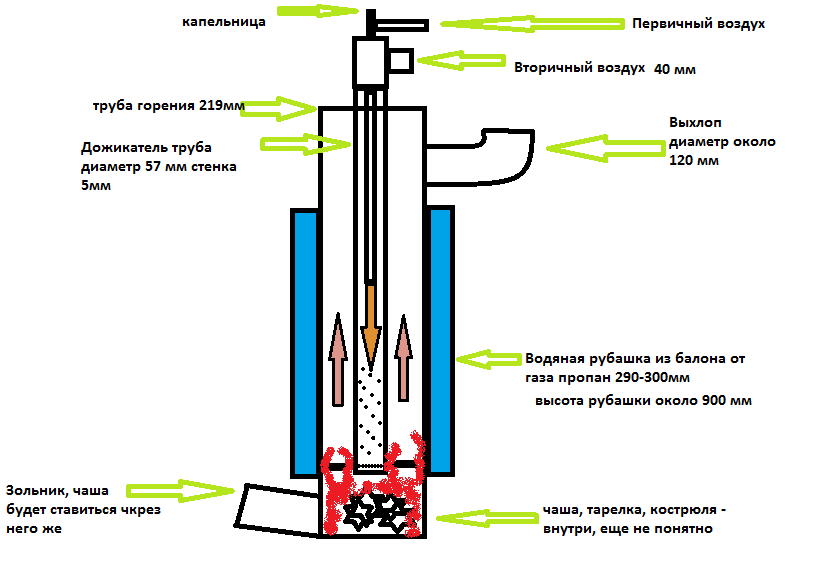

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).
7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.
8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.
Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.
9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.
К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства.
Заказать котел с автоматической подачей топлива можете у нас, в разделе «Котлы на отработке».
Бесплатная консультация!
Если появились у вас вопросы — задавайте их здесь в комментариях — будем отвечать.
