Патрон для лампочки: принцип устройства, виды и правила подключения

Вам предстоит заменить патрон для лампочки на новый, а вы не знаете, как это правильно сделать, чтобы не повредить важные провода и узлы? Для такой несложной работы не хочется вызывать электрика, услуги которого обойдутся совсем недешево, ведь верно? Или вам нужно выполнить модернизацию домашней электросети с заменой отдельных элементов?

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены лампы накаливания . Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.

Виды электропатронов по типу цоколя

Как уже было упомянуто выше, востребованными остаются две большие категории патронов – под резьбовой цоколь и под штырьки. Они часто являются универсальными, то есть подходят для разных видов ламп .

Например, резьбовыми оснащают лампы накаливания и стилизованные под них светодиодные приборы .

Но некоторые изделия могут взаимодействовать только с каким-то одним вариантом. Рассмотрим подробнее их конструкционные особенности и технические характеристики, на которые нужно опираться при выборе.

№1 — популярные резьбовые варианты

Патроны с внутренней резьбой предназначены для ламп с резьбовым цоколем. Размеры принято обозначать одинаково: например, для лампы с цоколем Е14 необходим соответствующий патрон Е14, хотя возможен вариант с переходником с Е27 на Е14.

Цифры 14 и 27 обозначают диаметр, при этом 27 часто рассматривают как классический размер, а 14 называют миньоном.

На смену лампам накаливания пришли светодиодные: в магазинах можно столкнуться с большим ассортиментом LED-ламп для резьбовых патронов Е14 и Е27 разных производителей

Всего 8 типоразмеров цоколей, следовательно, столько же патронов под них: Е5, Е10, Е12, Е14,Е17, Е26, Е27, Е40.

Схема резьбового пластикового патрона. Жилы «фаза» и «ноль» заводятся в патрон через верхнее отверстие и фиксируются внутри корпуса винтами. Если есть «земля», то она подводится к металлическим деталям светильника

Наиболее популярными являются пластиковые изделия. Они имеют ограниченный срок службы и подчиняются требованиям, изложенным в ГОСТ 2746. 1-88. Способ крепления патрона может отличаться и быть подвесным, с прямым или наклонным фланцем.

Первый используют для крепления к потолку или монтажной арматуре, а фланцевые – для установки на поверхности.

Популярный образец светильника с фланцевым патроном – настольная лампа-ночник. Тип фланца прямой, следовательно, вкрученная лампочка расположена строго вертикально

Таблица характеристик наиболее распространенных резьбовых патронов для подключения ламп к электрической сети, которые отличаются размером. Чем больше диаметр патрона, тем выше мощность и ток нагрузки.

Размер патрона Максимальная мощность, Вт Ток нагрузки, А Назначение
E14 440 2 Патрон с внутренней резьбой ∅14 мм, который еще именуют «миньон». Применяем для ламп накаливания бытового типа с малой мощностью
E27 880 4 Патрон с внутренней резьбой ∅27 мм, который считается традиционным, но все чаще заменяется ∅14 мм. Применяется для различных видов ламп средней мощности
E40 3500 16 Патрон из керамики с внутренней резьбой ∅40 мм. Служит для подключения ламп большой мощности, необходимых для уличного или производственного освещения

Корпус производят из различных видов пластика, поэтому перед использованием лампы необходимо изучить маркировку – выяснить допустимую мощность осветительного устройства.

Если вкрутить лампочку повышенной мощности, то пластик расплавится или от регулярного нагревания постепенно разрушится.

№2 — многообразие штифтовых разновидностей

Требования и нормы, касающиеся штырьковых патронов, размещены в ГОСТ Р 60400-99. Они функционируют от сети 220 В. Буква G обозначает тип патрона (штырьковый), а следующая цифра – расстояние между двумя отверстиями под штырьки.

Если контактов не 2, а 4, то обозначается диагональное расстояние между противоположными отверстиями (пазами). Специальные виды маркированы дополнительными латинскими буквами или цифрами.

Патроны с маркировкой «G» применяют, в том числе, и для установки точечных светильников в подвесные конструкции. В натяжных потолках с этой целью монтируют закладные к бетонному основанию

Патроны под штырьки применяются для бытовых и производственных помещений, а также для светильников, которые устанавливают на улице – вдоль парковых дорожек, проезжей части, для освещения площадок или придомовой территории.

Размер патрона Максимальная мощность, Вт Ток нагрузки, А Назначение
G4-G10 60 5 Разновидности от G4 до G10 включительно подходят для монтажа галогенных ламп малой мощности. Цифра после «G» — расстояние в миллиметрах между штырьками
G9 60 5 Лампы для патронов G9 имеют петлеобразный плоский цоколь, который вставляется в специальные пазы
GU10 50 5 Аналог патрона для цоколя G10. У ламп на концах штырьков есть утолщения, которые вставляют в отверстия, а затем закрепляют поворотным движением
G13 80 4 Патрон для линейных ламп различного назначения. Особенности – парное использование и поворотный механизм подключения
GX53 50 5 Аналог G10, но с увеличенным расстоянием между штырьками – 53 мм. Предназначен для монтажа в подвесные конструкции, поэтому имеет минимальную толщину.

Для установки U-образных и цилиндрических ламп используют патроны GX23, G24, 2G7. Они отличаются количеством контактов – 2 или 4, обладают током нагрузки 2 А. Рекомендуемая мощность ламп – до 75 Вт (для 2G7 – 50 Вт).

Схематичные изображения цоколей и патронов некоторых видов штырьковых и штифтовых ламп. Обычно при штырьковом соединении не используются переходники, как это возможно у резьбовых аналогов Е14-Е27

Таким образом, штырьковые патроны могут различаться по следующим характеристикам:

  • материал корпуса;
  • материал внутреннего вкладыша;
  • вид крепления патрона к основанию и проводам;
  • количество контактов;
  • расстояние между контактами.

Все перечисленные параметры могут быть указаны при маркировке изделия.

Линейно-вытянутые газоразрядные лампы имеют немного иной тип крепления. Кроме того, что патроны парные (лампа вставляется с двух сторон), они рассчитаны на работу от сети 220 В и 380 В, при этом номинальный ток равен 1 А или 2 А.

По конструкции патроны бывают торцевыми, подвесными и стоечными – это также зависит от вида используемых ламп. Количество контактов может быть различным: например, при наличии токопроводящей полосы – три вместо обычных двух.

Со временем патроны изнашиваются. Это может произойти по абсолютно различным причинам: из-за трещины в корпусе, перегорания электрических контактов или механического повреждения во время эксплуатации

Чтобы патрон отрабатывал гарантийный срок, необходимо соблюдать правила установки, подбирать изделие согласно техническим характеристикам лампы, выбирать нужную степень защиты (влаго- или пылезащищенные).

Кроме патронов под штырьковые и резьбовые цоколи существуют изделия и для других видов: фокусирующих, штифтовых, с утопленным контактом, софитных.

Они используются для установки и подключения светодиодных и газоразрядных осветительных приборов.

  • Цоколи светодиодных ламп: виды, маркировка, технические параметры + как подобрать нужный
  • Виды цоколей ламп освещения: стандартная маркировка и разновидности цоколей для электролампочек
  • Маркировка фабричных изделий

    Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.

    Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света

    Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.

    Список параметров, которые можно обнаружить на патроне, не всегда полный.

    Обычно отражены какие-либо из перечисленных характеристик:

    • тип, например, резьбовой, штифтовой;
    • размер;
    • температура;
    • ток нагрузки;
    • мощность;
    • напряжение;
    • товарный знак производителя;
    • уровень защиты;
    • наличие контакта для заземления.

    Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.

    Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации

    При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.

    Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.

    Как правильно подключить патрон?

    Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

    Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

    Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

    Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

    При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

    Способы крепления в осветительных приборах

    Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

    Производители светильников чаще всего выбирают следующие способы крепления патронов:

    • за электропровод;
    • на металлической трубке;
    • с помощью втулки;
    • защелками.

    Вариант №1 . При креплении за электропривод  необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

    Вариант №2 . Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

    Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

    Вариант №3 . Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

    Вариант №4 . Последний способ крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

    Вариант подключения с резьбовыми клеммами

    Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

    Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

    Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

    Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

    Подключение керамического и карболитового патрона:

    Вариант присоединения проводов к пластиковому патрону:

    Замена патрона G4:

    Патроны устроены достаточно просто, поэтому разборку, замену или ремонт домашних электроустановок можно производить своими руками.

    Самое главное при этом – отключить напряжение в сети, если вы работаете с осветительным прибором, четко следовать рекомендациям опытных электриков. При установке новой модели необходимо придерживаться инструкции производителя.

    Как разобрать патрон с защелкой

    Содержание

    • 1 Когда следует менять патроны для лампочек
    • 2 Конструкция
      • 2.1 Сердечник
      • 2.2 Винтовой зажим
      • 2.3 Прижимной контакт
      • 2.4 Резьба
      • 2.5 Корпус
    • 3 Пошаговая инструкция по замене
      • 3.1 Отключение света на щитке
      • 3. 2 Отключение проводов
      • 3.3 Снять люстру с потолка
      • 3.4 Разборка светильника
      • 3.5 Демонтаж патрона
      • 3.6 Монтаж другого патрона
    • 4 Меры безопасности

    Наиболее частая неисправность светильников заключается в перегорании ламп. Особенно это актуально для дешевых лампочек со спиралью накаливания. Такая поломка устраняется легко, но если проблема в патроне — с этим разобраться труднее. Следует разобраться, как заметить неисправность и произвести замену вышедшего из строя патрона. Иногда это требуется не только в связи с ремонтом, но и для улучшения функционирования либо эстетики люстры.

    Когда следует менять патроны для лампочек

    Основными причинами, по которым становится необходимой замена патрона в люстре, являются:

    • потрескивание либо гудение в светильнике во включенном состоянии;
    • мерцание лампы, в том числе новой после замены;
    • запах гари;
    • отсутствие контакта (лампочка не включается).

    Наиболее часто неисправность происходит по причине производственного брака. Другими факторами могут быть высокая влажность воздуха, перепады напряжения, резкие колебания температур и т.д.

    Важно! Поломки нередко происходят из-за перегрузок, если в патрон вставлена лампочка слишком высокой мощности.

    Конструкция

    Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

    Сердечник

    Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

    Винтовой зажим

    Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

    Прижимной контакт

    Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

    Резьба

    Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

    Корпус

    Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

    • Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
    • Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
    • Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

    Пошаговая инструкция по замене

    Для того, чтобы заменить патрон, потребуется следующее:

    • клеммники, предназначенные для соединения проводки;
    • изолента;
    • отвертка;
    • строительный нож с несколькими разными лезвиями;
    • индикаторный мини-тестер;
    • новый цоколь для замены.

    Процесс замены выполняется в несколько этапов. Ниже представлена пошаговая инструкция на примере модели для цоколя е14.

    Отключение света на щитке

    Это требуется сделать в первую очередь. Поскольку необходимо отключение электроэнергии, заменой следует заниматься в дневное время. Если же поломка произошла вечером или ночью, можно попробовать отключить только потолочную линию. Как правило, проводка имеет такое разграничение. Если же отключается вводной автомат, помещение обесточивается полностью. В таком случае, потребуется либо перенести ремонт на утро, либо устроить подсветку фонариком. При наличии внутреннего щитка отключение выполняется нажатием одной кнопки.

    Важно! Выключение питания должно осуществляться только на щитке, а не на выключателе, управляющем светильником.

    Отключение проводов

    Согласно требованиям электромонтажа, размыкатель цепи должен быть установлен на фазной линии, перед люстрой. Затем необходимо проверить индикатором напряжение на клеммнике светильника.

    Снять люстру с потолка

    Заменить конструкцию возможно и без снятия люстры, но такая работа будет сильно затруднена. Тем более, потребуется лишь выполнить разборку крепления плафона к патрону. Чаще всего это клеммные колодки либо проводная скрутка. Порядок действий следующий:

    • С люстры требуется снять все хрупкие комплектующие (плафоны, стеклянные элементы декора, лампочки).
    • Далее разобрать декоративный колпак и открутить стопорный винт, который закрывает проводную скрутку под потолком.
    • Если светильник закреплен при помощи крюка, необходимо рассоединить проводку и развести еепо разные стороны, после чего конструкция может быть снята.
    • Если под декоративным колпаком располагается планка, при помощи отвертки требуется ослабить болты.
    • После снятия люстры станут доступными три жилы электропроводов. Требуется развести их по сторонам и нанести на каждую слой изоленты.

    Обратите внимание! На подвесных и натяжных потолках светильники обычно закрепляются одноразовыми креплениями. Рекомендуется не снимать их при разборе осветительного прибора.

    Разборка светильника

    Это необходимо, чтобы получить доступ к патрону. Существуют многочисленные конструкции и формы люстр, но каждая из них оснащена плафоном. Именно его требуется полностью снять, чтобы облегчить дальнейшую работу.

    Демонтаж патрона

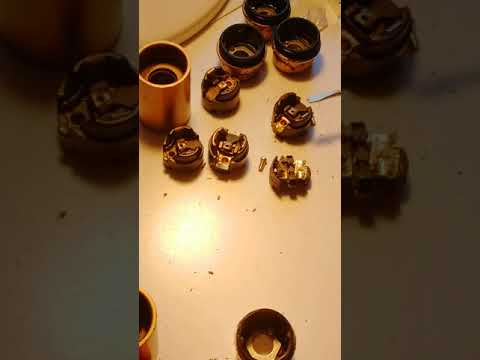

    Чтобы понять, как разобрать неисправный патрон для лампочки е14, следует определить его разновидность и конструкцию креплений. Чаще всего встречаются:

    • Нового образца с фарфоровым корпусом. Патрон крепится при помощи двух винтов, расположенных в основании. Чтобы его демонтировать, потребуется всего лишь выкрутить их обычной отверткой.
    • Старого образца из карболита. Такие конструкции имеют массу разновидностей — потолочные, настенные, с закрепляющим механизмом и т.д. Чтобы демонтировать патрон, потребуется открутить держатель лампы, открепить от основания провода и далее выкручивать дно либо гайку.

    Совет! После демонтажа патрона рекомендуется проверить состояние проводки. При обнаружении повреждений либо обугливаний следует провести замену.

    Ламповый осветительный прибор для ламп модели е27 либо е14 может быть починен в домашних условиях. Чтобы это сделать, следует раскрутить патрон и произвести восстановление поврежденных элементов:

    • Если причина неполадки в повреждении проводки, следует демонтировать люстру, разобрать патрон и заменить провода, подключающие его к сети.
    • Еще одной вероятной причиной неисправности может быть ослабление винтов, удерживающих проводники. Для этого следует демонтировать устройство и открепить его от проводов. После этого винты подкручиваются при помощи отвертки.
    • Центральный контакт может со временем покрыться нагаром, что также ведет к отключению светильника. Чтобы восстановить функциональность люстры, потребуется очистить его поверхность напильником либо листом наждачки после разборки.
    • Если лампочка вкручена с излишним усилием, язычок контакта может запасть. Чтобы вернуть его на место, потребуется разобрать конструкцию и поправить элемент отверткой.

    Обратите внимание! В некоторых случаях лампа не извлекается из патрона, поскольку цоколь заклинило. При попытке выкрутить ее снимается только стеклянная часть. Чтобы разобрать эти элементы, потребуется открутить цилиндрическую часть корпуса патрона, придерживая его снизу. Если это выполнить не удается, можно применить плоскогубцы, зацепив цоколь за край и повернув по резьбе.

    Монтаж другого патрона

    Для замены патрона требуется подключить к его центральному контакту фазу, а к дополнительному — ноль. Чтобы распознать провода, необходимо предварительно изучить их цветную маркировку.

    Процесс соединения проводников является самым ответственным этапом при монтаже патрона. Если допустить какую-либо ошибку, возникает риск перегрева и поломки осветительного прибора, а также короткого замыкания. Если ранее конструкция держалась на проводных скрутках, следует заменить их клеммниками. Как только патрон будет собран, концы проводов люстры необходимо вытянуть вверх.

    При сборке прибора рекомендуется обратить внимание на следующие факторы:

    • Потолочные люстры нередко выходят из строя из-за окисления, коррозии либо отхождения латунных пластин, прикрепляющихся к цоколю. В таком случае можно попробовать очистить их кусочком наждачной бумаги.
    • Все крепежные элементы необходимо внимательно осмотреть на предмет смещений и загрязнений. Все неисправности следует устранить путем подкручивания и очистки, и лишь после этого производить монтаж нового устройства.

    Чтобы установить люстру обратно, потребуется посторонняя помощь. Данный процесс включает в себя:

    • Подсоединение проводов светильника с электросетью с учетом нулевой и фазной линий.
    • Закрепление плафона и вкручивание лампочки.
    • Установка элементов декора.

    После того, как светильник будет возвращен на место, следует подключить напряжение и убедиться, что конструкция работает.

    Меры безопасности

    Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

    • Запрещено проводить замену, предварительно не обесточив сеть. Если пренебречь этим правилом, риск несчастного случая очень высок.
    • Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
    • Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот). Чтобы соединить такие провода, желательно применять специально разработанные клеммники. В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
    • Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа. Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
    • Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.

    Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

    Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

    Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

    Наибольшее распространение на нашем рынке получили 3 вида патронов:

      карболитовые советского образца
      керамические
      пластиковые самозажимные

    Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

      цилиндрический корпус с резьбой
      донышко
      керамический вкладыш с контактами

    Чаще всего в наших квартирах используются патроны имеющие маркировку:

    Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

    Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

    Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

    Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

    Подключение кабеля производится в следующей последовательности.

    Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

    Делается это при помощи обыкновенной индикаторной отвертки.

    Контакт для подключения представлен на фото ниже.

    Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

    Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

    В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

    Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

    Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

    Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

    Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

    В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

    Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

    Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

    Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

    И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

    Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

    У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

    Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

    Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

    Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

    Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

    Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

    Наибольшее распространение на нашем рынке получили 3 вида патронов:

      карболитовые советского образца
      керамические
      пластиковые самозажимные

    Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

      цилиндрический корпус с резьбой
      донышко
      керамический вкладыш с контактами

    Чаще всего в наших квартирах используются патроны имеющие маркировку:

    Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

    Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

    Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

    Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

    Подключение кабеля производится в следующей последовательности.

    Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

    Делается это при помощи обыкновенной индикаторной отвертки.

    Контакт для подключения представлен на фото ниже.

    Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

    Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

    В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

    Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

    Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

    Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

    Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

    В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

    Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

    Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

    Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

    И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

    Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

    У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

    Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

    Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

    Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

    Патрон лампы: разновидности электромонтажного устройства

    Вам необходимо заменить патрон лампы на новый, но вы не знаете, как это сделать правильно, чтобы не повредить важные провода и узлы? Для такой простой работы не хочется вызывать электрика, услуги которого обойдутся довольно дорого, правда? Или вам необходимо провести модернизацию домашней электросети с заменой отдельных элементов?

    Поможем разобраться с особенностями подключения различных картриджей — в статье рассмотрены основные разновидности и маркировка заводских электронов.

    Также дана инструкция по подключению патрона с резьбовыми клеммами и рассмотрены существующие варианты его монтажа в осветительных установках. Подобраны наглядные фото с пошаговым процессом подключения и установки, и видео показывающие замену картриджа, правильное подключение проводов к нему.

    Содержание артикула:

    • Назначение и особенности патрона
    • Типы электропатронов по типу колпачка
      • №1 — популярные варианты резьбы
      • №2 — разнообразие разновидностей штифтов
    • Заводская маркировка
    • Как подключить патрон?
      • Способы монтажа в светильники
      • Вариант подключения с резьбовыми клеммами
    • Выводы и полезное видео по теме

    Назначение и особенности патрона

    Производственная или домашняя электрическая сеть состоит не только из проводов и арматуры, но и многих электроустановок, служащих для управления или соединения отдельных частей цепи.

    Патрон соединяет цоколь лампы с электрическим кабелем и одновременно фиксирует его в светильнике, люстре или просто удерживает в подвешенном состоянии.

    Проблема быстрой замены ламп возникла сразу же, как было изобретено электрическое освещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были разными и не имели классификации.

    В 1881 году Эдисон запатентовал первый колпачок с резьбой и патрон к нему. Таким образом, самые популярные виды цоколей и патронов остаются актуальными уже более 130 лет.

    Конечно изначально были изобретены. Потом появились газоразрядные и светодиодные; для их установки требовались как привычные, так и конструктивно разные разновидности патронов.

    Идентичные размеры облегчают замену: вместо лампы накаливания в тот же патрон может быть вкручена более экономичная альтернатива — светодиод с резьбовым цоколем или накальная «колба»

    Для изготовления современных патронов используются различные материалы, в том числе в которых можно найти традиционный металл и керамику, а также термостойкие полимеры и даже силикон.

    Последний вариант чаще всего используется для создания дизайнерских композиций. Силиконовые изделия оснащены шнуром питания длиной 1 м и окрашены во все цвета радуги.

    Галерея изображений

    Фото

    При покупке пластиковых изделий необходимо внимательно соблюдать параметры рекомендуемой мощности лампы

    Керамика считается одним из лучших материалов для патронов: она не плавится и не деформируется, выдерживает высокую температуру нагрева

    Китайские ретро-патроны чаще всего изготавливаются из стали, но покрываются покрытием из латуни, хрома, меди и др. Есть изделия из цветных металлов, но они дороже

    Как и пластик, силикон не выдерживает высоких температур, поэтому предназначен для использования преимущественно светодиодных ламп

    Термостойкий пластик для маломощных ламп

    Изделия керамические с металлическими вставками

    Картриджи металлические напыляемые

    Изделия декоративные силиконовые разных цветов

    При покупке бра, люстры или другого светильника нужно внимательно следить за рекомендациями производителя: при установке слишком мощных светильников могут выйти из строя патроны, деформироваться потолок.

    Виды электропатронов по типу цоколя

    Как уже было сказано выше, остаются востребованными две большие категории патронов — под резьбовое основание и под штифты. Зачастую они универсальны, т.е. подходят для .

    Например, лампы накаливания и стилизованные снабжены резьбой.

    Но некоторые продукты могут взаимодействовать только с одним параметром. Рассмотрим подробнее их конструктивные особенности и технические характеристики, на которые нужно опираться при выборе.

    №1 — популярные варианты с резьбой

    Патроны с внутренней резьбой предназначены для светильников с резьбовым цоколем. Аналогично принято обозначать размеры: например, для лампы с цоколем Е14 нужен соответствующий цоколь Е14, хотя возможен вариант с переходником с Е27 на Е14.

    Цифры 14 и 27 обозначают диаметр, причем 27 часто считают классическим размером, а 14 называют миньоном.

    Светодиодные лампы пришли на смену лампам накаливания: в магазинах можно встретить большой ассортимент светодиодных ламп под резьбовые патроны Е14 и Е27 от разных производителей

    Всего 8 размеров цоколей, следовательно, и количество патронов к ним одинаковое: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40.

    Схема пластикового патрона с резьбой. Проводники «фаза» и «ноль» вводятся в патрон через верхнее отверстие и фиксируются внутри корпуса винтами. Если есть «земля», то она подводится к металлическим частям лампы

    Наиболее популярны изделия из пластика. Они имеют ограниченный срок службы и соответствуют требованиям, изложенным в ГОСТ 2746.1-88. Способ крепления патрона может быть разным и быть подвесным, с прямым или наклонным фланцем.

    Первый используется для монтажа на потолке или монтаже фурнитуры, а фланцевый — для монтажа на поверхности.

    Популярным примером светильника с фланцевым цоколем является настольная лампа-ночник. Тип фланца прямой, поэтому ввинчиваемая груша расположена строго вертикально

    Таблица характеристик наиболее распространенных патронов резьбовых для подключения ламп к электрической сети, отличающихся размерами. Чем больше диаметр патрона, тем выше мощность и ток нагрузки.

    9

    11109

    Размер картриджа Maximum Power, W Нагрузка, . Расширение .0109

    Втулка с внутренней резьбой ∅14 мм, которую еще называют «миньон». Используем для ламп накаливания бытового типа малой мощности
    Е27 880 4 Патрон с внутренней резьбой ∅27 мм, который считается традиционным, но все чаще заменяется на ∅14 мм. Применяется для различных типов ламп средней мощности
    Е40 3500 16 Патрон керамический с резь40 мм внутренней резьбы. Служит для подключения мощных ламп, необходимых для уличного или промышленного освещения

    Корпус изготавливается из различных видов пластика, поэтому перед использованием лампы необходимо изучить маркировку — узнать допустимую мощность осветительного прибора.

    Если вкрутить лампочку повышенной мощности, то пластик будет плавиться или постепенно разрушаться из-за регулярного нагрева.

    № 2 — разновидности штифтов

    Требования и нормы к штифтовым патронам приведены в ГОСТ Р 60400-99. Они работают от сети 220 В. Буква G обозначает тип патрона (пина), а следующая цифра — расстояние между двумя отверстиями для штифтов.

    Если контактов не 2, а 4, то указывается диагональное расстояние между противоположными отверстиями (канавками). Особые типы маркируются дополнительными латинскими буквами или цифрами.

    Патроны с маркировкой «Г» применяются, в том числе, для установки прожекторов в подвесных конструкциях. Для натяжных потолков для этого монтируются закладные к бетонному основанию.

    Патроны для штифтов применяются для бытовых и производственных помещений, а также для светильников, которые устанавливаются на улице — вдоль парковых дорожек, проезжих частей, для освещения территорий или придомовых территорий.

    Cartridge size Maximum power, W Load current, A Appointment
    G4-g10 60 5 Versions from От G4 до G10 включительно подходят для установки галогенных ламп малой мощности. Число после «G» — это расстояние в миллиметрах между штифтами
    G9 60 5 Lamps for cartridges G9 have a loop-shaped flat base, which is inserted into special grooves
    GU10 50 5 Cartridge analog for G10 cap. Лампы на концах штырей имеют утолщения, которые вставляются в отверстия и затем фиксируются поворотным движением
    G13 80 4 Патрон для линейных светильников различного назначения. Особенности — парное использование и поворотный механизм соединения
    Gx53 50 5 Аналог G10, но с увеличенным расстоянием между штифтами — 53 мм. Предназначен для установки в подвесные конструкции, поэтому имеет минимальную толщину.

    Для установки П-образных и цилиндрических светильников используются патроны GX23, G24, 2G7. Отличаются количеством контактов — 2 или 4, имеют ток нагрузки 2 А. Рекомендуемая мощность лампы — до 75 Вт (для 2G7 — 50 Вт).

    Схематические изображения патронов и патронов некоторых типов штыревых и штыревых ламп. Обычно переходники не используются со штыревым соединением, как это возможно с резьбовыми аналогами Е14-Е27

    Таким образом, штыревые патроны могут различаться по следующим характеристикам:

    • материал корпуса;
    • материал внутреннего вкладыша;
    • тип крепления кассеты к основанию и проводам;
    • количество контактов;
    • расстояние между контактами.

    Все вышеперечисленные параметры могут быть указаны при маркировке товара.

    Линейные удлиненные имеют немного другой тип крепления. Помимо того, что патроны парные (лампа вставляется с двух сторон), они рассчитаны на работу в сетях 220 В и 380 В, при этом номинальный ток составляет 1 А или 2 А.

    По конструкции, патроны бывают торцевыми, подвесными и стоечными – это также зависит от типа используемой лампы. Количество контактов может быть разным: например, с токопроводящей полосой, три вместо обычных двух.

    Со временем картриджи изнашиваются. Это может произойти по совершенно разным причинам: из-за трещины в корпусе, перегорания электрических контактов или механического повреждения при эксплуатации

    Чтобы картридж отработал гарантийный срок, необходимо соблюдать правила установки, выбрать товар по техническим характеристикам светильника, выбрать нужный (влаго- или пылезащитный).

    Помимо патронов для штыревых и резьбовых цоколей, есть изделия и для других типов: фокусирующие, штыревые, с утопленным контактом, прожекторы.

    Применяются для установки и подключения светодиодных и газоразрядных осветительных приборов.

    Дополнительная информация о типах цоколя описана в статьях:

    Заводская маркировка

    Профессиональные электрики не удовлетворяются одним размером и быстрым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную несмываемой чернила или тиснение на видимой части картриджа.

    Обычно маркировка включает технические характеристики или условия использования, имеющие принципиальное значение при выборе источников света

    Наиболее ответственные производители и маркировщики прикрепляют и прикрепляют к изделию краткие инструкции с перечислением важных характеристик.

    Список параметров, которые можно найти на картридже, не всегда полный.

    Обычно отражаются какие-либо из перечисленных характеристик:

    • тип, например, резьбовой, штифтовой;
    • размер;
    • температура;
    • ток нагрузки;
    • мощность;
    • напряжение;
    • товарный знак производителя;
    • уровень защиты;
    • наличие заземляющего контакта.

    Перед покупкой картриджей изучите сайт производителя, где обычно размещена подробная техническая информация и схема с размерами.

    Помимо ознакомления с техническими характеристиками и условиями использования изделия, необходимо уточнить, как именно монтируется картридж и какие отверстия/защелки предусмотрены для фиксации

    При выборе также стоит учитывать, что керамика прочнее пластика и может выдерживать более высокие температуры. Если стоимость товара сомнительно низкая, велика вероятность, что это подделка.

    Лучше перестраховаться и купить более дорогой, но качественный электропатрон известного бренда.

    Как подключить картридж?

    Из бытовых изделий сложнее всего подключить провода к патрону старого типа — «советскому», так как его нужно предварительно разобрать.

    Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, необходимо открутить карболитовый корпус.

    Демонтаж осуществляется вращением частей корпуса в противоположные стороны. В результате картридж разделен на 3 части: держатель (самый крупный элемент), заднюю часть и центральную часть — контактную керамическую вставку 9.0003

    Чтобы закрепить провода, их нужно зачистить и украсить «петельками», чтобы было удобнее фиксировать на контактах. Фаза фиксируется на центральный винтовой контакт, ноль на второй вывод.

    При затягивании резьбового соединения необходимо прикладывать усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, осталось соединить две части корпуса.

    Способы монтажа в светильниках

    Сложность установки патрона может быть вызвана конструкцией люстры или светильника. Чтобы быстро разобраться с заменой сломанного изделия, рекомендуем заранее, до первоначальной установки осветительного прибора, ознакомиться с его устройством и расположением.

    Производители ламп чаще всего выбирают следующие способы крепления патронов:

    • для электрического провода;
    • на металлической трубке;
    • с использованием втулки;
    • защелки.

    Номер опции 1 . При креплении к электроприводу необходимо дополнительно усилить провод; для этого используется втулка с фиксирующим винтом, которая вкручивается в дно патрона.

    Номер опции 2 . Чаще используется металлическая трубка, так как она позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

    Часто вместо трубки используется металлическая цепь, что также снижает нагрузку на электропровод и позволяет регулировать высоту подвеса осветительного прибора

    Вариант №3 . Картриджи с втулками подвергаются нагреву, в результате чего элементы деформируются. Поэтому рекомендуется заменить пластиковые втулки на металлические.

    Номер опции 4 . Последний способ крепления подходит для устройств с безвинтовыми клеммами. Картридж устанавливается по частям. Сначала закрепите дно, затем вставьте провода и только потом монтируйте остальную часть картриджа с помощью защелок.

    Вариант подключения с резьбовыми клеммами

    Картриджи более современного типа разбирать не нужно — клеммы находятся снаружи. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

    Единственный минус такого картриджа — невозможность ремонта. Если клеммы сгорели или изделие деформировалось, придется его полностью менять.

    Галерея изображений

    Фото

    С помощью инструмента снимите изоляцию с концов нулевого и фазного проводов, чтобы обнажить металлическую жилу

    Плоской отверткой откручиваем два винта крепления проводов в розетку с клеммами

    Напряжение с фазы должно подаваться на центральную клемму, поэтому перед подключением проверяем провода индикаторной отверткой

    Вставляем провода в выбранные клеммы, аккуратно затянуть крепежные болты — туго, но без защемления и перегиба

    Шаг 1 — зачистка концов проводов

    Шаг 2 — Открутить болты крепления

    Шаг 3 — определение фазы и выбор клеммы

    Шаг 4 — подключение проводов к клеммам

    Вариант подключения с помощью зажимов актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового картриджа и его замене обязательно проверяйте его на целостность и соответствие.

    Допустим количество витков должно быть не менее трех, а трещин и сколов на корпусе быть не должно.

    Выводы и полезное видео по теме

    Монтаж различных осветительных приборов может отличаться, поэтому представляем несколько видеоинструкций по подключению.

    Соединение керамического и карболитового картриджа:

    Вариант крепления проводов к пластиковому картриджу:

    Замена картриджа G4:

    Картриджи устроены довольно просто, поэтому можно разобрать, сделать самому заменить или отремонтировать домашнюю электроустановку.

    Самое главное в этом случае отключить сетевое напряжение, если вы работаете с осветительным прибором, строго следуйте рекомендациям опытных электриков.
