Параллельное соединение резисторов

В случае последовательного соединения прохождение тока осуществляется только через один проводник. Параллельное соединение резисторов предполагает распределение электрического тока среди нескольких проводников. При добавлении еще одного резистора в электрическую цепь, ток будет частично проходить через разные резисторы.

Схемы последовательного и параллельного соединения

Если рассматривать соединение на примере громкоговорителя, то при последовательном соединении с усилителем мощности подключается только один динамик, поскольку прохождение тока осуществляется только через один проводник. Подключение второго громкоговорителя может быть выполнено разными способами.

При последовательном соединении по обоим устройствам будет протекать одинаковый ток. В этом случае общее сопротивление приборов представляет собой сумму отдельно взятых сопротивлений.

При параллельном соединении протекание тока будет происходить по двум направлениям. Здесь общее значение сопротивления в отличие от последовательного соединения, наоборот, будет уменьшаться. То есть, при параллельном соединении двух сопротивлений, их общее значение будет составлять половину каждого из них.

Если последовательное и параллельное соединение резисторов рассматривается с точки зрения радиоэлектроники, необходимо четко представлять себе, что представляет собой данный элемент и какова его роль в электронных схемах. Эта деталь является неотъемлемой частью многих устройств, благодаря такому свойству, как сопротивление электрическому току. Резисторы могут быть двух типов постоянными и переменными, то есть подстроечными. При создании тех или иных электрических схем требуется резистор установленного номинала, которого в данный момент может не оказаться в наличии. Поэтому приходится использовать элементы с другими номинальными значениями, формула для каждого из которых подтверждает их физические свойства.

Последовательное соединение считается наиболее простым. Оно используется, когда необходимо увеличить общее сопротивление электрической цепи. В этом случае все сопротивления резисторов просто складываются и дают общую сумму. При параллельном соединении, наоборот, можно снизить результирующее сопротивление или увеличить мощность за счет нескольких подключенных резисторов.

Отличие параллельного и последовательного соединения

Последовательное и параллельное соединение резисторов отличаются между собой значениями напряжения. В каждой части параллельных контуров этот показатель будет одинаковым. Однако, при одном и том же напряжении, сила тока в контурах будет разной. Кроме того, сопротивление резисторов при параллельном соединении будет существенно отличаться от того же показателя при последовательном соединении.

В процессе использования последовательной схемы наблюдаются обратные явления. Сила тока в каждом сопротивлении будет одна и та же, а напряжение на каждом участке будет отличаться. Это связано с тем, что во время протекания тока, каждый резистор частично забирает приложенное напряжение. Из-за различного сопротивления резисторов, при последовательном соединении, напряжение в цепи может падать. Для того чтобы подтвердить данное явление, выполняется расчет сопротивления. Все падения напряжения в общей сумме равняются общему напряжению, которое было приложено. Для проведения вычислений используются формулы, с помощью которых можно получить наиболее точные результаты.

Таким образом, параллельное соединение резисторов, находящихся под одинаковым напряжением, не влияет на режим работы каждого из них. То есть, они совершенно не зависят друг от друга, и ток, проходящий по одному приемнику, не может существенно влиять на другие приемники.

Формула расчета параллельного соединения резисторов

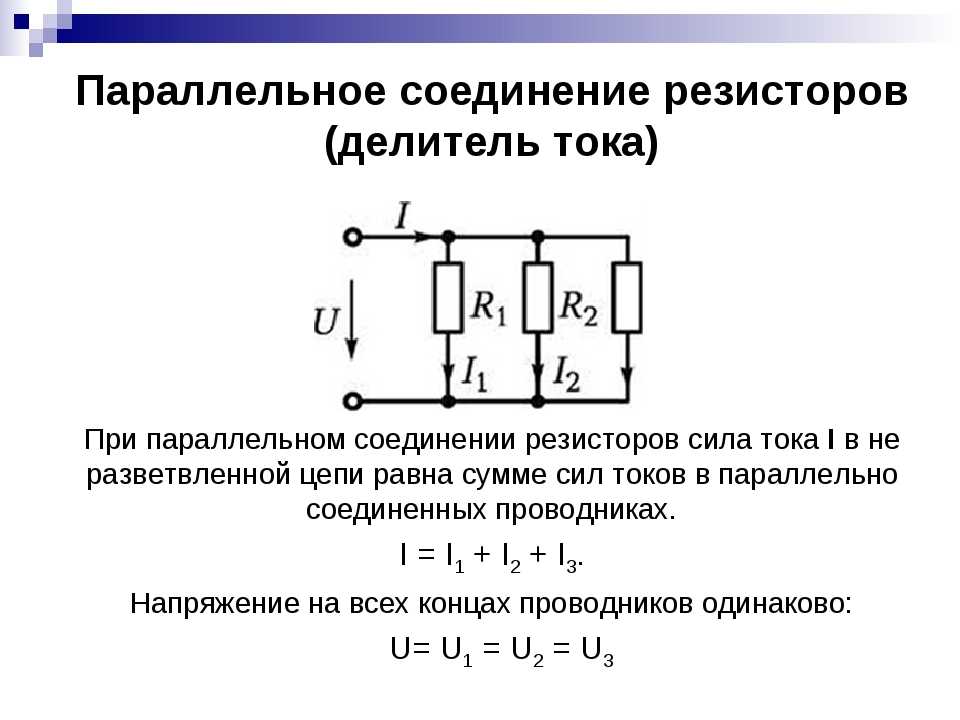

Свои особенности имеет и ток при параллельном соединении резисторов. Попадая в первый узел соединения, он разделяется на столько частей, сколько имеется резисторов, подключенных параллельно. То есть, через сопротивление R1 будет протекать ток I1, а через R2 ток I2. При попадании во второй узел, они вновь соединяются в один общий ток: I = I1 + I2.

Если какой-либо резистор вышел из строя, то остальные будут нормально функционировать. В этом заключается основное преимущество параллельного соединения. Особенно, это касается двигателей и электрических ламп, работающих от определенного номинального напряжения.

Расчет общего номинального сопротивления осуществляется с помощью формулы: R(общ)=1/(1/R1+1/R2+1/R3+1/R n), где R(общ) является общим сопротивлением, а R1, R2, R3 и Rn параллельно подключенными резисторами. Если выполняется параллельное соединение двух резисторов, при котором используется всего лишь два элемента, то в этом случае для расчетов используется следующая схема: R(общ)=R1хR2/R1+R2.

Очень часто в радиоэлектронике приходится пользоваться следующим правилом: если резисторы, подключенные параллельно, имеют один и тот же номинал, то итоговое сопротивление высчитывается путем деления номинала на число подключенных элементов. Такое параллельное соединение резисторов формула представляется следующим образом: R(общ)=R1\,n, где R(общ) представляет собой сопротивление, R номинал параллельно подключенного резистора, n число подключенных элементов.

Для того чтобы рассчитать параллельное соединение резисторов, следует учитывать, что итоговое сопротивление всех подключенных элементов будет всегда ниже, чем сопротивление резистора с самым низким номиналом. В качестве примера можно рассмотреть схему с тремя резисторами, сопротивления которых составляют 30, 100 и 150 Ом. При использовании основной формулы будет получен следующий результат: R(общ)=1/(1/30+1/100+1/150) =1/(0,03+0,01+0,007)=1/0,047=21,28Ом. Таким образом, три резистора, соединенные параллельно, с минимальным номиналом 30 Ом, в итоге дадут общее сопротивление электрической цепи 21,28 Ом.

Онлайн калькулятор

В случае больших объемов вычислений, расчет параллельного соединения резисторов выполняется с помощью онлайн-калькулятора. Достаточно всего лишь ввести в нужные окна исходные данные, и после нажатия кнопки получить результат.

Количество резисторов
Параллельное Сопротивление в цепиОм

Резисторы параллельное соединение калькулятор

Цепь из последовательно соединённых резисторов будет всегда иметь сопротивление большее , чем у любого резистора из этой цепи. При последовательном соединении резисторов изменение сопротивления любого резистора из этой цепи влечёт за собой как изменение сопротивления всей цепи так и изменение силы тока в этой цепи. Параллельное соединение резисторов необходимо для уменьшения общего сопротивления и, как вариант, для увеличения мощности нескольких резисторов по сравнению с одним. Параллельное соединение трёх и более резисторов требует более сложной формулы для вычисления общего сопротивления:.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • калькулятор параллельного соединения резисторов онлайн

  • Конвертер величин

  • Параллельное соединение резисторов: расчет сопротивления

  • Параллельное соединение резисторов

  • Параллельное соединение резисторов, калькулятор

  • СОЕДИНЕНИЕ РЕЗИСТОРОВ

  • Параллельное соединение сопротивлений, формула

  • Калькулятор резисторов

  • Параллельное соединение резисторов, онлайн расчет

  • Параллельное соединение резистора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 8 кл — 125. Задачи на соединение проводников — 2

калькулятор параллельного соединения резисторов онлайн






Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор Шурик Регуляторы тембра и громкости. Автор Horri Радиодетали и компоненты. Автор WolfTheGrey Компьютерный раздел. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Не нашел подходящего раздела Калькулятор параллельного соединения резисторов.

Открываем rpara. Жмем «Вычислить». Получаем список комбинаций. Программа пытается всегда использовать минимальное количество параллельных резисторов. Например если найдены комбинации из 2 резисторов, с отклонением сопротивления меньше заданного, то комбинации из 3 и более проверяться не будут. Толково сделано! Андрей, мегареспект зы.

Будем ждать версии 2. Вещь, когда то была такая табличка из Радио. Давно утеряна, а с калькулятором то проще Немного обновил калькулятор — теперь можно задать набор резисторов, имеющихся в наличии, и набирать параллельные группы из них. Список номиналов вводится через пробелы А также добавлен калькулятор регулятора громкости «Никитинский» — позволяет набрать нужные сопротивления параллельными группами по 2 и более, и рисует график отклонения ослабления от линейного, с учетом разброса номиналов.

Калькулятор в файле att. Там где Зея впадает в Амур. Переместил в другой альбом, пробуйте скачать. Неудачная однако идея насчет того, чтобы плодить альбомы Во время переезда мы с Денисом чуть не окосели, наводя хоть какой-то порядок. Как только переедем в более просторное место — увеличим уровень вложенности, тогда можно будет создавать папки в своем альбоме. А вот-бы ещё и мощьность добавить Как бы кстати пришёлся к этому калькулятору хелп или справка поясняющая работу.

Ряд номиналов резисторов для аттенюатора. Все материалы форума защищены законом об авторском праве. При публичном использовании, цитировании или копировании обязательна ссылка на форум с указанием конкретного имени или ника автора материала. Powered by SMF 2.

Конвертер величин

Соединение резисторов в различные конфигурации очень часто применяются в электротехнике и электронике. Здесь мы будем рассматривать только участок цепи , включающий в себя соединение резисторов. Соединение резисторов может производиться последовательно , параллельно и смешанно то есть и последовательно и параллельно , что показано на рисунке 1. Последовательное соединение резисторов это такое соединение, в котором конец одного резистора соединен с началом второго резистора, конец второго резистора с началом третьего и так далее рисунок 2. То есть при последовательном соединении резисторы подключатся друг за другом.

Параллельное соединение резисторов. Чтобы использовать этот калькулятор, вы должны предоставить любые два из трех значений, и калькулятор.

Параллельное соединение резисторов: расчет сопротивления

Соединение резисторов, при котором одноименные выводы каждого из элементов собираются в одну точку, называется параллельным. При этом ко всем резисторам подводится один и тот же потенциал, но величина тока через каждый из них будет отличаться. Для составления схем или при замене резисторов в уже существующих цепях важно знать их суммарное сопротивление, как показано на рисунке:. Данный калькулятор позволяет рассчитать суммарное сопротивление параллельно соединенных резисторов с любым количеством элементов. Таким образом, в рассматриваемом примере параллельно включены три резистора, поэтому формула для определения суммарного сопротивления будет иметь такой вид:. Чтобы выразить величину суммарного сопротивления необходимо умножить обе половины уравнения на произведение сопротивлений всех трех резисторов. После этого перенести составляющие элементы по правилу пропорции и получить значение сопротивления:. Как видите, расчет параллельного сопротивления резисторов вручную требует немалых усилий, поэтому куда проще его сделать на нашем онлайн калькуляторе. Обратите внимание, при наличии элементов с сопротивлением в разной размерности Ом, кОм, МОм, их необходимо привести к одной величине, прежде чем производить расчет. Количество резисторов:.

Параллельное соединение резисторов

Расчёт сопротивления резисторов в параллельном включении. Подбор нужного значения из стандартных номиналов. Иногда проще вписать значения, чем выбирать селектором… Результат получаем кликом мыши в любом месте таблицы. Получим варианты параллельного соединения резисторов R1 и R2.

Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

Параллельное соединение резисторов, калькулятор

Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт. Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор. Калькулятор справочный портал. Избранные сервисы.

СОЕДИНЕНИЕ РЕЗИСТОРОВ

Кто из них шмара вавилонская? А мне, как кладовщику, видится немного другое: «поблядушка обыкновенная» — 2 штуки! С Божьей помощью Шутки — штуками, а пора бы уже дело делать. А я тем временем схожу узнаю — где надо При последовательном соединении проводников сила тока во всех проводниках одинакова, при этом общее напряжение в цепи равно сумме напряжений на концах каждого из проводников. При параллельном соединении падение напряжения между двумя узлами, объединяющими элементы цепи, одинаково для всех элементов, а сила тока в цепи равна сумме сил токов в отдельных параллельно соединённых проводниках. Поясним рисунком с распределением напряжений, токов и формулами.

Расчет мощности Параллельное соединение.

Параллельное соединение сопротивлений, формула

Toggle navigation. Конверторы Калькуляторы Уравнения. Калькулятор вычисляет эквивалентное сопротивление двух резисторов, соединенных параллельно.

Калькулятор резисторов

ВИДЕО ПО ТЕМЕ: Последовательное и параллельное соединение аккумуляторов. Урок №3

Последовательное соединение — это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке. При таком соединении, через все резисторы проходит один и тот же электрический ток. Следовательно, при последовательном соединении резисторов их общее сопротивление увеличивается, и оно равно сумме всех сопротивлений. Напряжение при последовательном соединении распределяется на каждый резистор согласно закону Ома:. Параллельное соединение — это соединение, при котором резисторы соединяются между собой обоими контактами.

Зачастую резисторы соединяют последовательно или параллельно для того, чтобы создать более сложные электронные схемы. При параллельном соединении резисторов, напряжение на всех резисторах будет одинаковым, а протекающий через них ток будет пропорционален их сопротивлению:.

Параллельное соединение резисторов, онлайн расчет

При проектировании электрических схем возникает необходимость использования последовательного и параллельного соединений резисторов. Соединения применяются также и при ремонтах электрооборудования, поскольку в некоторых ситуациях невозможно найти эквивалентный номинал резистора. Выполнить расчет просто, и справиться с этой операцией может каждый. Проводимость веществом электрического тока связана с наличием в нем свободных носителей заряда. Их количество определяется по электронной конфигурации. Для этого необходима химическая формула вещества, при помощи которой можно вычислить их общее число.

Параллельное соединение резистора

Каждый в этой жизни сталкивался с резисторами. Люди с гуманитарными профессиями, как и все, изучали в школе на уроках физики проводники электрического тока и закон Ома. С резисторами также имеют дело студенты технических университетов и инженеры различных производственных предприятий.






Добавить параллельные резисторы в цепь

Если комбинация резисторов обеспечивает несколько путей для протекания тока, это называется параллельным подключением резисторов. Эквивалентное сопротивление всегда уменьшается, когда мы добавляем параллельные резисторы. Используйте онлайн-калькулятор параллельных резисторов здесь.

Параллельная комбинация:

Комбинации резисторов будут называться параллельными резисторами , если к одному узлу в цепи подключено более двух компонентов.

Допустим, у нас есть три резистора, подключенных в точке b, головка первого резистора соединена с головкой второго и третьего резистора. Предположим, что ток течет сверху вниз. В отличие от последовательного соединения, положительный вывод R1 соединен с положительным выводом R2 и R3. Комбинация приведет к трем различным путям тока.

 Обратите внимание, что в узле a и узле b присутствуют четыре компонента; источник, р 1 , р 2, и R 3 , как показано на схеме.

Параллельная цепь обеспечивает более одного пути для тока.

  • Типы электрических водяных насосов и принцип их работы
  • Телевизионная антенна: в каком направлении мне направить телевизионную антенну?

Онлайн-калькулятор параллельных резисторов:

Чтобы рассчитать общее сопротивление параллельно соединенных резисторов, используйте следующий калькулятор параллельных резисторов. $R_1, R_2$ и $R_3$ — три резистора, соединенных параллельно, а $R_{Total}$ — эквивалентное сопротивление.

R 1

R 2

R 3

R Всего

Параллельный ток с цепи

После расчета общей сопротивления сопротивления Пари -Валлель, теперь вы можете вычислять общий ток. Поместите общее сопротивление из приведенного выше онлайн-калькулятора параллельных резисторов. Кроме того, введите напряжение цепи для расчета тока.

Напряжение В

Ом Всего

Ток I

Решение резисторов в параллельной цепи:

Мы хотим знать несколько типов параметров для приведенной выше схемы, как мы это делали для последовательной комбинации.

Общее эквивалентное сопротивление:

Какой общий ток обеспечивает источник?

Чтобы ответить на вопрос, нам нужно рассчитать полное или эквивалентное сопротивление цепи. И формула для этого:

$\frac{1}{R_{Equivalent}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\ldots +\ frac{1}{R_{n}}$

Если мы используем те же номиналы резисторов, которые мы использовали в последовательной цепи, то есть R$_{1}$, R$_{2,}$ и R$_{3}$ равны 20, 40 и 10 $\ Омега$ соответственно. Подставьте эти значения в приведенную выше формулу, а затем:

$\frac{1}{R_{Eq}}=\frac{1}{20}+\frac{1}{40}+\frac{1}{ 10} =\frac{7}{40}$
$R_{Eq}=\frac{40}{7}=5,714 \Omega $

Приведенная выше сложная схема теперь сводится к этой схеме с одним резистором. Теперь мы можем легко узнать общий ток, потребляемый цепью, по закону Ома, как показано ниже:0003

$I_{T}=\frac{V}{R_{Eq}}=\frac{140 v}{5,714 \Omega }$
$I_{T}=24,5 A$

Общее сопротивление далеко меньше, чем для последовательной цепи, а общий ток намного больше, чем для последовательной цепи.

  • Как рассчитать кВА трансформатора: калькулятор кВА трансформатора
  • Классификация трансформаторов тока на основе четырех параметров

Напряжение на каждом резисторе:

Каково напряжение на каждом резисторе?

Прежде всего, взгляните на схему, и вы поймете, что каждый резистор подключен к источнику напряжения. Напряжение на каждом резисторе такое же, как напряжение источника. Формула для напряжения:

$V_{T}=V_{1}=V_{2}=\ldots =V_{n} $

В нашем случае напряжение для R$_{1}$, R$ _{2}$ и R$_{3 }$соответственно: V$_{1 }$= 140 В, V$_{2 }$= 140 В и V$_{3 }$= 140 В соответственно.

Ток каждого резистора:

Каков ток каждого резистора?

Мы можем использовать закон Ома для определения силы тока. Предположим, что ток для R$_{1}$, R$_{2,}$ и R$_{3 }$ равен I$_{1}$, I$_{2,}$ и I$_ {3}$ соответственно. Итак, применяя закон Ома к каждому резистору, мы получаем

$I_{1}=\frac{V_{1}}{R_{1}}=\frac{140 v}{20 \Omega }=7 A$
$I_{2}=\frac{V_{2}}{R_{2}}=\frac{140 v}{40 \Omega }=3,5 A$
$I_{3}=\frac{V_{3} }{R_{3}}=\frac{140 v}{10 \Omega }= 14 A$

Теперь, что если мы добавим все эти отдельные токи? Давай сделаем это.

$I_{T}=I_{1}+I_{2}+I_{3} $
$I_{T}=7 A+3,5 A+14 A$
$I_{T}=24,5 A$

Тот же самый ток может быть подтвержден с помощью калькулятора параллельных резисторов выше.

Наконец-то! Мы получили общий ток, потребляемый всеми этими резисторами, поскольку мы нашли первое место. Это означает, что общий ток цепи равен сумме токов отдельных резисторов. Мы можем обобщить формулу следующим образом:

$I_{T}=I_{1}+I_{2}+\ldots +I_{n}$

Индивидуальный ток каждого резистора можно найти с помощью правила делителя тока. (КДР).

Формула добавления параллельных резисторов:

В приведенном выше обсуждении мы наблюдали три параметра: первое общее сопротивление при параллельном соединении, второе, индивидуальное напряжение каждого резистора и, наконец, индивидуальный ток каждого резистора. Все эти формулы представлены здесь для простоты с общей применимостью до n резисторов.

Общее сопротивление параллельной цепи:

$\frac{1}{R_{Equivalent}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\ ldots +\frac{1}{R_{n}}$

Индивидуальное напряжение резисторов совпадает с напряжением источника:

$V_{T}=V_{1}=V_{2}=\ldots =V_{n}$

Суммарный ток представляет собой сложение все отдельные токи:

$I_{T}=I_{1}+I_{2}+\ldots +I_{n}$

Добавить параллельные резисторы одинакового номинала:

Предположим, есть цепь, в которой все резисторы одинаковое значение и все они соединены параллельно, каково будет общее сопротивление?

Предположим, что параллельно подключено $n$ резисторов с одинаковым сопротивлением. Общее сопротивление цепи будет равно

$R_{Total} = \frac{R}{n}$

$R$ — это значение сопротивления, одинаковое для всех резисторов, а $n$ — это количество резисторов, соединенных параллельно.

  • Как работают микроволновые печи
  • Типы энкодеров на основе движения, технологии датчиков и каналов
Какой будет ток в каждом резисторе?

Ток каждого резистора будет

$I = \frac{I_{Total}}{n}$

Вывод:

  • Разделение тока в параллельной цепи
  • Добавление параллельных резисторов для увеличения цепей тока
  • Суммарный ток равен току отдельных параллельных цепей
  • Напряжение остается одинаковым в параллельных цепях электрической цепи
  • Общее сопротивление уменьшается в параллельной цепи по сравнению с сопротивлением отдельного параллельного пути калькулятор.

    Параллельное сопротивление является полезной частью электроники, но его может быть трудно вычислить, когда вы начинаете иметь дело с более чем двумя резисторами.

    Каждый резистор, который вы добавляете параллельно, уменьшает общее сопротивление. Такое поведение удобно, когда вам нужно определенное сопротивление, но у вас нет резистора, соответствующего требуемому значению.

    Уменьшение сопротивления вызвано тем, что ток имеет больше путей прохождения. Каждый новый резистор, включенный параллельно, пропускает больший ток через цепь и, следовательно, уменьшает общее сопротивление, с которым сталкивается ваша цепь.

    Например, в цепи с двумя параллельными резисторами одинакового номинала сопротивление уменьшится ровно вдвое. Математика немного отличается для разных сопротивлений и если у вас больше резисторов. Мы углубимся в это позже в руководстве.

    Если вы хотите увеличить сопротивление вашей цепи, а не уменьшить его, то вместо этого вы можете использовать резисторы последовательно.

    Чтобы рассчитать общее сопротивление в цепи с параллельными резисторами, у нас есть удобный калькулятор, который значительно упрощает этот процесс.

    Если вас смущают цвета резистора, обязательно ознакомьтесь с руководством по цветовой маркировке резистора, поскольку оно научит вас всему, что вам нужно знать.

    Чтобы использовать наш калькулятор параллельного сопротивления, просто установите количество резисторов, для которых вы хотите рассчитать параллельное сопротивление. Затем введите значение для каждого резистора.

    Общее сопротивление вашей параллельной цепи будет рассчитываться и обновляться по мере того, как вы устанавливаете значение каждого резистора.

    Количество резисторов:

    Резистор 1:

    Резистор 2:

    Расчет общего сопротивления при параллельном соединении

    Если вы предпочитаете учиться, вы можете рассчитать сопротивление параллельно подключенных резисторов вручную. Этот процесс немного утомителен и может быстро усложниться, если вы имеете дело с несколькими резисторами, включенными параллельно.

    Существует три различных уравнения, которые можно использовать для параллельного расчета общего сопротивления.

    Суммарное сопротивление двух одинаковых резисторов

    Первое уравнение следует использовать только при параллельном подключении двух резисторов с одинаковым сопротивлением.

    Если два резистора одного сопротивления включены параллельно, то общее сопротивление равно половине сопротивления одного резистора.

    Пример использования уравнения

    Для этого примера предположим, что у нас есть два резистора по 200 Ом , включенных параллельно, как показано на схеме ниже.

    Зная, что параллельно подключены только два резистора и что они одного номинала, мы можем использовать наше уравнение.

    Отметив значение R1  как 200 , мы можем заполнить уравнение, как показано ниже. Теперь используйте уравнение для расчета общего сопротивления ( Rt ).

    Чтобы получить общее сопротивление, все, что нам нужно сделать сейчас, это разделить наше значение 200 Ом на 2 .

    Ответ очень легко вычислить: 100 .

    Теперь у вас должно быть представление о том, как справиться с простейшим сценарием двух параллельных резисторов одного номинала.

    Суммарное сопротивление двух разных резисторов

    Второе уравнение представляет собой упрощенную версию основного уравнения, которое мы будем использовать позже. Это уравнение используется, когда у вас есть два резистора с разным сопротивлением.

    Есть несколько других процессов, которые необходимо выполнить для расчета сопротивления двух параллельных резисторов, но это не намного сложнее.

    Пример использования уравнения

    В этом примере мы будем предполагать, что у нас есть цепь с двумя параллельными резисторами разных номиналов.

    В этой схеме у нас есть резистор 600 Ом и резистор 250 Ом , соединенные параллельно. Теперь мы хотим определить общее сопротивление, обеспечиваемое этими резисторами.

    Для начала нам нужно заполнить наше уравнение, где R1 — это резистор 600 Ом, а значение R2 — резистор 250 Ом.

    Теперь, когда уравнение заполнено, мы должны выполнить верхнее умножение и нижнее сложение, прежде чем продолжить.

    Умножение 600 (R1) на 250 (R2) должно дать вам результат 150,000 . Добавление 600 (R1) к 250 (R2) должно дать вам ответ 850 .

    Выработав оба значения, все, что нам нужно сделать, это разделить верхнее число на нижнее число. Сделав это, мы можем определить общее сопротивление двух резисторов, включенных параллельно.

    Математика, которую вы должны сделать с этим примером, равна 150,000 разделить на 850 . Отсюда вы должны получить результат 176,47 . Будут лишние десятичные знаки, но мы округлим до ближайших двух.

    Теперь у вас должно быть представление о том, как рассчитать общее сопротивление двух резисторов, включенных параллельно.

    Далее мы покажем вам, как обращаться с тремя или более резисторами. Это уравнение представляет собой немного более сложный процесс, так как оно включает в себя много делений, что приводит к большим десятичным числам.

    Общее сопротивление нескольких резисторов

    Третье и последнее уравнение, с которым мы будем иметь дело, это то, которое вы будете использовать для трех или более резисторов, включенных параллельно.

    Уравнение довольно простое по своей сути и может быть легко расширено для работы с большим количеством резисторов.

    Единственным недостатком этого уравнения является то, что оно занимает больше времени, чем больше резисторов вы добавляете.

    Простым решением является использование параллельного калькулятора резисторов, который мы включили выше.

    Пример использования уравнения

    В этом примере мы покажем, как использовать более сложное уравнение параллельного резистора.

    Для этого мы будем использовать несколько резисторов со значениями 100 Ом (R1) , 250 Ом (R2) , 200 Ом (R3) и 1 кОм (R4) .

    Для начала нам нужно заполнить уравнение всеми нашими значениями.

    Каждое из наших значений резисторов будет делителем 1 , и вы можете добавить в это уравнение столько резисторов, сколько вам нужно. В этом примере мы обрабатываем только четыре.

    Наш следующий шаг — разделить 1 на каждое из наших значений резистора . Вы должны сохранить как можно больше десятичных знаков, поскольку точность влияет на окончательный расчет сопротивления.

    Например, в нашем расчете мы делим 1 на 100 , что дает нам результат 0,01 .

    После того, как вы закончили деление каждого набора значений, теперь нам нужно сложить каждое значение вместе.

    Для нашего примера схемы это будет означать: 0,01 + 0,004 + 0,005 + 0,001 . К счастью для нас, это довольно плавно складывается и дает нам красивое круглое число 0,02 .

    Далее мы должны переместить делитель из левой части уравнения в правую.
