Цветовая маркировка резисторов
Обычно резисторы это очень мелкие элементы и на их корпусе слишком мало места для обозначения их характеристик. Поэтому используется цветовая маркировка резисторов, характеризующая основные параметры элемента при помощи 3, 4, 5 или 6 цветных полос. Для расшифровки цветных полос используют таблицы маркировки резисторов или онлайн калькуляторы, как на этой странице ниже. О том что такое резистор и какие они бывают я рассказал в статье о резисторах.
Маркировка резисторов цветными полосками читается слева направо. Чаще всего маркировочные полосы наносят ближе к левому краю, или делают первую полосу более широкой. Так же можно учесть, что первая полоска не может быть серебряного или золотого цвета.
Ниже выберите количество полос резистора, номинал которого вы хотите узнать. После этого нажимайте на нужный цвет в таблице, где каждый столбец соответствует одному кольцу маркировки резистора. Результат будет отображаться под калькулятором.
| 1 кольцо (значение) | 2 кольцо (значение) | 3 кольцо (множитель) | |
| Черный | 1 Ом | ||
| Коричневый | 1 | 1 | 10 Ом |
| Красный | 2 | 2 | 100 Ом |
| Оранжевый | 3 | 3 | 1 КОм |
| Желтый | 4 | 4 | 10 КОм |
| Зеленый | 5 | 5 | 100 КОм |
| Синий | 6 | 6 | 1 МОм |
| Фиолетовый | 7 | 7 | 10 МОм |
| Серый | 8 | 8 | 100 МОм |
| Белый | 9 | 9 | 1 ГОм |
| Золотой | 0. | ||
| Серебряный | 0.01 Ом |
1 ОмНоминал резистора:
Номинал резистора:
Номинал резистора:
Номинал резистора:
Существуют еще более мелкие резисторы (smd), на которых используется другая маркировка. У меня на сайте есть онлайн калькулятор маркировки SMD резисторов. Используйте его для определения номинала таких резисторов, а так же там вы сможете почитать что такое смд резисторы и чем они отличаются от других резисторов.
Таблица цветной маркировки резисторов
Цветовая маркировка состоит из разноцветных полос нанесенных на корпус резистора. Таких полос может быть три, четыре, пять и шесть. Каждая полоса имеет свое значение, заданное цветом. Первые две полосы всегда являются номиналом и имеют значения от 0 до 9. Если у резистора всего 3 или 4 полосы то следующая полоса означает множитель, а если полос 5 или 6 то следующая тоже содержит значение номинала и только четвертая полоса будет множителем.
Пятая полоса означает допустимую погрешность и измеряется в процентах. Последняя шестая полоса в маркировке резистора означает температурный коэффициент.
Если вам не удобно использовать онлайн калькулятор, то вот вам таблицы маркировки резисторов в виде картинок, которые можно сохранить себе или распечатать:
Таблица маркировки резисторов с 3 полоскамиТаблица цветной маркировки резисторов с 4 полоскамиТаблица расшифровки маркировки резисторов с 5 полоскамиМаркировка сопротивление с 6 полосками
Если вы хотите подробнее почитать о цветовой маркировке резисторов, то рекомендую ознакомиться с ГОСТ 28883-90 КОДЫ ДЛЯ МАРКИРОВКИ РЕЗИСТОРОВ И КОНДЕНСАТОРОВ по ссылке: https://docs.cntd.ru/document/1200017462
Цветовая маркировка резисторов — примеры и онлайн калькулятор
Определяем параметры резистора по цветовой маркировке. Примеры и онлайн
калькулятор.
Резистор – это пассивный элемент электрической цепи, обладающий определённым значением электрического сопротивления.
Резистор является крайне распространённым элементом электронной аппаратуры и характеризуется (в первую очередь): величиной сопротивления,
номинальной мощностью и допуском отклонения от приведённого номинала.
Промышленностью выпускаются резисторы различных номиналов в широком диапазоне сопротивлений: от 0,01Ом до 1ГОм, однако при при
изготовлении массовых изделий величину сопротивления в основном выбирают исходя из ряда: ♦ 10; ♦ 11; ♦ 12; ♦ 13;
♦ 15; ♦ 16; ♦ 18; ♦ 20; ♦ 22; ♦ 24; ♦ 27; ♦ 30; ♦ 33; ♦ 36; ♦ 39; ♦ 43; ♦ 47; ♦ 51; ♦ 56;
♦ 62; ♦ 68; ♦ 75; ♦ 82; ♦ 91.
Нужное числовое значение сопротивления получают путём деления или умножения этих значений на число кратное 10.
Сопротивление резисторов измеряется в омах (Ом), килоомах (кОм, 1кОм = 1000 Ом) и мегаомах (МОм, 1МОм = 1000 кОм = 1000000 Ом).
Начнём с наиболее распространённых – выводных резисторов с цветовой маркировкой в виде 4 или 5 цветных колец
(полосатиков).
Значение сопротивления таких элементов указывается на корпусе резистора в виде кода с использованием
цветовой маркировки.
На рисунке Рис.1 приведены резисторы двух видов: маркированные четырьмя кольцами и резисторы (как правило, с низким параметром допуска
погрешности), маркированные пятью цветовыми кольцами.
Рис.1 Цветовая маркировка резисторов с 4 кольцами (сверху) и 5 кольцами (снизу)
Для резисторов с четырьмя кольцами – первые два обозначают величину сопротивления в Омах, третье кольцо является
десятичным множителем, а четвёртое обозначает возможное % отклонение от номинала.
Для резисторов с пятью кольцами – первые три обозначают величину сопротивления в Омах, четвёртое кольцо является
десятичным множителем, а пятое обозначает возможное % отклонение от номинала.
Изредка попадаются элементы и с тремя полосами, тогда: первые два цвета – это первые цифры номинала, а третий цвет –
множитель.
Величина допуска таких резисторов всегда ±20%.
Для резисторов с шестью кольцами нужно использовать рисунок для элементов с пятью кольцами, но учесть шестую цветную
полоску, которая обозначает температурный коэффициент сопротивления (ТКС), а каждый цвет имеет своё значение:
• Коричневый = 100 ppm/ºC;
• Красный = 50 ppm/ºC;
• Жёлтый = 25 ppm/ºC;
• Оранжевый = 15 ppm/ºC;
• Синий = 10 ppm/ºC;
• Фиолетовый = 5 ppm/ºC;
• Белый = 1 ppm/ºC.
Как правило, маркировочные полосы сдвинуты в одну сторону (в сторону первого кольца), и чтение их выполняют слева направо.
В том случае, если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире,
чем все остальные.
Если и это условие не соблюдается, то можно воспользоваться правилом – начало маркировки никогда не начинается с чёрного,
золотистого и серебристого цветов.
Для радиолюбителя, не отягощённого наличием чрезвычайной памяти, приведу онлайн калькулятор цветовой маркировки резисторов.

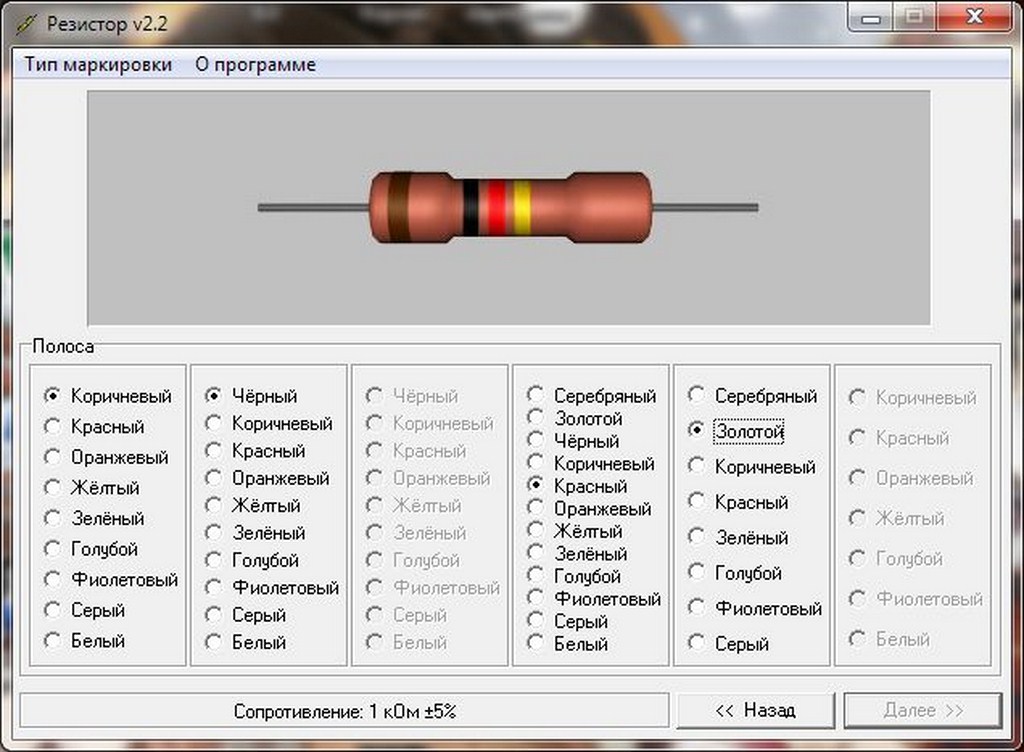

Онлайн калькулятор определения параметров резистора по цветовой маркировке
На Рис.2 приведена оценочная зависимость мощности полосатых выводных резисторов исходя из их габаритных размеров.
Рис.2 Габариты выводных резисторов с цветовой маркировкой различной мощности
А на следующей странице рассмотрим принципы нанесения трёх и четырёхзначной цифровой маркировки SMD резисторов в виде цифр, либо
цифр и буквы (маркировка EIA-96).
SMT Surface Mount » Примечания по электронике
Резисторы для поверхностного монтажа
часто имеют небольшие коды, указывающие их номинал — существует несколько различных схем кодирования, которые можно увидеть.
Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E
Несмотря на то, что не все резисторы SMD или резисторы SMT имеют маркировку номиналов, некоторые из них имеют такую маркировку, и из-за нехватки места системы кодов резисторов SMD не всегда могут обеспечить четкое указание номинала резистора.
Кодовые системы резисторов для поверхностного монтажа в основном используются для обслуживания, ремонта и поиска неисправностей. При производстве резисторы удерживаются либо в намотанных лентах, либо в бункерах, используемых для станков поверхностного монтажа. Маркировку резисторов SMD можно использовать в качестве проверки, чтобы убедиться, что установлены правильные значения, но обычно катушки или бункеры должны быть соответствующим образом маркированы и закодированы.
Резисторы SMD на печатной плате вместе с другими компонентами
Резисторы SMD представляют собой небольшие компоненты с цифрами на темном фоне
Схемы кодирования резисторов SMD
Многие резисторы для поверхностного монтажа не имеют маркировки, указывающей их номинал. Для этих устройств, когда они распакованы и извлечены из упаковки, очень трудно определить их стоимость. Соответственно, резисторы SMD обычно используются в барабанах или других упаковках, где нет возможности смешивания разных номиналов.
Многие резисторы имеют маркировку. Используются три системы:
- Трехзначная система кодирования резисторов SMD
- Четырехзначная система кодирования резисторов SMD
- EIA96 Система кодирования резисторов SMD
3-значный код резистора SMD
Трехзначная система кодирования резисторов SMT обычно используется для резисторов со стандартным допуском.
Как видно из названия, в этой системе маркировки резисторов SMD используются три цифры.
Первые две цифры в коде обозначают значащие цифры, а третья — множитель. Это то же самое, что цветные кольца, используемые для проводных резисторов, за исключением того, что вместо цветов используются фактические числа.
Таким образом, резистор SMD с номером 472 будет иметь сопротивление 47 x 10 2 Ом или 4,7 кОм. Однако остерегайтесь резисторов, помеченных такими цифрами, как 100. Это не 100 Ом, но точно соответствует схеме и составляет 10 х 10 0 или 10 х 1 = 10 Ом.
Трехзначный код маркировки резистора SMD
. Если используются значения сопротивления менее десяти Ом, буква «R» используется для обозначения положения десятичной точки. Например, сопротивление резистора 4R7 будет равно 4,7 Ом.
4-значный код резистора SMD
Четырехзначная или четырехзначная схема маркировки резисторов SMT используется для маркировки резисторов SMD с высокими допусками. Его формат очень похож на трехзначную схему изготовления резисторов SMT, но расширен, чтобы дать большее количество значащих цифр, необходимых для резисторов с более высоким допуском.
В этой схеме кодирования первые три числа будут обозначать значащие разряды, а четвертое — множитель.
Следовательно, резистор SMD с цифрами 4702 будет иметь сопротивление 470 x 10 2 Ом или 47 кОм.
Четырехзначный код маркировки резисторов SMD
. Резисторы номиналом менее 100 Ом маркируются буквой «R», как и прежде, для обозначения положения десятичной точки.
EIA96 Система кодов резисторов SMD
Начали использовать дополнительную схему кодирования резисторов для поверхностного монтажа или схему кодирования резисторов SMD, и она нацелена на резисторы SMD с допуском 1%, т. е. на резисторы серии EIA96 или E-96. Поскольку используются резисторы с более высоким допуском, необходимы дополнительные цифры. Однако небольшой размер резисторов SMT затрудняет чтение цифр. Соответственно, новая система направлена на решение этой проблемы. Используя только три цифры, фактические символы можно сделать больше, чем те, которые были бы необходимы в четырехзначной системе.
В схеме кодирования резисторов для поверхностного монтажа EIA используется трехзначный код: первые 2 цифры обозначают 3 значащие цифры номинала резистора. Третий символ — буква, обозначающая множитель. Таким образом, эту схему маркировки резисторов SMD нельзя будет спутать со схемой маркировки из трех цифр, поскольку буквы будут различать ее, хотя буква R может использоваться в обеих системах.
Для создания системы была взята серия резисторов E-96, и каждое значение или набор значащих цифр были последовательно пронумерованы. Так как их всего 96 значений в серии E-96, для нумерации каждого значения требуется только две цифры, и в результате это разумный способ уменьшить количество требуемых символов.
Подробная информация о кодовой схеме резистора EIA SMD представлена в таблице ниже:
| Кодовая схема резистора EIA SMD | |
|---|---|
| Код | Множитель |
| З | 0,001 |
| Y или R | 0,01 |
| X или S | 0,1 |
| А | 1 |
| В или Н | 10 |
| С | 100 |
| Д | 1 000 |
| Е | 10 000 |
| Ф | 100 000 |
| Множители схемы кодов резисторов EIA SMD | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Код | Сиг Инжир | Код | Сиг Инжир | Код | Сиг Инжир | Код | Сиг Инжир | |||
| 01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 | |||
| 02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 | |||
| 03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 | |||
| 04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 | |||
| 05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 | |||
| 06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 | |||
| 07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 | |||
| 08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 | |||
| 09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 | |||
| 10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 | |||
| 11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 | |||
| 12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 | |||
| 13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 | |||
| 14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 | |||
| 15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 | |||
| 16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 | |||
| 17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 | |||
| 18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 | |||
| 19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 | |||
| 20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 | |||
| 21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 | |||
| 22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 | |||
| 23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 | |||
| 24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 | |||
Например, резистор с маркировкой 68X можно разделить на два элемента.
68 относится к значащим цифрам 499, а X относится к множителю 0,1. Следовательно, указанное значение равно 499 x 0,1 = 49,9 Ом.
Иногда может показаться, что может быть трудно различить различные коды маркировки резисторов SMD. К счастью, они достаточно различны, чтобы их можно было отличить друг от друга и не было никакой путаницы.
Если резисторы SMD имеют маркировку номинала, это, безусловно, помогает при поиске неисправностей — обращение к списку деталей может быть более сложным, поскольку его может не оказаться под рукой. Соответственно, знание того, как читать различные коды маркировки резисторов SMD, может быть очень полезным.
