Расшифровка номиналов резисторов SMD

В целом, термин SMD (Surface Mounted Device) относится к любому небольшому электронному компоненту, который предназначен для установки на поверхность печатной платы с помощью технологии SMT (Surface Mount Technology).

Технология SMT (Surface Mount Technology) была разработана для снижения производственных затрат, повышения эффективности производства печатных плат за счет использования более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т.д. Сегодня рассмотрим один из этих типов резисторов – SMD-резисторы.

Сопротивление SMD-резисторов может измеряться в омах (ohms), килоомах (kohms), мегаомах (megohms) и обозначается специальным кодом. Эта таблица поможет вам понять маркировку различных измерительных индикаторов и найти подходящие эквиваленты для их замены.

Спутниковое телевидение

Сопротивление smd-резисторов может измеряться в омах, килоомах, мегаомах и маркируется специальным кодом. Приведенная ниже таблица поможет вам понять различные значения измерений и выбрать подходящий резистор для замены.

SMD-резисторы – это то же самое, что и фиксированные резисторы, но предназначены для поверхностного монтажа на печатную плату. SMD-резисторы гораздо меньше своих металлопленочных или металлооксидных аналогов. В стандартной комплектации они бывают квадратной, прямоугольной и круглой формы. Они имеют очень низкий профиль высоты. Вместо того чтобы вставлять проволочные выводы обычных фиксированных резисторов в отверстия в печатной плате, smd-резисторы имеют на своих концах небольшие контакты, которые припаиваются к поверхности корпуса smd-резистора. Это устраняет необходимость сверлить отверстия в печатной плате, что позволяет более эффективно и насыщенно использовать всю площадь платы.

Таким образом, на основании приведенной выше таблицы, размер кейса может быть использован для того, чтобы определить мощность SMD резистора.

Размеры SMD резистора

В общем, термин “размер” относится к размеру, форме и конфигурации проводки (тип корпуса) электронного компонента. Например, конфигурация стандартной ИС, имеющей плоский корпус с выводами с обеих сторон (перпендикулярно плоскости основания), называется DIP.

Размеры SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD-резисторов обозначается цифровым кодом, например, 0603. Код содержит информацию о длине и ширине резистора. Так, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, ширина – 0,030 дюйма.

Тот же размер резистора в метрической системе кодируется как 1608 (в миллиметрах), поэтому длина составляет 1,6 мм, ширина – 0,8 мм. Чтобы перевести размеры в миллиметры, просто умножьте размер в дюймах на 25,4.

Размер и мощность SMD резистора

Размер SMD-резистора зависит в основном от требуемой рассеиваемой мощности. В приведенной ниже таблице перечислены Размер и мощность SMD резистора наиболее часто используемые на практике, т.е. smd-резисторы 0201, 0420, 0603, 0805, 1206, 1210, 1218, 2010 и 2512:

Таким образом, исходя из приведенной выше таблицы, в зависимости от размера жилья, можно определение мощности резистора smd.

Если используются три или четыре цифры, первые 2 или 3 цифры представляют значение сопротивления резистора, а последняя цифра – значение множителя. Множитель равен степени, на которую необходимо умножить величину для получения итоговой оценки.

Онлайн калькулятор номиналов SMD резисторов

Это простой и удобный в использовании калькулятор SMD резисторов. Чтобы узнать номинал резистора, введите его код в черное поле:

Наш калькулятор может рассчитать сопротивление SMD резисторов, которые маркируются в соответствии со стандартом EIA-96, который имеет 3 или 4 цифры или 2 цифры и 1 букву.

Обозначения резисторов SMD

При использовании 3- или 4-значных обозначений первые 2 или 3 цифры указывают значение сопротивления резистора, а последняя цифра – значение множителя. Множитель равен степени, на которую нужно умножить количество, чтобы получить итоговую оценку.

Вот несколько примеров того, как определить номинал SMD-резистора по его обозначению:

  • 473 = 47 кОм ± 5%
  • 103 = 10kΩ ± 5%
  • 312 = 3. 1kΩ ± 5%
  • 106 = 10MΩ ± 5%

Для резисторов менее 10 Ом используйте букву R. Определяет положение десятичной точки:

  • 0R5 = 0.5Ω
  • 0R3 = 0.3Ω
  • 0R7 = 0.7kΩ

В высокоточных резисторах, погрешность которых составляет 1%, буква ставится в конце обозначения и представляет собой множитель. Две цифры в начале дают код, по которому определяется сопротивление:

  • 92Z = 0.89Ω ± 1%
  • 32D = 210kΩ ± 1%
  • 24E = 1.74MΩ ± 1%

Где купить дешевые резисторы?

Посмотрите в нашем интернет-магазине широкий выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Voltik.ru предлагает более 800 товаров для мастеров, радиолюбителей и инженеров.

Спецификации и маркировка чип резистор 1% 0805 производитель Liket

Размеры резистора 0805

  • Номинальная мощность smd-резистора при 70°C 0,125 Вт
  • Рабочее напряжение smd резистора . 150 В
  • Максимальное напряжение smd-резистора . 300 В
  • Диапазон рабочих температур Smd-резистора . -55° +125°С
  • Температурный коэффициент сопротивления . 100 ppm/°C

Резистор 0805 5% smd имеет удобный размер для ручной сборки, но занимает много места на плате и имеет более высокую цену, чем более компактные 0402 5% и 0402 1% или 0603 5% и 0603 1%. Для электрических цепей, где требуется высокая рассеиваемая мощность или высокое рабочее напряжение, на нашем складе имеются чип-резисторы 1206 5%, 1206 1% и резисторы с рассеиваемой мощностью 1 Вт в тех же размерах 2512 5%; 2512 1%, маленькие резисторы номиналом менее 1 Ом или высоковольтные резисторы номиналом более 10 MΩ 0805.

Спецификация и обозначение чип-резисторов 1% 0805 производитель Liket

Спецификация и обозначение чип-резисторов 1% 0805 производителя Walsin

Чип-резисторы с погрешностью в диапазоне 2-10% маркируются трехзначным кодом, где первые две цифры представляют мантиссу, а последняя цифра – десятичную точку. Окончательное значение указывается в омах.

Маркировка SMD резисторов

SMD Resistor Calculator – это онлайн-программа, позволяющая определить обозначение фиксированного резистора, используемого в системах поверхностного монтажа. Эти устройства различаются по мощности и погрешности, поэтому имеют разные обозначения, и при выборе важно знать, какая модель подходит для конкретной цели.

Если раньше для определения обозначений использовались специальные таблицы, то теперь доступно онлайн программное обеспечение, которое имеет много преимуществ: просто введите значение сопротивления в соответствующее поле, и калькулятор выведет цифровое обозначение резистора, данные, предоставляемые программой, основаны на официально принятых таблицах.

Эти устройства имеют относительно небольшие размеры, поэтому почти все модели маркируются комбинацией цифр и букв. Значение зависит от размера и величины допуска:

Так, резисторы с диапазоном погрешности 2-10% маркируются 3 цифрами, из которых первые две используются для обозначения мантиссы, а последняя цифра указывает на степень с десятичным основанием. Окончательное значение указывается в омах.

Чтобы проиллюстрировать это, можно рассмотреть следующие примеры:
– Если резистор имеет код 473, первые цифры обозначают значение мантиссы, а 3 – степень, на которую нужно возвести 10. Другими словами, резистор с кодом 473 = 47 * 103 = 47kΩ.
– Если прибор маркирован 4 цифрами, например, 5102, это означает, что значение равно 510 * 102 = 51 кОм. Эти значения можно найти в моделях с низким сопротивлением, начиная с 0805 и допуском 1%. Первые три цифры обозначают мантиссу.

Читайте далее:

  • Резистор – это резистор. Что такое резистор?.
  • Измерительный инструмент – это инструмент для измерения. Что такое измерительный инструмент?.
  • Маркировка сопротивления с помощью цветных полос 4 и 5: цветовая диаграмма онлайн, резисторы, расшифровка цветовых кодов, определение кода – как определить номинал.
  • Что нужно знать о резисторах? Что нужно знать о резисторах? /.
  • Что означает класс точности измерительного прибора; Школа для электриков: электротехника и электроника.
  • КАК ПРАВИЛЬНО ПАЯТЬ ПАЯЛЬНИКОМ.
  • V. Точность измерительных приборов.

Маркировка SMD резисторов – как прочитать номинал SMD резистора

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).

На следующем рисунке приведем еще несколько примеров:

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Читать также: Инструменты для кладки кирпича

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация. Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление) минимально — Ноль (0) Ом (без приставки Омы — маленькое значение) Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Характеристики

Важнейшими характеристиками резисторов являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления.

С этими характеристиками тесно связаны допустимая рассеиваемая мощность и тепловое сопротивление между резистором и окружающей средой. Кроме того, в некоторых областях применения резисторов могут оказаться существенными их шумовые характеристики (особенно токовый шум).

Будет интересно➡ Как рассчитать резистор для светодиода?

Также временная стабильность, предельная величина рабочего напряжения, зависимость сопротивления от приложенного напряжения и частотные параметры резистора (характеристики его эквивалентной схемы на различных частотах).

Рассмотрим важнейшие из этих характеристик с точки зрения применения резисторов в аналоговых и цифроаналоговых электронных устройствах. Таковыми являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления. Допуск на величину номинального сопротивления задается в процентах от номинального значения сопротивления. Номинальное значение – это величина сопротивления резистора, измеренная при фиксированных значениях факторов внешних воздействий.

Кривая нагрева и охлаждения при пайке SMD-резисторов.

Важнейшим среди этих факторов является температура. Обычно номинальное значение сопротивления приводится для температуры +20°С и нормального атмосферного давления. SMD резисторы выпускаются с допусками на номинальное сопротивление в пределах от ±0.05% до ±5%. Разработчикам следует иметь в виду, что самыми распространенными, доступными и дешевыми являются резисторы с допуском на номинальное значение ±5% и ±1%.

Более точные резисторы обычно требуют предварительного заказа и их стоимость возрастает в несколько раз. Температурным коэффициентом сопротивления (ТКС) называется величина, характеризующая обратимое относительное изменение сопротивление резистора при изменении его температуры на 1°С. Следует иметь в виду, что изменение температуры резистора может происходить как из-за изменения температуры окружающей среды, так и из-за его саморазогрева.

Значение ТКС определяется по формуле:

ТКС=DR/(R*DТ)

где DR – абсолютное значение изменения сопротивления при изменении температуры резистора на величину DТ, R – номинальное значение сопротивления резистора.

Величина ТКС измеряется в 1/ °С, однако, чаще всего ее измеряют в единицах ppm (1ppm=10E-6 1/°С). Современные SMD резисторы выпускаются со значением ТКС в пределах от ±5 до ±200 ppm.

Интересно сопоставить влияние на общее отклонение от номинального значения сопротивления резистора его допуска и температурного изменения. Это сопоставление можно выполнить введением такого параметра, как критическая температура Тк, определяемая как изменение температуры резистора, при которой изменение его сопротивления, определяемое величиной ТКС, сравняется с допуском на номинальное сопротивление.

Учитывая малое значение допуска на величину номинального сопротивления резистора, можно с достаточной степенью точности утверждать, что при наихудшем сочетании допусков на резисторы допуск на значение К в два раза больше допуска на номинал резистора.

Это значит, что для применяя в данной схеме SMD резисторы наивысшей точности и без учета влияния нагрева резисторов невозможно достижение точности коэффициента передачи выше ±0.1%! Такой точности явно недостаточно для многих аналоговых устройств. К счастью, в действительности ситуация несколько легче. Дело в том, что в приведенном выражении для коэффициента передачи его точность определяется не абсолютными значениями сопротивлений резисторов R1 и R3, а их отношением.

Если для схемы используются резисторы одной фирмы и одной партии, то значения их ТКС и номинальных значений могут быть значительно ближе, чем паспортные данные на каждый резистор в отдельности. Это позволяет существенно повысить результирующую точность схемы, как при нормальной температуре, так и при ее изменении. Однако, на практике применить предложенный подход к уменьшению погрешности схем не так просто!

В рассмотренной выше схеме он хорошо работает только при К=-1, так как для этого требуются одинаковые резисторы, которые могут быть выбраны из одной партии. При других значениях К эта схема не даст требуемой точности, так как для резисторов разных номиналов вероятность расхождения параметров (особенно ТКС) существенно возрастает.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

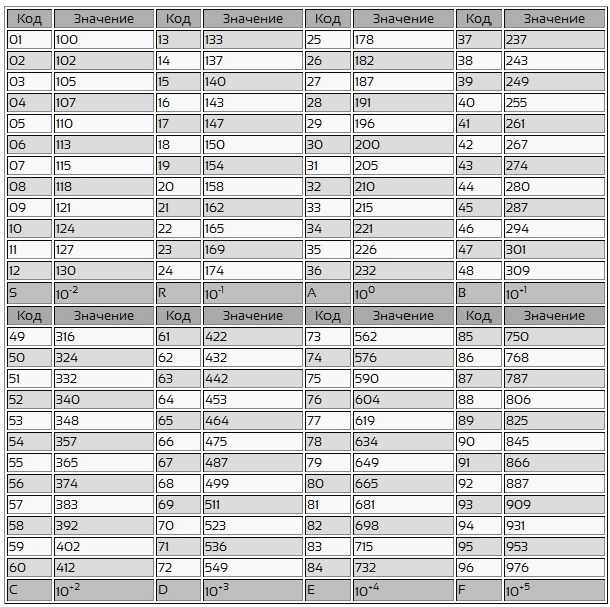

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Читать также: Конденсатор для электродвигателя стиральной машины

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Расчет гасящего резистора

В схемах аппаратуры связи часто возникает необходимость подать на потребитель меньшее напряжение, чем дает источник. В этом случае последовательно с основным потребителем включают дополнительное сопротивление, на котором гасится избыток напряжения источника. В видеоролике представлен простой расчет резистора для светодиода.

Будет интересно➡ Что такое делитель напряжения и как он используется на резисторах?

Такое сопротивление называется гасящим. Напряжение источника тока распределяется по участкам последовательной цепи прямо пропорционально сопротивлениям этих участков. Рассмотрим схему включения гасящего сопротивления:

  1. Полезной нагрузкой в этой цепи является лампочка накаливания, рассчитанная на нормальную работу при величине напряжения Uл= 80 в и тока I =20 ма.
  2. Напряжение на зажимах источника тока U=120 в больше Uл, поэтому если подключить лампочку непосредственно к источнику, то через нее пройдет ток, превышающий нормальный, и она перегорит.
  3. Чтобы этого не случилось, последовательно с лампочкой включено гасящее сопротивление R гас.

Схема включения гасящего сопротивления резистора.

Расчет величины гасящего сопротивления при заданных значениях тока и напряжения потребителя сводится к следующему:

– определяется величина напряжения, которое должно быть погашено:

Uгас = Uист – Uпотр,

Uгас = 120 – 80 = 40в

определяется величина гасящего сопротивления

Rгас = Uгас / I

Rгас = 40 / 0,020 = 2000ом = 2 ком

Далее необходимо рассчитать мощность, выделяемую на гасящем сопротивлении по формуле

P = I2 * Rгас

P = 0,0202 * 2000 = 0,0004 * 2000 = 0,8вт

Зная величину сопротивления и расходуемую мощность, выбирают тип гасящего сопротивления

Маркировка SMD резисторов — обозначения и расшифровка

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Внешний вид SMD-резисторов

Размеры и форма SMD-резисторов регламентируются нормативным документом JEDEC, где приводятся рекомендуемые типоразмеры. Обычно на корпусе нанесена маркировка SMD-резисторов, содержащая данные о габаритах резистора. К примеру, цифровой код 0804 предполагает длину, равную 0,08 дюймам, ширину – 0,04 дюйма.

Если перевести такую кодировку в систему СИ, то данный SMD-резистор будет обозначаться как 2010. Из этой маркировки видно, что длина составляет 2,0 мм, а ширина 1,0 мм (1 дюйм равен 2,54 мм).

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD-резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили чип-резисторы по способу маркировки на три типа:

  • маркировка из трех цифр;
  • маркировка из четырех цифр;
  • маркировка из двух цифр и буквы.

Последний вариант применяется для резисторов повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них маркировку с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква «R» Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Маркировка SMD-резисторов

Существуют номиналы повышенной точности (так называемые прецизионные).

Маркировка прецизионных SMD-резисторов

Пример подбора нужного резистора: если указана цифра 232, то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 102 = 2 300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.
