Однофазные и трёхфазные счётчики электрической энергии — ТАЙПИТ-ИП


Электрическую энергию, расходуемую на объектах жилого сектора, в коммерческих и производственных зданиях, контролируют и регистрируют однофазные и трёхфазные счётчики.

  • Однофазные устройства подключаются к двухпроводной сети напряжением 220 вольт с фазным и нулевым проводами и переменным током, эти счётчики фиксируют расход электричества.


Рисунок 1 — Подключение однофазного электросчётчика

  • Трёхфазные устройства тоже предназначаются для учёта электроэнергии и контроля над её расходованием, но работают такие счётчики в сетях переменного тока с напряжением 380 вольт и четырьмя проводами, один из которых нулевой.

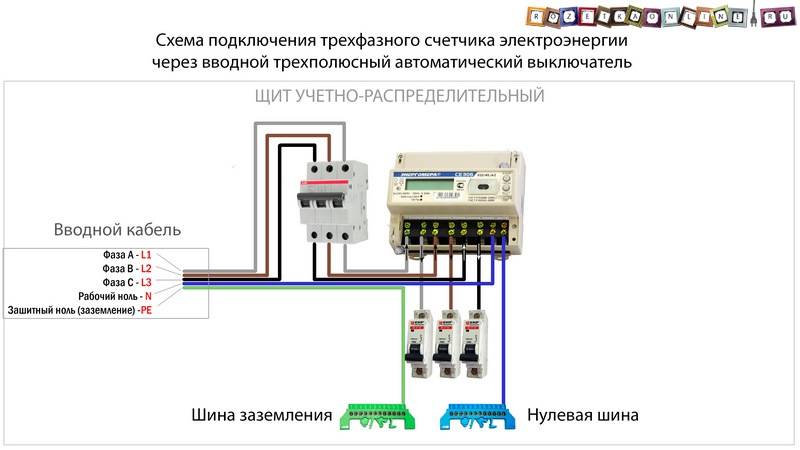

Рисунок 2 — Подключение трёхфазного электросчётчика

Использование счётчиков различных видов


Приборы учёта электроэнергии различаются не только конструктивно, но и сферами применения. Однофазные устанавливаются:

  • в квартирах;
  • офисных зданиях;
  • общественных учреждениях;
  • небольших торговых предприятиях;
  • гаражных постройках;
  • частных и дачных домах.


Однофазные приборы проще по устройству, чем трёхфазные электросчётчики, и дают максимальное удобство при снятии показаний потребления электроэнергии. Трёхфазные счётчики отличаются большей точностью, они незаменимы:

  • на промышленных предприятиях;
  • в автосервисах;
  • супер- и гипермаркетах и т. п.


Также их монтируют в квартире или доме, если к жилой недвижимости подведена трёхфазная сеть.

Какой счётчик выбрать?

Тип электросети


Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным. Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз.


ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию. Такой визит необходим для опломбировки прибора.

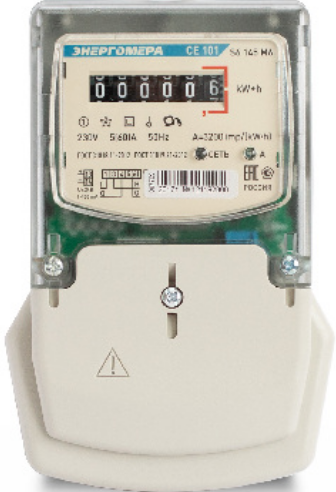

Рисунок 3 — Опломбированный электросчётчик

Механизм электросчётчика


Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.


В электронных устройствах измерение потребляемой энергии производится преобразованием аналоговых входных сигналов тока и напряжения в цифровые импульсы. В отличие от однотарифных индукционных эти приборы могут:

  • работать в нескольких режимах;
  • управляться дистанционно.


Они обладают меньшей погрешностью и рассчитаны на значительные нагрузки.


Существуют еще гибридные счётчики с механической частью вычислительного устройства, но с цифровым дисплеем.


С учётом эксплуатации в условиях невысокой нагрузки практичнее устанавливать классические приборы. Большие плюсы однофазных и трёхфазных счётчиков индукционного типа — долговечность и надёжность. Если они и проигрывают электронным устройствам, то только в функциональности. Электромеханические приборы действуют в однотарифном режиме, удалённо их невозможно контролировать.

Количество схем учёта электроэнергии


С целью экономии рекомендуется установка счётчиков:

  • двухтарифных — работают по дневному и ночному режимам учёта;
  • многотарифных — контролируют расход энергии в нескольких режимах (с ночным, пиковым и полупиковым дневными периодами).


Если установлен двухтарифный однофазный или трёхфазный электрический счётчик с дневной (7:00–23:00) и ночной (23:00–7:00) режимами учёта, существенную экономию даст максимальное смещение основного расхода энергии на ночь и раннее утро.


Рисунок 4 — Трёхфазный многотарифный электросчётчик


Если ночью электротехника практически не используется, установка многотарифного прибора нерентабельна — владелец не получит выгоды. Но если потребитель готов перенести работу энергоёмких приборов на время действия льготного тарифа, приобретение такого счётчика оправдано.

Максимальный ток


Следует определить, какой мощности электроприборы будут использоваться в жилом помещении или на производственном объекте. Эти показания суммируются и делятся на значение напряжения. Если имеется проект электроснабжения, то на схеме (там, где обозначен символ вводного автомата) обычно указывается максимальный ток. На коммутационном аппарате в щите проставляется ампераж. Например, если вводной автомат рассчитан на 40 ампер, то электросчётчик необходимо устанавливать не ниже чем на 60.

Класс точности


По современным требованиям учёта электрической энергии класс точности контролирующего прибора не должен превышать 2,0 для жилой недвижимости. Если устройство предназначено для предприятия или магазина, то требования ужесточаются до значения 1,0. В старом жилом фонде еще пользуются однофазными электросчётчиками с классом точности 2,5, но по правилам они подлежат скорейшей замене. От величины этого параметра зависит и стоимость электросчётчика: чем меньше число, тем модель дороже. Выяснить класс точности можно по обозначению на панели прибора (цифры в окружности).

Межповерочный интервал


Он проставляется на пломбе счётчика. Пломбы поверки однофазных приборов учёта рассчитаны на 24 месяца (ориентир — две последние цифры поверочного года) и трёхфазных — не более 12 месяцев.

Однофазные счётчики электроэнергии — ТАЙПИТ-ИП


Однофазный счётчик электроэнергии относится к бытовым устройствам, используемым преимущественно в городских квартирах, частных домах и коттеджах. Кроме того, эти приборы учёта электроэнергии могут применяться в небольших офисах, магазинах, гаражах. Данное оборудование предназначено для установки в цепях переменного тока с одной фазой.


В городах и сельской местности для большинства объектов бытовой сферы предусматривается подключение именно однофазных счётчиков электроэнергии. Установка более мощного трёхфазного устройства требуется только при подключении к сети большого количества энергозатратных приборов.


Однофазные электросчётчики производятся в двух модификациях:

  • Однотарифные счётчики. Самые простые измерительные приборы, неприхотливые в эксплуатации. Такие устройства фиксируют потреблённый объём электроэнергии равномерно, без учёта времени суток. Примеры: модели НЕВА 101, 103, 104, 106 и другие.
  • Многотарифные счётчики. Более сложные приборы, осуществляющие дифференцированную регистрацию потреблённых ресурсов по определённым временным зонам. Данные устройства дают возможность использовать различные тарифные планы в целях экономии денежных средств. Потребители могут выровнять нагрузку и уменьшить ее в пиковые часы. Примеры: приборы многотарифного учёта НЕВА МТ 113, 115, 124 AR2S и другие.

Принцип работы однофазных счётчиков электроэнергии


Однофазные счётчики предназначены для определения расхода электроэнергии при постоянном рабочем токе 5 Ампер и максимальном 50 Ампер. Устройство такого типа подключается к сети с напряжением 200 или 230 Вольт. Корпус изделия маркируется буквами СО.


Однофазный электросчётчик представляет собой микропроцессорный прибор, состоящий из электронного реле и микроконтроллера. Контакты, расположенные на реле, присоединяются к проводам электрической сети, после чего контрольными приборами осуществляется учёт количества поступившего тока. Устройство может эксплуатироваться в автоматизированной системе учёта или работать автономно.

Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A

Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А


Современные электрические однофазные счётчики являются идеальной заменой устаревшим индукционным моделями. Они позволяют:

  • измерять как активную энергию, так и реактивную;

  • фиксировать превышение нормативных параметров потребления энергии;

  • фиксировать такие факты, как магнитное воздействие на измерительный прибор или открытие клеммной крышки;

  • измерять нормируемые показатели качества энергии.

Подключение однофазного счётчика


Однофазные приборы учёта имеют прямое включение, то есть дополнительных понижающих трансформаторов тока не требуется. Подготовительная часть работ по установке прибора включает в себя монтаж навесного или встраиваемого бокса. Его нужно фиксировать на расстоянии 0,8–1,7 метра от пола, чтобы впоследствии было удобно снимать показания.


Подключение однофазного счётчика


Чтобы установить однофазный счётчик учёта электроэнергии, следует убедиться, что подающая линия обесточена. Для подготовки прибора к подключению нужно открутить пломбировочный винт, расположенный на нижней крышке. Под крышкой на корпусе каждого счётчика находится схема, согласно которой необходимо производить установку.


На клеммной колодке однофазных счётчиков, регистрирующих расход электрической энергии, располагаются 4 контакта:

  • первый контакт — ввод фазы от внешней сети;
  • второй контакт — выход фазы;
  • третий контакт — ввод нуля от внешней сети;
  • четвертый контакт — выход нуля.


Подключать контакты при установке счётчика следует в вышеуказанном порядке.

Как выбрать однофазный счётчик


Схема подключения электросчетчика НЕВА 103


Современные однофазные электросчётчики отличаются не только высокой точностью, но и доступной ценой. Срок службы таких устройств — до 30 лет. Приобретая контролирующий прибор для дома или квартиры, важно обратить внимание на его изготовителя — от этого напрямую зависит качество прибора.


Критерии выбора:

  • Класс точности. Чем точнее прибор будет фиксировать данные, тем меньше вероятность переплатить за электроэнергию.
  • Мощность. Чтобы правильно подобрать прибор по этому критерию, нужно подсчитать суммарную токовую нагрузку на сеть.
  • Тип устройства. В зависимости от условий помещения и региона проживания следует выбрать одно- или двухтарифный счётчик. Если пользователь хочет сэкономить денежные средства и имеет возможность пользоваться большинством электроприборов в ночное время, целесообразно выбрать двухтарифное устройство.
