Условные обозначения и изображения на судостроительных чертежах

Условные обозначения и изображения применяются в судостроительном черчении для того, чтобы упростить и ускорить разработку чертежей и облегчить их чтение.

Все условные обозначения, применяющиеся на чертежах, в основном подразделяются на графические изображения, знаки и буквенные обозначения.

Условные графические изображения применяют на рабочих чертежах при вычерчивании конструкции или ее деталей в малом масштабе, когда точное изображение показать невозможно. Эти изображения выполняют в масштабе чертежа, а условные знаки — без соблюдения масштаба, но с сохранением величины знака при повторении его на том же чертеже.

Условные обозначения и изображения выполняют в соответствии с ГОСТом и отраслевыми стандартами.

Рассмотрим основные условные обозначения и изображения, применяемые на рабочих чертежах.

В табл. 2.1 приведены условные обозначения листового, полосового и профильного металла, а в табл. 2.2 даны некоторые основные обозначения элементов и соединений корпуса.

Таблица 2.1. Условные обозначения листов и профилей

* В конструктивных чертежах над чертой указываются размеры стенки, под чертой — пояска. В рабочих чертежах размеры стенки и пояска указывают раздельно, как для полос.

Таблица 2.2. Обозначение элементов и видов соединений металлических конструкций

Размеры профилей определяются обычно соответствующими ГОСТ.

Применяя обозначения на чертежах, можно ограничиться одной проекцией профилей.

Условные буквенные обозначения на чертежах корпусных конструкций приведены в табл. 2.3.

Таблица 2.3. Сокращенное обозначение корпусных конструкций на чертежах

При крупном масштабе чертежа (1:1, 1 :2 или 1:5), когда толщина листов, полос и профилей на чертеже более 2 мм, их сечения заштриховывают. При мелких масштабах (1 : 10 и менее), когда толщина деталей недостаточна для штриховки (менее 2 мм), сечения затушевывают карандашом, а на кальках заливают тушью.

Изображение и условное обозначение сварных швов на чертежах производится согласно ГОСТ 2.312—72. В судостроении применяют различные типы сварных швов, которые определяются следующими стандартами:

ГОСТ 5264—69 — ручная злектродуговая сварка.

ГОСТ 11533—75 —автоматическая и полуавтоматическая дуговая сварка под флюсом.

ГОСТ 14771—76 — электродуговая сварка в защитном газе.

ГОСТ 8713—70 — автоматическая и полуавтоматическая сварка под флюсом.

ГОСТ 14806—69 — дуговая сварка алюминия и алюминиевых сплавов.

ГОСТ 15878—79 — сварные соединения, выполненные контактной электросваркой.

Имеются также отраслевые стандарты, в которых приведены требования применительно к судостроительной промышленности.

Если конструктивные элементы швов, применяемых на чертеже, отличаются от указанных в стандартах, они особо оговариваются в чертеже или технических условиях на изготовление конструкции.

Условные обозначения сварных швов наносят на чертежи во всех случаях независимо от масштаба изображений. Сварные швы обозначают на чертежах ломаной линией, состоящей из горизонтального и наклонного участка, которые заканчиваются односторонней стрелкой, указывающей место расположения сварного шва.

Видимая сторона сварного шва обозначается сплошной линией, а невидимая — штриховой.

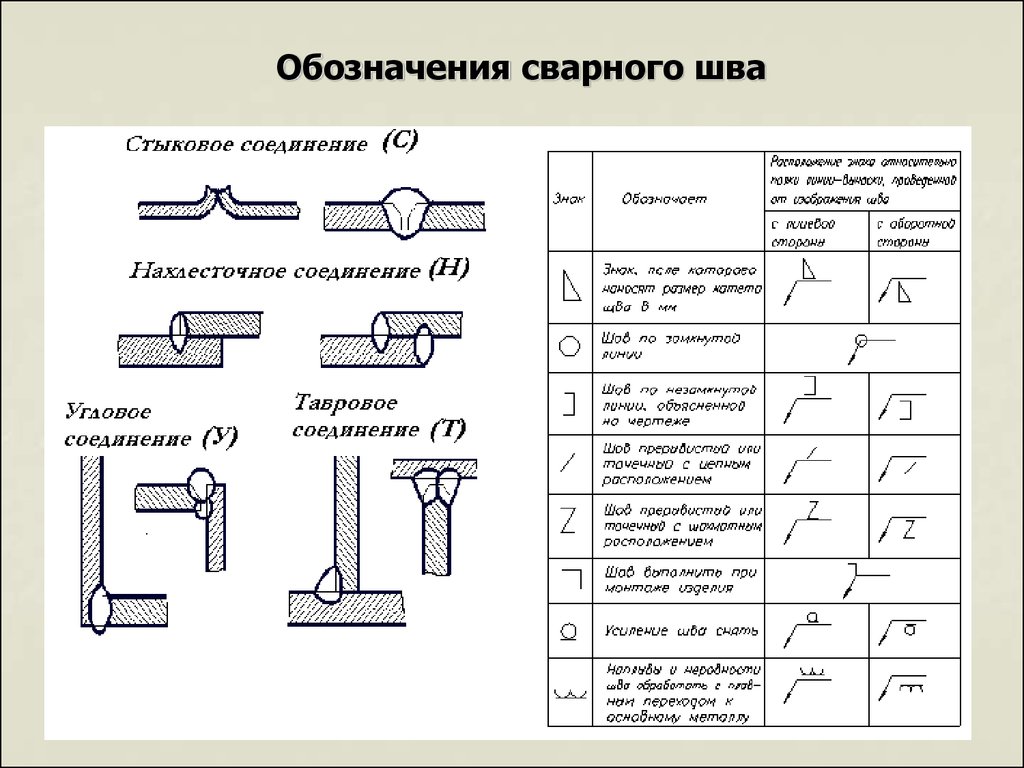

Согласно ГОСТ 2.312—72 сварные швы имеют графическо-буквенное обозначение. Над полкой линии-выноски пишут обозначение видимого шва, а под ней — невидимого. Знаки сварных соединений показаны в табл. 2.4.

Таблица 2.4. Вспомогательные знаки для обозначения сварных швов

Условное обозначение сварного шва делится на следующие части:

1.     Вспомогательные знаки шва по замкнутой линии и монтажного шва (ставятся на стыке выноски с полкой).

2.     Обозначение шва согласно соответствующему стандарту на типы и конструктивные элементы швов сварных соединений.

3.     Буквенно-цифровое обозначение шва сварного соединения согласно соответствующему стандарту (отделяется от предыдущей части обозначения дефисом).

4.     Обозначение способа сварки в соответствии с тем же стандартом (может не указываться).

5.     Знак и размер катета шва (отделяется от предыдущей части дефисом).

6.     Знак прерывистого или точечного шва и длина свариваемого участка или размер шага по соответствующим стандартам (отделяется от предыдущей части дефисом).

7.     Вспомогательные знаки.

Всем швам одного и того же типа с одинаковыми размерами в поперечном сечении, имеющими одинаковое условное обозначение, присваивают один и тот же номер, который проставляют на выносной линии одного из швов вместе с обозначением, а на всех остальных швах — только их номер. Если все швы на чертеже одинаковы и изображены с одной стороны (лицевой или оборотной), то порядковый номер швам не присваивают и обозначают их только линиями-выносками без полок, кроме шва, на котором указано условное обозначение. Если все швы на одном чертеже выполнены по одному и тому же стандарту, то номер стандарта в изображении шва может не указываться, а проставляться только в технических требованиях или в таблице швов.

Сварочные материалы указываются на чертеже в технических требованиях или в таблице швов.

Примеры изображения сварных швов показаны в табл. 2.5.

Таблица 2.5. примеры изображения сварных швов.

Обозначение: высота, ширина, длина. Ширина

Построение чертежей — дело непростое, но без него в современном мире никак. Ведь чтобы изготовить даже самый обычный предмет (крошечный болт или гайку, полку для книг, дизайн нового платья и подобное), изначально нужно провести соответствующие вычисления и нарисовать чертеж будущего изделия. Однако часто составляет его один человек, а занимается изготовлением чего-либо по этой схеме другой.

Чтобы не возникло путаницы в понимании изображенного предмета и его параметров, во всем мире приняты условные обозначения длины, ширины, высоты и других величин, применяемых при проектировании. Каковы они? Давайте узнаем.

Величины

Площадь, длина, ширина, высота и другие обозначения подобного характера являются не только физическими, но и математическими величинами.

Единое их буквенное обозначение (используемое всеми странами) было уставлено в середине ХХ века Международной системой единиц (СИ) и применяется по сей день. Именно по этой причине все подобные параметры обозначаются латинскими, а не кириллическими буквами или арабской вязью. Чтобы не создавать отдельных трудностей, при разработке стандартов конструкторской документации в большинстве современных стран решено было использовать практически те же условные обозначения, что применяются в физике или геометрии.

Любой выпускник школы помнит, что в зависимости от того, двухмерная или трехмерная фигура (изделие) изображена на чертеже, она обладает набором основных параметров. Если присутствуют два измерения — это ширина и длина, если их три – добавляется еще и высота.

Итак, для начала давайте выясним, как правильно длину, ширину, высоту обозначать на чертежах.

Ширина

Как было сказано выше, в математике рассматриваемая величина является одним из трех пространственных измерений любого объекта, при условии что его замеры производятся в поперечном направлении. Так чем знаменита ширина? Обозначение буквой «В» она имеет. Об этом известно во всём мире. Причем, согласно ГОСТу, допустимо применение как заглавной, так и строчной латинских литер. Часто возникает вопрос о том, почему именно такая буква выбрана. Ведь обычно сокращение производится по первой букве латинского, греческого или английского названия величины. При этом ширина на английском будет выглядеть как «width».

Вероятно, здесь дело в том, что данный параметр наиболее широкое применение изначально имел в геометрии. В этой науке, описывая фигуры, часто длину, ширину, высоту обозначают буквами «а», «b», «с». Согласно этой традиции, при выборе литера «В» (или «b») была заимствована системой СИ (хотя для других двух измерений стали применять отличные от геометрических символы).

Большинство полагает, что это было сделано, дабы не путать ширину (обозначение буквой «B»/«b») с весом. Дело в том, что последний иногда именуется как «W» (сокращение от английского названия weight), хотя допустимо использование и других литер («G» и «Р»). Согласно международным нормам системы СИ, измеряется ширина в метрах или кратных (дольных) их единицах. Стоит отметить, что в геометрии иногда также допустимо использовать «w» для обозначения ширины, однако в физике и остальных точных науках такое обозначение, как правило, не применяется.

Длина

Как уже было указано, в математике длина, высота, ширина – это три пространственных измерения. При этом, если ширина является линейным размером в поперечном направлении, то длина — в продольном. Рассматривая ее как величину физики можно понять, что под этим словом подразумевается численная характеристика протяжности линий.

В английском языке этот термин именуется length. Именно из-за этого данная величина обозначается заглавной или строчной начальной литерой этого слова — «L». Как и ширина, длина измеряется в метрах или их кратных (дольных) единицах.

Высота

Наличие этой величины указывает на то, что приходится иметь дело с более сложным — трехмерным пространством. В отличие от длины и ширины, высота численно характеризует размер объекта в вертикальном направлении.

На английском она пишется как «height». Поэтому, согласно международным нормам, ее обозначают латинской литерой «Н»/«h». Помимо высоты, в чертежах иногда эта буква выступает и как глубины обозначение. Высота, ширина и длина – все все эти параметры измеряются в метрах и их кратных и дольных единицах (километры, сантиметры, миллиметры и т. п.).

Радиус и диаметр

Помимо рассмотренных параметров, при составлении чертежей приходится иметь дело и с иными.

Например, при работе с окружностями возникает необходимость в определении их радиуса. Так именуется отрезок, который соединяет две точки. Первая из них является центром. Вторая находится непосредственно на самой окружности. На латыни это слово выглядит как «radius». Отсюда и общепринятое сокращение: строчная или заглавная «R»/«r».

Чертя окружности, помимо радиуса часто приходится сталкиваться с близким к нему явлением – диаметром. Он также является отрезком, соединяющим две точки на окружности. При этом он обязательно проходит через центр.

Численно диаметр равен двум радиусам. По-английски это слово пишется так: «diameter». Отсюда и сокращение – большая или маленькая латинская буква «D»/«d». Часто диаметр на чертежах обозначают при помощи перечеркнутого круга – «Ø».

Хотя это распространенное сокращение, стоит иметь в виду, что ГОСТ предусматривает использование только латинской «D»/«d».

Толщина

Большинство из нас помнят школьные уроки математики. Ещё тогда учителя рассказывали, что, латинской литерой «s» принято обозначать такую величину, как площадь. Однако, согласно общепринятым нормам, на чертежах таким способом записывается совсем другой параметр – толщина.

Почему так? Известно, что в случае с высотой, шириной, длиной, обозначение буквами можно было объяснить их написанием или традицией. Вот только толщина по-английски выглядит как «thickness», а в латинском варианте — «crassities». Также непонятно, почему, в отличие от других величин, толщину можно обозначать только строчной литерой. Обозначение «s» также применяется при описании толщины страниц, стенок, ребер и так далее.

Периметр и площадь

В отличие от всех перечисленных выше величин, слово «периметр» пришло не из латыни или английского, а из греческого языка. Оно образовано от «περιμετρέο» («измерять окружность»). И сегодня этот термин сохранил свое значение (общая длина границ фигуры). Впоследствии слово попало в английский язык («perimeter») и закрепилось в системе СИ в виде сокращения буквой «Р».

Площадь — это величина, показывающая количественную характеристику геометрической фигуры, обладающей двумя измерениями (длиной и шириной). В отличие от всего перечисленного ранее, она измеряется в квадратных метрах (а также в дольных и кратных их единицах). Что касается буквенного обозначения площади, то в разных сферах оно отличается. Например, в математике это знакомая всем с детства латинская литера «S». Почему так – нет информации.

Некоторые по незнанию думают, что это связано с английским написанием слова «square». Однако в нем математическая площадь – это «area», а «square» — это площадь в архитектурном понимании. Кстати, стоит вспомнить, что «square» — название геометрической фигуры «квадрат». Так что стоит быть внимательным при изучении чертежей на английском языке. Из-за перевода «area» в отдельных дисциплинах в качестве обозначения применяется литера «А». В редких случаях также используется «F», однако в физике данная буква означает величину под названием «сила» («fortis»).

Другие распространенные сокращения

Обозначения высоты, ширины, длины, толщины, радиуса, диаметра являются наиболее употребляемыми при составлении чертежей. Однако есть и другие величины, которые тоже часто присутствуют в них. Например, строчное «t». В физике это означает «температуру», однако согласно ГОСТу Единой системы конструкторской документации, данная литера — это шаг (винтовых пружин, заклепочных соединений и подобного). При этом она не используется, когда речь идет о зубчатых зацеплениях и резьбе.

Заглавная и строчная буква «A»/«a» (согласно все тем же нормам) в чертежах применяется, чтобы обозначать не площадь, а межцентровое и межосевое расстояние. Помимо различных величин, в чертежах часто приходится обозначать углы разного размера. Для этого принято использовать строчные литеры греческого алфавита. Наиболее применяемые — «α», «β», «γ» и «δ». Однако допустимо использовать и другие.

Какой стандарт определяет буквенное обозначение длины, ширины, высоты, площади и других величин?

Как уже было сказано выше, чтобы не было недопонимания при прочтении чертежа, представителями разных народов приняты общие стандарты буквенного обозначения. Иными словами, если вы сомневаетесь в интерпретации того или иного сокращения, загляните в ГОСТы. Таким образом вы узнаете, как правильно обозначается высота, ширины, длина, диаметр, радиус и так далее.

Для Российской Федерации таким нормативным документом является ГОСТ 2. 321-84. Он был внедрен еще в марте 1984 г. (во времена СССР), взамен устаревшего ГОСТа 3452—59.
