Обозначения в электрике буквы
Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Обозначения маркировки цвета проводов в электрике в сети 220 W
- Маркировка кабелей и проводов расшифровка таблица – советы электрика
- Цвета и буквы в электрике: как отличить провода по маркировке
- Как обозначается фаза и ноль на выключателе?
- Обозначение земли в электрике
- Как в электрике обозначается фаза и ноль
- Обозначение L и N в электрике

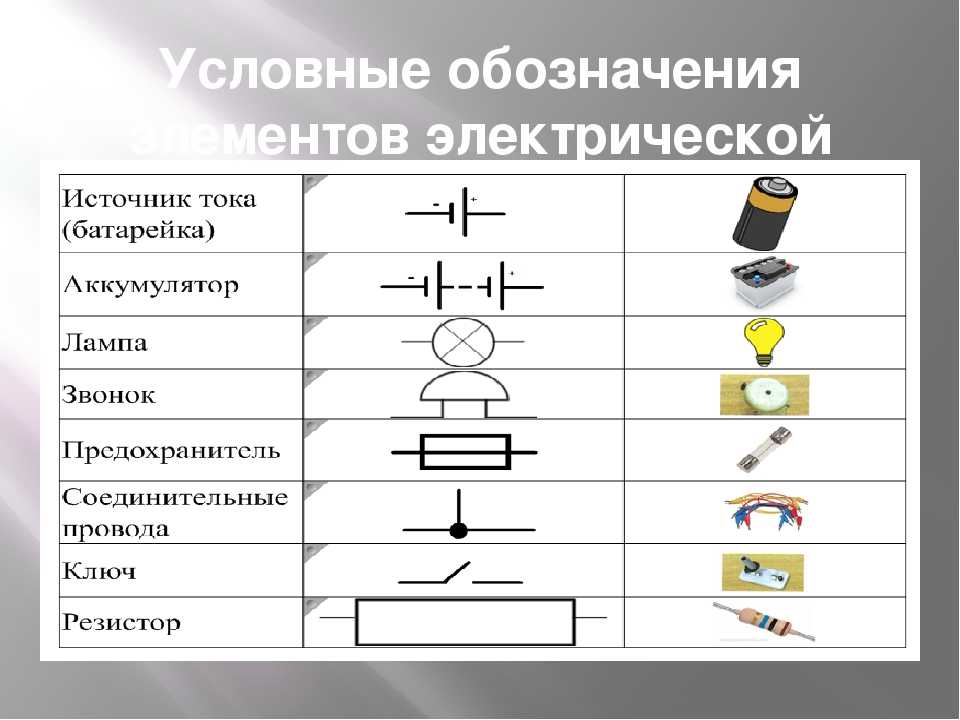

- Буквенное обозначение элементов на электрических схемах
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать Элекрические схемы
youtube.com/embed/iG9TJO38XSM» frameborder=»0″ allowfullscreen=»»/>
Обозначения маркировки цвета проводов в электрике в сети 220 W
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N.
Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.
Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация маркировка фазных проводников «L1», «L2» и «L3». Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
В связи с этим, удачно подходит английское слово Null нулевой , можно ориентироваться на него. Цвета провода, которыми маркируется нулевой провод нуль, ноль, нулевой рабочий проводник строго синий голубой или бело-синий бело-голубой. Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками.
Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления PE — Protective Earthing , он же нулевой защитный проводник, заземление, земля. Общепринятая цветовая маркировка нулевого защитного провода — желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.
К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения.
Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.
В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью. В распределительном щитке РЩ стоит подключать к шине заземления, к корпусу и металлической дверке щитка.
Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Обычное заземление 1 Чистое заземление 2 защитное заземление 3 заземление к корпусу 4 заземление для постоянного тока 5. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.
В коробке распределения, все провода за исключением провода с выключателя синего цвета нейтрали соединяются и не участвуют в коммутации. Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО.
В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L. Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал вольт это — нейтраль, если значения ниже , то заземление. Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

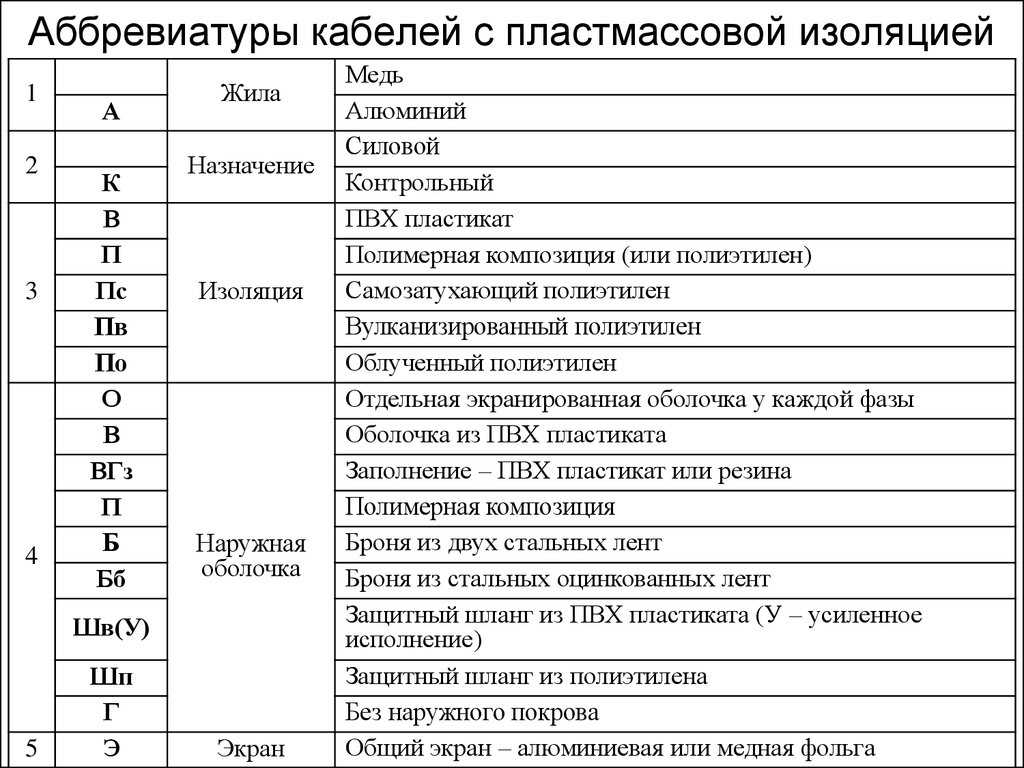

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же. Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый. Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции. Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только. Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик а на объекте работало две бригады трактовал цветовую маркировку по- своему.
Естественно не обошлось без косяков, и за один день как обычно подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков.
Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…. Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.
Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Ошибка 2. При таких разных по цвету проводах, не были обозначены с помощью изоленты или термоусадочных трубок заземляющие и нейтральные жилы.
Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой. Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения.
Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку. Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола как делаю я. Лишний кабель всегда можно использовать как перемычки для подключения розеток.
С расцветкой у последнего, полный порядок. Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру электрику, инженеру, энергетику и т.
Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей. В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться. В нем можно найти следующие пункты:. А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения Вольт:. Мы ознакомились с пунктами ТКП , связанные с цветовой маркировкой.
Всё остальное, чего нет в техническом кодексе , следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2. ФАЗА фазный проводник L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета.
Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый. Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:.
Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом. Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП желтый, зеленый, красный. Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:.
Правило 2. У большинства красный цвет ассоциируется с фазным проводником. Правило 3. Не лишним будет обозначить его желто-зеленой маркировкой изолентой или термоусадкой. Так делать нельзя! Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов.
Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ. Чтобы облегчить прокладку электропроводки и избежать ошибок при выполнении электромонтажных работ провода, входящие в состав кабелей, размечают разноцветной маркировкой.
Монтаж входящей в электропроект сети освещения и ввод в эксплуатацию розеток обуславливает использование питающих кабелей, состоящих из трех проводов различного цвета. Подобная цветовая схема значительно снижает временные затраты на подключение и ремонт выключателей и розеток. При этом справиться с работой способен даже монтажник с минимальной квалификацией. Цветовая маркировка указывает на то, что каждый провод принадлежит к определенной группе и предназначен для своих целей.
Это позволяет уменьшить возможность ошибки при установке проводки, избежать короткого замыкания при пробном включении, а также поражений элеткротоком во время ремонта и обслуживания сетей. Цвет проводов выбирают не случайно, а по единому стандарту ПУЭ.
Этот провод окрашивают в синий цвет. В распределительных щитах его подключают к шине, обозначаемой символом N.
Маркировка кабелей и проводов расшифровка таблица – советы электрика
Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника.
Международная классификация систем заземлений обозначается заглавными буквами. Первая буква указывает на характер заземления источника.
Цвета и буквы в электрике: как отличить провода по маркировке
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N. Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация маркировка фазных проводников «L1», «L2» и «L3». Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого. В связи с этим, удачно подходит английское слово Null нулевой , можно ориентироваться на него. При этом это правило действует как в однофазной, так и трехфазной сети.
Как обозначается фаза и ноль на выключателе?
Международная классификация систем заземлений обозначается заглавными буквами. Первая буква указывает на характер заземления источника питания, а вторая — на характер заземления открытых частей электроустановки. Первая буква — состояние нейтрали источника питания относительно земли:. Т — заземленная нейтраль, непосредственная связь нейтрали источника электропитания с землей лат. I — изолированная нейтраль англ.
Статья предоставлена специалистами сервиса Автор Автор24 — это сообщество учителей и преподавателей, к которым можно обратиться за помощью с выполнением учебных работ.
Обозначение земли в электрике
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше. В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.
Как в электрике обозначается фаза и ноль
Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,. Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией.
В электросхемах «нулю» соответствует латинская буква N – он участвует в Еще в электрике принято альтернативное обозначение: A, B, C.
Обозначение L и N в электрике
В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты.

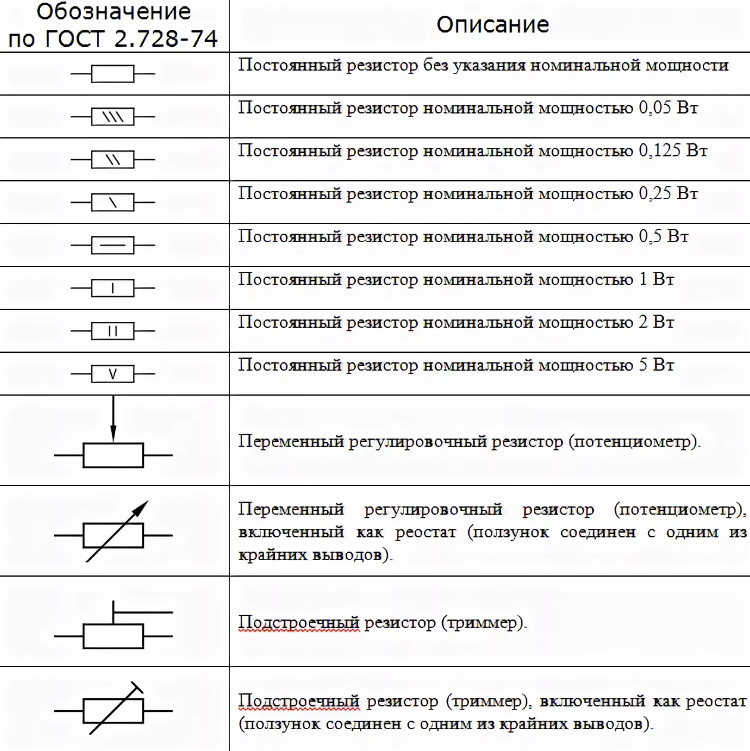

Буквенное обозначение элементов на электрических схемах
Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схем ах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой. Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.
Словарь терминов. Автоматизированная система коммерческого учета электроэнергии.
Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,. Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией.
Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схемах состоят из простых геометрических фигур и линий.
Буквенно-цифровые обозначения зажимов и проводов
18. 04.2014
Буквенно-цифровые обозначения зажимов и проводов
Согласно ГОСТ 2.709-89.
Обозначение зажимов
Для обозначения зажимов электрических элементов используют условный цвет, соответствующее графическое или буквенно-цифровое обозначение.
Обозначения зажимов электрических устройств приведены в табл. 1.
Таблица 1
Присоединительный зажимэлектрического устройства | Обозначение | |
---|---|---|
буквенно-цифровое | графическое | |
Для переменного тока: | ||
1-я фаза | U | |
2-я фаза | V | |
3-я фаза | W | |
нейтральный провод | N | |
Защитный провод | PE | По ГОСТ 2. 721 |
Заземляющий провод | E | « |
Провод бесшумового заземления | TE | « |
Провод соединения с корпусом | MM | « |
Провод эквипотенциальный | CC | « |
Зажимы электрических устройств, предназначенные для прямого или непрямого соединения с питающими проводами трехфазной системы, предпочтительно обозначать буквами U, V, W, если необходимо соблюдение последовательности фаз.
Зажим, соединенный с корпусом, обозначают буквами ММ, зажим эквипотенциальный — СС. Этим обозначением пользуются только в том случае, когда соединение этого зажима с защитным проводом или землей не видно.
Обозначения проводов специального вида приведены в табл. 2.
Таблица 2
Наименование | Обозначение | |
---|---|---|
буквенно-цифровое | графическое | |
Система питания переменного тока: | ||
Фазный провод | L | |
1-я фаза | L1 | |
2-я фаза | L2 | |
3-я фаза | L3 | |
нейтральный провод | N | |
Система питания постоянного тока: | ||
положительный полюс | L+ | + |
отрицательный полюс | L− | − |
средний провод | M | |
Защитный провод с заземлением | PE | По ГОСТ 2. 721 |
Защитный провод незаземленный | PU | « |
Соединенный защитный и средний провод | PEN | « |
Заземляющий провод | E | « |
Провод бесшумового заземления | TE | « |
Провод соединения с корпусом | MM | « |
Провод эквипотенциальный | CC | « |
Обозначение участков цепей
Обозначение участков цепей служит для их опознавания, может отражать их функциональное назначение и создает связь между схемой и устройством.
При обозначении используют прописные буквы латинского алфавита и арабские цифры, выполненные одним размером шрифта.
Участки цепи, разделенные контактами аппаратов, обмотками машин, резисторами и другими элементами, должны иметь разное обозначение.
Соединения, проходящие через неразборные, разборные и разъемные контактные соединения, обозначают одинаково. Допускаются в обоснованных случаях разные обозначения.
Обозначение цепи переменного тока состоит из обозначения участков цепей фазы и последовательного номера.
1-й фазы — L1, L11, L12, L13 и т.д.
2-й фазы — L2, L21, L22, L23 и т.д.
3-й фазы — L3, L31, L32, L33 и т.д.
Допускается, если это не вызовет ошибочного подключения, обозначать фазы соответственно буквами А, В, С.
