Маркировка переменных резисторов

На
корпусах переменных подстроечных и
регулировочных резисторов наносится
тип, вид функциональной зависимости
(для непроволочных), номинальное
сопротивление и допуск (иногда код даты
изготовления). Для подстроечных переменных
резисторов, если не позволяют размеры,
тип и функциональная зависимость (обычно
для групп А) на корпусе не указываются.
На рис. 2.1 приведены примеры маркировок
на корпусах переменных резисторов.

Рис.
2.1. Сведения о маркировке переменных
резисторов

Все
перечисленные выше особенности параметров
обычно отражаются в полном наименовании
потенциометра в технической или
товаро-производственной документации.

Ниже
приведена система обозначений переменных
резисторов по действующим ТУ.

Рис. 2.2. Система
обозначений переменных резисторов
отечественных фирм.

Первый
элемент (буквы и цифры)

обозначает тип резистора и вариант
конструкторского исполнения.

Второй
элемент (буква)

обозначает допустимую мощность рассеяния
в ваттах.

Третий
элемент (цифры и буквы)

обозначает номинальное сопротивление.

Четвертый
элемент (цифры)

обозначает допустимое отклонение
сопротивления от номинала (в %).

Пятый
элемент (буква)

обозначает зависимость сопротивления
переменного резистора от положения
подвижного контакта.

Шестой
элемент (цифры и буквы)

обозначает вид выступающей части вала.

Седьмой
элемент (цифры)

обозначает размер выступающей части
вала.

Восьмой
элемент (буква)

обозначает документ на поставку.

Ниже
рассмотрим систему обозначений зарубежных
резисторов на примере фирмы Bourns
(рис. 2.3).

Первый
элемент (буквы и цифры)

обозначает серию (модель) переменного
резистора.

Второй
элемент (цифра)

обозначает количество секций (групп)
переменных резисторов (если секция
одна, то данный элемент отсутствует).

Третий
элемент (цифра или буква)

обозначает расположение выводов и их
форму (табл. 2.1.).

Четвертый
элемент (буква)

обозначает наличие («S»)
или отсутствие («N»)
дополнительного выключателя (в обозначении
некоторых серий резисторов может
отсутствовать).

Пятый
элемент (цифры)

обозначает длину вала в мм.

Шестой
элемент (цифры)

обозначает код номинального сопротивления

Рис.
2.3. Система обозначений переменных
резисторов фирмы Bourns.

Таблица 2.1.

Расположение
выводов резисторов относительно корпуса

Буква

Цифра

Расшифровка

Буква

Цифра

Расшифровка

A

Луженые
выводы

H

20

Вертикальное
расположение корпуса

S

Луженый
выступ

G

40

Горизонтальное
расположение корпуса

.

Седьмой
элемент (буква)

обозначает характеристику регулировки.

Восьмой
элемент (буква)

тип вала (табл. 2.2.).

Таблица 2.2.

Тип вала переменных
резисторов

Буква

Расшифровка

K

Металлический
вал с накаткой

F

Гладкий
изолированный вал

Последующие
элементы в обозначении могут опускаться
(не указываться).

Девятый
элемент (буква)

обозначает наличие втулки и ее размер
(М 9 × 0,75).

Десятый
элемент (буква)

обозначает наличие дополнительных
выводов.

Приложение 3

Какие бывают переменные резисторы?

Если посмотреть на всё изобилие радиокомпонентов, которые используются в промышленности и радиолюбителями, то нетрудно заметить, что некоторые радиодетали могут изменять величину своего основного параметра.

К таким элементам относятся переменные и подстроечные резисторы, сопротивление которых можно менять.

Переменных резисторов выпускается очень большой ассортимент, как для обычных электронных схем, так и для схем использующих микромонтаж.

Все переменные и подстроечные резисторы подразделяются на проволочные и тонкоплёночные.

В первом случае на керамический стержень наматывается константановая или манганиновая проволока. Вдоль проволочной обмотки перемещается ползунковый контакт. За счёт этого меняется сопротивление между подвижным контактом и одним из крайних выводов проволочной обмотки.

Во втором случае на подковообразную пластину из диэлектрика наносится резистивная плёнка с определённым сопротивлением, а ползунок перемещается вращением оси. Резистивная плёнка – это тонкий слой углерода (проще говоря, сажи) и лака. Поэтому в описании к конкретной модели резистора в пункте тип проводника обычно пишут «углеродистое» или «углерод». Естественно, в качестве материала резистивного слоя могут применяться и другие материалы и вещества.

А чем подстроечные резисторы отличаются от переменных?

Подстроечные резисторы в отличие от переменных рассчитаны на гораздо меньшее число циклов перемещения подвижной системы (ползунка). Максимальное число для некоторых экземпляров, например, для высоковольтного резистора НР1-9А вообще ограничено 100.

Для переменных резисторов количество циклов может достигать 50 000 – 100 000. Этот параметр называют износоустойчивостью. При превышении этого количества надёжная работа не гарантируется. Поэтому применять подстроечные резисторы взамен переменных строго не рекомендуется – это сказывается на надёжности устройства.

Давайте взглянем на устройство тонкоплёночного переменного резистора марки СП1. На рисунке вы видите реальный переменный резистор, сопротивление которого 1 МОм (1 000 000 Ом).

А вот его внутреннее устройство (снята защитная крышка). Тут же на рисунке указаны основные конструктивные части.

Четвёртый вывод, который виден на первом изображении — это вывод металлической крышки, который служит электрическим экраном и обычно присоединяется к общему проводу (GND).

Подстроечный резистор имеет схожее конструктивное исполнение. Вот взгляните. На фото подстроечный резистор СП3-27б (150 кОм).

Подстройка сопротивления осуществляется регулировочной отвёрткой. Для этого в конструкции резистора предусмотрен паз.

Теперь, когда мы разобрались с устройством переменных и подстроечных резисторов, давайте узнаем, как они обозначаются на принципиальной схеме.

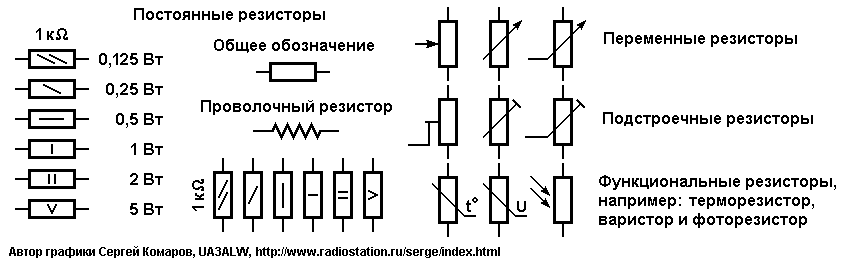

Обозначение переменных и подстроечных резисторов на принципиальных схемах.

  • Обычное изображение переменного резистора на принципиальной схеме.

    Как видим, оно состоит из обозначения обычного постоянного резистора и «отвода» — стрелочки. Стрелка с отводом символизирует средний контакт, который мы и перемещаем по поверхности из намотанного на каркас высокоомного провода или тонкоплёночному покрытию.

    Рядом с графическим изображением ставится буква R с порядковым номером в схеме. Также рядом указывается номинальное сопротивление (например, 100k — 100 кОм).

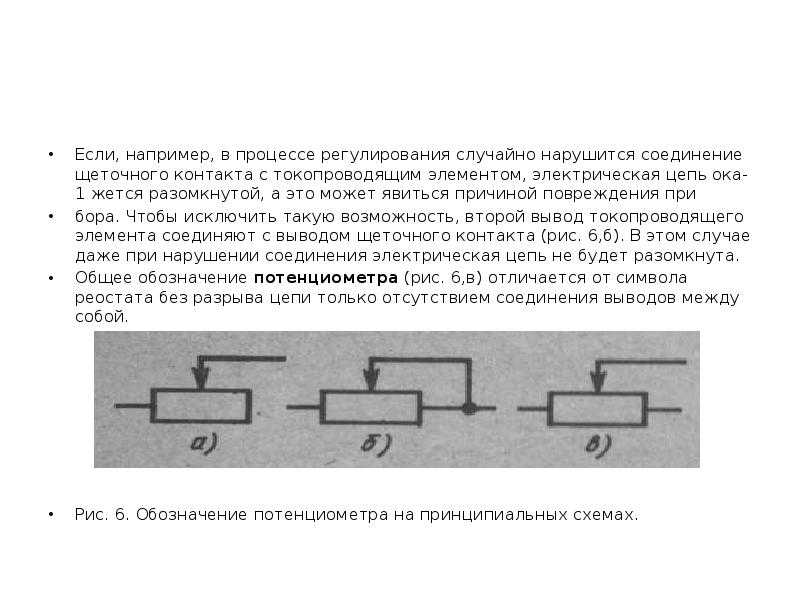

    Если переменный резистор включен в схему реостатом (подвижный средний вывод соединён с одним из крайних), то на схеме он может указываться с двумя выводами (на изображении это R2). На зарубежных схемах переменный резистор обозначается не прямоугольником, а зигзагообразной линией. На картинке это R3.

  • Переменный резистор, объединённый с выключателем питания.

    Используется в недорогой переносной аппаратуре. Сам переменный резистор, как правило, используется в цепи регулирования громкости звука, а поскольку он физически (но не электрически!) совмещён с выключателем, то при повороте ручки можно включить прибор и тут же отрегулировать громкость звука. До широкого внедрения цифровой регулировки громкости, такие комбинированные резисторы активно применялись в переносных радиоприёмниках.

    На фото — регулировочный резистор с выключателем СП3-3бМ.

    На фотографии чётко видна конструкция выключателя, который замыкает свои контакты при повороте дискового регулятора. Часто использовался в аудиоаппаратуре советского производства (например, в переговорных устройствах, радиоприёмниках и пр.).

  • Также в электронике применяются сдвоенные или объединённые переменные резисторы. У них подвижный контакт конструктивно объединён, и его перемещением можно менять сопротивление у двух или нескольких переменных резисторов одновременно.

    Такие резисторы частенько применялись в аналоговой аудиоаппаратуре как регулятор стерео баланса или один из резисторов многополосного эквалайзера. Число сдвоенных резисторов в эквалайзере высокого класса может достигать 20.

    В первом квадрате показано обозначение сдвоенного переменного резистора (R1.1; R1.2), который частенько используется в стереофонической аппаратуре. Во втором показано условное изображение на схеме счетверённого переменного резистора. Обратите внимание на буквенную маркировку (R1.1; R1.2; R1.3; R1.4).

    На принципиальных схемах объединённые резисторы обозначаются с использованием соединяющей пунктирной линии. Этим указывается то, что их подвижные контакты механически объединены на валу одной ручки-регулятора.

  • Обозначение подстроечного резистора.

    Подстроечный резистор на схеме обозначается аналогично переменному за одним исключением – у него нет стрелочки. Это говорит нам о том, что регулировка сопротивления производится либо единоразово при настройке электронной схемы, либо очень редко при профилактических работах.

Типы переменных и подстроечных резисторов.

Для того чтобы иметь представление обо всём многообразии переменных и подстроечных резисторов ознакомимся с фотографиями.

Неразборный переменный резистор.

Обычный переменный резистор широкого применения. Хорошо заметен тип: СП4 – 1, мощность 0,25 Ватт, сопротивление 100 кОм.

Резистор снизу залит эпоксидным  компаундом, то есть он неразборный и ремонту не подлежит. Этот тип очень надёжный, так как он выпускался для оборонной аппаратуры.

А это подстроечные резисторы СП3-16б. Резисторы СП3-16б предназначены для перпендикулярной установки на печатную плату, а мощность их составляет 0,125 Вт. Имеют линейную (А) функциональную характеристику. Как видим, их конструкция весьма добротна и надёжна.

Однооборотные непроволочные подстроечные резисторы.

Малогабаритный подстроечный резистор, который впаивается непосредственно в печатную плату бытовой аппаратуры. Он имеет очень маленькие размеры и на некоторых платах распаивается до десятка ему подобных.

На фото ниже показаны подстроечные резисторы СП3-19а (справа) мощностью 0,5 Вт. Материал резистивного слоя — металлокерамика.

Лакоплёночные резисторы СП3-38. Устройство их весьма примитивно.

Так как его корпус является открытым, то на поверхность оседает пыль, конденсируется влага, что и сказывается на надёжности такого изделия. Материал проводника — металлокерамика, а мощность невысока — около 0,125 Вт.

Подстройка таких резисторов осуществляется отверткой из диэлектрика во избежание короткого замыкания. В бытовой электронной аппаратуре найти их довольно легко.

Резисторы РП1-302 (на фото справа) и РП1-63 (слева).

Для подстройки сопротивления резисторов РП1-63 может потребоваться специальная отвёртка. Если приглядется, то паз под отвёртку имеет шестигранную форму. В отличие от СП3-38 такие резисторы имеют защищённый корпус. Это положительно сказывается на их надёжности.

Мощные проволочные подстроечные резисторы.

Здесь показан мощный 3-ёх ваттный проволочный резистор СП5-50МА.

Его корпус сделан просторным, чтобы к проводящему проволочному слою был приток воздуха для охлаждения. Если перевернуть резистор, то можно детально разглядеть его устройство в том числе и изоляционную планку на которой намотан высокоомный проводник.

Высоковольтные регулировочные резисторы.

Достаточно редкий экземпляр подстроечного резистора (НР1-9А). Ещё не так давно они стояли во всех кинескопных телевизорах и были завязаны в цепи регулировки высокого напряжения. Его сопротивление 68 МОм.  (Из телевизора я его, собственно, и вытащил, чтобы сфоткать и показать вам).

Сам по себе НР1-9А является набором керметных резисторов. Его рабочее напряжение 8500 В (это 8,5 киловольт!!!), а предельное рабочее напряжение составляет аж 15 кВ! Номинальная мощность – 4 Вт. Почему регулировочный резистор НР1-9А называют набором резисторов? Да потому, что он состоит из нескольких. Его внутренняя структура соответствует схеме из 3-ёх отдельных резисторов.

В современных кинескопных телевизорах они встраиваются прямо в ТДКС (Трансформатор диодно-каскадный строчный).

Ползунковые переменные резисторы.

В аудиоаппаратуре с аналоговым управлением часто применяются движковые регулировочные резисторы. Их ещё называют ползунковыми. Они широко использовались в электронных приборах для регулировки яркости, контрастности, громкости, тембра и др. Вот взгляните на их конструкцию.

Далее на фото показан ползунковый переменный резистор СП3-23а. Из маркировки следует, что мощность его составляет 0,5 Вт, а функциональная характеристика соответствует линейной зависимости (буква А). Сопротивление — 1кОм.

Также как и переменные резисторы с круговой движковой системой, ползунковые могут быть сдвоенные, например резистор СП3-23б (самый нижний на первом фото). В его составе два переменных резистора с общим подвижным контактом.

Подстроечные многооборотные резисторы.

Очень часто, особенно в специальной аппаратуре, применялись очень удобные и одно время совершенно дефицитные проволочные многооборотные подстроечные резисторы.

Выводы так же были жёсткие для впайки в уже готовые гнёзда, или выполненные из гибкого провода МГТФ, чтобы их можно было распаять в любые точки платы. От нуля до максимального сопротивления регулировочный винт под отвёртку нужно было повернуть ровно 40 раз. Этим достигалась очень высокая точность установки параметров схемы.

На фото показан многооборотный подстроечный резистор СП5-2А. Изменение сопротивления производится круговым перемещением подвижной контактной системы через червячную пару. За 40 полных оборотов можно изменить его сопротивление от минимального до максимального значения. Применяются резисторы СП5-2А в цепях постоянного и переменного тока, и рассчитаны на мощность 0,5 – 1 Вт (зависит от модификации). Износоустойчивость – от 100 до 200 циклов. Функциональная характеристика – линейная (А).

Более полную информацию по резисторам отечественного производства можно получить из справочника «Резисторы» под редакцией И.И. Четверткова и В.М. Терехова. В нём приведены данные практически по всем резисторам. Справочник вы найдёте здесь.

Ремонт переменного резистора.

Так как переменные резисторы – это электромеханическое изделие, то со временем они начинают портиться. Из-за износа проводящего слоя и ослабления прижима скользящего контакта они начинают плохо работать, появляется так называемый «шорох».

В большинстве случаев восстанавливать неисправный переменный резистор нет смысла, но бывают и исключения. Например, нужного для замены может просто не оказаться под рукой или же он может быть очень редкий. Так в некоторых микшерских пультах используются достаточно редкие и уникальные образцы. Найти замену им сложно.

В таком случае восстановить правильную работу переменного резистора можно с помощью обычного карандаша. Грифель карандаша состоит из графита – твёрдого углерода. Поэтому можно аккуратно разобрать переменный резистор, подогнуть ослабший скользящий контакт, а по проводящему слою несколько раз провести грифелем карандаша. Этим мы восстановим проводящий слой. Также не помешает смазать покрытие силиконовой смазкой. Затем резистор собираем обратно. Естественно, такой метод подходит лишь для резисторов с тонкоплёночным покрытием.

Честно говоря, простейший переменный резистор можно смастерить из простого карандаша, ведь грифель его сделан из углерода! А напоследок, давайте прикинем в уме, как это можно сделать.
