Обозначение на чертежах светильников: Обозначение светильников на чертежах. Условные обозначения светильников на плане освещения

Обозначение светильников на чертежах. Условные обозначения светильников на плане освещения

Во время ремонта в помещении крайне важно все оформить, отталкиваясь от собственных предпочтений, подбирать удобную мебель, красивые отделочные материалы, но и немаловажно правильно спланировать освещение в той или иной комнате. Тут дело не только в дизайне осветительного оборудования, но и в его расположении.

Одна единственная люстра, расположенная в центре комнаты, уже давно не привлекает никого. На текущий день имеется множество вариантов размещения осветительного оборудования, либо это может быть многоуровневая конструкция, либо комбинация из нескольких приборов, объединенных в одну систему. В интернет сети имеется немало информации касательно расположения светильников в помещении, и перед выбором и установкой рекомендуется ознакомиться с подобной информацией.

Стоит понимать, что еще на начальном этапе ремонтных работ стоит думать о том, где лучше расположить розетки, выключатели. После составления плана стоит переходить непосредственно к прокладке электрической проводки. В целом процесс довольно трудоемкий, потому как следует продумать массу мелких деталей и не забывать о расположении мебели.

После установки ничего не должно мешать использованию, то есть выключатель или розетка не пригодится за шкафом, светильник рядом с телевизором или торшер на проходе. Так что все нужно детально продумать. В таком случае специалисты рекомендуют составить проект, и нанести обозначение светильников на плане освещения. Также потребуется и план расположения мебели, чтобы не возникло трудностей.

Обозначение светильников по ГОСТ

Каждый человек, который сталкивался с дизайнерским ремонтом или хотя бы задумывался о нем, слышал, что нужно создавать инженерный план помещения. Данная техническая документация требуется для того чтобы выполнить обозначение светильников на чертежах согласно государственным стандартам. Но доверять такую работу стоит исключительно профессионалам, так как человек без технического образования вряд ли сможет провести обозначение светильников на чертежах правильно, и в соответствии с требованиями.

Конечно, на первый вид процедура не отличается сложностью, ведь всего-то необходимо найти перечень условных обозначений, который на данный момент являются актуальными. Разумеется, с каждым годом вносятся коррективы в документацию, но кардинально ничего не меняется, вносятся дополнения, и это стоит учитывать.

Во время ремонта в помещении для того чтобы провести обозначение светильников на чертежах многие заказчики не прибегают к сторонней помощи, а предпочитают выполнять работу самостоятельно, так как считают процесс пустой тратой, как денежных средств, так и времени. Это в корне неверный подход, строительные работы стоит выполнять в строгом соответствии с технической документацией. Если ранее без такого чертежа работу проводили безо всяких проблем, то теперь все меняется.

Это связанно с тем, что изменяется инфраструктура, она становится более сложной. То есть специалисту нужно спрятать огромное количество электрической проводки и кабелей, как в стену, так и в пол. В противном же случае использовать всю имеющуюся в доме электронику не удастся. Так вот что касается непосредственно чертежей, то на них отмечается абсолютно каждый кабель и дополнительный элемент, это нужно, чтобы при дополнительных работах не повредить проводку.

Использование условных обозначений дает возможность проводить работы гораздо быстрее. Это связанно с тем, что прорабу нет никакой необходимости долго размышлять над расположением того или иного прибора, план находится прямо перед глазами, и всего-то нужно его придерживаться. В такой ситуации с большой долей вероятности работа пройдет без промедлений и ошибок, а это предотвратит дополнительные затраты.

Как «прочитать» схему освещения

Если клиент хочет самостоятельно разобраться в технической документации, то для начала стоит убедиться в том, что выполняется определенное количество основных, наиболее важных пунктов. В первую очередь стоит понимать, что все размеры в документации, согласно стандартам указываются в миллиметрах. Если же клиент ранее не сталкивался с такой ситуацией, то это его вполне может напугать.

Также при отсутствии опыта в данном вопросе, нужно хотя бы знать примерную схему помещения. Разумеется, в своей квартире или доме проблем в данном вопросе не возникнет. В другом же случае нужно более детально изучить вопрос. В любом случае представить дизайн будущего помещения, имея перед глазами один единственный план весьма сложно.

Как уже говорилось выше обозначение светильников на чертежах, это весьма ответственный процесс, который требует немало внимания. В первую очередь это связано с тем, что на сегодняшний день имеется довольно много условных обозначений для внутреннего освещения. Это могут быть даже специальные символы для определенной категории осветительного оборудования. А это довольно сильно затрудняет чтение схемы.

Обозначение аварийного светильника

В любой схеме аварийное осветительное оборудование обозначается красным цветом, а над ним указывается буква А. Само оборудование чаще всего маркируется А, окрашенной в красный цвет, но только если по конструкции оборудование не отличается от обычных светильников.

В некоторых случаях аварийное освещение совмещается со стандартным светильником, и выступает в качестве рабочего освещения, то и в таком случае требуется маркировка А, в красном цвете. В общем, аварийный светильник нужно отличать.

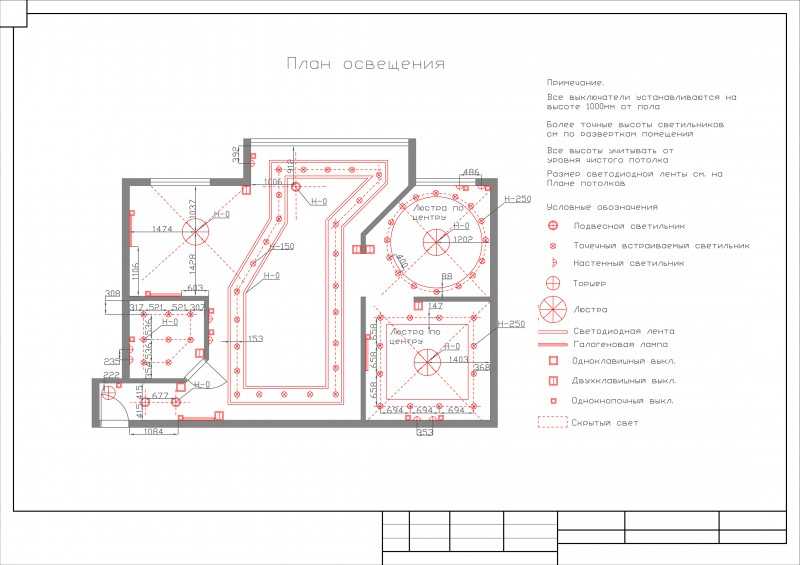

Составляем план освещения

При составлении плана в первую очередь потребуется чертеж квартиры или дома. Важно ознакомиться и с условными обозначениями.

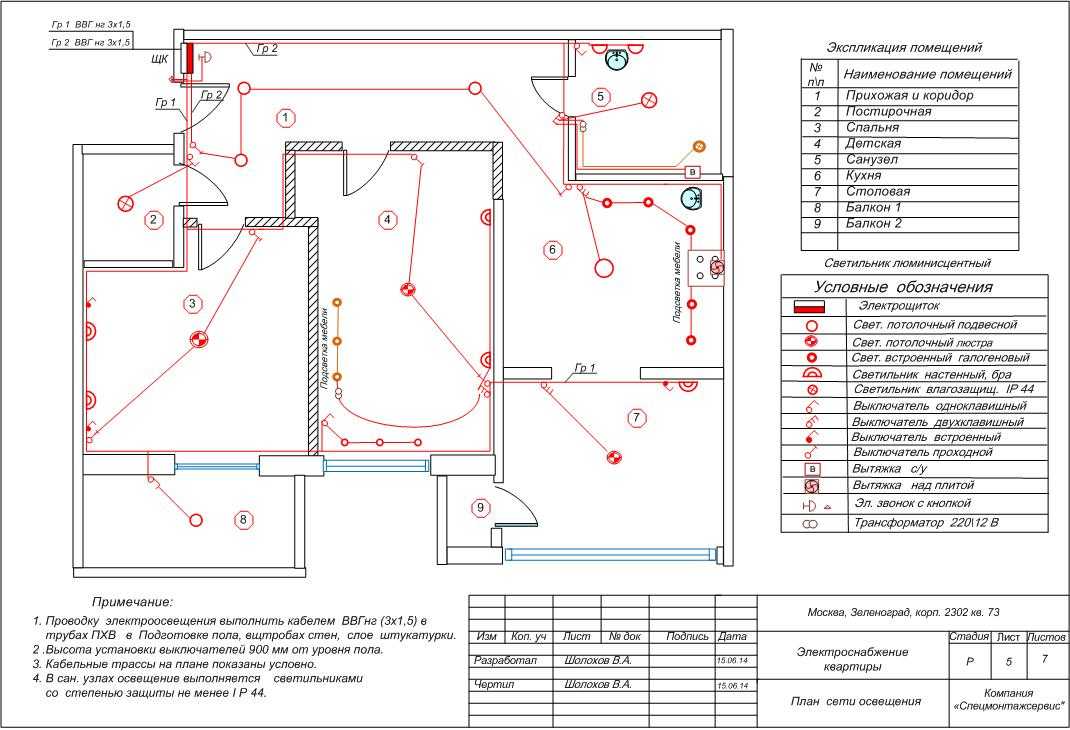

Руководствуясь имеющимся планом с обозначением светильников на чертежах нужно создать подробную схему размещения осветительного оборудования с учетом каждого отдельного светильника, целой сети и в расчет стоит брать приборы контроля и управления освещением.

После того, как каждый осветительный прибор был вынесен на чертеж, нужно указать расстояние от него до ближайшей стены. После этого стоит приступать к нанесению выключателей на план.

И при этом стоит внести и обозначения, то есть, какой выключатель привязан к тому или иному светильнику. Тут уже для простоты стоит использовать цифры. Ну и в завершении стоит нанести розетки.
