На первом месте стоит буква или сочетание букв:

К – конденсатор с посянной емкостью;

КТ – конденсатор подстроечный;

КП – конденсатор с переменной емкостью.

На втором месте стоит буква – обозначающая группу по материалу диэлектрика.

Общий пример:

К10 – 7В – М47 – 27пФ ±10 – ГОСТ 5.621. – 70.;

К50 –7а –250В –100мкФ – В – ГОСТ 563 –70.

Расшифровка:

К – конденсатор постоянной емкости;

10 – керамика;

7 – номер разработки;

В – всеклиматическое исполнение;

М27 – относиться к группе ТКЕ;

27пФ – емкость конденсатора;

±10 – допуск;

ГОСТ ……. – документы.

Иногда для оксидно–п/п конденсаторов с жидким электролитом – называют электролитические, а с твердым электролитом – оксидно–п/п конденсаторы. Для оксидно–п/п конденсаторов часто ставят напряжение в вольтах, а остальное все такое же:

50 – п/п материал;

7а – номер разработки;

250В – напряжение;

100мкФ – емкость конденсатора;

В – всеклиматическое исполнение.

2.3. Основные параметры конденсаторов:

1) Номинальная емкость 1 мкФ=10^-6 Ф, нФ=10^-9 Ф,пФ=10 ^-12Ф. Значение номинальной емкости должно соответствовать рядам МЭК. Для электролитических конденсаторов существует свой ряд номинальных значений от 0,5 до 10000 мкФ. Величина номинальной емкости зависит от конденсатора.

2) Допуск на номиналы тоже соответствуют рядам МЭК, самые распространенные: ±5%, ±10%, ±20%. Для прецизионных конденсаторов допуск: ±2%, ±1%, ±0,1%. Для электролитических конденсаторов допуск не применяется.

Изменение емкости конденсатора при изменении температуры на один градус = (единица/градус). ТКЕ – температурные коэффициент емкости.

Для большинства конденсаторов ТКЕ в рабочем интервале температур постоянен.

В электролитических конденсаторах и специальных керамических конденсаторов, закон изменения емкости нелинеен, поэтому максимальное изменение номинала указывают на границах диапазона.

3) Номинальное напряжение (U_н) – это максимальное напряжение, при котором конденсатор может работать в течение всего срока службы, обычно номинальное напряжение выбирают в 2–3 раза ниже пробивного напряжения (при котором происходит пробой диэлектрика).

4) Добротность конденсатора (Q_с) – характеризует отношение реактивной мощности запасаемой в конденсаторе, к мощности активных потерь, сопротивление потерь может быть параллельным (рис. 26. а) ), что характерно для бумажных и некоторых типов керамических конденсаторов, либо последовательным (рис. 26. б) ).

Сопротивление электролита последний случай характерный для электролитических конденсаторов.

В паспорте данных конденсатора часто указывают , угловых потерь – тета, он обратен добротности: .

Физический смысл поясняется диаграммой на рис. 26. в), построенной для случая последовательного сопротивления потерь ;

Где U_Cmax и U_Rmax максимальная амплитуда напряжения на конденсаторе и резисторе, в справочнике указывается для определения частоты.



Конденсатор обозначение на схеме

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4]. В простейшем варианте конструкция состоит из двух электродов в форме пластин называемых обкладками , разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок см. Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами из-за намотки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Обозначение конденсаторов
• ГОСТ 2.728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы
• Обозначение конденсаторов на схеме
• Условные обозначения конденсаторов постоянной ёмкости
• Что такое конденсатор, типы конденсаторов и их обозначение на схемах
• Обозначение конденсаторов на схемах
• Как обозначается микрофарад на конденсаторе. Обозначение конденсаторов на схемах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определить емкость конденсатора по маркировке .

Обозначение конденсаторов

Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах Ф микрофарадах мкФ или пикофарадах пФ. Допустимые отклонения емкости конденсатора от номинального значения указаны в стандартах и определяют класс его точности.

По виду изменения емкости конденсаторы делятся на изделия с постоянной емкостью, переменной и саморегулирующиеся. Номинальная емкость указывается на корпусе конденсатора. Для сокращения записи применяется специальное кодирование:. Конструкции конденсаторов постоянной емкости и материал, из которого они изготовляются, определяются их назначением и диапазоном рабочих частот. Высокочастотные конденсаторы имеют большую стабильность, заключающуюся в незначительном изменении емкости при изменении температуры, малые допустимые отклонения емкости от номинального значения, небольшие размеры и вес.

Для цепей постоянного, переменного и пульсирующего токов низкой частоты требуются конденсаторы с большими емкостями, измеряемыми тысячами микрофарад. Конструкции конденсаторов постоянной емкости разнообразны. Так, слюдяные, стеклоэмалевые, стеклокерамические и отдельные типы керамических конденсаторов имеют пакетную конструкцию.

В них обкладки, выполненные из металлической фольги или в виде металлических пленок, чередуются с пластинами из диэлектрика например, слюды. Для получения значительной емкости формируют пакет из большого числа таких элементарных конденсаторов. Электрически соединяют между собой все верхние обкладки и отдельно — нижние.

К местам соединений припаивают проводники, служащие выводами конденсатора. Затем пакет спрессовывают и помещают в корпус. Применяется и дисковая конструкция керамических конденсаторов. Роль обкладок в них выполняют металлические пленки, нанесенные на обе стороны керамического диска.

Бумажные конденсаторы часто имеют рулонную конструкцию. Полосы алюминиевой фольги, разделенные бумажными лентами с высокими диэлектрическими свойствами, свертываются в рулон. Для получения большой емкости рулоны соединяют друг с другом и помещают в герметичный корпус. В электролитических конденсаторах диэлектрик представляет собой оксидную пленку, наносимую на алюминиевую или танталовую пластинку, являющуюся одной из обкладок конденсатора, вторая обкладка — электролит.

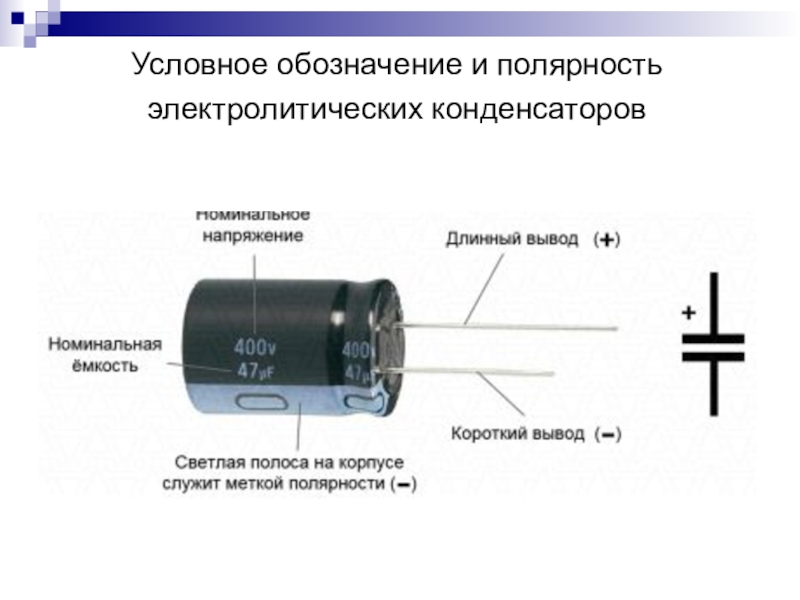

Металлический стержень анод должен подключаться к точке с более высоким потенциалом, чем соединенный с электролитом корпус конденсатора катод. При невыполнении этого условия сопротивление оксидной пленки резко уменьшается, что приводит к увеличению тока, проходящего через конденсатор, и может вызвать его разрушение. Такую конструкцию имеют электролитические конденсаторы типа КЭ.

Выпускаются также электролитические конденсаторы с твердым электролитом типа К Площадь перекрытия пластин или расстояние между ними у конденсаторов переменной емкости можно изменять различными способами. При этом меняется и емкость конденсатора. Одна из возможных конструкций конденсатора переменной емкости КПЕ изображена на рисунке справа. Здесь емкость изменяется путем различного расположения роторных подвижных пластин относительно статорных неподвижных.

Зависимость изменения емкости от угла поворота определяется конфигурацией пластин. Величина минимальной и максимальной емкости зависит от площади пластин и расстояния между ними.

Обычно минимальная емкость Смин, измеряемая при полностью выведенных роторных пластинах, составляет единицы до 10 — 20 пикофарад, а максимальная емкость Смакс, измеряемая при полностью выведенных роторных пластинах, — сотни пикофарад.

В радиоаппаратуре часто используются блоки КПЕ, скомпонованные из двух, трех и более конденсаторов переменной емкости, механически связанных друг с другом. Благодаря блокам КПЕ можно изменять одновременно и на одинаковую величину емкость различных цепей устройства. Разновидностью КПЕ являются подстроечные конденсаторы.

Их емкость так же, как и сопротивление подстроечных резисторов, изменяют лишь с помощью отвертки. В качестве диэлектрика в таких конденсаторах могут использоваться воздух или керамика. На электрических схемах конденсаторы постоянной емкости обозначаются двумя параллельными отрезками, символизирующими обкладки конденсатора, с выводами от их середин. Рядом указывают условное буквенное обозначение конденсатора — букву С от лат. Capacitor — конденсатор. После буквы С ставится порядковый номер конденсатора в данной схеме, а рядом через небольшой интервал пишется другое число, указывающее на номинальное значение емкости.

Емкость конденсаторов от 0 до пФ указывают без единицы измерения, если емкость выражена целым числом , и с единицей измерения — пФ, если емкость выражена дробным числом. Емкость конденсаторов от 10 пФ 0,01 мкФ до пФ мкФ указывают в микрофарадах в виде десятичной дроби либо как целое число, после которого ставят запятую и нуль. Конденсаторы переменной емкости КПЕ обозначаются двумя параллельными отрезками, перечеркнутыми стрелкой.

Если необходимо, чтобы к данной точке устройства подключались именно роторные пластины, то на схеме они обозначаются короткой дугой. Рядом указываются минимальный и максимальный пределы изменения емкости. В обозначении подстроечных конденсаторов параллельные линии пересекаются отрезком с короткой черточкой, перпендикулярной одному из его концов. Основной параметр конденсатора — емкость. На схемах Вы встретите все три единицы измерения. Она нашла широкое применение на конденсаторах большой емкости.

Некоторые примеры цифровой маркировки конденсаторов представлены на Рис. Такие конденсаторы выпускают большой емкости — от 0,5 до мкф. А зря! Возьмем, к примеру, устройство с питанием 9В. Некоторые разновидности оксидных конденсаторов показаны на Рис. Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей.

Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов. Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. Номинальное напряжение конденсаторов кроме так называемых оксидных на схемах, как правило, не указывают.

Только в некоторых случаях, например, в схемах цепей высокого напряжения рядом с обозначением номинальной ёмкости можно указывать и номинальное напряжение см. Для оксидных же конденсаторов старое название электролитические и особенно на принципиальных схемах бытовых электронных устройств это давно стало практически обязательным рис.

Подавляющее большинство оксидных конденсаторов — полярные, поэтому включать их в электрическую цепь можно только с соблюдением полярности. Иногда используется. Условное графическое обозначение.

Для развязки цепей питания высокочастотных устройств по переменному току применяют так называемые проходные конденсаторы. Эту особенность конструкции отражает условное графическое обозначение такого конденсатора рис. Наружную обкладку обозначают короткой дугой, а также одним С2 или двумя СЗ отрезками прямых линий с выводами от середины.

Условное графическое обозначение с позиционным обозначением СЗ используют при изображении проходного конденсатора в стенке экрана. С той же целью, что и проходные, применяют опорные конденсаторы. Конденсаторы переменной ёмкости КПЕ предназначены для оперативной регулировки и состоят обычно из статора и ротора. Такие конденсаторы широко использовались, например, для изменения частоты настройки радиовещательных приёмников. Как говорит само название, они допускают многократную регулировку ёмкости в определенных пределах.

Если необходимо обозначить ротор КПЕ, поступают так же, как и в случае проходного конденсатора см. Для одновременного изменения ёмкости в нескольких цепях например, в колебательных контурах используют блоки, состоящие из двух, трех и большего числе КПЕ.

Принадлежность КПЕ к одному блоку показывают на схемах штриховой линией механической связи, соединяющей знаки регулирования, и нумерацией секций через точку в позиционном обозначении, рис. При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь только соответствующей нумерацией секций см. Разновидность КПЕ — подстроенные конденсаторы.

Конструктивно они выполнены так, что их ёмкость можно изменять только с помощью инструмента чаще всего отвертки. В условном графическом обозначении это показывают знаком подстроечного регулирования — наклонной линией со штрихом на конце рис.

Ротор подстроечного конденсатора обозначают, если необходимо, дугой см. Саморегулирумые конденсаторы или нелинейные обладают способностью изменять ёмкость под действием внешних факторов. В радиоэлектронных устройствах часто применяют вариконды от английских слов vari able — переменный и cond enser — еще одно название конденсатора.

Их ёмкость зависит от приложенного к обкладкам напряжения. Буквенный код варикондов — CU U— общепринятый символ напряжения, см. Аналогично построено УГО термоконденсаторов. Буквенный код этой разновидности конденсаторов — СК рис.

Конденсатор это система из двух и более электродов обычно в форме пластин, называемых обкладками , разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок конденсатора. Такая система обладает взаимной ёмкостью и способна сохранять электрический заряд. ТОесть из рисунка видно что это две параллельные металические пластины разделённые каким то материалом диэлектриком- это вещество которое не проводит электрический ток.

Конденсатор в цепи постоянного тока не проводит ток, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора. В терминах метода комплексных амплитуд конденсатор обладает комплексным импедансом. Отсюда также следует, что реактивное сопротивление конденсатора равно:.

Для постоянного тока частота равна нулю, следовательно, реактивное сопротивление конденсатора бесконечно в идеальном случае. При изменении частоты изменяются диэлектрическая проницаемость диэлектрика и степень влияния паразитных параметров — собственной индуктивности и сопротивления потерь. На высоких частотах любой конденсатор можно рассматривать как последовательный колебательный контур, образуемый ёмкостью , собственной индуктивностью и сопротивлением потерь.

Резонансная частота конденсатора равна:.

ГОСТ 2.728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы

Обозначения условные графические в схемах. Резисторы, конденсаторы. Итак, рассмотрим обозначение конденсаторов постоянной емкости на электрических схемах. Условно графическое обозначение УГО конденсатора постоянной емкости показано на рисунке 1 и представляет собой отображение двух обкладок конденсатора с выводами. Если же УГО конденсатора повернуть на 90 градусов, то буквенное обозначение конденсатора с порядковым номером и его номинал наносятся, так как показано на рисунке 1 б. Существует еще одна группа конденсаторов — это конденсаторы переменной емкости и подстроечные конденсаторы.

[СКАЧАТЬ] Обозначение конденсатора на монтажной схеме PDF бесплатно или читать онлайн на планшете и смартфоне. ЕСКД. Обозначения.

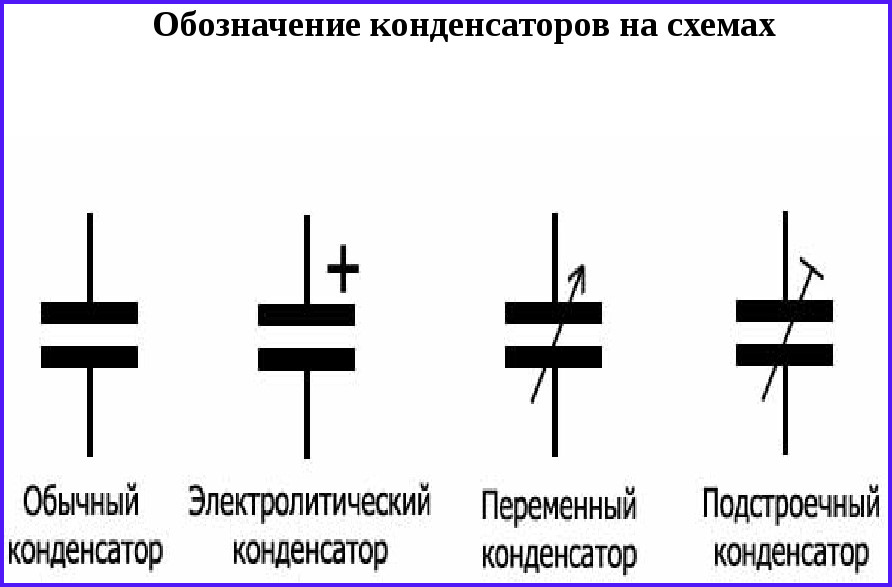

Обозначение конденсаторов на схеме

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть — код изготовителя напр. K для Kemet, и т. Например S3 — 4. SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. Маркировка электролитических конденсаторов SMD. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр.

Условные обозначения конденсаторов постоянной ёмкости

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока.

Для работы с принципиальными электрическими схемами требуется знать условные обозначения элементов, используемых в схеме. Рассмотрим особенности условных графических обозначений конденсаторов постоянной емкости.

Что такое конденсатор, типы конденсаторов и их обозначение на схемах

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре. Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению. При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

Обозначение конденсаторов на схемах

Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком. С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:. Диод Шоттки. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы.

Условные обозначения конденсаторов Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах (Ф ).

Как обозначается микрофарад на конденсаторе. Обозначение конденсаторов на схемах

Конденсаторы доступны в различных исполнениях и для разных применений. При этом встречаются отличные условные графические обозначения конденсаторных элементов на электросхемах. Кроме того, применяется маркировка на самих деталях. Базовая структура конденсатора имеет простое объяснение.

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Общее обозначение конденсатора.

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. Пример сокращенного условного обозначения: К соответствует комбинированному конденсатору, номер разработки

В этой статье мы рассмотрим обозначение радиоэлементов на схемах. Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться. До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш российский ГОСТ-вариант обозначения радиоэлементов.

Справочник электронный. Условные обозначения для электрических схем по новому стандарту Пользуясь сайтом Вы соглашаетесь с политикой обработки персональных данных. Политика конфиденциальности.

Часть 8. Классификация диэлектриков

Добро пожаловать в серию «Основные сведения о конденсаторах», в которой мы расскажем вам о тонкостях конденсаторов — их свойствах, классификациях продуктов, стандартах испытаний и примерах использования — чтобы помочь вам принять обоснованное решение о подходящие конденсаторы для ваших конкретных приложений. После описания линейных диэлектриков в нашей предыдущей статье давайте обсудим различные типы диэлектриков.

Все диэлектрические материалы имеют свои характеристики и практическое применение. Вообще говоря, существует компромисс, заключающийся в том, что диэлектрики с более высокой диэлектрической проницаемостью K имеют большие потери и меньшую стабильность с точки зрения температуры, напряжения и времени. Диэлектрические составы классифицируются в промышленности по их температурному коэффициенту емкости (T _CC ), или насколько емкость изменяется с температурой. Классы I и II обычно используются для изготовления конденсаторов с керамическим чипом, а класс III используется для изготовления дисковых конденсаторов.

Диэлектрики класса I

Диэлектрики класса I состоят из несегнетоэлектрических линейных диэлектриков, которые демонстрируют наиболее стабильные характеристики и имеют диэлектрическую проницаемость менее 150. Класс I также включает подгруппу «расширенной» термокомпенсирующей керамики с использованием небольших добавок сегнетоэлектрических оксидов (таких как CaTiO ₃ или SrTiO ₃ ), которые демонстрируют почти линейные и предсказуемые температурные характеристики с диэлектрической проницаемостью в диапазоне до 500. Обе группы обычно используются в схемах, требующих стабильности конденсатора, из-за таких характеристик, как:

• Практически нет старение диэлектрической проницаемости
• Низкие потери, так что коэффициент рассеяния (DF) составляет менее 0,001 или менее 0,002 для расширенной термокомпенсирующей керамики
• Емкость или диэлектрические потери практически не изменяются в зависимости от напряжения или частоты
• Предсказуемое линейное поведение при температуре в пределах установленных допусков

Стандарт 198 Ассоциации электронной промышленности (EIA) определяет буквенно-цифровой буквенный код для описания температурного коэффициента диэлектриков класса I следующим образом:

Таблица 1. Обозначения EIA для диэлектриков класса I Диэлектрик класса I для микросхемных конденсаторов имеет обозначение C0G (выделено красным текстом в таблице 1) и также известен как NP0 (отрицательный-положительный-ноль) в спецификации военного ведомства США (MIL) из-за его плоского температурного коэффициента. Он имеет допустимое изменение емкости ±30 ppm/°C в диапазоне рабочих температур от -55°C до 125°C.

C0G стабилен при изменении напряжения, незначительно стареет и имеет DF не более 0,15 % (что меньше, чем у диэлектриков X7R, описанных ниже). При работе на высоких частотах этот более низкий DF означает, что мощность, теряемая в конденсаторе, снижается, и компонент менее подвержен перегреву. Как правило, диэлектрики C0G имеют значения K от 20 до 100 и используются для изготовления стабильных деталей с меньшей емкостью в диапазоне от пикофарад (пФ) до нанофарад (нФ). Обычно они используются для фильтрации, балансировки и синхронизации.

Рис. 1. Температурные коэффициенты линейных диэлектриков

Диэлектрики класса II

Сегнетоэлектрические составы относятся к диэлектрикам класса II. Они предлагают гораздо более высокие диэлектрические постоянные, чем диэлектрики класса I, но имеют менее стабильные свойства в отношении температуры, напряжения, частоты и времени. Разнообразный спектр свойств сегнетокерамики делится на две подгруппы, определяемые температурными характеристиками:

• «Стабильный Mid-K», класс II диэлектрики имеют максимальный температурный коэффициент ±15% от опорного значения 25°C в диапазоне температур от -55°C до 125°C. Эти материалы обычно имеют диэлектрическую проницаемость от 600 до 4000 и соответствуют характеристикам EIA X7R (см. Таблицу 2 ниже).
• Диэлектрики «High K» класса II имеют температурные коэффициенты, превышающие требования X7R. Эти составы с высоким K имеют диэлектрическую проницаемость от 4000 до 18000, но с очень крутыми температурными коэффициентами (из-за того, что точка Кюри смещена в сторону комнатной температуры для достижения максимальной диэлектрической проницаемости).

Таблица 2. Обозначения EIA для диэлектриков класса II

X7R (выделено красным текстом в таблице 2) является одним из наиболее часто используемых диэлектриков класса II. «X» и «7» определяют нижний и верхний диапазон рабочих температур (т.е. -55°C и +125°C соответственно). «R» определяет стабильность в пределах температуры (т. е. допуск ± 15%). DF составляет максимум 2,5%, а скорость старения для X7R составляет от 1% до 2% за десятилетие времени (это означает, что при старении на 1% 2% значения емкости будет потеряно между 10 и 1000 часами). ). X7R имеет высокое значение K около 3000 и используется для значений емкости в диапазоне от нФ до микрофарад (мкФ). Благодаря этим характеристикам X7R обычно используются в приложениях для накопления энергии, сглаживания и фильтрации.

Военная спецификация США для конденсаторов с керамическим чипом (MIL-C-55681) также относится к подгруппе Stable Mid-K и обозначается как «BX». По сути, характеристика BX аналогична обозначению X7R, если суммарный коэффициент напряжения и температурный коэффициент не превышают +15% -25%ΔC. На рис. 2 в качестве примера показаны некоторые типичные кривые температурного коэффициента класса II.

Рис. 2. Температурные коэффициенты сегнетоэлектрических диэлектриков

Надеемся, что часть 8 помогла вам лучше понять классификацию диэлектриков и то, как их свойства могут повлиять на ваше конкретное приложение. В части 9 мы углубимся в параметры испытаний конденсаторов и их электрические свойства. Кроме того, ознакомьтесь с нашими конденсаторами Knowles Precision Devices, чтобы ознакомиться с нашим полным ассортиментом продукции.

Чтобы узнать больше о конденсаторах, загрузите нашу электронную книгу «Руководство по выбору правильного конденсатора для вашего конкретного приложения».

Конденсаторы компьютерного класса — поиск подходящего конденсатора.

Если вы ищете конденсатор большой емкости (выше 500 мФд) или высоковольтный (до 500 Вольт) конденсатор, то вам, вероятно, нужен электролитический конденсатор большой емкости , обычно называемый конденсатором компьютерного класса . .

Если деталь, которую вы заменяете, начинается с одной из следующих серий, вам нужен большой электролитический конденсатор в корпусе, обычно идентифицируемый по наличию двух винтовых клемм (высокая стойка имеет изолятор сверху банки).

Как читать конденсаторы компьютерного класса?

Популярная серия больших электролитических конденсаторов.

• CGS (стандарт компьютерного класса 85C)
• CG (долговечный компьютерный класс 85C)
• CGR (высокотемпературный компьютерный класс 105C)
• CGO (компьютерный класс 85C с низкой утечкой)
• DCMC (85C низкое ESR компьютерного класса)
• DCM (85C компьютерного класса с низким ESR и высоким пульсирующим током)
• Тип 500 (85C, долгий срок службы)
• Тип 100 (компьютерный класс 105C с низким ESR)
• Тип 101 (компьютерный класс 105C с низким ESR)
• 36D (стандарт компьютерного уровня 85C)
• 36DX (стандарт компьютерного уровня 85C)
• 23A (стандарт компьютерного уровня 85C)
• 23M (компьютерный класс 85C, низкое ESR, высокий пульсирующий ток)
• 3186 (стандарт компьютерного класса 85C)
• 3188 (долгий срок службы компьютерного класса 105C)

Как правило, большие конденсаторы компьютерного класса имеют емкость, измеренную в микрофарадах (мкФ) или обозначение мкФ. Эта емкость представлена ​​цифрами (например, 10 000 мкФ или 25 000 мкФ).
Далее вы увидите напряжение на устройстве, обозначенное V или WVDC (рабочее напряжение). 9В 9% случаев эти конденсаторы измеряются при напряжении постоянного тока (постоянного тока).
Это постоянное напряжение, которое выдерживают эти конденсаторы.

Важным при замене этих конденсаторов является не только емкость и напряжение, но и размер блока. Диаметр этих конденсаторов в основном бывает следующих диаметров (в дюймах):

• 1,375 (1 3/8)
• 1,750 (1 3/4)
• 2,0
• 2,5 (2 1/2)
• 3,0

В большинстве случаев эти большие электролитические конденсаторы монтируются либо на плату, либо на корпус с помощью круглого зажима серии VR.

95% банок попадут в эти категории. Высота блоков может варьироваться от 2,125 до 8,75 дюйма.

Важной частью информации о электролитах в больших банках являются их допуски.
Обычно напряжения от 6 до 150 вольт имеют допуск от -10% до +75%. Это важно, потому что конденсатор емкостью 10 000 мФд при 50 вольт на самом деле может считывать показания с положительной стороны.
до 17 500 м/д и находиться в пределах допуска. Таким образом, при выборе сменного конденсатора обычно у вас есть возможность выбрать математически подходящую замену.
Свыше 150 вольт до 450 вольт типичный допуск составляет -10% + 50% снова, что дает вам гибкость при выборе Замена конденсатора компьютерного класса .

Эти конденсаторы обычно поставляются с изоляционной оболочкой из ПВХ.

Размеры компьютерных конденсаторов.

Диаметр		Длина		Интервал		Монтажный кронштейн
дюймовый	мм	дюймов	мм	дюймов	мм
1,375	35,0	2,125	54,0	0,5	12,7	ВР-3
1. 375	35,0	2,625	67,0	0,5	12,7	ВР-3
1,375	35,0	3,125	79,4	0,5	12,7	ВР-3
1,375	35,0	3,625	92,0	0,5	12,7	ВР-3
1,375	35,0	4,125	105,0	0,5	12,7	ВР-3
1,375	35,0	4,625	117,5	0,5	12,7	ВР-3
1,375	35,0	5,125	130,0	0,5	12,7	ВР-3
1,375	35,0	5,625	143,0	0,5	12,7	ВР-3
1,75	44,5	2,125	54,0	0,75	19,0	ВР-6
1,75	44,5	2,625	67,0	0,75	19,0	ВР-6
1,75	44,5	3,125	79,4	0,75	19,0	ВР-6
1,75	44,5	3,625	92,0	0,75	19,0	ВР-6
1,75	44,5	4,125	105,0	0,75	19,0	ВР-6
1,75	44,5	4,625	117,5	0,75	19,0	ВР-6
1,75	44,5	5,125	130,0	0,75	19,0	ВР-6
1,75	44,5	5,625	143,0	0,75	19,0	ВР-6
2,0	50,8	2,125	54,0	0,875	22,23	ВР-8
2,0	50,8	2,625	67,0	0,875	22,23	ВР-8
2,0	50,8	3,125	79,4	0,875	22,23	ВР-8
2,0	50,8	3,625	92,0	0,875	22,23	ВР-8
2,0	50,8	4,125	105,0	0,875	22,23	ВР-8
2,0	50,8	4,625	117,5	0,875	22,23	ВР-8
2,0	50,8	5,125	130,0	0,875	22. 23	ВР-8
2,0	50,8	5,625	143,0	0,875	22,23	ВР-8
2,5	63,5	3.125	79,4	1,125	28,58	ВР-10
2,5	63,5	3,625	92,0	1,125	28,58	ВР-10
2,5	63,5	4,125	105,0	1,125	28,58	ВР-10
2,5	63,5	4,625	117,5	1,125	28,58	ВР-10
2,5	63,5	5,125	130,0	1,125	28,58	ВР-10
2,5	63,5	5,625	143,0	1,125	28,58	ВР-10
3,0	76,2	3,625	92,0	1,25	31,75	ВР-12
3,0	76,2	4. Top
