Конденсатор | Электроника.

Радиотехника

Конденса́тор (от лат. condensare — «уплотнять», «сгущать» или от лат. condensatio — «накопление») — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля.

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах.

Фара́д (русское обозначение: Ф; международное обозначение: F; прежнее название — фара́да) — единица измерения электрической ёмкости в Международной системе единиц (СИ), названная в честь английского физика Майкла Фарадея.

1 фарад равен ёмкости конденсатора, при которой заряд 1 кулон создаёт между его обкладками напряжение 1 вольт:1 Ф = 1 Кл/1 В.

Фарад является очень большой единицей измерения, поэтому емкость чаще всего измеряется в Микрофарадах или Пикофарадах, реже в Нанофарадах.

1 F = 1 000 000 µF

(µF) микрофарад (мкФ)

(nF) нанофарад (нФ)

(pF) пикофарад (пФ)

Содержание

• Обозначение конденсаторов на схеме
• Характеристики
• Ёмкость
• Номинальное напряжение
• Полярность
• Эквивалентное постоянное сопротивление (ЭПС или ESR)
• Таблица максимального значения емкостного сопротивления (ESR) у электролитических конденсаторов.
• Температурный коэффициент мощности (ТКМ)
• Соединение
• Параллельное соединение
• Последовательное соединение
• Конденсатор в цепях переменного тока
• Применение конденсаторов и их работа

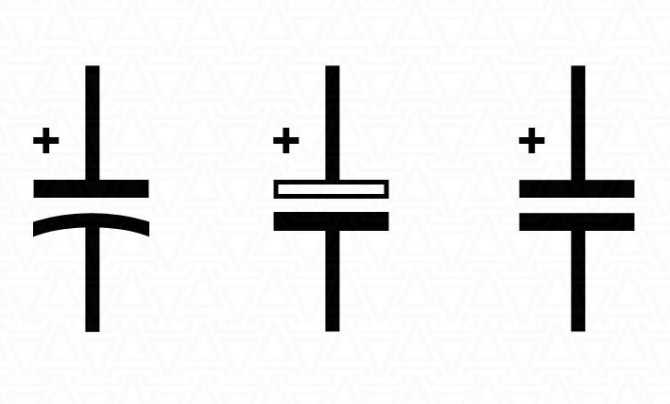

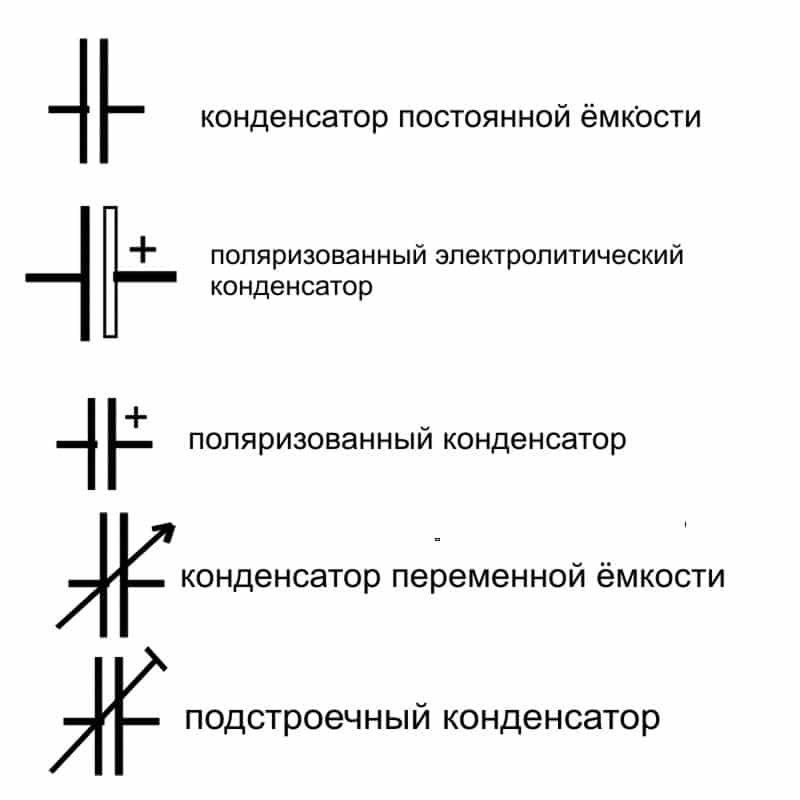

Обозначение конденсаторов на схеме

При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, то есть постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения. Для электролитических конденсаторов, а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ). Например так: «10 мкФ × 10 В».

Характеристики

Ёмкость

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов.

Номинальное напряжение

Важной характеристикой конденсаторов является номинальное напряжение — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.

Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. Эксплуатационное напряжение на конденсаторе должно быть не выше номинального.

Полярность

Многие конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Эквивалентное постоянное сопротивление (ЭПС или ESR)

Конденсатор имеет некое сопротивление, при нагреве электролитического конденсатора электролит, находящийся в нем теряет свои свойства и внутреннее сопротивление увеличивается.

Таблица максимального значения емкостного сопротивления (ESR) у электролитических конденсаторов.

Существуют специальные приборы (ESR-метр (англ.) для измерения этого достаточно важного параметра конденсатора, по которому можно часто определить пригодность его дальнейшего использования в определённых целях. Этот параметр, кроме собственно ёмкости (ёмкость — это основной параметр), часто имеет решающее значение в исследовании состояния старого конденсатора и принятия решения, стоит ли использовать его в определённой схеме или он прогнозируемо выйдет за пределы допустимых отклонений.

Компьютерные конденсаторы с низким ESR

Температурный коэффициент мощности (ТКМ)

Параметр, которым в большинстве случаев можно пренебречь. Эго мы рассматривать не будем.

Соединение

Параллельное соединение

Для получения больших ёмкостей конденсаторы соединяют параллельно. При этом напряжение между обкладками всех конденсаторов одинаково. Общая ёмкость батареи параллельно соединённых конденсаторов равна сумме ёмкостей всех конденсаторов, входящих в батарею.

Последовательное соединение

При последовательном соединении общая емкость всегда меньше минимальной ёмкости одного из конденсаторов, входящего в батарею. Однако при последовательном соединении уменьшается возможность пробоя конденсаторов, так как на каждый конденсатор приходится лишь часть разницы потенциалов источника напряжения.

Конденсатор в цепях переменного тока

Конденсатор не пропускает через себя постоянный ток.

https://yandex.ru/efir?stream_id=40eb5bfdf8ec946a8f8ba6a33f259258&from_block=player_context_menu_yavideo

Применение конденсаторов и их работа

Конденсаторы находят применение практически во всех областях электротехники.

• Конденсаторы (совместно с катушками индуктивности и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п.
• Конденсаторы применяются для сглаживания пульсаций выпрямленного или входного напряжения.
• В фотовспышках, электромагнитных ускорителях, импульсных лазерах с оптической накачкой, генераторах Маркса, (ГИН; ГИТ), генераторах Кокрофта-Уолтона и т. п. т.к. при быстром разряде конденсатора можно получить импульс большой мощности.
• Так как конденсатор способен длительное время сохранять заряд, то его можно использовать в качестве элемента памяти (см.  DRAM, Устройство выборки и хранения).
• Конденсатор может использоваться как двухполюсник, обладающий реактивным сопротивлением, для ограничения силы переменного тока в электрической цепи (см. Балласт).
• Процесс заряда и разряда конденсатора через резистор (см. RC-цепь) или генератор тока занимает определённое время, что позволяет использовать конденсатор во времязадающих цепях, к которым не предъявляются высокие требования временной и температурной стабильности (в схемах генераторов одиночных и повторяющихся импульсов, реле времени и т. п.).
• В электротехнике конденсаторы используются для компенсации реактивной мощности и в фильтрах высших гармоник.
• Конденсаторы способны накапливать большой заряд и создавать большую напряжённость на обкладках, которая используется для различных целей, например, для ускорения заряженных частиц или для создания кратковременных мощных электрических разрядов (см. генератор Ван де Граафа).
• Измерительный преобразователь малых перемещений: малое изменение расстояния между обкладками очень заметно сказывается на ёмкости конденсатора.
• Измерительный преобразователь влажности воздуха, древесины (изменение состава диэлектрика приводит к изменению ёмкости).
• В схемах РЗиА конденсаторы используются для реализации логики работы некоторых защит. В частности, в схеме работы АПВ использование конденсатора позволяет обеспечить требуемую кратность срабатывания защиты.
• Измерителя уровня жидкости. Непроводящая жидкость заполняет пространство между обкладками конденсатора, и ёмкость конденсатора меняется в зависимости от уровня.
• Фазосдвигающего конденсатора. Такой конденсатор необходим для пуска, а в некоторых случаях и работы однофазных асинхронных двигателей. Также он может применяться для пуска и работы трёхфазных асинхронных двигателей при питании от однофазного напряжения.
• Аккумуляторов электрической энергии (см. Ионистор). В этом случае на обкладках конденсатора должно быть достаточно постоянное значения напряжения и тока разряда. При этом сам разряд должен быть значительным по времени. В настоящее время идут опытные разработки электромобилей и гибридов с применением конденсаторов. Также существуют некоторые модели трамваев, в которых конденсаторы применяются для питания тяговых электродвигателей при движении по обесточенным участкам.

Ссылка на первоисточник:

https://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80

Алюминий электролитический | ООО Элеконд

Алюминиевый электролитический конденсатор содержит анодную и катодную фольги, разделенные конденсаторной бумагой, пропитанной конденсаторным электролитом, выполняющим роль катода.

Анод представляет собой пластину из алюминиевой фольги, площадь которой после электрохимического травления в 50-300 раз превышает площадь обычной фольги, а на поверхности которой электрохимически сформирована пленка Al2O3. Толщина оксидной пленки прямо пропорциональна постоянному напряжению, приложенному к фольге в процессе формирования оксида. Al2O3 выступает в качестве диэлектрика в алюминиевых конденсаторах.

Катод представляет собой пластину из алюминиевой фольги, емкость которой в 3-10 раз превышает емкость анода.

К50-15

Отличительной особенностью является расширенный диапазон рабочих температур от -60°С до +125°С. Проверка качества, проведенная ОАО «Элеконд», показала, что при +125°С гарантированный срок службы типа К50-15 составляет не менее 1 300 часов (1000 часов по ТУ) и не менее 10 000 часов при +60°С.

К50-17

Конденсаторы пригодны для работы в импульсных схемах и могут применяться в лазерной, медицинской и сварочной технике. Частота импульсов — 1/10 Гц макс. Количество импульсов — 100 000 мин

К50-27

Конденсаторы отличаются высоким номинальным напряжением (400 и 450 В) и ресурсом работы не менее 10 000 часов при температуре +60°С; успешно применяется в преобразователях, источниках вторичного питания, устройствах общего назначения и специальных устройствах. Тип К50-27 доступен в сериях общего и специального назначения.

K50-29

Конденсаторы постоянной емкости Polar в неизолированном корпусе доступны во всеклиматическом и умеренном/холодном климатическом исполнении.

К50-37

Отличие заключается в высоком заряде, накапливаемом на пластинах. Основные области применения: медицинское оборудование, кассовые аппараты, железнодорожный транспорт, источники питания, лазерные системы, сварочное оборудование и т. д.

К50-68

Дизайн полностью соответствует требованиям заказчиков. Этот тип в основном используется в аудио- и видеоаппаратуре, автомобильной промышленности и т. д.

К50-77

Конденсаторы применяются в силовых преобразователях, блоках преобразователей частоты, выпрямителях и т.д. Тип К50-77 является предпочтительным конденсатором для электромобилей и среди бытовых алюминиевых электролитических конденсаторов имеет наибольшее значение электрической мощности. Диапазон рабочих температур -40°С…+85°С.

К50-77 ОТК

Конденсаторы применяются в силовых преобразователях, преобразователях частоты, выпрямителях и т.д. Тип К50-77 является предпочтительным конденсатором для электромобилей и среди бытовых алюминиевых электролитических конденсаторов имеет наибольшее значение электрической мощности. Диапазон рабочих температур -40°С…+85°С.

K50-80

Конденсаторы — винтовой конденсатор с низким импедансом. Его отличие заключается в расширенном диапазоне рабочих температур от -60°С до +100°С. Тип предназначен для питания электронных устройств различного назначения.

К50-81

Конденсаторы — радиальный низкоимпедансный конденсатор. Его отличие заключается в расширенном диапазоне рабочих температур от -60°С до +100°С. Тип предназначен для питания электронных устройств различного назначения.

К50-83

Конденсаторы — низкоомный конденсатор с радиальными проволочными выводами. Дизайн компактный. Отличием является расширенный диапазон рабочих температур от -60°С до +100°С.

K50-84

Конденсаторы — низкоимпедансный радиальный винтовой конденсатор. Дизайн компактный. Отличием является расширенный диапазон рабочих температур от -60°С до +100°С.

К50-85

Конденсаторы — компактный, полярный, фиксированный конденсатор с осевыми проволочными выводами. Его отличие заключается в расширенном диапазоне рабочих температур от -60°С до +125°С; длительный период эксплуатации при высоких электрических нагрузках.

К50-86

Конденсаторы — полярный радиальный винтовой конденсатор компактной конструкции в изолированном корпусе. Диапазон рабочих температур от -40°С до +85°С.

К50-87

Конденсаторы — осевой выводной конденсатор с продольной обжимкой корпуса, увеличенным сроком службы и механической стабильностью. Диапазон рабочих температур от -60°С до +125°С.

К50-88

Радиально-выводные конденсаторы с продольной обжимкой корпуса, увеличенным сроком службы и механической стабильностью. Диапазон рабочих температур от -60°С до +125°С

К50-89

Радиально-выводные конденсаторы с продольной обжимкой корпуса, увеличенным сроком службы и механической стабильностью. Диапазон рабочих температур от -60°С до +125°С

К50-90

Высоконадежные полярные радиальные винтовые конденсаторы. Наработка при ВД и Т=85°С – 1 000 часов; в легком режиме работы наработка 100 000 часов.

К50-91

Высоконадежные полярные радиальные винтовые конденсаторы. Наработка при ВД и Т=85°С 1000 часов; в легком режиме работы наработка 100 000 часов.

K50-92

Конденсаторы — конденсатор с осевым выводом. Диапазон рабочих температур от -60°С до +100°С. Стандартная шкала номиналов: UR = 6,3…450 В; CR=1 мкФ…4 700 мкФ. Конденсаторы типа К50-92 могут заменять конденсаторы типов К50-29, К50-20, К50-24, К50-27.

К50-92 ОТК

Конденсаторы — конденсатор с осевым выводом. Диапазон рабочих температур от -60°С до +100°С. Стандартная шкала номиналов: UR = 6,3…450 В; CR=1 мкФ…4 700 мкФ. Типа К50-92 можно заменить конденсаторы К50-29, К50-20, К50-24, К50-27.

K50-93

Конденсаторы — это полярный постоянный конденсатор. Тип конденсатора изготавливается для внутренней проводки с требованиями к влажности воздуха 98% при Т=35°С и при Т=25°С в цепях постоянного и пульсирующего тока.

K50-94

Это небольшой алюминиевый электролитический конденсатор с защелкой. Диапазон рабочих температур от -60°С до +125°С. Конденсатор типа К50-94 может быть использован в качестве импортозамещения импортных высоковольтных малогабаритных защелкивающихся алюминиевых электролитических конденсаторов.

K50-95

Это алюминиевые электролитические микросхемы-конденсаторы для поверхностного монтажа. Диапазон рабочих температур от -60°С до +100°С. Конденсатор типа К50-95 может использоваться в качестве импортозамещения зарубежных алюминиевых электролитических чип-конденсаторов поверхностного монтажа.

К50-96

Миниатюрные и малогабаритные алюминиевые электролитические конденсаторы с диапазоном рабочих температур от -60 до +105°С

К50-97

Полярные, герметичные, неизолированные, фиксированные микросхемы-конденсаторы.

K50-98

Полярные, герметичные, изолированные конденсаторы с радиальными выводами и защелкивающиеся конденсаторы. Конденсаторы пригодны для применения в цепях постоянного, пульсирующего и импульсного тока во вторичных источниках питания и преобразовательной технике. Конденсаторы доступны в версии для всеклиматического и умеренного/холодного климата.

К50-99

Конденсаторы постоянной емкости Polar предназначены для внутренней установки с требованиями по устойчивости к повышенной влажности 98% при температуре 25°С и 35°С. Запечатанный. В изолированном корпусе с радиальными зажимными клеммами.

К50-100

Конденсаторы постоянной емкости Polar предназначены для внутренней установки с требованиями по устойчивости к повышенной влажности 98% при температуре 25°С и 35°С, для работы в цепях постоянного и импульсного тока радиоэлектронной аппаратуры. Запечатанный. В изолированном футляре с затыльником или без него. Радиальные выводы с винтовыми клеммами.

К50-101

Конденсаторы постоянной емкости Polar предназначены для внутренней установки с требованиями по устойчивости к повышенной влажности 98% при температуре 35°С, для работы в цепях постоянного и импульсного тока радиоэлектронной аппаратуры. Запечатанный. В голом корпусе закреплен на пластиковой диэлектрической платформе.

К50-102

Конденсаторы постоянной емкости Polar предназначены для внутренней установки с требованиями по устойчивости к повышенной влажности 98% при температуре 35°С, для работы в цепях постоянного и импульсного тока радиоэлектронной аппаратуры. Запечатанный. В изолированном корпусе с радиальными выводами.

К50-103

Конденсаторы постоянной емкости Polar предназначены для внутренней установки с требованиями по устойчивости к повышенной влажности 98% при температуре 25°С и 35°С, для работы в цепях постоянного импульсного тока радиоэлектронной аппаратуры. Запечатанный. В утепленном футляре с затыльником или без него. Радиальные выводы с винтовыми клеммами.

К50-104

Малогабаритные полярные конденсаторы постоянной емкости в изолированном корпусе с радиальными выводами. Конденсаторы предназначены для работы в цепях постоянного и импульсного тока вторичных источников питания и преобразовательной техники. Конденсатор доступен в северном климатическом исполнении.

К50-105

Конденсаторы предназначены для работы в цепях постоянного и импульсного тока вторичных источников питания и преобразовательной техники. Конденсатор доступен в северном климатическом исполнении. Полярный. Запечатанный. В изолированном корпусе с радиальными зажимными клеммами.

К50-106

Конденсаторы постоянной емкости Polar. Запечатанный. В утепленном футляре с затыльником или без него. Радиальные выводы с винтовыми клеммами.

470 мкФ 25 В NP Высококачественный электролитический конденсатор, сертификация RECH и SGS.

Описание

470 мкФ 25 В NP Высококачественный электролитический конденсатор, срок службы 3000 часов при 85℃, размер 13*21, пульсирующий ток 520 мА.

470 мкФ 25 В NP Высококачественный электролитический конденсатор подходит для передачи сигналов, а другие полярности необходимы для обращения изменений в цепи.

Спецификация неполяризованных алюминиевых электролитических конденсаторов

Размеры (мм)

Коэффициент частоты номинального пульсирующего тока

Температурный коэффициент

Стандартные рейтинги (при 120 Гц, 85 ° C)

Наши сертификаты

.

Часто задаваемые вопросы:

Q1. Могу ли я получить образцы конденсаторов?

 A: Да, приветствуем образцы для тестирования и проверки качества, образцы заводских брендов бесплатны.

Q2. Что насчет времени выполнения?

A: Образцу требуется 3-5 дней, массовому заказу требуется 2 недели.

Q3. Как вы отправляете товар и сколько времени занимает доставка?

A: Обычно мы отправляем через DHL, UPS, FEDEX или TNT, доставка обычно занимает 3-5 дней.
