Пленочные конденсаторы WIMA (MKP10, MKP4, FKP2, MKS4, MKP2)

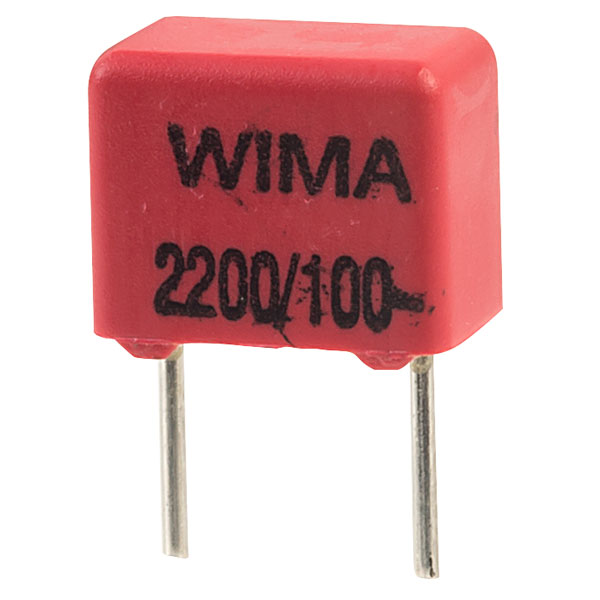

Пленочные конденсаторы WIMA: европейское качество для Вашего устройства





Немецкая компания WIMA — один из немногих производителей, создающих и активно продвигающих на рынке современные модели пленочных конденсаторов в чип-исполнении. Конденсаторы WIMA отличаются высокой надежностью и стабильностью параметров, а технология их производства соответствует директиве RoHS (Restriction of Hazardous Substance), ограничивающей содержание вредных веществ в различных потребительских товарах, принятой Европейским Союзом в 2003 году. Диапазон значений рабочего напряжения (230–440VAC) и емкости (от 0.68 µF до 75 µF) делает пленочные чип-конденсаторы WIMA современным аналогом почти всех выпускаемых в мире пленочных конденсаторов в корпусах с гибкими выводами.


Главное преимущество компании WIMA среди конкурентов заключается в том, что она производит самые миниатюрные пленочные конденсаторы из всех существующих сегодня на мировом рынке. Малые габариты достигаются за счет применения пленок, которые изготавливаются на специальных прецизионных станках, являющихся ноу-хау фирмы и представляющих собой коммерческую тайну.


Пленочные конденсаторы WIMA, представленные в нашем интернет-магазине radiodetali.com.ua, по своей конструкции  делятся на два типа: с металлизацией на диэлектрике и с обкладками из фольги.


Обкладкой конденсатора с металлизацией на диэлектрике служит тонкая металлическая пленка из алюминия, нанесенная на пленку диэлектрика. Выполненные таким образом пластины поочередно соединены с контактами конденсатора. Эта конструкция позволяет создавать устройства с наиболее выгодным отношением емкость/размер. Такие конденсаторы отличаются повышенной стабильностью, улучшенными частотными и импульсными характеристиками, также обеспечивают более низкие искажения при применении в звуковых цепях. Именно поэтому эти конденсаторы часто ищут как «конденсаторы для звука» или «аудио- конденсаторы «. Металлизированные полипропиленовые конденсаторы достаточной емкости могут успешно применяться в фильтрах акустических систем.


Особенность конденсаторов с металлизацией на диэлектрике — способность к самовосстановлению после пробоя. Если при перенапряжении произошел разрыв диэлектрика, то через место пробоя начинает протекать ток, который будет разогревать металлическую пленку около места пробоя. Постепенно разогреваясь, металл расплавляется, испаряется и «забивает» поврежденный участок. В результате диэлектрическая прочность восстанавливается.


В фольгированых конденсаторах слои диэлектрика чередуются со слоями тонкой фольги, которые соединены одним из своих краев с контактами конденсатора. Фольгированные полипропиленовые конденсаторы WIMA FKP — обладают всеми преимуществами полипропиленовых металлизированных конденсаторов, дополнительно выдерживают большие токи, а также имеют очень низкое эквивалентное последовательное сопротивление. К недостаткам можно отнести достаточно крупные для своей емкости габариты.


В качестве диэлектрика производитель конденсаторов WIMA использует диэлектрики PET (Polyethylene naphthalate, полиэтилен нафталат) и PSS (Polyphenylene sulphide, полипропилен сульфид).


Еще одной отличительной чертой пленочных конденсаторов WIMA является пластиковый корпус, выполненый из огнеупорного пластика и дающий массу преимуществ:


• Прогрев тела конденсатора при пайке происходит более равномерно, исключая возможность повреждения конденсатора на этапе монтажа. В связи с этим, требования к технологии пайки становятся более мягкими.


• Отсутствует опасность повреждения или отслоения контактов, связанная с эластичностью конденсатора.


• Отсутствует опасность расслаивания конденсатора во время пайки.


В нашем магазине вы можете найти следующие типы конденсаторов WIMA:


MKP10 – отличные конденсаторы для звука(в частности акустика и ламповые усилители), также для видеотехники, светооборудования, применяется в телевизорах и мониторах и импульсных блоках питания.


Обладают следующими особенностями:

-высокая устойчивость к пульсациям


-способность к самовосстановлению после пробоя


— очень низкий коэффициент рассеивания


-значение отрицательной емкости изменяется обратно пропорционально температуре


-изготовлено согласно RoHS 2011/65/EU


Диэлектрик изготовлен из полипропиленовой пленки, электроды же представляют собой металлизированную пленку.









                                                                MKP10

Код товара
номинал (F, V)
допуск(%)
шаг(мм)
Размеры(мм)

36751
68 nF 250 V
±10%



30611
470 nF 250 V
±10%
22
26x7x16

31200
1 µF 100 V
±10%
22. 5
10.5x19x26.5

21288
1 µF 400 V
±20%
27,5
13x24x31.5

36336
2.2 µF 400 V
±20%
37,5
17x29x41.5





MKP4 – также часто применяются в звуковых усилителях,  кроме того могут быть применены в схемах выборки и хранения, времяизмерительных приборах, осциллографах, высокочастотных коммутаторах.


Обладают следующими особенностями:

-способность к самовосстановлению после пробоя


— очень низкий коэффициент рассеивания


-значение отрицательной емкости изменяется обратно пропорционально температуре


-очень низкое диэлектрическое поглощение


-изготовлено согласно RoHS 2011/65/EU


Диэлектрик представляет собой полипропиленовую пленку, электроды изготовлены с помощью технологии вакуумного напыления.

















                                                              MKP4

Код товара
номинал (F, V)
допуск(%)
шаг(мм)
Размеры(мм)

23440
100 nF 250 V
±10%
10
5x11x13

21958
150 nF 1000 V
±10%
22.5
8,5×18,5×26,5

31442
220 nF 630 V
±10%
22.5
7,2×16.5×26.5

21957
220 nF 1000 V
±10%
22. 5
11x21x26,5

45459
470 nF 250 V
±10%
15
7x14x18

45572
1 µF 100 V
±10%
22.5
7×16.5×26.5

36070
1 µF 1000 V
±10%
37.5
17x29x41,5

45573
2,2 µF 250 V
±10%
22.5
11x21x26.5

36746
2.2 µF 400 V
±10%
27,5
15x26x31,5

36338
2. 2 µF 630 V
±10%
37.5
17x29x41.5

30408
4,7 µF 100 V
±10%
27,5
13x24x31.5

37154
4,7 µF 400 V
±10%
37.5
18.2×31.5×41.5

45755
10 µF 250 V
±10%
37,5
19x32x41.5


FKP2 – высокоточные и миниатюрные конденсаторы для схем выборки и хранения, времяизмерительной техники, колебательных контуров(в качестве фильтра), осциллографах, аудио-техники.


Обладают следующими особенностями:


-высокая устойчивасть к пульсациям


-2. 5% точность


-очень низкий коэффициент рассеяния


-значение отрицательной емкости именяется обратно пропорционально температуре


-очень низкое диэлектрическое поглощение


-изготовлено согласно RoHS 2011/65/EU


Полипропиленовый пленочный диэлектрик, фольгированные электроды.


























                                                                        FKP2

Код товара
номинал (F, V)
допуск(%)
шаг(мм)
Размеры(мм)

19944
100 pF 100 V
±2,5%
5
4.5x6x7.2

45563
100 pF 1000 V
±5%
5
4. 5x6x7.2

19945
150 pF 100 V
±2,5%
5
4.5x6x7.2

19946
220 pF 100 V
±2,5%
5
4.5x6x7.2

45564
220 pF 1000 V
±5%
5
4.5x6x7.2

19947
330 pF 100 V
±2,5%
5
4.5x6x7.2

48079
330 pF 1000 V
±5%
5
4.5x6x7.2

17272
470 pF 100 V
±2,5%
5
4. 5x6x7.2

45565
470 pF 1000 V
±5%
5
5.5x7x7.2

19948
680 pF 100 V
±2,5%
5
4.5x6x7.2

48080
680 pF 1000V
±5%
5
5.5x7x7.2

19949
1 nF 100 V
±2,5%
5
4.5x6x7.2

45561
1 nF 630 V
±5%
5
4,5x6x7,2

19950
2,2 nF 100 V
±2,5%
5
4. 5x6x7.2

45566
2,2 nF 630 V
±10%
5
5,5x7x7,2

19951
3.3 nF 63 V
±2,5%
5
4,5×5,5×7,2

29141
3,3 nF 100 V
±2,5%
5
4.5x6x7.2

44622
3,3 nF 250 V
±5%
5
5.5x7x7.2

45562
3,3 nF 630 V
±5%
5
6,5x8x7,2

19952
4,7 nF 100 V
±2,5%
5
5. 5x7x7.2

45567
4,7 nF 630 V
±10%
5
6,5x8x7,2

19583
10 nF 100 V
±2,5%
5
6.5x8x7.2


MKS4 – конденсаторы для общего применения в цепях постоянного тока, например, для схем обхода(By-Pass), коммутации, сглаживания напряжения, времяизмерительных приборов, также в качестве блокирующего конденсатора.

Обладают следующими особенностями:


-способность к самовосстановлению после пробоя


-изготовлено согласно RoHS 2011/65/EU


Состоит из  полиэтилентерефталатового пленочного диэлектрика, электроды изготовлены с помощью вакуумного напыления.








                                           MKS4

Код товара
номинал (F, V)
допуск(%)
шаг(мм)
Размеры(мм)

31197
10 nF 1000 V
±5%
15
5 x 11 x 13

31538
330 nF 63 V
±5%
10


25157
470 nF 1000 V
±10%
27. 5
15 x 26 x 31,5

31537
1 µF 63 V
±10%
10






MKP2 – конденсаторы применяются в высокочастотных цепях:  для схем выборки и хранения, времяизмерительной техники, осциллографов, высокочастотных коммутаторов.


Обладают следующими особенностями:


— способность к самовосстановлению после пробоя


— Повышенная устойчивость к пульсациям при напряжениях свыше 250В в цепях постоянного тока


— очень низкий коэффициент рассеяния


— Значение отрицательной емкости изменяется обратно пропорционально температуре


— Очень низкое диэлектрическое поглощение


-изготовлено согласно RoHS 2011/65/EU


Диэлектрик представляет собой полипропиленовую пленку, электроды изготовлены с помощью технологии вакуумного напыления.










                                               MKP2

Код товара
номинал (F, V)
допуск(%)
шаг(мм)
Размеры(мм)

44313
10 nF 400 V
±5%
5
3,5×8,5×7,2

45568
22 nF 400 V
±5%
5
4,5×9,5×7,2

7952
47 nF 100 V
±5%
5
3.5×8.5×7.2

45569
47 nF 400 V
±5%
5
7,2x13x7,2

45570
100 nF 250 V
±5%
5
5x10x7,2

45571
220 nF 250 V



С полным ассортиментом представленных у нас пленочных конденсаторов WIMA Вы можете ознакомиться у на сайте в разделе — ПЛЁНОЧНЫЕ МКТ, FKP, MKP.
