1. Проверка исправности биполярных тразисторов

2. Виды транзисторов и их применение

В технике используются различные виды
транзисторов – биполярные, полевые,
составные, многоэмиттерные, фототранзисторы
и тому подобные. В данном случае будут
рассматриваться наиболее распространенные и
простые — биполярные транзисторы. Такой
транзистор имеет 2 р-n перехода. Его можно
представить как пластину с чередующимися
слоями с разными типами проводимости. Если в
крайних областях полупроводникового прибора
преобладает дырочная проводимость (p), а в
средней – электронная проводимость (n), то

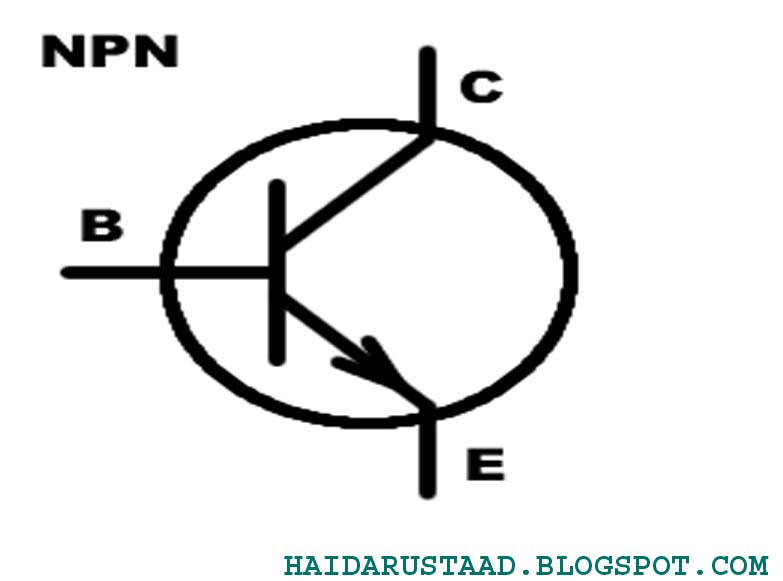

прибор называется транзистор р-n-p. Если
наоборот, то прибор называется транзистором
типа n-p-n. Для разных видов биполярных
транзисторов меняется полярность источников
питания, которые подключаются к нему в
схемах. Наличие в транзисторе двух переходов
позволяет представить в упрощенном виде его
эквивалентную схему как последовательное
соединение двух диодов.

3. Порядок проверки устройства — следуем по инструкции

Процесс измерений состоит из
следующих этапов:
проверка работы измерительного
прибора;
определение типа транзистора;
измерение прямых сопротивлений
эмиттерного и коллекторного
переходов;
измерение обратных
сопротивлений эмиттерного и
коллекторного переходов;
оценка исправности транзистора.

4. Проверка транзисторов

При проверке исправности биполярного транзистора можно упрощённо считать, что каждый из
переходов биполярного транзистора является аналогом диода (Рис. 1)
Рис.1
Поэтому для проверки исправности транзистора необходимо проверить исправность переходов
база — коллектор, база – эмиттер по методике проверки исправности полупроводникового
диода.
После этого необходимо проверить отсутствие пробоя между коллектором и эмиттером
транзистора. Сопротивление между коллектором и эмиттером транзистора при любой
полярности приложения щупов мультиметра должно быть близко к бесконечности.
Некоторые типы мощных транзисторов могут иметь встроенный демпферный диод между
коллектором и эмиттером, а так же защитный резистор 30-50 Ом между эмиттером и базой
(Рис.2)
Рис.2
То есть между базой и эмиттером такого транзистора мультиметр будет показывать сопротивление 30-50 Ом
при любой полярности приложения щупов, а между коллектором и эмиттером прозваниваться как диод. И это
нормально. Это нужно учитывать при определении исправности такого транзистора, что бы не отправить в
мусор абсолютно исправную деталь.

5. Перед проверкой

Перед тем, как проверить биполярный
транзистор мультиметром, необходимо
убедиться в исправности
измерительного прибора. Для этого
вначале надо проверить индикатор
заряда батареи мультиметра и, при
необходимости, заменить батарею. При
проверке транзисторов важна будет
полярность подключения. Надо
учитывать, что у мультиметра на выводе
«COM» имеется отрицательный полюс,
а на выводе «VΩmA» – плюсовой. Для
определенности к выводу «COM»
желательно подключить щуп черного
цвета, а к выводу «VΩmA» -красного.

6. Проверка транзистора мультиметром

На следующем этапе проверки переключатель операций
мультиметра устанавливается в положение измерения
сопротивлений. Выбирается предел измерения в «2к».
Перед тем, как проверить pnp транзистор мультиметром,
надо минусовой щуп подключить к базе устройства. Это
позволит измерить прямые сопротивления переходов
радиоэлемента типа p-n-p. Плюсовой щуп подключается по
очереди к эмиттеру и коллектору. Если сопротивления
переходов равны 500-1200 Ом, то эти переходы исправны.
При проверке обратных сопротивлений переходов к базе
транзистора подключается плюсовой щуп, а минусовой по
очереди подключается к эмиттеру и коллектору
Проверка npn транзистора мультиметром происходит по
такой же методике, но при этом полярность подключаемых
щупов меняется на противоположную. По результатам
измерений определяется исправность транзистора:
если измеренные прямое и обратное сопротивления перехода
большие, то это значит, что в приборе имеется обрыв;
если измеренные прямое и обратное сопротивления
перехода малы, то это означает, что в приборе имеется
пробой. В обоих случаях транзистор является неисправным.

7. Оценка коэффициента усиления

Характеристики транзисторов
обычно имеют большой разброс
по величине. Иногда при сборке
схемы требуется использовать
транзисторы, у которых имеется
близкий по величине
коэффициент усиления по току.
Мультиметр позволяет подобрать
такие транзисторы. Для этого в
нем имеется режим переключения
«hFE» и специальный разъем для
подключения выводов
транзисторов 2 типов. Подключив
в разъем выводы транзистора
соответствующего типа можно
увидеть на экране величину
параметра h31.

8. Вывод

Вывод: С помощью мультиметра
можно определить исправность
биполярных транзисторов. Для
проведения правильных
измерений прямого и обратного
сопротивлений переходов
транзистора необходимо знать
тип транзистора и маркировку
его выводов. С помощью
мультиметра можно подобрать
транзисторы с желаемым
коэффициентом усиления.

English
Русский
Правила

Проверка транзисторов с помощью мультиметра

Как проверить транзистор мультиметром, как проверить биполярный транзистор не выпаивая, проверить полевой транзистор мультиметром

Почему не работает транзистор

Наиболее вероятные причины, по мнению специалистов, выхода из строя триода в схеме следующие:

  • когда пропадает (обрывается) один из переходов;
  • пробой перехода;
  • пробой на одном из участков эмиттера или коллектора;
  • потеря мощности полупроводниковым прибором в работе;
  • визуальные повреждения выводов транзистора.

Признаки, по которым можно определить визуально поломку триода в схеме: потемнение или изменение первоначального цвета полупроводникового прибора, изменение его формы «выпуклость», наличие черного пятна.

Как проверить транзисторКак проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов.

Проверка транзистора мультиметром (тестером) (прозвонка транзистора) производится следующим образом. Для лучшего понимания процесса на рисунке изображён “диодный аналог” npn-транзистора. Т.е. транзистор как бы состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.

  • База – Эмиттер (BE): соединение должно вести себя как диод и
    проводить ток только в одном направлении.
  • База – Коллектор (BC): соединение должно вести себя как диод и
    проводить ток только в одном направлении.
  • Эмиттер – Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При прозвонке pnp-транзистора “диодный аналог” будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае “Эмиттер – Коллектор” – ни в каком направлении.

Классификация транзисторов.

Источник: http://ElectroInfo.net/praktika/kak-pravilno-prozvonit-tranzistor.html

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Источник: http://asutpp.ru/kak-proverit-razlichnye-tipy-tranzistorov-multimetrom.html

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Источник: http://supply24.online/index.php?route=octemplates/blog_article&cpath=3&oct_blog_article_id=10

С чего нужно начать?

Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.

Узнать, что за модель вы используете, можно посмотрев на его маркировку.

Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

  • Модель транзистора.
  • Страна производитель.
  • Выпускающая фирма.
  • Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Источник: http://electrikexpert.ru/kak-proverit-tranzistor-multimetrom/

Как пользоваться цифровым мультиметром

Для того чтобы провести измерения, тестер подключается набором проводов к измеряемому элементу. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом — контактный щуп. Порядок измерения электронным мультиметром в общем виде можно представить в виде следующих действий:

  1. Включить устройство, нажав на кнопку ON/OFF.
  2. Вставить штекера проводов в соответствующие гнёзда на панели. COM — общее гнездо для подключения щупа. V/Ω — положительное гнездо для подключения щупа.
  3. Поворотный выключатель установить в положение диодной прозвонки «o)))».
  4. Прижать измерительные щупы к выводам прибора.
  5. Снять показания с экрана.

Кроме метода прозвонки, если позволяет тестер, можно провести измерения полупроводникового элемента установив переключатель в положение hFE. В таком случае провода и щупы не понадобятся. Но этот метод подходит только для биполярных приборов.

Источник: http://pochini.guru/sovety-mastera/kak-proverit-tranzistor-multimetrom

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

  • Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
  • Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
  • После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
  • Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Источник: http://electrikexpert.ru/kak-proverit-tranzistor-multimetrom/

Проверка простой схемой включения транзистора

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как “ключ”. Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора.

Это очень важно, иначе транзистор “сгорит” во время проверки. Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании – гаснуть. Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.

Проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

Источник: http://ElectroInfo.net/praktika/kak-pravilno-prozvonit-tranzistor.html

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

Мультиметр с функцией проверки транзисторов

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Источник: http://supply24.online/index.php?route=octemplates/blog_article&cpath=3&oct_blog_article_id=10

Как проверить транзистор не выпаивая его?

Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.

Так как проверить транзистор не выпаивая его из схемы?

  • Сначала нужно убедиться в его целостности.
  • Затем проверить его генерацию.
  • Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
  • Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан. В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

Источник: http://electrikexpert.ru/kak-proverit-tranzistor-multimetrom/

Основные причины неисправности

Наиболее часто встречающиеся причины выхода из рабочего состояния триодного элемента в электронной схеме следующие:

  1. Обрыв перехода между составными частями.
  2. Пробой одного из переходов.
  3. Пробой участка коллектора или эмиттера.
  4. Утечка мощности под напряжением цепи.
  5. Видимое повреждение выводов.

Характерными внешними признаками такой поломки являются почернение детали, вспучивание, появление черного пятна. Поскольку эти изменения оболочки происходят только с мощными транзисторами, то вопрос диагностики маломощных остается актуальным.

Источник: http://slarkenergy.ru/oborudovanie/datchiki/kak-proveryat-tranzistor.html

Разбить биполярный транзистор на диоды

Рисунок, представленный среди текста, демонстрирует схему замещения транзистора двумя диодами. Позволит рассматривать усилительный элемент, представив суммой двух независимых более простых. Не обладающих усилением, проявляющих нелинейные свойства (неодинаковость прямого/обратного включения).

Мощные транзисторы силовых цепей бессилен открыть скудными силами мультиметр. Поэтому для тестирования устройств применяются специальные схемы. Нельзя проверить биполярный транзистор мультиметром напрямую.

Проверка диода

Источник: http://VashTehnik.ru/elektrika/kak-proverit-tranzistor-multimetrom.html

Проверяем мультиметр транзистором IGBT

Транзистор IGBT был создан в Литве, и поэтому он несколько будет отличаться от отечественных приборов. Для его проверки вам необходимо осуществить каскадное соединение в биполярной структуре и затем посмотреть на показатели.

Далее провести прибор в режим полупроводника. Если все манипуляции сделаны верно, это показатель исправности мультиметра.

Источник: http://electrikexpert.ru/kak-proverit-tranzistor-multimetrom/

Проверка условных диодов, замещающих транзистор

Методик несколько. Можно попробовать измерить сопротивление стандартной шкалой Ω. Красный щуп нужно прикладывать к p-области. Тогда дисплей мультиметра покажет цифру, меньшую бесконечности. В противоположном направлении результат будет нулевым. Мультиметр покажет обрыв. Нормальные результаты прозвонки диода.

Если пользоваться специальным режимом, экран показывает размер сопротивления в прямом направлении, обрыв (стандартно единичка в левом углу ЖК-экрана) в другом. Обратите внимание – рисунок содержит поясняющие надписи, куда прислонять щуп, получая открытый p-n переход. В обратном направлении прибор показывает обрыв.

Источник: http://VashTehnik.ru/elektrika/kak-proverit-tranzistor-multimetrom.html

Как проверить транзистор мультиметром, не выпаивая их схемы?

Этот вопрос довольно актуальный, особенно в тех случаях, если необходимо тестировать целостность smd элементов. К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. Но даже в этом случае нельзя быть уверенным в результате, поскольку не редки случаи, когда p-n переход элемента зашунтирован низкоомным сопротивлением.

Источник: http://asutpp.ru/kak-proverit-razlichnye-tipy-tranzistorov-multimetrom.html

Фото советы как проверить транзистор мультиметром

Вам понравилась статья? Поделитесь 😉

Источник: http://electrikexpert.ru/kak-proverit-tranzistor-multimetrom/

ЭЛЕКТРОНИКА И СХЕМЫ | Как проверить транзистор NPN и PNP

В этой статье я научу вас, как тестировать транзисторы NPN и PNP, что является основной причиной, по которой вы здесь. Прочитав эту статью, вы сможете определить, является ли транзистор биполярным транзистором (BJT) NPN или PNP.
Прежде всего, любой транзистор, который вы хотите проверить, является ли он транзистором с биполярным переходом NPN (BJT) или PNP BJT, я бы рекомендовал не включать его в схему. Причина в том, что влияние других электронных компонентов в цепи может повлиять на точный результат. Итак, мы убедились, что он удален из схемы.
Хорошо! Позвольте мне сразу перейти к шагам по тестированию транзисторов NPN и PNP. Между тем, чтобы узнать больше о транзисторах NPN и PNP, прочитайте эту статью. Это потому, что я не буду объяснять это в этой самой статье, которую вы читаете.

Шаги для тестирования NPN и PNP BJT

Мы собираемся использовать цифровой мультиметр, который более удобен для этой задачи. Однако, если у вас его нет, не расстраивайтесь! Вы можете использовать аналоговый мультиметр, который также отлично работает.

Шаг 1

Убедитесь, что черный щуп мультиметра подключен к порту «COM», а красный щуп — к порту «VΩmA» мультиметра.

Шаг 2

Переключите мультиметр на диапазон проверки целостности цепи или диодов или диапазон проверки резисторов в диапазоне 2000 Ом (2 кОм).

Step3

Поместите красный щуп на первый контакт транзистора, а черный щуп на второй (средний) контакт. Наблюдайте за показаниями или отклонением мультиметра. Перевернув датчики, проверьте снова и наблюдайте за показаниями или отклонением. Если он читает или отклоняется как при прямом, так и при обратном тестировании, BJT неисправен. Однако, если он считывается или отклоняется только в одном направлении или вообще не считывается или отклоняется, переходите к следующему шагу. Выполните обратное тестирование на всех приведенных ниже этапах (шаги 4, 5, 6, 7 и 8), и если оно считывается как при обратном, так и при не обратном тестировании, это означает, что BJT неисправен.

Шаг 4

Снова подключив красный щуп к первому контакту, переместите черный щуп к третьему контакту и посмотрите, есть показания или нет.

Шаг 5

Подсоедините красный щуп ко второму (среднему) контакту, а черный — к третьему контакту. Наблюдайте за показаниями или отклонением

Шаг 6

С красным щупом на втором (среднем) штыре переместите черный щуп на первый штифт. Наблюдайте за показаниями или отклонением

Шаг 7

Поместите красный щуп на третий штифт, где черный на первый штифт. Наблюдайте за показаниями или отклонением

Шаг 8

Наконец, с красным на третьем контакте, переместите черный щуп с первого контакта на второй (средний) контакт, наблюдайте за показаниями или отклонением. Не забудьте также перевернуть щупы и провести повторный тест.

Используйте приведенную ниже таблицу проверки транзисторов NPN и PNP, чтобы определить, является ли это транзистором с биполярным переходом NPN или PNP. Цифры 1, 2 и 3 обозначают контакты транзистора, а R или B означают красные щупы и черные щупы соответственно под каждым контактом.

Обратите внимание, что транзисторы имеют разную конфигурацию контактов, но все они имеют ТРИ ВЫВОДА. Не забудьте поделиться!

См. также как определить клеммы транзистора

Как проверить транзистор в порядке или нет?

от EEE

В этом уроке мы узнаем, как проверить транзистор в порядке или нет?

Для тестирования транзисторов используются следующие параметры:
требуется

  1. Типы транзисторов, такие как NPN и PNP
  2. Информация о выводах транзистора

Здесь
мы берем пример транзистора NPN и PNP.

В
Транзистор имеет три вывода: базу, эмиттер и коллектор.

А
мы находим изображение ниже для деталей контактов, мы можем узнать каждую конфигурацию контактов.

А здесь мы увидим конфигурацию
Схема транзистора NPN BC547.

Сейчас
мы возьмем простую батарею 3,3 или 5 В или блок питания для работы
транзистор и сначала в соответствии со схемой подключите правильное соединение, транзистор NPN всегда
работа на прямом смещении, когда P будет подключен к положительной клемме аккумулятора
это станет прямым смещением, и коллектор будет соединен с минусом светодиода и
Положительное соединение светодиода с положительной клеммой аккумулятора и базы будет подключено
Положительная клемма батареи через сопротивление, которое контролирует напряжение для срабатывания.

  • Когда переключатель выключен — согласно приведенной ниже схеме, когда положительный 3,3 В подключен к положительному светодиоду, а переключатель выключен, транзистор выключен, а светодиод не светится, потому что между заземляющими штырями транзистора нет полного пути. что при выключенном выключателе из-за того, что этот эмиттер к коллектору открыт, связи нет из-за того, что этот светодиод не светится.
  • Когда переключатель включен — Когда переключатель включен, то базовая клемма получает сигнал из-за того, что этот эмиттер к коллектору замыкается, а отрицательный светодиод подключается к земле, и светодиод будет светиться, а когда переключатель выключен, снова светодиод не светится через это процесс мы можем проверить транзистор в порядке или нет.

Через мультиметр проверить NPN

Вот если мы не привели и
Ячейка 3 В, затем мы можем проверить транзистор мультиметром, сначала проверьте техническое описание
и проверьте вывод транзистора, затем подключите положительный вывод мультиметра
с клеммой P, которые являются базовыми, а затем проверьте другую клемму с отрицательным
будет показано, что один из них 0,7 В или 0,3 В, который является эмиттером, а другой будет отображаться
более 1 это будет сборщик, если не отображается какое-либо значение или закорочены его средства
транзистор неисправен.

А здесь мы увидим конфигурацию PNP BC557
схема транзистора.

Сейчас
мы возьмем простую батарею 3,3 или 5 В или блок питания для работы
транзистор и сначала по схеме подключите правильное соединение, в PNP
светодиод транзистора подключен к эмиттеру, а коллектор напрямую подключен к
положительный аккумулятор и база N подключены к отрицательной клемме через
сопротивление.

  • Когда переключатель выключен — согласно приведенной ниже схеме, когда отрицательный 3,3 В подключен к отрицательному светодиоду, а переключатель выключен, транзистор выключен, а светодиод не светится, потому что путь между положительным питанием и положительным светодиодом не завершен, потому что транзистор расположен так, что при выключении ключа из-за этого коллектор к эмиттеру открыт, так что нет подачи потока на светодиод, из-за этого светодиод не светится.
  • Когда переключатель включен — когда переключатель включен, тогда базовая клемма получает сигнал из-за этого источника питания коллектора, который будет проходить через эмиттер и станет конечным путем для светодиода, поэтому светодиод будет светиться, когда переключатель включен, а когда переключатель выключен, затем светодиод не будет светиться через этот процесс, мы можем проверить, работает транзистор или нет.
