Делаем ремонт люстры с пультом управления своими руками

Главная / Световые приборы / Люстры

Назад

Опубликовано: 16.01.2021

Время на чтение: 10 мин

0

998

  • Схемы люстр с дистанционным управлением
  • Неисправности люстры с пультом Люстра не включается с пульта
  • Люстра щелкает, но не включается
  • Некорректная работа с пульта
  • Не светятся светодиоды и лампочки
  • Другие неисправности
  • Ремонт люстры с пультом своими руками
      Замена блока управления люстрой
  • В последнее время становятся популярными люстры с дистанционным управлением. Их достоинство не только в том, что светильником можно управлять, не вставая с места. Замена однорожковой люстры на многорожковую с возможностью отдельного управления светоизлучающими элементами по обычной методике ведет к необходимости замены электропроводки, вскрытию декоративной отделки стен и т.д. Люстру с ПДУ без проблем подключают на место обычного светильника. Такой прибор можно купить в сборе, а можно приобрести комплект для самостоятельного встраивания в готовую люстру.

    Комплект дистанционного управления для самостоятельной установки.

    При всех достоинствах такого решения много неприятностей владельцам доставляет низкая надежность подобных устройств. Но их можно отремонтировать, обладая минимальным набором инструментов и начальной квалификацией.

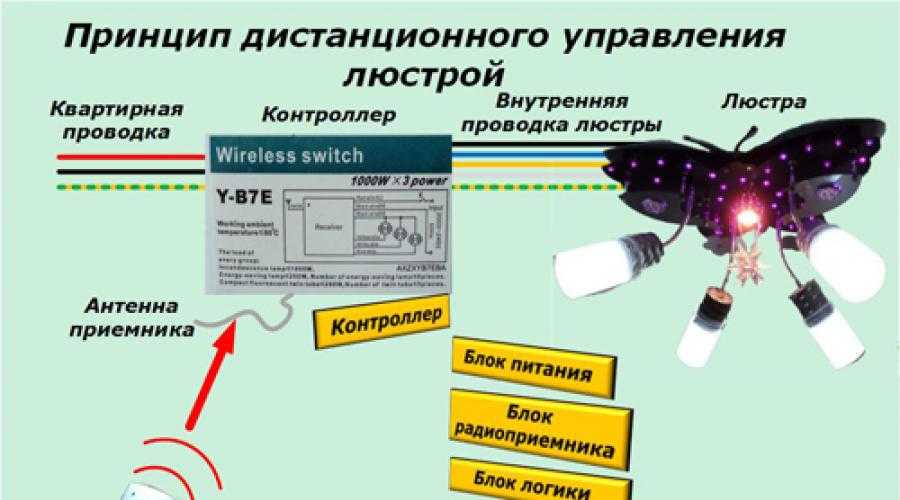

    Как устроен светильник с ПДУ?

    Эта техника имеет довольно много преимуществ перед обычными, ничем не примечательными люстрами, но главные их достоинства — эффектность освещения и удобство. Осветительные приборы, управляемые пультом, являются довольно сложными конструктивно, поэтому навыки в электротехнике и электронике у мастера приветствуются. Если светильники с обычными лампами накаливания имеют простой механический выключатель, то здесь принцип совершенно другой. Сигнал от пульта управления улавливает детектор специального радиореле. «Умные» люстры имеют в составе следующие элементы:

    • контроллер;
    • пульт управления;
    • блок (или блоки) ламп: галогенных и/или светодиодных.

    Комплект из двух первых элементов называют блоком радиоуправления. Контроллер (другое название — свитч, switch) — беспроводной переключатель, блок управления светодиодами и/или галогенными лампами. Это радиоуправляемое реле, принимающее команды. Внутри него находится радиомодуль (RF-модуль). Им можно управлять двумя способами: с помощью клавишного переключателя, находящегося на стене, или пультом управления, этот ПДУ имеет минимальное количество функций (клавиш-кнопок).

    В блоке управления могут находиться 2-7 электромагнитных реле, переключающих каналы, подающих питание на трансформаторы. Количество тех и других в приборе зависит от модели люстры. «Ахиллесова пята» реле радиоуправления — слабая пайка: элементы со временем отсоединяются от печатной платы. Перед реле располагается гасящий конденсатор. За ними — балластный конденсатор, предохраняющий осветительные приборы от резких скачков напряжения. Если даже одна из ламп вдруг выходит из строя, цепь перестает работать.

    В блок галогенных ламп помимо них входит блок питания — электронный трансформатор. На входе светодиодного блока стоит драйвер, мощность которого рассчитана на точное количество светодиодов. Число последних может сильно отличаться: есть модели с 4 приборами, к некоторым драйверам возможно подсоединение 22 светодиодов, или более.

    Насколько сложен будет ремонт люстры с пультом, зависит от ее вида. Приборы бывают с галогенными лампами, со светодиодными, или комбинированными — с обоими видами. Последняя программируемая техника, имеющая три разных режима работы, из-за большей сложности устройств ломается гораздо чаще. Самые простые электрические схемы могут гарантировать длительную работу без поломок.

    Как устроен контроллер с пультом для люстры

    Коротко ещё раз, о чём речь.

    Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter), то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver), который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.

    Вся система выглядит таким образом:

    Система дистанционного управления люстрой – пульт и контроллер

    Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше.

    Инструкция по использованию и подключению блока управления дана на его корпусе:

    Инструкция по управлению и подключению контроллера светодиодной люстры

    Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках:

    Вскрываем корпус дистанционного выключателя. Digital Remote Switch

    На фото специально пульт и контроллер положил рядом, чтобы было видно название.

    Виды неисправностей и их причины

    Чтобы успешно произвести ремонт люстры с пультом, нужно сначала изучить виды неисправностей и то, что их спровоцировало.

    Наиболее частые поломки

    К типичным неприятностям, из-за которых приходится делать ремонт люстры с пультом, относится:

    • полное либо частичное отсутствие освещения;
    • самопроизвольное отключение светильника;
    • кратковременное мигание;
    • выход прибора из строя.

    Спровоцировать поломку может температура, превысившая отметку 50°, разрыв контакта — или нити, или держателя, его отслоение. Выгорание диодов происходит из-за перенапряжения в сети, перегорания (пробоя) конденсатора. Эти поломки характерны для недорогих плат. Другие потенциальные причины:

    • короткое замыкание;
    • некорректное подключение к цепи;
    • неправильно реализованная схема подключения устройства.

    Нередко хозяевам таких светильников приходится сталкиваться с заводскими дефектами: с недостаточно надежными контактами цепи, слабой пайкой шин и проводов, некачественным креплением их в цокольной части ламп.

    Поломки и вызывающие их факторы

    Так как любая неисправность имеет определенные причины, то связь установить необходимо в первую очередь.

    1. Нет реакции пульта на прикосновение. Помимо неисправности батареек неприятную ситуацию способны спровоцировать засоренные контакты, нуждающиеся в очистке, плохая работа радиореле из-за низкого качества, постепенной деградации конденсатора. Этот дефект требует замены.
    2. ПДУ, начинающий работать только со второй или третьей (пятой) попытки, либо реагирующий только вблизи. Эту неисправность могут вызывать некачественные батарейки либо неисправное реле, прерывание шлейфа диодов из-за плохого контакта, его плавления.
    3. Сбои стационарного выключателя. В этом случае виновато окисление проводов, некорректно подобранная электрическая схема, постоянные скачки напряжения, перегрев. Проблему нередко вызывает сбой в работе трансформатора, плохой выключатель, неправильная эксплуатация.

    Отказ от работы лампочек и/или светодиодов — самая «популярная» неожиданность. Эту поломку провоцирует сбой в сети либо выход из строя блока питания, перегорание элементов из-за низкого их качества, перегрева устройства. В любом из этих случаев требуется замена ламп либо проверка блока. При разной интенсивности света приборов в линейке также рекомендуют их полную замену.

    Если люстра со светодиодами не включается, возможно, что виновником стало плохое соединение, некачественная проводка в любом месте электрической цепи. Чтобы не столкнуться с такой проблемой, проверку устройства перед покупкой, включая работу пульта ДУ, делают обязательно.

    Конструкция светодиодных люстр и визуальный осмотр

    С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

    Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

    Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

    Советуем изучить Литий ионный аккумулятор

    Почему необходимо знать или выяснить конструкцию, перед тем как начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

    Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

    • Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
    • Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
    • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
    • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

    Ремонт люстры с пультом: инструменты

    Перед началом «раскурочивания», диагностики и ремонта забастовавшего светильника необходимо приготовить материалы и орудия труда. К ним относятся:

    • клещи (пассатижи) с изолированными ручками;
    • мультиметр для проверки исправности приборов;
    • отвертки: тонкая с плоским жалом и крестообразная;
    • паяльник с тонким жалом, припой;
    • изолента, провода, лампы и/или светодиоды;
    • пинцет для работы с крошечными деталями.

    Инструменты для проверки контактов должны иметь защиту, без нее электротехнические работы проводить запрещается.

    Основные поломки светильников

    Ремонт люстры с пультом требуется, если обнаруживают характерные неисправности для таких приборов:

    • вдруг перестает реагировать ПДУ, но с ручным управлением все в порядке;
    • отказывается функционировать стационарный выключатель;
    • не включаются определенное число ламп либо светодиодов;
    • лампочки начинают мигать, люстра сама переключается между режимами;
    • светильник беспричинно выключается или совсем не работает.

    Наиболее часто встречаются проблемы с пультом дистанционного управления. Первая причина, что приходит в голову, — севшие батарейки. Но это самый простой вариант. Нередко дело в другом «виноватом». Все эти неисправности чаще не появляются одновременно. Обычно ремонт люстры с пультом — это пайка либо замена одного-двух элементов. Как правило (по закону Мерфи), происходит «забастовка» самых важных из них.

    Отказывается повиноваться пульт

    Нередко ремонт люстры с пультом начинают и заканчивают ПДУ. Чтобы проверить его, рекомендуют взять смартфон, включить в «теле» режим камеры, затем навести на него пульт и понажимать кнопки. Если прибор находится в рабочем состоянии, то на экране появится яркое белое моргание. Если ничего не происходит, то пульт придется ремонтировать. Чтобы определить причину, проверяют:

    • батарейки;
    • дорожки платы;
    • ее контактные площадки.

    Сначала открывают отсек с батарейками, вставляют в него новые элементы, либо сначала проверяют напряжение мультиметром. Если значение ниже нормы, то их заменяют новыми аккумуляторами. Когда результата нет, прибор остается в нерабочем состоянии, пульт разбирают, тщательно осматривают дорожки печатной платы, а также все места паек. При обнаружении кольцевых трещин их пропаивают. Контактные площадки очищают.

    Если оказывается, что пульт находится в рабочем состоянии, то одним из подозреваемых становится контроллер управления. В этом случае люстру снимают, достают блок контроллера, затем его разбирают и осматривают плату приемника сигнала (RF). Проверяют контакты паек, все конденсаторы. Последние рекомендуют заменить, так как со временем емкость их падает, возникает риск утечки.

    Затем проверяют другое слабое звено — контакты возле фотоэлемента. Если обнаруживают потерю, то ее восстанавливают пайкой. Дополнительно проверяют фотоэлемент на наличие трещин. В том случае, когда все неполадки устранены, но приемник все-таки отказывается работать, можно сделать вывод о выходе из строя микросхемы. Варианта есть лишь два — ее замена либо покупка нового приемника.

    Неправильная работа ПДУ или выключателя

    Если стационарный переключатель работает корректно, а дистанционный пульт сначала включает режимы, но потом люстра перестает на него реагировать, то дело в плате контроллера. В неправильном функционировании виноват выход из строя металлокерамических конденсаторов. Обнаружить их легко: эти мини-приборы напоминают маленькие толстые подушечки, или куски мыла. Они нуждаются в замене.

    Схема самого пульта довольно проста: на печатной плате располагаются два транзистора и микросхема-шифратор, кодирующая и передающая команды. Поэтому ломаться там нечему, если ПДУ не падал с большой высоты, или не был «в плавании». Единственная возможная неприятность — небольшое засорение контактов. В этом случае все токопроводящие элементы протирают ватной палочкой, которую смачивают спиртом. Самый худший вариант — отказ реле — причина для приобретения нового устройства.

    Если пульт, наоборот, находится в рабочем состоянии, а не реагирует стационарный выключатель, то дело не в трансформаторах и не в контроллере управления. В этом случае причиной является обрыв. Чтобы его найти, сеть обесточивают, все соединения блока контроллера с выключателем прозванивают мультиметром. При нахождении обрыва его устраняют.

    Проблема с лампами либо со светодиодами

    Контроллер управления является единственным источником проблемы, когда не включаются все осветительные приборы-светодиоды. Если отказываются работать только некоторые из них, то есть два варианта: либо выход из строя самих элементов, либо отказ от работы одного из двух трансформаторов, питающих линейки светодиодов.

    Так как они соединены в цепь последовательно, при выходе одного электроприбора из строя другие тоже не смогут работать. В этом случае сгоревший элемент находят и заменяют новым. Если не светятся галогеновые лампы, то ремонт люстры с пультом состоит в проверке трансформаторов, а также самих ламп, соединенных параллельно. Их прозванивают, потом заменяют неисправные элементы.

    Когда не загорается вся светодиодная подсветка, в первую очередь проверяют балластный конденсатор. Его подключают к мультиметру. Если напряжение нормальное, то чаще заменяют всю цепь ламп. Если напряжение минимальное или оно полностью отсутствует, то конденсатор меняют на новый прибор. Когда не загораются сразу все галогеновые элементы, возможно, что проблемой стал электронный трансформатор. Его также тестируют, неисправный заменяют.

    Светодиоды или светодиодные лампочки?

    Давайте, прежде чем переходить к практическим вопросам ремонта, для начала выясним, какие светодиодные лампочки и светодиоды применяются в люстрах, и как они подключаются.

    Светодиодная лампа и светодиод – есть разница?

    Разница принципиальная. Давайте разберёмся.

    Какие светодиоды используются в люстрах

    Светодиоды бывают одноцветные (в люстрах, как правило, используются синие или белые), двухцветные (красно-синие), и многоцветные (например, красный-синий-зеленый). В конце статьи дам ссылки, можно будет посмотреть, что сейчас есть в продаже. Там же – много справочной информации.

    Напряжение питания одноцветных светодиодов – 2..2,4 В (красный, желтый, желто-зеленый, оранжевый) или 3,0…3,6 В (белый, голубой, зеленый, пурпурный, розовый). Эти два диапазона – для светодиодов разных цветов, у них немного разные физические принципы работы. Соответственно, и яркость свечения сильно отличается.

    Вот Справочная таблица по напряжениям и другим параметрам светодиодов, взята с сайта продавца:

    Таблица параметров светодиодов для люстр (и не только!) разных цветов.

    Прямой ток (If) всех моделей равен 20 мА. Этот ток является оптимальным, с точки зрения соотношения яркость/долговечность. То есть, чем меньше ток, тем дольше светодиод будет работать. И чем больше ток, тем ярче.

    Подробно я рассматривал этот аспект, в частности, в статье про установку светодиодной ленты в натяжной потолок.

    Многоцветные (multi-color) можно разделить на два вида, по способу переключения цветов:

    1. Светодиоды без управления, с автоматическим переключением цветов. Переключение бывает быстрое и медленное, цветов два или три.
    2. Светодиоды с управлением, когда для включения того или иного цвета (2 или 3) нужно подать напряжение на нужный вывод светодиода. Напряжения, в зависимости от цвета могут быть разные – 2 или 3 Вольта.

    Бывают светодиоды на напряжение 5В. В основном, это относится к двухцветным моделям. Тогда, применяется вот такой драйвер:

    RB Synchronous double controller – драйвер на последовательные светодиоды 5 В

    На этом драйвере написано “RB Synchronous double controller”. Количество светодиодов – 31-40 шт, напряжение на каждом – 5 В. Более подробно надписи и параметры подобных драйверов будут рассмотрены ниже.

    Честно говоря, я не совсем разобрался с применение такого драйвера. Предполагаю, что он такой же, как и рассматриваемый в статье, только отличие в прямом напряжении, которое не 3В, а 5В. Кто может это подтвердить или опровергнуть – напишите, пожалуйста о своём опыте в комментариях.

    Конкретной информации по по типам светодиодам в интернете мало, и использовать её трудно – ведь светодиоды прозрачные, и не имеют надписей. Остается только ориентироваться на описания у продавцов (ссылки будут в конце статьи). Либо выяснять опытным путем. Ниже, в части про ремонт, будет рассказано как.

    В люстрах используются светодиоды с прозрачным круглым корпусом, диаметр – 5 (4,8) мм. Ещё особенность – светодиоды в люстрах без линзы, с укороченным корпусом, типа “соломенная шляпа”. У них широкая диаграмма направленности.

    Светодиоды имеют проволочные выводы под пайку. Хотя, в люстрах их никогда не паяют, а вставляют прямо в разъем “мама”. Главное – соблюдать полярность.

    Светодиодные лампочки в люстрах

    Светодиодные лампочки в 99% – на напряжение 12 В переменного или постоянного тока. Чаще всего сейчас попадаются лампочки с универсальным питанием, на 12 VDC/VAC, которые питаются от электронного трансформатора на 12 В переменного тока. Такие трансформаторы (точнее, источники напряжения, или драйверы) гораздо дешевле, чем на постоянный ток.

    В связи с этим, можно вообще без переделки поменять галогенные лампочки на светодиодные. В случае, если в люстре применяется трансформатор с выходным напряжением 12 VAC.

    Светодиодные лампочки, как правило, имеют разъем (точнее, цоколь) G4, который применялся в галогеновых лампах.

    Почему “применялся” в прошедшем времени? Потому, что галогенки сейчас отмирают.

    Такая лампочка показана на фото выше. Если кто не понял – прозрачный пузатик слева)

    Параллельное или последовательное включение?

    В комментариях у моих читателей часто возникает вопрос – параллельно или последовательно включены светодиоды в люстре? Часто, чтобы ответить на этот принципиальный вопрос, нужно узнать, о чем идёт всё-таки речь – о светодиодах или о светодиодных лампочках?

    Можно уверенно сказать, что светодиодные лампочки включаются параллельно, и питаются от драйвера (источника напряжения) стабильного напряжения 12В. Так же и галогеновые и любые лампы. Не только в люстрах, но и всегда и везде.

    Другая вещь – светодиодные матрицы, которые в люстрах не используются, а применяются в основном в прожекторах. Там для питания главное – стабильный ток.

    Мои статьи по теме. Устройство и ремонт светодиодных прожекторов.

    И нечто среднее – драйвер, который делает из переменного напряжения постоянное, без всякой стабилизации напряжения и тока. Светодиоды к выходу такого драйвера подключаются последовательно, важно только, чтобы количество светодиодов было в определенных пределах. Именно такие и применяются в люстрах, для последовательного включения.

    Если вам встречалась люстра, где светодиоды подключались параллельно, поделитесь опытом в комментариях. Наверное, это какие-то специальные светодиоды.

    Ладно, хватит теории, теперь самое интересное –

    Люстра не включается никаким способом

    Если светильник не заставить работать ни пультом дистанционного управления, ни стационарным выключателем, то, с большой долей вероятности, проблема в выходе из строя блока управления. Это достаточно надежное устройство, однако из-за серьезных перепадов напряжения микросхемы часто выходят из строя, потому что выгорают токопроводящие дорожки на плате.

    В этом случае открывают блок управления, плату контроллера рассматривают с помощью увеличительного стекла: на дорожках ищут даже малейшие повреждения и микротрещины. Такой ремонт люстры с пультом тоже не обещает особых трудностей: работа заключается в восстановлении дорожек микросхемы паяльником.

    Если люстра перестала включаться с пульта

    Не включается люстра с пультом управления?
    Если потолочный осветительный прибор включается при помощи обычного коммутационного оборудования, но совершенно не реагирует на сигналы, посылаемые пультом, то причиной является неисправность именно в устройстве дистанционного управления.

    Если предполагается самостоятельно выполнить замену приемника, то технология таких ремонтных работ следующая:

    • отключение подачи напряжения в электрическом щитке;
    • демонтаж осветительного потолочного прибора;
    • раскручивание коробки, обрезка проводов и демонтаж старого приёмника;
    • фиксация нового блога питания на двухсторонний скотч в коробку;
    • зачистка изоляции на проводах и соединение их в соответствии с цветовой маркировкой.

    На заключительном этапе требуется проверить корректность соединения электрической проводки и изоляции, закрыть коробку и установить осветительные прибор на прежнее место.

    После подключения сети на подачу электроэнергии, в обязательном порядке осуществляется штатное тестирование работоспособности потолочного светильника.

    Советуем изучить Переполюсовка

    в чем причина, что делать, если не работает ДУ или не горят лампы

    Содержание

    • 1 Устройство люстр с пультом управления
    • 2 Схема подключения люстры с пультом
    • 3 Подключение люстры с пультом управления своими руками
    • 4 Заключение
    • 5 Преимущества LED-светильников с ПДУ
    • 6 Программирование пульта от люстры
    • 7 Где купить LED-люстры с пультом оптом?

    Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю. Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла. Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника.

    Без мультиметра не обойтись

    Устройство люстр с пультом управления

    Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

    Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

    Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

    • Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
    • Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
    • Блок драйвера питания линии светодиодных ламп.

    Прежде всего нужно разобраться в маркировке и обозначениях

    Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

    Важно! Система управления светильником с пульта использует радиоволны высокой частоты, чаще всего разрешенного для бытовых игрушек диапазона 27,1 МГц.

    Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

    Схема подключения люстры с пультом

    Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

    На блоке приведена схема подключения каналов

    Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

    В его структуру входят:

    • Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
    • Система коммутации входного переменного напряжения 240В;
    • Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

    К сведению! В более мощных моделях могут использоваться три канала по 1 кВт.

    Схема подключения разных типов светильников к своему каналу приведена ниже.

    На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

    Важно! Отдельно выведена антенна, как правило, это короткий отрезок провода в плотной белой оплетке. Его трогать нельзя.

    Как подключить светодиодную люстру

    Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

    Блок для светодиодной люстры без пульта

    Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

    Совет! Даже если на коробке есть маркировка «+» и «-», перед тем как подключать провода, идущие на светодиодный светильник, нужно обязательно проверить полярность мультиметром.

    Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

    Как подключить галогенную люстру с пультом управления

    Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

    Внешний вид понижающего трансформатора приведен на фото.

    Мощность транса должна быть больше общего потребления ламп

    Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

    Подключение люстры с пультом управления своими руками

    Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

    Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

    Важно не перепутать подключение сети к контроллеру

    Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

    Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

    Испытание включения фонаря с пульта «на земле»

    Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

    Проверка перед установкой на потолок

    Крепление и установка люстры с пультом

    Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

    Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

    Проверяем нагрев блоков

    После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

    Как настроить пульт для люстры

    На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

    Чем проще устройство, тем реже оно ломается

    В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

    Заключение

    Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек. Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит. Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.

    Рубрики

    Добрый день, хочу купить светодиодную потолочную люстру с aliexpress с пультом управления.

    Так вот, выключение и переключение режимов (холодный свет-нейтральный свет-теплый свет, а также регулирование яркости) у люстры может быть, как с пульта, так и с настенного выключателя. Проблема в том, что настройки пульта, при включении люстры с настенного выключателя, не сохраняются, т.е.: 1) щелкаем выключателем в первый раз- получаем холодный свет- выключаем 2) щелкаем выключателем во второй раз- получаем нейтральный свет- выключаем 3) щелкаем выключателем в третий раз- получаем теплый свет. И так по кругу.

    Хотел узнать, если кто-то сталкивался, как возможно сохранить настройки пульта, чтобы потом при включении с настенного выключателя не происходило чередование режимов (т.е., например, всегда горел нейтральный свет или теплый с 70% яркости)?

    Спасибо.

    P.S. Купить только люстру с нейстральнйм светом не получится, потому что на выбор есть только холодный свет, теплый свет или диммируемый (тут установлены сразу светодиоды и с холодным свечением, и с теплым светом).

    Статьи » Как настроить пульт от светодиодной люстры?

    В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

    Преимущества LED-светильников с ПДУ

    Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.

    Плюсы подобных осветительных приборов:

    • удобство – регулировать уровень освещения можно из любой части помещения;
    • энергоэффективность – встроенные светодиоды экономно расходуют электроэнергию;
    • разнообразие режимов – с помощью освещения в помещении можно создать нужную атмосферу;
    • долговечность – прибор прослужит многие годы;
    • доступная цена – особенно относится к китайским люстрам.

    Программирование пульта от люстры

    Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

    Настройка пульта

    Чтобы привязать ПДУ к люстре, выполните следующие действия:

    1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
    2. направьте ПДУ на люстру;
    3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
    4. после этого отпустите кнопку СН1.

    Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

    С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

    Один ПДУ для нескольких светильников

    Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

    Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

    При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

    Управление через смартфон

    Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

    Синхронизировать умный девайс с потолочным светильником можно с помощью:

    • инфракрасного канала;
    • Wi-Fi;
    • Bluetooth.

    Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

    Где купить LED-люстры с пультом оптом?

    В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

    Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

    Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.

    Используемые источники:

    • https://2proraba.com/elektrika/sxema-podklyucheniya-lyustry-s-pultom-upravleniya.html
    • https://mastergrad.com/forums/t290070-kak-sohranit-nastroyki-pulta-dlya-lyustry-s-aliexpress-s-dimmerom/
    • https://profitlight.ru/articles/kak-nastroit-pult-ot-svetodiodnoy-lyustry/

    Советы по поиску и устранению неисправностей низковольтного освещения GE

    Воспользуйтесь этим руководством GE по поиску и устранению неисправностей низковольтного освещения, чтобы определить, какие части старой проводной системы General Electric нуждаются в замене. Это руководство также работает с другими 3-проводными системами, такими как Sierra или Bryant.

    Прежде чем приступить к устранению неполадок в системе низкого напряжения, убедитесь, что все лампочки в любых приборах (потолочный светильник, настольная лампа и т. д.) в тестируемой цепи находятся в хорошем рабочем состоянии. Примечание. Выключатели GE могут быть подключены как 3-позиционные или 4-позиционные переключатели для управления одним светом из двух, трех или более мест. Следуя инструкциям, обратите внимание на то, не думаете ли вы, что коммутатор был подключен параллельно с другими коммутаторами. При параллельном соединении все провода одного цвета на всех переключателях в серии соединяются вместе: все красные провода соединяются вместе, все черные провода соединяются вместе, а белые провода соединяются.)

    Какие детали необходимо заменить?

    Используйте приведенную ниже таблицу, чтобы определить, какую часть вашей системы GE необходимо заменить, чтобы освещение снова заработало. Определите неисправность переключателя, реле или трансформатора, а затем закажите запасные части GE здесь.



    См. руководство по устранению застрявших переключателей здесь.


    Настройка системы

    Эти инструкции не охватывают все детали или варианты оборудования, а также не предусматривают все возможные непредвиденные обстоятельства, которые могут возникнуть в связи с установкой, обслуживанием или эксплуатацией.

    Предоставленная информация может быть изменена без предварительного уведомления.

    Kyle Switch Plates не несет ответственности за какие-либо ошибки или упущения.


    Реле дистанционного управления

    Неисправный переключатель : Если вы можете управлять одним и тем же реле с одного переключателя, но не с другого, проблема заключается в переключателе, а не в реле. Другими словами, если несколько выключателей света (например, несколько на одной распределительной плите или те, которые установлены с двух сторон комнаты) подключены к одному конкретному реле, и хотя бы один из выключателей в этой цепи все еще может включать свет. включается и выключается, то любой переключатель, который не может управлять светом, сломан. (Помните, это может быть один или несколько переключателей.)


    Плохое реле : Если к реле подключен только один переключатель, можно проверить целостность цепи через реле с помощью омметра. Если верхний свет должен быть выключен (имеется в виду, что переключатель реле должен быть разомкнут), но через реле все еще есть непрерывность, то реле, вероятно, было перегружено и неисправно.

    Если у вас нет счетчика, вы также можете проверить свое реле, удалив переключатель, который в настоящее время подключен к нему, и вставив рабочий переключатель из другого места. (Просто убедитесь, что вы правильно подключили его.) Если новый рабочий переключатель не работает в проблемном месте, скорее всего, реле сломано; если свет загорается, то старый выключатель сломался.


    Жужжание : Если вы слышите громкое жужжание, исходящее от вашего реле, это обычно указывает на неисправность реле или подключенного к нему переключателя.

    Во-первых, убедитесь, что новые переключатели не установлены в старые кронштейны. Новые переключатели GE слишком велики для оригинальных скоб, хотя их можно вставить принудительно. Это может привести к застреванию переключателя из-за того, что переключатель зажат скобой.

    Убедившись, что новые переключатели не вдавлены в старые кронштейны, проверьте, какая часть повреждена (переключатель или реле). Сделайте это, отключив проводку переключателя, который работает правильно в другой комнате, затем замените каждый переключатель, подключенный к жужжащему реле, до тех пор, пока жужжание не прекратится. (Или, если это не показывает этого, возможно, могут быть два переключателя, которые застряли, поэтому вы можете отключить все переключатели и проверить каждый по отдельности.) Если реле больше не гудит, то вы знаете, какой переключатель был неисправен. Если реле все еще издает жужжащий звук после проверки всех переключателей, значит, ваше реле неисправно.


    Более серьезная проблема : чтобы еще раз проверить, требуется ли замена только реле или существует более серьезная проблема в вашей системе, переместите реле в другое место на электрической панели. Если проблемы следуют за реле, то реле неисправно. Если нет, проблема связана с чем-то еще в системе, например с трансформатором, платой управления или проводкой.


    Проверка переключателей

    Отсоедините проводку между реле и переключателями. Подсоедините мультиметр к проводке, выходящей из стены, которая была подключена к выключателям. Проверьте наличие короткого замыкания между общим проводом и проводом ON или OFF. Если есть короткое замыкание, вы знаете, что у вас плохой переключатель или провод. Они всегда должны быть открыты до тех пор, пока не будет нажат переключатель.


    Проверка реле

    Убедитесь, что в светильнике есть рабочая лампочка.

    Примечание. Реле находятся либо в положении ВКЛ, либо в положении ВЫКЛ (что нельзя определить по внешнему виду). После установки вы должны нажать на выключатель света, чтобы реле изменило свое состояние с ON на OFF или с OFF на ON.

    Во-первых, убедитесь, что реле правильно запитано 24 В переменного тока на СИНИЙ провод реле.

    Замыкание (нажатие) КРАСНОГО (ВКЛ) на общий провод источника питания 24 В переменного тока переводит реле в положение ВКЛ. Проверьте цепь реле со стороны сетевого напряжения. Он должен быть коротким.

    Замыкание (нажатие) ЧЕРНОГО (ВЫКЛ) на общий провод источника питания приведет к тому, что реле перейдет в положение ВЫКЛ. Проверьте цепь реле со стороны сетевого напряжения. Он должен быть открыт.

    При переключении вперед и назад должен быть слышен щелчок.

    Если вы не можете получить эти результаты, вероятно, у вас неисправно реле.

    Проверка реле с помощью вольтметра



    Для проверки реле используйте вольтметр или выполните проверку непрерывности, если у вас есть измеритель с такой функцией, чтобы проверить следующее:



    Если неисправное реле не выключает свет:



    Выключите все реле, затем измерьте расстояние между двумя латунными винтами на стороне сетевого напряжения каждого реле. Счетчик должен показывать около 120 В (нормальная жилая цепь) на работающих реле, так как в выключенном положении реле в этой точке отключают цепь. Неисправные реле, застрявшие во включенном состоянии, все еще пропускают напряжение через реле, поэтому эти реле должны показывать около 0 В.



    Если неисправное реле не выключает свет:



    Включите все реле и измерьте расстояние между двумя латунными винтами на стороне сетевого напряжения каждого реле. Счетчик должен показывать около 0 В на работающих реле. Неисправные реле, которые застряли в выключенном состоянии, должны показывать 120 В.


    Советы по замене вышедшего из строя реле
    Во избежание повреждения нового реле мы рекомендуем заменить все старые переключатели, подключенные к реле: это включает в себя любые переключатели в месте освещения, а также любые переключатели на главных панелях, подключенных к тому же реле. . (Реле редко выходят из строя через короткий промежуток времени из-за заводского брака; они просто не будут работать вообще после установки. Постарайтесь определить, почему старое реле вышло из строя, прежде чем рисковать повредить и новое.


    Почему реле выходят из строя

    Реле обычно выходят из строя, когда сохраняется контакт на переключателе. Это включает в себя залипание, темпераментный переключатель или удерживание переключателя на реле, которое начинает выходить из строя. Сохранение контакта приводит к нагреву реле: внутренние части начинают сплавляться друг с другом и, в конце концов, замораживают реле в его последнем положении (независимо от того, включено оно или выключено).


    Другие причины отказа реле

    Существует несколько ситуаций, которые могут привести к отказу реле, даже нового. Условия, которые вызывают постоянный поток электричества, могут повредить реле низкого напряжения:

    • Окрашенные, оклеенные обоями или сломанные пластины могут вызвать сопротивление или давление на переключатели, что приведет к их заеданию или перетаскиванию.
    • В пыльных или грязных местах, таких как кухни или мастерские, на коммутаторе могут образовываться отложения, что может привести к замедлению отклика.
    • Новые переключатели RS23X (корпус с черной окантовкой) вставляются в меньшие отверстия в старом сложенном ремешке. Новые переключатели немного больше, чем старинные кулисные/качающиеся переключатели, поэтому они будут зажимать корпус, вызывая заедание кнопок переключателя.
    • Установка стандартного сетевого выключателя (даже временного) там, где требуется мгновенный выключатель. Выключатели сетевого напряжения обеспечивают постоянный поток электроэнергии.
    • Установка нового реле без замены всех подключенных выключателей. Не забудьте также проверить наличие главного выключателя на панели, подключенного параллельно осветительному прибору. Как правило, старое реле выходит из строя по какой-то причине, поэтому обязательно проверьте все переключатели устройства (наверху/внизу, в обоих концах коридора и т. д.). заменить его.
    • Проводка, погрызенная грызунами или белками, может вызвать короткое замыкание в перекрестном проводе и странное поведение системы.

    Купить реле и трансформаторы дистанционного управления GE.


    Выключатели освещения

    Чтобы проверить проводку на ваших выключателях, переключите переключатель на стене для проверки. Для этого просто снимите и отсоедините выключатель, затем подсоедините общий провод (обычно белый) к любому из проводов управления кнопкой низкого напряжения. Если эта прямая проверка каждого из проводов работает (свет загорается или выключается), либо переключатель неисправен, либо контакты на переключателе нуждаются в очистке. (Осторожно протрите контакты чистой тканью; не используйте чистящие средства, так как они могут повредить тонкие контакты.)

    Возьмите счетчик и подтвердите непрерывность при каждом нажатии кнопки (это означает, что ожидаемое действие — ВКЛ или ВЫКЛ — происходит при нажатии кнопки). При снятом переключателе должна быть непрерывность от общего провода через каждую кнопку после нажатия кнопки.

    Купить низковольтные выключатели GE.


    Трансформаторы

    Низковольтные системы GE обычно имеют от одного до нескольких переключателей, подключенных к реле, и несколько реле, подключенных к трансформатору. Если все реле и переключатели неисправны, проблема может заключаться в трансформаторе.

    Неисправный трансформатор: Если возможно, возьмите исправное реле и переключатель и переместите их на подозрительный трансформатор. Если они все еще работают, то все переключатели и реле в другой цепи действительно были сломаны и нуждаются в замене (если только это не какая-то проблема с проводкой — сравните установку с заведомо работающей установкой). Но если рабочий комплект реле/переключателей не работает на новом месте, то, скорее всего, проблема в вашем трансформаторе.


    Проверка трансформатора: Отсоедините трансформатор от панели и проверьте выход, чтобы исключить проблемы с проводкой. Подтвердите входное напряжение — 120 В или 277 В — в зависимости от модели. Нормальное выходное напряжение при отключенной нагрузке будет 25-29 В.В переменного тока (номинальное значение должно быть ~27,5 В при подаче 120 В). Этот более широкий диапазон позволяет изменять показания счетчика, а также изменять линейное напряжение.

    Если напряжение находится в пределах 3–5 В постоянного тока, а трансформатор кажется теплым или горячим на ощупь, в системе есть залипший переключатель, из-за которого трансформатор нагревается, поэтому переключатель необходимо снять. Если трансформатор показывает 0 В постоянного тока, отключите его и подождите около 15 минут. Подключите его снова и проверьте выходное напряжение. Если напряжение по-прежнему равно 0 В постоянного тока, трансформатор неисправен и его необходимо заменить. Если он показывает напряжение (возможно, 3-5 В постоянного тока), где-то застрял переключатель, из-за которого трансформатор перешел в режим охлаждения, создавая 0 В постоянного тока, найденный ранее.

    Обратите внимание, что у вас может быть много реле (20, 30 и т. д.), подключенных к трансформатору, но вы не хотите управлять (включать/выключать) более 5 реле одновременно. При обновлении или ремонте вашей системы просто убедитесь, что вы не перегружаете свой трансформатор, пытаясь управлять слишком большим количеством реле одновременно.

    В. После отпускания кнопки, которую я нажимаю на своем переключателе, переключатель поддерживает непрерывность в течение примерно 15 секунд. Это вызывает задержку перед включением или выключением света. У нас тоже сгорел один трансформатор. Короткое есть?
    A. Возможно, у вас заедает выключатель, вызывающий короткое замыкание в контрольной или контрольной лампочке. Чтобы найти неисправный переключатель, отсоедините белый провод от всех переключателей, подключенных к трансформатору. Измерьте напряжение на трансформаторе между двумя низковольтными проводами. Если это 24 В, это доказывает, что короткое замыкание ясно. Начните подключать переключатели обратно и проверьте каждый, снова измерив напряжение. Если есть падение напряжения, это укажет, какой переключатель вызывает короткое замыкание. Замените переключатель на новый и снова проверьте, устранена ли проблема. Для получения дополнительной информации об устранении проблемы с застрявшим выключателем см. раздел «Как исправить залипший выключатель в системе освещения низкого напряжения».

    В. Могу ли я использовать трансформатор 24 В постоянного тока с моей системой GE?
    A. Если в вашей системе есть только непилотные, нелокаторные выключатели и непилотные световые реле, реле будут работать и от трансформатора на 24 В постоянного тока, но вам нужно убедиться, что источник питания соответствует номиналу не менее 30 Вт.


    Выпрямители GE

    Это старый выпрямитель GE. Этот переключатель контроллера над трансформатором является выпрямителем. В старом каталоге GE говорится, что рекомендуется использовать его со всеми установками дистанционного управления. Его можно заменить выпрямительным диодом на 3 А, который снижает потребление энергии катушкой реле. Действие выпрямителя повышает производительность (более быстрое переключение) и обеспечивает большую защиту системы, но вам не обязательно иметь его. Обратите внимание, однако, что выпрямитель рекомендуется, когда в системе используются контрольные выключатели или локаторные выключатели, потому что без диода лампочка выключателя перегорит через несколько лет. (Диод увеличит срок службы лампочки локатора, так как он будет обеспечивать только половину энергии, подаваемой трансформатором (блокирует другую половину).) Но если вы обойдете выпрямитель, система все равно будет работать. Стандартный выход переменного тока представляет собой синусоидальную волну, но выпрямитель просто отсекает половину из них (можно назвать полуволновым переменным током). Если выпрямитель сломан, реле перестанет работать, поэтому мы рекомендуем заменить его выпрямительным диодом или просто отключить его от вашей системы.


    Дополнительные советы

    Визуальное повреждение: Проверьте, нет ли на деталях почернения или запаха гари. Эта простая проверка может быстро выявить, какая деталь повреждена и нуждается в замене.

    Сколько реле может управляться одним переключателем?

    GE рекомендует не использовать более 8 реле, управляемых одним и тем же переключателем в старых системах, потому что в них нет секвенсора: поэтому при нажатии кнопки все катушки реле включаются одновременно. Используемый ток составляет около 220 мА на реле, поэтому слишком большое количество реле, подключенных параллельно, приведет к падению напряжения питания, и реле не будут переключаться. Если вам нужно управлять более чем 8 реле, GE предлагает перейти на новые системы LightSweep. Новые системы последовательно посылают команды реле, каждое из которых получает 100-миллисекундный импульс для изменения состояния.

    Как мне найти электрика для обслуживания моей низковольтной системы GE?

    Системы низкого напряжения GE в основном очень просты, но некоторые электрики могут испугаться, если они не знакомы с ними. Клиенты добились успеха, прочитав информацию на нашем веб-сайте, чтобы четко объяснить, какую работу необходимо выполнить. Вы можете провести несколько простых испытаний, а затем подготовить детали. Или вы просите электрика провести простую проверку, затем покупаете детали и заказываете их во второй раз. Бывший. Я проверил свой переключатель и реле. В одном месте мне нужно заменить комбинированное реле вместе с подключенным к нему выключателем. В другом месте мне просто нужно заменить блок пластины переключателя. Их легко заменить, и у меня есть электрические схемы. вы также можете попробовать обратиться к электрикам, которые давно работают в бизнесе и могут иметь опыт работы с этими системами.

    Примечание. Электрики, незнакомые с системой, могут предложить снять всю систему. Однако это требует открытия всех стен и прокладки более толстого провода между выключателями и осветительными приборами, что может быть очень дорогим. Это редко используется, поскольку доступны более быстрые, простые и дешевые решения, позволяющие снова включить свет и обеспечить его правильную работу.

    Какая низковольтная система или марка?

    Не знаете, какая у вас низковольтная система? Определите марку низковольтного освещения поможет вам разобраться и укажет на правильные запасные части.

    Купить запасные части низковольтного освещения для GE Lighting, Bryant, Sierra Electrical, Remcon, Pyramid и Touch-Plate Lighting Controls.

    3 способа исправить диммер, который не выключается полностью

    Майк Ли

    Диммерный переключатель не выключается полностью

    Диммерные переключатели могут добавить приятную атмосферу в ваш умный дом, делая всю вашу установку гораздо более расслабляющей и комфортной для жизни. Возможность управлять всем с помощью дистанционного управления также является огромным плюсом. . Когда они работают так, как должны, они олицетворяют собой роскошь.

    Однако, как и в любой другой технологии, известно, что проблемы возникают время от времени. К сожалению, такова природа технологии. Лучшее, что вы можете сделать, это узнать, что делать, когда такие вещи не работают, чтобы вы были готовы к следующему разу.

    В последнее время мы заметили, что многие из вас обращались к доскам объявлений и форумам, чтобы выразить свое недовольство общей проблемой — тем фактом, что ваши диммеры не выключаются полностью. Даже если он у вас выключен 902:45, он все еще излучает тусклое свечение. Помимо потраченного впустую электричества, это может сильно раздражать, если вы пытаетесь уснуть.

    Итак, поскольку существует несколько хороших решений этой проблемы, мы решили собрать их все в одно руководство, чтобы помочь вам. Ни одно из этих исправлений не является настолько сложным, поэтому вы сможете выполнить их, даже если у вас нет технического опыта.

    Мы не будем просить вас делать что-либо, что может повредить ваше оборудование, например, разбирать что-либо. С учетом сказанного давайте застрянем на нашем первом исправлении.

    1. Свечение может быть вызвано паразитным током

    Когда одна или несколько лампочек в цепи не выключаются полностью, объяснением обычно является фантомный ток.

    Звучит жутко, но на самом деле это не так. По сути, это просто термин, описывающий эффект, создаваемый избытком энергии, которая просто просачивается в лампочку/лампы. Когда это произойдет, они продолжат излучать слабый или умеренный свет.

    Основной причиной этого явления является то, что схема слишком устарела и устала, чтобы эффективно регулировать ток, протекающий через нее. К сожалению, это проблема, от которой довольно сложно избавиться. Способ сделать это либо установите светодиодный диммер или обновите существующую схему. Для этого потребуется профессионал.

    2. Попробуйте использовать диммер, предназначенный для светодиодных ламп

    Проблема с большинством диммеров заключается в том, что они могут выдавать импульс мощности. Чем ярче настройки, тем заметнее это становится. Обойти это можно, используя лампу накаливания. Если вы используете лампу накаливания, она будет действовать как минимальная нагрузка, заставляя светодиод работать более нормально и предсказуемо.
