УЗО (Устройство Защитного Отключения). Главное назначение УЗО — состоит в том, чтобы обеспечить защиту человека от удара (поражения) электрическим током и вследствие этого возможно возгорание и пожар, которое происходит из-за утечки тока через устаревшую, изношенную и ненадежную изоляцию кабелей и проводов; также утечка тока возможна через ненадежные соединения кабелей и клеммников. Устройства защитного отключения обеспечивает защиту для человека от удара тока, а автоматические выключатели защищают подключенную технику от возможных перегрузок.

При срабатывании УЗО отключает питание подключенного оборудования, если появился дифференциальный ток (ток утечки). Ток утечки зачастую возникает, если изношена изоляция кабеля и случается пробой, а так же в случае прикосновении человека к токонесущим проводам.

Как правило УЗО устанавливаются в квартирных щитках для защиты от удара тока в любом месте в квартире. Так же УЗО может быть отдельно установлено при подключении стиральной машины, водонагревательного бойлера и других бытовых электроприборов. Для этих целей используют вилки или адаптеры с УЗО. Простота использования адаптера с УЗО состоит в том, что Вы просто подключаете его в розетку, а в него соответственно подключаете необходимое устройство. Подключение только отдельного оборудования хорошо тем, что при срабатывании УЗО отключает не всю квартиру, а только ту ветку, где возник дифференциальный ток.

Принцип работы УЗО

Принцип работы УЗО состоит в сравнении протекающего тока по фазному проводу (L) и нейтрали (N). В случае если проводка качественная, не имеет повреждений и все контакты надежно закреплены, то эти токи равны. Если появляется дифференциальный ток (ток утечки) при контакте человека с токопроводящим кабелем, то система УЗО регистрирует превышение номинального значения и происходит размыкание электрической сети. Размыкание сети происходит очень быстро, при этом ток не успевает нанести человеку повреждений или ожоги. Так же отключение электричества системой УЗО происходит до начала возгорания

Все УЗО имеют одну основную характеристику: номинальный ток срабатывания (отключающий ток утечки или дифференциальный ток). Эта характеристика означает при каком токе утечки электроэнергия будет отключена при помощи УЗО. Мировые производители УЗО используют такие стандарты УЗО : 10 мА, 30 мА, 100 мА, 300 мА, 500 мА ток утечки.

Так же в УЗО, как правило, есть кнопка «TEST» для имитации утечки тока. При правильном подключении УЗО срабатывает.

Как выбрать УЗО

При выборе УЗО следует руководствоваться местом его установки и объектом защиты системой УЗО. Если УЗО необходимо установить на отдельно взятую линию, например, ванная комната, группа розеток или электрический бойлер, то рекомендуется устанавливать УЗО с номинальным током утечки 30 мА потому, что более высокие токи утечки для человека могут быть опасны для здоровья человека.

Если использовать УЗО для предотвращения от возгорания, то рекомендуется подобрать с номинальным дифференциальным током от 100 мА до 500 мА. Такие типы УЗО рекомендуется устанавливать на квартиру совместно с УЗО на отдельные линии (комнаты, группы розеток или отдельно вынесенное оборудование высокой мощности) с током утечки 30 мА.

Используя портативные вилки или розетки (адаптеры) с УЗО с легкостью можно обезопасить себя при использовании электрических устройств или инструмента, например, дрели, болгарки, электропилы и прочий строительный инструмент; а так же для подключения дорогостоящей техники, находящейся в комнатах с повышенной влажностью, например, бойлер для подогрева воды в ванной комнате или джакузи.

Что делать, если сработало УЗО?

Первое, и основное, Вы не должны паниковать. В конце концов УЗО и было установлено, чтобы рано или поздно сработать. Если сработало УЗО значит имела место утечка тока. Во-первых необходимо попытаться его включить. Если включилось и продолжает дальше работать, значит была кратковременная утечка тока. Рекомендуется проверить изоляцию токоведущих кабелей, а также УЗО. Если после включения УЗО сразу срабатывает и выключается, значит имеет место или постоянная утечка тока, или вышло из строя устройство УЗО. Поэтому рекомендуется выполнить следующее:

1. Отключаем все автоматы, находящиеся с данным УЗО в одной цепи. При этом обязательно расцепляем нулевой рабочий проводник (N). Учитывая, что утечка тока могда произойти с нулевого рабочего провода, необходимо отсоединить все нулевые рабочие проводники.

2. Включаем УЗО

3. Если УЗО включилось, нажимаем кнопку «TEST». Если УЗО сработало, значит, оно работает и исправно.

4. Если во время включения УЗО сразу отключилось, значит, оно неисправно, или же существует утечка тока в месте установки УЗО.

5. Если, все таки, УЗО исправно, начинаем по очереди включать автоматы. При срабатывании УЗО мы можем узнать в какой цепи есть утечка тока.

6. После того, как узнали в какой цепи утечка, мы выключаем все электроприборы этой сети и после включаем УЗО.

7. После включения УЗО ищем неисправность в отключенных приборах. Если все исправно в электрооборудовании, то далее необходимо искать неисправность в изоляции электропроводки.

8. Выявляем неисправный прибор путем последовательного подключения до срабатывания УЗО.

9. После отключения неисправного прибора, не забудьте проверить УЗО кнопкой «TEST»

Подключение УЗО

Использование УЗО поможет Вам защититься от случайного поражения или удара электрическим током, по сути УЗО это основная защита человека от удара током, поэтому его установка требует высокого профессионализма и ответственности. Для подключения УЗО в квартире, офисе рекомендуется приглашать специалистов электриков. При неправильной установке УЗО возможны постоянные ошибочные срабатывания. Лучше не экономить на своем здоровье и не рисковать жизнью.

Устройство защитного отключения (УЗО) — презентация онлайн

Похожие презентации:

3D печать и 3D принтер

Видеокарта. Виды видеокарт

Анализ компании Apple

Трансформаторы тока и напряжения

Транзисторы

Устройство стиральной машины LG. Электрика

Конструкции распределительных устройств. (Лекция 15)

Электробезопасность. Правила технической эксплуатации электроустановок

Магнитные пускатели и контакторы

Работа на радиостанциях КВ и УКВ диапазонов. Антенны военных радиостанций. (Тема 5.1)

СПб ГБОУ «Политехнический колледж городского хозяйства»
Предмет: Теоретические основы электромонтажных работ
Тема: «Устройство защитного отключения (УЗО)»
Работу выполнил:
студент группы УД-14-11
Садков И.А.
Преподаватель: Тужилкин А.А.
2016
Содержание
Назначение УЗО
Принцип работы
Устройство УЗО
Ограничения в работе
Чувствительность УЗО
Проверка работоспособности
2
Назначение УЗО
Основное назначение УЗО является защита людей от поражения
электрическим током при неисправности электрооборудования
(оказавшиеся под напряжением в результате повреждения изоляции)
в результате случайного или неосознанного контакта человека с
токоведущими частями. Также предотвращение пожаров
вызванных возгоранием электропроводки при протекании токов
утечки.
Прибор представляет собою механический коммутационный аппарат
для прекращения подачи дифференциального тока в определенных
условиях. УЗО обесточивает питание электрической сети при
прикосновении человека (животных) с проводниками бытовых
приборов и техники или с заземляющим контактом. Срабатывание
происходит как при прямом соприкосновении с частями
электроустановки, так и при косвенном.
3
Принцип работы УЗО
Как известно, электрический ток течет из сети по фазному проводу
через нагрузку и возвращается обратно в сеть по нейтральному
проводу. Эта закономерность легла в основу работы УЗО.
Принцип работы устройства защитного отключения основан на
сравнивании величины тока на входе и выходе защищаемого объекта.
При равенстве этих токов Iвх = Iвых УЗО не реагирует.
Если Iвх > Iвых УЗО чувствует утечку и срабатывает.
То есть, токи протекающие по фазному и нейтральному проводу,
должны быть равны (это касается однофазной двухпроводной сети,
для трехфазной четырехпроводной сети ток в нейтрали равен сумме
токов которые протекают в фазах). Если токи не равны – значит
имеется утечка, на которую и реагирует УЗО.
4
УЗО ЭКФ-2P-40А-30мА
5

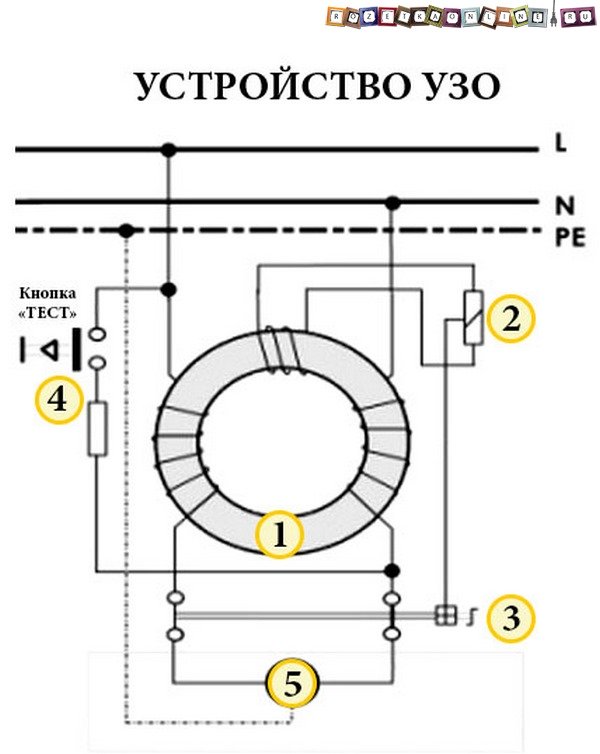

Устройство УЗО
Конструктивно УЗО собрано в корпусе из диэлектрического материала.
Внутри содержит трансформатор тока, выполненный на тороидальном
ферромагнитном сердечнике с тремя обмотками – две первичные и одна
обмотка управления.
Две первичные токовые обмотки включены встречно. Первая обмотка
образована фазным проводом, в ней протекает ток к нагрузке (к
потребителю). Вторая обмотка образована нулевым проводом, в ней
протекает обратный ток от нагрузки (от потребителя).
В обычном режиме, когда в цепи нет утечки, токи, протекающие в обоих
обмотках равны по значению, но противоположно направленны. При
протекании в обмотках, эти токи наводят в сердечнике трансформатора
тока магнитные потоки. Наведенные магнитные потоки направлены
встречно и компенсируют друг друга, поэтому суммарный магнитный
поток равен нулю.
Ф∑ = ФL — ФN = 0
6
Устройство УЗО
Если человек коснулся электроприбора который в результате повреждения
изоляции оказался под фазным напряжением, то через УЗО кроме тока
нагрузки будет протекает дополнительный ток — ток утечки. (Аналогично,
если произошел пробой изоляции на корпус электроприбора.)
В этом случае, токи в фазном и нулевом проводе не будут равны.
Результирующий магнитный поток также не будет равен нулю:
Ф∑ ≠ 0
Под воздействием результирующего магнитного потока в контрольной
обмотке возникает ЭДС, под действием ЭДС в ней возникает ток. Ток
возникший в контрольной обмотке приводит в действие
магнитоэлектрическое реле которое отключает силовые контакты.
Максимальный ток в контрольной обмотке появится тогда когда в одной из
силовых обмоток тока не будет. То есть, это ситуация когда человек
коснется фазного провода — в этом случае ток в нулевом проводе протекать
не будет.
7
Устройство УЗО
8
Чувствительность УЗО
Основной параметр УЗО – это его чувствительность (номинальный
отключающий дифференциальный ток, так называемая «уставка» по
току утечки).
Для защиты человека в бытовых электросетях от поражения
электрическим током используют УЗО чувствительностью 10 и 30
мА.
Для защиты от возможного возникновения пожара служат УЗО
чувствительностью 100 или 300 мА.
Если проводка неразветвленная, с малым количеством групп, то
может использоваться одно общее УЗО на 30 мА, как
противопожарное, так и для защиты человека от поражения
электрическим током.
9
Ограничения
УЗО не сработает, если человек оказался под напряжением, но тока
замыкания на землю при этом не возникло. Например, при прикосновении
одновременно к линейному и нейтральному проводникам защищаемой
цепи. Предусмотреть защиту от таких прикосновений невозможно, так как
нельзя отличить протекание тока через тело человека от нормального
протекания тока в нагрузке. В подобных случаях действенны только
механические защитные меры (изоляция, непроводящие кожухи и т. п.), а
также отключение электроустановки перед её обслуживанием.
УЗО функционально зависимое от напряжения сети нуждается в питании,
которое получает от защищаемой цепи. Поэтому потенциально опасной
является ситуация, когда выше УЗО произошел обрыв нейтрального
проводника, а линейный остался под напряжением. В этом случае УЗО
будет неспособно отключить цепь, так как напряжения в защищаемой цепи
недостаточно для функционирования. УЗО функционально не зависимое от
напряжения свободно от указанного недостатка.
10
Проверка работоспособности
Для того чтобы осуществлять контроль исправности
(работоспособности) УЗО, на его корпусе предусмотрена
кнопка «Тест», при нажатии на которую искусственно создается
ток утечки (дифференциальный ток). Если устройство
защитного отключения исправно, то при нажатии на кнопку
«Тест» оно отключится.
Специалисты рекомендуют производить такой контроль
примерно один раз в месяц.
11
Спасибо за внимание!
