Настройка датчика движения для включения света: Как правильно настроить датчик движения

Содержание

Делаем освещение в квартире по датчику движения / Хабр

Наверняка все слышали про технологию «умный дом». Одно из самых популярных применений этой технологии в автоматическом освещении — например, включение и выключение света при появлении или уходе людей из помещения. В этой статье хотелось бы показать, что ничего сверхествественного в этом нету, и реализовать эту возможность может любой человек. Итак, попробуем подключить к обычной лампочке Ильича в коридоре датчик движения, и заставим освещение работать в зависимости от наличия людей в помещении.

В качестве датчика движения был выбран датчик LX-01, произведенный в Поднебесной. Принцип его работы достаточно прост — при обнаружении движения в заданной области датчик замыкает цепь, благодаря чему включаются подключенные к датчику электроприборы. Как только движение в зоне наблюдения прекращается, датчик размыкает цепь, выключая подключенные приборы. Датчик можно настроить при помощи 3 регуляторов, которые находятся на его корпусе. Первый регулятор отвечает за чувствительность датчика. При максимальной чувствительности датчик будет срабатывать при малейшем движении, при минимальном — только при очень заметном. Второй регулятор устанавливает время, в течение которого датчик «держит» цепь после последнего обнаружения движения. То есть как только движение в помещении прекратилось, датчик не сразу выключит свет, а подождет в течение установленного времени. Последний регулятор отвечает за уровень освещения, при котором датчик будет работать. Ведь нет смысла включать свет по датчику движения, если в помещении и так светло.

Описанный датчик движения не единственный в своем роде. Сейчас существует множество датчиков движения, различных как по внешнему виду, так и по выполняемым функциям. При выборе датчика движения нужно четко представлять, куда и зачем его планируется установить. Например, указанный датчик движения я покупал специально для установки в коридор, где все люди только проходят из одной комнаты в другую, не задерживаясь надолго. А вот например в ванную комнату такой датчик движения не подошел бы. Почему? Да потому что он реагирует только на движение. Поэтому если вы будете лежать в ванне с кучей пены, слушая музыку, то делать это вы будете в темноте — ведь движения-то нету. Так что к выбору комнаты подходите основательно.

После выбора модели датчика движения и помещения для установки нужно также подобрать удачное место расположения датчика. Датчик должен реагировать на все движения в комнате, и при этом не должен срабатывать ложно. Поэтому нужно учесть планировку помещения — двери, окна, пути передвижения людей, крупная мебель — все это влияет на выбор места для установки. Мой коридор имеет следующую планировку:

На плане видно, что в коридоре 4 двери и ни одного окна. Кстати отсутствие окон скорее плюс, чем минус — ведь при этом датчик движения не придется настраивать на различные уровни освещенности в помещении, так как мы знаем, что в комнате всегда темно. Наличие дверей на каждой стороне коридора затрудняет выбор места установки. Если же у вас есть свободная стена, то датчик надо крепить в один из ее углов. Почему обязательно в угол комнаты? Потому что данный датчик имеет обзор 120 градусов. Если же поставить его в середину стены, то ее углы попадут в мертвую зону, что не есть хорошо. Учитывая все эти параметры, получаем такую схему расположения датчика:

Схема подключения датчика к электросети представлена в инструкции к датчику. Выглядит она так:

Проведенные мною опыты показали, что подключать провода иначе, чем на схеме нельзя — датчик с характерным хлопком выходит из строя 🙂

При установке датчика было принято решение чуть усложнить схему, добавив в нее контрольный выключатель, который бы в разомкнутом состоянии не мешал датчику движения, а в замкнутом состоянии включал освещение независимо от датчика. Можно придумать несколько примеров, когда освещение в комнате нужно даже тогда, когда в ней никого нет, но это не суть важно. Поэтому к датчику движения решено было подключить обычный выключатель света. При этом схема примет следующий вид:

Теперь нужно прозвонить все провода и подключить датчик движения к электросети. Берем тестер и прозваниваем каждый контакт. Провод, проходящий от выключателя к лампе подключаем к красному контакту датчика. Коричневый контакт датчика соединяем с проводом, находящемся по другую сторону от выключателя. Теперь берем провод, подходящий к осветительному прибору не со стороны лампы и подключаем к голубому проводу датчика.

Важно! При работе с электропроводкой соблюдайте все меры безопасности. Отключите подачу электроэнергии в квартиру, вооружитесь резиновыми перчатками. В конце работ внимательно осмотрите провода, заизолируйте все оголенные участки.

Когда закончите подключение датчика, останется лишь прикрепить его на стену в выбранном месте. Закреплять датчик нужно почти сразу под потолком, чтобы обзор был лучше. Затем нужно проверить работу датчика — войдите в комнату, свет при этом должен включиться. Затем выйдите из комнаты, оцените интервал до выключения датчика. Если датчик не сработал, то возможно вы допустили ошибку в установке. Если срабатывает не всегда, попробуйте изменить его настройки — например, установить чувствительность на максимум. Время до выключения я рекомендую ставить порядка 6-10 секунд.

виды, принцип работы, схема подключения и особенности настройки

Датчики движения создавались с целью охраны различных объектов, но сегодня эти устройства активно применяются в быту. С помощью средств автоматики можно создать более комфортные условия проживания. Применяя датчики движения уличные для включения света, можно сэкономить на счетах за электроэнергию. После их установки освещение будет включаться, только если в зоне действия устройства появился человек.

Виды и принцип работы
- Инфракрасные устройства
- Ультразвуковые детекторы
Рекомендации по выбору
Монтаж датчика своими руками
Настройка сенсора
- Угол наклона и чувствительность
- Уровень освещенности и время задержки

Виды и принцип работы

Детекторы классифицируются по двум основным признакам — способу регистрации входящего сигнала и принципу работы. В соответствии с первым видом классификации устройства могут быть пассивными и активными. Наиболее простой конструкцией обладают пассивные, так как они состоят только из элемента, регистрирующего движение. Конструкция активных приборов предполагает наличие приемника и излучателя.

Инфракрасные устройства

Эта группа сенсоров может ассоциироваться с термометром направленного действия. Безусловно, это довольно грубое описание принципа работы устройства, но отражающее суть процесса. Устройство инфракрасного типа сработает в случае появления в зоне его видимости источника тепловой энергии. Для корректной работы прибора его предстоит настроить. Даже когда температура тела взрослого человека и ребенка одинакова, правильно откалиброванный датчик воспримет их в качестве двух разных объектов.

Если же устройство отрегулировано по минимуму, то оно может срабатывать при появлении домашних животных. В большинстве моделей настройка выполняется вручную, но это не должно стать серьезной проблемой. Следует заметить, что именно инфракрасные датчики получили широкое распространение.

Ультразвуковые детекторы

Область их использования — охрана различных объектов. Эти устройства являются активными в отличие от инфракрасных датчиков. Принцип их работы заключается в фиксации отраженного сигнала от объектов, находящихся в зоне видимости. При перемещении одного из них или в момент появления нового «сохраненная» детектором картинка меняется, что приводит к его срабатыванию.

Ультразвуковые приборы постоянно находятся в активном состоянии и посылают с определенной частотой сигнал, анализируя затем его отражение. Стоимость таких девайсов выше в сравнении с инфракрасными, что и сделало их менее популярными.

Также есть еще микроволновые сенсоры, сканирующие зону видимости постоянно. Это делает их максимально эффективными, ведь любое движение будет замечено. Однако крайне высокая стоимость делает их применение в быту нерентабельным.

Монтаж датчика своими руками

В домашних условиях можно использовать самую простую схему подключения датчика движения для освещения, подсоединив его в разрыв фазного проводника. Она будет максимально эффективной в помещении без окон. Для решения поставленной задачи фазный и нулевой провода подключаются к клеммам L и N датчика соответственно. Выходной контакт сенсора соединяется с одним проводником лампы, а второй — с нейтралью.

Если детектор планируется разместить в помещении с окнами или на улице, то стоит добавить в схему выключатель либо фотореле. Это позволит избежать включения освещения днем. Оба устройства подключаются в разрыв фазного проводника. Если владелец дома хочет полностью автоматизировать процесс включения света, то стоит использовать фотореле.

Однако все эти схемы имеют один недостаток — освещение не будет включаться на длительное время. Например, если смонтирован датчик движения для включения света на лестнице и возникает необходимость проведения ремонтных работ вечером, то придется постоянно двигаться. Чтобы избежать этого, можно параллельно сенсору подсоединить выключатель.

Настройка сенсора

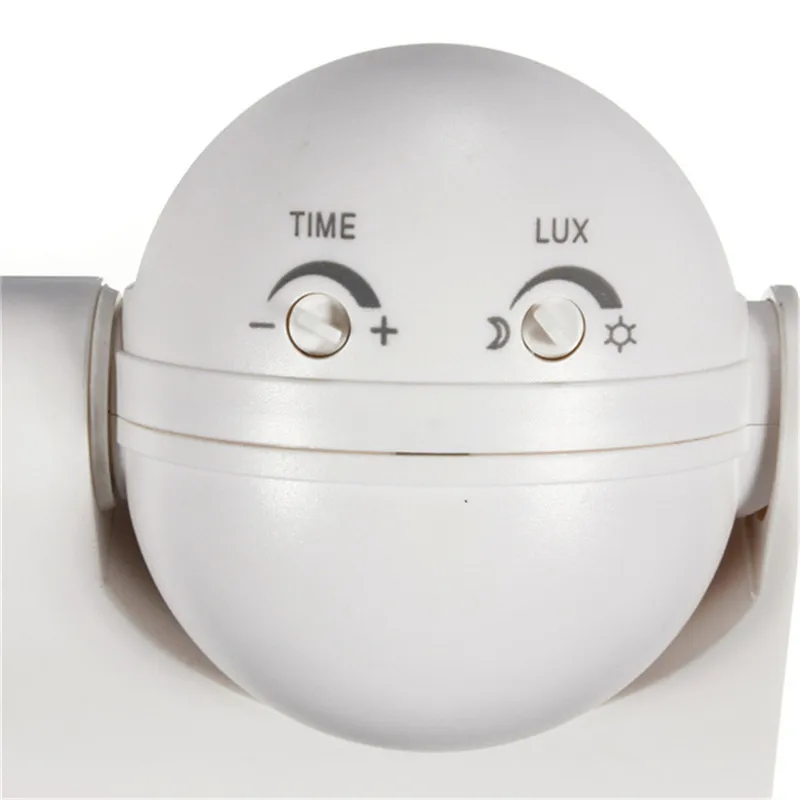

После завершения монтажных работ датчик движения необходимо откалибровать. Практически все параметры устройства настраиваются с помощью небольших поворотных регуляторов. Так как сегодня довольно высокой популярностью пользуются сенсоры со встроенным датчиком освещенности, то говорить о настройке прибора стоит на их примере.

Угол наклона и чувствительность

Если сенсор закреплен на стене, тогда в первую очередь необходимо выставить требуемый угол наклона. Он выбирается так, чтобы обеспечить максимальную зону контроля. В этом вопросе сложно дать точные рекомендации, так как все зависит от условий размещения используемой модели. Оптимальной высотой монтажа детектора является 2,4 м.

На импортных устройствах этот регулятор чаще всего обозначен буквами SEN. Регулировка является бесступенчатой, поэтому параметр можно плавно менять от минимального к максимальному. Пожалуй, именно настройка этого показателя является наиболее сложной. Если ошибиться при калибровке, то датчик будет срабатывать даже при появлении в поле видимости животных. Алгоритм регулировки следующий:

Выбирается минимальное значение, после чего проверяется работа сенсора на домашних питомцах.
Если устройство сработало, тогда чувствительность снижается.

Уровень освещенности и время задержки

Модели детекторов отличаются диапазоном задержки выключения. Чаще всего этот показатель составляет от 3 до 900 секунд. Серьезных проблем с настройкой возникнуть не должно, так как рядом с регулятором находится шкала. В результате владельцу дома остается лишь выбрать нужное время задержки и установить его. Чаще всего регулятор освещенности обозначается LUX. Настраивать сенсор нужно вечером, медленно поворачивая регулятор из максимального положения к минимальному, пока освещение не отключится.

К комфорту человек привыкает быстро. Многие пользователи после установки одного датчика движения решают автоматизировать всю систему освещения дома и участка. При выборе детектора необходимо внимательно изучить его технические характеристики. С подключением устройства проблем возникнуть не должно, так как это довольно простой процесс.

Датчики освещения движения

По мере того, как технологии становятся все более стильными и ненавязчивыми, все больше и больше домохозяйств и/или компаний покупают системы освещения с датчиками движения. Желание добиться большего с меньшими затратами распространилось и на системы безопасности, где такие устройства, как датчики движения, обеспечивают высокий уровень безопасности, занимая мало места и потребляя меньше энергии, чем старые системы безопасности. Сама технология, однако, не является чем-то новым: обнаружение инфракрасной энергии, основной механизм в датчике света, использовался во многих других приложениях до его применения в устройствах безопасности и системах домашнего освещения.

Как работают датчики движения

Процесс, с помощью которого датчик движения обнаруживает движение и инициирует реакцию, зависит от пассивного инфракрасного датчика (PIR или PID). Слово «пассивный» указывает на то, что датчик не излучает инфракрасное излучение, а получает инфракрасные данные — ФИД улавливает инфракрасную энергию (свет), излучаемую объектом, например человеком. Разница в температуре, определяемая ФИД, является основным элементом запуска реакции.

ФИД-датчик движения обычно состоит из печатной платы с пироэлектрическим чипом датчика, размещенного в монтажной конструкции, которая размещается в месте, где датчик полностью беспрепятственный. Печатная плата служит устройством декодирования и интерпретирует сигналы, получаемые пироэлектрическим чипом. Чип реагирует на температуру, и когда количество инфракрасного излучения превышает заданный предел, пироэлектрический чип подает сигнал, активируя свет или сигнал тревоги.

Для того, чтобы инфракрасный свет попадал на датчик чипа, в смонтированную конструкцию встроено небольшое окошко, которое непосредственно освещает датчик обозначенной контролируемой зоной. Если человек входит в заданную область, изменение инфракрасного излучения в результате температуры его тела регистрируется датчиком через маленькое окошко. Окно прозрачно для инфракрасного света, поэтому оно не блокирует сигналы, но также помогает защитить устройство от пыли и насекомых, которые могут вызвать ложное срабатывание.

Во избежание ложных срабатываний следует внимательно отнестись к выбору места установки. Избегайте контакта с вентиляционными отверстиями, такими как вентиляционные отверстия систем отопления, вентиляции и кондиционирования воздуха, это может помочь предотвратить активацию датчика колебаниями температуры воздуха.

Применение системы освещения с датчиком движения

Датчик движения срабатывает при обнаружении движения. Они могут быть установлены внутри помещений, на стенах, потолках и в дверных проемах или снаружи, на внешней стороне зданий и домов. Некоторые виды светильников с датчиками движения, называемые датчиками присутствия, отключают свет в незанятых комнатах и пространствах. При обнаружении движения датчик включает свет; когда движение перестает обнаруживаться, датчик выключает свет. Датчики присутствия — это один из не требующих особого ухода методов сокращения счетов за электроэнергию из-за того, что свет остается включенным, когда никого нет дома или в комнате.

Датчики присутствия

можно контролировать и настраивать в соответствии с потребностями пользователя, но как настроить подсветку датчика движения? Обычно предлагаются две формы управления освещением по датчику движения: чувствительность и временная задержка. Настройка чувствительности позволяет пользователю регулировать величину движения, которое должно произойти для срабатывания датчика. При правильной настройке человек, идущий в комнате с триггером датчика движения, должен активировать датчик, но пролетающая муха не должна приводить к включению движущихся огней. Настройка временной задержки позволяет пользователю определить, как долго свет должен оставаться включенным после срабатывания датчика, если дальнейшее движение не обнаружено.

Датчики движения

можно также использовать снаружи домов и зданий для подачи сигнала тревоги или включения наружного освещения для оповещения о присутствии человека.

Другие датчики Артикул

Лучшие поставщики и производители датчиков движения в США и за рубежом
Емкостные датчики приближения
Типы преобразователей температуры
Ведущие биосенсорные компании в США и за рубежом
Датчики угла поворота вала
Ведущие поставщики и производители датчиков приближения в США и во всем мире
Анализаторы выхлопных газов
Лучшие производители и поставщики датчиков температуры
Лучшие производители и поставщики датчиков в США
Лучшие поставщики и производители датчиков давления в США
Типы датчиков давления — руководство
Различные типы датчиков и их использование (например, электрические датчики)
Все о датчиках положения — типы, применение и характеристики)
Все о детекторах радиации
Все о датчиках движения
Все о датчиках частиц
Все о фотоэлектрических датчиках

Еще из раздела Инструменты и элементы управления

Как включить прожектор на открытом воздухе с датчиком движения с помощью настенного выключателя? | Домой Руководства

Автор Danielle Smyth Обновлено 15 декабря 2021 г.

Хотя прожекторы с датчиком движения являются отличной инвестицией в безопасность, может быть неприятно, если они активируются каждый раз, когда мимо пролетает лист, или, наоборот, если вам нужно выйти и помашите свету, чтобы он загорелся. Уличный датчик движения с выключателем был бы идеален, но как вы можете вручную управлять автоматическим выключателем?

Подсказка

Можно включить прожектор наружного датчика движения с помощью настенного выключателя, если у вас есть соответствующие настройки.

Различные виды прожекторов для наружного освещения

Прожекторы для наружного освещения бывают различных конфигураций, но эксперты LED Lighting Info объясняют, что существует три основные категории. К этим категориям относятся прожекторы с переключателем, прожекторы с управлением движением, не зависящие от переключателя, и прожекторы с управлением движением, управляемые переключателем.

Прожектор, управляемый переключателем, похож на любой другой источник света в вашем доме, в котором положение переключателя определяет, включен свет или выключен. Независимый от выключателя прожектор, активируемый движением, подключается непосредственно к вашей основной электросети. Эти огни технически всегда включены, но датчик движения действует как выключатель самого прожектора. Большинство из этих детекторов движения имеют элементы управления для регулировки диапазона обнаружения и продолжительности света.

Наконец, прожектор с датчиком движения, управляемый переключателем, имеет поток мощности к датчику движения и прожектору, управляемому выключателем света. Выключатель включает прожектор при активации на время, установленное на датчике движения. Настройки детектора движения управляют заливающим светом до тех пор, пока переключатель не будет выключен, деактивируя и прожектор, и датчик движения. Эти извещатели обеспечивают наилучший баланс между прямым управлением и автономной активацией.

Выбор прожектора для добавления

Существует несколько подходов к установке управляемого переключателем прожектора с датчиком движения снаружи вашего дома. Вы можете установить датчик движения на существующий набор светильников, отделить существующий прожектор с датчиком движения от ряда других источников света или установить совершенно новый выключатель и прожектор, управляемый датчиком движения, в конце существующего ряда светильников.

Первым шагом любого электротехнического проекта является отключение питания в вашем распределительном щитке. В то время как электрический выключатель, выключенный, остановит любой поток электричества к розеткам или розеткам, которыми он управляет, лучше избегать любых несчастных случаев и принимать все меры предосторожности.

Установить некоторые датчики движения так же просто, как заменить лампочку. Авторы Home Alarm Report описывают, как некоторые прожекторы имеют встроенные датчики движения, тогда как другие включают в себя промежуточные компоненты, ввинченные между патроном и лампочкой.

Установка управляемого переключателем прожектора с датчиком движения

Следующим шагом по сложности является замена существующего наружного освещения на прожектор с датчиком движения. Авторы 24/7 Home Security объясняют, что это так же просто, как отключить питание, использовать отвертку для удаления существующего светильника и использовать существующую проводку для подключения нового прожектора с датчиком движения. Плоскогубцы с тонкими губками помогут снять и надеть провода, не повредив пальцы, но не сгибайте провод слишком сильно или слишком часто, иначе он ослабнет и сломается.

Добавление выключателя к существующему ряду источников света может быть сложным, но выполнимым. Однако, если вы не сертифицированный электрик, вам следует обратиться за помощью к профессионалу. Работа с электропроводкой может быть опасной задачей, которая может привести к пожару или даже к худшему, если сделать это неправильно.

Эксперты HowStuffWorks и Family Handyman предоставляют более конкретные инструкции по использованию тонального генератора и правильному подключению для выполнения задачи, но читайте их как информативное руководство, объясняющее, что ваш электрик будет делать для вас, а не то, что вы должны предпринять на себя, если вы не эксперт.
