Мультиметры. Виды и работа. Применение и измерение

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности

Все мультиметры, или как их еще называют, тестеры, делятся на два класса:
  • Аналоговые.
  • Цифровые.

Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые мультиметры

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:
  • Черный нулевой проводник вставляется в гнездо «СОМ».
  • Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

Установите регулятор в режим замера сопротивлений на любое значение показаний.

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

1. Определение напряжения

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

2. Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе. Показания прибора будут равны или немого выше выше чем при измерении напряжения между нулем и фазой. Если прибор показывает ноль то это значит, заземление в розетке отсутствует.

При прозвонке заземления, часто возникают трудности. Цепь (заземление – фаза и нейтраль – фаза) прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:
  • Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
  • Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.
Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары.

Чтобы измерить температуру выполняют следующие шаги:
  • Вставляют провода термопары в соответствующее гнездо.
  • Размещают термопару в измеряемую среду.
  • На дисплее выдается величина температуры.

Работа аналогового мультиметра

Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:
  • Измерения сопротивлений и емкостей.
  • Измерения напряжения.
  • Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Похожие темы:
  • Токоизмерительные клещи. Устройство и виды. Как выбрать
  • Инструмент для электрика. Приборы и вспомогательный инструмент
  • Мегаомметр. Виды и устройство. Работа и применение
  • Осциллографы. Виды и особенности, Устройство и принцип действия
  • Вольтметры. Виды и работа. Устройство и маркировка. Особенности
  • Амперметры. Виды и работа. Устройство и применение. Особенности
  • Указатель напряжения. Виды и применение. Работа и применения
  • Анализатор сигналов. Виды и устройство. Работа и как выбрать
  • Индикаторные отвертки. Виды и устройство. Принцип действия

Всё про цифровой мультиметр: принцип работы, как измерять

Мультиметр цифровой — это универсальный прибор для измерения электрических параметров, который сочетает действие амперметра, вольтметра и омметра в одном приборе, который выводит показания на небольшой дисплей. Существуют, как стендовые, так и переносные мультиметры.

Мультиметр цифровой

Обратите внимание на основы электричества и на приборы электроники.

Преимущество цифрового мультиметра над приборами с измерительным механизмом заключается в том, что показание прибора по шкале должны пересчитываться в том случае, если стрелка прибора остановилась между отдельными делениями на шкале. Цифровые измерительные приборы не нуждаются в перерасчете показаний, изображая их в виде чисел на дисплее. Также цифровые мультиметры более чувствительны к малым изменениям тока и поэтому более точны по сравнению с другими приборами, измеряющими электрические параметры.

На постсоветском пространстве такой прибор известен под сленговым названием «Цэшка», т.к. названия советских мультиметров начинались с буквы «Ц».

Принцип действия цифрового мультиметра

В основе цифрового мультиметра лежит АЦП двойного интегрирования — аналого-цифровой преобразователь, в котором входной сигнал сравнивается с опорным.

Для того, чтобы измеритель показывал величину электрического параметра, измеритель должен быть электрически подсоединен к схеме или ее компоненту. Эти подсоединения выполняются набором проводов. Черный провод обычно называется общим или отрицательным, красный — положительным.

На одном конце каждого из проводов находится вилка, которая подключается в гнездо измерителя. Другой конец каждого провода используется для создания контакта со схемой или ее компонентом, который должен быть промерен.

Чтобы измерить постоянный ток, измеритель должен быть включен последовательно со схемой, в которой производятся измерения. Если прибор, который настроен на измерение тока, случайно будет включен параллельно с источником напряжения, напряжение может послужить причиной того, что избыточный ток потечет через измеритель и повредит его.

Чтобы измерить напряжение, измеритель должен быть включен параллельно с источником напряжения. Поскольку напряжение одинаково во всех ветвях параллельной схемы, напряжение, которое должно быть измерено, будет и на измерителе, в результате чего измеритель покажет уровень напряжения.

Измерения сопротивлений должны проводиться на обесточенных цепях. При измерениях сопротивлений используется небольшая внутренняя батарея для питания схемы измерителя и сопротивления, которое должно быть измерено.

Порядок измерения цифровым мультиметром

1) Включите измеритель нажатием кнопки ON/OFF
2) Выберите нужный тип измерения нажатием соответствующей кнопки
3) Выберите нужный диапазон измерений нажатием соответствующей кнопки переключения диапазонов
4) Подсоедините измерительные провода в соответствующие гнезда на панели.
5) Прижмите концы измерительных проводов к испытуемым точкам (или прикрепите провода к компоненту). Для измерения сопротивления нет необходимости выставления нуля, как это нужно было делать в вольт омметре, ламповом вольтомметре и вольтомметре на полевых транзисторах.
6) Снимите показания с дисплея.

Гальванометр
устройство для измерения электрических параметров

Осциллограф
применяется для проверки электронного оборудования

Стабилизаторы напряжения
прибор, который обеспечивает стабильный уровень напряжения

Суммирующий усилитель
выходное напряжение равно сумме его входных напряжений

Полевой транзистор
могут использоваться в качестве выключателей, регуляторов тока или усилителей

Каковы применения мультиметра?

Обновлено 09 сентября 2019 г.

Автор Chris Deziel

Сначала был гальванометр, затем появился авометр, а сегодня ученые, электрики и все, кто работает с электричеством, используют мультиметр, также известный как цифровой мультиметр (для d igital m ulti m eter).

Мультиметр представляет собой в основном цифровую версию AVOmeter , который был разработан в начале 1920-х годов инженером британского почтового отделения Дональдом Макади для измерения силы тока, напряжения и сопротивления (отсюда «аво»). Аналогов 9 еще много0015 вольт-ом-миллиамперметров (ВОМ) вокруг, но цифровые мультиметры более распространены и имеют больше функциональных возможностей.

Применение мультиметров разнообразно и не ограничивается измерением напряжения, силы тока и сопротивления. Вы можете использовать мультиметр для проверки целостности цепи и, в зависимости от модели, для измерения емкости. С большинством моделей вы также можете тестировать батареи, диоды и транзисторы и различать постоянный и переменный ток.

Знакомство с мультиметром

С точки зрения удобства использования, точности и функциональности существует большая разница между аналоговым и цифровым мультиметром. Аналоговый VOM использует электромагнитную индукцию для перемещения стрелки, но цифровой мультиметр имеет внутреннюю схему, которая более чувствительна к мельчайшим импульсам, а чтение светодиодного дисплея с десятичными дробями более надежно, чем измерение положения стрелки между делениями метра.

Каждый мультиметр может измерять вольты, амперы и омы, и большинство из них имеют шкалу, позволяющую регулировать чувствительность. На недорогом измерителе вы найдете настройки напряжения постоянного тока от 200 милливольт до 1000 вольт и настройки напряжения переменного тока от 200 милливольт до 750 вольт.

Прибор также определяет переменный и постоянный ток от 2 миллиампер до 20 ампер и измеряет сопротивление от 200 Ом до 200 МОм. Если измеритель измеряет емкость, он делает это в масштабах от 2 нанофарад (10 -9 фарад) до 200 микрофарад (10 -6 фарад). Некоторые измерители регулируют чувствительность внутренне. Все, что вам нужно сделать, это установить циферблат на количество, которое вы измеряете, а счетчик сделает все остальное.

Большинство цифровых мультиметров имеют настройку для проверки диодов, обозначенную символом диода. У некоторых также есть настройка для проверки транзисторов, помеченная hFE. Ваш измеритель также может иметь настройку для проверки батарей, но вам это не нужно. Вы можете проверить любую батарею, используя настройку напряжения постоянного тока в диапазоне заряда батареи.

Как пользоваться мультиметром

Каждый мультиметр поставляется с парой щупов, одним черным и одним красным, и тремя или четырьмя портами. Один из портов помечен как COM для общего доступа, и именно туда идет черный щуп. Два других порта помечены буквой A для ампер и мА/мкА для миллиампер/микроампер. Четвертый порт, если он есть, помечен VΩ для вольт и омов. Четвертый порт иногда включается в третий, который затем обозначается mAVΩ.

Если измеритель имеет четыре порта, подключите красный щуп к порту VΩ для измерения напряжения и сопротивления, подключите его к порту мА для измерения тока в миллиамперах и к порту A для измерения тока в амперах. Для проверки диода используйте порт VΩ. Вы также можете использовать этот порт для проверки транзистора, или, если измеритель имеет многоконтактный входной порт, вы можете подключить к нему транзистор.

Чтобы произвести измерение, установите циферблат на измеряемую величину и выберите соответствующую шкалу. Если шкала слишком велика, вы получите приблизительное показание, а если шкала слишком мала, показание будет за пределами шкалы. В любом случае вреда счетчику не будет. Прикоснитесь щупами к клеммам устройства или цепи, которую вы тестируете, и считайте результат измерения со светодиодного дисплея или аналоговой шкалы.

Основные области применения мультиметра

Любой ученый, работающий с электрооборудованием, нуждается в мультиметре, но он нужен и торговцам, например, электрикам и специалистам по ремонту бытовой техники. Мультиметр также должен быть в каждом домашнем ящике с инструментами, потому что это бесценный инструмент для диагностики проблем с бытовыми цепями и бытовой техникой.

Каждый мультиметр может измерять напряжение, ток и сопротивление. Эти функции необходимы для диагностики проблем в цепи и обнаружения изношенных компонентов.

  • Испытательное напряжение: Используйте настройку напряжения для измерения падения напряжения на компонентах цепи и для измерения общего напряжения в цепи. Вам потребуется настройка напряжения постоянного тока для большинства небольших компонентов цепей и для тестирования аккумуляторов, а настройка напряжения переменного тока — для тестирования компонентов бытовых цепей, таких как выключатели, осветительные приборы и розетки. Обратите внимание, что вы можете измерять напряжение, не отключая цепь. Просто прикоснитесь одним щупом к отрицательной клемме или, при проверке напряжения переменного тока, к горячей клемме. Прикоснитесь другим щупом к другому терминалу и запишите показания.
  • Тестовый ток: Обычно вы используете шкалу мА для тестирования тока через электронные цепи и шкалу А для тестирования тока в жилых помещениях. Для измерения тока счетчик должен быть частью цепи. В большинстве случаев вам придется сделать разрыв в цепи, а затем подключить один провод к одному из щупов счетчика, а другой провод к другому щупу.
  • Проверка сопротивления: Измеритель имеет встроенный источник питания, который активируется при выборе шкалы сопротивления. Он посылает небольшой ток с одного щупа, и чем меньше ток, зарегистрированный другим щупом, тем выше сопротивление. Если второй датчик не регистрирует ток, измеритель отображает бесконечное сопротивление или буквы OL, что означает открытую линию. Эта функция полезна для проверки непрерывности. Вы также можете использовать его для проверки диода, проверяя сопротивление в одном направлении на устройстве, затем меняя местами щупы и проверяя сопротивление в другом направлении. Если диод исправен, вы должны получить низкое сопротивление в одном направлении и почти бесконечное сопротивление в другом.

Использование мультиметров

Использование мультиметров разнообразно, даже если вы не являетесь профессиональным торговцем или работником лаборатории. Это удобно, когда вы хотите сделать любую из следующих вещей:

  • Проверка батарей: Просто используйте настройку напряжения постоянного тока и прикоснитесь щупами к клеммам батареи, чтобы определить, какую часть исходного напряжения обеспечивает батарея.
  • Определите, не оборван ли силовой кабель: Измерьте сопротивление между горячим и нейтральным проводами любого бытового электрического кабеля. Если сопротивление бесконечно или счетчик показывает OL, кабель поврежден.
  • Проверка переключателя: Если осветительный прибор не работает или мерцает, проверка переключателя часто является первым и самым простым шагом к диагностике проблемы. Чтобы проверить переключатель, выберите диапазон 200 вольт, поместите щуп на клемму, подключенную к нагрузке, а другой щуп поместите на винт заземления. Вы должны получить показания напряжения около 120 вольт, когда переключатель замкнут, и 0 вольт, когда он разомкнут.
  • Проверка розетки: Чтобы проверить бытовую розетку, выберите диапазон 200 В и вставьте щупы в гнезда розетки. Если вы не получаете показания около 120 вольт, есть проблема с розеткой или схемой.
  • Проверка старых ламп накаливания: Отрегулируйте шкалу индикатора, чтобы проверить сопротивление или непрерывность. Прикоснитесь одним щупом к винтовой резьбе, а другим — к ножке на дне колбы. Лампа неисправна, если на дисплее отображается OL или прибор показывает бесконечное сопротивление.

Как пользоваться мультиметром

К

Джеймс Фицджеральд

Джеймс Фицджеральд

Джеймс Фицджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, плотницких работ, покраски, сантехники и ландшафтного дизайна. Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 11.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Адриен Лего

Мультиметры являются бесценным инструментом для поиска и устранения неисправностей широкого спектра электрических компонентов. Возможных приложений много, но они обычно используются для тестирования:

  • Настенные розетки
  • Шнуры питания
  • Бытовая техника
  • Бытовая электроника
  • Электрические системы автомобиля

Что такое мультиметр?

Мультиметр — это измерительное устройство, используемое для измерения нескольких электрических величин. Мультиметры могут измерять напряжение, ток, сопротивление и (иногда) проверять непрерывность.

Впечатляющая универсальность мультиметра обусловлена ​​его способностью измерять три основные единицы электричества, в том числе:

  • Напряжение: Мультиметры могут измерять два вида напряжения: переменный ток (AC) и постоянный ток (DC). Переменный ток — это напряжение, используемое в электропроводке вашего дома, в то время как постоянный ток используется в основном в транспортных средствах, жилых солнечных системах и бытовой электронике. Напряжение измеряется в вольтах.
  • Сопротивление: Сопротивление — это сопротивление протеканию тока по цепи, измеряется в Омах.
  • Сила тока:  Вообще говоря, сила тока — это количество электричества, протекающего по цепи, и измеряется в амперах. Количество ампер, протекающих через цепь, представляет собой разницу между приложенным напряжением и присутствующим сопротивлением. Миллиампер (1/1000 ампера) — наиболее распространенная единица измерения ампер с помощью мультиметра.

В дополнение к проверке этих трех функций некоторые мультиметры проверяют непрерывность или отсутствие сопротивления в цепи. Не все мультиметры имеют специальные функции непрерывности, но те, которые издают звуковой сигнал при наличии непрерывности. Если этот параметр отсутствует, вместо него можно использовать проверку сопротивления.

Наконец, есть два разных типа мультиметров: аналоговые и цифровые. Основное различие между ними заключается в их дисплее. Аналоговые мультиметры отображают свои измерения с помощью стрелки, которая перемещается по прогрессивной шкале. Цифровые мультиметры имеют ЖК-экран, на котором результаты измерений отображаются четырьмя или пятью цифрами. Еще одно отличие состоит в том, что аналоговые мультиметры обычно не имеют функции непрерывности, хотя некоторые из них это делают.

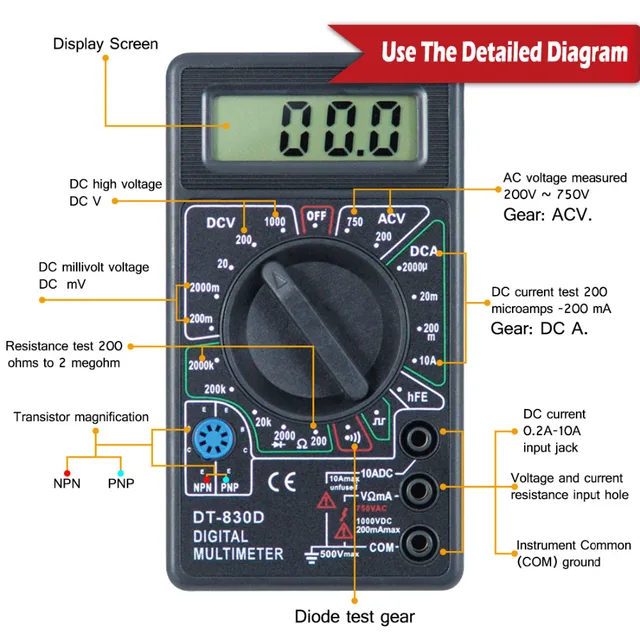

Детали мультиметра

  • Дисплей: Окно, в котором отображаются электрические измерения.
  • Ручка выбора: Круглая шкала, позволяющая выбрать тип измеряемой электрической единицы. Вы можете переключаться между напряжением переменного тока (V с волнистой линией сбоку или над ним), напряжением постоянного тока (DC-) и сопротивлением (Ом), амперами (А) и миллиамперами (мА). Непрерывность обозначается символом диода (треугольник с линией справа) и/или символом звуковой волны на ручке выбора.
  • Зонды: красный и черный провода, используемые для физического тестирования электрических компонентов. Каждый из них оснащен заостренным металлическим наконечником на одном конце и банановой заглушкой на другом. Металлический наконечник используется для проверки тестируемого компонента, а штекер типа «банан» подключается к одному из портов мультиметра. Хотя на самом деле между двумя щупами нет никакой разницы, черный провод часто используется для проверки заземления и нейтральных (или общих) клемм, а красный провод обычно используется для горячих клемм. При проверке сопротивления и непрерывности не имеет значения, какой щуп и где используется.
  • Порты: Большинство мультиметров оснащены тремя портами: COM (или «-»), mAVΩ и 10A. COM расшифровывается как «общий» и это то, к чему обычно подключается черный щуп. Порт мАОм — это место, куда подключается красный щуп для измерения напряжения, сопротивления и тока. Порт 10A — это специальный порт, который используется при измерении токов более 200 мА. Некоторые мультиметры имеют четыре порта, которые разделяют функции настройки мАОм на две части: одна настройка МОм для напряжения и сопротивления и настройка мкА для тока.

Вопросы безопасности

При использовании мультиметра для проверки электричества под напряжением важно соблюдать определенные меры предосторожности, чтобы избежать любого риска поражения электрическим током, поскольку могут произойти несчастные случаи. К ним относятся:

  • Ношение изолированных перчаток
  • Не использовать мультиметр с оборванными или изношенными проводами на щупах
  • Не проводить электрические испытания во влажных условиях
  • Не соприкасаться кончиками щупов друг с другом во время тестирования

Как пользоваться мультиметром

  1. Измерение напряжения

    Поверните ручку выбора на переменное или постоянное напряжение, в зависимости от того, что вы тестируете. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп на положительную клемму.

    В качестве примера предположим, что вы тестируете стандартную трехконтактную электрическую розетку в доме в США. Поверните ручку выбора на переменное напряжение и убедитесь, что датчики подключены к соответствующему порту. Поместите черный щуп в щель в верхнем левом углу выхода (нейтральный), а красный щуп в правый верхний паз (горячий). Если измерение не показывает около 120 вольт, вероятно, виновата проблема с проводкой. Еще одним признаком проблемы с проводкой является размещение черного щупа в U-образной прорези в нижней части розетки (земля), красного штыря в нейтральную прорезь, а результат измерения больше 0.

    Вы также можете проверить заземление розетки, вставив черный штырь в нижний слот, а красный щуп в горячий слот. Измерение должно быть примерно 120 вольт, иначе розетка имеет плохое заземление.

    Ель / Адриен Лего

  2. Проверить непрерывность

    Если ваш мультиметр имеет специальную настройку непрерывности, поверните ручку выбора в положение непрерывности. Убедитесь, что измеритель и датчики работают, коснувшись кончиков датчиков вместе. Измеритель должен подавать звуковой сигнал, если он работает правильно.

    Обычно проверка непрерывности используется для проверки функциональности шнура питания. Начните с прикосновения одним из щупов мультиметра к одному из штырей на вилочной стороне шнура питания. Вставьте другой щуп в соответствующий слот на охватывающем конце шнура. Мультиметр издаст звуковой сигнал, если есть непрерывность. Повторите этот процесс с оставшимися вилками и розетками. Если ни с одной стороны не было звукового сигнала, шнур питания необходимо заменить.

    Затем прикоснитесь одним из щупов к одному из штырьков на вилочном конце шнура, а другим щупом — к другому вилочному штырю на том же конце. Если глюкометр издает звуковой сигнал, это указывает на короткое замыкание и необходимость замены шнура.

    Если в вашем измерителе нет настройки непрерывности, вместо этого вы можете проверить сопротивление. Поверните ручку выбора в положение Ω и выполните ту же процедуру, что описана выше. Единственная разница в том, что вы ищете значение от 0 до 1 на дисплее, а не слушаете звуковой сигнал. Если показание равно 1 или OL (разомкнутый контур), в цепи отсутствует целостность, и шнур следует заменить.

    Наконечник

    Показания сопротивления должны быть очень близки к 0, если вы измеряете от штыревого конца к розеточному концу для каждой из линий (горячая, нейтральная и земля).

    Ель / Адриен Лего

  3. Измерение сопротивления

    Помимо проверки непрерывности, измерение сопротивления обычно используется при проверке резисторов электрических компонентов (например, в динамике).

    При проверке резистора определите значение сопротивления резистора. Это можно найти либо на самом резисторе, либо в руководстве пользователя тестируемого компонента. Поверните ручку выбора в положение Ω и поместите каждый щуп мультиметра на один из выводов резистора. Если резистор работает правильно, значение сопротивления на дисплее измерителя должно совпадать с номиналом резистора. В противном случае резистор неисправен и его необходимо заменить.

    Ель / Адриен Лего

  4. Измерение силы тока

    Одной из наиболее распространенных причин для измерения силы тока является диагностика проблем с электрикой автомобиля. Например, паразитная тяга на аккумуляторе.

    Что такое паразитическая ничья?

    Термин «паразитная тяга», также называемый «сливом», используется для описания электрического компонента, который потребляет электроэнергию, даже когда автомобиль выключен. Это может привести к низкому напряжению аккумулятора, что приведет к постоянно разряженному аккумулятору и проблемам с запуском автомобиля.

    Чтобы диагностировать это, отсоедините кабель аккумулятора от отрицательного вывода аккумулятора (обозначен «-» и обычно имеет черный цвет). Подключите красный щуп к порту мультиметра на 10 А и поверните ручку выбора на настройку усилителя.
