Как пользоваться мультиметром — инструкция для начинающих

Рубрика: Статьи обо всем, Электрические измерения

Опубликовано 19.01.2020   ·
Комментарии: 0
  ·
На чтение: 6 мин
  ·
Просмотры:

Post Views:
1 591

Мультиметр — это универсальный измерительный прибор, который позволяет проверять радиодетали и измерить напряжения. Это полезный измерительный прибор как для радиолюбителей, так и для мастеров.

Содержание

Настройка мультиметра

Для начала, нужно настроить мультиметр для работы.

Разъемы для щупов

В мультиметрах существует от 3 до 4 разъемов для щупов. В 90% измерениях понадобятся только два разъема. Это COM и VΩ.

В COM всегда подключается черный щуп мультиметра. Черный щуп по умолчанию — это минус, общий провод. Поэтому он называется COM.

Для измерения напряжения, сопротивления или прозвонки радиодеталей красный щуп подключается в разъем VΩ.

Где плюс у мильтиметра

По умолчанию плюс — это красный провод, если вы его правильно подключили. Черный щуп мультиметра — это всегда минус, и он вставляется в разъем COM в независимости от режима работы.

Проверка работы

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то  прибор покажет ноль.

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Измерение напряжений

Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.

Измерение переменного напряжения

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

Мультиметр выставлен на измерение переменного напряжения

Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.

Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.

Проверка сетевого напряжения мультиметром

И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.

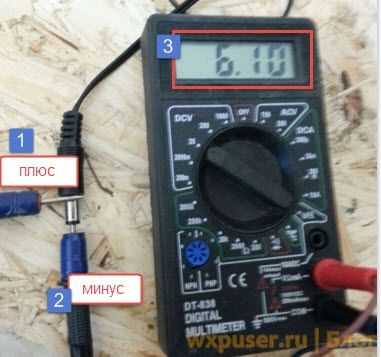

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

Мультиметр выставлен на измерение постоянного напряжения

Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

Измерение напряжения аккумулятора

То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.

Правильная полярность прибора и аккумулятора

Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.

Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, постоянный A—.

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.

Когда присутствуют такие надписи как «20 A MAX 10 SEC» это значит, что можно измерять токи не более 20 А не дольше 10 секунд. Иначе сгорит предохранитель.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h31э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Итог

Мультиметр это отличный измерительный прибор. На самом деле, он уступает специализированным, таким как ESR приборам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то лучше всего купить самый простой и обычный мультиметр, такой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть удобные подставки и подсветка дисплея.

Конечно, можно купить и более совершенный, с измерением емкости конденсаторов, но шкала и точность по сравнению со специализированными приборами будет очень низкой. Все таки мультиметр нужен для оперативного и быстрого измерения напряжений и проверки радиодеталей. Не нужно требовать от мультиметра высокой точности и богатой функциональности.

Полезные видео

Post Views:
1 591



Расшифровка обозначений на мультиметре.

Как обозначаются переменный и постоянный ток и напряжение

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.


Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

Вкратце опишем основные компоненты прибора:

  1. 1. Электронное табло
  2. 2. Шкала обозначений
  3. 3. Переключатель
  4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
  5. 5. Разъемы для щупов
  6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
  7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
  8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус. Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

  • 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
  • 2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
  • 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
  • 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1. 6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

  1. 1. DCV – сектор измерения постоянного напряжения
  2. 2. ACV – сектор измерения переменного напряжения
  3. 3. DCA – сектор измерения силы постоянного тока
  4. 4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V-”. В этом сокращении буква “V” обозначает напряжение, а символ “-” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V-”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “-”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т. д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует стандарт 110 Вольт переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Как обозначается постоянный ток на мультиметре

Сила тока измеряется в Амперах в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, либо просто DC. Регулятор, как и в предыдущих случаях, выставляется на нужное для измерения значение в секторе DC.

Не забывайте о том, что для измерения силы тока прибор подключается последовательно. Что это значит? Для измерения силы тока мы разрываем цепь.

Например, нам нужно замерить силу тока в фазном проводе. Нельзя просто взять и прикоснуться в двух местах щупами к проводу. Должен быть разрыв провода (или цепи), именно в этот разрыв мы подключаем прибор.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A~».

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.
