Монтаж отопления из полипропиленовых труб своими руками в частном доме: Монтаж отопления из полипропиленовых труб своими руками в частном доме – видео уроки и подробное описание процесса

Отопление своими руками из полипропиленовых труб в частном доме: схема

Автор Olya На чтение 12 мин. Просмотров 121 Опубликовано 27.11.2018

Металлические контуры с каждым годом теряют свою актуальность – их вытесняет отопление, зачастую сделанное своими руками из полипропиленовых труб, более выгодное и удобное в частном доме, но его схема может быть разной. Но суть отличий заключается вовсе не в количестве и размерах отапливаемых комнат, а в способе подачи и возврата теплоносителя, принципу расположения радиаторов и так далее. Обо всём вы узнаете из материалов, расположенных ниже и на этой странице.

Содержание

1. Полипропиленовые контуры отопления
2. О PPR трубах
3. Однотрубные схемы подключения
4. Системы с естественной циркуляцией
5. Системы с принудительной циркуляцией
6. Двухтрубные схемы подключения
7. Разводка с естественной циркуляцией
8. Разводка с принудительной циркуляцией
9. Сварка полипропилена
10. Заключение

Полипропиленовые контуры отопления

Для того чтобы выбрать схему отопления, как  минимум, нужно знать, какой она может быть вообще и подходит ли в том или ином случае, то есть, именно для вашего дома. Кроме того, необходимо правильно подобрать трубы для контура, которые будут разного диаметра на определённых участках системы.

О PPR трубах

Армированная ППР труба для отопления и ГВС в разрезе

На верхней фотографии показана армированная полипропиленовая труба, которую следует использовать для монтажа отопительных контуров, но вместо алюминиевой фольги там может быть стеклоткань. Конечно, каждый производитель найдёт множество положительных факторов для одного или другого армирующего материала, но практика показывает, что в эксплуатации они ничем не отличаются, так что абсолютно всё равно, что вы предпочтёте. Основная разница заключается в сечении, толщине стенок и расположении армирующего слоя (посредине или ближе к поверхности). Ниже вы увидите «холодные» (PN-10, PN-16) и «горячие» (PN-20, PN-25) варианты с описанием их технических характеристик.

Для полипропилена существует четыре уровня классификации:

1. PPR PN-10 – рабочая температура не выше 45⁰C, рабочее давление до 1 МПа. Предназначена для ХВС, хотя используется крайне редко.
2. PPR PN-16 – рабочая температура не выше 60⁰C, рабочее давление до 1,6 МПа. Используется для ХВС в гражданском и промышленном секторе.
3. PPR PN-20 – рабочая температура не выше 90⁰C, рабочее давление до 2 МПа. Такую трубу называют универсальной и применяют для ХВС, ГВС и отопления.
4. PPR PN-25 – рабочая температура не выше 95⁰C, рабочее давление до 2,5 МПа, можно использовать для любых сантехнических целей, но в 99% применяют для отопления.

Таблица температурных режимов и давления для ППР

[stextbox id=’info’]Примечание к таблице. Если исходить из давления, то для автономного отопления подходят любые полипропиленовые трубы. Но при повышении рабочего температурного режима они становятся мягкими и вгибаются. От деформации их защищает алюминиевое или стекловолоконное армирование.[/stextbox]

Для сварки PPR PN-25 её зачищают шайвером

Если для отопительного контура применяют PPR PN-25, то для сварки таких труб их приходится зачищать шайвером – это что-то вроде точилки для карандаша, только в данном случае снимают на древесину, а верхний слой полипропилена вместе с алюминиевой фольгой или стекловолокном. Дело в том, что это армирование расположено слишком близко к поверхности и если сварить трубу с фитингом без очистки, то соединение будет слабым и в случае гидроудара может образоваться течь.

Всё отопление, которое можно сделать своими руками из полипропиленовых труб в частном доме можно разделить на однотрубные, двухтрубные и совмещённые с тёплым полом контуры. Их схемы вы сможете посмотреть ниже.

Однотрубные схемы подключения

Все отопительные системы с однотрубным контуром функционируют исключительно за счёт расширения теплоносителя (воды) и за счёт уклона трубы. Может использоваться в частном секторе как для одно-, так и для двухэтажного дома. Но любой из всех предложенных вариантов имеет один общий недостаток – это понижение температуры в зависимости от удалённости радиатора. На практике это означает, что пройдя через первую батарею, немного охлаждённая жидкость попадает в трубу и движется к следующей точке, на выходе из которой получается ещё холоднее и так далее.

Системы с естественной циркуляцией

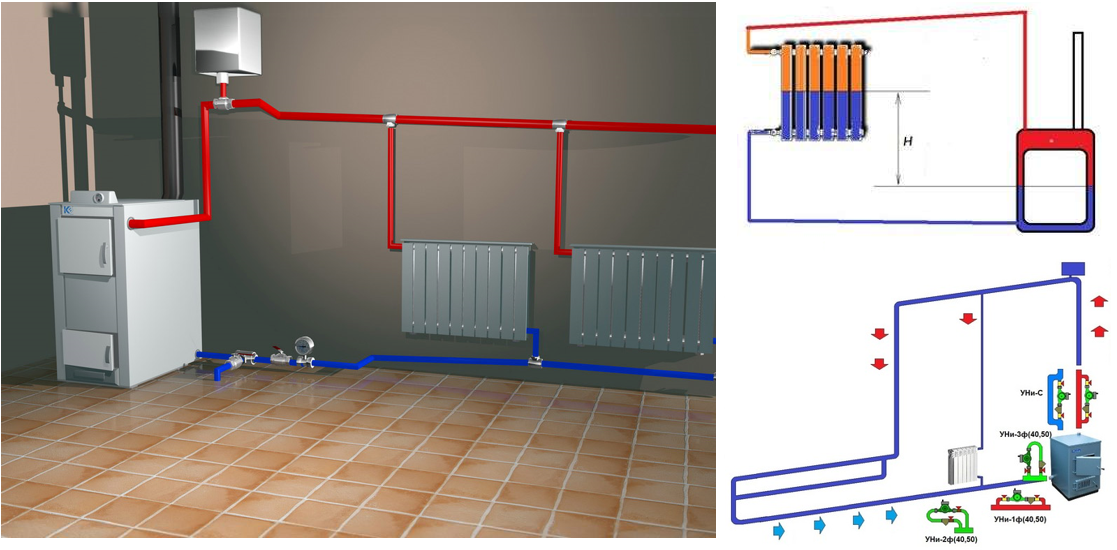

Система с естественной циркуляцией теплоносителя (горизонтальная разводка)

В глубинке, где нет газовых магистралей и по той или иной причине возникают перебои с электроснабжением частных домов (перепады напряжения), нередко отдают предпочтение однотрубным системам с естественной циркуляцией. Обойдётся ли однотрубка дешевле двухтрубки, это уже другой вопрос, а сейчас мы обращаем внимание исключительно на принципиальную схему контура. В данном случае, вне зависимости от количества этажей подача может быть только верхней, хотя котёл всегда находится на первом этаже.

Ещё одна схема с естественной циркуляцией теплоносителя (вертикальная разводка)

Принцип действия такой системы заключается в следующем: вода нагревается в котле и по законам физики начинает расширятся, что приводит жидкость к движению вверх. Там она стекает по уклону трубы, который составляет от 3-ёх до 5-ти миллиметров на погонный метр. Излишки воды при её нагреве поднимаются в расширительный бак, который обычно устанавливают на чердаке и утепляют. Если делать отопление в двухэтажном доме, то более эффективной будет вертикальная разводка батарей, как на верхнем изображении.

Три варианта «ленинградки»

Система «ленинградка» рассчитана на три радиатора, хотя их может быть даже четыре, но при условии, что каждый из них будет небольшой мощности (также отлично будут функционировать и две точки). Если рассматривать классический вариант такого подключения, то он находится под первым номером на верхней подборке изображений. Но после войны систему начали модифицировать и так появились варианты №2 и №3. Второй номер подразумевает возможность движения теплоносителя только через батареи, а третий номер сужает прямой проход воды, распределяя поток между трубой и радиатором поровну.

Читайте также: Как установить циркуляционный насос

Системы с принудительной циркуляцией

1. Котёл с любым энергоносителем.
2. Труба для сброса воды.
3. Расширительная ёмкость.
4. Циркуляционный насос на обратке и/или внутри котла.
5. Кран.
6. Подача теплоносителя.
7. Клапаны (краны) Маевского.
8. Отопительные приборы..
9. Возврат остывшей воды.
10. Провод заземления.
11. Уран.
12. Водоразборный узел.
13. Краны.
14. Основная труба.

Вертикальная разводка с принудительной циркуляцией

Когда подача теплоносителя осуществляется в принудительном порядке и не зависит от уклона трубы, то здесь возможно подключение по любому принципу, которые приведены на схемах вверху. Устанавливать циркуляционный насос можно на возврате (обратке) отдельно от котла, если его там нет или просто встроенная помпа не справляется с перекачкой теплоносителя на нужную высоту или на нужное расстояние.

Когда устанавливают больше трёх отопительных приборов есть смысл в разном диаметре труб на контуре. На подачу , как правило устанавливают более толстые трубы, где наружный Ø25 мм или Ø32 мм, а DN (внутренний условный проход) Ø15.6 мм или Ø16,2 мм соответственно. Горизонтальные PPR и отводы к приборам отопления обычно делают PPR Ø20 мм и DN 13,2 мм. Как исключение для отводов можно использовать металлопласт, но с учётом редукционных фитингов это обойдётся дороже и ничем не лучше.

[youtube]https://youtu.be/grB4M8tbtAU[/youtube]

Обойдётся ли однотрубная система дешевле двухтрубной

Двухтрубные схемы подключения

У двухтрубных схем, точно так же, как и у однотрубных может быть как естественная, так и принудительная циркуляция теплоносителя. По эффективности они практически не отличаются друг от друга, но иногда может быть так, что на двухтрубку уйдёт меньше материалов, чем не однотрубку, если вести расчёт не по трубам, а по количеству фитингов.

Разводка с естественной циркуляцией

Двухтрубный контур с естественной циркуляцией (нижняя разводка)*
*Пояснение к схеме. Здесь не нарисован расширительный бак, но он должен тут быть обязательно и врезаться от верхней точки подачи. Чаще всего труба с самым большим диаметром выходит на чердак к расширителю, а лежак врезается в неё.

Разводка контура с нижней подачей теплоносителя на двухтрубной системе, конечно, допустима, но только в том случае, если задействовано не более 4-5-ти радиаторов. Кроме того, такая схема больше подходит для одного этажа. Основная проблема такого устройства заключается в том, что если постоянный уклон будет 3-5 мм/м_{погонный}, то для последних точек будет мало давления и уклон на подаче придётся увеличивать, но во что это выльется? Допустим, вы имеете пять радиаторов  на расстоянии 5 м от котла и друг от друга. Если уклон будет 5 мм/м_{погонный}, то расстояние между выходом у котла и входом в последнюю батарею будет 5*5*5=125 мм плюс ширина четырёх радиаторов (допустим, по 500 мм), значит, в общем получится 125+4*5=145 мм, а это немало.

Системы с верхней разводкой больше подходят для естественной циркуляции

Нумерация на изображении:

1. Котёл на любом топливе.
2. Стояк подачи.
3. Контур подачи воды.
4. Межэтажные стояки подачи.
5. Межэтажные стояки обратки.
6. Контур обратки.
7. Расширительная ёмкость.

Когда труба подачи проходит выше приборов отопления, то разница в уклоне 15 см и даже более не так уж страшна, к тому же вовсе не обязательно монтировать трубу непосредственно над радиаторами – это можно сделать под потолком и спрятать её в короб. Но это верхнее изображение больше относится к двухэтажному дому, так что здесь уклон вообще не доставит каких-либо неудобств при монтаже.

Разводка с принудительной циркуляцией

Двухтрубный закрытый монтаж системы

В данном случае монтаж системы может быть как с верхней (встречается довольно редко), та и с нижней подачей, а также с нижним, боковым или диагональным подключением (последний вариант самый лучший). Закрытой её называют по той причине, что расширительный бак здесь мембранного типа, где теплоноситель скапливается до определённого давления, но если оно превышает норму, то срабатывает предохранительный клапан. Такая конструкция выгодна, так как система всё время находится под давлением, что улучшает циркуляцию.

Коллекторный закрытый монтаж системы

Коллекторный способ раздачи теплоносителя поможет сэкономить за счёт разницы в диаметре труб и это наиболее актуально для двухэтажных домов, где на каждом уровне по нескольку больших комнат. От котла можно поднять стояк  Ø40 мм (большой коллектор), а от него по этажам развести лежаки Ø32 мм (малые коллекторы), от которых на каждую комнату пойдут трубы Ø25 мм. На возврат здесь лучше использовать трубу среднего значения Ø32 мм. Впрочем, многое зависит от расположения и количества комнат и весьма возможна ситуация, где придётся обойтись только большим коллектором.

[stextbox id=’info’]Внимание! При коллекторной разводке гребёнка должна быть не только на подаче, но и на обратной трубе![/stextbox]

Балансировочный клапан с барашком для регулировки подачи отопления

Когда на подаче в одном ряду подключено более трёх-четырёх приборов отопления, то производительность последних точек значительно понижается, следовательно, нужно как-то распределить поток, чтобы он был равномерным. Для этой цели применяют балансировочные клапаны, которые вкручиваются в радиатор перед отводом подачи причём их обычно используют только для первых точек. Такие устройства могут регулироваться барашком, как на фотографии вверху, либо шестигранником (модели бывают разными).

Подключение приборов отопления по схеме Тихельмана

Чаще всего, особенно на больших расстояниях, балансировочные клапаны хоть и помогают, но при этом не приносят  стопроцентного эффекта, то есть, если первый радиатор будет нагреваться, к примеру, до 60⁰C, то последний в контуре или в крыле контура наберёт не более 40⁰C. Чтобы исправить status quo, можно сделать разводку по системе Тихельмана – это очень просто и не потребует каких-то особых усилий. Посмотрите на схему вверху: подача там идёт с левой стороны, а обратка – с правой, но при этом первая батарея на подаче является последней на сбросе теплоносителя, а последняя на подаче – первой на сбросе. Так можно выровнять температурный режим во всех точках вне зависимости от их местоположения в обвязке. Рекомендую посмотреть видео по трём основным способам подключения и схеме Тихельмана в том числе.

[stextbox id=’info’]Внимание! При использовании схемы Тихельмана для подключения приборов отопления, один из радиаторов может оказаться как раз посредине контура и в силу какого-то противостояния не будет нагреваться. Чтобы исправить ситуацию, нужно сместить батарею вправо или влево всего на метр, но если не позволяет интерьер комнаты, тогда можно врезать петлю в подачу или в обратку, увеличив их длину на метр. После этого всё нормализуется.[/stextbox]

[youtube]https://youtu.be/sl5d753lyEw[/youtube]

Двухтрубная система по схеме Тихельмана

Сварка полипропилена

Трубы, краны. обводы и фитинги из полипропилена

Когда делают однотрубное или двухтрубное отопление из полипропиленовых труб, то будет правильно, если все краны, фитинги и обводы тоже будут из этого же материала, хотя в большинстве из них, за исключением муфт, тройников и заглушек присутствует сплав латуни. Но, тем не менее, ППР в данном случае надёжней металла – он не боится резких перепадов температуры и гидроударов, благодаря своей относительной эластичности.

ППР трубу сваривают с ППР тройником

Таблица глубины и продолжительности сварки полипропиленовых стыков

[stextbox id=’info’]Пояснение к таблице. Например, для установки радиаторов нужны отводы Ø20 мм и для того чтобы сварить его с любым ППР фитингом нужно разогреть паяльник до 270-280⁰C. На насадку с одной стороны надеть фитинг, а с другой вставить трубу, придерживаясь глубины 14 мм (можно отметить карандашом или маркером),как это показано на фотографии вверху и удерживать в течении 6-8 секунд. После этого снимаете обе нагретых стороны и в течение не более 4-ёх секунд стыкуете их и удерживаете руками 6 секунд, а ещё через 2 секунды можно приступать к сварке следующего стыка.[/stextbox]

[youtube]https://youtu.be/VPU03nBCWYc[/youtube]

Сварка ППР трубы с фитингом

Заключение

Используя схемы отопления, приведенные в этой статье, вы сможете своими руками из полипропиленовых труб сварить контур для подключения радиаторов в частном доме. Если решитесь на самостоятельный монтаж, обязательно разметьте расположение всех отопительных приборов, сосчитайте их количество и тогда решите, какой из вариантов вам лучше всего использовать.

Отопление частного дома из полипропилена своими руками

Краеугольным камнем при строительстве любого жилого дома в России является обустройство отопительной системы. Суровый на большей части нашей страны климат не прощает ошибок, допущенных при решении данной задачи. Крайне важно правильно выбрать три основных составляющих:

• Энергоноситель (твердое или жидкое топливо, газ)
• Теплоноситель (вода, антифриз, пар)
• Средства доставки теплоносителя к потребителям

Традиционно, наибольшие сложности возникают именно с распределением тепла по всем помещениям в доме. Сегодня уже мало кто использует классическую систему на базе большой печи, которая непосредственно нагревает всю постройку. Это малоэффективно и неэкономично. Чаще всего для доставки тепла применяется трубопровод, а значит, необходимо выполнить следующие действия:

1. Грамотно рассчитать его характеристики
2. Выбрать подходящие материалы
3. Произвести монтаж – безопасно и в соответствии со строительными нормами

В данной статье мы не будем подробно останавливаться на различных схемах прокладки магистралей (однотрубная, двухтрубная, коллекторная) и приводить расчеты диаметров труб в зависимости от мощности котла, емкости системы и площади отапливаемых помещений. Это все детали. Сначала необходимо ответить на главный вопрос, – какие покупать трубы? И у нас есть ответ на него.

Трубопровод для системы отопления из полипропилена

В нашей стране десятилетиями традиционными материалами для изготовления отопительной инфраструктуры являлись металлы и их сплавы (чугун). Такая система была очень громоздкой и сложной в установке, обслуживании и ремонте. Не говоря уже о ее стоимости. При этом транспортировочные потери тепла из-за высокой теплопроводности металлических труб были огромными.

Сегодня появилась отличная альтернатива металлам – полимеры, в частности, полипропилен. Изготовленные из него трубы стоят намного дешевле, но при этом не только не уступают металлическим, но и обладают целым рядом эксплуатационных преимуществ.

Перечислим лишь самые существенные из них.

• Теплоизоляционные свойства. В отличие от металлов, полипропилен плохо проводит тепло. Убедиться в этом очень просто, достаточно прикоснуться к трубе с горячей водой – от металлической поверхности легко получить ожог, в то время, как полипропиленовая будет оставаться едва теплой. В результате получаем значительную экономию энергии
• Устойчивость к агрессивным средам. Все знают, к чему приводят коррозионные процессы в металлических трубах (за исключением дорогостоящей нержавейки) – это протечки и сложный ремонт. Полипропилен устойчив к коррозии и успешно сопротивляется воздействию практически любых химических и биологических агентов. В итоге срок службы коммуникаций составляет десятки лет
• Механическая прочность. По этому показателю полипропиленовые трубы не уступают металлическим и выдерживают очень высокие давления. Более того, в случае замерзания воды их целостность не нарушается благодаря определенной упругости материала. Штатный температурный диапазон работы – от –10°С до +90°С
• Технологичность. Полипропилен отлично поддается резке, сгибанию и сварке, поэтому справиться с прокладкой трубопровода любой сложности сможет даже неопытный человек. Достаточно наличия необходимого инструмента, соединительных элементов и специального паяльника. Малый вес материала облегчает транспортировку и монтаж
• Эффективность. Внутренние поверхности полипропиленовых труб абсолютно гладкие, а значит, налет на них не сможет накапливаться. Благодаря этому пропускная способность магистрали со временем не будет уменьшаться, к тому же, отсутствует необходимость в ее регулярной прочистке
• Бесшумность. Звук текущей по металлическим трубам воды всегда отчетливо слышен из-за хорошей звукопроницаемости металла. Полипропиленовые трубы обладают отличными шумоизолирующими качествами. Они работают абсолютно бесшумно, обеспечивая комфортные условия для жильцов
• Безопасность. Полипропилен не проводит электричество, поэтому в случае аварийной ситуации труба не станет опасной для человека. Кроме того, при возникновении пожара данный материал разлагается на безопасный водяной пар и углерод без выделения вредных веществ

Монтаж трубопровода из пропилена своими руками

Итак, предположим, что вы уже разобрались с энергоносителем и теплоносителем, установили подходящий котел, выбрали схему разводки и произвели необходимые расчеты. Также были приобретены полипропиленовые трубы требуемых диаметров, набор соединительных фитингов и крепежных элементов. Для организации монтажных работ вам понадобится еще несколько важных инструментов:

• Ножницы для полипропиленовых труб
• Специальный паяльный аппарат
• Перфоратор
• Рулетка и маркер

Переходим непосредственно к монтажным работам.

1. Согласно подготовленной заранее схеме разводки труб проделайте с помощью перфоратора все необходимые отверстия соответствующего диаметра в стенах и перекрытиях
2. Рассчитайте длину сегментов полипропиленовых труб, которые будут установлены на всех участках системы отопления. Маркером обозначьте места для резки. Выполните срезы, воспользовавшись специальными ножницами
3. Устраните сухой тряпкой всю грязь со срезов и протрите данные участки спиртовым раствором. Подберите фитинги нужного типа и определите время пайки. Оно зависит от сечения труб и может быть уточнено в справочниках
4. Дайте всем элементам трубопровода нагреться до комнатной температуры и подготовьте паяльный аппарат – установите на него насадку, соответствующую диаметру отрезка, и обезжирьте ее
5. После того, как паяльник нагреется до 265°С, поместите отрезок трубы и фитинг в отверстие нагревателя и дождитесь нагрева в соответствии с определенным ранее значением времени. Затем извлеките изделие и дайте ему остыть
6. Повторите процедуру для всех соединяемых участков. Чтобы трубы не провисали из-за теплового расширения, обеспечьте их надежное крепление к стенам посредством специальных клипс
7. Система готова, осталось только подключить трубопроводную магистраль к нагревательным приборам и радиаторам в соответствии с составленной ранее схемой. Учтите, что для полипропилена оптимальная температура теплоносителя составляет 60°С

Несколько важных замечаний

• Резку, пайку и монтаж полипропиленовых труб следует выполнять только после установки крупного отопительного оборудования – котла, радиаторов, расширительного бачка и т. д.
• Резать трубы следует исключительно под углом в 90° посредством специальных ножниц, в крайнем случае, можно использовать острый нож
• Работать с полипропиленовыми трубами рекомендуется только при температуре окружающего воздуха выше +5°С
• Используя фторопластовый уплотнительный материал, вы сможете повысить надежность и качество фитинговых соединений
• Перед непосредственной пайкой следует дать паяльному аппарату прогреться до необходимой температуры
• Если вы используете полипропиленовые трубы, армированные алюминием, их обязательно необходимо после резки зачищать при помощи специального торцевателя
• После пайки деталей нужно дождаться полного затвердения скрепленного участка (обычно это занимает не более трех минут), полную нагрузку можно давать через час

Читайте другие статьи по данной тематике

Услуги по данной тематике

Монтаж отопления из полипропиленовых труб своими руками в частном доме.

Как установить полипропиленовые трубы для отопления

31 июля. Полезные советы Просмотров 622. Комментарии Написать монтаж отопления из полипропиленовых труб своими руками в частном доме №

Монтаж системы отопления один из важнейших этапов строительства каждого дома. От того, насколько правильно будут изготовлены элементы элементов системы и произведены монтажные работы, зависит не только тепло в доме, но и расход энергоносителей. Одним из основных компонентов системы отопления являются трубы. Именно они несут теплоноситель от отопительного прибора к радиаторам. Надежность и долговечность труб – залог хорошего отопления в доме.

Если еще пару десятков лет назад альтернативы стальным трубам не было, то в настоящее время широко используются как металлопластиковые, так и пластиковые (полипропиленовые) трубы. И первый, и второй существенно сокращаются и облегчают процесс монтажа всей системы, благодаря отсутствию необходимости сварки. О том, как осуществить монтаж отопления из полипропиленовых труб своими руками, расскажем далее в статье.

Преимущества и недостатки полипропиленовых труб

Говоря о преимуществах и недостатках полипропиленовых труб, их принято сравнивать с металлопластиковыми. Стальные трубы, даже из нержавейки, сейчас применяются крайне редко, ввиду их дороговизны, сложности монтажа и недолговечности. Именно поэтому теперь систему отопления монтируют на основе пластиковых или металлопластиковых труб.

Преимущества системы отопления из полипропилена:

• Дешевая фурнитура. Соединительные фитинги для пластиковых труб производятся из того же полипропилена, поэтому стоят намного дешевле, чем фитинги для металлопластиковых труб из латуни.
• Паяное соединение выполнено монолитным. Простыми словами, припаянный уголок или тройник становится продолжением полипропиленовой трубки, что является залогом прочного соединения. Недостатком механической арматуры является то, что при нагреве и охлаждении металл соответственно расширяется и сжимается, что со временем приводит к ослаблению соединения и вытеканию влаги из системы. Насыпать пару раз в год все орехи в большом доме — занятие не из приятных.

Недостатки изделий из полипропилена:

• Полипропиленовая трубка не может сгибаться. Если металлопластиковую трубу можно бить практически под любым углом, то без особых уголков не обойтись.
• Процесс пайки должен выполняться очень осторожно. Труба каждого диаметра нагревается только в течение строго определенного времени. Перегрев или недостаточный нагрев может сказаться на качестве соединения и его надежности.
• Для монтажа полипропиленовых труб потребуется специальный паяльник. Стоит он не слишком дорого, но покупать его для разового использования не стоит, лучше арендовать.

Типы полипропиленовых труб для системы отопления

Вопреки существующему мнению, не все пластиковые трубы можно использовать для системы отопления. Перед тем, как совершить покупку труб, необходимо знать, какая маркировка на них нанесена и что она означает.

• Трубы PN10. Это тонкостенные трубы, работа которых рассчитана на максимальное давление 10 атм.
• Трубы PN16. Имеют рабочее давление до 16 атмосфер. Обычно толщина стенок такой трубы составляет 3,2 мм, и она выдерживает температуру теплоносителя на уровне до +85⁰С.
• Трубы PN20. Имеют номинальное давление до 20 атм.

Все вышеперечисленные трубы используются исключительно для холодного водоснабжения. Дело в том, что они имеют высокий коэффициент линейного расширения. При постоянном нагреве такую ​​трубу можно крепить и менять форму.

Для отопления применяются только армированные трубы. Армирующий слой изготавливается из фольги или стекловолокна. Благодаря этому они выдерживают температуру нагрева свыше +95⁰С.

Наиболее оптимальной для отопления является труба PN25 армированная фольгой. Такая труба выдерживает давление до 25 атм, способна длительное время работать при температуре до 100°С.

Обычно маркировка трубы следующая:

• ППР-ГФ ПН 25 25×2 Класс ХХХХХ ТУ ХХХХХХХ.
• PPR-GF означает, что труба изготовлена ​​из рандомного сополимера. Это самый популярный материал для труб отопления и горячего водоснабжения.
• PN 25 — номинальное давление для работы этой трубы. Считается, что при таком давлении трубе должно быть более 50 лет.
• 25 — внутренний диаметр трубы в мм.
• 4.2 — толщина стенки в мм.

Далее следует указать класс трубы и техническую документацию на ее изготовление.

Арматура для монтажа системы отопления на основе полипропиленовых труб

Для монтажа системы отопления на основе полипропиленовых труб используются следующие изделия:

• Муфты. Муфты бывают: прямые, переходные, со стальной резьбой (как внутренней, так и наружной). Они предназначены как для соединения труб пайкой, так и для крепления к полипропиленовым трубам из стали или металлопластика. Они также подходят для подключения запорной арматуры и отопительных приборов.
• Переходные муфты.
• Краны и арматура. Также как и металлические нити и без них. Их устанавливают на отопительные приборы, а также магистральные контуры, чтобы можно было отключать их на ремонт и профилактические работы.
• Крестовина и тройники. Так же, как и муфты, могут иметь напаянную или комбинированную составную резьбу. Требуется для соединения нескольких труб.
• Углы. Используется для соединения труб под прямым углом.
• Заглушки. Используется для закрытия временно неиспользуемых соединений.

Прежде чем приступить к покупке арматуры, необходимо нарисовать чертеж всей системы с обозначением всех ее элементов, их размеров, диаметров. Только в этом случае можно точно определить, сколько и каких соединений нужно купить.

Виды монтажа систем отопления частного дома:

• Одинарная система. В такой схеме все радиаторы соединены последовательно. При этом общая длина трубы и количество соединительных элементов должны быть минимальными. В такой системе есть один большой недостаток – чем дальше «труба» установлена ​​радиатор, тем меньше он будет греться. Поэтому в доме отопление помещений будет неравномерным.
• Двухконтурный. Эта система является самой популярной. Каждый излучатель подключается к двум контурам: «Подача» и «Фиттинг». Благодаря параллельному подключению каждый из радиаторов имеет одинаковую температуру нагрева.
• Универсальный. При такой системе помещение имеет несколько отопительных контуров, которые соединяются с помощью отопительного коллектора. При такой системе можно регулировать подачу теплоносителя к каждому контуру, за счет чего удается более оптимально использовать энергоресурсы. Эта система требует большого количества труб и соединений.
• Проектированием систем отопления частного дома должны заниматься специалисты. В противном случае высока вероятность построения системы, не отвечающей требованиям отапливаемых помещений.

Пайка полипропиленовых труб

Перед началом работ необходимо подготовить инструменты и оборудование, необходимые для монтажа.

• Для пайки полипропиленовых труб используйте специальный паяльник. Его конструкция выполнена таким образом, чтобы одновременно обогревать внутреннюю часть одного элемента и внешнюю часть другого. На каждый из диаметров труб в наборе паяльника есть насадки. Каждое устройство оснащено регулятором мощности, благодаря которому можно регулировать температуру нагрева.
• Также понадобится острый нож и инструменты для зачистки труб, армированных фольгой.
• Время пайки зависит от диаметра труб и температуры окружающей среды. Трубы резать нельзя. В противном случае расплавленный полипропилен создаст естественную блокировку потока воды в месте стыка. Так для трубы диаметром 20 мм время нагрева составляет всего 5 секунд, а трубу диаметром 75 мм необходимо нагревать около 30 секунд.

Процесс пайки труб довольно прост:

1. В первую очередь на нагревательную часть паяльника одеваются насадки, соответствующие диаметру припаиваемых трубок.
2. Затем паяльник включает мощность, соответствующую рекомендуемому типу трубы.
3. На патрубки одеваются две детали (одна снаружи, другая внутри) и выдерживается необходимое время. В процессе правки (натяжки) соединяемых деталей с патрубком возникает наплыв на поверхности полипропилена, играющий роль бортика.
4. Через определенное время детали вынимаются из паяльника и соединяются друг с другом. Чтобы полипропилен застыл, необходимо подержать их 30 секунд.
5. Необходимо помнить, что при нагреве или соединении вращать детали нельзя. В противном случае полипропилен «съест» и соединение может быть негерметичным. Это главное правило монтажа пластиковых труб.
6. В настоящее время производители насадок сделали специальную оправку, которая сигнализирует о том, что нагрев пора прекращать. Просто сделал маленькую дырочку. Когда полипропилен уже нагрет, он начинает течь через отверстие. В этом случае детали вынимаются из паяльника. Таким образом спаиваются абсолютно все полипропиленовые трубы, в том числе трубы отопления.

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которым следует следовать:

• При сквозном проходе трубопровода через стену необходимо предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
• На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть компенсаторы.
• При пайке запорных кранов и арматуры необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
• Нельзя забывать и о скобах-обоймах, которые будут поддерживать трубы шпаги. Их следует установить заранее.
• Если нет уверенности в качестве сварного шва, то лучше срезать и переделать. Работать на готовой системе в случае протечек будет проблематично.
• При стыковке нагревательных элементов необходимо учитывать стыковочные метки на деталях. Можно отрегулировать их положение после компаунда на 1-2 мм.

Монтаж полипропиленовых труб отопления

Связанные записи

« Полипропиленовая сантехника своими руками: Монтаж системы пластиковых труб. Преимущества, инструкции, полезные советы. Как сделать канализацию на даче своими руками? Полезные советы, фото и видеообзор всех этапов работы »

своими руками видео инструкция по установке, фото и цена

Подбор материалов труб

Наверное, ни для кого не секрет, что использование пластиковых (полимерных) трубопроводов в частном доме является наиболее оптимальным вариантом как по цене, так и по качеству. Однако многие домовладельцы хотели бы видеть главными параметрами качество и долговечность, а выбор среди полимерных труб уже достаточно велик и чем они отличаются, не всегда понятно.
Если вы хотите подробнее разобраться в свойствах материалов труб, то эта статья для вас. В ней мы рассмотрим: стальные, медные, металлопластиковые (PEX/AL/PEX, Pe-rt/Al/Pe-rt), полипропиленовые (PP) и сшитые полиэтиленовые (PEX) трубы .

Типы труб, подходящие для частного домохозяйства

При принятии решения о том, из каких материалов сделать трубопровод, домовладелец должен принять решение, учитывая следующие факторы:

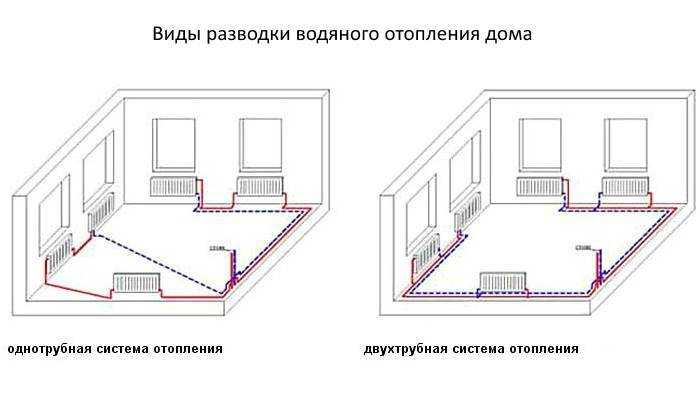

• тип разводки системы отопления;
• уровень теплоизоляции здания;
• этажность;
• возможность использования оборудования, работающего под давлением;
• армирующий материал.

Не менее важным критерием выбора является материал, из которого изготовлены трубы.

Сталь

Стальные трубы, используемые в современных системах отопления
Металлопродукция производится методом горячей или холодной прокатки. В процессе производства трубы приобретают необходимые физические и эксплуатационные свойства.

Основные преимущества стальных труб, применяемых в современных системах отопления частного дома

:

• устойчивость к высоким температурам;
• отличные прочностные характеристики, выдерживающие значительное давление и механические воздействия;
• достаточные теплопроводные свойства;
• простота соединения элементов между собой;
• высокая жесткость материала позволяет минимизировать количество крепежных элементов, используемых для фиксации трубопровода на стене или других вертикально расположенных поверхностях;
• наличие комплектующих и арматуры;
• возможность совместной сборки элементов из стали и мелких деталей из других металлов;
• длительный срок службы — 50 лет.

Преимущество стальных трубопроводов в универсальности нивелируется существенным недостатком — низкой коррозионной стойкостью. Этот вопрос актуален как в связи с внутренним ржавлением труб (на разрушение стенок уйдет около 40-50 лет), так и из-за окисления наружной поверхности изделий, что значительно ухудшает эстетические характеристики трубопровода. как элемент интерьера.

До недавнего времени не было альтернативы трубопроводам из металлических элементов по их прочности и надежности. Но такие системы требуют регулярной промывки для удаления накопившейся ржавчины и минеральных отложений.

Стоимость стальных трубных изделий невысокая, изделия без проблем изгибаются под необходимым углом после нагрева, способны выдерживать давление до 25 атмосфер. Стальные трубы можно подключать как к водогрейным котлам, так и к парогенераторам без каких-либо ограничений по этажности дома, температуре теплоносителя и схеме подключения.

В большинстве случаев стальные трубы приходится прятать за фальшпанелями или обрабатывать термостойкими покрытиями.

Медь

Медная труба отличается от стальной привлекательным внешним видом, поэтому ее часто устанавливают не только в частных домах, но и в квартирах. Медные трубы , которые используются для систем отопления, помимо эстетических свойств, обладают еще рядом других преимуществ.

:

• высокая пластичность, что позволяет создавать изгиб под необходимым углом без нагрева трубы;
• теплопроводность, за счет которой можно поддерживать температуру теплоносителя на отметке +200…+250°С;
• низкий коэффициент шероховатости, за счет чего циркуляция теплоносителя осуществляется с высокой скоростью, обеспечивая перепад температур в подающем и обратном трубопроводе +5…+10°С;
• долгий срок службы, что подтверждают найденные трубопроводы, построенные более ста лет назад.

Благодаря повышенной теплопроводности трубы не лопнут даже при замерзании и оттаивании системы. Они способны выдерживать множество циклов нагревания и замораживания.

Медные трубы отопления
Недостатком медных труб является высокая стоимость, поэтому ответ на вопрос, какие трубы выбрать для отопления частного дома, относится только к уровню доходов владельца дома.

Статья по теме: О Китурами

Полипропилен

Один из самых доступных вариантов обустройства системы отопления, имеющий множество неоспоримых преимуществ перед изделиями из других материалов. Полипропиленовые трубы имеют:

• гладкая внутренняя поверхность, препятствующая образованию отложений на стенках;
• низкий удельный вес материала, что снижает стоимость доставки;
• привлекательный эстетический вид, поэтому их можно не декорировать;
• низкий коэффициент расширения по сравнению с металлическими трубами;
• длительный срок службы, который составляет до 20 лет.

Кроме того, полипропиленовые системы отопления требуют простейшего ухода (промывка и очистка).

Основные характеристики продукции напечатаны на внешней поверхности в виде специальной маркировки. В нем указывается ряд параметров, в том числе допустимый температурный диапазон применения.

Трубы полипропиленовые, применяемые в системах отопления
Помимо многих достоинств, трубы полипропиленовые имеют и недостатки:

• при монтаже трубопровода требуется применение специального оборудования для пайки элементов;
• недостаточная эластичность материала, требует установки специальной фурнитуры в точках поворота;
• невозможность промывки собранного трубопровода — для устранения засоров требуется демонтаж участка между арматурой;
• низкотемпературная стойкость, ограничивающая температуру теплоносителя до +70…+90°С;
• высокая пластичность, что может привести к провисанию расширенных секций.

Трубы из сшитого полиэтилена (PEX)

Этот материал является относительно новым и еще не широко представлен на рынке. Изделия изготавливаются по так называемой технологии «сшивания», которая укрепляет молекулярные связи и повышает прочность.

Статья по теме: Выбор твердотопливного котла для частного дома

Трубы из сшитого полиэтилена, используемые для отопления

Изделия из пластиковых труб PEX имеют следующие преимущества:

• устойчивость к внутреннему давлению и температуре до +90°С;
• высокая плотность материала;
• возможность придать трубе необходимый угол поворота, а после охлаждения и повторного нагревания срабатывает «эффект памяти» — изделие возвращается к прежней форме;
• малый вес, что упрощает транспортировку и монтаж;
• гладкость внутренней поверхности, не допускающая отложения осадка на стенках;
• незначительный показатель линейного расширения;
• длительный срок службы — от 50 лет.

Трудно судить, какие пластиковые трубы лучше для отопления в частном доме. Потому что эти трубы являются новым продуктом на рынке. И на сегодняшний день еще недостаточно опыта использования систем отопления из этого материала. По заявлениям производителей и результатам испытаний, у труб PEX пока не обнаружено дефектов.

Металлопластиковые

Металлопластиковые трубы являются одним из наиболее востребованных видов продукции для обустройства систем отопления.

Трубы металлопластиковые для индивидуального отопления

Популярность материала обусловлена ​​сочетанием свойств, характерных как для полимеров, так и для металлов. Их отличает:

• доступная стоимость;
• простота монтажных работ;
• пластик;
• достаточная механическая прочность.

Недостатком является необходимость использования дорогостоящей арматуры, которая к тому же сужает сечение.

Индивидуальное отопление из таких труб делать на дачных участках с прерывистым отоплением не рекомендуется, так как изделия промерзают и деформируются.

Критерии выбора материалов труб

Сразу хотим сказать, что нет плохих или хороших труб и материалов, из которых они изготовлены. Трубы бывают качественные или некачественные соответственно, а также хороший или плохой производитель. Каждый вид трубопроводной продукции удобен и оптимален для своего конкретного случая, который определяется критериями или параметрами системы отопления. После выбора материала для труб выбирается конкретный производитель, и от этого в не меньшей степени зависит срок службы системы и удобство ее обслуживания.

Основные параметры систем отопления и водоснабжения, по которым выбираются материалы для труб:

• температура жидкости (максимальная и номинальная)
• давление жидкости
• способ прокладки трубопроводов
• назначение (системы отопления, теплые полы , водоснабжение)

Особенности расчета коллекторного теплоснабжения

Описанная выше технология расчета может с одинаковым успехом применяться как для однотрубных, так и для двухтрубных систем отопления. Если система отопления предполагает использование коллекторов, то также потребуются некоторые расчеты для выбора правильного диаметра этого элемента:

Рекомендуем ознакомиться: Как выбрать и самостоятельно подключить кран для стиральной машины

М = М1 + М2 +… + Мн,

где М — сечение коллектора,

М1 , М2, Мн — диаметры трубопроводов, присоединяемых к коллектору.

Из формулы видно, что правильно рассчитать диаметр коллектора можно только после расчета сечения трубопроводов и определения количества линий, подходящих к коллектору.

Внимание! При определении оптимального расстояния между трубами коллектора принято придерживаться правила «трех диаметров». Соседние слои должны располагаться друг от друга на расстоянии, равном их тройному диаметру.

Трубы стальные

Основной материал трубопроводов в 20 веке. В настоящее время их применяют в качестве стояков холодного и горячего водоснабжения и при устройстве систем отопления в многоэтажных многоквартирных домах. Кроме того, другой альтернативы трубам из «черного» металла пока нет при самотечном самотечном отоплении (печном или с помощью АОГВ), требующем больших диаметров и устойчивости к высоким температурам и механическим воздействиям.

Плюсы и минусы использования стальных трубопроводов

• Высокая механическая прочность
• Срок службы не снижается при температуре теплоносителя выше 95°С. для монтажников (сварщиков)
• Высокая скорость коррозии и низкое качество изготовления труб
• Эстетика (стальные трубы рекомендуется монтировать снаружи, при этом эстетический вид не самый лучший)

Выбор труб для отопления

Процесс выбора труб довольно сложен. При выборе труб следует определиться:

• с диаметром трубы;
• материал;
• количество.

Выбор труб производится в зависимости от того, какая система отопления будет использоваться.
Стальные трубы очень прочные и надежные, но необходимо следить за тем, чтобы в конструкции не использовались два разных материала и не образовывались гальванические пары, которые могут привести к коррозии стали. Работать с этим типом труб довольно сложно, т.к. необходимо использовать сварку . Для монтажа стальных труб необходимо иметь знания и навыки.
Пропиленовые трубы очень экономичны и выгодны. Обогревают помещение и предотвращают утечку тепла. Использование этого типа трубы возможно только тогда, когда температура охлаждающей жидкости не превышает 60 -70 градусов.

Металлопластик – еще один современный материал, который очень удобно использовать для систем отопления. Недостатком в установке данного типа труб является необходимость дополнительного оборудования. Металлопластик боится солнечного света, высоких температур и ударов.

Для частных домов лучше всего выбирать полипропиленовые трубы , а для квартир — металлопластиковые . Для дачи или компактного частного дома лучше всего выбирать стальные трубы.

Медь

Трубы медные относятся к классу элитных трубопроводов. В Европе инженерные системы многих частных домов выполнены из меди.

• Прочный, неагрессивный
• Срок службы не снижается при температуре теплоносителя выше 95°С.
• Длительный срок службы
• Скрытый вариант монтажа (под пайку)

• Очень высокая стоимость трубы

  8 Нет возможность применения пайки в домах с отделкой

• Высокие требования к квалификации рабочих
• Применение более качественных материалов для теплоизоляции

В последнее время медные трубопроводы отдают инициативу высококачественным трубам из различных видов полиэтилен.

Металлопластиковые, металлополимерные трубы

Металлопластиковые трубы представляют собой многослойную структуру: полиэтилен — клей — алюминий (фольга) — клей — полиэтилен. Эти трубы достаточно гибкие, легкие, имеют высокую коррозионную стойкость, незначительное тепловое расширение. Соединение с помощью прессовых или цанговых фитингов. Цанговое соединение для систем отопления и водоснабжения ниже не рассматривается, ввиду его низкого качества и не возможности скрытого монтажа. Наличие внутреннего слоя алюминия толщиной 0,2-0,4 мм предотвращает попадание кислорода в систему и значительно снижает линейное удлинение слоев полиэтилена и всей трубы соответственно. У одних производителей толщина алюминиевого слоя для 16 трубы 0,4 мм, у других алюминиевый слой цельнотянутый, все эти вроде бы не всегда заметные характеристики приводят к увеличению срока службы трубы и ее надежности, но также ведет к увеличению стоимости трубы.

• Гибкий и достаточно теплопроводный — удобен для систем теплого пола
• Максимальная температура теплоносителя несколько выше, чем у полипропиленовых труб
• Низкое тепловое расширение (в 5 раз меньше, чем у полипропилена, армированного стекловолокном)
• Удобство и простота монтажа

• Высокая стоимость фитингов
• Уменьшенный проходной диаметр фитингов
• Трубы практически не выдерживают разморозки
• Не очень аккуратный вид при наружной установке
• Довольно дорогой пресс-инструмент

При выборе конкретного производителя трубы стоит учитывать, из чего сделаны наружный и внутренний слои трубы. … Они доступны из PEX и термостойкого PE-RT. «Перт» имеет линейное расширение, в несколько раз меньше, чем у «пехоты», поэтому напряжение между слоями полиэтилена и алюминиевой фольги во втором случае будет значительно выше. Практически все восточные и китайские производители металлопластиковых трубопроводов используют именно материалы PEx, при этом качество «сшивки» такого полиэтилена может быть невысоким, а соответственно низкая цена и небольшой срок службы.

Наша компания в качестве металлопластиковой трубы для теплого пола и радиаторного отопления рекомендует использовать немецкую трубу SANHA MULTIFIT FLEX 16X2.0 (PE-RT/Al/PE-HD). При невысокой цене труба отличается высоким качеством и хорошими монтажными характеристиками (гибкостью). Сделано в Германии, что подтверждается надписью на трубе и штрих-кодом на коробке.

В настоящее время основным конкурентом металлопластиковых труб является сшитый полиэтилен, материал более дешевый в производстве и обладающий хорошими характеристиками. При выборе между этими вариантами мы всегда ориентируемся на производителя. Например, Sanha, Tece, Prineto, Uponor и др., которые реально производятся в Европе, и соответствуют европейскому стандарту DVGW (надпись можно найти на самой трубе) .

Виды армирования

Трубчатые изделия из пропилена армируются несколькими материалами: алюминием, стекловолокном или базальтовыми волокнами. Каждый вид имеет свои особенности и особенности строения.

Армирование алюминием

В качестве армирующего слоя используется алюминиевая фольга толщиной от 0,5 мм до 2,0 мм.

d25fbfdff290ecd67333ecf1635545c7.jpe

Армирование производится на заводе в следующей последовательности;

1. На полипропиленовый слой укладывается плотная фольга из тонколистового алюминия.
2. Сверху слой фольги покрыт массой расплавленного полипропилена. Таким образом внутри формируется армирующая прокладка из фольги.
3. В процессе производства полученный многослойный лист преобразуется в готовое изделие путем сварки соединительных швов.

Армирующий слой из алюминия повышает прочность к механической деформации и препятствует линейному расширению полипропилена при нагреве теплоносителя до максимальной температуры 95 градусов. При этом характерные свойства полипропилена пластичности и прочности переносятся на трубные изделия.

Армирование стекловолокном

Повышение стабильности геометрических параметров труб ППР осуществляется путем армирования стекловолокном по следующей технологии: стекловолокно равномерно наносится на расплавленный полипропиленовый слой, который смешивается с полипропиленовыми гранулами. В процессе производства происходит сварка полимера и стеклопластика, что приводит к созданию монолитных и герметичных стеклопластиковых полипропиленовых труб, превосходящих по надежности алюминиевую арматуру.

Полипропиленовые трубы, армированные стекловолокном, применяются для создания систем горячего водоснабжения, которые предназначены для периодического прохождения теплоносителя с высокой температурой.

Базальтовая арматура

Армирование пропиленовых труб данным способом производится путем смешивания полипропилена с базальтовыми волокнами методом термической сварки. Базальтовая прослойка расположена по центру между двумя слоями полипропилена. Уникальное сочетание материалов повышает термостойкость изделий, устойчивость к перепадам температуры и давления. Следует отметить, что для базальтовой арматуры подходит полипропилен улучшенной формулы с более высокими свойствами прочности, долговечности и надежности.

Трубы с базальтовым слоем применяются в системах холодного и горячего водоснабжения, контурах отопления.

Трубы из сшитого полиэтилена PEXa, b, c, d

Так называемый «сшитый» полиэтилен представляет собой тип полиэтилена. При создании сшитого полимера этилена связи его молекул (углерода и водорода) за счет поперечных связей образуют трехмерную сеть с широкими ячейками. Таким образом, прочностные характеристики сшитого полиэтилена заложены на молекулярном уровне, и разорвать такие связи очень сложно.

При выборе труб PEX следует обращать внимание на степень сшивания. Способ сшивания влияет на долговечность и эксплуатационные характеристики, а также на стоимость труб. Существует три способа получения сшитого полиэтилена, которые влияют на степень сшивки.

Пироксид (РЕХ — а) — в полиэтилен вводят пироксиды. Степень сшивки до 85%.

Силан (РЕХ — б) — к полиэтилену добавляют органосиланиды. Степень сшивания не менее 65%.

Радиационная (PEX — c) — степень сшивки 60%.

Если степень сшивки 0%, то трубы становятся слишком ломкими и склонными к растрескиванию. Слишком малое количество швов может иметь столь же серьезные последствия. Будьте внимательны при выборе производителя трубы, даже если там написано, что она сшита силановым методом PEXb — это не значит, что степень сшивки не менее 65%. Выбирая европейских производителей, вы гарантируете себе высокое качество продукции и честный уровень пошива.

• Малая толщина стенки
• Фитинги не сужают проходное сечение

• Дорогостоящий инструмент европейских производителей
• Достаточно дорогая арматура

Если рассматривать тенденции использования различных пластиковых труб в Европе, то трубы PEX лидируют, и ежегодно занимают несколько процентов рынка полипропиленовых и МП труб.

В отличие от полипропиленовых трубопроводов — системы из сшитого полиэтилена от европейских производителей можно охарактеризовать как — установил и забыл. Однако за это придется заплатить более высокую цену.

При выборе данного вида трубы необходимо учитывать, что все ее хорошие свойства проявляются при использовании качественных материалов и технологий производства. Большинство труб импортируется в Россию из Китая, и степень сшивки такого полиэтилена неизвестна.

Также следует помнить, что PE-RT не является сшитым полиэтиленом — это термостойкий полиэтилен с более низкими эксплуатационными характеристиками и стоимостью, чем сшитый полиэтилен PEX.

Трубы полипропиленовые ПП

В настоящее время большая часть радиаторных систем отопления и водоснабжения собирается из полипропиленовых труб и соединений. Высокая популярность полипропиленовых систем обусловлена: низкой стоимостью труб и фитингов, возможностью самостоятельного монтажа, высоким качеством труб и соединений.
