Электропроводка на даче: способы прокладки, схемы и основные этапы
Опубликовано 03.06.2020 | Электрическая проводка
Поделиться статьей:
- Определение способа прокладки проводников
- Составление схемы
- Подключение к опоре ЛЭП
- Электромонтажные работы
- Скрытый монтаж
- Наружная прокладка проводников
Электропроводка на даче монтируется с соблюдением всех правил, характерных для электросетей жилых помещений. При этом стоит учесть, что дача долгое время может находиться без присмотра — а значит, коммуникации должны иметь запас надежности, минимизирующий риск возгорания.
Поручить монтаж электропроводки на даче можно мастерам компании ГСК. Высокая квалификация электриков, а также строгое соблюдение нормативов — ПУЭ и СНиП — обеспечат бесперебойное энергоснабжение дачного дома и сведут к минимуму возможные риски.
Определение способа прокладки проводников
Прокладка электропроводки на даче начинается с выбора технологии монтажа. Решение о том, прокладывать кабели скрытым или открытым способом, принимают, учитывая материал, из которого сделан дачный домик:
- Согласно нормативам, если стены сделаны из горючих материалов (брус, бревно), то желательно выполнить наружный монтаж электропроводки на изоляторах. При скрытой прокладке за деревянной обшивкой, или при монтаже кабелей в толще каркасных стен необходимо укладывать все проводники в трубах и/или коробах из негорючего материала. Оболочка проводов должна быть также изготовлена из материалов, не поддерживающих горение.
- Если же стены и перекрытия дачного домика изготовлены из негорючего материала (кирпич, пено- или газобетон), то вполне допустим традиционный скрытый монтаж кабеля — в штробе или в толще штукатурного слоя.
Вариант наружной электропроводке на дачеМонтаж скрытой электропроводки на даче
Составление схемы
На следующем этапе инженеры-проектировщики составляют схему электроснабжения и формируют спецификацию материалов для монтажа проводки. При этом рассчитывается количество осветительных приборов, розеток и выбираются точки для их размещения в комнатах.
На этапе электротехнических расчетов инженеры вычисляют суммарную мощность приборов, которые будут подключения к электросети. С учетом полученных значений определяют оптимальный материал/сечениепроводников, которые будут использованы. Также составляется перечень оборудования для щитка — УЗО, автоматы и т.д.
Отдельно рассчитываются характеристики контуров заземления и выбирается их конфигурация. Все полученные данные сводятся в единую схему. Которой и руководствуются при монтаже электропроводки в дачном доме.
Вариант схемы для монтажа электропроводки на даче
Подключение к опоре ЛЭП
Ввод кабеля в здание может быть оформлен двумя способами:
- Подземная прокладка выполняется с помощью кабелей ВВГ, уложенных в трубы ПНД для защиты от влаги и механических повреждений. Если используется ВБбШв в бронированной оболочке, трубу можно не использовать — проводник прокладывается непосредственно в траншее и засыпается замлей.
- Воздушная прокладка производится с применением СИП-кабеля. От воздушной линии электропередач делается отвод с применением кабельных зажимов, затем проводку протягивается по воздуху к зданию (если длина пролета превышает 25 метров — нужно ставить дополнительную опору). Для крепления на фасаде используются анкерные зажимы или трубостойка. При этом на фасаде монтируется влагозащищенная распределительная коробка для соединения с кабелем, который и заводится внутрь здания.
Ввод электричества в здание воздушным путемВвод кабеля в здание подземным путем
Электромонтажные работы
Перед выполнением электромонтажных работ на даче вначале на все поверхности наносится разметка, по которой и будут проложены кабели. Разметка выполняется согласно схеме, которая была подготовлена на этапе проектирования.
В доступном месте на высоте не менее 0,5 м от уровня пола, монтируется электрощит, в котором устанавливаются приборы защиты и шины заземления. К электрощиту и прибору учета подводится кабель от распределительной коробки, а место подключения пломбируется представителями надзорных органов.
Скрытый монтаж
Затем выполняются монтажные работы:
- В стенах формируются штробы — каналы, внутри которых будут проложены кабели. Для штробления могут использоваться перфораторы или болгарки, но наши мастера применяют профессиональные штроборезы с алмазными дисками и подключаемыми пылесосами.
- С помощью коронок с алмазным напылением формируются углубления, в которые монтируются подрозетник и пластиковые основания для встроенных выключателей. Габариты углублений выбирают с учетом того, какие электроприборы будут устанавливаться (не у всех из них размеры стандартные).
- После закрепления распределительных коробок и подрозетников в штробах прокладывают проводники, фиксируя их раствором либо специальными хомутами. В зависимости от типа используемых проводов допускается монтаж в гофортрубах или без них.
- Проложенные кабели подключаются к электрощиту, розеткам и выключателям.
Штробление стен перфаратором
Наружная прокладка проводников
В дачных домах из горючих материалов проводники с негорючей оболочкой прокладывают снаружи. Для прокладки можно использовать гофротрубы, плинтуса или короба с крышками.
Также возможен монтаж витого провода на керамических роликовых изоляторах. Помимо хороших показателей огнестойкости такая электропроводка еще и стильно смотрится, органично вписываясь в дизайн деревянного дома. основной минус такого способа прокладки — высокая стоимость комплектующих.
После завершения монтажных работ электросеть на даче проверяют и испытывают. Только после успешного прохождения всех испытаний и устранения дефектов коммуникации в дачном домике можно безопасно эксплуатировать.
Электропроводка на даче под ключ от компании ГСК
Мастера нашей компании разработают проект прокладки электропроводов в дачном доме, сформируют спецификацию для закупки материалов и выполнят все работы. При этом:
- Мы проектируем электросети для жилых и хозяйственных построек с учетом особенностей электроснабжения участка.
- Профессионально выполняем монтаж проводки скрытым или открытым способом.
- Соблюдаем нормативные требования (СНиП, ПУЭ, ГОСТ).
- Тщательно контролируем качество выполнения всех монтажных операций.
Стоимость работ по формированию электросети на даче при заказе услуги в компании ГСК будет вполне доступной. При этом в договоре на монтаж проводки и ее подключению к ЛЭП обязательно прописываются условия и сроки гарантии.
Метки:
Проводка на даче своими руками: делаем пошагово
Важность планирования электросетей
Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.
Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:
- Узлы электропитания от линии ввода
- Предохранительные устройства защиты от короткого замыкания
- Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
- Расположение линий электропередач – то есть, проводов
- Места, где установлены розетки для потребителей
В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.
Доп. услуги по электрике
- Электромонтажные работы в стиле ретро
- Современная электрика в стиле Модерн
- Проектирование электрики
- Электролаборатория
- Замер сопротивления изоляции
- Консультация электрика
- Установка и замена электросчетчика
- Установка столбов и опор ЛЭП
- Подключение электрического котла к сети
- Электрическое отопление дома
- Установка стабилизатора напряжения
- Установка электрического водонагревателя
- Заземление загородного дома
- Молниезащита
- Модульно-штыревое заземление
- Монтаж и прокладка СИП кабеля
- Монтаж тросовой электропроводки
- Соединение и удлинение электропроводки
- Штробление стен под электропроводку
- Проверка состояния электропроводки
- Электрика своими руками
- Монтаж и эксплуатация электрооборудования
- Замена лампочек …
- Поставка кабельной продукции
- Правила устройства электроустановок → ПУЭ
Коротко о главном
Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.
Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров
Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты
Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.
Функциональность штор
Почвопокровные растения.
Как планировать ветки проводки?
Ветки протягиваются от щитка. Лучше всего, когда их запланировано больше, чем нужно. Сначала их можно просто держать отключённым, а потом включать по необходимости. Если же ветвей ровно столько, сколько нужно или даже меньше, то риск перегрузки сети увеличивается.
Если сеть однофазная, то на одну ветвь должно приходиться два киловатта нагрузки. Если сеть трёхфазная, то нужна ветка в шесть киловатт.
При разработке схемы ветвей необходимо учесть количество электроприборов, которое планируется использовать во всех комнатах отдельно. Также учитывается, что после могут докупаться усовершенствованные устройства, требующие больше питания. Эти приборы обозначаются на плане внутренней и внешней территорий. Учитывается и освещение.
После составления такой схемы будет понятно, где и какая требуется мощность, сколько будет элементов освещения и управления. Ветви будут соединять их и щиток. Обычно во всех комнатах будет пара контуров. Один из них будет отвечать за розетки, другой – за выключатели и освещение. На кабеле тут есть возможность сэкономить, установив распределительную коробку после входа контура в помещение. От неё кабели и будут идти к розеткам и светильникам.
Соединения в коробках создаются при помощи клеммников, потому что простое скручивание небезопасно. Однако если соединение не только скрутить, но и запаять, то оно будет не только надёжным, но и долговечным.
Перед прокладкой электросети эти коробки размещаются на планировке.
Проводка в бане
Вопрос, как сделать проводку в бане своими руками, еще более сложен. К тому, как провести проводку в бане применяются рекомендации и по проведению электричества в деревянные дома и по проведению электричества в ванную комнату.
Монтаж проводки осложняется тем, что кроме сгораемого основания и влаги, присутствует еще и сильный тепловой фактор. Следует помнить, что над печкой вести проводку нельзя. Провод выбирается негорючий и термостойкий.
Как и в ванной, электроустановочные изделия нельзя устанавливать непосредственно в парной. Распределительные коробки, розетки и выключатели с высокой степенью защиты монтируются в предбаннике. Светильник для парилки должен быть не ниже IP-44 по степени защиты. Можно установить низковольтные светильники, соответственно с понижающим трансформатором.
Фото 2 — Подходящий светильник для бани — стеклянная крышка, металлическое основание
Скрутки алюминиевых проводов со временем слабнут.
На большинстве дач, построенных в конце прошлого столетия, скрутки проводов алюминиевой проводки в распаячных коробках были без обжимных колец. Обжимные кольца не дают сильно скрученным проводам ослаблять свитый пучок. В слабо скрученных скрутках проводов площадь соприкосновения проводов друг с другом уменьшается. Способность пропускать расчетное количество силы тока тоже уменьшается. Скрутки не выдерживают высокой, а подчас и обычной нагрузки, нагреваются, окисляются. Окислы плохо проводят ток, со временем качество проводки становится хуже. Получается, что проводка слабая, да еще и скрутки не позволяют подключить мощные электроприборы. Лучший выход в этом случае – замена проводки.
Материалы и инструменты для сборки виброплиты
Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.
Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.
Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.
В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.
Устройство двигателя на виброплиту.
Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.
Следующий шаг – найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес – не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:
- пластиковые колеса от тележки – 2 шт. ;
- болты М10;
- болты М12;
- швеллеры – 2 шт.;
- эластичные подушки для рукояти – 2 шт.;
- отрезки трубы;
- полая труба – 1,2 м;
Для работы потребуются инструменты:
- молоток;
- слесарные инструменты;
- болгарка;
- сварка.
http:
После подготовки всех материалов и инструментов можно приступать к сборке устройства.
Устройство защитного отключения на даче
Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.
В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.
При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.
Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.
Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм2. Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм2.
В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.
Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.
В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.
Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.
Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.
Этапы самостоятельного монтажа проводки
Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.
Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.
На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.
Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.
Какие лучше использовать выключатели и розетки
Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.
Они могут быть:
- (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
- (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.
Укладка проводки в деревянном доме
Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.
Монтаж электропроводки
Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.
От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.
Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.
Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.
Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.
На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.
Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.
Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.
Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.
После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.
Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

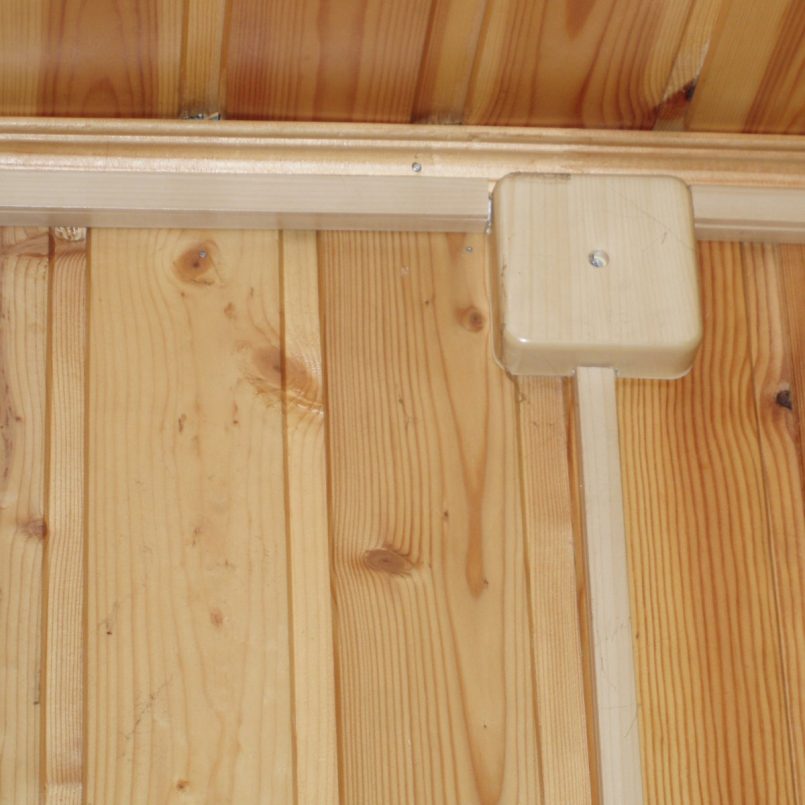

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.
Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.
Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.
При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.
Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.
После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.
От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.
Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.
Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.
Подробнее об электропроводке на даче — на видео:
youtube.com/embed/6Gy7Ca-iaS8?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Электромонтаж
Электропроводка в частном доме
Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований:
- Используются самозатухающие провода и кабеля с отличной изоляцией.
- Коробки распределительные и установочные должны быть металлическими.
- Все соединения герметизируются.
- Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
- Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.
Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.
Сечение жил кабеля
Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.
Расчет жил кабеля
Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.
- Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
- Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
- Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
- Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
- Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.
Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы
Монтаж
Вначале делают отвод от линии ЛЭП. Вводной кабель подбирают, учитывая максимальную мощность электрооборудования всего дома. Важным моментом может стать особенность материалов: если просто соединить медный провод с алюминиевым, они долго не прослужат – помешает сильное окисление. Проще всего соединить их при помощи клеммной колодки. В отличие от традиционного соединения винтом и гайкой, клеммная колодка очень просто, но надежно производит соединение медных и алюминиевых проводов в любом их сочетании. Нужно зачистить изоляцию на концах проводов всего на 5 мм и зажать винтом, вставив в отверстия.
Потом нужно установить распределительный щиток. В него устанавливают автоматические выключатели для каждой сети, счетчик электроэнергии, вводной автомат и УЗО. Автоматический выключатель, должен отключить весь дом от электричества в случае короткого замыкания. Для однофазной сети используют однополюсный или двухполюсный (заводится фаза и ноль). Вводной автоматический выключатель, как правило, устанавливают после счетчика – тогда его не нужно опломбировать, а если установить до счетчика – нужна обязательно пломба. Корпус щитка непременно нужно заземлить.
УЗО, то есть устройство защитного отключения, – очень нужная вещь для безопасности. Оно улавливает самую незначительную утечку тока и сразу реагирует отключением, тем самым защищает человека, если произошла утечка на металлический корпус. Его выбирают, учитывая ток номинальный и ток утечки. Причем, номинальный ток выбирают выше, чем ток автоматического выключателя в цепи. А ток утечки выбирают, учитывая подключаемое оборудование и тип помещения. Например, для ванной комнаты с ее влажностью (и для чердачных помещений) нужно УЗО с током утечки не более 10 mA, а для более сухих помещений достаточно 30 mA.
Если делается воздушное ответвление, обязательно нужно заземлить однофазный ввод. Чтобы повторно заземлить нулевой провод при вводе, можно использовать водопроводные трубы. Так к трубе приваривают стальную полоску, к ней присоединяют нулевой провод, а можно заземлить используя стальные стержни, с диаметром 12 мм каждый или стальные уголки толщиной 4 мм и длиной не меньше 2 м. К ним приваривается стальной уголок, к нему прикрепляется медный проводник. Вся эта конструкция закапывается в землю на глубину возможного промерзания. Сопротивление заземления должно быть 4 Ом.
Электропроводка на даче под землей делается в такой последовательности:
- нужно проложить короба для проводов и закрепить их;
- в подготовленные короба протянуть провода;
- установить розетки и выключатели;
- подключить провода к щитку и счетчику.
Подключение проводов к распределительному щитку и счетчику обычно делает местный электрик, он должен их опломбировать. Обеспечить дачу электропроводкой вполне возможно своими руками, многие это успешно проделали.
Порядок монтажа
Для того чтобы обустроить проводку в частном доме своими руками, потребуется приготовить следующий монтажный инструмент:
- Плоскогубцы и бокорезы;
- Набор отвёрток и остро заточенный монтажный нож;
- Изоляционную ленту;
- Усадочные трубки (по необходимости).
Также нужно будет подготовить схему электропроводки на даче своими руками прорисованную после тщательной проработки порядка её размещения. По завершении составления схемы на её основе делается разметка мест монтажа установочных изделий, а также трасс, по которым проводку следует прокладывать.
Шкаф с автоматами
Начиная от него, провода расходятся по всем прорисованным в схеме помещениям и подсобкам. При установке розеток и выключателей сначала выполняется их неполный монтаж, при котором они просто фиксируются в заранее подготовленных нишах или на подрозетниках (при открытой прокладке).
После этого можно переходить к монтажу жгута проводов одним из заранее выбранных методов, а именно:
При полностью скрытой прокладке кабель с жилами сначала укладывается в уже подготовленный штроб, фиксируется там специальными скобками, а затем заделывается смесью из алебастра и мела. Вид скрытой проводки до заделки представлен на рисунке ниже;
Разводка скрытым способом
- В соответствии со схемой электропроводки на даче своими руками обустраиваемой за отделочными панелями, прежде она помещается в гофрированную трубку, которая, в свою очередь, фиксируется скобами в заранее размеченных местах;
- По завершении этих операций переходят к монтажу распредкоробок, также устанавливаемых в предварительно размеченных местах;
- На завершающей стадии электромонтажных работ концы проложенных тем или иным способом проводов заводятся в распредкоробки и соединяются там согласно схеме кроссировки;
- Ответные части этих же проводов подводятся ко всем электроустановочным изделиям и надёжно фиксируются на них.
При проведении этих операций важно соблюдать следующие правила подключения:
- К розеткам подводятся два линейных провода, один из которых (в изоляции красного цвета) – фазовый, а другой, имеющий синюю расцветку, – нулевой;
- К выключателю должен подходить только один красный провод, то есть он включается обязательно в разрыв фазной подводки;
- В распредкоробке коммутируются оба линейных осветительных провода, один из которых направляется к выключателю, а другой –протягивается до контактов лампочки вместе с нулевой жилой.
В заключение отметим, что схема электропроводки в загородном доме должна учитывать не только расположение отдельных нагрузок, но и наличие в нём силового оборудования с большой потребляемой мощностью. В этом случае до места размещения энергоёмких агрегатов следует проложить отдельную трехфазную проводку с включенным в её цепь автоматическим выключателем соответствующего типа, рассчитанным на большие токи.
Электромонтаж – обслуживание и ремонт электропроводки
Безопасное и экономичное обновление электропроводки в вашем доме
В Mister Sparky мы стремимся к профессионализму и совершенству.
Вот почему мы предоставляем клиентам гарантии, обеспечивающие непревзойденный сервис.
В подтверждение нашего обещания пунктуальности мы предлагаем бесплатное обслуживание.
всякий раз, когда мы опаздываем. Это наш « Мы вовремя, вот увидишь, или ремонт бесплатно!» »™ гарантия. Наша печать и гарантия U-Win предлагает клиентам
Гарантия 100% удовлетворения и помощь в принятии решений по всем услугам и обновлениям в течение двух полных лет.
При необходимости наши аварийные электрики с радостью проведут осмотр вашего
электрическую ситуацию и дать рекомендации по обслуживанию, которые совпадают с
ваш бюджет и потребности. Мы придерживаемся наших оценок до конца. Это означает
Вы можете быть уверены, что не будет никаких скрытых комиссий или сюрпризов
расходы. Наконец, мы в режиме ожидания и доступны
24/7 для службы экстренной помощи . Свяжитесь с нашей командой сегодня, чтобы получить первоклассные электротехнические услуги по разумным и доступным ценам.
Позвоните по телефону (800) 906-4577, чтобы записаться на прием к специалисту по электромонтажным работам!
Доступные услуги электромонтажа
Электромонтаж влечет за собой прокладку электрических кабелей и связанных с ними
устройства, в том числе печатные платы, выключатели, розетки, розетки, потолочные
вентиляторы и осветительные приборы.
Замена проводки
Поскольку домовладельцы зависят от большего количества электрических устройств, крайне важно обновлять
и обслуживать электропроводку. В Мистер Спарки мы
готовы помочь домохозяйствам адаптироваться к более высоким требованиям к электроэнергии, обновить неисправные системы,
и/или убедитесь, что их текущая проводка соответствует местным нормам.
Наши лицензированные электрики могут безопасно и эффективно выполнить ремонт электропроводки в любом доме.
Замена электропроводки всего дома
Замена электропроводки во всем доме — это большой и сложный проект, но он имеет много долгосрочных преимуществ.
Это поможет защитить ваш дом от электрических пожаров и защитить ваш
электроприборы от скачков напряжения. Это также гарантирует, что ваше имущество
до кода, застрахованы и могут быть перепроданы. В соответствии
по экспертным оценкам, профессиональный перемонтаж может увеличить недвижимость
стоимость дома в тысячах.
Замена электропроводки в джакузи и бассейне
Неправильная проводка в джакузи или бассейне может быть опасной.
Наши квалифицированные электрики джакузи и бассейнов могут справиться с:
- Освещение джакузи/бассейна и системная проводка
- Проводка контроллера
- Электропроводка насоса
По понятным причинам работа с проводами вблизи воды никогда не бывает безопасной комбинацией.
Позвоните нашим обученным и опытным специалистам, чтобы
Ваш бассейн или гидромассажная ванна должны быть надежно подключены.
Компьютерная проводка
Многие люди забывают, что компьютеры — это устройства, которые потребляют значительную часть
количество мощности. Если ваша электрическая система недостаточно оборудована
или защищенные, энергоемкие компьютеры могут нагрузить и перегрузить вашу схему.
Установив модернизированный автоматический выключатель и/или заменив электропроводку, мы можем предотвратить
вашу электрическую систему от срабатывания и перегрева. Мы также
способный создать
Ethernet-разъем для прокладки кабелей и систем маршрутизации, если это необходимо.
Алюминиевая проводка
До середины-конца 20 века строители домов использовали алюминиевую проводку.
потому что он был недорогим и обладал высокой проводимостью. Однако алюминиевая проводка
может привести к пожароопасности по мере старения электрических систем. Проблема проста:
при изменении температуры алюминий сжимается и расширяется. Это ведет к
клеммные соединения со временем естественным образом ослабевают, вызывая искрение
розетки, выключатели и клеммы. Если у вас есть
алюминиевая проводка, давайте снизим эти риски уже сегодня!
Электропроводка развлекательного центра
Мы все знакомы с тем, как легко беспорядочный клубок кабелей и аккордов
позади или под развлекательным центром может выйти из-под контроля. Когда
вы готовы организовать и навести порядок в этом кластере, звоните нашим опытным электрикам.
Мы можем быстро
проводные динамики, модернизация цепей и проверка кабелей на предмет пожароопасности, что обеспечивает более легкий доступ и повышенную безопасность.
Установка автоматического выключателя
Автоматические выключатели распределяют и управляют электрическими токами. как сеть
потребности в электроэнергии в домохозяйствах увеличиваются с нашей растущей зависимостью от технологий,
автоматические выключатели становятся более перегруженными, чем когда-либо.
Обновление и замена старых автоматических выключателей — отличный способ обеспечить безопасность вашего дома и техники, предотвращая
скачки напряжения, обрывы соединения и пожароопасность одновременно.
Выключатели и установка розеток
One Hour Electric™ может устанавливать электрические выключатели и розетки для подключения новых приборов
или проектов реконструкции. С современными розетками и электрическими розетками, обеспечивающими
надежное питание, ваш дом будет в разы безопаснее.
Наши электрики также могут установить розетки GFCI, которые содержат кнопки проверки и сброса, которые служат цепью замыкания на землю.
прерыватели. Согласно
Национальный электротехнический кодекс (NFPA), розетки GFCI обязательны во влажных помещениях, таких как ванные комнаты, кухни,
и открытых пространствах, чтобы предотвратить сильный удар электрическим током.
Преимущества установки электропроводки и электропроводки Могут включать:
Проблемы с электрикой это
третья по значимости причина структурного пожара. Профессиональная электропроводка может обеспечить безопасность вашего дома и семьи, увеличить
вашей мощности, соответствовать требованиям электробезопасности, справляться со скачками напряжения и
заблаговременно избегать неисправностей.
Увеличенная пропускная способность
Способность розетки безопасно направлять электричество на высоких скоростях
и амперы имеет решающее значение. К счастью, мы можем увеличить силу тока в вашем
электрические цепи за счет уменьшения
величина сопротивления, с которым сталкивается электрическое напряжение. Однако, чтобы повысить напряжение и обеспечить безопасность одновременно, мы будем
скорее всего придется перепаять всю схему.
Декоративное или стильное освещение
Мы можем установить различные варианты приятного для глаз освещения, в том числе:
- Встраиваемые светильники – Эти светильники устанавливаются в нишах на потолке и создают приятную атмосферу.
- Освещение для медиа-комнаты – Создайте идеальное настроение с помощью регулируемой ленты, бра, трека или
потолочные светильники. - Художественное освещение — Выделите стену, декоративный элемент или произведение искусства с помощью вариантов освещения
которые подчеркивают определенные фокусы. - Подвесной светильник — Подвесные светильники идеально подходят для помещений с высокими потолками, кухонь и
лестницы.
Наружное освещение или электричество
Новые схемы освещения могут преобразить ваш двор, террасу и террасу.
ландшафтное освещение – улучшение внешнего вида и безопасности. Из
гирлянды, светильники для патио и фонари для дорожек, электрики Mister Sparky могут установить все это. По установке прожекторов
или прожекторы, мы даже можем помочь отпугнуть нежелательных злоумышленников и диких животных.
Установка потолочного вентилятора
Установка потолочного вентилятора может быть опасной, сложной и привести к нарушению правил, если все сделано неправильно.
Наша команда поможет определить, требуется ли разрешение и какой тип
электрическая потолочная коробка необходима, чтобы убедиться, что она правильно закреплена. Потолок
вентиляторы тяжелые, поэтому электрическая коробка должна иметь достаточную мощность, чтобы выдерживать
вес вентилятора, иначе потребуется его замена. После установки
вентилятор правильно, мы также поможем синхронизировать выключатель и пульты дистанционного управления.
Улучшенная развлекательная система
Наши специалисты могут построить электрическую цепь, способную справиться со многими
электрические компоненты и высокие требования к силе тока больших развлечений
системы. Когда это возможно, наш бесшовный процесс установки будет отдавать приоритет
эстетику вашего дома, проложив провода за стенами!
Оснащение гаража для повышения функциональности
Независимо от того, занимаетесь ли вы резьбой по дереву, тренируетесь, ремонтируете автомобили или занимаетесь стиркой
— способность ясно видеть имеет важное значение. К счастью, мы можем добавить
новые электрические розетки, чтобы сделать возможными тяжелые проекты и установить
новые осветительные приборы для улучшения видимости.
Модернизация солнечной энергии
Новые домовладельцы могут установить солнечные панели в дополнение к существующим источникам питания,
снизить ежемесячные расходы на коммунальные услуги и уменьшить углеродный след. Если
иногда целесообразны большие первоначальные расходы, переход на солнечную энергию может быть
разумное долгосрочное вложение. Солнечные панели рассчитаны на десятилетия
минимальное обслуживание. Если вы заинтересованы, мы можем связать вас с авторитетными
солнечные компании в вашем районе!
Обновление зарядки электромобиля
Способность электромобиля эффективно перезаряжаться зависит от
Блок электропитания и зарядки электромобиля. Зарядные устройства для электромобилей имеют три различных
уровней: первый уровень — самый медленный, а третий — самый быстрый (но
требуется источник питания промышленного класса).
Мы можем вам помочь:
- Выясните, какой уровень мощности может поддерживать ваша электрическая система
- Выберите совместимое зарядное устройство
- Обновите свою электрическую систему, чтобы сделать ее совместимой с зарядными устройствами более высокого уровня
- Соответствует местным и национальным электротехническим нормам
Сколько стоит нанять электрика для прокладки проводов и установки?
Цена профессиональных электромонтажных работ зависит от
объем работ, трудозатраты, необходимые материалы, доступность проводки,
и необходимое количество проволоки.
Факторы, связанные с прокладкой или заменой электропроводки в доме
Если ваш дом старше и имеет алюминиевую электропроводку, мы рекомендуем как можно скорее заменить электропроводку
твой дом. Наши дружелюбные специалисты могут проверить вашу текущую ситуацию с проводкой
и дайте экспертные советы о том, какие обновления необходимы, если таковые имеются. Для конкурентоспособного
цена, мы можем установить медные провода для повышения электрической стабильности.
- Размер и возраст вашего дома — Если ваш дом большой и ему больше нескольких десятков лет, замена электропроводки может
быть дорогим и сложным. Возможная альтернатива сносу стен
свинья – процесс, при котором алюминиевые провода соединяются с
жилы медной проволоки с помощью специального соединителя. Это может помочь вам больше
доступная модернизация вашей электрической системы в соответствии с местными электротехническими нормами. - Простота доступа к проводке — Многие проекты по замене электропроводки включают снос стен. К счастью,
наши опытные электрики часто находят альтернативу демонтажу
гипсокартон. Обладая навыками, обширным планированием и соответствующими инструментами, мы
проверьте, обеспечивает ли ваш чердак или подполье более простой способ подачи проводов
сквозь стены. - Используемые материалы Типичная домашняя электропроводка состоит из трех отдельных проводов в изолированных
рукава. По черному или «горячему» проводу протекает электрический ток,
белый или «нейтральный» провод отправляет неиспользованное электричество обратно
к панели выключателя, а оголенный медный провод используется для заземления электрического
схема. В дополнение к самой проводке, мы всегда приходим подготовленными
детекторы напряжения, устройства для зачистки проводов, гайки для проводов, соединительные провода, кабелепроводы, электрические
ленты, розетки и однополюсные/двухполюсные выключатели света. - Трудозатраты — Трудозатраты во многом зависят от размера задачи и архитектурной планировки.
При перемонтаже всей системы мы всегда пытаемся сначала получить доступ к вашему
проводка через чердаки, подвалы, подвальные помещения или балки перекрытий. К сожалению,
в некоторых случаях требуется сделать отверстия в гипсокартоне для доступа к старым проводам и
ловить рыбу через новую проводку. Если этот курс необходим, труд будет
более вовлечены, так как нам также нужно будет снести и залатать секции
ваших стен. - Нужно ли открывать стены — Как только что было сказано, нашим специалистам может потребоваться открыть стены для прокладки проводов или
установить новые выключатели, розетки и панели. Вы можете быть уверены, что это
будет нашим последним вариантом. Если это необходимо, есть еще серебряная подкладка:
Наши специалисты по электрике знают, как методично спланировать минимизацию ущерба,
труда и затрат. - Отдельные или различные электромонтажные работы, которые необходимо выполнить . При реконструкции или строительстве надстройки мы можем помочь определить области, которые
идеально подходят для розеток и осветительных приборов. Планирование работ по перемонтажу
в то время как реконструкция дома является отличным способом воспользоваться расширенными
Простота доступа. Точно так же, если нам придется снести гипсокартон, чтобы заменить проводку
цепи, мы рекомендуем рассмотреть все возможные электрические модернизации на
то время.
Могу ли я самостоятельно проложить электропроводку?
Это может сэкономить деньги в краткосрочной перспективе, но электромонтажные работы своими руками опасны и
часто незаконны. Это может:
- Повлечь за собой риск травмы или смерти в результате сильного поражения электрическим током
- Привести к возгоранию конструкции из-за неисправной проводки
- Аннулировать полис страхования жилья
Мы настоятельно рекомендуем доверить квалифицированному электрику замену электрических цепей, установку/замену
розетки, установить/заменить потолочные вентиляторы и выключатели, а также носить с собой
любые сложные электротехнические проекты. Электрики проходят годы
обучение не просто так – для предоставления электротехнических услуг с низким уровнем риска.
Законны ли электромонтажные работы своими руками?
Законность выполнения электромонтажных работ своими руками зависит от штата и муниципалитета.
Во многих юрисдикциях жильцам-владельцам разрешено выполнять основные электротехнические работы,
пока эта работа не выполняется на коммерческой основе. Тем не менее, это
повсеместно рекомендуется свериться с местными постановлениями перед началом
любого электрического проекта и нанять профессионального электрика, если вы намерены
продать свой дом. Электрические проекты своими руками могут быть законными, но они могут
также поставить под угрозу ваш дом и аннулировать соответствующее страхование от пожара. Более
главное, электромонтажные работы своими руками крайне опасны, так как даже простые
110-вольтовая розетка может привести к тяжелым травмам и смерти.
Зачем нанимать высококвалифицированного электрика для обеспечения электромонтажа
и электромонтажные услуги?
Самостоятельные электромонтажные работы на первый взгляд могут показаться нормальными, но неисправность электропроводки может привести к
пожар или проблема с электричеством через несколько месяцев или даже лет. Вне кода
электрические работы также вызовут проблемы во время проверки дома, если вы
когда-либо решите переехать или продать свой дом. Наши электрики разбираются в
все местные нормы и правила и обеспечат соответствие требованиям отрасли
стандарты.
Предотвратите перегрузку электрической цепи, наняв первоклассного электрика
Одним из явных признаков неисправной проводки является повторяющаяся электрическая перегрузка. Этот
приведет к частым перебоям в подаче электроэнергии, что увеличит шансы
пожары и опасные скачки напряжения. Многие старые автоматические выключатели не предназначены
управлять десятками устройств, одновременно подключенных к одному источнику питания
источник. Эти устаревшие автоматические выключатели оставляют электронику, компьютеры,
и приборы, уязвимые для скачков напряжения, которые могут привести к серьезному повреждению.
Даже незначительное отключение питания может привести к потере данных и технологическому
неудачи. Хорошая новость заключается в том, что, позвонив в нашу команду, вы легко избежите
эти проблемы.
Сколько времени занимает установка или ремонт электрики и электропроводки?
Время, необходимое электрику для выполнения задачи по перемонтажу, зависит от
в зависимости от размера конкретного объекта, электрической схемы и
бесчисленное множество другой ситуационной динамики. Процесс может занять от
от нескольких дней, чтобы заменить розетки до нескольких недель, если весь дом нуждается в замене.
быть переподключен. Выбирая наших опытных электриков, вы получаете
коммуникативные, проактивные и оперативные услуги. Мы всегда идем выше
и не только, чтобы упростить процесс.
Обратитесь к американскому электрику, работающему по расписанию, для выполнения электромонтажных работ.
и электропроводка сегодня!
В компании Mister Sparky мы ценим удобство и полезность бесшовных
электричество. Мы также уважаем опасности, присущие электричеству, и
работать, чтобы защитить вашу собственность и семью от связанных с ними опасностей. Наш
лицензированные электрики — отличные специалисты по устранению неполадок.
проблемы с электричеством и предоставление надежных решений — наша специальность!
Мы доступны 24/7! Позвоните нам по телефону (800) 906-4577 или
закажите наши услуги онлайн!
10 правильных шагов, которые необходимо выполнить при подключении электропроводки в доме
Дата изменения:
Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.
Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.
1. Отключить силу
Поиск строительства. Занзибар Северная Африка Алжирская Египта Ливия Марокко Судан Тунис Южная Африка Ангола Ботсвана Эсватини Гамбия Лесото Мадагаскар Малави Маврикий Мозамбик Намибия Южная Африка Зимбабве -Вест -Африка Бенин Буркина Фасо -Капюн Пароа -Малайрайрайрайрайрайрайрайрайрайрайрайрайская ярория Малайраяльская ярория -африканская ярория. Колумбия Hawaii Peru USA Alabama Arizona Arkansas California Chicago Colorado Connecticut Florida Georgia Idaho Illinois Indiana Iowa Kansas Kentucky Las Vegas Maine Maryland Massachusetts Miami Michigan Minnesota Mississippi Missouri Montana Nebraska Nevada New Hampshire New Jersey New Mexico New York North Carolina Ohio Oklahoma Oregon Pennsylvania South Carolina Tennessee Texas Utah Вирджиния Вашингтон Западная Вирджиния Висконсин Вайомингюстраласия Абу -Даби Афганистан Авзера Азербайджан Бахрейн Бангладеш Камбоджа Китай Гонконг Индия Индонезия Ирак Ирак Ираиль Япония Джордан Казахстан Кувейт Лаос Ливанская малайзия Мьянма Норвея арабьярская пауэрбийская пауэрбинская пауэрбинская пауэрбинская пауэрбинская пауэрбин -арабьярская пауэрская арабская пауэрская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская аравара. Пор Южная Корея Тайвань Таиланд Турция Оаэ Узбекистан Вьетнамероп Албания Австрийская Чешская Республика Дания Финляндия Франция Германия Греция Венгрия Исландия Италия Латвия Нидерланды Норвегия Румыния Россия Шотландия Испания Швенденская Швейцария Уадбекистаннайроби All SectorsAssociationsBuildings Churches/Mosques/Temples Data Center Hospital Hostels Hotels Industrial Malls/Parks Markets Museums/Theatres Offices Residentials/apartments Schools StadiumsBusinessEnergy Battery Storage coal Crude oil Distribution Geothermal Hydrogen Hydropower natural gas Nuclear Renewables Solar power Thermal power Wind powerGeneralMiningTechnologyTransport Аэропорты Мосты Железная дорога Дороги Морские порты ТуннельТуннельОбращение с отходамивода и канализация Резервуары Поставка Отключение питания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен. Sector
2. Составьте письменную схему
Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.
3. Установите кабелепроводы
Начните с прокладки самых длинных проводов, чтобы избежать отходов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.
Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится переместить вещи позже.
4. Ознакомьтесь с различными проводами.
Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме. При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.
5. Знать количество розеток
Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.
6. Просверлите отверстия для проводов
Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.
7. Установите выключатель
Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.
8. Протяните провода к розеткам
При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.
С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.
9. Установите цепи
Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.
10. Проверьте свою работу
Перед тем, как закрыть и сказать, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны.
