Монтаж двойного выключателя: Как подключить двухклавишный выключатель: схема подключения, инструкция

схемы и инструкция по монтажу

Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

Содержание

1. Общие сведения о двухклавишном выключателе
2. Особенности монтажа двойного выключателя
3. Выполнение подготовительных работ
4. Выбор и установка подходящего водрозетника
5. Тонкости работы с проводами
6. Установка и подключение выключателя
7. Завершение монтажных работ
8. Проверка работоспособности схемы
9. Выводи и полезные видео по теме

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

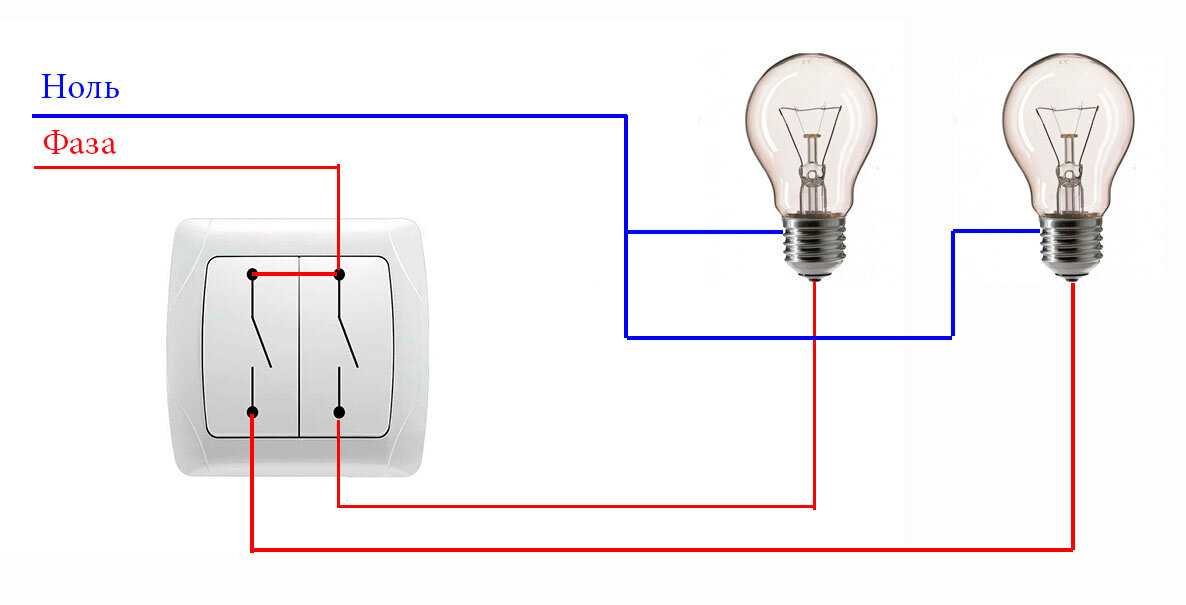

Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.

Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подстаканника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

1. Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
2. Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
3. Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
4. Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
5. Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
6. Подрозетника, он же подстаканник, который является кожухом, защищающим внутренности выключателя.
7. Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
8. Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
9. Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
10. Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.

При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

Главное его закрепить с помощью:

1. Цементного раствора для кирпичной, бетонной стены.
2. Механически при наличии гипсокартонной обшивки.
3. Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подстаканник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подстаканники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.

Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены. Если подстаканник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ.

Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение.

В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.

Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.

Завершение монтажных работ

Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.

После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.

В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подстаканник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

Проверка работоспособности схемы

Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.

После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.

Рекомендуем к прочтению — как подключить телефонную розетку.

Выводи и полезные видео по теме

Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подстаканника в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

Монтаж двойного (двухклавишного) выключателя своими руками

Mira | 03. 06.2015 | Электропроводка | 5 193 views | Комментариев нет

Содержание

При покупке такого прибора, как двойной выключатель, следует обратить внимание на такие факторы как: качество, цена, цвет и, безусловно, на технические параметры прибора. Категорически не рекомендуется приобретать такие выключатели, корпус которых изготовлен из фарфора, поскольку, ввиду хрупкости данного вида материала, возможно возникновение поломок при их монтаже. В этой статье приведенные рекомендации о том, как правильно установить двойной выключатель собственноручно.

Итак, для начала при смене выключателя следует обесточить то место работы, где вы намерены производить его замену. Пришедший в негодность выключатель необходимо достать из монтажной коробки. Сделать это можно очень просто. В первую очередь, необходимо снять верхнюю крышку, а уже в последующем несколько ослабить винты распорной системы. Провода следует перенести на новый выключатель и возвратить на первоначальное место. При прокладывании новой проводки, важно позаботиться о безопасности надежности разводки. При установке выключателя обращайте внимание на то, чтобы провода из коробки распределения были разведены надлежащим образом. Зачастую распределительная коробка располагается прямо над выключателем. Помните, что при ремонтных работах она должна находиться в открытом доступе.

Процедура монтажа электропроводки в распределительной коробке:

• Провода, которые предназначены для бесперебойного питания всей линии и провода, идущие к розеткам и соединяющие коробки, проходят сквозь боковое отверстие.
• В распределительной коробке сверху находится специальное отверстие, служащее для беспрепятственного подключения к источнику света. Ноль представляет собой одинарный провод, а фазы выполняются двойным проводом.
• Провода, которые подсоединяются к выключателю, проходят непосредственно сквозь отверстие внизу распределительной коробки, фаза в этом случае выступает в роли одинарного провода, а светильник представляет двойной провод.

Для того, чтобы соединить провода одинакового цвета, используются простые и надежные винтовые соединители. Такой вариант соединения идеально подходит при одновременном использовании провода из алюминия и меди. Не стоит забывать, что прямое соединение алюминия и меди приводит к окислению металлов, неплотный контакт может привести к нагреву выключателя, а это может привести к возгоранию. На устанавливаемом выключателе одинарный провод соединяется с общим проводом, а двойной провод подсоединяется к люстре. В конечном итоге получается, что при этом способе подключения, фаза становится разорванной на выключателе, благодаря этому можно поменять лампы в светильниках, ночниках при выключенном выключателе.

Что представляет собой проходной двухклавишный выключатель?

Проходной выключатель представляет собой выключатель, который управляет включением/выключением электрической энергии из 2-х разных мест. Эти выключатели пользуются огромным спросом и применяют их с целью экономии электрической энергии. К примеру, вы заходите в достаточно длинный и просторный коридор, включаете свет, идете по коридору далее, а уже в самом конце коридора выключаете его с помощью другого выключателя. Схема проходного выключателя напрямую зависит от общего количества управляющих точек. Таких точек может быть сразу несколько:

• на этажах многоквартирного жилого дома;
• в коридоре, непосредственно при входе в помещения.

Поскольку обычный выключатель снабжен 2-мя контактными клеммами 2-х подводимых проводов, то проходной выключатель (или по-другому, переключатель цепей) имеет 3 контакта с подводом 3-х проводов. Для включения/выключения электричества из большего количества управляющих точек, требуются установить перекрестные выключатели. Они снабжаются 4-мя контактами и 4-мя проводами.

Как известно, двухклавишные схемы применяются в кабинетах, в тех комнатах, где можно включить раздельно две линии освещения из разных мест. Для коридора подходит простой проходной выключатель. Следует отметить, что положение переключателя особой роли не играет, поскольку щелчок по выключателю, когда горит свет, выключит либо наоборот включит его. Именно в этом заключается главное отличие проходных переключателей от обычных с фиксированным расположением.

Двухклавишный (двойной) проходной выключатель состоит из 2-х одноклавишных проходных, которые сосредоточены в едином корпусе. Таким образом, для установки двухклавишного проходного выключателя следует брать 6 контактных клемм: 2-х входных и 4-х выходных. Как видите, установить двухклавишный выключатель можно самостоятельно, главное руководствоваться четким планом действий и соблюдать вышеприведенные рекомендации.

Статья написана для сайта moscowsad.ru.

Метки:Электромонтаж

Как подключить и установить интеллектуальный выключатель света | Электромонтажные устройства, управление освещением, умный дом

Превращение вашего заурядного дома в умный дом может быть процессом, в котором необходимо учитывать множество элементов. Вы можете начать с определения возможностей вашей сети Wi-Fi и вашей готовности работать с устройствами электропроводки. Один из самых удобных для новичков способов обновить возможности домашней автоматизации — установить один или два интеллектуальных выключателя света. Умные выключатели освещения позволяют вам окунуться в воду и увидеть, какое влияние может оказать домашняя автоматизация, не вкладывая значительных времени или денег.

С помощью этого подробного руководства по установке интеллектуального выключателя света мы познакомим вас со всем, что вам нужно знать об этом простом, но эффективном обновлении.

Что такое интеллектуальный выключатель света?

Интеллектуальный коммутатор — это устройство домашней автоматизации, которое подключается к домашней сети для дистанционного управления. Устройства домашней автоматизации могут использовать Wi-Fi, Z-Wave, ZigBee или другую беспроводную связь для передачи и приема. Что такое выключатель света Wi-Fi? Это устройство домашней автоматизации, которое использует сигналы Wi-Fi для связи между устройством (например, интеллектуальным переключателем) и контроллером (например, смартфоном). Некоторые умные выключатели даже способны управлять потолочными вентиляторами и каминами, но наиболее распространенные из них предназначены для управления освещением. Интеллектуальный диммер позволяет регулировать яркость освещения из приложения на телефоне и даже устанавливать собственные расписания, чтобы освещение включалось, когда оно вам нужно, и выключалось, когда оно не нужно.

Лучшие на сегодняшний день интеллектуальные выключатели света делают шаг вперед и даже работают с помощью голосовой команды благодаря совместимости с системами и приложениями домашней автоматизации. Перед покупкой убедитесь, что выбранные вами коммутаторы обладают необходимыми возможностями подключения.

Умные выключатели в сравнении с умными лампочками и розетками

Вы, вероятно, уже провели небольшое исследование различных способов внедрения интеллектуальной автоматизации в освещение и другие приборы, но это помогает понять, какое место в спектре занимают интеллектуальные выключатели. легкости, стоимости, возможностей и постоянства.

Умные лампочки — хороший способ проверить концепцию умного освещения. Сами лампочки оснащены технологией Wi-Fi или Bluetooth, которая позволяет лампочкам связываться с вашим телефоном или планшетом без необходимости настраивать концентратор. Вы можете просто вкрутить умную лампочку в лампу или другой осветительный прибор, загрузить и настроить приложение, а затем начать управлять им со своего телефона. Недостатком умных лампочек является то, что они чрезвычайно дороги для внедрения во всем вашем доме, и даже одна хорошо освещенная комната может серьезно ударить по вашему бюджету.

Умные розетки — самый дешевый способ поэкспериментировать, если вы не уверены, что домашняя автоматизация вам подходит. Эти вилки подключаются прямо к вашей стандартной электрической розетке и обеспечивают дистанционное управление устройством, которое вы подключаете к этой розетке. Их основные недостатки заключаются в том, что они торчат из стены таким образом, что это может быть неудобно или непривлекательно, вам нужен один для каждого устройства, которым вы хотите управлять удаленно, и они могут не обеспечивать количество энергии, которое может потребоваться вашему устройству.

Хотя интеллектуальные выключатели требуют немного больше усилий для установки, они сохраняют доступ к розеткам и могут управлять более чем одной лампочкой. При установке диммеров или интеллектуальных диммеров избегайте ламп CFL, поскольку они несовместимы со многими диммерами, даже если на лампах написано «диммируемые». Умные выключатели света находятся в середине ценового диапазона, они дешевле, чем парк отдельных лампочек, и немного дороже, чем умные розетки.

Как установить интеллектуальный выключатель света

Установка интеллектуального выключателя света — это то, что может сделать даже новичок, если проявить осторожность и использовать правильные инструменты. Если вы уже являетесь энтузиастом DIY, установка должна быть быстрой и простой. Мы собрали все шаги вместе в этом простом руководстве по установке интеллектуального выключателя света, чтобы вы могли приступить к работе над повышением IQ вашего дома.

Прежде чем начать, отключите питание переключателя, с которым собираетесь работать. После того, как вы убедитесь, что питание отключено, проверьте проводку в настенной электрической коробке, где вы хотите заменить выключатель.

Для устройств домашней автоматизации требуется нейтральный провод. Чтобы узнать, есть ли у вас нейтральный провод для работы, вам нужно вынуть выключатель света из настенной коробки и поискать внутри нейтральный провод. НЕ ВСЕ БЕЛЫЕ ПРОВОДА НЕЙТРАЛЬНЫ. Когда вы вынимаете существующий коммутатор из настенной коробки, на нем должны быть две клеммы. Это ГОРЯЧИЕ и НАГРУЗОЧНЫЕ провода, подключенные туда. Вам нужно заглянуть внутрь настенной коробки в поисках проводов, которые заглушены и спрятаны в задней части коробки, а не заземляющих проводов.

Если у вас нет нейтрального провода, вы не можете установить интеллектуальный выключатель — или вам придется нанять электрика, чтобы добавить нейтральный провод. Другое решение — установить интеллектуальный релейный переключатель Wi-Fi.

Что вам понадобится для начала работы

Список инструментов и материалов, которые могут вам понадобиться для установки интеллектуального коммутатора:

• Крестообразная отвертка
• Плоская отвертка
• Тестер напряжения (контактный или бесконтактный)
• Клещи
• Интеллектуальный выключатель света
• Гайки для проводов
• Инструмент для зачистки проводов
• Изолента (дополнительно)
• Фонарик (при необходимости)
• Небольшая коробка или пластиковый пакет (дополнительно)

Некоторые из этих инструментов являются дополнительными. Вам не обязательно нужен фонарик, если вы работаете на открытой местности в дневное время. Изолента предназначена для маркировки проводов, поэтому вы можете пропустить ее или использовать другой метод маркировки, который вам подходит. Некоторым интеллектуальным переключателям потребуются проводные разъемы, но у большинства есть проводные клеммы. Инструмент для зачистки проводов необходим только в том случае, если ваши провода немного изношены или находятся в плохом состоянии. Также полезно иметь коробку или сумку для старых компонентов переключателя, когда вы закончите.

Если вы хотите максимально простую установку, вам действительно нужны только первые пять элементов в списке.

Шаги по установке интеллектуального выключателя освещения

Собрав все необходимые инструменты, вы можете приступить к фактическому процессу установки интеллектуального выключателя. Прежде чем что-либо делать, найдите время, чтобы прочитать всю упаковку и информацию, прилагаемую к вашему умному коммутатору. Если вы новичок, подумайте о том, чтобы прочитать эти шаги несколько раз, прежде чем начать свой проект, чтобы все прошло гладко.

1. Оголите вашу текущую проводку

Опять же, самое первое, что вы должны сделать, это отключить питание на панели выключателя. Последнее, что вы хотите, это получить удар током, выполняя простое обновление DIY. Если ваша коробка выключателя плохо промаркирована или странно организована, вы можете потратить немного времени, чтобы четко пометить каждый автоматический выключатель. Это облегчит этот проект и может пригодиться в будущих ситуациях, когда вам нужно включить или выключить питание.

Как только вы убедитесь, что питание отключено, оголите провода за выключателем, сначала отвинтив настенную пластину. Будьте готовы использовать здесь немного дополнительной смазки, так как краска часто приводит к тому, что винты прилипают. После этого открутите винты на самом выключателе света и аккуратно вытащите его из стены.

Хорошим советом по установке интеллектуального выключателя освещения является проверка настенных коробок перед началом работы, чтобы убедиться, что у вас достаточно места для нового интеллектуального выключателя. Умные выключатели света содержат больше электроники и больше по размеру, чем их стандартные аналоги.

2. Определите нейтральные провода

Если ваш дом был построен до 1980-х годов, скорее всего, в настенной коробке нет нейтральных проводов. Есть несколько интеллектуальных выключателей света, которые не требуют нейтральных проводов, но они дорого стоят и их труднее найти. Им также обычно требуется собственный мост.

В новых домах нейтральные провода обычно представляют собой белые провода, которые соединены колпачками и спрятаны в задней части настенной коробки, не соединяясь ни с чем. Большинство однополюсных выключателей имеют два черных провода, подключенных к выключателю — один будет служить «горячим» проводом, подающим питание на выключатель, а другой — проводом «нагрузки», подающим питание на свет. Зеленые или оголенные медные провода — это заземляющие провода.

Зачем умным переключателям нужен нейтральный провод? Потому что интеллектуальные переключатели должны работать в цифровом/электронном режиме. Интеллектуальный коммутатор должен постоянно обмениваться данными с концентратором, контроллером или сервером для получения следующей команды. Стандартные переключатели — это просто механические переключатели, которые управляются вручную, чтобы замыкать (включать) или прерывать (выключать) цепь.

Чтобы идентифицировать провода, вам нужно будет работать с проводами под напряжением. Вам также нужно будет держать существующий выключатель висящим вне настенной коробки. Будьте предельно осторожны, чтобы не прикасаться к оголенным проводам или клеммам.

1. Снова включите питание на автоматическом выключателе.
2. Выключите выключатель света.
3. Используйте тестер напряжения, чтобы найти ГОРЯЧИЙ провод, который подключен к существующему выключателю.
4. Аккуратно пометьте горячий провод кусочком ленты. Другой присоединенный провод является проводом нагрузки.
5. Отключите питание автоматическим выключателем.

3. Запись и отключение

Перед тем, как полностью снять старый выключатель освещения, сделайте снимок проводки на случай, если вы захотите вернуться к старому выключателю. Для еще лучшей организации рассмотрите возможность маркировки каждого провода цветной изолентой или стикерами, чтобы исключить вероятность путаницы. Оттуда вы можете осторожно удалить старый переключатель и утилизировать его или убрать для последующего использования. Обязательно сохраните все соответствующие винты.

Выпрямите концы проводов плоскогубцами, чтобы упростить подключение к новому умному выключателю. Если провода в плохом состоянии, используйте инструмент для зачистки проводов, чтобы отрезать их и снова зачистить, чтобы улучшить соединение.

4. Подключите новый коммутатор

Теперь вы готовы установить новый коммутатор. В зависимости от типа подключения вашего нового коммутатора вам может понадобиться четыре способа подключения коммутатора:

1. Провода (предварительно подключенные коммутаторы): Используйте проволочные гайки, чтобы соединить соответствующие провода вместе. Этот метод имеет наибольшее количество случаев неисправности проводки.
2. Боковая разводка: Подсоедините провода к клеммам и затяните винты клемм.
3. Задняя проводка: Вставьте провода через клеммные отверстия сзади. Этот метод ограничен размером ваших проводов, обычно только 14AWG.
4. Проводка зажима: Вставьте провода в отверстия клемм сзади и затяните винты клемм, чтобы затянуть зажимы на проводах. Прокладка проводов сзади является наиболее эффективным методом, а также тем, как следует устанавливать интеллектуальные диммеры, выключатели и розетки TOPGREENER.

Хорошее эмпирическое правило — обращаться со всеми проводами так, как будто они находятся под напряжением, поэтому сначала подключайте провод заземления, затем нейтральный провод, затем нагрузку и, наконец, горячий. Помните: горячий провод — это провод, который был помечен лентой на предыдущих шагах. Обязательно плотно затяните все гайки проводов или клеммные винты и проверьте каждый провод на растяжение при его подключении.

5. Проверка и защита

На этом этапе вы можете проверить свои подключения, прежде чем ставить все обратно в настенную коробку. Включите питание на прерывателе и убедитесь, что коммутатор получает питание. Если это не так, значит, что-то пошло не так, и вам нужно будет перепроверить каждое соединение. Отключите питание на выключателе и убедитесь, что соединение нейтрали действительно нейтральное. Убедитесь, что нагрузка и горячие соединения не перепутаны местами, так как это очень распространенная ошибка.

Если коммутатор получает питание, как ожидалось, выключите питание и завершите установку коммутатора.

У вас может возникнуть соблазн засунуть провода в коробку, но здесь важны осторожность и аккуратность. Чрезмерное усилие может ослабить соединения, а переполненная коробка может стать причиной пожара. Аккуратно вставьте провода в настенную коробку, затем установите переключатель в настенную коробку.

Как только провода будут надежно закреплены внутри коробки, снова включите питание и убедитесь, что все соединения не повреждены. Если переключатель работает, защелкните настенную пластину и перейдите к следующему шагу.

6. Интеграция приложений

Теперь вам нужно просто подключить новый интеллектуальный выключатель света к домашней сети.

Для этого вам необходимо загрузить соответствующее приложение. Приложение предложит вам добавить устройство и, возможно, назвать его, и большинство из них запросит подтверждение добавления. Приложение TOPGREENER, например, заставляет вас нажимать нижнюю кнопку переключателя в определенной последовательности, пока светодиодный индикатор не мигнет три раза.

После добавления коммутаторов вы войдете в свою сеть Wi-Fi. Как только вы это сделаете, вы сможете напрямую управлять своим освещением со своего телефона или другого устройства с установленным приложением.

Преимущества установки интеллектуального выключателя света

Теперь, когда вы знаете, насколько просто установить интеллектуальный выключатель света, вы можете задаться вопросом, какие преимущества дает домашняя автоматизация. Вот несколько замечательных вещей, связанных с домашней автоматизацией, помимо того, что вы выглядите круто и высокотехнологично на глазах у всех.

1. В помощь вашим рукам Полный

Голосовое управление — это не просто уловка. Вы, вероятно, можете вспомнить несколько ситуаций, когда вы могли бы использовать словесную команду, чтобы включить или выключить свет. Если вы когда-нибудь спотыкались о порог ночью с пакетами продуктов в каждой руке, вы могли бы использовать умный выключатель света.

Или, может быть, вы заядлый читатель, который понимает, как раздражает необходимость вставать и выключать свет перед тем, как уснуть. Усталым родителям может понравиться возможность выключить свет в нескольких комнатах. Кто-то со сломанной ногой мог включить свет ночью, не вылезая из постели. Удобство невозможно отрицать.

2. Различное освещение в любой момент

Большинство людей испытали жгучее раздражение, включив слишком яркий свет. С помощью интеллектуальных выключателей света вы можете снизить нагрузку на глаза, медленно включив свет. Вы будете удивлены, насколько сильно освещение влияет на ваше настроение. Яркий свет ночью может нарушить ваш цикл сна, поэтому возможность уменьшить свет до более здорового уровня на самом деле может улучшить ваш сон.

И, конечно же, иногда вы чувствуете себя настолько комфортно или настолько увлечены каким-то делом, что не можете даже представить себе, что нужно двигаться для такой тривиальной вещи, как приглушить или включить свет. Собираетесь ли вы насладиться романтическим ужином или обнимаетесь с семьей на диване для просмотра фильмов, есть моменты, которые вы просто не хотите прерывать. В такие моменты голосовая активация действительно показывает себя.

Не все интеллектуальные выключатели освещения оснащены функциями затемнения, но дополнительная настройка может стоить немного повышенных затрат, если вы заботитесь о качестве освещения.

3. Начало автоматизации

Одним из самых удобных преимуществ интеллектуальных выключателей света является возможность включить освещение в вашем доме по расписанию, так что вам даже не придется прикасаться к своему приложению, не говоря уже о том, чтобы нажать на выключатель. Представьте себе:

После тяжелого рабочего дня вы подъезжаете к дому, а свет в гараже уже горит. Вы открываете входную дверь только для того, чтобы увидеть теплые огни гостиной с идеальной яркостью, ожидающие, пока вы расслабитесь и поднимете ноги. Автоматизация освещения — это всего лишь один из способов, с помощью которого автоматизация может сделать ваш дом более приспособленным к вашим потребностям.

Автоматизация освещения отлично подойдет тем, кто часто выезжает за город, потому что свет можно настроить на включение через определенные промежутки времени. Если вы беспокоитесь о том, чтобы оставить свой дом явно пустым на какое-то время, вам потребуется несколько секунд, чтобы включить свет на час или два посреди ночи или в какой-то другой выбранный период времени.

Особенности интеллектуальных выключателей света

Когда вы ищете правильный интеллектуальный выключатель света, может быть трудно решить, какие функции и функции удовлетворят все ваши потребности. Вот несколько вещей, которые вы должны учитывать при покупке.

1. Безопасность и соответствие нормативным требованиям

Существует множество поддельных интеллектуальных переключателей без надлежащих сертификатов или с ложными заявлениями о сертификатах. Эти несовместимые устройства могут нанести ущерб или создать опасность пожара для вашего дома, и их не всегда легко отличить от законных продуктов. Убедитесь, что выбранный вами интеллектуальный коммутатор соответствует требованиям Федеральной комиссии по связи (FCC) и Underwriters Laboratories (UL) или Intertek (ETL). Вы можете проверить сертификацию, введя номера моделей устройств в базу данных онлайн-поиска UL или ETL.

Управление освещением и электрические устройства — это не те вещи, с которыми вы хотите экономить на безопасности, поэтому покупайте у надежного источника, такого как TOPGREENER, и тщательно изучайте перед покупкой. Внедрение умных домашних устройств может занять много времени и денег, поэтому лучше всего сейчас уделить время должной осмотрительности.

2. Техническая совместимость

При выборе интеллектуальных коммутаторов учитывайте совместимость устройств. Чтобы получить максимальную отдачу от вашей системы автоматизации, убедитесь, что выбранный вами переключатель совместим с вашей текущей системой или системой, которую вы рассматриваете. Из-за конкурентоспособности многих технологических гигантов сегодня часто бывает трудно найти компанию с линейкой продуктов домашней автоматизации, совместимой со всеми платформами.

Поэтому вам следует решить, какова ваша конечная цель. Вы предпочитаете использовать конкретное приложение? Платформа? Центр? Или ваша конечная цель — иметь больше устройств, таких как переключатели, диммеры, вилки, USB-порты, реле, датчики и другие элементы управления домом, работающие друг с другом в одном приложении?

Если вы хотите иметь больше устройств, которые работают без необходимости загружать приложение для каждого продукта, который вы покупаете, тогда TOPGREENER для вас. Одно приложение может управлять всеми вашими устройствами. TOPGREENER предлагает самую полную линейку продуктов — от переключателей до вилок и контроллеров сцены — и мы продолжаем выпускать действительно крутые и инновационные продукты, чтобы оставаться на вершине мира домашней автоматизации.

При составлении списка покупок не забудьте определить, нужен ли вам комплект с 3-позиционным переключателем или даже с 4-позиционным управлением. Если вы хотите управлять своим интеллектуальным выключателем вручную из разных мест, например включать и выключать свет на лестнице сверху и снизу лестницы, выберите переключатель или комплект с этой возможностью.

3. Необходимость концентратора

Для работы некоторых интеллектуальных коммутаторов требуется концентратор или шлюз. Например, для интеллектуальных коммутаторов Z-Wave требуется один из нескольких совместимых концентраторов. Устройства Z-Wave подключаются друг к другу в ячеистой сети, а не каждое устройство подключается к центральному концентратору Wi-Fi, что обеспечивает более широкие возможности подключения и меньшую вероятность помех. Однако, если вы не хотите добавлять больше автоматизированных устройств, возможно, вы не захотите тратить дополнительные деньги на концентратор в дополнение к коммутаторам.

Интеллектуальные выключатели света Wi-Fi предлагают менее продвинутые возможности подключения, но они немного дешевле и являются идеальной отправной точкой для тех, кто не хочет подключать все, кроме кухонной раковины.

Интеллектуальное начало домашней автоматизации

Установка интеллектуального настенного выключателя освещения может быть идеальным способом облегчить понимание концепции домашней автоматизации. Или это может оказаться стартовой площадкой для полностью автоматизированного дома. Как только вы начнете пользоваться преимуществами управления освещением и питанием без помощи рук, вы, возможно, захотите изучить другие способы сделать ваш дом лучше для вас и вашей семьи, а также сэкономить энергию!

TOPGREENER — это лучший источник средств управления домашней автоматикой, которые решают ваши проблемы с управлением питанием и обеспечивают качество и эффективность. Благодаря доступным решениям Wi-Fi и Z-Wave вы можете полностью настроить свои возможности для удаленного мониторинга и управления своим домом.

Если у вас есть вопросы о том, как TOPGREENER может легко превратить ваш дом в умный дом, позвоните нам по телефону (844) 390-2568 или отправьте электронное письмо. Наши дружелюбные и профессиональные представители службы поддержки клиентов готовы ответить на ваши вопросы и помочь правильно начать усовершенствование вашего умного дома.

ИСТОЧНИКИ:

1. https://medicine.osu.edu/neuroscience/Documents/mp201370a%20bedrosian.pdf
2. https://topgreener.com/product/881?quantity=1
3. https://topgreener .com/product/879
4. https://topgreener.com/home-automation/z-wave/switches
5. https://topgreener.com/home-automation/wifi/switches
6. https://topgreener. com/home-automation
7. https://topgreener.com/contact-us

Ремонт и установка выключателей света

Тумблеры

Обычный тумблер — это самый распространенный и простой из переключателей, которые вы найдете в доме. Эти переключатели имеют тумблер, который вы поворачиваете вверх или вниз, чтобы включать и выключать свет. На переключателе могут быть написаны слова «включено» и «выключено», чтобы помочь вам понять, какая сторона для какого действия. Это самые дешевые выключатели, они уже есть у многих профессионалов и бывают разных цветов, но стандартные — белые или кремовые.

Кнопочные выключатели

Эти выключатели занимают второе место по популярности, экономичности и имеются у электриков. Вам нужно нажать на верхнюю или нижнюю часть, чтобы включить или выключить свет. Такие переключатели иногда остаются скрытыми, и другие модели возвращаются в норму после нажатия.

По крайней мере, во многих домах есть кнопочный выключатель в ванной комнате, так как одна сторона двойного выключателя обеспечивает питание для освещения, а другая сторона включает вентилятор. Они бывают разных цветов и их не сложно установить.

Диммерные переключатели

Эти переключатели очень полезны по многим причинам. Когда нет необходимости в полной яркости в помещении, диммер можно установить на наиболее подходящий уровень яркости. Диммерные переключатели обычно бывают ползунковыми или с круглыми ручками.

Функция диммирования может быть ограничена и недостаточно тусклая для каждого предпочтения, в зависимости от типа диммера или используемых ламп. Перед установкой важно спросить о диапазоне яркости, который может обеспечить диммер.

Выключатели, активируемые движением

В некоторых местах, например в гараже или на крыльце, можно использовать выключатели, активируемые движением. Если выключатель света расположен на расстоянии более чем вытянутой руки от двери, эта комната также может быть хорошим кандидатом для выключателя, активируемого движением. Когда кто-то входит в комнату, датчик на выключателе обнаруживает это и включает свет.

В некоторых случаях, если человек мало двигается, свет может выключиться сам по себе, когда человек находится в комнате. Вы можете предпочесть большую степень контроля над освещением, но в некоторых частях дома технология датчиков движения очень практична.

Звуковые переключатели

Звуковые переключатели, такие как «хлопушка», — отличный вариант для людей с ограниченной подвижностью. Эти переключатели реагируют на звук, поэтому вам не нужно вставать, чтобы включить или выключить свет. Они просты в установке с помощью электрика и могут быть установлены в любом месте.

Селекторные переключатели

Селекторный переключатель имеет несколько настроек, которые управляют различными функциями освещения в соответствии с выбранной настройкой. Пользователь будет поворачивать переключатель от одного параметра к другому, чтобы проверить различные настройки.

Селекторный переключатель может иметь как минимум два различных положения, или их может быть несколько. Если свет может менять цвет, это может быть очень полезно, когда домовладельцу нужно переключаться между разными оттенками света. Они не так часто используются в домашних условиях, однако у них могут быть полезные приложения для различных видов досуга.

Фотоэлектрические выключатели

Фотоэлектрические выключатели включают свет ночью или при обнаружении темноты. Их обычно можно наблюдать на крыльце и в районе фонарного столба дома. Хотя использование этого типа выключателя для всех помещений в доме не является экономически эффективным выбором, электрик может легко установить его там.

Интеллектуальные коммутаторы

Интеллектуальные коммутаторы — это новейшая инновация в области коммутаторов, обеспечивающая широкий диапазон возможностей. Эти типы выключателей совместимы с освещением и другими бытовыми приборами. Другие типы могут лучше всего работать в сочетании с интеллектуальными источниками света и интеллектуальными устройствами.

Вы можете приобрести интеллектуальные источники света с определенными настройками, а также с различными настройками яркости и цвета. Вы можете настроить яркость освещения от 1% до 100% по желанию, а также настроить расписание для автоматического выключения и включения в выбранное вами время. Умные светильники и соответствующие им выключатели могут быть легко интегрированы в дом и довольно просты в установке.
