Мигает выключатель с подсветкой

Чтобы правильно самостоятельно определить, почему мигает светодиодная лампа при выключенном свете, необходимо ознакомиться с конструктивными особенностями такого источника освещения. Ключевые компоненты любых стандартных светодиодных осветительных приборов, как правило, представлены:. Любой вариант светодиодной лампы обладает определенными преимуществами и недостатками, но такие модели, по мнению специалистов, значительно лучше, чем обычные ниточные, вольфрамовые лампы с точки зрения показателей энергопотребления и качества получаемого освещения. Если в выключенном состоянии светодиоды характерно мигают, то нужно помнить о негативных последствиях такого мерцания, наблюдающегося на протяжении длительного времени.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • 6 способов решить проблему мигания светодиодных и энергосберегающих ламп

  • Выключатель с подсветкой и светодиодная/люминисцентная лампа.

  • Почему светодиодные лампы моргают?

  • Почему мигает выключенная лампочка

  • Выключатель с подсветкой мигает лампочка

  • Почему мигает светодиодная лампа при выключенном выключателе освещения?

  • Подключил выключатель с подсветкой периодически мигает лампочка

  • Почему мерцает светодиодная лампа после выключения

  • 6 способов решить проблему мигания светодиодных и энергосберегающих ламп

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Выключатель с подсветкой

6 способов решить проблему мигания светодиодных и энергосберегающих ламп

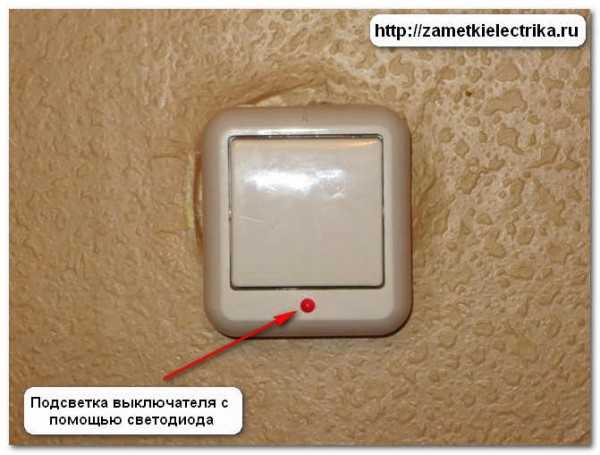

Выключатели с подсветкой — действительно функциональная и удобная вещь. Нет необходимости шарить в темном коридоре в поисках выключателя. При этом в качестве элемента индикации используются неоновая лампа или светодиод последовательно с резистором. При выключенном выключателе загорается подсветка, а это может означать только одно — через цепь течет ток. В таких лампах схема питания устроена таким образом, что даже если один провод как правило, фазный разорван выключателем с подсветкой, на конденсаторе фильтра может накапливаться заряд.

В результате напряжение возрастет настолько, что его хватит для запуска схемы, и лампа на мгновение зажжется. Это проявляется как периодическое моргание энергосберегающей лампы после выключения. Такой же эффект может проявляться и в светодиодных лампах. Сразу сделаю оговорку, что моргание может проявляться не только из-за подсветки, но и вследствие других причин — плохая изоляция проводки, неисправность лампы, очень длинный провод от выключателя до лампы. Например, при разомкнутом фазном проводе на всём своем протяжении от лампы до контакта выключателя этот провод представляет собой антенну.

И если провод длинный и более метров , и рядом проходит другой провод, на котором есть фаза, то на висящем проводе наводится фаза, мощности которой хватит для вспышек люминесцентной или светодиодной лампы.

Забегая вперед, скажу, что рекомендуемый способ избавления от вспышек отлично сработает и в этом случае, поскольку природа его одинакова — на фазный провод приходит слабый потенциал, который медленно накапливается на конденсаторе фильтра, и через некоторое время напряжения на конденсаторе десятки вольт становится достаточно для запуска схемы электронного балласта.

Энергосберегающая лампа также может моргать или не моргать в зависимости от конкретного типа лампы и производителя. В последнее время производители дорабатывают схему ламп для решения описанной здесь проблемы. Рассмотрим подробно каждый и выберем лучший. Это и так надо делать обязательно в любом случае.

Как правило, это условие выполняется везде, за исключением, пожалуй, проводки в старых домах. Почему так делали, описано в статье про ремонт освещения в ванной комнате. Однако, помогает это редко, так как причина моргания кроется в другом.

И лампа продолжает моргать. А ведь для этого надо переделать подключения в распределительной коробке. А там — старый алюминий :. Это не наш метод!

Хотя самый быстрый и простой. В большинстве случаев так и делают. Но тогда зачем устанавливать выключатель с подсветкой? Кстати, бывали случаи, что выключенная лампа продолжала мигать и после выкусывания подсветки. Способ хороший, и работает безотказно. Минусы есть. Во-первых, дополнительный провод, который надо предусмотреть заранее. Второе — подсветка постоянно горит, хотя возможно это и несущественно. Кроме того, дополнительная изолированная скрутка в выключателе….

Параллельно моргающей люминесцентной лампочке вкрутить обычную лампу накаливания. Это может быть временная мера хотя у меня на кухне стоит уже больше двух лет. Энергосберегающая лампа параллельно с лампочкой накаливания. Кстати, видно, что энергосберегающая лампа почернела около цоколя. Если 3 года проработает — нормально! Рассмотрим этот способ поподробнее. Несмотря на существенный недостаток, у этого способа есть преимущества, которые устраняют компенсируют два недостатка энергосберегающих ламп.

Первое — задержка включения энергосберегающей лампы. Свет от такой лампы появляется через некоторое время, затем лампа разгорается, и это проявляется всё заметнее со старением лампы. Многих это раздражает. Лампа накаливания включается мгновенно и сразу выходит на номинальный уровень яркости. Есть положительный эффект.

Второе — не совсем приятный цвет свечения энергосберегающей лампы. При добавлении лампы накаливания общий спектр освещения становится привычнее и приятнее. Кстати, при производстве ювелирных изделий и других тонких работах применяется именно такой комбинированный способ освещения — глаза устают гораздо меньше.

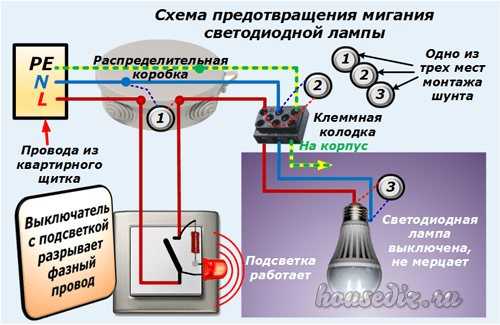

Параллельно лампе включить шунтирующий элемент резистор или конденсатор , через который будет протекать ток, достаточный для горения подсветки. С технической точки зрения — способ фактически повторяет описанный в пункте 4 — шунтирование лампы лампой накаливания.

Предлагают использовать конденсатор или резистор. Номиналы конденсатора: емкость от 0,01 до 1 мкФ подбирается экспериментально , напряжение — не ниже В. Конденсатор по сравнению с резистором имеет большие габариты и цену. Но он имеет ещё один плюс — он уменьшает помеху, которую выдает люминесцентная или светодиодная лампочка в сеть. Например, реле напряжения. От чего такой разброс сопротивлений шунтирующего лампу резистора?

Чем сильнее проявляется проблема например, рядом на большом протяжении параллельно проходит силовая линия, которая дополнительно наводит напряжение , тем меньше должно быть сопротивление.

Из всех этих способов я могу уверенно рекомендовать последний. Работает с любыми типами ламп, с любым подключением фазы. Итак, на практике многократно проверено следующее. Для того, чтобы энергосберегающая и вообще любая люминесцентная лампа не мигала в выключенном состоянии, надо параллельно ей включить резистор с сопротивлением 1 МОм и мощностью 0,5 Вт.

Если энергосберегающая или светодиодная лампа мигает, параллельно лампе подключить вот такой резистор. Сопротивление может быть в пределах от кОм до 1,5 МОм и зависит от конкретных условий. Подробнее читайте в комментариях. Мощность увеличивается с понижением сопротивления, и рассчитывается по известной формуле:. Например, если приходится ставить резистор кОм, то его рассеиваемая мощность будет 0,48 Вт, с запасом — 1 Вт. А если 10 кОм — мощность надо брать не менее 5 Вт.

Мощность — это габариты, а резисторы с большими габаритами имеют бОльшую механическую и электрическую прочность. Резистор обязательно заизолировать лучше — поместить в ПВХ трубку или термоусадку. Поместить можно около патрона лампы или в распред. Что мы имеем в итоге? Если мигает выключенная энергосберегающая лампа, самый дешевой и простой способ устранить это — параллельно лампе включить резистор!

Кстати, поскольку дело не в конструкции, а именно в схеме питания люминесцентной лампы , то такому эффекту подвержены на только компактные, но и обычные длинные трубчатые люминесцентные лампы при использовании электронного балласта, и светодиодные светильники. Ниже видео, где автор тоже исследует эту проблему, и даёт более продвинутый способ устранения проблемы:.

Наука о моргании выключенных ламп не стоит на месте. Это обновление статьи от 26 июля, спасибо за подсказку читателю Сергею. При выключенной лампе потенциал, из-за которого она пытается включиться, появляется по двум причинам часто эти причины присутствуют одновременно : 1 Потенциал появляется из-за протекания тока питания подсветки, 2 Потенциал появляется из-за наводок от близлежащих токонесущих проводников.

Кстати, измерить это паразитное напряжение обычным вольтметром практически невозможно, либо показания будут сильно заниженными — так как вольтметр сам будет являться шунтом. Идея в том, что шунтирование паразитного потенциала осуществляется контактами проходного выключателя. Вот схема, из которой всё будет ясно:.

Проходной переключатель для устранения моргания выключенной лампы. Выключаем лампу, положение переключателя — внизу. Подсветка питается нулём через контакты переключателя а не через лампу, как обычно , а лампа с обоих сторон подключена к нулевому проводу. Всё железно, никаких наводок и паразитных потенциалов. Чтобы не пропустить новые статьи на блоге СамЭлектрик.

Конечно, есть! Эта доработка не так и сложна. Но что более примечательно — есть энергосберегающие лампы, которые работают с обычными диммерами. О таких лампах скоро напишу.

Сам такими пользуюсь и никакого моргания. В первую очередь упомянем выключатели с подсветкой, регуляторы яркости диммеры , датчики движения, фотоэлементы, таймеры и пр. Данные устройства заставляют КЛЛ работать в нештатном режиме, отчего те быстро выходят из строя. Например, выключатель с подсветкой, ставший почти общепринятым, пропускает в выключенном состоянии через лампу слабый ток в несколько мА.

От этого ЭПРА постоянно пытается запуститься, что приводит к миганиям колбы и сильному износу. Месяц-другой такой жизни — и с лампой можно прощаться. Аналогично ведут себя элементы автоматики. Решить проблему можно, зашунтировав лампу резистором кОм Вт либо конденсатором 0.

В многоламповых светильниках бывает проще оставить одну ЛН в качестве шунта. Действительно в многоламповых одноканальных светильниках проще всего установить 25 вт лампу и вся проблема решается. Это уже прошлое : Автору — спасибо за совет.

Выключатель с подсветкой и светодиодная/люминисцентная лампа.

Производители выключателей с подсветкой не всегда указывают, что применение этих устройств рекомендовано в электрических цепях с преимущественно резистивной нагрузкой. То есть, источником света должны быть лампы накаливания. Еще чаще технический паспорт изделия отправляется в мусорное ведро непрочитанным, вместе с упаковкой. Последствия такого технического нигилизма проявляются сразу после того, как вместо ламп накаливания начинают использовать люминесцентные или светодиодные.

Если энергосберегающие (люминесцентные или светодиодные) лампы коммутируются выключателем с подсветкой, то они моргают, даже если.

Почему светодиодные лампы моргают?

Светодиодные лампы самые востребованные на сегодня источники искусственного освещения. Это неудивительно — они долговечны, экономичны и абсолютно экологически безопасные. Но и они неидеальные, ведь случается, что в их работе происходит сбой. Одна из частых проблем это мигание. Ситуаций, почему моргает светодиодная лампочка при выключенном свете, может быть несколько, самые распространенные рассмотрим далее. Чтобы разобраться в причинах этой проблемы, рассмотрим, для начала устройство лампы и ее принцип работы. Неизменно у всех типов светодиодных ламп, рассчитанных на подключение к питающей сети В, одно — это драйвер. Он может иметь различную схему и исполнение, но его задача сформировать нужные напряжения, а в идеальном случае — требуемый ток для работы светодиодной лампы. Так вот в корпусах дешевых ламп устанавливают источник питания на балластном гасящем конденсаторе. Это дешевая схема, больше ничем примечательным она не отличается.

Почему мигает выключенная лампочка

В виду того что последнее время мы наблюдаем постепенное повышение тарифов на ЖКХ, народ стремиться к экономии и переходит на энергосберегающие источники освещения. По сравнению с обычными лампами накаливания энергосберегающие и светодиодные лампы обладают огромным количеством преимуществ. И один из больших плюсов это малое потребление электроэнергии. Но встречается также один недостаток.

Производители выключателей с подсветкой не всегда указывают, что применение этих устройств рекомендовано в электрических цепях с преимущественно резистивной нагрузкой.

Выключатель с подсветкой мигает лампочка

Помощь — Поиск — Пользователи — Календарь. Всем привет Купили энергосберегающую лампу миньон. Там же в ванной на двух других светильниках также стоят энергосберегающие лампы. Правда, не миньоны, а обычные. И вот они не мигают.

Почему мигает светодиодная лампа при выключенном выключателе освещения?

Растущие цены на электричество заставляют задуматься об экономии. Первое, что делают — меняют лампы на энергосберегающие — компактные люминесцентные или светодиодные. Решение правильное — счета станут меньше, но тут иногда возникает проблема: при выключенном свете лампочки начинают мигать. Почему моргает лампочка, как это исправить и будем разбираться. Первое, что надо проверить, если выключенная лампочка моргает — правильность подключения выключателя.

Мигает светодиодная лампа во включенном состоянии – причины Установка выключателя со светодиодной подсветкой. Он размыкает электрическую.

Подключил выключатель с подсветкой периодически мигает лампочка

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

Почему мерцает светодиодная лампа после выключения

Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп. Для решения проблемы использовали резистор.

Секрет популярности ортопедических матрасов.

6 способов решить проблему мигания светодиодных и энергосберегающих ламп

В последние несколько лет на смену обычным лампочкам накаливания пришли энергосберегающие лампы. Более экономичные, они стали привычным источником света со своими достоинствами и недостатками. В числе последних стоит отметить, что одной из самых распространенных проблем можно назвать то, что энергосберегающая лампа мигает при выключенном свете. Такое неоднозначное для лампочки поведение естественным образом вызывает волнение. Почему такое происходит — причин три, и каждая имеет свой способ решения. Сейчас достаточно распространены выключатели с подсветкой.

Мерцание компактных люминесцентных ламп КЛЛ и его негативное воздействие на самочувствие человека — давно известный факт. Казалось бы, такой источник света лишен практически всех недостатков КЛЛ, но все равно находится масса причин, из-за которых может возникнуть отрицательный эффект. Мерцание негативно воздействует на зрение, приводит к быстрому утомлению глаз, снижению умственной деятельности и трудоспособности. Для начала определите, в каких ситуациях мигает лампочка — при включенном или выключенном свете.






Почему мигает светодиодная лампа при выключенном выключателе: причины неисправности

Светодиодные источники света отличаются минимальным энергопотреблением и яркостью. Но при нестабильности сети питания под воздействием внешних факторов наблюдается неприятное мерцание. Если мигает светодиодная лампа при выключенном выключателе, проблему можно решить самостоятельно, но только после проверки факта пульсации.

Содержание

  1. Почему мигают дешевые лампочки
  2. Мигание в отключенном состоянии выключателя
  3. Основные причины работы в нештатном режиме
  4. Мерцание из-за подсветки выключателя
  5. Мигание из-за напряжения в сети
  6. Наличие токовой утечки
  7. Проблема, созданная проводкой
  8. Как правильно обнаружить неисправность
  9. Методы устранения мигания бюджетной лампочки
  10. Повышение емкости конденсатора
  11. Ограничение протекания тока через светодиоды при помощи токогасящего резистора
  12. Использование самодельных фильтров
  13. Доработка проводки
  14. Замена выключателя
  15. Удаление диода
  16. Замена коммутатора
  17. Организация отдельной нейтрали
  18. Причины мигания лампочек во включенном состоянии
  19. Особенности тестирования мерцания включенной лампы

Почему мигают дешевые лампочки

В бюджетных моделях устанавливается источник питания с балластным или гасящим конденсатором. Они не подходят для светодиодов, поскольку при повышении номинала напряжения элементы перегорают. Первый признак неисправности – раздражающее органы зрения моргание.

Устройства подороже оснащаются импульсными понижающими драйверами. За счет цепочки обратной связи элементы умеют стабилизировать напряжение, поэтому лампы практически не мигают.

Мигание в отключенном состоянии выключателя

Схема энергосберегающей лампы

Светильник на светодиодах оснащается электронным преобразователям и диодами, подсоединенным к его выходам. При подаче напряжения в схему возникает его преобразование в нужную величину с дальнейшей подачей к светодиодам.

Если в электросхеме не предусмотрен бестрансформаторный блок питания, импульсные помехи не устраняют, а гальваническая связь с линий отсутствует. Без электролитического конденсатора также невозможно сглаживать пульсации.

К контактам датчика подключены дополнительные цепи – подсветки, ограничения тока. При изменении положения контактной группы выключателя или реле лампа находится под напряжением постоянно. Нормально замкнутое состояние контактов способствует подаче на источник света напряжения 220 В. В нормально разомкнутом положении на нее поступает ток подсветки либо искрогасящей цепи. Они становятся причиной эффекта моргания.

Основные причины работы в нештатном режиме

Режим подсветки выключателя может стать причиной мигания светодиодной лампочки

Для запитки бытовой сети используется переменный ток. В данном случае светодиод, укомплектованный выпрямителем с фильтром, останется исправным. При накапливании напряжения наблюдается мигание.

У явления может быть и другая причина:

  • Неправильная схема подсоединения. Ноль уходит на выключатель, фаза – на светильник, ноль заземлен.
  • Наличие режима подсветки у выключателя.
  • Близкое расположение оборудования с сильным магнитным полем – радиостанции, большой телевизора, вышки сотовой связи.
  • Прокладка проводки внутри сырой стены.
  • Наличие нескольких кабелей в штробе.

Указанные факторы создают паразитные токи, нарушающие работу ламп на светодиодах.

Мерцание из-за подсветки выключателя

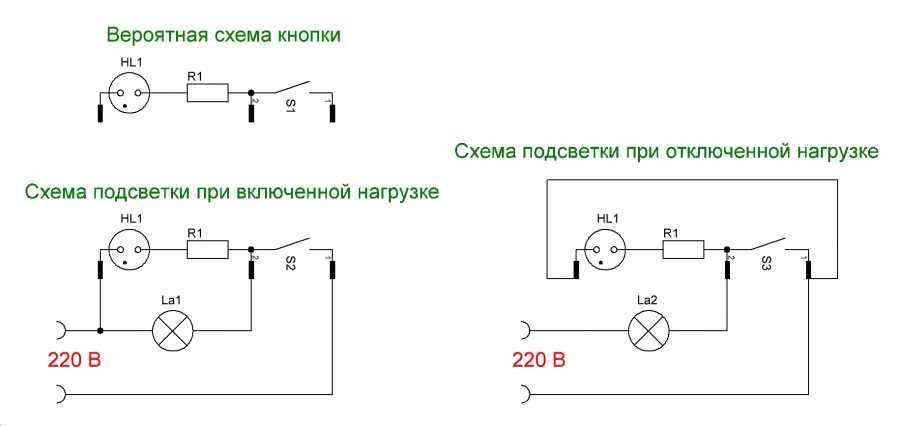

Схема подключения светодиодной и неоновой подсветок

Подсветка потолочного светильника, совмещенного с индикатором яркости, провоцирует вспышки мощности диода. Для понимания причины, нужно разобраться с конструкцией устройства.

У подсветки есть резисторы и диоды, поэтому при выключении нет разрыва контактов. Резистор пропускает ток небольшой величины, накапливает его в конденсаторе. После переполнения остаточные токи поступают в осветительный прибор. Количества тока не хватает для включения, поэтому моргает лампа периодически.

Мигание из-за напряжения в сети

Частая причина неисправности – низкие параметры напряжения. Вольтажа в 220 В не хватает для качественного свечения источника со встроенным драйвером. Явление характерно для ламп, подключенных посредством диммера. Без поддержки данного параметра диммер не станет работать на полную мощность, появится мерцание. Проблему можно решить путем регулировки номинала или монтажа стабилизатора.

Без моргания будут работать только лампы, рассчитанные на номинал 180-250 В.

Наличие токовой утечки

Выпрямитель на входе драйвера выполняется как диодный мост с конденсатором фильтрации. В процессе работы на нем остается ток для зарядки. После накопления достаточного количества переизбыток начинает растекаться, вызывая вспышки.  Утечка происходит и через некачественную изоляцию проводников, направленных на переключатель. Протекание малого тока приводит к мерцанию, оплавлению проводки, аварийным ситуациям.

Лампочки с большой емкостью входного конденсатора практически не мигают.

Проблема, созданная проводкой

Плохая проводка — одна из причин мигания лампочки при выключенном включателе

Когда мигает в выключенном состоянии светодиодная лампа, проблема может состоять в качестве схемы подключения. При обустройстве осветительной линии фаза из короба подается на выключатель, ноль – на светильник. В перепутанном положении происходит непрерывная зарядка конденсатора и моргание отключенного светодиода.

При соблюдении схемы мигающая лампа сигнализирует о наведенном напряжении. Вместе с проводами осветительного прибора могут находиться другие кабели. Чтобы избавиться от явления, нужно полностью поменять проводку.

Если дом находится в сырой местности, для защиты от мерцания устанавливается УЗО.

Как правильно обнаружить неисправность

Проверка проводки при помощи индикаторной отвертки

Для обнаружения неполадки нужно присмотреться к периодичности вспышек и выполнить поиск фазного и нулевого проводника с помощью индикаторной отвертки. Фаза, подкинутая на контакт выключателя, свидетельствует об исправности сети. Подвод тока к лампе провоцирует мигание.

Если поломка осталась, понадобится:

  • поменять переключатель;
  • осмотреть проводку на предмет разрыва изоляции или окисления контактов;
  • проверить стабильность напряжения, включив отключатель.

При нормальных параметрах осмотра и повторном обнаружении проблемы стоит поставить новую лампочку.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы – демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

Повышение емкости конденсатора

Отключение светодиода или неоновой лампочки в выключателе

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

В качестве приемника импульса можно установить в соседнее гнездо лампу накаливания малой мощности

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Недостаток технологии – наличие одного гнезда в люстре. Если поставить лампу накаливания с большой мощностью, электричество экономиться не будет. Ситуацию легко исправить, установив в один рожок LED-источник, а во второй – маломощный на 25-40 Вт.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

  • изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
  • аналогичные работы в распредкоробе помещения.

Для поиска фазного кабеля используйте мультиметр или индикаторную отвертку.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии – повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Удаление диода

Строение выключателя с подсветкой

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

  1. Обесточить линию через автомат питания.
  2. Проверить наличие напряжения на контактах.
  3. Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
  4. Удалить шурупы-фиксаторы с усиков переключателя.
  5. Произвести отключение диода, разорвав кусачками провод.

Чтобы не обрезать электроцепь, нужно проверять питание лампы тестером.

Замена коммутатора

Перед проведением любых работ, связанных с электричеством, необходимо выключить питание в электрощитке

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

  1. Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
  2. Снятие декоративной накладки, извлечение переключатели из ниши в стене.
  3. Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
  4. Укладка жил.
  5. Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
  6. Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Причины мигания лампочек во включенном состоянии

Светодиодная лампа в разобранном виде

Если лампочка моргает при выключенном и выключенном свете в доме или квартире, понадобится заменить пусковое устройство. Когда проблема осталась, понадобится:

  1. Проверить параметры напряжения. При наличии сбоев источник света будет пульсировать. Показатель ниже 5 % будет поводом для обращения в компанию энергосбыта.
  2. Осмотреть пусковой механизм. Светодиоды в данном случае будут пульсировать при включении, что отразиться на длительности работы лампы.
  3. Разобрать устройство и проверить качество матрицы диодов. При классическом подключении наблюдается пульсация выходного напряжения. Яркость потока снижается, но ее можно увеличить емким конденсатором. Для жилых помещений данный способ не подойдет.

В условиях пониженного напряжения срок эксплуатации LED-лампы сокращается на 20 %.

Особенности тестирования мерцания включенной лампы

Проверка мерцания лампы с помощью карандашного теста

Установить наличие моргания сложно, поскольку глаз не воспринимает такие пульсации. Для предотвращения утомляемости, бессонниц и пагубного влияния на психику, нужно проверить лампу.

  • При помощи карандаша. В темной комнате включить только светильник. Над устройством проводят простым карандашом. Прерывистый след говорит о пульсации, сплошной свидетельствует, что моргание отсутствует.
  • С использованием камеры смартфона. На расстоянии 1 м на включенную лампочку наводится камера в режиме съемки видео. Темные полосы на дисплее подтвердят факт пульсации.

Поломка чаще всего наблюдается у бюджетных моделей. Но к основным причинам мигания в режиме включения относятся недостаточная емкость конденсатора или несовместимость с диммером (нагрузка регулятора превышает нагрузку светодиода).

Мигание светодиодных источников света наблюдается из-за некачественного подключения, превышения напряжения и наличия тока утечки. Эти проблемы можно устранить самостоятельно. Если после ремонта пульсации не прекратились, есть вероятность неисправности выключателя, несовместимости патрона со светильником, поломки драйвера, окончания периода эксплуатации или порчи лампы под воздействием высоких температур и вибраций.

РЕШЕНО: Исправление док-станции Nintendo Switch (нет сигнала/индикатор мигает) — Nintendo Switch

Nintendo Switch — это портативная игровая консоль, в которую можно играть на телевизоре через док-станцию ​​или в дороге. Выпущено 3 марта 2017 г.

587 вопросов

Посмотреть все

Луи

@бальзард

Реп: 59

4

2

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

Привет,

Моему коммутатору Nintendo чуть больше года, гарантийный срок истек, и у меня проблемы с док-станцией с лицензией Nintendo. В основном, когда я вставляю свой коммутатор, устройство заряжается и выдает сигнал в течение нескольких секунд, затем вся мощность падает, и светодиод на док-станции начинает мигать.

Я могу зарядить свое устройство, подключив его напрямую к блоку питания USB-C.

Как рекомендует Nintendo, я попытался отключить кабель питания и кабель HDMI, подождав несколько минут, снова вставив кабель питания, затем кабель HDMI, затем коммутатор, и хотя это решение работало на прошлой неделе, когда впервые возникла проблема, оно больше не работает сейчас.

Здесь, в Канаде, Nintendo берет 100 долларов + 10 долларов за доставку + налог за организацию ремонта или 75 долларов + 7 долларов за доставку + налог за восстановленную док-станцию. Если возможно, я бы предпочел сам починить док.

Знаете ли вы, что вызывает эту проблему и как ее исправить?

Спасибо!

Просто быстрое обновление: моя проблема изменилась на что-то похожее на это: Nintendo Switch не заряжается, порт USB-C, чип BQ24193 или M92T36?

Я заменил док-станцию ​​Switch другой официальной док-станцией, но не заменил адаптер переменного тока. С этой новой официальной док-станцией у меня по-прежнему возникают проблемы с мигающим светодиодом/отсутствием зарядки/отсутствием выхода HDMI. Однако я могу зарядить свою консоль, подключив ее напрямую к адаптеру переменного тока.

Это показывает, что сама док-станция не может быть виновата, поскольку проблема сохраняется с другой официальной док-станцией. Остаются два возможных виновника: адаптер переменного тока или сам коммутатор. Я попытаюсь достать другой адаптер переменного тока и посмотреть, решена ли проблема.

Ответил!
Посмотреть ответ

У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
2

Отмена

Выбранное решение

Луи

@бальзард

Рем: 59

4

2

Размещено:

Опции

  • Постоянная ссылка
  • История

Получается, что ни док-станция, ни адаптер переменного тока не были неисправны, так как они оба прекрасно работали с другим коммутатором. У моего оригинального коммутатора был неисправный порт USB-C, который не мог правильно подключиться к кабелю, если я не пошевелил кабелем, надеясь, что соединение будет установлено.

Был ли этот ответ полезен?

Да
№

Оценка
2

Отменить

христианин

@bluespider13

Рем: 13

2

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Привет!

Была такая же проблема…

Консоль заряжалась при прямом подключении к зарядному устройству, но в док-станции она только мигала, зарядки нет, выхода HDMI нет.

Как бы глупо это ни звучало : тщательно очистка контактов обоих «DC in» и док-коннектора внутри слота сделала свое дело — вдруг консоль снова заряжалась и HDMI выход снова работал.

Надеюсь, это поможет другим людям решить эту проблему…

Был ли этот ответ полезен?

Да
№

Оценка
1

Отменить

Родольфо Алас Лао

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Моя док-станция не заряжается и не проецируется на мой телевизор, я пытался играть в четверг и не работает. Я отключил оба кабеля, как предлагает Nintendo, и ничего. Также пробовал заряжать напрямую от кабеля Type C от разных силовых жил дома и ничего. Что мне делать?

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Пол Куинн

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

У меня такая же проблема, как будто док-станция только что умерла, затем я отсоединяю док-станцию ​​и снова подключаю ее, зеленый светодиод мигает, после чего ее больше никогда не видно, ха-ха, когда я помещаю переключатель в положение док то опять моргает потом ничего. Я не уверен, проблема в док-станции или в адаптере

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Кот-демон

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

У меня сейчас похожая проблема: светодиод моей док-станции мигает один раз и гаснет, но мой коммутатор все еще заряжается. Мой телевизор не зарегистрировал вход. Так что я не уверен, где проблема.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Мха

@judi123

Рем. : 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Здесь же. Точно такая же проблема. Пошел в дом моего брата и проверил док. Док не работает. Проверил переключатель в доке, не работает.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Руан Килиан

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Привет, ребята, просто хотел добавить свои 2 цента, у меня была точно такая же проблема, ничего не заряжалось, ни при прямом подключении, ни через док-станцию.

Зеленый свет загорался и вскоре снова гас. Я видел упоминание в комментарии выше, которое сработало для меня…

Поместите переключатель в док-станцию, нажмите и удерживайте кнопку питания около 20 секунд, после чего он снова начал работать!

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Гуннар Альвхейм

@flabbaba

Рем: 61

3

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Да, проблема в разъеме USB-C в консоли. По крайней мере, когда с док-станцией все в порядке, и консоль не будет отображаться на телевизорах и на других док-станциях. Тогда это один или несколько из 12 маленьких контактов разъема, которые неправильно подключены к материнской плате, или контакты в разъеме сломаны. Решением является новый правильно подключенный порт или переключение порта в док-станции.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Оскар

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Привет! Наконец-то я получил ответ на эту глупую проблему. Как бы безумно это ни звучало, возможно, ваше соединение с док-станцией разорвано. Та же проблема произошла с моей док-станцией на прошлой неделе, и я исправил ее, надавив на док-станцию ​​и закрепив ее. Обычно, когда вы чистите его или слишком сильно перемещаете док-станцию, разъем начинает двигаться, что вызывает проблемы с контактом.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

дрогеры6112

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Та же проблема, но после отключения электроэнергии. Выяснилось, что адаптер питания был снят, а порты необходимо почистить.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

[email protected]

@justinjantz

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Так что проблема все еще не устранена, перепробовал все решения, которые нашел в комментариях.
попробовал на нескольких телевизорах

консоль основного сброса

новая док-станция и кабели

удерживайте кнопку питания 20 секунд, находясь в док-станции

НИЧЕГО

Переключатель работает сам по себе и заряжается нормально, зеленый свет мигает на обеих док-станциях на разных телевизорах. Другие переключатели работают нормально в обоих.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Томтом м

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Я перепробовал почти все и даже дошел до того, что искал квитанцию, чтобы вернуть его. Наконец, я увидел видео, в котором предлагалось уменьшить разрешение в настройках телевизора переключателя. Я уже уменьшил его до 720p, но ничего не показывалось. Я уменьшил его до 480p, и теперь у меня есть изображение и звук.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

С. Хьюз

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Та же проблема: USB-C неправильно подключается к системе, что приводит к немедленному зеленому индикатору подключения, который затем исчезает в течение сотой доли секунды. При подключении к док-станции система показывает, что она заряжается, но, похоже, не обеспечивает много энергии, поскольку при работе на док-станции она разряжается быстрее, чем пополняется; кроме того, система не подключается к телевизору (что самая большая проблема). Я попробовал 30-секундное выключение, затем включение питания, очистку разъемов медицинским спиртом, жонглирование системой в док-станции, чтобы увидеть, будет ли она перестраиваться, удаление кабелей и повторная вставка их в определенном порядке, как указано другими, удаление портов HDMI из моего телевизор, включение и выключение телевизора для перезагрузки…. и еще ничего.

Вот что я сделал вывод: это должно быть соединение USB-C с HDMI, не имеющее контакта где-то в преобразователе внутри задней части системы, или неисправный USB-C в точке подключения к коммутатору. У кого-нибудь еще есть какие-нибудь удивительные идеи (кроме покупки док-станции вторичного рынка в ожидании ремонта оригинала), дайте нам всем знать.

Извините, я больше ничем помочь не могу. Эээ… черт возьми.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отмена

Мигание светодиода | Onion Omega2 Maker Kit

В нашем самом первом эксперименте мы будем включать и выключать светодиод. Это аппаратный эквивалент программы «Hello World». Этот первый эксперимент начнется с малого, но он станет прочной основой для остальных экспериментов.

Помните: изобретая и создавая новые вещи, старайтесь разбивать работу на маленькие кусочки, так вы увидите прогресс гораздо раньше и это будет мотивировать вас продолжать!

GPIO в качестве выходов

Omega имеет пятнадцать контактов ввода/вывода общего назначения (обычно называемых GPIO), которыми пользователь может полностью управлять. А пока давайте сосредоточимся на использовании GPIO в направлении вывода.

После того, как GPIO настроен на направление вывода, вы можете настроить его вывод либо на логический НИЗКИЙ, либо на логический ВЫСОКИЙ уровень. Точное напряжение каждого из них будет зависеть от используемой системы; на Omega логический НИЗКИЙ уровень равен 0 В, а логический ВЫСОКИЙ — около 3,3 В.

Эти логические сигналы HIGH и LOW могут использоваться для управления внешними цепями, которые отделены от Omega и являются основой для ваших цифровых схем!

Светодиоды

Теперь поговорим о светоизлучающих диодах, или, как их чаще называют, светодиодах. Обычный диод — это электронный компонент, пропускающий ток только в одном направлении. Думайте об этом как об очень строгом полицейском, следящем за улицей с односторонним движением. Светодиод — это тип диода, который загорается, когда через него протекает ток (но только когда он течет в правильном направлении)!

Если вы присмотритесь, то увидите, что у каждого светодиода есть более длинная и более короткая ножки. Это связано с тем, что светодиоды являются диодами, и нам нужно знать, в каком направлении они пропускают ток.

  • Более длинная ветвь является положительной стороной, называемой анодом . Он всегда должен быть подключен к текущему источнику .
  • Более короткая ножка является отрицательной стороной, называемой катодом , где ток выходит из светодиода. Всегда подключайте эту сторону к заземлению.

Как и обычная лампочка, светодиод может перегореть, если на него подается слишком большой ток. Светодиоды в электронике почти всегда используются последовательно с токоограничивающим резистором, который, как вы уже догадались, ограничивает ток, проходящий через светодиод.

Для получения дополнительной информации о том, как резистор может ограничивать ток, мы рекомендуем ознакомиться с этим руководством Sparkfun по закону Ома

.

Как собирать схемы

Прежде чем мы начнем строить наш эксперимент, давайте сначала рассмотрим некоторые строительные блоки, когда речь идет об экспериментах с электроникой.

Проволочные перемычки

Мы будем использовать проволочные перемычки во всех наших экспериментах и ​​проектах. Все они работают одинаково; соединение двух точек цепи вместе.

Провода-перемычки имеют концы «папа» или «мама». Они оба делают одно и то же, но разные цели заставляют их работать лучше в разных ситуациях.

Вилки используются для подключения входов и выходов, которые заключены в гнезда — макетные платы и штыри на док-станциях расширения являются примерами того, где вам понадобятся штыревые перемычки.

Гнездовые концы могут подключаться к входам и выходам, которые являются настоящими контактами, например, в расширении ШИМ каждый провод, который необходимо подключить к каналам ШИМ, требует для работы гнездового конца.

В зависимости от ваших потребностей вы можете соединить перемычки «папа» и «мама», чтобы создать более длинные перемычки или заменить отсутствующие перемычки определенного типа.

Макетная плата

Макетная плата — это основа всех экспериментов, которые мы собираемся провести вместе, и отправная точка для создания прототипов многих электронных проектов и даже продуктов!

Разъемы макетной платы подключены к металлическим деталям внутри, которые напрямую электрически соединены (или «закорочены») друг с другом таким образом, чтобы вам было легко создавать и прототипировать схемы.

Вертикальные стойки с номерами + и - , которые проходят по бокам макетной платы , называются шинами питания . Розетки в каждой рейке закорочены по вертикали . Рейка + обычно используется для подключения Vcc или питания, а 9Рельс 0603 — обычно используется для заземления.

Розетки слева и справа от зазора в середине называются клеммными рядами . В каждом ряду розетки с маркировкой a по e закорочены по горизонтали друг на друга, и то же самое касается розеток f по j . При подключении интегральных схем (ИС) к плате это позволяет подключать до 4 проводов на контакт.

Написание кода

Теперь мы можем написать код, который заставит нашу схему что-то делать! Это что-то будет моргать нашим светодиодом!

Мы будем писать код на языке программирования Python . Он разработан, чтобы быть доступным для начинающих, но при этом достаточно мощный для запуска основных программ, веб-сервисов, исследовательских инструментов и многого другого.

Давайте создадим новый файл с именем STK01-blink.py для хранения нашего кода:

 import onionGpio
время импорта
# указать продолжительность сна, которая будет использоваться в программе
время сна = 0,5
# создать объект GPIO
gpio0 = onionGpio.OnionGpio(0)
# установить направление вывода с нулем (LOW), являющимся значением по умолчанию
gpio0.setOutputDirection(0)
# создаем переменную для хранения значения светодиода
светодиодное значение = 1
# бесконечный цикл - непрерывно запускает основной программный код
пока 1:
    # устанавливаем значение GPIO
    gpio0.setValue(ledValue)
    # поменять значение переменной
    если ledValue == 1:
        светодиодное значение = 0
    еще:
        светодиодное значение = 1
    # поставить программу на паузу
    time.sleep(sleepTime)

Чтобы запустить нашу программу Python, введите в командной строке Omega следующее:

 python STK01-blink. py

Таким образом мы будем запускать наши программы в следующих экспериментах.

Что ожидать

Ваш светодиод должен мигать. Он должен включаться на полсекунды, а затем выключаться на полсекунды, повторяясь до тех пор, пока вы не выйдете из программы, нажав Ctrl-C .

Чтобы выйти из такой программы: нажмите Ctrl-C ( Cmd-C для пользователей Mac)

Пристальный взгляд на код

Это небольшая программа, но в ней происходит довольно много вещей. Давайте посмотрим поближе.

Импорт модуля

Первая строка кода импортирует модуль исходного кода Python. В данном случае модуль был сделан нами в Onion для управления GPIO Omega. Модуль содержит класс, который реализует функции для всего, что вы можете делать с GPIO на Omega.

Объектно-ориентированное программирование — Создание экземпляра объекта

Прежде чем мы продолжим, мы хотели бы упомянуть, что Python — это объектно-ориентированный язык программирования . Это означает, что мы можем использовать классы и объекты.

В объектно-ориентированном программировании классов представляют собой чертежи или абстракции кода. Объект — это копия данных и/или функций, созданных на основе схемы класса. В программе вы можете создавать столько копий (объектов) класса, сколько вам нужно!

Например, вы можете написать класс для «четырехсторонней формы», который содержит данные о длине и ширине. Затем вы можете использовать его для создания таких объектов, как «квадрат» или «прямоугольник». Создание объекта из класса называется экземпляром , а объекты, созданные из класса, называются экземплярами .

Мы объясним эти концепции более подробно в ходе следующих экспериментов.

Теперь вернемся к нашей программе! После импортируем onionGpio , мы создаем объект OnionGpio в этой строке:

 gpio0 = onionGpio.OnionGpio(0)

Здесь мы передали число 0 в качестве аргумента конструктору класса

60pio 60pio. Конструктор — это функция, которая запускается при создании экземпляра объекта и может использоваться для предоставления объекту данных, которые могут потребоваться для настройки. В нашем случае конструктор OnionGpio сообщает объекту, какой из GPIO Omega будет использовать объект, в данном случае GPIO0 . Мы назначаем этот созданный объект переменной gpio0 , чтобы мы могли использовать ее позже в программе для взаимодействия с выводом GPIO.

Время

Модуль

Этот модуль используется для всего, что связано с измерением времени, но также содержит очень важную функцию sleep() . Эта функция приостанавливает выполнение скрипта Python на указанное время в секунд ; аналогичные функции на других языках могут интерпретировать число как миллисекунды. Он также может принимать десятичные числа!

While Loop

Циклы — это структуры, используемые для управления ходом программы путем многократного повторения определенных частей кода. Они являются очень распространенным и важным строительным блоком в программировании.

Здесь мы используем цикл while : код внутри цикла будет выполняться снова и снова , пока заданное условие выполняется. В этом случае условием цикла является 1 , что эквивалентно True в этих ситуациях, поэтому мы фактически сделали бесконечный цикл .

Прежде чем программа войдет в цикл, мы устанавливаем переменную ledValue на 1 . Внутри цикла while мы присваиваем значение ledValue (1) нашему светодиодному GPIO, которое включает его. Затем мы обращаем значение, используя оператор if-else , который просматривает последнее значение ledValue : если это 1 , оно будет изменено на 0 и наоборот. Затем программа приостановит выполнение программы на полсекунды, в time.sleep(sleepTime) инструкция.

Затем программа возвращается к началу цикла и присваивает новое значение ledValue GPIO и повторяет шаги, описанные в параграфе, до тех пор, пока вы не выйдете из программы ( Ctrl-C ).
