Статья2Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление		Допуск		Примеры обозначения
Множитель	Код	Допуск, %	Код	Полное обозначение	Код
1	K(E)	±0,1	В(Ж)	3,9 Ом±5%	3R9J
1	K(E)	±0,25	С(У)	215 Ом±2%	215RG
10³	К(К)	±0,5	D(Д)	1 кОм±5%	1KOJ
10³	К(К)	±1	F(P)	12,4 кОМ±1%	12К4F
10⁶	М(М)	±2	G(Л)	10 кОм±5%	10KJ
10⁶	М(М)	±5	J(И)	100 кОм±5	М10J
10⁹	G(Г)	±10	К(С)	2,2 МОм±10%	2М2К
10⁹	G(Г)	±20	М(В)	6,8 ГОм±20%	6G8M
10¹²	T(T)	±30	N(Ф)	1 ТОм±20%	1ТОМ

Примечание: В скобках указано старое обозначение.

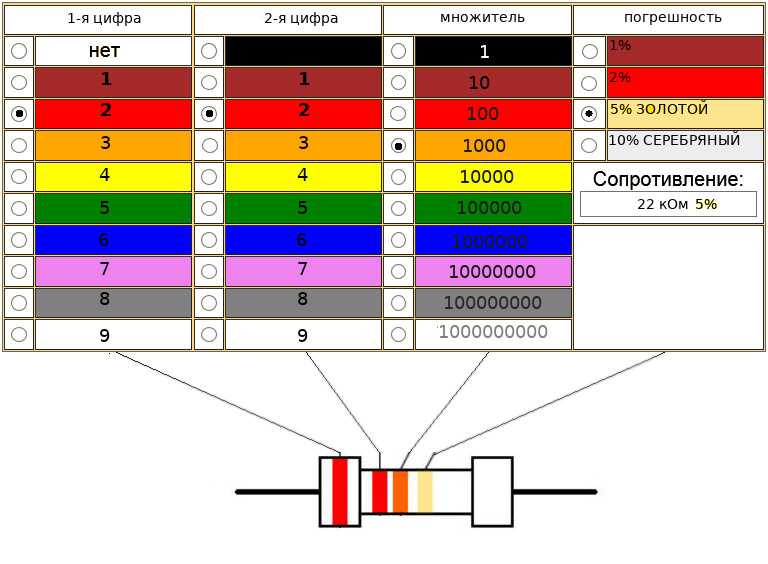

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Рис. 1
Маркировка отечественных резисторов.

Таблица 2

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС [ppm/^°C]
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС [ppm/^°C]
Серебристый				10^-2	±10
Золотистый				10^-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	10²	±2	50
Оранжевый	3	3	3	10³		15
Желтый	4	4	4	10⁴		25
Зеленый	5	5	5	10⁵	0,5
Голубой	6	6	6	10⁶	±0,25	10
Фиолетовый	7	7	7	10⁷	±0,1	5
Серый	8	8	8	10⁸	±0,05
Белый	9	9	9	10⁹		1

Цветовая маркировка фирмы «PHILIPS»

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Цветовая маркировка фирмы «PHILIPS»

Таблица 3

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС [ppm/^°C]
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС [ppm/^°C]
Серебристый				10^-2	±10
Золотистый				10^-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	10²	±2	50
Оранжевый	3	3	3	10³		15
Желтый	4	4	4	10⁴		25
Зеленый	5	5	5	10⁵	0,5
Голубой	6	6	6	10⁶	±0,25
Фиолетовый	7	7	7	10⁷	±0,1
Серый	8	8	8	10⁸
Белый	9	9	9

Нестандартная цветовая маркировка

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т. д.

Рис. 4
Нестандартная цветовая маркировка.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ… Е192, и множителе. Последний символ несет информацию о допуске, т. е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Рис. 5
Кодовая маркировка.

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Рис. 6
Дополнительная информация о типе резистора.

Перемычки и резисторы с «нулевым» сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Рис. 7
Перемычки и резисторы с нулевым сопротивлением.

Кодовая маркировка прецинзионных высокостабильных резисторов фирмы «PANASONIC»

Рис. 8
Кодовая маркировка фирмы «PANASONIC»

Кодовая маркировка фирмы «PHILIPS»

Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т. е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Последний символ	Номинал резистора
1	100…976 Ом
2	1…9,76 кОм
3	10…97,6 кОм
4	100…976 кОм
5	1…9,76 МОм
6	10…68 МОм
7	0,1…0,976 Ом
8	1…9,76 Ом
9	10…97,6 Ом
0	0 Ом
R	1…91 Ом

Рис. 9
Кодовая маркировка фирмы «PHILIPS»

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Кодовая маркировка фирмы «BOURNS»

Рис. 10
А. Маркировка 3 цифрами

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В. Маркировка 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12
С. Маркировка 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10^-2; R=10^-1; А=1; В= 10; С=10²; D=10³; Е=10⁴; F=10⁵. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Примечание: Маркировки, А и В — стандартные, маркировка С — внутрифирменная.

СИСТЕМА ОБОЗНАЧЕНИЙ И МАРКИРОВКА РЕЗИСТОРОВ

Есть идеи или полезные схемы? Рады
будем опубликовать! Присылайте:

[email protected]

До 1968 г. обозначение резисторов состояло из букв,
отражающих конструктивно-технологические особенности данного типа резистора,
к примеру, МЛТ — металлопленочный лакированный теплостойкий.

С 1968 г. в соответствии с ГОСТ 13453–68 постоянные
резисторы стали обозначаться буквой С, а переменные буквами СП. По конструкции
токонесущей части резисторы были сайтены на шесть групп:
1 — непроволочные углеродистые или бороуглеродистые,
2– непроволочные металлопленочные или металлоокисные,
3– непроволочные тонкопленочные композиционные,
4– непроволочные объемные композиционные,
5– проволочные,
6– резисторы для сверхвысоких частот.
Согласно ГОСТ в обозначении резисторов после букв С или СП
стоит цифра, указывающая номер подгруппы, а затем через дефис — номер конкретной
конструкции резистора. к примеру, обозначение С2–8: резистор постоянный второй
подгруппы, восьмой вариант конструкции.
С 1980 г. стала применяться другая система обозначений,
также состоящая из трех элементов.
Первый элемент — буквенный:
Р — постоянный резистор, РП — переменный резистор, РН — набор
резисторов.
Второй элемент — цифра:
1 — непроволочный резистор, 2 — проволочный резистор.
Третий элемент — цифра, обозначающая разновидность конструкции.
к примеру, Р2–15 означает: резистор постоянный, проволочный,
15 вариант конструкции.
В конструкторской документации помимо типа резистора
указывается номинальная мощность, номинальное сопротивление, допуск на
сопротивления и ряд других параметров.
На принципиальных схемах резисторы изображаються в виде
прямоугольника с указанием величины сопротивления, мощности и порядкового
номера.

Величина мощности указывается наклонными, продольными или
поперечными линиями внутри прямоугольника: а) 0,125 Вт; б) 0.25 Вт; в) 0,5 Вт;
г) 11 Вт; д) 2 Вт. Изображение переменных резисторов отображено на рис. 2.9, е, а
подстроечных — на рис. 2.9,ж
Основные параметры резисторов указываются на его корпусе, но
для миниатюрных резисторов не хватает места на корпусе, поэтому ГОСТ 11076–69
предусматривает сокращенную буквенно — кодовую маркировку. При такой маркировки
вместо запятой в наборе цифр, указывающих номинальное значение сопротивления, ставят
букву, указывающую, в каких единицах выраженно сопротивление: R ( или Е ) — в
омах, К — в килоомах, М — мегаомах, G — гигаомах, Т — тераомах. При этом ноль,
стоящий до или после запятой, не ставят. После указания величины номинального
сопротивления ставится буква, обозначающая допуск, в соответствии с табл. 2.2.
Кроме того, в последнии годы в соответствии с СТ СЭВ
1810–79 стала применяться международная система обозначений в соответствии
таблицей 2. 3.
к примеру, резистор с сопротивлением 0,47 кОм и допуском
 20% маркируется К47В или К47М.
Таблица 2.2

Допустимое отклонение, %	±0,1	±0,2	±0,5	±1	±2	±5	±10	±20	±30
Обозначение	Ж	У	Д	Р	Л	И	С	В	Ф

Таблица 2.3

Допустимое отклонение, %	±0,001	±0,002	±0,005	±0,01	±0,02	± 0,05
Обозначение	Е	L	R	P	U	X
Допустимое отклонение, %	±0,1	±0,25	±0,5	±1	±2	±5	±10	±20	±30
Обозначение	B	С	D	F	G	I	К	M	N

Помимо буквенно-цифровой применяется цветовая индексация
величины номинального сопротивления и допуска на корпусе резистора (ГОСТ 17598–72). Вблизи одного из торцов корпуса наносятся 4 цветных полоски: первая обозначает
первую цифру номинала, вторая обозначает вторую цифру номинала, третья
-множитель; четвертая — величину допуска, цвет полосок стандартизован..

Указатель Назад Вперед

При использовании материалов этого
сайта ссылка обязательна!

Правообладатели статей являются их
правообладателями. Информация получена из
открытых источников.

Цветовые коды резисторов

Google Ads

Изучив этот раздел, вы сможете:
• Определите значения, допуски и температурные коэффициенты для резисторов с цветовой маркировкой.
Четырехполосный цветовой код.
Пятиполосный цветовой код.
Шестиполосный цветовой код.

Цветовой код четырехполосного резистора

Цветовые коды, используемые на резисторах из углерода, углеродной пленки и металлической пленки, широко используются, и инженеры-электронщики должны их изучить. Таблицы на этой странице иллюстрируют три распространенных формы для четырех-, пяти- и шестиполосных резисторов.

В четырехполосном цветовом коде резистора, показанном в таблице 2.1.1, первые три полосы (ближайшие друг к другу) указывают значение в омах. Первые две из этих полос обозначают два числа, а третья, часто называемая полосой множителя, указывает количество нулей, например. красный, красный, красный означает 2200 Ом, который обычно называется 2,2 кОм или 2 кОм. Эта последняя версия используется во многих принципиальных схемах и каталогах поставщиков (где шрифт должен быть очень мелким), чтобы 2,2К не читались как 22К вместо 2К2, где десятичная точка может быть неочевидной. Полоса множителя чаще всего имеет цвет между черным (без нулей), указывающим значение от 10 Ом до значения менее 100 Ом, и синим (6 нулей), указывающим на значение в десятки миллионов, например. 10 000 000 Ом (= коричневый, черный, синий)

Таблица 2.1.1 Цветовой код четырехполосного резистора

Два особых случая полосы множителя (полоса 3) используются для очень малых значений, где золото означает, что первые две полосы должны быть разделены на 10, а серебро означает деление на 100. , например 4,7 Ом (или 4R7) обозначаются желтым, фиолетовым (47), золотым (деленное на 10) = 4,7 Ом.

Четвертая полоса, отделенная пробелом от трех полос значений (чтобы вы знали, с какого конца начать чтение), указывает допуск резистора. Золото (+/-5%) и серебро (+/-10%) являются наиболее распространенными допусками.

Обратите также внимание, что там, где полосы 1, 2 и 3 черные, это будет означать резистор 0 Ом, что кажется нелепым, поскольку это фактически кусок провода. На самом деле есть причина, по которой доступны резисторы 0 Ом; Причина в том, что там, где на печатной плате может потребоваться проволочное соединение, автоматизированным машинам для вставки компонентов проще вставить резистор 0 Ом, который имеет тот же размер и форму, что и резистор, а не использовать другой процесс для вставки. проволочная связь. Кроме того, этот резистор можно легко заменить на другое значение, где могут быть построены разные версии схемы с использованием одной и той же печатной платы. Диапазон допустимых значений резистора указывает на разброс возможных значений любого конкретного резистора, например, резистор с маркировкой 47 кОм +/- 10 % будет иметь фактическое значение где-то между 42,3 кОм и 51,7 кОм

Таблица 2.1.2 Цветовой код пятидиапазонных резисторов

Цветовой код пятидиапазонных резисторов

Резисторы доступны в нескольких различных версиях «Предпочтительных значений», как описано в модуле «Резисторы и схемы» 2.2. Некоторые из этих версий содержат более широкий диапазон значений, что требует более точного числового значения и более строгих допусков, чем это может быть достигнуто в четырехполосном цветовом коде. Поэтому для обеспечения большей точности был создан пятидиапазонный код (таблица 2.1.2); большинство резисторов этой серии имеют допуск +/-1% или +/-2%. Другие значения допусков показаны для полноты.

Таблица 2.1.3 Цветовой код шестидиапазонного резистора

Цветовой код шестидиапазонного резистора

Шестидиапазонный код добавляет еще один столбец для размещения температурного коэффициента, который определяет вероятное изменение значения резистора на °C между его значением выше заданной температуры диапазон. Как правило, угольные резисторы имеют отрицательный температурный коэффициент и поэтому уменьшают свое сопротивление по мере нагревания, однако металлопленочные резисторы могут иметь либо положительный, либо отрицательный температурный коэффициент, в зависимости от выбора металлов изготовителем. цель состоит в том, чтобы произвести резистор, у которого температурный коэффициент и, таким образом, любое изменение значения как можно ближе к нулю. Такие изменения сопротивления обычно очень малы и измеряются в частях на миллион, т.е. 50 частей на миллион/°C. Следовательно, из Таблицы 2.1.3 можно рассчитать, что сопротивление резистора 1 МОм с допуском +/-2% (красная полоса 5) может изменить свое значение на 1000 Ом при изменении его температуры на 20°C. Обратите внимание, что это все еще находится в пределах допустимого отклонения резистора +/-2%, что составляет +/- 20 кОм

Google Ads

Таблица стандартных цветовых кодов EIA

4 Цветовой код полосы

±2 %, ±5 %, ±10 %

5 Цветовой код полосы

±0,10 %, ±0,29 % ±0,0,50 ±0,50

	10 ⁰ (1)
	10 ¹ (10)
	10 ² (100)	±2% (G)
ОРАНЖЕВЫЙ	10 ³ (1000)
ЖЕЛТЫЙ	10 ⁴ (10 000)
	10 ⁵ (100 000)
	10 ⁶ (1 000 000)
ФИОЛЕТОВЫЙ	10 ⁷ (10 000 000)
	10 ⁸ (100 000 000)
	10 ⁹ (1 000 000 000)
	10 ^-1(0,1)	±5% (Дж)
СЕРЕБРО	10 ^-2 (0,01)	±10% (К)

	10 ⁰ (1)
	10 ¹ (10)	±1% (F)
	10 ² (100)
ОРАНЖЕВЫЙ	10 ³ (1000)
ЖЕЛТЫЙ	10 ⁴ (10 000)
	10 ⁵ (100 000)	±0,50% (Д)
	10 ⁶ (1 000 000)	±0,25% (К)
ФИОЛЕТОВЫЙ	10 ⁷ (10 000 000)	±0,10% (В)
	10 ⁸ (100 000 000)
	10 ⁹ (1 000 000 000)
	10 ^-1 (0,1)
СЕРЕБРО	10 ^-2 (0,01)

4-диапазонный код: ±2%, ±5%, ±10%

7500 Ом (7,5K) ±5%

E-6, E-12 и E-24 Цветовой код:
Первые 3 полосы представляют значение сопротивления (две значащие цифры, за которыми следует количество нулей), 4-я полоса представляет допуск.
