  • Конденсатор SMD 220 мкФ 16 В
  • Срок службы: от 5000 до 6000 часов
  • размер: 10 * 10,2 мм
  • MOQ: 1000 шт.
  • Цена: от 0,1 до 1 долл. / Шт.
  • предложить бесплатный образец
  • ODM / OEM услуги

Categories: Конденсатор SMD, Конденсатор SMD с длительным сроком службы
Tags: Конденсатор SMD, Конденсатор SMD с длительным сроком службы, Конденсатор для поверхностного монтажа

  • Description

  • Reviews (0)

Description

Завод электролитических конденсаторов с длительным сроком службы 220 мкФ SMD

  • Рабочая температура: -40 ~ + 105 ℃
  • Допуск емкости: 20%
  • Размер: 10 * 10,2 мм
  • Ток пульсации: 190 мА
  • Срок службы: от 5000 до 6000 часов

Алюминиевый электролитический конденсатор с длительным сроком службы 220 мкФ SMD доступен для поверхностного монтажа с высокой плотностью и продажи оплавлением, обладает высокой стабильностью и надежностью.

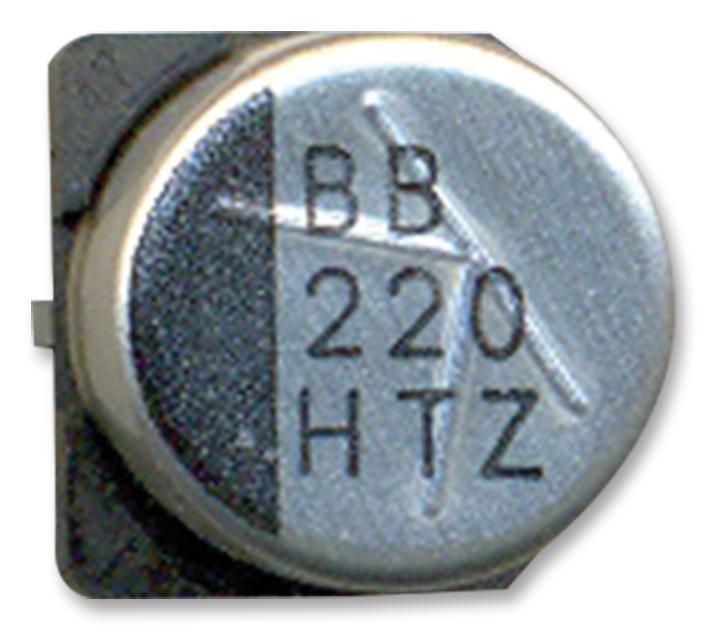

Конденсатор SMD

Характеристики

Размеры и маркировка

Габаритные размеры

ΦD(mm)A(mm)B(mm)C(mm)P(mm)L(mm)H(mm)
4.04.34.35.01.05.40.5  TO  0.8
5.05.35.36.01.55.40.5  TO  0.8
6.36.66.67.22.15.40. 5  TO  0.8
6.36.66.67.22.17.70.5  TO  0.8
8.08.38.39.13.16.50.8  TO  1.1
8.08.38.39.13.110.2 0.8  TO  1.1
10.010.310.311.14.510.2 0.8  TO  1.1

Выставка фабрики Xuansn

Доставка, доставка и обслуживание

Время выполнения:3 ^ 15дней (в наличии в течение 3 дней)
Предпродажное обслуживание :Различная техническая поддержка, поддержка Sairple, консультации по продажам
Индивидуальное обслуживание :Емкость, Напряжение, Размер, Товарный знак
Специальная служба :Отрезать ноги, согнуть ноги
Гарантия:Безусловное пополнение

Часто задаваемые вопросы

В: Пленочные конденсаторы припаяны волной, бессвинцовой пайкой, около 200 градусов? Высокая температура может легко повредить конденсатор или повлиять на срок службы. Не знаете, как контролируют и обрабатывают эту отрасль? Требуется ручная сварка? Есть ли ограничение по температуре в технических характеристиках конденсатора? При маркировке указывается температура паяного соединения или температура тела?

A : Здравствуйте, температура пика пайки волной пленочного конденсатора может составлять 275 ° C, что также является температурой стандарта IEC, а время погружения в олово составляет 3S-5S. Другой – температура и время предварительного нагрева. Пленочные конденсаторы выдерживают такую ​​температуру. Не влияет на электрические характеристики. Температура пайки и температура термостойкости пайки указаны в журнале согласования технических характеристик. Первое направлено на паяемость контактов конденсатора, а второе – на влияние температуры сварки на характеристики пленочных конденсаторов.

В: Как судить о качестве пленочного конденсатора?

A: 1) Используйте мультиметр, чтобы проверить сопротивление тонкой пленки электричества. Обе ножки должны иметь очень высокое сопротивление. Если есть измеритель емкости, измерьте, соответствует ли значение емкости отметке на корпусе.

2) Проведение испытаний при комнатной температуре, включая емкость, потери, сопротивление изоляции, выдерживаемое напряжение, ESR и т. Д.

3) Сделайте имитационный жизненный тест.

Contact Us

Email: [email protected]

Pho(whatsapp): +86-18825879082

Skype: Coco.PSH

Website: xuanxcapacitors.com

Go to Top

Разновидности конденсаторов по типу диэлектрика. Электролитические конденсаторы.

В радиоэлектронике используются огромное количество всевозможных конденсаторов. Все они различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск.

Но это лишь основные параметры. Ещё одним немаловажным параметрам может служить то, из какого диэлектрика состоит конденсатор. Рассмотрим более подробно, какие бывают конденсаторы по типу диэлектрика.

В радиоэлектронике применяются полярные и неполярные конденсаторы. Отличие полярных конденсаторов от неполярных заключается в том, что полярные включаются в электронную схему в строгом соответствии с указанной полярностью. К полярным конденсаторам относятся так называемые электролитические конденсаторы. Наиболее распространены радиальные алюминиевые электролитические конденсаторы. В отечественной маркировке они имеют обозначение К50-35.

Радиальный электролитический конденсатор

У аксиальных конденсаторов проволочные выводы размещены по бокам цилиндрического корпуса, в отличие от радиальных конденсаторов, выводы которых размещаются с одной стороны цилиндрического корпуса. Аксиальными электролитами являются конденсаторы с маркировкой К50-29 К50-12, К50-15 и К50-24.

Аксиальные электролитические конденсаторы серии К50-29 и импортный фирмы PHILIPS

В обиходе радиолюбители называют электролитические конденсаторы «электролитами».

Обнаружить их можно в блоках питания радиоэлектронной аппаратуры. В основном они служат для фильтрации и сглаживания выпрямленного напряжения. Также электролитические конденсаторы активно применяются в усилителях звуковой частоты (усилках) для разделения постоянной и переменной составляющей тока.

Электролитические конденсаторы обладают довольно значительной ёмкостью. В основном, значения номинальной ёмкости простираются от 0,1 микрофарады (0,1 мкФ) до 100.000 микрофарад (100000 мкФ).

Номинальное рабочее напряжение электролитических конденсаторов может быть в диапазоне от 10 вольт до нескольких сотен вольт (100 – 500 вольт). Конечно, не исключено, что есть и другие образцы, с другой ёмкостью и рабочим напряжением, но на практике встречаются они довольно редко.

Стоит отметить, что номинальная ёмкость электролитических конденсаторов уменьшается по мере роста срока их эксплуатации.

Поэтому, для сборки самодельных электронных устройств, стоит применять либо новые купленные, либо те конденсаторы, которые эксплуатировались в электроаппаратуре небольшой срок. В противном случае, можно столкнуться с ситуацией неработоспособности самодельного устройства по причине неисправности электролитического конденсатора. Наиболее распространённый дефект “старых” электролитов – потеря ёмкости и повышенная утечка.

Перед повторным применением стоит тщательно проверить конденсатор, ранее бывший в употреблении.

Опытные радиомеханики могут многое рассказать про качество электролитических конденсаторов. В пору широкого распространения советских цветных телевизоров в ходу была очень распространённая неисправность телевизоров по причине некачественных электролитов. Порой доходило до того, что телемастер заменял практически все электролитические конденсаторы в схеме телевизора, после чего аппарат исправно работал долгие годы.

В последнее время всё большее распространение получают компактные электролитические конденсаторы для поверхностного монтажа. Их габариты значительно меньше, чем классических выводных.

Конденсаторы электролитические алюминиевые для SMD монтажа на плате CD — привода

Также существуют миниатюрные танталовые конденсаторы. Они имеют довольно малые размеры и предназначены для SMD монтажа. Обнаружить их легко на печатных платах миниатюрных МР3 плееров, мобильных телефонов, материнских платах ноутбуков и компьютеров.

Танталовые электролитические конденсаторы на печатной плате MP-3 плеера

Несмотря на свои маленькие размеры, танталовые конденсаторы имеют значительную ёмкость. Они аналогичны алюминиевым электролитическим конденсаторам для поверхностного монтажа, но имеют значительно меньшие размеры.

Танталовый SMD конденсатор ёмкостью 47 мкФ и рабочее напряжение 6 вольт.
Печатная плата компьютерного CD-привода

В основном в компактной аппаратуре встречаются танталовые конденсаторы на 6,3 мкФ, 10 мкФ, 22 мкФ, 47 мкФ, 100 мкФ, 470 мкФ и на рабочее напряжение 10 — 16 вольт. Столь небольшое рабочее напряжение связано с тем, что напряжение источника питания в малогабаритной электронике редко превышает порог в 5 – 10 вольт. Конечно, есть и более высоковольтные экземпляры.

Кроме танталовых конденсаторов в миниатюрной электронике используются и полимерные для поверхностного монтажа. Такие конденсаторы изготавливаются с применением твёрдого полимера. Он выполняет роль отрицательной обкладки – катода. Плюсовым выводом – анодом – в полимерном конденсаторе служит алюминиевая фольга. Такие конденсаторы хорошо подавляют электрические шумы и пульсации, обладают высокой температурной стабильностью.

На танталовых конденсаторах указывается полярность, которую необходимо учитывать при их использовании в самодельных конструкциях.

Кроме танталовых конденсаторов в SMD корпусах есть и выводные с танталовым диэлектриком. Их форма напоминает каплю. Отрицательный вывод маркируется полосой на корпусе.

Такие конденсаторы также обладают всеми преимуществами, что и танталовые для поверхностного монтажа, а именно низким током утечки, высокой температурной и частотной стабильностью, более высоким сроком эксплуатации по сравнению с обычными конденсаторами. Активно применяются в телекоммуникационном оборудовании и компьютерной технике.

Выводной танталовый конденсатор ёмкостью 10 микрофарад и рабочее напряжение 16 вольт

Среди электролитических конденсаторов есть и неполярные. Выглядят они, так же как и обычные электролитические конденсаторы, но для них не важна полярность приложенного напряжения. Они применяются в схемах с переменным или пульсирующим током, где использование полярных конденсаторов невозможно. К неполярным относятся конденсаторы с маркировкой К50-6. Отличить полярный конденсатор от неполярного можно, например, по отсутствию маркировки полярности на его корпусе.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

  • Отличительные свойства алюминиевых электролитических конденсаторов.

  • Что такое ESR конденсатора?

  • Основные параметры резисторов.



Спецификация

— Определение емкости и номинального напряжения — Как читать этикетки электролитических конденсаторов SMD

спросил

Изменено
3 года, 10 месяцев назад

Просмотрено
5к раз

\$\начало группы\$

Мне нужно заменить конденсатор SMD на плате. Надпись на нем говорит

Ф1
560
2.5z

Я интенсивно гуглил, но не смог найти информацию о том, как читать такие коды.

Мне нужно узнать его емкость и напряжение. Я думаю, что это может быть 560 мкФ, но мне нужно быть уверенным в этом, и мне еще нужно узнать рейтинг напряжения.

Также можно ли заменить электролитический конденсатор SMD стандартным электролитическим конденсатором с сквозным отверстием той же емкости и номинального напряжения?

Я добавляю изображение соответствующей части ниже:

Внутри красного квадрата находится конденсатор, с которым мне нужна помощь

Внутри красного прямоугольника сверху находятся два других SMD-конденсатора, предположительно того же производителя. Я также разместил их в надежде, что это поможет узнать производителя крышки, которую мне нужно заменить.

Кто-нибудь может мне помочь?

Спасибо.

  • техпаспорт
  • поверхностный монтаж
  • электролитический конденсатор
  • код

\$\конечная группа\$

3

\$\начало группы\$

Думаю, у вас есть (предупреждение, PDF) серия Lelon VEZ 560 мкФ, 2,5 В VEZ — серия с низким ESR.

Маркировка следующая:

  1. F1 — Код даты. Я не смог найти ключ для кода даты.
  2. 560–560 мкФ
  3. 2.5Z — 2,5 Вольта, Z — это сокращенный код серии VEZ.

Вот список PDF-файлов для различных серий конденсаторов Lelon.

\$\конечная группа\$

3

\$\начало группы\$

Чтобы точно знать, что означают маркировки, вам нужно заглянуть в техпаспорт производителя. F1 может быть кодом упаковки, 560 может быть емкостью в мкФ, а 2,5z может быть множеством вещей, например, названием серии или чем-то еще. Единственный способ узнать наверняка — прочитать техническое описание .
