Кто знает, что означают названия конденсаторов? К примеру, МБГВ — это металлобумажный герметизированный для вспышек, а что такое БМТ-2? Итак, вот список конденсаторов, которые пока ещё можно найти в магазинах, в институтах, на радиорынках, на мусорках и т. п.

Часть 1. Бумажные конденсаторы, то есть фольговые.

БГТ
БМ-2
БМТ
КБГ-МН — Конденсатор бумажный герметизированный — ??? ???
КБГ-МП — Конденсатор бумажный герметизированный — ??? ???
КБП-Р
КБП-С
КБП-Ф
К40У-9 — бумажные, уплотнённые, в цилиндрическом стальном корпусе.
К40П — бумажные, в пластиковом корпусе
К40-11 — то же, в алюминиевом прямоугольном корпусе.
К41 — бумажные, напряжение свыше 1000 вольт.

Часть 2. Металлобумажные конденсаторы, то есть, слои металла нанесены на бумагу.
БМТ-2 — ???
МБГВ — Металлобумажный герметизированный для вспышек
МБГО — Металлобумажный герметизированный однослойный
МБГП — Металлобумажный герметизированный прямоугольный
МБГТ — Металлобумажный герметизированный ???
МБГЧ — Металлобумажный герметизированный частотный
МБМ — Металлизированный бумагомасляный
К42П-5 — металлобумажный, в пластиковом корпусе.
К42У — металлобумажный, уплотнённый в цилиндрическом корпусе, окрашены в зелёный или коричневый цвет.

Часть 3. Слюдяные конденсаторы.
СГМ — слюдяной герметизированный ???. Корпус — цилиндрический, металлостеклянный.
СГО — ??? ??? ???
КСГ-Г — ??? ??? ??? — ???
КСО — конденсатор слюдяной однослойный. Корпус прямоугольный, выполнен из пластмассы коричневого цвета (предположительно, фенолформальдегидная смола). Широко применялись в ламповых радиоприёмниках.
ОСГ — ??? ??? ???
ССГ — ??? ??? ???
К31-11

Часть 4. Керамические, стеклянные, стеклокерамические и стеклоэмалевые конденсаторы.
ДС — дисковый стеклянный.
КМ-5а, КМ5б — Керамический металлизированный (цвет зелёный).
КМ-5в — Керамический металлизированный, для поверхностного монтажа, очень редкий вид.
КМ-6
Объясните, пожалуйста, для чего в конденсаторах КМ использовали палладий и серебро? Известно, что оборудование, содержащее слишком много конденсаторов КМ, работает очень недолго. Меры защиты от грабежа — прочный корпус, хорошо «спрятанные» винты.
К10-17 — «Краснознаменные».
КД-2 — конденсатор дисковый.
КДУ — ??? ??? ???
КЛС
КС
КТ-1, КТ-2, КТ-3 — конденсатор трубчатый.
СКМ
Импортные керамические конденсаторы: Y5V, X7R.

Часть 5. Плёночные конденсаторы с полимерным диэлектриком, фольговые.
ПМ — полистирольные ???
К70-6, К70-7, К71-8 — полистирольные
К73-9, К73-15, К74-5 — полиэтилентерефталат

Часть 6. Металлоплёночные конденсаторы с полимерным диэлектриком. Обкладками являются слои металла, напылённые на плёнку из полимерного материала.

ФТ-3 — Фторопласт
К75-10 — лакоплёночные.
К71 — полистирол
К71-7 — особенность: высокая точность, 1% Номиналы конденсаторов данного типа могут быть «экзотическими», например 49,3 нанофарад.
К73 — полиэтилентерефталат (лавсан).
К75 — комбинированные.
К76П-1 — лакоплёночные.
К77 — поликарбонатные
К78 — полипропилен. Импортные аналоги называются MKP и MKT.

Часть 7. Электролитические фольговые конденсаторы.
ВЗР ЭГЦ — Воронежский завод радиодеталей. Конденсатор электролитический герметизированный цилиндрический.
ЭМ-Н — Электролитический ??? — ???
К50 — Электролитические, обкладка из алюминия.
К50-6, К50-16 — из всех советских электролитических конденсаторов эти являются самыми дешёвыми и имеют самый малый срок эксплуатации.

Часть 8. Электролитические объёмно-пористые конденсаторы.
ЭТ
ЭТН
ЭТО
К52-1, К52-2, К52-5, К52-7А, К52-9, К52-10.

Часть 9. Полупроводниковые оксидные конденсаторы.
КОПП — конденсатор оксидный полупроводниковый.
К53.
К53-1 — танталовые.
К53-4 — ниобиевые.

Часть 10. Неизвестные конденсаторы.
МПО
КБГ-И — корпус такой же, как у слюдяных конденсаторов СГМ.
КБГ-М2
КБП-Ф
КПМ-1
ПОВ
ЛСЕ1 — корпус металлический, прямоугольный.
Надписи:
ЛСЕ1-400-5,9У1,1
5,9 мкФ — 4%
400В, 50, 60 Гц
Т С -30 + 50
IX 87
ТУ16 — 527230-75.
Фишка в том, на корпусе указан диапазон температур, и даже ТУ.

Литература.
Полупроводниковые приёмно-усилительные устройства: Справ. радиолюбителя / Р. М. Терещук, К. М. Терещук, С. А. Седов. — 3-е изд. — Киев: Наукова Думка, 1987. — 800 с., ил.
Горячева Г. А., Добромыслов Е. Р. Конденсаторы: Справочник. — М.: Радио и связь, 1984. — 88 с., ил.

Конденсатор принцип работы, маркировка и описание.

Конденсатор — это устройство способное накапливать электрический заряд. Единицей измерения емкости конденсатора принято считать Фарад (в честь английского физика Майкла Фарадея).

Конденсатор представляет из себя два электрода на которых сохраняется электрический заряд и диэлектрика который не дает течь току между электродами внутри конденсатора. При комбинировании разных материалов диэлектриков и электродов создают конденсаторы обладающие разными свойствами.  Конденсаторы бывают бумажные, воздушные, керамические, пленочные,  металлобумажные, оксидные, слюдянные, электоролетические, вакуумные и другие. Например электролетические конденсаторы обладают полярностью и большой емкостью. Керамические большей стабильностью емкости при их изготовлении, малыми размерами. Конденсаторы бывают постоянные и переменные (подстроечные).  Конденсаторы широко применяются в современной электронике в качестве фильтров, разделительных устройств, согласующих устройств и т.д. Например в антенных усилителях, конденсатор служит для разделения выхода усилителя от питания. В блоках питания конденсаторы выполняют функции фильтра, сглаживают пульсации напряжения.

Один Фарад достаточно большая емкость, по этому в электронике используются приставки:

1 мкФ (микрофарад) = 10-6 Ф

1 нФ (нанофарад) = 10-9 Ф

1 пФ (пикофарад) = 10-12 Ф

1 мкФ = 106 пФ

1 мкФ = 1000 нФ = 1000000 пФ

Конденсаторы обладают следующими параметрами:

Сном — номинальная емкость;

Uном  — номинальное напряжение, то есть напряжение до которого конденсатор будет нормально работать сохраняя свои параметры;

Паразитные свойства:

Сопротивление, индуктивность, TKE- температурный коэффициент емкости и другие.

Схематическое изображение конденсаторов

Конденсатор постоянной емкости
Конденсатор полярный
Конденсатор подстроечный

Маркировка конденсаторов

Полное обозначениеСокращенное обозначение на корпусе
Обозначение единиц измеренияПримеры обозначенияОбозначение единиц измеренияПримеры обозначения
СтароеНовоеСтароеНовое
Пикофарады
0…999 пФ
пФ0,82 пФ
5,1 пФ
36 пФ
ПР5П1
36П
Р82
5Р1
36Р
Нанофарады
100…999999 пФ
нФ120 пФ
3300 пФ
680000 пФ
Нn3Н3
68Н
n12
3n3
68n
Микрофарады
1. ..999 мкФ
мкФ0,022 мкФ
0,15 мкФ
2,2 мкФ
10 мкФ
МM22H
M15
2M2
10M
22n
M15
2M2
10M

Цветовая маркировка отечественных конденсаторов

Цветовая маркировка танталовых конденсаторов

Цветовая маркировка импортных конденсаторов

Буквенная маркировка импортных конденсаторов

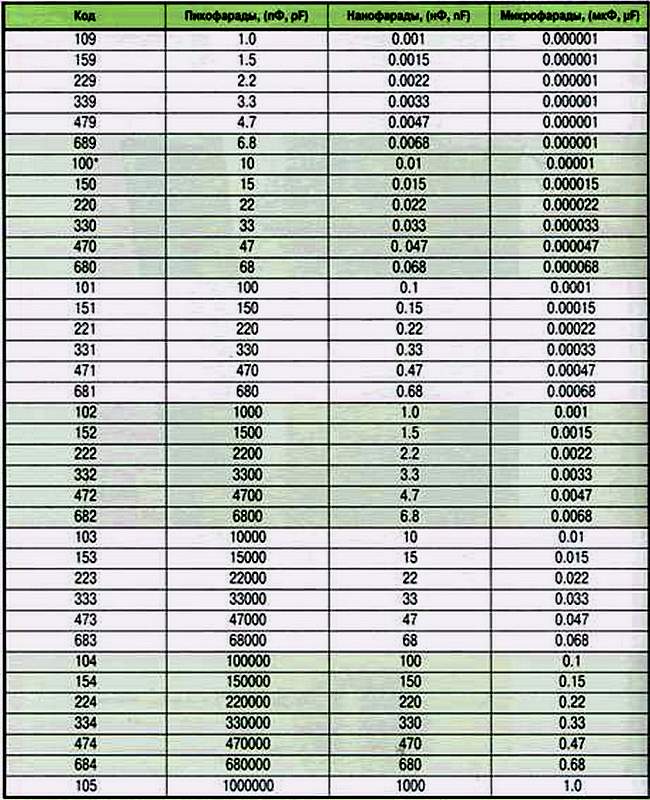

393J Первые две буквы означают номинал конденсатора в пикофарадах, последняя означает множитель, то есть сколько нолей добавить. В нашем случае получается 39000 пФ, или 39нФ, или 0,039 мкФ.

400V означает рабочее напряжение.

Второй пример 684J = 68 0000 пФ = 680 нФ = 0,68 мкФ. Рабочее напряжение 250 В.

Бывают конденсаторы с двумя цифрами до знака J, в этом случае первая цифра означает количество пФ, а вторая множитель.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Конденсаторы для сборки pcba SMT

Конденсаторы маркируются различными способами. Фактический формат кода или маркировки конденсатора зависит от типа конденсатора.

В зависимости от того, используется ли компонент с традиционными выводами, с поверхностным монтажом и диэлектриком конденсатора или технологией, используются различные коды. Размер также играет важную роль, поскольку он определяет пространство, доступное для маркировки.

Некоторые системы маркировки были стандартизированы EIA (Альянсом электронной промышленности), что обеспечивает их унификацию во всей отрасли.

Основы маркировки конденсаторов

Конденсаторы маркируются разными способами. Существует ряд основных систем маркировки, которые используются, и разные типы конденсаторов, и разные производители используют их по мере необходимости и лучше всего подходят для конкретного продукта.

Обратите внимание, что в некоторых случаях аббревиатура MFD используется для обозначения мкФ, а не мегафарад.

Обычно знание этих основных кодов конденсаторов и систем маркировки конденсаторов позволяет легко расшифровать коды на большинстве конденсаторов.

Коды температурного коэффициента

Часто необходимо маркировать конденсатор маркировкой или кодом, указывающим температурный коэффициент конденсатора. Эти коды конденсаторов стандартизированы EIA, но также могут широко использоваться некоторые другие обычно используемые отраслевые коды. Эти коды обычно используются для керамических и других пленочных конденсаторов.

Температурный коэффициент выражается в частях на миллион на градус C; частей на миллион/°C.



Маркировка полярности конденсаторов

Одной из важных маркировок полярных конденсаторов является полярность. Необходимо проявлять особую осторожность, чтобы обеспечить соблюдение маркировки полярности при вставке этих конденсаторов в цепи, иначе это может привести к повреждению компонента и, что более важно, остальной части печатной платы. Поляризованные конденсаторы фактически означают алюминиевые электролитические и танталовые конденсаторы.

Многие современные конденсаторы маркируются фактическими знаками + и -, что позволяет легко определить полярность конденсатора.

Другим форматом маркировки полярности электролитических конденсаторов является использование полоски на компоненте. На электролитическом конденсаторе полоса указывает на отрицательный вывод .

Если конденсатор представляет собой аксиальную версию с выводами на обоих концах упаковки, полоса с маркировкой полярности может сопровождаться стрелкой, указывающей на отрицательный вывод.

Для танталовых конденсаторов с выводами полярность указывает на положительный вывод. Рядом с положительным выводом ставится знак «+». Когда новый, можно использовать дополнительную полярность, потому что видно, что положительный провод длиннее отрицательного.

Маркировка для различных типов конденсаторов

Многие более крупные конденсаторы, такие как электролитические конденсаторы, дисковые керамические и многие пленочные конденсаторы, достаточно велики, чтобы их маркировка была напечатана на корпусе.

На конденсаторах большего размера достаточно места для обозначения значения, допуска, рабочего напряжения и часто других данных, таких как напряжение пульсаций.

Существует ряд незначительных различий в кодах и маркировках конденсаторов, используемых для различных типов конденсаторов с выводами:

  • Маркировка электролитических конденсаторов:   Многие конденсаторы с выводами довольно большие, хотя некоторые из них меньше. Таким образом, часто можно указать полное значение и детали в несокращенном формате. Однако многие электролитические конденсаторы меньшего размера должны иметь кодовую маркировку, поскольку для них недостаточно места.

    Типичная маркировка может соответствовать формату 22 мкФ 50 В. Значение и рабочее напряжение очевидны. Полярность отмечена полосой, обозначающей отрицательную клемму.

  • Маркировка свинцовых танталовых конденсаторов: Значения свинцовых танталовых конденсаторов обычно указываются в микрофарадах, мкФ.
  • Обычно маркировка на конденсаторе может давать такие цифры, как 22 и 6В. Это указывает на конденсатор емкостью 22 мкФ с максимальным напряжением 6 В.
  • Маркировка керамических конденсаторов: Керамические конденсаторы обычно меньше по размеру, чем электролитические, поэтому маркировка должна быть более лаконичной. Можно использовать самые разные схемы. Часто значение может быть указано в пикофарадах. Иногда можно увидеть такие цифры, как 10 н, что указывает на конденсатор 10 нФ. Точно так же n51 указывает на конденсатор емкостью 0,51 нФ или 510 пФ и т. д. .
  • Коды керамических конденсаторов SMD: Конденсаторы для поверхностного монтажа часто бывают очень маленькими и не имеют места для маркировки. Во время производства конденсаторы загружаются в машину для захвата и установки, и нет необходимости в какой-либо маркировке.
  • Маркировка танталовых конденсаторов SMD:   Некоторые танталовые конденсаторы, как и многие их керамические аналоги, не имеют маркировки номинала на кромке. Возможно, они имеют только маркировку полярности, чтобы гарантировать, что конденсаторы правильно вставлены на печатную плату.

    Полоска на одном конце этого тантала обеспечивает маркировку полярности конденсатора

    В тех случаях, когда есть место для маркировки или кода, часто используется простой трехзначный формат, подобный показанному ниже, особенно для таких конденсаторов, как керамические форматы. Для примера кода конденсатора, показанного на диаграмме, две цифры 47 обозначают значащие цифры, а цифра 5 указывает множитель 5, т. е. 100 000, т. е. 4,7 мкФ.

    Танталовый SMD-конденсатор, код

    В некоторых случаях единственной маркировкой на конденсаторе может быть полоса на одном конце, указывающая полярность. Это особенно важно, потому что необходимо иметь возможность проверить полярность и иметь маркировку для определения полярности конденсатора. Особенно важно иметь маркировку полярности конденсаторов, поскольку обратное смещение танталовых конденсаторов приводит к их разрушению.

Особенно важно уметь считывать номинал конденсатора. При таком большом количестве различных кодов конденсаторов часто необходимо иметь общее представление о кодах и применять их в соответствии с конкретным конденсатором.

Хотя примеры маркировки конденсаторов были даны для различных типов конденсаторов, они могут быть только примерами наиболее вероятных вариантов, а опыт и небольшая практика позволят определить номиналы большинства конденсаторов.
