Маркировка и монтаж фотодиодов

Тема в разделе » Теория и практика «, создана пользователем Nekto , 2 сен Радар-детектор Форум Отзывы — Антирадары Радар-детекторы. Проблема с приёмом лазера РД Тема в разделе » Теория и практика «, создана пользователем Nekto , 2 сен Регистрация: 25 июн Сообщения: 4.

Технология изготовления фильтра описана например здесь. Если честно, не уверен, что она будет пропускать ИК, и какая вообще получится спектральная хар-ка можно только догадываться, но по поводу видимого света я согласен. Можно попробовать. А сам по себе фотодиод очень хороший, только фильтр найти. Заодно я попробую разобрать свой V1, узнать что там стоит. Пока не нашёл подходящих инструментов. Там все-таки подход другой, производитель не экономит на комплектующих.

Для них важен результат а не себестоимость. Но все равно интересно. А по поводу пропускания ИК лучей пленкой то все работает. Здорово, давай! Ну а что такого? Я же не кидаю его об стенку. Ну и, ко всему прочему, это интересно. На самом деле, я его частично разобрал, снял сам корпус. За ним находится основной несущий блок, с рупорами и «входами» для лазера. Очень понравилась передняя линза перед диодом. Всё остальное — дальше внутри, но там винтики поменьше, у меня таких отвёрток под рукой не было.

Не думаю, что там такой дорогой фотодиод, хотя, возможно он получше чем у других детекторов по схожей цене.

V1 славится своим L-диапазоном. Фото или видео начинки V1 в студию! Что там за линза такая? Прозрачная или тоже для ИК? А еще, я таки разобрал головку CD-ROMа теперь надо понять какие контакты для чего, но длина волны по стандарту там должна быть нм.

Регистрация: 18 июл Сообщения: Адрес:. По ссылке на фото повыше кажется какой-то старый V1. Пост от января го, а на фото пониже тоже не разобрали до конца. Что вы все так разбирать то всё боитесь? Нашёл фотографии внутренностей. К сожалению, не видно никакой маркировки. Зато понятно, что используется как минимум два приёмника и лицевой стоит прямо вплотную к линзе.

Увеличение Увеличение. Я свой разобрал в первый же день, вистлеру до валентина не только по цене далеко качество платы, а уж линза Допустим, если бы у нас даже был стандарт это бы работало, как извещение о том, что тебя померили.

Конечно, это только в том случае, если меряют именно тебя — возможности успеть сбавить скорость не существует. Другое дело, отражённый сигнал. У нас пока опыта с лазерами мало и сказать точно насколько заранее тебя предупредит детектор сложно. Но тут у меня есть ещё одна мысль: лазер — это очень узкий пучок когерентного направленного света.

Раз так, то, по идее, замерить сразу несколько объектов нет возможности. То есть, селективность здесь происходит непосредственно человеком. Он должен сам знать что мерить. Беря прилично удалённые объекты визуально определить их примерную скорость тем труднее, чем дальше они находятся. Что касается V1, то в Штатах он считается лучшим детектором лазеров. Ну, мне кажется, или не — главное, чтобы это работало эффективно.

Теперь осталось найти их в наличии. Я в восторге! Великий Новгород? Очень интересно. Я вот думаю, подойдут они по электрическим параметрам? Можно попробовать им позвонить или написать. А по каким параметрам, у нас нет ни одной марки фотодиодов которые стоят в наших РД. Попробую узнать, что стоит в V1. А я вот сегодня напомнил Майклу Б из Вистлера, что он давненько уже обещался поискать замену приемному фотодиоду, чтобы он смог принимать наш ЛИСД Вот, что он ответил: «I am still looking for one with a broad enough IR profile that will work within the physical area allocated for the diode.

Вы должны войти или зарегистрироваться, чтобы разместить сообщение. Показать игнорируемое содержимое. Поделиться этой страницей. Ваше имя или e-mail: У Вас уже есть учётная запись?

Нет, зарегистрироваться сейчас. Да, мой пароль: Забыли пароль?

Каталог документов NormaCS

Простейший фотодиод представляет собой обычный полупроводниковый диод, в котором обеспечивается возможность воздействия оптического излучения на р—n-переход. В равновесном состоянии, когда поток излучения полностью отсутствует, концентрация носителей, распределение потенциала и энергетическая зонная диаграмма фотодиода полностью соответствуют обычной p-n-структуре. При воздействии излучения в направлении, перпендикулярном плоскости p-n-перехода, в результате поглощения фотонов с энергией, большей, чем ширина запрещенной зоны, в n-области возникают электронно-дырочные пары. Эти электроны и дырки называют фотоносителями.

Фототранзистор и фотодиод — это электронные приборы, реагирующие на свет. Условное обозначение фотодиода на схемах очень похоже на обозначение обычного диода с двумя Цветовая маркировка резисторов.

Диоды — характеристики, обозначение и маркировка диодов

Главная О сайте BEAM-робототехника BEAM-роботы Искусственная жизнь BEAM-философия Технологии и устройство Робототехника для начинающих Как сделать первого робота Несколько увлекательных экспериментов с первым самодельным роботом Основы Электроника для начинающих Электронные компонеты Резистор Конденсатор Диод Транзистор Светодиод Фототранзистор Основы электроники Алгебра логики Логическое сложение Логическое умножение Логическое отрицание Законы алгебры логики Логические элементы Логические микросхемы Схемы роботов Разработка схем роботов Математические методы Основы схемотехники Схема робота, ищущего свет Схема робота, избегающего препятствия Технологии Платформы Макетирование Монтаж BEAM-роботов Как сделать робота Как сделать простейшего робота в домашних условиях Как сделать простого робота на одной микросхеме Как создать робота с логической схемой Создание робота для поиска света с элементами логики Робот своими руками, избегающий препятствия Самодельный рисующий робот. Основы Датчик света. Фототранзистор, фотодиод. Как работают фототранзистор и фотодиод. Включение фототранзистора. Фототранзистор и фотодиод — это электронные приборы, реагирующие на свет. Обозначение двухвыводного NPN-фототранзистора на схемах. Стрелки показывают падающий свет на базу, обозначенную короткой толстой линией. Фототранзистор и его выводы.

Массив фотодиодов VTA1616H-L-SC-02-0

Светодиод — это полупроводниковый прибор, который излучает свет при пропускании через него тока в прямом направлении. Светодиод в электрической цепи ведёт себя также как обычный диод , только прямое напряжение светодиода в зависимости от типа светодиода составляет от 1,5 до 2,5 В, то есть при прямом включении светодиода падение напряжения на нём составляет 1,5…2,5 В. Этот эффект иногда используется в стабилизаторах напряжения, когда требуется получить стабильное напряжение в диапазоне 1,5…2,5 В см. Рабочий ток светодиода лежит обычно в диапазоне 5…20 мА, поэтому практически во всех случаях питание светодиода выполняется через гасящий резистор.

Маркировка несет в себе информацию о светодиоде, и каждый производитель закладывает в нее свои данные.

Фотодиод обозначение на схеме

Датчики окружающего света ДОС или англ. Они чаще всего встречаются в промышленном освещении, бытовой электронике и автомобильных системах. Но в последнее время замечено увеличение их использования и в портативных устройствах оборудованных дисплеем, например смартфонах, что в основном связано с появлением ALS на микросхемах, значительно упростивших реализацию автоматического регулирования уровня яркости подсветки дисплея. Помимо улучшения визуальных качеств дисплеев, применение схемных решений с использованием датчиков окружающего света позволяет значительно улучшить и показатели энергопотребления этих устройств. Одной из основных задач подбор датчиков окружающего света для LCD дисплеев с возможностью обнаружения длин волн, видимых человеческому глазу — нм.

Светодиоды и фотодиоды

Фотоэлектрическими называют электронные приборы, преобразующие энергию излучения в электрическую энергию. Такие приборы могут строиться на фотоэффекте как в вакууме или газе, так и в полупроводнике. В настоящее время наибольшее распространение получили фотоэлектрические приборы, принцип действия которых основан на внутреннем фотоэффекте в полупроводнике. Суть его заключается в увеличении концентрации свободных носителей заряда под действием внешнего света, а следовательно, проводимости полупроводниковых материалов. Получаемая таким образом проводимость называется фотопроводимостью.

Основные технические параметры фотодиода КДФА: • Фототок, мкА, не Справочник, характеристики, параметры, маркировка, цоколевка: 1НТ

Почему дисплеи могут реагировать на изменение окружающего освещения?

Фото диод , работа которого основана на фотовольтаическом эффекте разделение электронов и дырок в p- и n-области, за счёт чего образуется заряд и ЭДС , называется солнечным элементом. При воздействии квантов излучения в базе происходит генерация свободных носителей, которые устремляются к границе p-n-перехода. Ширина базы n-область делается такой, чтобы дырки не успевали рекомбинировать до перехода в p-область. Быстродействие фотодиода определяется скоростью разделения носителей полем p-n-перехода и ёмкостью p-n-перехода C p-n.

Исчерпывающая информация о фотодиодах

Основа действия фотодиодных элементов — внутренний фотоэффект. Он заключается в возникновении в полупроводнике под воздействием светового потока неравновесных электронов и дырок то есть атомов с пространством для электронов , которые формируют фотоэлектродвижущую силу. Если полупроводник находится в темноте, то его свойства аналогичны обычному диоду. При прозванивании тестером в отсутствии освещения результаты будут аналогичны тестированию обычного диода. В прямом направлении будет присутствовать маленькое сопротивление, в обратном — стрелка останется на нуле.

Радиотехника начинающим перейти в раздел.

Фотодиод — это полупроводниковый диод, у которого ток зависит от освещенности. Обычно под этим током подразумевают обратный ток фотодиода, потому что его зависимость от освещенности выражена на порядки сильнее, чем прямого тока. В дальнейшем мы будем говорить именно про обратный ток. В общем случае фотодиод представляет собой p-n переход, открытый для светового излучения. Под воздействием света в области p-n перехода генерируются носители заряда электроны и дырки , которые проходят через него и вызывают напряжение на выводах фотодиода или протекание тока в замкнутой цепи. Фотодиод, в зависимости от его материала, предназначен для регистрации светового потока в инфракрасном, оптическом и ультрафиолетовом диапазоне длин волн. Фотодиоды изготавливают из кремния, германия, арсенида галлия, арсенида галлия индия и других материалов.

Под диодом обычно понимают электровакуумные или полупроводниковые приборы, которые пропускают переменный электрический ток только в одном направлении и имеют два контакта для включения в электрическую цепь. Односторонняя проводимость диода является его основным свойством. Это свойство и определяет назначение диода:.

Маркировка и монтаж светодиодов

Светоизлучающие
диоды маркируются цветовым кодом (табл.
1).

Таблица 1. Маркировка
светодиодов

Светодиоды
бывают почти всех цветов: красный,
оранжевый, желтый, желтый, зеленый, синий
и белый.

Цвет светодиодов
определяется типом полупроводникового
материала, из которого он сделан, а не
цветом пластика его корпуса. Светодиоды
любых цветов бывают в бесцветном корпусе,
в таком случае цвет можно узнать только
включив его.

Перед пайкой
светодиодов необходимо снять с себя
статическое электричество (например
прикоснуться к батарее отопления
помещения.)

Рекомендуется
использовать паяльник не мощнее 25Ватт
и температура его должна поддерживаться
на уровне 315º. Пайка производится в
течении 2-ух секунд. Нужно предостеречь
эпоксидное покрытие светодиода (верхнюю
светоизлучающую часть) от прикосновений
паяльником, иначе она может расплавиться.
Не рекомендуется механически воздействовать
на поверхность светодиода при пайке,
допустим, надавливать прижимать пальцем.

Пайка светодиода
считается законченной, когда его
температура не превышает 40ºC, после
этого можно подавать на него ток. Это
связано с тем, что кристаллы светодиода
испытывают термический стресс во время
пайки, должны остыть перед включением
и плавно нагреваются во время работы.

I Рисунок 4. Условное обозначение на схемеIi. Фотодиоды

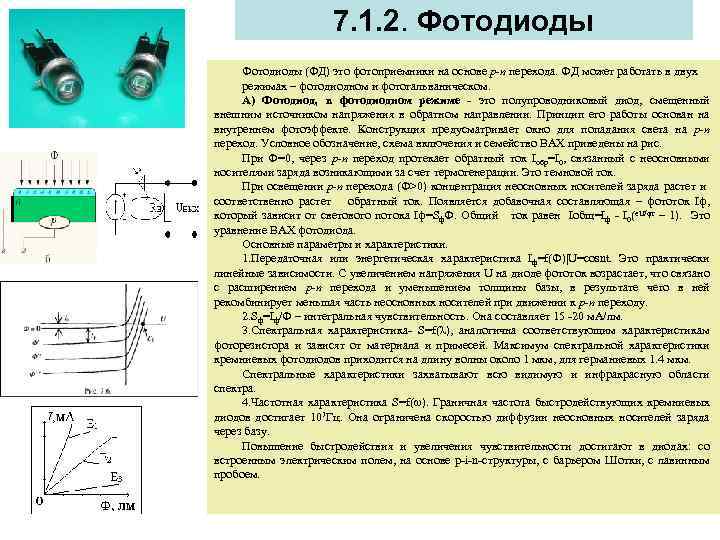

Фотодиод
– это полупроводниковый прибор, который
имеет светочувствительную поверхность.
В зависимости от величины освещённости
этой поверхности, меняется ток через
фотодиод, если на него подано напряжение
(фотодиод включается в обратном
направлении). Этот эффект используется
в различных оптических датчиках.

Фотодиод может
работать и в режиме генерации электроэнергии
(солнечные батареи). В этом случае
напряжение на светодиод не подаётся, а
наоборот, снимается. Это называется
фотогальванический режим.

Принцип работы
фотодиода определяется выбранным
режимом. В фотодиодном режиме фотодиод
может работать как датчик освещённости.
В фотогальваническом – как источник
электроэнергии. Конечно, один фотодиод
– это очень слабый источник электроэнергии.
Для того чтобы получить хоть какую-то
реальную энергию, нужно включить вместе
десятки и сотни фотодиодов. Отсюда и
внушительные размеры солнечных батарей.

Типы фотодиодов

p-i-n фотодиод

В p-i-n структуре
средняя i-область заключена между двумя
областями противоположной проводимости.
При достаточно большом напряжении оно
пронизывает i-область, и свободные
носители, появившееся за счет фотонов
при облучении, ускоряются электрическим
полем p-n переходов. Это дает выигрыш в
быстродействии и чувствительности

Фотодиод Шоттки

п

Рисунок 5.

Условное обозначение
на схеме фотодиода Шоттки

олупроводниковый
диод с
малым падением напряжения при прямом
включении. Назван в честь
немецкого
физика
Вальтера
Шоттки. Диоды Шоттки используют
переход металл-полупроводник в
качествебарьера
Шоттки(вместоp-n
перехода, как у обычных диодов).

Лавинный фотодиод

высокочувствительные
полупроводниковые приборы, преобразующие
свет в электрический сигнал за
счёт фотоэффекта.
Их можно рассматривать в
качествефотоприёмников,
обеспечивающих внутреннее усиление
посредствомэффекта
лавинного умножения. С функциональной
точки зрения они являются твердотельными
аналогамифотоумножителей.
Лавинные фотодиоды обладают большей
чувствительностью по сравнению с другими
полупроводниковыми фотоприёмниками,
что позволяет использовать их для
регистрации малых световых мощностей.

Фотодиод с
гетероструктурой

Гетеропереходом
называют слой, возникающий на границе
двух полупроводников с разной шириной
запрещённой зоны. Один слой р+ играет
роль «приёмного окна». Заряды генерируются
в центральной области. За счет подбора
полупроводников с различной шириной
запрещённой зоны можно перекрыть весь
диапазон длин волн. Недостаток —
сложность изготовления.

Основные характеристики фотодиода PIN | Часто задаваемые вопросы

1. Каков срок службы кремниевых фотодиодов?
2. Меняется ли чувствительность со временем?
3. Изменяется ли темновой ток со временем?
4. Какой выходной сигнал фотодиода?
5. Насколько линейным является выходной фототок в режиме источника тока?
6. Тогда каков динамический диапазон кремниевых фотодиодов?
7. В чем разница между линейной ПЗС-матрицей МОП и линейной матрицей фотодиодов?
8. Какова скорость отклика от устройства к устройству?
9. Может ли OSI Optoelectronics предоставить фотодиоды с согласованной чувствительностью?
10. Внешняя часть активной области полностью нечувствительна к свету?
11. Как можно уменьшить поглощение света в неактивной области?
12. В чем разница между фотопроводящим (ПК) и фотогальваническим (PV) режимами?
13. Какой режим (PV или ПК) следует использовать для моего приложения?
14. Как изменить обратное смещение фотодиода?
15. Какое обратное смещение следует применить?
16. Но как мне узнать, какого смещения достаточно для работы в определенной полосе пропускания?
17. Что произойдет, если на фотодиод подается напряжение, превышающее указанное максимальное обратное смещение?
18. Приводит ли это к необратимому повреждению фотодиода?
19. Что произойдет, если по ошибке фотодиод будет смещен в прямом направлении?
20. Используется ли особый тип источника питания для смещения фотодиода?
21. Почему некоторые устройства рассчитаны на темновой ток, а другие — на шунтирующее сопротивление?

1. Каков срок службы кремниевых фотодиодов?
Фотодетекторы служат в течение неопределенного периода времени при правильном использовании и соответствии спецификациям. Однако в некоторых случаях фотодиоды могут подвергаться оптическим, электрическим, механическим и/или термическим нагрузкам за пределами указанных диапазонов, что ограничивает их срок службы.

2. Меняется ли чувствительность со временем?
В герметичных извещателях, таких как металлические корпуса TO, чувствительность со временем не изменится. Однако в негерметичных устройствах атмосферные загрязняющие вещества, а также влага могут распространяться в активную зону и приводить к образованию центров захвата, вызывающих короткое замыкание в переходе.

3. Изменяется ли темновой ток со временем?
Поверхностная составляющая темнового тока может меняться со временем из-за влажности окружающей среды. Он также чувствителен к чистоте поверхности, загрязнению поверхности, т. Е. Натрий из смазки для рук может значительно увеличить темновой ток. Объемный темновой ток не должен увеличиваться со временем.

Вернуться к началу

4. Каков выходной сигнал фотодиода?
Фотодиод работает как источник напряжения, а также как источник тока в ответ на падающий свет в диапазоне длин волн от 200 нм до 1100 нм. Измерение тока предпочтительнее, поскольку выходной ток изменяется линейно с мощностью падающего света. Выходное напряжение, однако, изменяется логарифмически с мощностью падающего света.

5. Насколько линейным является выходной фототок в режиме источника тока?
Обычно это линейная величина от нескольких пикоампер до нескольких миллиампер.

Вернуться к началу

6. Каков динамический диапазон типичного кремниевого фотодиода?
Динамический диапазон — это диапазон мощности падающего света, в котором выходной ток фотодиода линейно связан с входной мощностью и иногда выражается в децибелах:

Этот диапазон для типичного устройства составляет от 1 пиковатт до 10 милливатт, или 100 дБ

7. В чем разница между линейной матрицей ПЗС МОП и линейной матрицей фотодиодов?
Основное различие между ними заключается в схеме считывания выходного сигнала с каждого элемента линейной решетки. В устройстве с зарядовой связью (ПЗС) сигнал (заряд) передается от одного элемента к следующему по строке до тех пор, пока не достигнет конца, где он последовательно считывается с временным мультиплексированием. В фотодиодной матрице (PDA) сигнал (ток) выводится на уникальный анод и катод каждого элемента. Поэтому сигнал для КПК можно считывать одновременно, а не последовательно и мультиплексно.

Вернуться к началу

8. Какова скорость отклика от устройства к устройству?
соответствие от устройства к устройству для элементов нашего каталога указано с 10%.

9. Может ли OSI Optoelectronics поставлять фотодиоды с согласованной чувствительностью?
Компания OSI Optoelectronics за дополнительную плату может предоставить фотодиоды, согласующие чувствительность в пределах указанного допуска на определенной длине волны. Свяжитесь с Application Group для получения информации о ваших конкретных требованиях.

Вернуться к началу

10. Внешняя часть активной области полностью нечувствительна к свету?
Нет. Свет, излучаемый на неактивную область, примыкающую к активной области, может генерировать небольшой фототок в детекторе. Величина этого сигнала зависит от многих параметров, таких как длина волны излучения, приложенное смещение и количество света, падающего на активную область, а также расстояние от активной области.

11. Как уменьшить поглощение света в неактивной области?
Неактивная область кремния также поглощает свет и вносит свой вклад в общий фототок. Если этот вклад нежелателен, на неактивную область можно нанести металлический экран и/или черный полиамидный слой как часть процесса изготовления полупроводниковой пластины.

Вернуться к началу

12. В чем разница между фотопроводящим (ПК) и фотогальваническим (PV) режимами?
В фотогальваническом режиме фотодиод не работает и не смещается. Он просто действует как солнечный зов, который преобразует свет в электричество. Однако в фотопроводящем режиме фотодиод может иметь обратное смещение при напряжении вплоть до указанного максимального обратного напряжения.

13. Какой режим (PV или ПК) следует использовать для моего приложения?
Применение обратного смещения в режиме ПК вносит дополнительный шумовой ток к генерируемому фототоку, что снижает отношение сигнал/шум. Следовательно, рассмотрите возможность использования фотодиода в режиме ПК для высокоскоростных приложений (более 350 кГц) и/или в приложениях, требующих широкого динамического диапазона. Для обнаружения слабого сигнала режим PV является предпочтительным режимом работы.

Наверх

14. Как сделать обратное смещение фотодиода?
Обратное смещение фотодиода достигается путем установки на катоде детектора более высокого электрического потенциала, чем на аноде. Другими словами, приложение отрицательного напряжения к аноду.

15. Какое обратное смещение следует применить?
Применяйте достаточно высокое обратное смещение только для того, чтобы получить полосу пропускания, но достаточно низкую, чтобы избежать риска достижения обратного напряжения пробоя. Увеличение обратного напряжения увеличивает быстродействие фотодиода за счет уменьшения емкости перехода.

Вернуться к началу

16. Но как мне узнать, какого смещения достаточно для работы в определенной полосе пропускания?
Как правило, необходимое смещение для определенного времени нарастания (или полосы пропускания) можно рассчитать по времени нарастания, указанному при другом напряжении, с помощью следующего соотношения:
Например, если нарастание определенного фотодиода при -5 В составляет 100 нс, а приложению требуется 45 нс, требуемое смещение составляет около -25 В. Используйте -0,3 В при работе в фотогальваническом режиме.

17. Что произойдет, если на фотодиод подается напряжение, превышающее указанное максимальное обратное смещение?
В устройстве может возникнуть пробой обратного смещения, если смещение превысит указанное максимальное значение, через устройство будет протекать большой ток, что может привести к разрушению фотодиода. Мы не рекомендуем использовать это устройство таким образом.

Вернуться к началу

18. Приводит ли это к необратимому повреждению фотодиода?
Да.

19. Что произойдет, если по ошибке фотодиод будет смещен в прямом направлении?
Фотодиоды при прямом смещении (положительное напряжение на аноде) со смещением более 0,7 В проводят значительный ток. Если ток превышает определенный пороговый уровень или если время проводимости превышает указанную величину, устройство может быть необратимо повреждено. В собранном виде алюминиевый соединительный провод сгорит, если прямой ток превысит 100 мА.

Вернуться к началу

20. Используется ли особый тип источника питания для смещения фотодиода?
Стабильный источник постоянного напряжения — это все, что требуется для обратного смещения фотодиода. Требования к источнику тока минимальны, так как устройство вырабатывает собственный ток.

21.
