Цоколи и типоразмеры автоламп
Поменять сгоревшую в машине лампу, — что может быть проще? Но когда вы откроете каталог автомобильных ламп и увидите всё многообразие маркировок и цоколей… Почти сотня типоразмеров! Оказывается, что подбор автолампы — нетривиальная задача. Попробуем разобраться в маркировке автомобильных ламп и рассмотрим наиболее популярные типоразмеры и цоколи.
Маркировка ECE и цоколи
Ламп в автомобиле множество, и все они разные, — необходимость единой маркировки для светотехники очевидна. Наиболее популярной стала европейская система маркировки, разработанная Европейской экономической комиссией (ЕСЕ). Одноименный стандарт ЕСЕ разделяет все лампы на типоразмеры — то, что в обиходе называют цоколем. На самом деле цоколь маркируется иначе: известные всем автомобилистам обозначения Н1 или НВ3, — это типоразмеры ЕСЕ, а не цоколи. Хотя в большинстве случаев у ламп с разными типоразмерами и цоколи будут отличаться.
Почему не сделать два-три стандартных типа автомобильных цоколей и, скажем, пять типоразмеров ламп? Потому что у светотехники в головном свете, противотуманных фарах, габаритных огнях, салонном освещении и подсветке приборов принципиально разные задачи и условия работы (вибрации, энергопотребление, теплоотвод и т. д.). Фактически, место установки диктует, как размещать лампу, чтобы она светила в нужном направлении и надежно удерживалась. За это отвечают цоколь и патрон.
Для каждого типоразмера ламп утвержден стандарт технических показателей. Например, галогенная 12-вольтовая лампа типа H7 имеет номинальную мощность 55 ватт и световой поток около 1500 люмен, а лампа H8 на те же 12 вольт — номинальную мощность уже 35 ватт и световой поток примерно 800 люмен. Благодаря этому слишком мощная лампа не может быть установлена в неподходящее место, — конечно, если производитель лампы соблюдает стандарты ECE.
Автомобильные лампы
Расшифровка маркировки ECE
В маркировке ЕСЕ зашифрованы не только характеристики, но и технические особенности ламп:
- Т — миниатюрная цокольная лампа (например, T4W — миниатюрная цокольная лампа мощностью 4 Вт).
- R —лампа с 15-милиметровым цоколем и колбой до 19 мм в диаметре (R5W, например).
- P — лампа с 15-милиметровым цоколем и колбой побольше, чем у R, до 26,5 мм в диаметре (распространены, например, P21W).
- Н — изначально галогенная лампа (Halogen). Но в последнее время именно под этой маркировкой выпускают светодиодные и ксеноновые лампы, форма и цоколь которых соответствуют галогенному «оригиналу».
- HB — галогенная лампа, соответствующая американскому стандарту. У таких ламп своеобразная форма цоколя.
- D — ксеноновая лампа.
- Y —лампа имеет желтый (у некоторых производителей скорее оранжевый) цвет колбы (например, PY21W — лампа с цоколем в 15 мм и колбой до 26,5 мм в диаметре, желтая, мощностью 21 ватт).
- R — лампа с красной колбой (например, PR21W — лампа с цоколем в 15 мм и колбой до 26,5 мм в диаметре, красная, мощностью 21 ватт).
- С — стеклянная колба лампы находится между двумя цоколями (софитная лампа).
Кроме того, в маркировке лампы присутствует отдельная маркировка цоколя по международному стандарту IEC и DIN. Самые распространенные цоколи обозначают так:
- P — лампа фланцевая.
- ВА — лампа штифтовая, штифты расположены симметрично.
- ВАХ — лампа штифтовая со смещением одного из штифтов по радиусу (то есть по оси Х на координатной плоскости).
- BAY —лампа штифтовая со смещением одного из штифтов по высоте (то есть по оси Y на координатной плоскости).
- BAZ — лампа штифтовая со смещением одного из штифтов по высоте и радиусу (то есть по оси Z на координатной плоскости).
- SV — лампа софитная (с двух сторон цоколь).
- E —лампа с резьбовым цоколем.
- W — лампа со стеклянным цоколем.
Очень часто производители добавляют в описание софитных ламп слово Festoon. Оно ставит многих в тупик, — ходят разные мифы, например, что это еще одно название ламп C5W-C10W или указание на нестандартный цоколь (хотя «нестандартность» маркируется буквой Х). На самом деле это просто другое обозначение софитной лампы, принятое у некоторых производителей.
В конце маркировки может быть еще одна строчная (в отличие от прочих, заглавных) буква, она обозначает число изолированных от цоколя контактов лампы: s (single) — один; d (double ) — два, t (triple) — три, q (quatro) — четыре, p (penta) — пять. Например, цоколь BAY15d — штифтовый, со смещением одного из штифтов по высоте, диаметром 15 мм, двухконтактный.
Колба лампы также стандартизирована и имеет специальные обозначения:
- В — овальная;
- RP — узкая внизу, широкая вверху;
- S — в форме баклажана;
- G — круглая;
- Т — продолговатая.
Типоразмеры автомобильных ламп
Рассмотрим наиболее ходовые типоразмеры ламп, встречающиеся в автомобилях. На иллюстрациях — примеры, но у разных производителей лампы одного типоразмера могут отличаться: и внешне, и технически.
Важно понимать, что по мере развития технологий и появления новых типов ламп (газоразрядных, светодиодных) их маркировка уже не строго описывает характеристики, а служит лишь для удобства подбора. Например, исходно галогенную лампу h5 вы можете найти и в ксеноновом, и в светодиодном исполнении. Но если ваши фары рассчитаны на типоразмер h5, то вы можете установить аналоги любой конструкции, имеющие ту же маркировку.
D1S
Газоразрядная (ксеноновая) лампа первого поколения, объединенная с модулем зажигания, для прожекторной оптической системы. Дает как ближний, так и дальний свет. Используется с цоколем PK32d-2. Потребляемая мощность — 35 ватт, расчетное напряжение — 85 вольт.
D1R
Газоразрядная (ксеноновая) лампа первого поколения, объединенная с модулем зажигания, для рефлекторной оптической системы. Дает как ближний, так и дальний свет. Используется с цоколем PK32d-3. Потребляемая мощность — 35 ватт, расчетное напряжение — 85 вольт.
D2R
Газоразрядная (ксеноновая) лампа второго поколения для рефлекторной оптической системы. Дает как ближний, так и дальний свет. Используется с цоколем P32d-3. Потребляемая мощность — 35 ватт, расчетное напряжение — 85 вольт.
D2S
Газоразрядная (ксеноновая) лампа второго поколения для прожекторной оптической системы. Дает как ближний, так и дальний свет. Используется с цоколем P32d-2. Потребляемая мощность — 35 ватт, расчетное напряжение — 85 вольт.
D3S
Газоразрядная (ксеноновая) лампа третьего поколения для прожекторной оптической системы. Дает как ближний, так и дальний свет. Используется с цоколем PK32d-5. Потребляемая мощность — 35 ватт, а вот расчетное напряжение уже меньше, чем у аналогичных ламп первого и второго поколения: не 85, а лишь 42 вольта, то есть вдвое меньше.
D4R
Газоразрядная (ксеноновая) лампа четвертого поколения для рефлекторной оптической системы. Дает как ближний, так и дальний свет. Используется с цоколем P32d-6. Потребляемая мощность — 35 ватт, расчетное напряжение — 42 вольта.
D4S
Газоразрядная (ксеноновая) лампа четвертого поколения для прожекторной оптической системы. Дает как ближний, так и дальний свет. Используется с цоколем P32d-5. Потребляемая мощность — 35 ватт, расчетное напряжение — 42 вольта.
h2
Галогенная лампа, рассчитана на мощность от 55 Вт (бывает и 70, и 100 Вт) и напряжение 12 В. Обычно используется в противотуманных фарах, реже — в дальнем свете. Очень маленькая и для своего размера весьма мощная.
h3
Редкая галогенная лампа, которая используется в противотуманных фонарях и дополнительном освещении некоторых французских автомобилей. Имеет мощность 55 ватт и довольно необычный цоколь X511.
h4
Галогенная лампа, рассчитана на мощность от 55 Вт и напряжение 12 В. Применяется так же, как Н1, и выглядит похоже, но цоколь у нее не только другой формы, но и другого диаметра, чем у Н1.
h4C
Галогенная лампа, рассчитана на мощность от 55 Вт и напряжение 12 В. От лампы Н3 отличается наличием одной верхней спирали. Соответственно, у неё совсем другой цоколь.
h5, h5B, h5U, HB2(9003)
Двухнитевая галогенная лампа для рефлекторной фары. Одна спираль предназначена для дальнего света, другая — для ближнего, причем последняя сбоку оснащена рефлектором, устраняющим паразитную засветку. Рассчитана на напряжение в 12 вольт, потребляемая мощность 60/55 Вт. В этом же типоразмере есть (и зачастую маркируются отдельно) лампы со специфическим цоколем IH01. IH01 — это не типоразмер, а именно цоколь лампы Н4, конкретно — разновидности Н4В, причем такие лампы ставятся в любой разъем для Н4.
Существует так же h5U, которая имеет точно такие же размеры и цоколь, как у стандартной h5, но на колбу нанесено специальное покрытие, снижающее воздействие УФ-лучей на пластиковые поверхности фар.
HB2(9003) идентична и взаимозаменяема с h5, отличия кроются лишь в немного изменённых, по американским стандартам, параметрах светоодачи.
H7
Однонитевая галогенная лампа, рассчитана на напряжение 12 В, потребляемая мощность 55 Вт. Обычно используется в ближнем, реже — в дальнем свете, противотуманных фарах. Появилась сравнительно недавно и поэтому встречается в автомобилях, оборудованных так называемыми фарами свободной формы.
H8, H9 и h21
Эти три типоразмера стоит рассмотреть вместе, так как внешне они совершенно одинаковые. Внешнее отличие у них лишь в конфигурации разъема, причем к разъему для Н9 можно подключить только Н9, а в разъемы Н8 и Н11 войдет любая из этих ламп (особенно если приложить усилие). Это нередко путает автолюбителей, возникает ощущение, что эти лампы взаимозаменяемы. Но это не так.
У этих ламп разная мощность и, соответственно, разная интенсивность светового потока. У Н8 мощность 35 Вт, у Н9 — 65 Вт, у Н11 — 55 Вт. Н8 обычно используют в противотуманных фарах и для ближнего света, Н9 — преимущественно для дальнего, Н11 — для дальнего и для противотуманных фар, рассчитанных на такие лампы. Часто автолюбители ставят вместо Н8 более мощную Н11, но надо понимать, что лампу большей мощности могут не выдержать проводка, рассеиватель и отражатель фары, — такая замена потенциально опасна.
h20
Галогенные лампы, обычно используются в противотуманных фарах. Мощность бывает разная, чаще всего — от 42 до 65 Вт, хотя потребляемая мощность может быть значительно меньше, потому что в этом типоразмере очень широк ассортимент светодиодных ламп.
h25
Галогенная двухнитевая лампа головного света с цоколем PGJ23t-1. В основном режиме предназначена для дальнего света (мощность 55 ватт), а в дополнительном может использоваться как ДХО с мощностью 15 ватт.
H6W
Компактная галогенная лампа для поворотников, стоп-сигналов и огней заднего хода. Внешне очень похожа на h20W, но имеет другой цоколь (BAX9s) и меньшую потребляемую мощность (6 ватт).
h20W
Галогенная лампа, используется в габаритных и стояночных огнях, огнях заднего хода, в поворотниках, а также для подсветки багажника, номерного знака и салона. Потребляемая мощность — 10 ватт.
h23
Галогенная лампа головного света, потребляемая мощность 60/55 Вт. Используется как в ближнем, так и в дальнем свете, однако обращайте внимание на описание товара: некоторые производители делают такие лампы только для ближнего света.
h26
Галогенная лампа для противотуманных фар, можно встретить разную мощность: от 19 до 55 Вт. Нередко вместо нее пытаются ставить Н8 или Н11, потому что они более распространены (легче купить), дешевле и зачастую мощнее, но пластиковые детали фары, проводка и даже стекло могут не выдержать высокой рабочей температуры лампы. Такая замена потенциально опасна.
h28
Галогенная лампа для ближнего и дальнего света, довольно мощная: 65 Вт, при этом небольшая — диаметр стеклянной колбы всего 11 мм, цоколь же более чем вдвое шире — 26 мм в диаметре.
h29
Внешне сильно похожа на h5, имеет такую же мощность, но немного отличаются цоколем. Устанавливается на новое поколение Lada Granta и на некоторые корейские автомобили.
h31W
Галогенная лампа, используется в огнях заднего хода, поворотниках, стоп-сигнале, задних ПТФ и для освещения салона. Потребляемая мощность 21 Вт, а вот напряжение может различаться: бывают лампы, рассчитанные на 12 и на 24 В, обращайте на это внимание при покупке.
HY21W
Галогенная лампа, отличается от h31W только тем, что стеклянная колба желтого или оранжевого цвета. Используется в указателях поворота.
h37W/1 и h37W/2 (886, 894)
Галогенные лампы для противотуманных фар, применяются преимущественно в корейских автомобилях. Разница между ними — в цоколе: у лампы h37W/1 он прямой, а у h37W/2 загнут под углом в 90°. Потребляемая мощность в данном случае совпадает с маркировкой и составляет 27 Вт. Существуют так же другие разновидности лампы h37W/2, отличающиеся мощностью и размером стеклянной колбы: модель 886 имеет мощность 50 ватт, а 894 — 37,5 ватт.
HB1(9004)
Довольно крупная галогенная лампа для ближнего и дальнего света. Работает в двух режимах с мощностью 45 и 65 ватт соответственно.
HB3(9005)
Лампы мощностью 65 Вт, обычно используются в ПТФ или для дальнего света. Бывают лампы с такой же маркировкой, но значительно менее мощные, предназначенные только для дневных ходовых огней (ДХО). Поэтому при покупке обращайте внимание на мощность.
HB4(9006)
Лампы мощностью 55 Вт, предназначенные в основном для ПТФ. Однако можно встретить более дешевые и менее мощные аналоги с такой же маркировкой, они подходят только для ДХО.
HB4A(9006XS)
Галогенная лампа, по характеристикам соответствующая стандартной HB4, но отличается прямой контактной частью.
HB5(9007)
Галогенная двухнитевая лампа для головного освещения, внешне похожая на HB1, но имеет другой цоколь и большую мощность в режиме ближнего света. Наиболее часто встречается на автомобилях американского производства.
HIR2
Довольно редкие лампы, используемые так же, как HB3/HB4 и даже внешне на них похожие. Из-за этого многие автолюбители предпочитают купить более распространённую HB3/HB4 и обработать ее напильником, чтобы она вошла в разъем. Так как значительной разницы в мощности здесь нет, такой подход имеет право на жизнь, хотя купить лампы HIR2 и установить их без переделок все-таки проще.
HR2 и R2
Галогенные лампы с двумя нитями накаливания, предназначенные для головного света. Применяются как в легковых автомобилях, так и в мотоциклах и грузовиках. R2 имеет большую сферическую колбу и мощность 45/40 ватт. Так же существуют модели с более высокими показателям мощности. Вариант HR2 с цилиндрической колбой внешне легко спутать с популярной h5, но она не является её заменой, поскольку имеет другой цоколь.
M5
Двухнитевая лампа, рассчитанная на мощность 35 Вт (одинаковую для обеих нитей), предназначена для установки в головной свет мотоциклетных фар.
P13W
Используются в ДХО, реже в ПТФ. Мощность небольшая и обычно составляет 13–17 Вт. Обратите внимание, что такие лампы бывают для напряжения 12 В и 24 В.
P21W
Лампы дополнительного освещения: стоп-сигналов, указателей поворота, габаритных и стояночных огней, ДХО, подсветки багажника и номерного знака. Мощность, как указано в маркировке, 21 Вт. Обратите внимание, что такие лампы бывают рассчитаны на разное напряжение: 12 и 24 В.
PY21W
Лампы желтого или оранжевого цвета, мощностью 21 Вт, у второй разновидности две нити, и вторая рассчитана на мощность 5 Вт. Используются в указателях поворота.
PR21W
Лампы с цоколем диаметром 15 мм и красной стеклянной колбой диаметром до 26,5 мм, мощностью 21 Вт. Используются в стоп-сигналах.
P21/4W и P21/5W
Лампы дополнительного освещения: стоп-сигналов, указателей поворота, габаритных и стояночных огней, ДХО, подсветки багажника и номерного знака. Мощность, как указано в маркировке, 21 Вт. Обратите внимание, что такие лампы бывают рассчитаны на разное напряжение: 12 и 24 В. Лампы P21/4W и P21/5W отличаются лишь тем, что они двухнитевые, их вторая нить имеет мощность 4 Вт и 5 Вт соответственно. За счет этого у ламп разные цоколи.
PY21/5W
Лампы желтого или оранжевого цвета, мощностью 21 Вт, вторая нить рассчитана на мощность 5 Вт. Используются в указателях поворота.
PR21/5W
Лампы с цоколем диаметром 15 мм и красной стеклянной колбой диаметром до 26,5 мм, мощностью 21 Вт, вторая нить имеет мощность 5 Вт. Используются в стоп-сигналах.
P27W и P27/7W
Это лампы дополнительного освещения, могут использоваться в габаритных и стояночных огнях, указателях поворота и ДХО. Бывают одно- и двухнитевые варианты (отличаются цоколями соответственно). Мощность указана в маркировке: 27 и 7 Вт. Обратите внимание, что лампы могут быть рассчитаны на разное напряжение: 12 и 24 В.
PY27/7W
Двухнитевая лампа желтого или оранжевого цвета, мощность одной нити 27 Вт, второй — 7 Вт. Используется в указателях поворота.
PCY16W
Такая необычная маркировка означает, что перед нами лампа с 15-милиметровым цоколем и колбой оранжевого цвета до 26,5 мм в диаметре, с одной верхней спиралью, мощностью 16 Вт. Используется в указателях поворота.
PS19W
Лампа мощностью 19 Вт, используется в ДХО, задних противотуманных фарах, огнях заднего хода. Необычная маркировка обращает внимание на особую «ступенчатую» форму нити накаливания.
PSX26W
Лампы со «ступенчатым» расположением нити накаливания и нестандартным цоколем. В маркировке указана мощность: 26 Вт. Используются в ДХО или ПТФ
PSX24W
Лампы со «ступенчатым» расположением нити накаливания и нестандартным цоколем. В маркировке указана мощность: 24 Вт. Используются в ДХО или ПТФ.
PSY24W, PY24W
Лампы со «ступенчатым» расположением нити накаливания и нестандартным цоколем. В маркировке указана мощность: 24 Вт. Наличие буквы Y указывает на то, что колба желтая или оранжевая. Используются в указателях поворота. Лампы отличаются цоколями
R5W, R10W и R12W
Лампы дополнительного освещения. Используются в габаритных и поворотных огнях, стоп-сигнале, в подсветке салона, багажника, номерного знака, бардачка, в подкапотном освещении. В маркировке указана мощность: соответственно 5, 10 или 12 Вт. Колба лампы до 19 мм в диаметре, цоколь — 15 мм в диаметре.
RY10W
Лампы дополнительного освещения. В маркировке указана мощность: 10 Вт. Колба лампы до 19 мм в диаметре, цоколь — 15 мм в диаметре. Наличие в маркировке буквы Y говорит о том, что лампа желтая или оранжевая и предназначена для указателей поворота.
S2
Это специфическая маркировка ламп головного света для мотоциклов. Двухнитевая лампа рассчитана на мощность 35 Вт (одинаковую для обеих нитей).
T2W, T3W, T4W
Миниатюрные лампы дополнительного освещения, могут применяться в габаритных огнях и указателях поворота, стоп-сигнале, огнях заднего хода, подсветке бардачка, багажника, салона, номерного знака. В маркировке указана их мощность: соответственно 2, 3 и 4 Вт.
T8W
Миниатюрные лампы, похожие на T2W и T4W. Отличаются от них мощностью и формой стеклянной колбы. В маркировке указана их мощность: 8 Вт.
W1.2W, W1.8W, W2W, W2.3W и WBT5
Компактные и маломощные лампы со стеклянным цоколем, используются для подсветки приборной панели и бардачка. Из-за того, что цоколь у них стеклянный, их часто называют бесцокольными. Мощность указана в маркировке: 1.2, 1.8, 2, 2.3 Вт. (WBT5 так же 2 Вт).
W3W, W3.4W, W5W
Очень распространенные лампы дополнительного освещения со стеклянным цоколем. Обычно используются в габаритах и подсветке (бардачка, номера, салона). Мощность указана в маркировке: 3, 3.4, 5 Вт.
WY5W
Очень распространенная лампа дополнительного освещения со стеклянным цоколем. Мощность 5 Вт. WY5W желтого или оранжевого цвета, используется в поворотниках.
W10W, W16W
Внешне отличаются очень мало, практически только размерами стеклянной колбы. Имеют одинаковый цоколь. Используются для ДХО, заднего хода, габаритов, поворотников, подсветки салона, капота, багажника и т.д. Мощность указана в маркировке: 10 и 16 Вт.
W21W
Лампы со стеклянным цоколем, используются для ДХО, заднего хода, габаритов, поворотников, подсветки салона, капота, багажника и т. д. Мощность указана в маркировке: 21 Вт.
WY21W
Лампы со стеклянным цоколем, желтого или оранжевого цвета, используются установки в поворотники. Мощность указана в маркировке: 21 Вт.
W21/5W
Двухнитевая (нити мощностью 21 и 5 Вт) лампа со стеклянным цоколем, используются для ДХО, заднего хода, габаритов, поворотников и т.д.
WY21/5W
Двухнитевая (нити мощностью 21 и 5 Вт) лампа со стеклянным цоколем, желтого или оранжевого цвета, используются для установки в поворотники.
BAX
Миниатюрные лампы с пластиковым (реже металлическим) цоколем, используются для подсветки приборной панели и элементов салона. При покупке обращайте внимание на мощность лампы, которую меняете: она различается в широком диапазоне от 0,1 до 5 Вт.
Festoon (C5W, C10W)
Лампы типоразмера Festoon используются в подсветке: салона, бардачка, багажника и номерных знаков. Существует много видов данных ламп — различаются длиной и диаметром стеклянной части. Некоторые лампы Festoon известны под маркировкой ECE: C5W, C10W. Наиболее распространёнными являются лампы длиной 28, 31, 35-37, 41-43 мм.
Светодиодная плата
Светодиодные платы используются для дополнительной подсветки, наибольшее распространение они получили в качестве дополнительного источника света в салоне и багажнике, но может использоваться и в габаритах, поворотниках, огнях заднего хода. К ним прилагаются разные цоколи, чтобы платы можно было установить в разные детали.
Цоколя автоламп — маркировка и функциональное назначение
Если вы впадаете в ступор при виде кучи маркировок лампочек, то вам будет полезен этот материал. Вы узнаете, какие бывают крепления лампочки, что значат маркировки и как выбрать среди этого то, что нужно для вашего автомобиля.
Что такое цоколь автолампы и его маркировка
Цоколь – металлическая часть лампы с креплением. Он удерживает лампочку в патроне и выполняет две функции – передает ток на нить накаливания и герметизирует колбу.

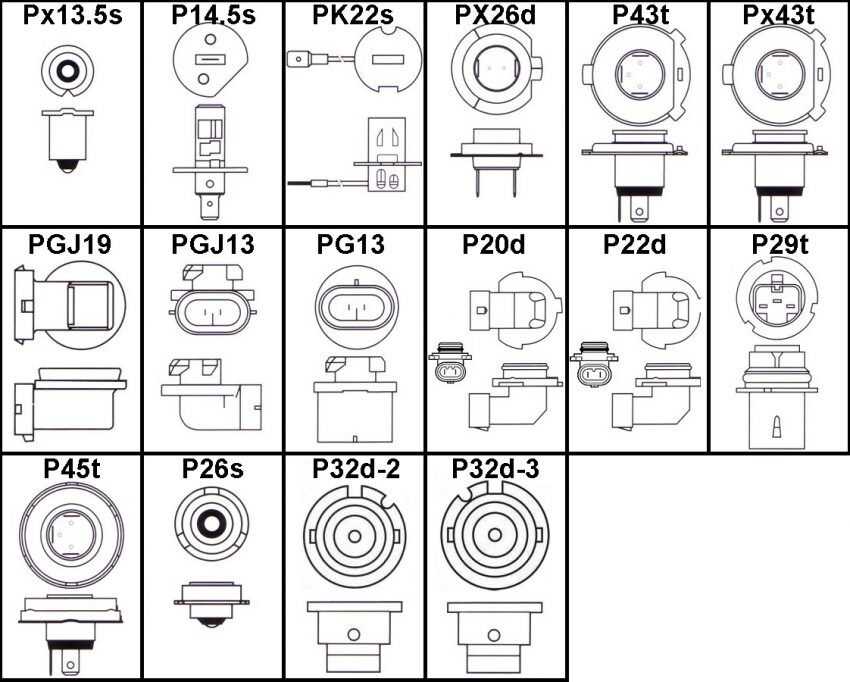

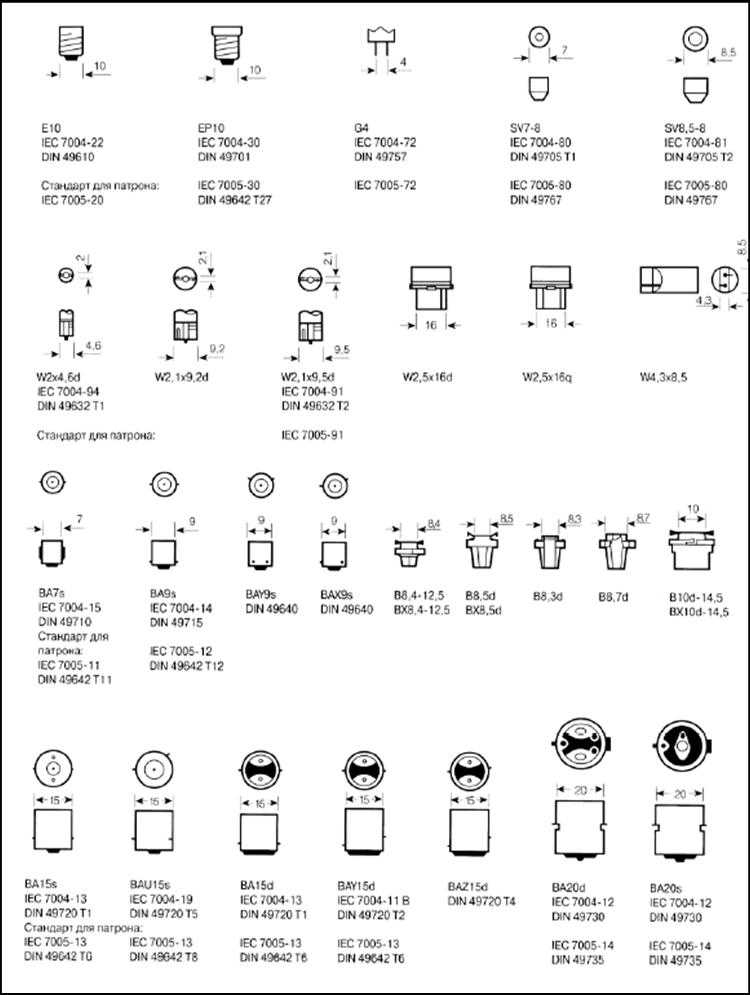

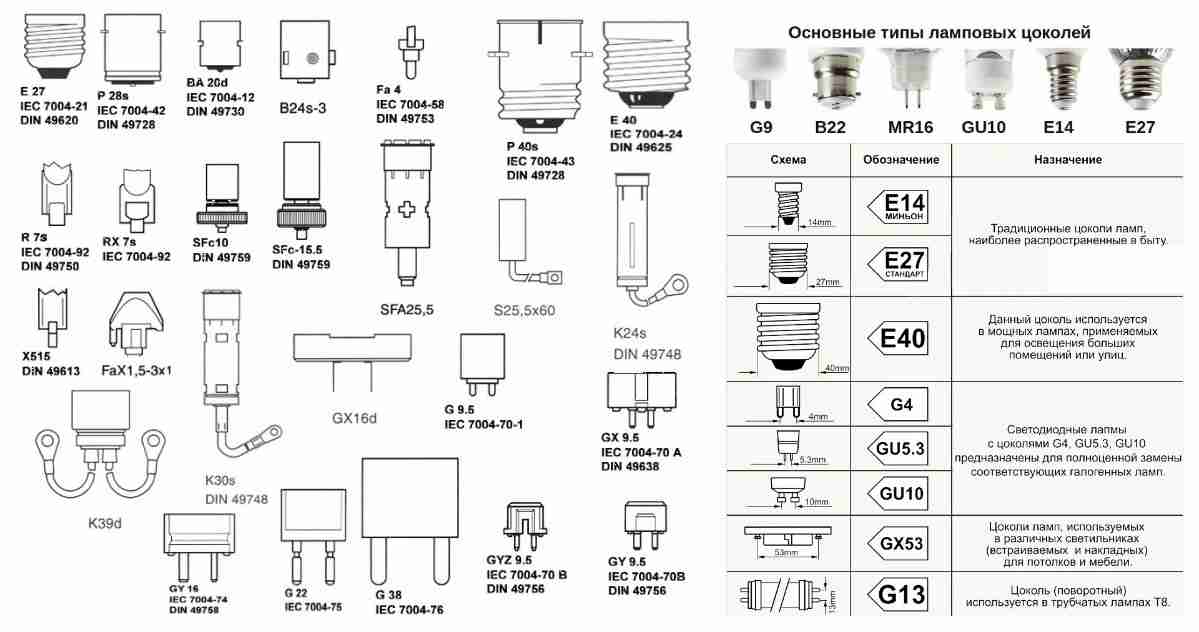

Некоторые из видов цоколей и их базы
Важно отметить, цоколя ксеноновых и светодиодных ламп аналогичны галогенным, поэтому они имеют одинаковую маркировку. Давайте рассмотрим функциональное назначение цоколей автоламп головного освещения, для различных групп фар более подробно: В маркировке используют обозначения S, для линзовой и R, для рефлекторной оптики. Например, в серии D1S – лампы только для линзовых фар, где помимо отражателя есть еще линза. D2R применяется для рефлекторных фар, где только отражатель.
Ближний/дальний свет, головные противотуманные фары — h2, h4, h5, H7, H8, h21, h23, HB3, HB4
Ближний/дальний свет (штатное головное освещение) — D1S, D2S, D3S, D4S, D1R, D2R
Противотуманные фары заднего хода — P21/4W, W21W, P21W, W21/5W, P21/5W
Поворотники — W21W, P21W, PY21W, h31W, W5W, WY5W, W16W
Габаритные огни — W3W, W5W, T4W, R5W, H6W
Огни заднего хода — W16W, W21W, P21W, W21/5W, P21/5W
В мире принята европейская маркировка лампочек. Исходя из нее быстро можно понять, где колба 19 мм, а какая имеет оранжевый свет. Рассмотрим их:
Обозначение
|
Описание
|
T
|
лампа с миниатюрным цоколем
|
R
|
лампочка с диаметром цоколя 15 мм и колбы – 19 мм
|
P
|
диаметр цоколя также 15 мм, а колбы – 26,5 мм
|
W
|
имеет стеклянный цоколь
|
H
|
галогенная лампочка
|
Y
|
стоит перед числом и означает оранжевый цвет колбы
|
D
| штатная ксеноновая лампочка |
После этих обозначений обычно пишут сколько мощности имеет лампочка. Если указано 15W, соответственно в ней 15 Вт. Реже пишут не только мощность, а и напряжение, указывает буквой – V. Для ламп, у которых несколько нитей, мощность пишется на каждую нить.
Например: 15V15/5W – значит что, напряжение у этой лампы – 15, мощность одной нити 15, а второй 5
5 видов крепления цоколя к корпусу и как они обозначаются
Назначение лампы определяется способом ее крепления:
- Фланцевые
Цоколь оснащается ограничителем (фланцем), и ток проводится с помощью плоских контактов.
- Штифтовые
Штифты на цилиндре размещены симметрично, со смещением отдельных элементов. Плюс, что вместо шести фланцевых лампочек, можно поставить десять штифтовых.
- Софитные
Имеют двухсторонний цоколь. Используются в салоне автомобиля, для подсветки номера, в стоп-сигналах и поворотниках.
- Без цоколя
В них цоколь заменяется патроном. Они маленького размера и долго служат.
- Лампы с пластмассовым патроном
Используются для подсветки приборной доски. Контакты в них надежно закреплены, и они не ржавеют и не окисляются. Цоколь не вставится в патрон, если не предназначен для него. Кроме видов крепления важно знать и маркировку присоединения.
Существуют обозначения:
- Р – лампа имеет фланцевый тип цоколя
- ВА – штифтовый тип цоколя. Штифты расположены симметрично
- ВАY – также штифтовый тип, один расположен выше других
- BAZ – штифтовый тип, где есть смещение по радиусу и высоте. Разновидность BAU, где смещение по радиусу
- SV – софитный тип, где два цоколя с противоположных сторон
- Е – цоколь с резьбой на поверхности
Чек лист как правильно подобрать лампу на свой автомобиль
✔️ для начала определитесь какую лампу вы хотите заменить: головного освещения (ближний, дальний или противотуманный свет) или вспомогательного освещения;
✔️ далее вам необходимо определить цоколь лампы, который установлен заводом производителем на вашем автомобиле в соответствующем типе освещения. Сделать это можно 4 способами: первый самый простой — зайти сюда и подобрать по своей марке, модели автомобиля. Второй — посмотреть в документацию на автомобиль. Третий — посетить автосвервис. Четвертый — демонтировать лампочку своего автомобиля и посмотреть маркировку на самой лампочке;
✔️ следующий важный этап — это определить какую лампочку вы хотите поставить: галогенную, ксеноновую (только для головного освещения) или светодиодную;
✔️ далее вам необходимо приобрести соответствующую лампочку и установить на свой автомобиль. Сделать эту процедуру можете сами либо на автосервисе.
Мы разобрали виды, часто встречающиеся маркировки и что они значат. Эти знания помогут вам сориентироваться в большом ассортименте автомобильных ламп. Будь всегда на волне, с RomaxGroup!
Lotus Elise Маркер стороны цоколя, лев. Фары внешние — A121B0043F
Выберите год:
2022
2021
2020
2019
2018
2017
2016
2015
2014
2013
2012
2011
2010
2009 г.
2008 г.
2007 г.
2006 г.
2005 г.
2004 г.
2003 г.
2002 г.
2001 г.
2000 г.
1999 г.
1998 г.
1997 г.
1996 г.
«},»vehicleDescription»:null},»interpret»:{«exampleSearch»:»a121b0043f»,»searchSummary»:»»,»refineSearch»:»»,»searchWordList»:»»,»ukeyMake» :5824,»ukeyModel»:92248,»ukeyCategory»:0,»modelYear»:»ALL»,»nModelYear»:0,»ukeyTrimLevel»:0,»ukeyDriveLine»:0,»searchTerm»:»»,»introduction»:»Найдено точное совпадение для кода запаса \»a121b0043f\».для вашего Lotus elise «,»relatedSearchLink»:»Показать все части Lotus Elise, такие как \»МАРКЕР СТОРОНЫ ЦОКОЛЯ LH\»»,»ukeyModelRange»:0},»cart»:false, «производительность»: true, «аксессуар»: true, «isRelated»: false, «id»: «RelatedProductsComponent», «title»: «RelatedProductsComponent», «стиль»: «», «dataAttributes»: null, «ariaAttributes» :null,»shouldRenderVueComponent»:true,»message»:null,»localizedResources»:{}} };
Добавить в корзину
Выберите опции продукта
Рейтинг дилера:
4,9/5
54
Отзывы
См. отзывы
Твоя цена
$ 12,59
Добавить в корзину
Выберите опции продукта
«},»vehicleDescription»:null},»interpret»:{«exampleSearch»:»a121b0043f»,»searchSummary»:»»,»refineSearch»:»»,»searchWordList»:»»,»ukeyMake»:5824 ,»ukeyModel»:92248,»ukeyCategory»:0,»modelYear»:»ALL»,»nModelYear»:0,»ukeyTrimLevel»:0,»ukeyDriveLine»:0,»searchTerm»:»»,»introduction»:»Найдено точное совпадение для кода запаса \»a121b0043f\».для вашего Lotus elise «,»relatedSearchLink»:»Показать все части Lotus Elise, такие как \»МАРКЕР СТОРОНЫ ЦОКОЛЯ LH\»»,»ukeyModelRange»:0},»cart»:false, «производительность»: false, «аксессуар»: false, «isRelated»: true, «id»: «AlsoBoughtComponent», «title»: «AlsoBoughtComponent», «стиль»: «», «dataAttributes»: null, «ariaAttributes» :null,»shouldRenderVueComponent»:true,»message»:null,»localizedResources»:{}} };
Детали Lotus онлайн
677 S Eton St, Birmingham, MI, 48009
Ralph Lauren RL4350 Plinth Silver, точно подобранный для краски и аэрозольной краски
Как быстро я получу краску, соответствующую Ralph Lauren RL4350 Plinth Silver?
Вся краска изготавливается на заказ. В то время как большинство заказов доставляются в течение 48 часов, время выполнения заказа на краску, соответствующую Ralph Lauren RL4350 Plinth Silver, зависит от типа необходимой краски. Краски для внутренних и наружных работ обычно доставляются в течение 1–3 дней, в то время как доставка индивидуальной аэрозольной краски обычно занимает 3–5 дней. Время доставки зависит от вашего местоположения и выбранного вами способа доставки. Если вам нужно срочно, выберите «Ускоренное производство» во время оформления заказа. Большинство срочных производственных заказов доставляются в течение 24 часов в рабочие дни. Пожалуйста, свяжитесь с MyPerfectColor, если вас беспокоит конкретный крайний срок. Мы делаем все возможное, чтобы вы получили краску вовремя. Узнайте больше о сроках поставки краски на MyPerfectColor.
Какие значения RGB, HEX и LRV для цоколя Ralph Lauren RL4350 Silver?
Значения RGB для цоколя Ralph Lauren RL4350 Silver: 160, 163, 165, а шестнадцатеричный код — #A0A3A5. LRV для Ralph Lauren RL4350 Plinth Silver составляет 36,28. LRV означает значение отражения света и измеряет процент света, который отражает цвет. Узнайте больше о значениях коэффициента отражения света и использовании кодов RGB и Hex для краски.
Краска Ralph Lauren RL4350 Plinth Silver снята с производства?
На протяжении многих лет Ральф Лорен поставлял коллекции красок и красок в рамках партнерских отношений с производителями красок и продавал их через различные центры по продаже товаров для дома. Несколько лет назад компания Ralph Lauren решила прекратить продажу краски, в результате чего Ralph Lauren RL4350 Plinth Silver больше нигде не продается, и поэтому для многих людей эти краски просто сняты с производства. Но вам не повезло, потому что вы можете найти плинтус Ralph Lauren RL4350 Silver на MyPerfectColor! MyPerfectColor имеет все спецификации исходного цвета краски, которые он использует для воссоздания подлинных цветов.
Есть ли в MyPerfectColor оригинальная формула краски Ralph Lauren RL4350 Plinth Silver?
MyPerfectColor сочетается с серебристым цоколем Ralph Lauren RL4350, воссоздавая цвета из оригинальных каталогов цветов. Эта оригинальная цветовая спецификация позволяет нам точно воссоздать серебристый цвет плинтуса Ralph Lauren RL4350. Мы используем наши материалы (пигменты и базовые краски) для создания собственных формул цветов Ralph Lauren. Не существует «оригинальной формулы», которую может использовать каждый, потому что формула основана на определенных ингредиентах. Оригинальных ингредиентов больше не существует. К счастью, это не имеет особого значения, потому что, пока у нас есть исходные цветовые спецификации, мы можем точно воссоздать цвет.
Как цвет MyPerfectColor может соответствовать серебристому цоколю Ralph Lauren RL4350 в цвете?
В архиве MyPerfectColor есть сотни альбомов цветов, в том числе оригинальные каталоги цветов Ralph Lauren. Цвет Ralph Lauren RL4350 Plinth Silver, который вы ищете, есть в нашей библиотеке. Мы можем сделать краску и убедиться, что она соответствует оригиналу.
Обратите внимание: если вы пытаетесь подкрасить стену, краска на вашей стене сейчас, скорее всего, отличается от той, что была при первой покраске. MyPerfectColor отправит исходный цвет, который может больше не соответствовать вашим стенам. Узнайте больше о точности подбора цветов и нашей службе подбора цветов.
Могу ли я купить цоколь Ralph Lauren RL4350 Silver на месте?
Вам придется поспрашивать местных жителей. MyPerfectColor может изготовить и отправить плинтус Ralph Lauren RL4350 Silver в различных типах окраски, но мы не можем комментировать, что могут предоставить другие поставщики. MyPerfectColor — это не просто работа с формулой в базе данных — мы сравниваем каждую партию с исходным цветом, чтобы проверить точность цветопередачи. MyPerfectColor имеет широкие возможности подбора цветов и более чем в десять раз превышает количество пигментов, доступных в обычном магазине красок.
Как преобразовать цоколь Ralph Lauren RL4350 Silver в другую компанию?
Хотя мы можем предоставить цоколь Ralph Lauren RL4350 Silver в краске, мы не предоставляем никакой информации о переходе. Мы обнаружили, что каждая компания по производству красок предлагает свой собственный уникальный набор цветов, и цвет редко имеет точный эквивалент в другом бренде.
Однако под цветным изображением на цветной странице есть ссылка «Исследовать цвета». При нажатии на эту ссылку отображаются цвета с похожими значениями, и вы можете искать любые цвета нужного вам бренда.
Имейте в виду, что это просто показывает похожие цвета на основе значений цвета, которые мы сохранили в нашей базе данных. Это не означает, что это то же самое или дает какое-либо приближение о том, насколько близок цвет. Вы можете поиграть с ползунками Hue, Lightness и Chroma, чтобы расширить выбор.
Информация о красках Ralph Lauren
MyPerfectColor соответствует всем цветам Ralph Lauren в аэрозольной краске, краске для ретуши, пинтах, галлонах и многом другом.
На протяжении многих лет Ralph Lauren предлагала коллекции красок и красок в партнерстве с производителями красок и продавала их через различные магазины для дома. Несколько лет назад Ralph Lauren решил прекратить продажу краски, и в результате ее больше нельзя купить, и, таким образом, для многих людей эти краски просто сняты с производства.
Но вам не повезло. Конечно, вы можете найти цоколь Ralph Lauren RL4350 Silver на MyPerfectColor! MyPerfectColor использует свои экспертные возможности для воссоздания оригинального цвета Ralph Lauren путем сопоставления с оригинальными цветными книгами и образцами Ralph Lauren. MyPerfectColor не использует краску Ralph Lauren, так как ее больше нет в наличии. MyPerfectColor соответствует цоколю Ralph Lauren RL4350 Silver на основе цветных публикаций Ralph Lauren. Цвета, показанные на этом веб-сайте, представляют собой компьютерную видео-симуляцию цвета Ralph Lauren Color и могут не соответствовать стандартам цвета Ralph Lauren. Обратитесь к Ralph Lauren Publications, чтобы получить точный цвет.
Обратите внимание, что MyPerfectColor соответствует оригинальному серебристому плинтусу Ralph Lauren RL4350. Если вы собираетесь подправить краску, которая была на ваших стенах в течение многих лет, знайте, что ваш цвет, несомненно, изменился по сравнению с первоначальным из-за воздействия света и возраста, и новая краска может не совпадать.
