Мангалы из металла своими руками: размеры, фото и советы

Главная » Отопление » Печи » Мангалы из металла своими руками: размеры, фото, инструкции

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Содержание

  1. Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения
  2. Составление списка нужных критериев
  3. Конструкции и материалы
  4. Изготовление стационарного мангала своими руками из металла: чертежи, фото
  5. Чертежи мангалов из металла с размерами, компактные конструкции
  6. Полезные советы и общие выводы
  7. Как сделать мангал своими руками (видео)

Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится
Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов
Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха
Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Чертежи мангалов из металла с размерами, компактные конструкции

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция
В этой модели ножки в рабочем положении фиксируются специальными уголками
В сложенном состоянии ширина мангала – примерно 40 мм
Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»
Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)

размеры, чертежи, схемы + фото

Содержание

  • Основа мангала
  • Определяемся с видом мангала
    • Обычный
    • Разборный
    • Стационарный
  • Чертежи и размеры
  • Подготовка элементов будущей конструкции
  • Сварка мангала своими руками
  • Мангалы из металла с навесом
  • Покраска конечного результата

Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

  • Глубину
  • Отверстия для воздуха
  • Подходящие размеры
  • Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

  1. 2 листа металла 280х250 мм
  2. 2 листа металла 240х250 мм
  3. 1 лист металла 540х280 мм
  4. 4 металлические трубы или уголки длиной 700 мм
  5. Дрель
  6. Сварочный аппарат
  7. Рулетка
  8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках. Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

  • Установка дополнительного навеса, не относящегося к мангалу
  • Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

  • Устойчивость к перепадам температур
  • Жаростойкость
  • Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

  • Кремнийорганические эмали
  • Порошковые термо краски
  • Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

  • Теплица из старых оконных рам своими руками

  • Делаем садовую скамейку своими руками

  • Размеры будки для овчарки, алабая и других собак

  • Как сделать домашнюю коптильню своими руками

Жаровни из металла своими руками.

Размеры, фото готовых изделий

Мангалы из металла своими руками незаменимые помощники в частном доме или на дачном участке. Размеры, фото готовых мангалов, приведенные в этой статье, помогут вам справиться с их обустройством самостоятельно. Такие изделия достаточно часто используются во время отдыха на природе, однако, чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях. Готовый чертеж металлического мангала с размерами ящика и опор можно использовать в работе как образец.

Мангал металлический с коваными элементами

Содержание

  • 1 Разновидности мангалов
  • 2 Простейший уличный мангал из металла своими руками. Фото, чертежи
  • 3 Металлический мангал своими руками. Чертежи, фото
    • 3.1 Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления
  • 4 Сборно-разборные металлические мангалы своими руками. Размеры, фото
  • 5 Оригинальные идеи мангала
  • 6 Защита от коррозии
  • 7 Мангал из металла своими руками (видео)

Разновидности мангалов

Самый простой вариант мангала своими руками размеры из металла, фото которого приведено ниже, представляет собой обычный прямоугольный «аквариум». «с ногами. В его основу засыпаны угли, за счет которых создается тепло. Однако существует множество современных конструкций, принципиально отличающихся от стандартных. Они более изысканны и красивы.

Размеры стандартного гриля на ножках

Существует несколько вариантов исполнения мангалов:

  • стационарные … Довольно массивная конструкция, чаще всего устанавливается на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. В подтверждение этому и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные мастера предложат различные формы подобных изделий, из которых можно выбрать оригинальный вариант для домашнего использования. Прослужит много лет;

Мангал кованый стационарный

  • переносной . Главное отличие таких конструкций — компактность и разборность. Они значительно легче своих стационарных собратьев и легко помещаются в багажнике автомобиля. Единственным недостатком портативных изделий можно считать недолговечность. Они сделаны из более тонкого листового металла, чтобы уменьшить общий вес. Слишком тонкий материал часто деформируется и выгорает;

Примеры переносных металлических мангалов

  • передвижных .. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно снабженные колесами для удобства перемещения по участку. Металлические мангалы своими руками часто украшают коваными элементами. Размеры, фото таких изделий достаточно разнообразны и среди большого набора вариантов можно выбрать наиболее подходящий.

Мобильный гриль-барбекю на колесах

Отдельно стоит упомянуть электрический гриль. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На таком мангале мясо прожаривается равномерно. Есть также полностью электрифицированные экземпляры, в которых вместо углей используются нагревательные спирали.

Чертеж мангала из бочки с электровертелом

Простейший уличный мангал своими руками из металла.

Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал – это две небольшие металлические подставки в форме буквы «П», которые втыкаются в землю. Естественно, в ней нет места углям; их кладут на землю прямо между столбами.

Артикул по теме:

Трубогиб для профильной трубы своими руками. Существует несколько способов, позволяющих изготовить трубогиб для профильной трубы своими руками из подручных средств. Что такое трубогиб и для каких целей он нужен.

Его минусы:

  • малая высота не позволяет жарить мясо стоя;
  • открытых пространств довольно большие потери тепла.

Самый простой уличный гриль

Такое изделие легко взять с собой в поход. Он занимает мало места и помещается даже в рюкзак. Для его изготовления вам потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции. Фото металлического мангала демонстрирует простоту такого устройства.

Полезный совет! Для стандартного мангала обычно используется металлический лист толщиной около 2 мм. Чем больше толщина, тем прочнее будет конструкция, поэтому некоторые мастера используют металл толщиной 5 мм.

Конструкция самого простого походного мангала

Металлический мангал своими руками. Чертежи, фото

Собрать стационарный металлический мангал своими руками несложно. Для создания самого простого прямоугольного мангала вам понадобится:

  • стальной лист;
  • арматура или уголки для стеллажей;

    • болгарка

  • с подходящим камнем;

    • сверло

  • ;

    • Газо- или электросварочный аппарат

  • .

Шаг 1: сварка корпуса и ножек мангала

Предварительно следует подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояние между прорезями перфорации, а также найти фаски для шампуров. Стандартное расстояние между вентиляционными щелями в металлическом мангале своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от низа конструкции. Количество фасок зависит от того, сколько шампуров вы планируете использовать. Их стандартное количество 8.

Шаг 2: создание дополнительной съемной подставки

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как сделать металлические мангалы своими руками? Чертежи, схемы, фото, видеоматериалы, имеющиеся в Интернете, могут стать примером для самостоятельного изготовления качественной и долговечной продукции. Размеры мангала из металла подбираются индивидуально, в расчете на желаемое количество шампуров в одной вкладке:

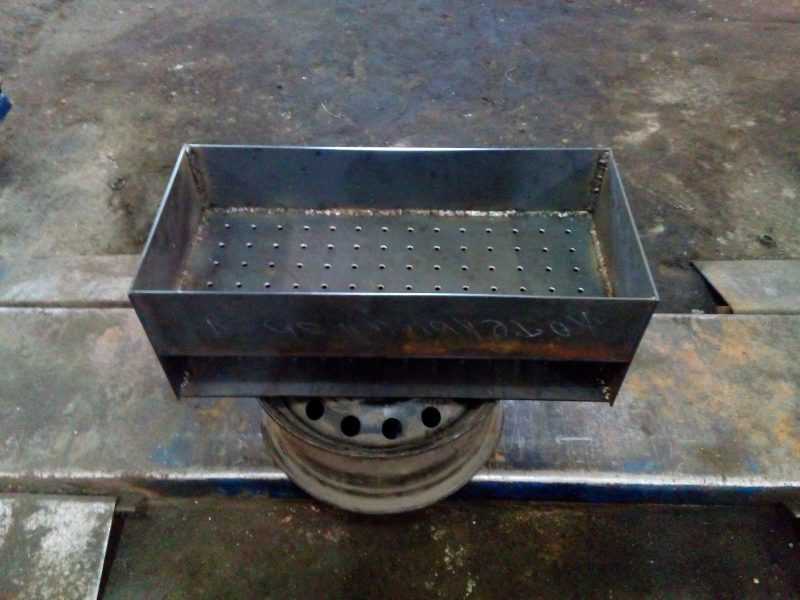

  1. На металле отмечаются границы стенок и дна будущего изделия.
  2. Лист разрезается по нарисованным линиям.
  3. Перфорационные отверстия делаются дрелью.
  4. На верхних кромках длинных стенок вырезаются фаски.
  5. Все детали соединены сваркой.
  6. Ножки затачивают снизу, срезая уголок болгаркой.
  7. Стойки приварены к коробу.

Шаг 3: гриль своими руками со съемной подставкой

Полезный совет! Ножки мангала можно сделать из прутьев. Для этого в верхней их части нарезается резьба, а к днищу коробки привариваются гайки подходящего размера. Стойки из уголка, соединенные с основной конструкцией болтами, хорошо справляются с нагрузкой. При необходимости их можно открутить.

Шаг: 4 Использование мангала для приготовления пищи

Сборно-разборные металлические мангалы своими руками. Размеры, фото

Для создания металлического мангала своими руками не нужно использовать сварочный аппарат. Чертежи, фото таких изделий подскажут, как правильно собрать конструкцию. Оптимальный размер коробки для будущей конструкции – 70х30 см. При резке металлического листа оставляйте около 4 см на стыках. На стенках делаются небольшие надрезы и листы сгибаются так, чтобы можно было соединить углы и низ конструкции. На каждой детали просверливаются отверстия для шурупов, в том числе и на ножках.

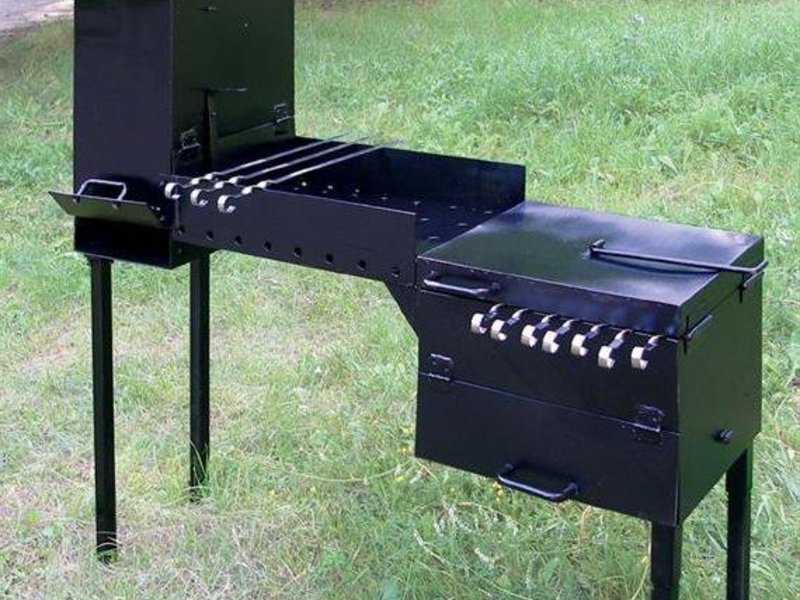

Конструкция барбекю разборная

Такой мангал легко собирается и разбирается, поэтому его легко взять с собой на природу. Установка такого мангала займет всего несколько минут.

Полезный совет! Если детали конструкции соединяются мебельными обвесами, то самодельный мангал из металла можно сложить после окончания приготовления.

Мангал металлический с навесом

Оригинальные идеи мангала

Сделать шашлычницу из обычной металлической бочки совсем несложно. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края получившихся металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, привариваются ножки из уголков или тонкой трубы. Делаются вентиляционные щели, а по краям стенок привариваются небольшие полочки. На них удобно ставить решетку, а также шампур.

Мангал своими руками из бочки

Верхняя меньшая часть также обваривается по краям уголком, к обеим частям прикрепляются петли и конструкция соединяется между собой. Коптильню из такого металлического мангала своими руками сделать довольно просто. Фото, размеры таких изделий помогут вам самостоятельно собрать необходимую конструкцию для дома.

Мангал оригинальный

Жаровни с элементами ковки хорошо смотрятся. Часто они оснащены дополнительными устройствами:

  • полки;
  • стендов;

    • Колеса

  • .

Жаровня кованая в виде кареты

Современные мастера-конструкторы создают поистине уникальные конструкции для жарки в виде пиратских сундуков, маленьких автомобилей или паровозов. Их украшают коваными узорами или цветами. Такие мангалы станут отличным декоративным элементом любого дачного или придомового участка.

Примеры креативных домашних барбекю

Защита от коррозии

Любое металлическое изделие должно быть защищено от коррозии. Для покраски обычно используют специализированные составы, устойчивые к высоким температурам. Есть и другие способы защитить себя. Посинение считается довольно распространенным явлением. В результате этого процесса на металлическом листе появляется совершенно черная пленка, которая защищает изделие от высоких температур.

Мангал металлический своими руками (видео)

Натяжные потолки: фото, которые помогут выбрать лучший вариант

Светодиодные прожекторы для уличного освещения: безопасные лучи

Электрический культиватор для дачи: незаменимая техника садовода

Жаровня шотландского чертополоха – Новости Матери-Земли

Фото Мэтта Кидайша

Согласно легенде, армия захватчиков однажды попыталась подкрасться к лагерю шотландских солдат, когда один из захватчиков наступил на чертополох и закричал. боль, тем самым портя приступ. С тех пор чертополох стал национальной эмблемой Шотландии. Эта жаровня отдает дань уважения этому скромному цветку. Это может не испугать вторгшихся скандинавов, но, безусловно, согреет вас прохладными летними ночами.

Инструменты и материалы

  • Кислородно-ацетиленовая горелка
  • Молоток с крестообразным бойком
  • Шаровой пробойник
  • Круглый пробойник 3/8 дюйма или сверло с долотом 3/8 дюйма
  • Молоток или напильник
  • 0
  • Speed ​​Square
  • Bending Forks
  • Сварщик или кузница, дополнительный
  • Tool Tool
  • 3/8-дюймовые заклепки

Список вырезания

Из 1/2 дюймового круглого стола, Mild Steel

    .0009 Ножки: Детали длиной 65 дюймов (4)
  • Ребра корзины: Детали длиной 40 дюймов (12)
  • Нижние обручи: Деталь длиной 32 дюйма

      • 7

Плоский бар 4 на 1 дюйма, мягкая сталь

  • Верхний обруч: 70-дюймовый кусок

Фото Мэтта Кидаиша

Forge.

, четыре из которых выходят за дно корзины, образуя ножки. Сначала вы сделаете ноги.

Ноги

1. Отрежьте конец одной части ноги под углом 45 градусов, нагрейте его и разровняйте с помощью молотка с поперечным бойком.

2. Изогните ножку в соответствии с шаблоном на стр. 43, начиная с верхней части корзины. Это помогает использовать джиг. Когда вы дойдете до отметки стопы, обозначенной на схеме буквой «F», отмерьте 7 дюймов и отрежьте.

3. Выковать конус на конце ножки и свернуть его в спираль, пока длина не будет соответствовать шаблону. Загните закрученный конец под прямым углом к ​​плоскости остальной части корзины.

4. С помощью пробойника сделайте углубление в каждой точке заклепки, отмеченной на схеме буквой «R». Просверлите или пробейте отверстия диаметром 3/8 дюйма в каждом из этих мест.

5. Повторите этот процесс для оставшихся трех ножек.

Ребра корзины

6. Отрежьте конец одного ребра корзины под углом 45 градусов, нагрейте его и разровняйте с помощью молотка со сферическим бойком.

7. Изогните деталь в соответствии с шаблоном на стр. 43, начиная с верхней части корзины. Отрежьте остаток в месте, отмеченном на шаблоне как «реберный срез», и закруглите края болгаркой или напильником.

8. С помощью пробойника сделайте углубление в каждой точке заклепки, отмеченной на схеме. Просверлите или пробейте отверстия диаметром 3⁄8 дюйма в каждом месте.

9. Повторите то же самое с оставшимися 11 ребрами корзины.

Примечание: Клепка без факела будет трудоемкой или невозможной, в зависимости от вашей кузницы. В качестве альтернативы используйте болты вместо заклепок. Используйте головки болтов на внешней стороне детали и отшлифуйте головки, чтобы они соответствовали эстетике ручной работы.

Иллюстрация Марка Колетти

Верхние и нижние обручи

10. Для верхнего обруча нарисуйте круг диаметром 18 дюймов в верхней части рабочего стола. Используйте квадрат скорости, чтобы отметить приращение 22-1/2 градуса вокруг круга. Используя средние гибочные вилки, постепенно согните плоский заготовку до круглой формы. Это можно сделать холодным. Обязательно делайте небольшие изгибы по всей длине ложи, работая на одной и той же длине снова и снова, чтобы избежать перегибов.

11. Если у вас есть доступ к сварщику или вы умеете кузнечную сварку, отрежьте лишний припуск с обоих концов и сварите обруч вместе. В качестве альтернативы, отрежьте один конец с нахлестом на 2 дюйма внутри круга. Нагрейте этот конец, а затем прибейте его к началу обруча, чтобы создать плотный перехлест.

12. Отметьте и пробейте или просверлите каждое из 16 отверстий под заклепки для ножек на расстоянии 3/8 дюйма.

13. Повторите то же самое с кругом диаметром 9 дюймов для нижнего обруча, используя круглый материал 1/2 дюйма, чтобы сделать круглую форму. Используйте дырокол, чтобы увеличить каждое из мест заклепок, прежде чем пробивать или сверлить отверстия. Этот круг лучше всего делать горячим.

Сборка

14. Используйте 3/8-дюймовые заклепки для сборки пожарной корзины. Начните с четырех ножек, а затем перейдите к ребрам корзины. Сначала используйте болты, чтобы собрать всю корзину, заменяя каждый болт заклепкой по мере сборки детали.

Наконечники инструментов

Сварщик. Электросварочный аппарат, пожалуй, самая экономящая время машина, которая позволит вам прочно соединять металлы одним нажатием курка. Сварочные аппараты MIG просты в использовании и отлично подходят для обычных работ. Покупайте самое лучшее качество, которое позволяет ваш бюджет, но даже дешевый сварочный аппарат быстро станет незаменимым.

Кислородно-ацетиленовая горелка. Кислородно-ацетиленовая горелка объединяет кислород и ацетилен или пропан в высокотемпературное пламя горелки. Его можно использовать для резки стали, выполнения точных изгибов (нагревая только определенные части стали), изготовления заклепок и даже для сварки.

Гибочные вилки. Гибочные вилки, также известные как «вилки для прокрутки», являются незаменимыми инструментами кузнеца. Если у вас есть доступ к сварочному аппарату, их можно быстро изготовить, приварив два круглых «зубца» к квадратной ручке (квадратные ручки лучше садятся, если их зажать в тисках). Вы также можете сделать простую вилку для тисков, создав букву «U» из куска круглого материала.

Прижим цепи. Удерживающая цепь — отличная дополнительная рука для любого проекта. Его легко установить и снять, и он будет удерживать материал практически любого размера в любой точке наковальни. Старую цепь иногда можно получить бесплатно в мотомагазинах. Чтобы закончить инструмент, прикрепите стремя к концу цепи. Прикрепляя стремя, вставьте крюк цепи в последнее звено цепи мотоцикла и прикрепите конец цепи к основанию наковальни. Цепь должна быть прикреплена таким образом, чтобы стремя, помещенные поперек оголенной поверхности наковальни, находились примерно в 1-1/2 дюймах от земли.
