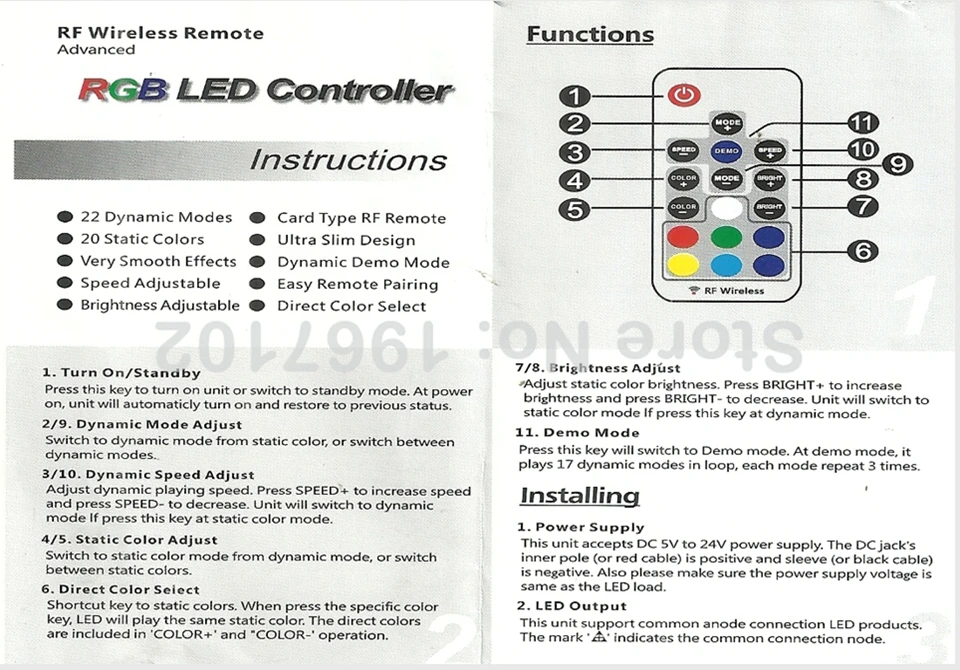

Лед контроллер с пультом инструкция: Сенсорный RGB контроллер с радиоуправлением.

>

Добрый день! Каждый!

Сегодня давайте узнаем кое-что о соответствующем коде и инструкциях по эксплуатации 2.4g. светодиодный контроллер :

Контроллер может управляться одновременно четырьмя пультами дистанционного управления, во-первых, вам необходимо согласовать контроллер с пультом дистанционного управления. При сопоставлении кода вам нужно использовать «совпадение» с «DIP». В процессе работы контроллера, если первый циферблат «включен» (рисунок 6), нажать кнопку «Соответствие», а затем нажать кнопку включения/выключения на пульте, если мигает индикатор «Сигнал», то означает, что адресный код успешно сопоставлен, другие три группы совпадают. В процессе использования можно использовать для группового управления, если все циферблаты «выключены», можно использовать только для глобального управления.

2. Инструкция по эксплуатации

На панели сенсорного пульта дистанционного управления имеется 64 сенсорных клавиши (точки), функция каждой клавиши следующая:

• кнопка включения/выключения: вы можете включить/выключить выход контроллера в любом состоянии;
• групповое управление, выбирая все контроллеры, код адреса которых совпадает с пультом дистанционного управления, после чего можно добиться общего управления всеми контроллерами;
• клавиша увеличения яркости, общее увеличение яркости, каждый раз, когда вы нажимаете эту кнопку, серия яркости добавляет 1, всего 10 уровней;
• клавиша уменьшения яркости, общее уменьшение яркости, каждый раз, когда вы нажимаете эту кнопку, серия яркости минус 1, всего 10 уровней;
• группа 1: выбор всех контроллеров, код адреса которых соответствует пульту дистанционного управления, а групповой адрес равен 1, обеспечивает полный контроль над всеми контроллерами;
• группа 2: выбор всех контроллеров, код адреса которых соответствует пульту дистанционного управления, а групповой адрес равен 2, обеспечивает полный контроль над всеми контроллерами;
• группа 3: выбор всех контроллеров, код адреса которых соответствует пульту дистанционного управления, а групповой адрес равен 3, обеспечивает полный контроль над всеми контроллерами;
• группа 4: выбор всех контроллеров, код адреса которых соответствует пульту дистанционного управления, а групповой адрес равен 4, обеспечивает полный контроль над всеми контроллерами;
• кольцо регулировки яркости, оно используется для регулировки яркости одноцветная светодиодная лента.

До сих пор, может быть, вы будете рассказывать об управлении электропитанием и типичном приложении. Не беспокойтесь, давайте продолжим завтра.

Популярные статьи

Разница между адресными RGBIC светодиодными лентами WS2811, WS2812B, WS2813, WS2815, SK6812, SK9822

2021.11.22 Views: 52404

• 10 различий между светодиодной лентой AC 110V/120V/230V/240V и светодиодной лентой DC 12V/24V  2022.02.23
• 16 вещей, которые нужно знать о светодиодных ленточных светильниках  2021.11.26
• Полное руководство: постоянная установка светодиодной ленты рождественских огней  2022.02.17
• Лучшее решение для светодиодных лент, падающих вниз  2021.09.13
• Что означает RGB, RGBW, RGBCW, RGBCCT светодиодные ленты  2021.09.11

Руководство по эксплуатации контроллера светодиодной ленты MiBOXER FUT042 RGB

Руководство по эксплуатации контроллера светодиодной ленты MiBOXER FUT042 RGB

Особенности

Этот контроллер использует широко используемую беспроводную технологию 433 МГц с функциями низкого энергопотребления, длительной передачи сигнала и сильной защиты от помех и т. Д. Широко используется для управления освещением в гостиницах и домашним освещением.

• Изменение цвета RGB
• Регулируемая яркость
• Технология беспроводной передачи RF 433 МГц
• дистанционное управление
  Расстояние управления 30 м

параметры

дистанционное управление

• Рабочий объемtage: 3 В (2 батарейки AAA)
• Рабочая температура: -20 ~ 60 ° C
• РФ: 433MHz
• Резервное питание: 20uA
• Передающая мощность: <10 мВт
• Метод модуляции: АСК
• Расстояние управления: 30m

Контроллер полосы

• Vol входtage: DC12V ~ 24V
• Вывод: 6A / канал
• Общий выход: Max 12A
• Рабочая температура: -20 ~ 60 ° C
• РФ: 433MHz
• Расстояние управления: 30m
• Выходное соединение: Общий анод

Ключевая диаграмма продуктов

• Коснитесь цветного кольца, чтобы изменить цвета
• Включение или выключение связанного осветительного устройства
•  Кнопка переключения динамического режима
  (См. Лист динамического режима)
•  Кнопка переключения для цветного света и белого света.
  Примечание: Если вы хотите изменить цвет в режиме белого света, вам необходимо переключиться в режим цветного освещения.
• Под цветным светом и белым светом яркость +
  В динамическом режиме ， См. Лист динамического режима.
• Под цветным светом и режимом белого света, яркость —
  В динамическом режиме ， См. Лист динамического режима.

Схема подключения

Пилот lamp инструкция:

Всегда горит — значит нормально работать; Вспышка означает получение удаленного сигнала

Внимание
Заводская установка — один пульт управления одним приемником. Пользователи могут сгруппировать его по необходимости. Один пульт может управлять бесчисленным количеством приемников, но один приемник может управлять максимум 4 пультами.

Лист динамического режима

Медиа и отрегулируйте яркость и скорость.

Связывание контроллера

• Выключите свет, через 10 секунд снова включите.
• Когда загорится свет, короткое нажатие » »1 раз в течение 3 секунд.

Индикатор медленно мигнет 3 раза, что означает, что соединение выполнено успешно.

Если индикатор не мигает медленно, соединение не удалось, пожалуйста, выключите свет снова и снова выполните указанные выше действия.

Отключение контроллера

• Выключите свет, через 10 секунд снова включите.
• Когда загорится свет, короткое нажатие » 5 раз в течение 3 секунд.

Индикатор быстро мигает 6 раз, что означает успешное отключение.

Если индикатор не мигает быстро, отключение связи не выполнено, пожалуйста, выключите свет снова и выполните указанные выше действия, чтобы снова отключить связь.

Внимание

1. Проверьте, пожалуйста, входная громкостьtagе постоянного объемаtagЭлектропитание соответствует контроллеру, поэтому проверьте подключение катода и анода, иначе контроллер будет поврежден.
2. Пожалуйста, не подключайте провода при включенном питании. Пожалуйста, включите снова, только когда он находится в правильном соединении и без короткого замыкания.
3. Непрофессиональный пользователь не может разбирать контроллер напрямую, иначе это может повредить контроллер.
4. Пожалуйста, не используйте контроллер в местах с широким диапазоном металлических поверхностей или рядом с сильными электромагнитными волнами, в противном случае удаленное расстояние будет серьезно затронуто.

www.futlight.com
Сделано в Китае

Документы / Ресурсы

29 декабря 202130 декабря 2021Опубликовано вМиБОКСЕРТеги: FUT042, МиБОКСЕР, Контроллер светодиодной ленты RGB

DS-4 Противообледенительный контроллер | Walton De-Ice

Противообледенительные системы Walton будут поставляться с автоматическим датчиком дождя/снега и блоком управления (DS-4), интегрированным в панель распределения питания, если элементы управления не будут модернизированы до ADC-2000/3000 Antenna De. -Система управления льдом .

DS-4 в сочетании с панелью дистанционного управления/состояния DP-7EX предоставляет пользователю универсальный, но недорогой метод управления системой защиты от обледенения. Местные блоки управления/датчики вместе с панелями распределения питания разработаны специально для работы в условиях высокого шума и низкой температуры, что обеспечивает дополнительную надежность.

Датчик/контроллер дождя/снега Walton DS-4

Автоматический локальный блок управления DS-4 работает путем определения температуры с помощью термистора и осадков с помощью датчика влажности. Затем эти сигналы передаются на микроконтроллер, который активирует вашу систему защиты от обледенения. Контроллер DS-4 может питаться от источника переменного тока 110-120 В или 200-240 В переменного тока 50/60 Гц.

Основные характеристики

• Автоматическая активация снижает эксплуатационные расходы на удаление льда
• Надежное обнаружение дождя и снега
• Полевой ремень для работы с напряжением 100–120/200–240 В переменного тока
• Сменный датчик осадков
• 16 различных функций
• Простая установка и полный доступ к электронике
• Точка срабатывания с регулируемой температурой
• Цикл регулируемой задержки выключения
• Выбираемая отсечка при низкой температуре

Противообледенительный контроллер DP-7EX

Walton DP-7EX Удаленный монитор/блок управления

DP-7EX монтируется на стандартной панели размером 1,75 x 19 дюймов для монтажа в одинарную стойку. Черное порошковое покрытие обеспечивает хорошую видимость индикатора даже с большого расстояния. Подсоединение кабеля от местного блока легко осуществляется через клеммные колодки, расположенные сзади блока. Все подключения к блоку четко обозначены на задней панели для упрощения установки. Съемная клеммная колодка для интерфейса также упрощает замену. Провода управления, идущие к местному блоку управления/датчику DS-4, оптоизолированы для повышения помехоустойчивости, уменьшения проблем с контуром заземления и обеспечения защиты цепи. Это также позволяет устанавливать DP-7EX на расстоянии до 1200 футов от местного (DS-4) управления/датчика. Ввод/вывод с сухими контактами для пользовательского монитора и контрольного оборудования также предназначен для мониторинга состояния системы защиты от обледенения, а также для обеспечения полной дистанционной активации вручную, независимо от того, в каком положении находится переключатель управления DP-7EX. Индикатор панели покажет дистанционное ручное управление M&C по команде.

Основные характеристики DP-7EX

• Недорогая гарантия надлежащей работы по удалению льда
• Полный пульт дистанционного управления для тестирования
• 100–120 В переменного тока стандартно, 200–240 В переменного тока дополнительно
• Органы управления могут быть расположены на расстоянии до 1200 футов от местной антенны. Элементы управления защитой от обледенения

Доступны конфигурации с подставкой

• или высокой плотностью размещения

Панель дистанционного управления/отображения состояния DP-7EX в сочетании с DS-4 обеспечивает недорогой метод удаленного мониторинга и управления вашей системой защиты от обледенения. , а также возможности ручного включения, автоматического управления и режима ожидания. DP-7EX также позволяет контролировать термовыключатели на восьми точках антенны, чтобы подтвердить, что тепло подается там, где это необходимо.

Контроллер ETO2 для таяния льда и снега | OJ Electronics

Интеллектуальное комплексное решение для таяния льда и снега, подходящее для любого применения, использующего водяное или электрическое отопление.

Регионы продукции: Европа, Азия и Южная Америка, США и Канада, Австралазия и Африка

• Дисплей
• Программируемый

Документы
Вопросы-Ответы

ETO2-4550-xx28 Функции контроллера, обеспечивающие минимальное потребление энергии

Тип: ETO2

Интеллектуальное универсальное решение для таяния льда и снега для использования во всех приложениях в водяном и электрическом отоплении. Оптимальная работа обеспечивается за счет управления выходом, что делает систему эффективной и экономичной. ETO2 предлагает вам возможность таяния снега – экологичный способ.

Функции термостата для минимального энергопотребления

Используя показания датчиков температуры и влажности, контроллер обеспечивает экономичный контроль энергопотребления при защите открытых площадок и крыш ото льда и снега. Датчик влажности устанавливается на поверхности уличной площадки или размещается в желобе. Как только обнаруживается влажность, контроллер ETO2 активирует систему снеготаяния. Как только датчик высохнет, термостат немедленно перейдет в режим выбега, и система будет продолжать подавать тепло в течение заданного периода времени.

Для водосточных желобов – ETO2-4550, ETOR-55 и ETF-744/99:

Датчик типа ETOR предназначен для установки в желобах, водосточных трубах и т. д. ETOR определяет влажность, а ETF – температуру.

Для уличных площадок – используется ETO2-4550 и ETOG-55:

Датчик типа ETOG предназначен для встраивания в поверхность уличной площадки. ETOG определяет температуру земли
и влажность. Датчик воздуха типа ETF-744/99 можно использовать для измерения быстрого снижения температуры.

Дистанционное управление:

Возможно управление ETO2 от внешнего сигнала (дневной/недельный таймер, GSM-модуль или другой источник сигнала) ETO2 можно включать/выключать (в режиме ожидания) и система отопления может принудительно включаться в течение времени выбега, установленного в меню.

• Электронное управление вкл/выкл до 11 кВт
• 2-х зонный контроль, индивидуальное управление одновременно
• Экономичный контроль – минимизация энергопотребления
• Управление электрическими или водяными системами таяния льда и снега
• Обнаружение температуры и влажности
• Дисплей и колесико для простого программирования
• Регулируемая чувствительность к влаге

Продукт Документы

Продукт Часто задаваемые вопросы

Как работает конфигурация треугольник/звезда?

При обнаружении снега начинается таяние снега в дельта-конфигурации. Во время «после запуска» контроллер переключается на конфигурацию «звезда» (1/3 мощности). В конфигурации «треугольник» активен выход 1 + 2, в конфигурации «звезда» активен 1 + 3.

Мой датчик ETOR-55 имеет 6 проводов — в инструкции описано только 4

Вопрос
Что делать с последними двумя проводами (розовый и серый)?

Ответить
Теперь ETOR-55 оснащен тем же кабелем, что и ETOG-55, поэтому его можно подключить таким же образом, как и ETOG. В качестве альтернативы эти два провода можно отрезать (провода не подключены/не используются в датчике).

Неисправен датчик температуры ETOG-55

Вопрос

Не работает датчик температуры в моем встроенном датчике ETOG. Что делать, если я не хочу копать датчик?

Ответить

• Отсоедините провода датчика температуры от клемм ETO2 13 и 14 или 17 и 18
• Установите датчик ETF-744/99 на входные клеммы наружного датчика 31 и 32
• Переустановите устройство (пароль 1202)
• Установить используемый вход датчика на ETOR вместо ETOG
• Установить наружный датчик на ETF

Разница между ETOG и наружной температурой

Вопрос

При считывании температуры наружного воздуха мой датчик ETOG может быть на несколько °C/F выше, чем текущая температура наружного воздуха/почвы.

Ответить

Показанная температура является температурой датчика. Поскольку датчик во время обнаружения влаги нагревается, измеренная температура не всегда соответствует температуре наружного воздуха/почвы.

Регулировка ETO2

Вопрос

Мне необходимо откалибровать встроенный датчик ETO2+ETOG, поскольку температура датчика отличается от температуры, отображаемой на дисплее ETO2.

Ответить

1. Отсоединить датчик от клемм 11 и 12 (датчик нагрева) на ETO2
2. Подождите несколько часов, пока температура датчика не сравняется с температурой земли
3. Измерение фактической температуры земли/датчика и сравнение с температурой, отображаемой на дисплее ETO2
4. Программное смещение для соответствующего датчика, соответствующее разнице между двумя температурами (измеренной/реальной)
5. Подключить датчик к клеммам 11 и 12 на ETO2

Влажность отсутствует

Вопрос

На индикаторе влажности нет индикации да/нет

Ответить

Если температура наружного воздуха выше заданного значения, ETO2 не будет искать снег, поэтому индикатор влажности не отображается.

Выход 3

Вопрос

Как включить Выход 3 на контроллере ETO2?

Ответить

Выход 3 активируется при потребности в тепле (снеготаяние) в 1-зонной конфигурации. В этой конфигурации все 3 выхода активируются одновременно.

Перебои в подаче электроэнергии

Вопрос

Если в доме произошло отключение электроэнергии в течение значительного периода времени (например, от 4 до 6 часов), влияет ли это на программирование контроллера ET02 ? Даже если питание отключено, сохраняет ли устройство запрограммированные настройки?

Ответить

Настройки сохраняются в EEPROM, что означает, что настройки будут продолжать сохраняться.

Выходное напряжение управления таянием снега

Вопрос

Каково выходное напряжение трех выходных реле? В руководстве указано 0,3 x 16 ампер

Ответить

Все три выходных реле и реле аварийной сигнализации являются выходами без напряжения (потенциально свободные/сухие контакты).

Датчик подачи/возврата

Вопрос

Если я использую контроллер ETO2 с датчиком ETOG в системе водяного отопления с 1 зоной, нужно ли мне также устанавливать датчики температуры подачи/обратки?

Ответить

Да — если вы настраиваете контроллер на работу с водой, вам необходимо подключить датчик подачи и возврата воды. Если не хотите температуры подачи и обратки — измените конфигурацию на Электрическая 1-зонная.

Функция ETO2 в сценариях — a

Вопрос

Когда вы устанавливаете желаемую температуру, скажем, «Set Temp 1», — как работает ETO2, когда ETOG работает в электрическом режиме

Ответ

Если обнаружена влага и температура достигла уровня ниже «Set Temp», реле 1, 2 и 3 замкнуты для применения в 1 зоне. – Для применения в 2 зонах и влажная, и низкая температура необходимы для срабатывания любой зоны. Если температура поднимается выше «Set Temp» или влага больше не обнаруживается, ETO2 переходит в режим выбега (они независимы для каждой зоны в 2-зонном приложении).
Примечание. Реле 3 не используется в 2-зонном приложении.

Датчики, используемые для измерения температуры воды, нельзя использовать с «электрическими» приложениями.

Функция ETO2 в сценариях — b

Вопрос

Когда вы устанавливаете желаемую температуру, скажем, «Set Temp 1», — как работает ETO2, когда ETOG работает в водном режиме с датчиками подачи и возврата на трубах.

Ответить

При обнаружении влаги и достижении температуры ниже «Set Temp» реле 1 и 2 замыкаются, через минуту замыкается и реле 3. Если температура поднимается выше «Set Temp» или влага больше не обнаруживается, ETO2 переходит в режим выбега.

Если влажность или температура ниже «Set Temp» не обнаружена, ETO2 работает в режиме «холостой ход», каждые 15 минут 2-е реле замыкается на одну минуту, если затем обратная вода ниже температуры «MIN WATER», 1-е реле замыкается через минуту, а 3-е реле замыкается еще через минуту. Если температура обратной воды выше «MIN WATER», реле 2 снова замкнется через минуту.

Выход 0-10 В может напрямую управлять некоторыми конденсационными котлами.

Функция ETO2 в сценариях — c

Вопрос

Когда вы устанавливаете желаемую температуру, скажем, «Set Temp 1», — как работает ETO2, когда ТОЛЬКО датчик плиты работает в электрическом режиме.

Ответить

То же, что и a. но влажность не принимается во внимание.

Функция ETO2 в сценариях — d

Вопрос

Когда вы устанавливаете желаемую температуру для скажем «Установить температуру 1», — как работает ETO2, когда ТОЛЬКО датчик плиты работает в водном режиме с подачей и датчики обратки на трубах.

Ответить

То же, что и b. но влажность не принимается во внимание.

Функция ETO2 в сценариях — e

Вопрос

Когда вы устанавливаете желаемую температуру для скажем «Set Temp 1», — как работает ETO2, когда Для каждого из предыдущих сценариев, как работает наружная Датчик ETF меняет функциональность?

Ответить

Датчик ETF не изменяет функциональность, он дает возможность системе запускаться раньше, если температура окружающей среды быстро падает. Первый датчик, который регистрирует температуру ниже «Set Temp», активирует систему

Источник горячей воды

Вопрос

В настоящее время у меня есть приложение, в котором есть источник горячей воды (постоянная температура воды 125 F в системе при включенном насосе), и я хочу поддерживать температуру бетона все время на уровне 45 F. . ЭТОГ не ставили, только плитный датчик. В этом случае, как следует настроить ETO2 для поддержания 45 F с использованием датчика плиты?

Ответить

Использовать приложение «HYDRONIC»

Использовать 2-е реле (клеммы 5 и 6) для насоса.

Подсоедините датчик шлепка (датчик должен быть с отрицательным температурным коэффициентом 12 кОм при 25°C) к клеммам 13 и 14

Замкните накоротко клеммы датчика влажности 15 и 16.

Используйте ETF-522 для измерения температура обратной воды, подключенная к клеммам 29 и 30.

Используйте сопротивление 10 кОм между клеммами 27 и 28 (это будет имитировать температуру примерно 84 ° F на линии ПОДАЧИ ВОДЫ – необходимо установить параметр «МАКС.
