Led driver своими руками: Светодиодный драйвер своими руками — легко и просто

Содержание

что такое led driver, как подобрать схему и установить стабилизатор питания лед-светильника и светодиодной ленты

Одним из условий надежной работы светодиодов является качественное стабильное питание постоянным током заданного напряжения.

Led-driver – как раз и предназначен для этого.

Рассмотрим основное назначение и принцип его работы, какими главными параметрами он характеризуется, какие разновидности существуют, чем он отличается от стандартного блока питания, как правильно подобрать и каковы основные схемы его подключения.

Содержание

  • 1 Назначение
  • 2 Принцип работы
  • 3 Основные характеристики
  • 4 Виды светодиодных драйверов
    • 4.1 Линейный стабилизатор
    • 4.2 Импульсная стабилизация
  • 5 В чем отличия между драйвером для светодиодов и блоком питания для led ленты
  • 6 Как подобрать
  • 7 Схема подключения драйвера к светодиодам
    • 7.1 Полярность входа INPUT
    • 7.2 Полярность выхода OUTPUT
  • 8 Основные выводы

Назначение

Led-driver – это стабилизирующий модуль. Без него не способен работать ни один из ныне выпускаемых светодиодных элементов – от самых слабых до мощнейших. Он должен строго подбираться под нагрузку собираемой схемы, особенно когда светильники имеют последовательный характер соединения. При этом падение напряжение в каждом конкретном лэд-источнике света может варьироваться (так как зависит от заводских параметров сборки), в то время как сила тока должна оставаться одна и та же на всех них.

Роль led-driver переоценить просто невозможно. Ведь при малейшем повышении параметров электропитания полупроводниковый кристалл мгновенно нагревается и сгорает. С другой стороны, при падении характеристик сети страдает светоотдача и уменьшается заявленная производителем светосила. Поэтому так важно правильно подбирать драйвер для светодиодов.

Принцип работы

Основное назначение led-driver – поддержка стабильности силы выходящего тока. Производимые сегодня драйверы для лэд-элементов в большинстве своем собираются на принципе работы широтно-импульсных преобразователей. В их состав входят импульсный трансформатор и стабилизирующие электрический ток микросхемы. Такие устройства рассчитаны на питание от бытовой сети с напряжением в 220 вольт, характеризуются высоким показателем КПД и имеют специальный предохранитель от перегрузки и короткого замыкания.

Существуют также led-driver линейного типа. Принцип его действия основан на стабилизации тока при его прохождении через транзистор с р-каналом. В отличие от вышеописанной модификации он является более дешевым, простым и низкоэффективным аналогом. В ходе эксплуатации такие драйверы могут сильно нагреваться, и потому не применяются для схемы с мощными светодиодными элементами.

Основные характеристики

Среди основных характеристик led-driver особое значение на его рабочие параметры оказывают следующие три:

  1. Выходное напряжение.
  2. Номинальный ток.
  3. Мощность.

На первый фактор влияют значение падения напряжения самого лед-элемента, а также способ его подключения. Если применяется параллельная схема, то напряжение на всех светодиодах будет одинаковым. Иной результат будет при использовании последовательной схемы. Здесь величина этого параметра должна быть равной суммарному падению напряжения всех элементов цепочки.

Значение номинального тока led-driver находится в прямой зависимости от яркости и мощности лэд-светильников. Драйвер должен подавать ток такой силы, чтобы их световая сила была равна заявленной от производителя.

Мощность или выдаваемая нагрузка led-driver должна быть не ниже общего значения аналогичного параметра для всех участников цепи. Например, если в схеме 10 светодиодов по 2 Вт, значит их сумма будет равна 20 Вт. При этом к расчетной нагрузке нужно прибавить буфер в 20-30% (запас мощности). В данном случае получится: 20 Вт + (20 х 0,3) 6 Вт = 26 Вт.

Важно! При расчете мощности led-driver необходимо учитывать также цвет лэд-элемента, так как кристаллы разной цветопередачи при равной яркости и силе тока обладают разным падением напряжения, а значит и мощностью. К примеру, два светодиода на 359 мА красный и зеленый забирают по 1,9-2,4 В и 3,3 – 3,9 В, соответственно, и, следовательно, имеют по 0,75 и 1,25 Вт, соответственно.

Виды светодиодных драйверов

Существуют два основных вида led-driver – это импульсного и линейного типа. Отличие между ними заключается в принципе стабилизации электрического тока, что выражается в главных характеристиках, сферах применения и сроке эксплуатации. Рассмотрим их более подробно.

Линейный стабилизатор

Линейный led-driver выполняет функцию простейшего автоматического резистора. При малейших изменениях силы тока он моментально восстанавливает заданное его значение на выходе. Роль такого устройства выполняет транзистор. Независимо от того как меняются характеристики внешней питающей сети, внутреннее его величина сохраняется постоянной.

Преимущество такой системы заключается в простоте ее устройства, низкой стоимости и стабильности. Однако главный недостаток линейного стабилизатора – потеря доли мощности за счет перехода ее в тепловую энергию. При этом существует прямая зависимость между абсолютным значением входящего напряжения и расходом. Поэтому led-driver линейного типа подходит для маломощных светодиодов. На лэд-элементах с большими параметрами силы тока он не применяется, так как сами драйверы будут потреблять больше энергии, чем сами полупроводниковые кристаллы.

Импульсная стабилизация

Импульсный led-driver представляет собой импульсный конденсатор с расположенным перед ним автоматическим устройством включения/отключения электрического тока. Как только напряжение в нем достигает рабочего значения, и светодиодная шина или лампа загорается, срабатывает выключатель и ток прекращается – чтобы избежать дальнейшего роста потенциала и избежать перегорания кристалла в светильнике.

В дальнейшем по мере постепенного расхода потенциала в накопительном конденсаторе включается ток для его подзарядки, чтобы фонарь не затухал. Время подпитки и период отключения могут изменяться в зависимости от величины напряжения во внешней сети. Роль такого регулятора-переключателя, работающего в автоматическом запрограммированном режиме, и выполняет импульсный led-driver.

Его коэффициент полезного действия близок к 100%. Поэтому и применяется он даже на очень мощных прожекторах. При этом led-driver в его схеме настолько эффективен, что его корпус даже не требуют особых радиаторов для отведения тепла. Среди их главных недостатков выделяются сложность устройства и высокая цена. С другой стороны, ряд таких преимуществ, как высокая производительность, небольшие габариты и масса и высокое качество выдаваемой стабильности тока легко их нивелирует.

В чем отличия между драйвером для светодиодов и блоком питания для led ленты

Вопрос о том отличаются ли между собой led-driver для светодиодной лампы и ленты, волнует всех тех, кто своими руками желает сделать подсветку из расходных материалов. Ответить на него можно лишь, предварительно разобравшись, что собой представляет лэд-полоска, из каких элементов она состоит и как все это работает.

Обычная лед-лента – это набор светодиодов, соединенных между собой в один или несколько рядов по электросхеме и закрепленные на специальной эластичной подложке. В свою очередь внутри они разбиты на группы по 3 или 6 кристаллов. Все они соединены через токоограничитель-резистор по последовательной цепочке. При этом группы между собой имеют параллельное подключение.

Рабочее напряжение для лед-полосок имеет значение в 12 или 24 вольта. При этом вся лента разделена на секции. В каждой из них есть свой резистор – для ограничения и стабилизации тока. Таким образом, в задачу блока питания входит преобразование выходного напряжения строго до 12 или 24 вольт – ни больше и не меньше. Именно в этом и состоит отличие от обычного led-driver, который может быть рассчитан на любое другое рабочее напряжение (как правило, это диапазон, например, от 8 до 13 вольт). При этом драйвер лед-ленты совсем не следит за параметрами выходящего тока – это задача резисторов в каждой группе светодиодов.

Как подобрать

Правильный подбор led-driver для питания светодиода должен учитывать следующие параметры:

  • Значение напряжения на входе.
  • Величину выходного напряжения.
  • Ток на выходе.
  • Выходную мощность.
  • Влаго- и пылезащиту.

Основной принцип правильного выбора драйвера для светодиода – начинать расчет его характеристик только после того, как будет точно известно количество источников света и их основных параметров (прежде всего мощности) в планируемой схеме. Кроме того, необходимо заранее знать условия эксплуатации электрооборудования – в помещении или на улице, каковы параметры колебания температуры и влажности, а также действие атмосферных осадков.

Важно! Выбирая led-driver, необходимо точно знать, из какого источника он будет запитываться. Это может бытовая сеть на 220 вольт, либо автоаккумулятор, либо дизельная электростанция и т. д. Диапазон напряжения от них должен укладываться в рабочее входное напряжение лед-драйвера. Также нужно заранее знать характер входящего тока – постоянный он или переменный.

Далее нужно правильно рассчитать выходные параметры для led-driver. Прежде всего это напряжение. Подсчитывается следующим образом – необходимо суммировать значение всех лед-элементов в цепочке. Например, если в схеме 5 диодов по 3 вольта, в сумме получится 5х3=15 вольт. При этом нужно учесть, что соединение светильников будет последовательное. Во входных характеристиках есть еще одна величина – сила тока. Она будет одинакова для всех ламп.

Например, если ее значение 500 мА для каждого диода, то led-driver должен обладать выходным параметрами – 15 В и 0,5 А. Что касается силы тока, то она должна быть либо равна расчетной, либо ниже. Если будет выше, то лампы быстро (если не сразу после включения) сгорят. Также потребуется рассчитать и мощность. Для этого нужно перемножить выходное напряжение на силу тока – 15х0,5=7,5 Вт. Причем лучше будет, если мощность драйвера будет немного выше на 20% расчетного значения.

Получается, требуется led-driver на 9 Вт, 15 В и 0,5 А. Место размещения драйвера имеет большое влияние на его внешний вид. Устройство может быть с защитным корпусом и без. Последний ставят внутрь ламп с надежной оболочкой. Если же требуется хорошая влаго- и пылестойкость, то лучше приобретать модели первого типа.

При сборке схемы с лэд-драйвером своими руками для подсветки необходимо покупать только однотипные светодиоды из одной партии. В противном случае они могут иметь существенный разброс характеристик, что приведет к неравномерному их свечению и быстрому выходу из строя элементов, работающих на пределе.

Схема подключения драйвера к светодиодам

Чтобы правильно подключить led-driver, необходимо найти маркировку на его корпусе. INPUT – означает место, куда нужно подключать входные провода, OUTPUT, наоборот, выходные – то есть светодиодную линейку. При этом важно соблюдать грамотное соединение по полюсам.

Полярность входа INPUT

Довольно просто подсоединить провода к led-driver, если напряжение постоянное. Жилу с плюсом нужно подсоединить к месту с обозначением «+», минусовую – на оставшийся контакт. Другое дело переменный ток, здесь может быть несколько вариантов:

  1. Используются обозначения «L» и «N». На «L» подключается фазный провод, на «N» – нулевой.
  2. Применяется символика «~», «АС». В таком случае полярность соблюдать не требуется.

Полярность выхода OUTPUT

На выходных контактах led-driver полярность соблюдается в любом случае. Так «+» подсоединяется к аноду первого лэд-элемента, а «-» к катоду последнего в цепи. При этом сами светодиоды последовательно соединены между собой в цепи – «катод-анод». Если светильников много, их можно собрать в несколько параллельных групп. Таким образом, выходная мощность будет равна суммарной мощности всех групп, а напряжение – аналогичному параметру только одной группы. При этом и сила тока всех групп также суммируется.

Основные выводы

Led-driver стабилизирует электрический ток и задает его параметрам (силе, мощности и напряжению) необходимое значение для питания одного или нескольких светодиодов. По принципу действия может быть линейным, работающим на транзисторе с р-каналом, либо на импульсном – на трансформаторе с микросхемой. По этому признаку и разделяются его виды на – импульсные и линейные.

Линейные стабилизаторы просты и недороги, но сильно нагреваются и не применяются для мощных светодиодов. Импульсные led-driver лишены такого недостатка и создают более качественный выходной ток, однако намного дороже стоят.

Led-driver характеризуется тремя основными параметрами:

  • Напряжением (диапазоном).
  • Силой тока.
  • Мощностью.

При выборе и расчете параметров для led-driver необходимо заранее знать сколько и каких светодиодов и по какой схеме будет соединяться, а также в каких условиях они будут эксплуатироваться. Чтобы подключить драйвер к сети, необходимо соблюсти параметры входа INPUT, выхода OUTPUT и полярность.

Предыдущая

Лампы и светильникиТаблица соотношения мощности светодиодных, энергосберегающих и ламп накаливания

Следующая

СветодиодыКак подключить светодиодный светильник к 220 В: схема и правила

Ремонт драйвера светодиодного светильника своими руками


На чтение 8 мин Просмотров 22.5к. Опубликовано
Обновлено

Содержание

  1. Ремонт драйвера (LED) лампы
  2. Ремонт драйвера (LED) фонарей
  3. Ремонт драйвера (LED) светильника

Светодиоды экономичны и долговечны. Но люстра или фонарь часто перестают гореть, хотя все элементы целы. Чтобы восстановить работоспособность различных устройств, необходим ремонт драйвера светодиодного светильника. В большинстве случаев он и является основной причиной неисправности.

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Мнение эксперта

Панков Алексей



Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

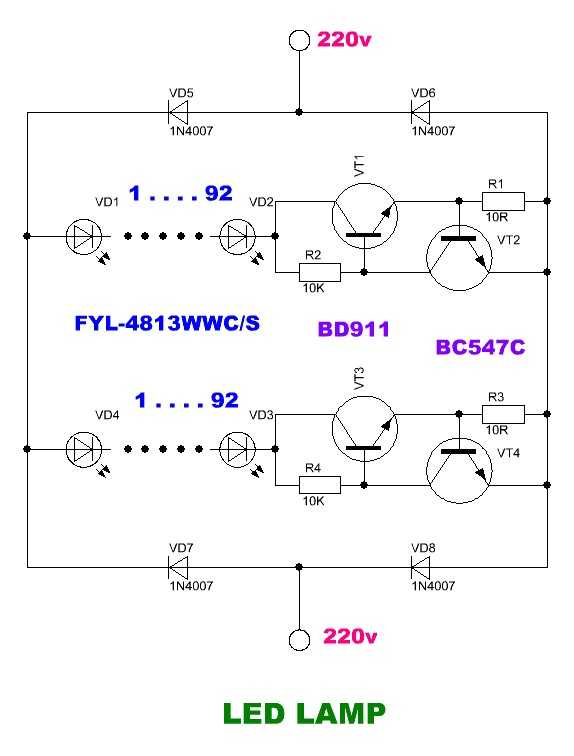

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

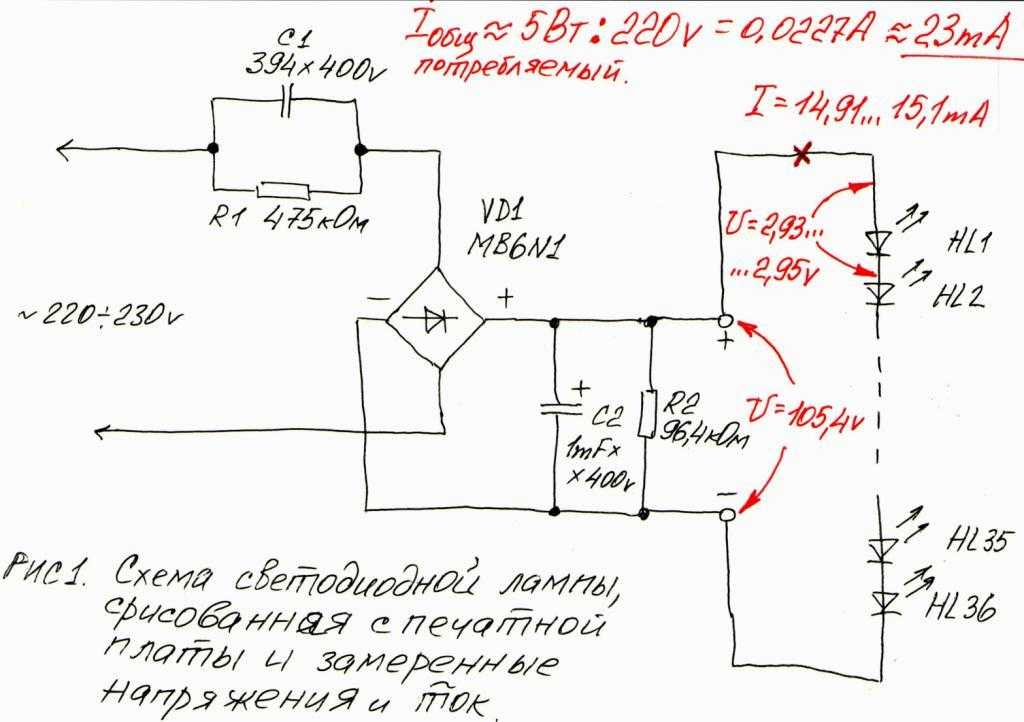

Схема драйвера светодиодной лампы

Рекомендуем прочесть: Ремонт светодиодных ламп своими руками

Как отремонтировать:

  1. Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
  2. Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
  3. Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

  • только LED приборы без дополнительных деталей;
  • изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

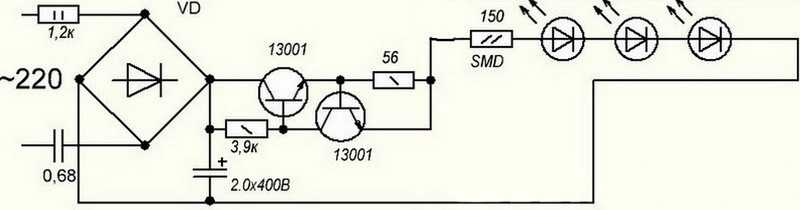

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Читайте также

4 способа ремонта светодиодной ленты



Ремонт драйвера (LED) фонарей

Ремонт переносного источника света зависит от его схемотехнического решения. Если фонарь не горит или светит слабо, сначала проверяют элементы питания и меняют их, если это нужно.

После этого в драйверах с аккумуляторами проверяют тестером или мультиметром детали модуля зарядки: диоды моста, входной конденсатор, резистор и кнопку или переключатель. Если все исправно, проверяют светодиоды. Их подключают к любому источнику питания напряжением 2-3 В через резистор 30-100 Ом.

Рассмотрим четыре типичные схемы фонарей и неисправности, возникающие в них. Первые два работают от аккумуляторов, в них вставлен модуль зарядки от сети 220 В.

Схемы аккумуляторного фонарика с вставленным модулем зарядки 220 В.

В первых двух вариантах светодиоды часто перегорают как по вине потребителей, так и из-за неправильного схемотехнического решения. При извлечении фонаря из розетки после зарядки от сети палец иногда соскальзывает и нажимает на кнопку. Если штыри устройства еще не отсоединились от 220 В, возникает бросок напряжения, светодиоды перегорают.

Во втором варианте при нажатии кнопки аккумулятор подсоединяется к светодиодам напрямую. Это недопустимо, так как они могут выйти из строя при первом же включении.

Ели при проверке выяснилось, что матрицы сгорели – их следует заменить, а фонари доработать. В первом варианте необходимо изменить схему подключения светодиода, показывающего, что аккумулятор заряжается.

Схема драйвера светодиодного фонарика на аккумуляторе с кнопкой.

Во втором варианте вместо кнопки следует установить переключатель, а затем последовательно с каждым источником света припаять по одному добавочному резистору. Но это не всегда возможно, так как часто в фонарях устанавливают светодиодную матрицу. В таком случае к ней следует припаять один общий резистор, мощность которого зависит от типа применяемых LED элементов.

Подобрать нужное сопротивление поможет статья: Расчет резистора для светодиодов + онлайн калькулятор

Схема светодиодного фонарика на аккумуляторе с переключателем и последовательно добавленным сопротивлением.

Остальные фонари питаются от батарей. В третьем варианте светодиоды могут сгореть при пробое диода VD1. Если это случилось, надо заменить все неисправные детали и установить дополнительный резистор.

Схема фонарика на батарейках (без добавочного резистора).Схема фонарика на батарейках (с добавленным в цепь резистором).

Основные элементы последнего варианта фонаря (микросхема, оптрон и полевой транзистор) проверить сложно. Для этого нужны специальные приборы. Поэтому его лучше не ремонтировать, а вставить в корпус другой драйвер.

Читайте также

Разборка и ремонт светодиодного фонарика



Ремонт драйвера (LED) светильника

В магазинах можно встретить светодиодные осветительные приборы с регулируемым потоком света. Одна часть таких устройств имеет отдельный пульт. Но почти у всех настольных светильников регулятор ручной, и он встроен в драйвер питания.

Основная схема этих светильников почти ничем не отличается от остальных. Чтобы осуществить ремонт драйвера светодиодной лампы, необходимо действовать по уже указанным алгоритмам.

Как спроектировать простые схемы драйверов светодиодов

В этом посте мы обсудим, как разработать собственные простые схемы драйверов светодиодов в домашних условиях. Мы узнаем, как рассчитать конкретные конфигурации светодиодов для применения светодиодов с соответствующими блоками питания драйверов светодиодов. В этих источниках питания драйверов мы изучим две концепции: одну с использованием плат SMPS, а другую с использованием емкостных источников питания.

Содержание

Что такое драйвер светодиодов

Драйвер светодиодов представляет собой электронную схему, специально разработанную для безопасного управления или освещения набора светодиодов посредством контролируемого выходного тока и напряжения в соответствии со спецификациями светодиодов.

Поскольку светодиоды являются уязвимыми полупроводниковыми устройствами, они должны приводиться в действие с помощью источника питания с регулируемым током и напряжением. Таким образом, мы также можем сказать, что драйверы светодиодов — это в основном источники питания, специально разработанные для работы или освещения светодиодов с помощью контролируемых параметров, чтобы светодиоды светились оптимально без риска перенапряжения или перегрузки по току.

Это означает, что драйвер светодиодов должен иметь постоянное напряжение и постоянный ток, чтобы светодиоды никогда не подвергались воздействию аномальных условий напряжения или тока, а также никогда не перегорали и не портились со временем.

Самым большим врагом светодиодов является перегрев, который может привести к тепловому выходу светодиодов из строя. Перегрев может быть вызван перегрузкой по току или перенапряжению, и именно поэтому эти два параметра должны строго регулироваться в любой конкретной схеме драйвера светодиодов.

Параметры светодиодов

Прежде чем мы начнем изучать схемы драйверов светодиодов, было бы важно понять некоторые характеристики светодиодов, которые имеют решающее значение для разработки драйверов для них. Это номинальное прямое напряжение светодиода или рейтинг VF и номинальный прямой ток светодиода или рейтинг ПЧ.

Номинальное прямое напряжение светодиода (VF): По сути, это оптимальное номинальное напряжение светодиода, которое должно обеспечиваться драйвером или блоком питания для освещения светодиода с оптимальной яркостью. Это напряжение никогда не должно увеличиваться, чтобы обеспечить надлежащую безопасность светодиода.

Номинальный прямой ток светодиода (IF): Это максимальный рабочий ток светодиода, превышение которого может привести к износу или даже к необратимому повреждению светодиода.

Например, стандартный светодиод мощностью 1 Вт имеет номинальное прямое напряжение 3,3 В и прямой ток 0,303 Ампер. Превышение прямого напряжения 3,3 В может привести к увеличению потребляемого тока, превышающему его максимально допустимое значение ПЧ 0,303 А. Это может привести к перегреву светодиода, что в конечном итоге приведет к его возгоранию и необратимому повреждению.

Прямой ток можно рассчитать, разделив мощность светодиода на его прямое напряжение. Для приведенного выше примера это IF = 1 / 3,3 = 0,303 A

При разработке драйвера светодиодов необходимо убедиться, что он обеспечивает светодиоды с правильным значением VF и параметрами ПЧ, чтобы светодиоды способны оптимально освещать без риска повреждения.

Теперь мы увидим, как параметры VF и IF, как описано выше, могут быть правильно реализованы с использованием правильной конфигурации светодиода и правильного расчета резистора светодиода.

Конфигурация светодиодов

При проектировании драйверов светодиодов конфигурация светодиодов должна быть правильно согласована с выходным напряжением драйвера, чтобы напряжение драйвера было равно спецификациям прямого напряжения конфигурации светодиодов.

Это гарантирует, что правильное количество прямого тока проходит через светодиоды. Однако всегда невозможно согласовать выходной сигнал драйвера с доступной конфигурацией светодиодов.

В случае, если выходное напряжение драйвера не совсем совпадает со спецификацией прямого напряжения светодиода, мы используем последовательный токоограничивающий резистор для регулировки напряжения и тока драйвера со светодиодом.

Example#1

Допустим, выходное напряжение драйвера составляет 12 В постоянного тока (с током 1 А), и мы хотим подключить к этому выходу постоянного тока светодиод мощностью 3 Вт. Предположим, у нас есть 3 светодиода мощностью 1 Вт с прямым напряжением 3,3 В каждый.

Мы хотим, чтобы прямое напряжение светодиодов как можно ближе соответствовало спецификации драйвера 12 В.

Поэтому мы добавляем 3 светодиода последовательно, чтобы общее прямое напряжение цепочки светодиодов стало 3,3 + 3,3 + 3,3 = 9.0,9 В. Это близко к 12 В, но все же не совсем равно.

Если мы подключим эту цепочку из 3 светодиодов напрямую к источнику питания 12 В драйвера, это приведет к тому, что каждый светодиод будет подвергаться прямому напряжению 12 / 3 = 4 В. Это выглядит слишком высоким для каждого из светодиодов, и это мгновенно сожжет всю цепочку из 3 светодиодов.

Чтобы предотвратить описанную выше проблему и обеспечить правильную работу цепочки из 3 светодиодов при напряжении 12 В от драйвера, мы добавили последовательный резистор с цепочкой светодиодов. Значение резистора рассчитывается с учетом общего прямого напряжения цепочки светодиодов, максимального тока цепочки светодиодов и входного напряжения питания от драйвера.

R = Напряжение питания — Суммарное прямое напряжение светодиода / Ток светодиода.

R = 12 — 9,9 / 0,303 (Все 3 светодиода будут иметь ток 0,303 А, поскольку они соединены последовательно.)

R = 6,93 Ом или 7 Ом.

Таким образом, нам потребуется резистор на 7 Ом, чтобы обеспечить безопасное использование 12 В с цепочкой из 3 светодиодов.

Мощность резистора можно рассчитать по формуле:

Вт = (Напряжение питания — Общее прямое напряжение светодиода) x Ток светодиода.

Вт = (12 — 9,9) x 0,303 = 0,63 Вт, или просто 1 Вт.

Пример №2

Давайте рассмотрим другой сценарий, в котором мы хотим настроить светодиод мощностью 6 Вт на выход драйвера 12 В, 1 А. Предполагая, что у нас есть 6 светодиодов мощностью 1 Вт, мы хотим убедиться, что общее прямое напряжение светодиодов как можно ближе к выходному напряжению 12 В постоянного тока.

Как и в предыдущем примере, последовательное подключение 3 светодиодов дает общее прямое напряжение 3,3 + 3,3 + 3,3 = 90,9 В. Поскольку у нас 6 светодиодов, значит, мы должны создать две такие цепочки по 3 светодиода в каждой цепочке.

После создания двух цепочек следующим шагом является расчет токоограничивающего резистора для двух цепочек светодиодов. Как было рассчитано в предыдущем примере, мы должны соединить резистор 7 Ом мощностью 1 Вт последовательно с каждой из двух цепочек светодиодов, а затем просто соединить две цепочки светодиодов параллельно.

Эта параллельная комбинация затем, наконец, может быть подключена к источнику питания 12 В для получения соответствующей конфигурации с источником питания.

Example#3

В приведенных выше двух примерах вычисления были довольно простыми, поскольку числа светодиодов были четными. Теперь давайте рассмотрим нечетную комбинацию светодиодов.

Предположим, мы хотим подключить светодиод мощностью 7 Вт к источнику питания 12 В драйвера.

Предположим, у нас есть 7 светодиодов мощностью 1 Вт для конфигурации светодиодов мощностью 7 Вт.

Выполняем те же процедуры, что и выше.

Сначала мы создаем две цепочки светодиодов, содержащие по 3 светодиода мощностью 1 Вт в каждой, а также последовательный резистор 7 Ом мощностью 1 Вт на каждой из цепочек.

Соединяем две вышеуказанные струны параллельно, как и раньше.

Для приведенной выше конфигурации мы используем 6 светодиодов, и обнаруживаем, что у нас остался еще один светодиод, который также необходимо включить в конструкцию.

У нас нет другого выхода, кроме как подключить один светодиод параллельно двум цепочкам.

Однако этому одиночному светодиоду также потребуется резистор, чтобы его прямое напряжение 3,3 В можно было согласовать с напряжением питания 12 В.

Мы используем ту же формулу, что и выше, для расчета ограничительного резистора для этой одиночной цепочки светодиодов:

R = Напряжение питания — Суммарное прямое напряжение светодиода / Ток светодиода.

R = 12 — 3,3/0,303 = 28,71 Ом или просто 30 Ом.

Мощность = 12 — 3,3 x 0,303 = 2,63 Вт или просто 3 Вт будет достаточно для .

С помощью описанных выше методов можно сконфигурировать любое количество светодиодов в комбинации последовательно/параллельно для соответствия любому конкретному выходу источника питания.

Теперь, возвращаясь к теме нашего светодиодного драйвера, в этом посте мы обсудим два простых метода проектирования светодиодных драйверов: 1) метод SMPS, 2) метод емкостного источника питания.

Предупреждение. Цепи, описанные ниже, не изолированы от сети переменного тока, поэтому прикасаться к ним чрезвычайно опасно, если они включены и разомкнуты. Вы должны быть предельно осторожны при построении и тестировании этих цепей и обязательно принять необходимые меры предосторожности. Автор не может нести ответственность за любой несчастный случай из-за какой-либо небрежности пользователя .

Драйверы светодиодов SMPS

Драйверы светодиодов SMPS построены с использованием технологии SMPS или технологии импульсного источника питания, которые на сегодняшний день являются наиболее эффективным типом источников питания из-за их низкого рассеивания и снижения потерь мощности.

Однако разработка источников питания SMPS непроста и требует большого количества расчетов, поэтому новички-любители могут счесть этот аспект SMPS нежелательным и неэффективным.

Таким образом, может показаться, что разработка драйверов светодиодов SMPS может быть действительно сложной задачей, и большинство энтузиастов или профессионалов в области электроники могут счесть это не таким уж предпочтительным.

Тем не менее, существует простой обходной путь, с помощью которого можно создать дешевые и быстрые драйверы светодиодов SMPS.

Приобретение готовых дешевых источников питания SMPS на рынке, а затем настройка светодиодного каскада на его выходе через схему управления током.

Пример дешевой платы SMPS на 12 В, 1 А, можно увидеть на следующем изображении:

Эти модули обеспечивают выходное напряжение 12 В постоянного тока, 1 А и мощность 12 Вт. Мы можем легко подключить правильно сконфигурированные цепочки светодиодов на выходе через каскад контроллера тока для преобразования этих плат SMPS в простые и безопасные драйверы светодиодов.

Зачем нам нужен контроллер тока

Нам нужен контроллер тока, чтобы гарантировать, что ток, подаваемый на светодиоды, не превысит допустимый предел, указанный в спецификациях светодиодов.

Регулятор тока необходим только для светодиодов высокой мощности или сильноточных светодиодов, как правило, для светодиодов со спецификацией тока выше 100 мА.

Для светодиодов с низким током ниже 100 мА ступень регулятора тока может не понадобиться, и ток можно регулировать просто с помощью расчетного последовательного резистора.

Вам может быть интересно, зачем может понадобиться регулятор тока для светодиодов высокой мощности, несмотря на то, что последовательно со светодиодами подключен токоограничивающий резистор?

Это происходит из-за значительного количества тепла, выделяемого светодиодами высокой мощности. Маломощные или слаботочные светодиоды не излучают слишком много тепла, поэтому последовательного резистора становится достаточно для управления током.

В светодиодах с большой мощностью или большим током, несмотря на последовательный резистор, выделяется очень большое количество тепла, что приводит к пропорциональному увеличению потребляемого светодиодом тока. Это, в свою очередь, приводит к выделению большего количества тепла и большему потреблению тока.

Ситуация окончательно становится неуправляемой, что приводит к перегоранию светодиода. Это известно как ситуация с тепловым разгоном и часто встречается также в силовых транзисторах.

Ступень регулятора тока гарантирует, что ток, потребляемый светодиодом, никогда не превысит установленный предел. Этот предел обычно является самым высоким допустимым значением тока светодиода.

Наряду со ступенью контроллера тока, нам также необходимо установить светодиод высокой мощности над радиатором, чтобы гарантировать, что его температура никогда не станет слишком высокой, что в противном случае может привести к ухудшению срока службы светодиода.

Простая схема драйвера светодиодов SMPS мощностью 6 Вт

На следующем рисунке показан пример простого драйвера мощностью 6 Вт с использованием дешевой коммерческой платы SMPS.

Просто добавляя каскад контроллера тока между SMPS и светодиодами, мы превращаем схему SMPS в полностью совместимый модуль драйвера светодиодов для 6-ваттных светодиодов.

Список деталей

T1 = TIP122

T2 = 2N2222

R1 можно рассчитать по следующей формуле:0022

= (12 — 0,6) 1000 / (0,303 x 2) = 18811 = 18 К приблизительно.

Таким образом, R1 = 18 K

Мощность = P = V 2  / R = 12 2  / 18811 = 0,0076 Вт. Это означает, что резистора на 1/4 Вт будет достаточно.

R2 = 0,6 / максимальный постоянный ток = 0,6 / 0,606 = 0,99 Ом, или 1 Ом будет работать нормально.

Мощность = 0,6 x Максимальный постоянный ток = 0,6 x 0,606 = 0,36 Вт, или 1/2 ватта прекрасно справятся с этой задачей.

R3 и R4 уже рассчитаны ранее в Примере №2 выше.

12-ваттный драйвер светодиода SMPS Схема

С помощью тех же шагов, описанных выше, можно спроектировать 12-ваттный светодиод, как показано на следующей схеме: пример. Транзисторы управления током останутся прежними, так как TIP122 может выдерживать значительно более 1 ампер.

Поскольку максимальная мощность указанной платы SMPS составляет 12 Вт (12 В x 1 А), на ее выходе можно настроить светодиод мощностью не более 12 Вт. Для применения светодиодов более высокой мощности может потребоваться соответствующая модернизация модуля SMPS.

Приведенные выше примеры показывают нам, как любую готовую стандартную плату SMPS, приобретенную на рынке, можно легко преобразовать в полноценный работающий драйвер светодиодов путем соответствующей настройки схемы светодиода вместе с транзисторным каскадом управления током.

Тем не менее, те, кто не хочет использовать готовые платы SMPS, а хочет построить всю схему SMPS по отдельности, могут пройти по следующим ссылкам и попробовать представленные там конструкции.

2 Компактная схема 12 В 2 А SMPS для драйвера светодиодов

7-ваттная цепь драйвера светодиодов SMPS — с управлением по току

Сделайте это 3,3 В, 5 В, 9 В цепь SMPS

32 В, 3 А, цепь SMPS драйвера светодиодов

SMPS 50 Вт, цепь драйвера светодиодов уличного освещения

12 В, 1, 2 Amp MOSFET SMPS Circuit

5V, 12V Buck Converter Circuit SMPS 220V

Самая дешевая SMPS схема с использованием MJE13005

Простая 12V, 1A SMPS Circuit

Емкостный драйвер светодиодов

также широко известен как бестрансформаторный источник питания.

Он состоит из высоковольтного конденсатора, соединенного последовательно с одной из входных клемм сети для ограничения тока до желаемого более низкого уровня, в зависимости от номинала и конфигурации светодиодов.

Пониженный переменный ток выпрямляется с помощью мостового выпрямителя и фильтрующего конденсатора, как и в любой другой стандартной цепи питания переменного тока в постоянный.

Однако есть несколько серьезных проблем с емкостными блоками питания.

  1. Хотя ток ограничен, выходной сигнал емкостного источника питания всегда дает пиковые уровни среднеквадратичного значения переменного тока. Это означает, что если на входе 220 В переменного тока, то на выходе постоянного тока от емкостного источника питания будет 310 В постоянного тока.
  2. Всякий раз, когда включается емкостной источник питания, на выходе генерируется сильный импульсный ток, который может мгновенно сжечь любой светодиод, подключенный к его выходу.
  3. Ток от емкостного драйвера светодиодов должен быть ниже, поскольку более высокий ток приводит к пропорционально более высокому импульсному току при включении питания. Как правило, характеристики выходного тока должны быть ниже 100 мА при разработке схем емкостных драйверов светодиодов.

Добавление стабилитрона к управляющему напряжению

Вышеуказанные две проблемы могут быть решены путем использования стабилитронов соответствующего номинала на выходе источника питания. Но добавление стабилитрона также означает ненужное рассеивание тепла и потерю мощности.

Предположим, у нас есть светодиодная конфигурация, общее прямое напряжение которой составляет 24 В, тогда мы можем включить стабилитрон, чтобы ограничить выходное напряжение источника питания до 24 В, используя стабилитрон на 24 В.

Однако это будет означать понижение 310 В постоянного тока до 24 В постоянного тока, что может привести к потере значительного количества энергии из-за рассеяния стабилитрона.

Это просто означает, что не существует простого и эффективного способа понизить выходное напряжение емкостного источника питания до более низкого уровня. Поэтому кажется, что у нас нет другого выбора, кроме как использовать все 310 В постоянного тока от источника питания и настроить светодиоды, чтобы они соответствовали этим 310 В постоянного тока.

Для этого сначала делим 310 В на значение прямого падения напряжения светодиода.

310 / 3,3 = 93,93. Округление дает нам 94 числа светодиодов для конфигурации.

Чтобы оставить запас на случай низкого напряжения, мы уменьшили количество светодиодов примерно до 90.

Расчет ограничительного резистора

Мы используем ту же формулу для расчета ограничительного резистора:

R = Напряжение питания — Суммарное прямое напряжение светодиода / Ток светодиода.

R = 310 — (90 x 3,3) / 0,02 А (с использованием 5 мм светодиодов 20 мА для конфигурации)

R = 650 Ом0 x 3,3 x 20 мА = 0,26 Вт

Чтобы обеспечить лучшую защиту от импульсных токов включения, мы можем модернизировать резистор до 1 Вт резистора с проволочной обмоткой.

Окончательная конфигурация будет выглядеть так, как показано на следующем рисунке. Добавлен стабилитрон, чтобы гарантировать повышенную защиту от колебаний напряжения, а NTC обеспечивает усиленную защиту от импульсного тока при включении.

Как это работает

Обычно конденсатор 1 мкФ/400 В генерирует ток 50 мА. Итак, C1 здесь 1 мкФ/400 В, который может выдерживать нагрузку до 50 мА с выходным напряжением 310 В постоянного тока.

Первоначально конденсатор C1 полностью разряжен и действует как кратковременное короткое замыкание, пока полностью не зарядится и не стабилизируется.

Как только питание включается, NTC контролирует начальный скачок тока, и через несколько миллисекунд светодиоды загораются с полной яркостью. К этому моменту С1 уже стабилизируется и импульсный ток короткого замыкания устранен.

Однако в другом сценарии, если NTC не может контролировать скачок тока, стабилитрон включается при напряжении 300 В, что вызывает мгновенную зарядку конденсатора C1, что стабилизирует скачок тока через него, защищая светодиоды и стабилитрон. диод.

Примечание. Удалите C2 из указанного положения и подключите его параллельно стабилитрону. напряжение соответствует пиковому выходному постоянному току источника питания.

Однако, если эффективность не важна, можно использовать другие конфигурации светодиодов с гораздо более низким прямым напряжением, с соответствующими стабилитронами для управления пиковым постоянным током от емкостного источника питания.

Пример конструкции показан на следующем рисунке.

Примечание. Удалите C2 из указанного положения и подключите его между эмиттером T1 и линией заземления.

Как это работает

В приведенной выше схеме высокоемкостного драйвера светодиодов мы видим 5 параллельных цепочек светодиодов, каждая из которых имеет 10 светодиодов по 50 мА, соединенных последовательно.

Это означает, что общее потребление светодиодной сети составляет 50 x 5 = 250 мА.

Как описано ранее, учитывая, что 1 мкФ/400 В может генерировать ток 50 мА, для получения 250 мА нам потребуется C1, равный 5 мкФ/400 В.

количество тока включения, которое может легко вывести из строя светодиоды вместе со стабилитроном.

Помня об этой проблеме, мы представили транзисторный регулятор напряжения, который поддерживает стабилизацию выходного напряжения и, в свою очередь, предотвращает перегрузку по току на светодиодах.

Необходимо немного поэкспериментировать с резистором R3, чтобы убедиться, что транзистор способен обеспечить необходимые 250 мА для светодиодных цепочек.

В целом приведенная выше схема выглядит хорошо, однако она может быть крайне неэффективной из-за сильного рассеивания тепла транзистором.

Увеличение количества светодиодов в последовательных цепочках пропорционально повысит эффективность схемы. Однако для этого необходимо соответствующим образом изменить последовательный резистор, транзистор, значение стабилитрона.

Интересный способ управления импульсным током в цепях емкостных драйверов светодиодов

Как обсуждалось в предыдущих параграфах, основной проблемой сильноточных емкостных драйверов светодиодов является импульсный ток включения, который может мгновенно вывести из строя подключенные светодиоды.

Простым способом устранения вышеуказанной проблемы является использование стабилитрона, однако стабилитрон, являющийся полупроводниковым устройством, может сгореть во время резкого скачка напряжения при включении емкостного источника питания.

Новый способ решения этой проблемы — включение мини-реле слабого тока и переключение светодиодов через контакты реле.

Это обеспечивает несколько преимуществ общей конструкции. Сначала катушка реле поглощает весь первоначальный бросок тока включения и, кроме того, включает светодиоды с небольшой задержкой, дополнительно защищая от начального броска тока.

Полную схему устройства защиты от перенапряжения с задержкой включения реле для емкостных драйверов светодиодов можно увидеть на следующем рисунке.

Убедитесь, что реле рассчитано на минимальное напряжение 24 В с сопротивлением катушки 1 кОм или выше. Реле типа mini SPDT или SPST на 24 В прекрасно работают в вышеуказанном приложении.

Вам слово

Итак, что вы думаете о представленном выше подробном описании простых схем драйверов светодиодов? У вас есть какие-либо конкретные вопросы или какие-либо другие простые конструкции светодиодных драйверов, которыми вы хотели бы поделиться в этой статье? Пожалуйста, не стесняйтесь выражать свои ценные мысли и идеи в комментариях ниже.

5 Простые схемы драйверов светодиодов мощностью 1 Вт

В этом посте мы познакомимся с несколькими простыми в сборке компактными схемами светодиодных ламп мощностью 1 Вт. Первая схема основана на SMPS, во второй схеме используется емкостной источник питания, а остальные концепции показывают, как использовать источник постоянного тока для освещения светодиода мощностью 1 Вт.

Предупреждение. Многие из описанных ниже цепей не изолированы от сети переменного тока, поэтому прикасаться к ним при включенном и разомкнутом состоянии крайне опасно. Вы должны быть предельно осторожны при построении и тестировании этих цепей и обязательно принять необходимые меры предосторожности. Автор не может нести ответственность за какой-либо несчастный случай из-за какой-либо небрежности пользователя

Содержимое

1) Малый драйвер светодиодов SMPS мощностью 1 Вт

В первом варианте, наиболее рекомендуемом, мы изучаем схему драйвера светодиодов SMPS, которая может использоваться для управления светодиодами высокой мощности мощностью от 1 Вт. до 12 Вт. Он может напрямую питаться от любой домашней сети переменного тока 220 В или 120 В переменного тока.

Введение

Первый проект объясняет конструкцию небольшого неизолированного понижающего преобразователя SMPS (неизолированная точка нагрузки), которая является очень точной, безопасной и простой в сборке схемой. Давайте узнаем подробности.


Вы также можете узнать Как проектировать схемы драйверов светодиодов


Основные характеристики

Предлагаемая схема драйвера светодиодов smps чрезвычайно универсальна и особенно подходит для управления светодиодами высокой мощности.

Однако неизолированная топология не обеспечивает защиты от поражения электрическим током на стороне светодиодов цепи.

Помимо вышеуказанного недостатка, схема безупречна и практически защищена от всех возможных опасностей, связанных с скачками напряжения в сети.

Хотя неизолированная конфигурация может показаться несколько нежелательной, она избавляет конструктора от необходимости наматывать сложные первичные/вторичные секции на Е-сердечниках, поскольку трансформатор здесь заменен парой простых ферритовых дросселей барабанного типа.

Основным компонентом, отвечающим за выполнение всех функций, является микросхема VIPer22A от ST microelectronics, которая была специально разработана для таких небольших бестрансформаторных компактных драйверов светодиодов мощностью 1 Вт.

Принципиальная схема

Изображение предоставлено: © STMicroelectronics — Все права защищены волна, выпрямленная D1 и C1.

C1 вместе с катушками индуктивности L0 и C2 составляют сеть круговых фильтров для подавления электромагнитных помех.

D1 желательно заменить двумя диодами, включенными последовательно, чтобы выдержать всплески 2 кВ, генерируемые C1 и C2.

R10 обеспечивает определенный уровень защиты от перенапряжения и действует как предохранитель в случае катастрофических ситуаций.

Как видно из приведенной выше принципиальной схемы, напряжение на C2 подается на внутренний сток полевого МОП-транзистора IC на контактах 5–8.

Встроенный источник постоянного тока микросхемы VIPer подает ток 1 мА на контакт 4 микросхемы, который также является контактом Vdd микросхемы.

При напряжении около 14,5 В на Vdd источники тока отключаются и переводят схему ИС в колебательный режим или инициируют пульсацию ИС.

Компоненты Dz, C4 и D8 становятся цепью регулирования цепи, где D8 заряжает C4 до пикового напряжения в период свободного хода и когда D5 смещен в прямом направлении.

Во время вышеперечисленных действий источник или опорный сигнал ИС устанавливается примерно на 1 В ниже уровня земли.

Подробную информацию о деталях схемы драйвера светодиодов мощностью от 1 до 12 Вт см. в следующем техническом описании в формате pdf от ST microelectronics.

DA ТАБЛИЦА

2) Использование бестрансформаторного емкостного источника питания

Следующий драйвер светодиода мощностью 1 Вт, описанный ниже, показывает, как построить несколько простых схем драйвера светодиода мощностью 1 Вт, работающих от 220 В или 110 В, которые будут стоить вам не более 1/2 доллара. , за исключением светодиода, конечно.

Я уже обсуждал емкостной тип источника питания в нескольких постах, например, в схеме светодиодной трубки и в схеме бестрансформаторного источника питания, в настоящей схеме также используется та же концепция для управления предлагаемым светодиодом мощностью 1 Вт.

Работа схемы

На принципиальной схеме мы видим очень простую схему емкостного источника питания для управления светодиодом мощностью 1 Вт, которую можно понять по следующим пунктам.

Конденсатор 1 мкФ/400 В на входе образует сердцевину схемы и выполняет функции основного ограничителя тока в цепи. Функция ограничения тока гарантирует, что напряжение, подаваемое на светодиод, никогда не превысит требуемый безопасный уровень.

Однако у высоковольтных конденсаторов есть одна серьезная проблема, они не ограничивают и не способны препятствовать первоначальному включению сетевого питания в бросках, которые могут быть фатальными для любой электронной схемы. Светодиоды не являются исключением.
Добавление резистора 56 Ом на вход помогает ввести некоторые меры защиты от повреждений, но само по себе оно не может обеспечить полную защиту задействованной электроники.

Металлооксидный варистор определенно подойдет, а как насчет термистора? Да, термистор также был бы желанным предложением.
Но они относительно более дорогие, и мы обсуждаем дешевую версию предлагаемого дизайна, поэтому мы хотели бы исключить из общей стоимости все, что превышает долларовую отметку.

Итак, я придумал новаторский способ замены MOV на обычную дешевую альтернативу.

Какова функция MOV

Он заключается в том, чтобы поглотить первоначальный всплеск высокого напряжения/тока на землю, чтобы в данном случае он был заземлен до того, как достигнет светодиода.

Разве высоковольтный конденсатор не выполняет ту же функцию, если он подключен к самому светодиоду. Да, это, безусловно, будет работать так же, как MOV.

На рисунке показано подключение еще одного высоковольтного конденсатора непосредственно через светодиод, который поглощает мгновенный приток скачка напряжения при включении питания, он делает это во время зарядки и, таким образом, поглощает почти все начальное напряжение в броске, вызывая все сомнения связанные с емкостным типом питания отчетливо видны.

Конечным результатом, как показано на рисунке, является чистая, безопасная, простая и недорогая схема драйвера светодиодов мощностью 1 Вт, которую любой любитель электроники может собрать прямо дома и использовать для личных удовольствий и полезности.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ К ней ОЧЕНЬ ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПОД НАПРЯЖЕНИЕМ.

 Электрическая схема

ПРИМЕЧАНИЕ. Светодиод на приведенной выше схеме представляет собой светодиод 12 В, 1 Вт , как показано ниже:

В показанной выше простой схеме светодиодного драйвера мощностью 1 Вт два конденсатора 4,7 мкФ/250 вместе с резисторами 10 Ом образуют в цепи своего рода «прерыватель скорости». в свою очередь помогает защитить светодиод от повреждения.

Эту функцию можно заменить на NTC, которые популярны благодаря своим функциям подавления скачков напряжения.

Усовершенствованный способ решения проблемы начального пускового тока может заключаться в подключении термистора NTC последовательно с цепью или нагрузкой.

Пожалуйста, перейдите по следующей ссылке, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт.

Приведенную выше схему можно изменить следующим образом, однако свет может быть немного нарушен.

Хорошим способом решения проблемы начального выброса импульса является подключение термистора NTC последовательно с цепью или нагрузкой.

Пожалуйста, перейдите по следующей ссылке, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт 9.0003

https://www.homemade-circuits.com/2013/02/using-ntc-resistor-as-surge-suppressor.html

3) Стабилизированный драйвер светодиодов мощностью 1 Вт с использованием емкостного источника питания

Как может быть видно, что 6 шт. диодов 1N4007 используются на выходе в режиме прямого смещения. Поскольку каждый диод будет давать падение 0,6 В на себе, 6 диодов создадут общее падение 3,6 В, что является правильным значением напряжения для светодиода.

Это также означает, что диоды будут шунтировать остальную часть энергии от источника на землю, и, таким образом, обеспечивать идеально стабилизированное и безопасное питание для светодиода.

Другая схема стабилизированного емкостного драйвера мощностью 1 Вт

Следующая конструкция, управляемая полевым МОП-транзистором, вероятно, является лучшей универсальной схемой драйвера светодиодов, которая гарантирует 100% защиту светодиода от всех типов опасных ситуаций, таких как внезапное перенапряжение и перегрузка по току. или импульсный ток.

Светодиод мощностью 1 Вт, подключенный к приведенной выше схеме, сможет производить около 60 люменов интенсивности света, что эквивалентно лампе накаливания мощностью 5 Вт.

 Изображения прототипа

Вышеприведенная схема может быть изменена следующим образом, однако свет может быть немного нарушен.

4) Схема драйвера светодиода мощностью 1 Вт с использованием батареи 6 В

Как видно на четвертой диаграмме, концепция почти не использует какую-либо схему или, скорее, не включает активный компонент высокого класса для требуемой реализации управления мощностью 1 Вт. ВЕЛ.

Единственными активными устройствами, которые использовались в предлагаемой простейшей схеме драйвера светодиодов мощностью 1 Вт, являются несколько диодов и механический переключатель.

Начальные 6 вольт от заряженной батареи снижаются до требуемого предела в 3,5 вольта за счет включения всех диодов последовательно или на пути напряжения питания светодиода.

Поскольку на каждом диоде падает напряжение 0,6 вольта, все четыре вместе пропускают только 3,5 вольта к светодиоду, безопасно и ярко освещая его.

По мере того, как яркость светодиода падает, каждый диод последовательно шунтируется с помощью переключателя, чтобы восстановить яркость светодиода.

Использование диодов для понижения уровня напряжения на светодиодах гарантирует, что процедура не рассеивает тепло и, следовательно, становится очень эффективной по сравнению с резистором, который в противном случае рассеивал бы много тепла в процессе.

5) Подсветка светодиода мощностью 1 Вт с помощью элемента AAA 1,5 В

В 5-м проекте давайте узнаем, как освещать светодиод мощностью 1 Вт с помощью элемента AAA 1,5 в течение разумного периода времени. Схема, очевидно, основана на технологии повышающего драйвера. , в противном случае управлять такой огромной нагрузкой с таким минимальным источником невозможно вообразить.

Светодиод мощностью 1 Вт относительно велик по сравнению с источником питания 1,5 В типа AAA.

Для светодиода мощностью 1 Вт требуется минимум 3 вольта питания, что в два раза превышает номинал ячейки.

Во-вторых, для работы светодиода мощностью 1 Вт требуется от 20 до 350 мА тока, а 100 мА — вполне приемлемый ток для питания этих световых машин.

Таким образом, использование пальчикового фонарика AAA для вышеуказанной операции выглядит очень отдаленным и невозможным.

Тем не менее, обсуждаемая здесь схема доказывает, что все мы ошибались, и успешно управляет 1-ваттным светодиодом без особых осложнений.

СПАСИБО ZETEX за предоставленную нам замечательную маленькую ИС ZXSC310, для которой требуется всего несколько обычных пассивных компонентов, чтобы сделать это возможным.

Работа цепи

На схеме показана довольно простая конфигурация, которая в основном представляет собой настройку повышающего преобразователя.

Входной постоянный ток 1,5 В обрабатывается микросхемой для создания высокочастотного выходного сигнала.

Частота переключается транзистором и диодом Шоттки через дроссель.

Быстрое переключение катушки индуктивности обеспечивает необходимое повышение напряжения, которое подходит для питания подключенного светодиода мощностью 1 Вт.

Здесь, во время завершения каждой частоты, эквивалентная энергия, накопленная внутри индуктора, перекачивается обратно в светодиод, создавая необходимое повышение напряжения, которое поддерживает свечение светодиода в течение долгих часов даже с источником, который столь же мал, как 1,5-вольтовая ячейка. .

Изображение прототипа

Драйвер светодиода мощностью 1 Вт на солнечной батарее

Это школьный выставочный проект, который дети могут использовать для демонстрации того, как можно использовать солнечную энергию для освещения светодиода мощностью 1 Вт.

Идея была запрошена г-ном Ганешем, как указано ниже:

Привет, Swagatam! Я наткнулся на ваш сайт и нашел вашу работу очень вдохновляющей. В настоящее время я работаю над программой «Наука, технологии, инженерия и математика» (STEM) для учащихся 4-5 классов в Австралии. Проект направлен на повышение интереса детей к науке и тому, как она связана с реальными приложениями.

Программа также привносит эмпатию в процесс инженерного проектирования, когда молодые учащиеся знакомятся с реальным проектом (контекстом) и взаимодействуют со своими одноклассниками для решения мирской проблемы. В течение следующих трех лет мы сосредоточимся на том, чтобы познакомить детей с наукой об электричестве и реальным применением электротехники. Введение в то, как инженеры решают проблемы реального мира на благо общества.

В настоящее время я работаю над онлайн-контентом для программы, которая будет ориентирована на младших школьников (4-6 классы), изучающих основы электричества, в частности, возобновляемых источников энергии, в данном случае солнечной. В рамках программы самостоятельного обучения дети узнают и исследуют электричество и энергию, поскольку они знакомятся с реальным проектом, то есть обеспечивают освещением детей, укрытых в лагерях беженцев по всему миру. По завершении пятинедельной программы дети объединяются в команды для сборки солнечных фонарей, которые затем отправляются детям из неблагополучных семей по всему миру.

В качестве некоммерческого образовательного фонда мы просим вашей помощи в составлении простой принципиальной схемы, которая может быть использована для создания солнечной лампы мощностью 1 Вт в качестве практического занятия в классе. Мы также закупили у производителя 800 комплектов солнечного света, которые дети будут собирать, однако нам нужен кто-то, кто упростит принципиальную схему этих комплектов света, которые будут использоваться для простых уроков по электричеству, цепям и расчету мощности, вольт, ток и преобразование солнечной энергии в электрическую энергию.

Я с нетерпением жду вашего ответа и продолжаю вашу вдохновляющую работу.
