Led драйвер своими руками: Светодиодный драйвер своими руками

Содержание

назначение, принцип работы, схема и ремонт

Сейчас уже можно разделить светодиоды на два основных подтипа: индикаторные и осветительные. Осветительные светодиоды – относительно новые элементы светотехники. Первые модели применялись как индикаторы еще лет 30 назад. Но прогресс на месте не стоит. Инженерам удалось получить большую яркость при минимальном размере и потребляемом токе в сравнение с лампами. Кроме того, светодиоды имеют намного большую механическую прочность. Как лампочку их уже не разобьешь.

Светодиодная осветительная продукция серьезно потеснила практически все другие источники света. Светодиоды могут обеспечить освещение не хуже лампового. А их энергоэффективность намного выше. Обычно источники света на основе светодиодов окупаются в течение года. Сейчас их можно встретить в качестве домашнего освещения, уличных фонарей. Они устанавливаются в световое оборудование автомобилей. Даже в мониторах и телевизорах они заменили лампы подсветки.

Cодержание

Назначение.

Светодиод весьма чувствителен к качеству электропитания. Если пониженное напряжение ему не сделает ничего плохого, то повышенные напряжения и токи очень быстро снижают ресурс этих перспективных источников света. Многие видели, наверное, как на автомобилях хаотично моргают огни. Этот светодиод уже отслужил.

Для обеспечения стабильного электропитания (поддержания заданного напряжения и тока) необходима дополнительная электронная схема – блок питания или драйвер питания. Часто его называют led driver.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет. При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это — принцип ШИМ — широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении. При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания.

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

Мощность,
Напряжение,
Предельный ток.

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

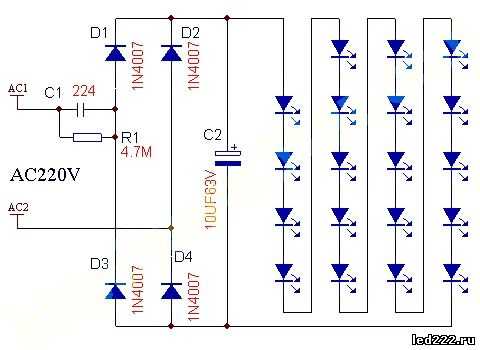

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

класс защищенности от пыли и жидкости,
мощность,
номинальный стабилизированный ток,
рабочее входное напряжение,
диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Не стоит пытаться выжать из источника тока максимум. Это приводит к работе на предельных режимах, соответственно возникает повышенный нагрев. Превышение может вывести стабилизатор из строя.

Виды драйверов.

По типу их можно подразделить на:

Линейные. Они наиболее подходящие, если входное напряжение не стабильно. Отличаются улучшенной стабилизацией. Распространены мало по причине низкого КПД. Выделяет большее количество тепла, подходит для маломощной нагрузки.

Внутреннее устройство драйвера

Внешний вид и схема драйвера LED 1338G7.

Импульсные. Основаны на микросхемах ШИМ. Обладают высоким КПД. Отличаются малым нагревом и длительным сроком службы.

ШИМ-драйвер Recom.

Микросхемы ШИМ создают значительный уровень электромагнитных помех. Людям с кардиостимуляторами не рекомендовано находится в помещениях, где применяются такие драйвера для питания светодиодов.

Драйвер, работающий с диммером. Принцип основан на использовании ШИМ-контроллера. Принцип состоит в том, что регулируется сила тока на светодиодах. Низкокачественные изделия дают эффект мерцания.

Драйвер с диммером.

LED драйвер на 220 В.

Существует немало уже готовых светодиодных драйверов промышленного производства. Естественно, они обладаю различными характеристиками. Их особенность в том, что они питаются от сети 220 В переменного напряжения и могут работать в широком диапазоне питающего напряжения. Задача, у них все та же. Выдать определенную силу тока. Многие промышленные изделия уже имеют гальваническую развязку. Гальваническая развязка предназначена для передачи электроэнергии без непосредственного соединения входной и выходной частей схемы. Это дополнительные очки в плане электробезопасности (простейшей и исторически первой гальванической развязкой считается обычный трансформатор). Обычно они имеют нестабильность не более 3 %. В подавляющем большинстве сохраняют работоспособность от 90-100 Вольт и до 260 Вольт. В магазинах очень часто их могут называть:

блок питания (БП),
источник тока,
адаптер питания,
источник питания.

Это все одно и тоже устройство. Продавцы не обязаны обладать техническим образованием.

Схема подключения драйвера к светодиодам.

Перед подключением светодиодов к драйверу необходимо уметь определять его полярность, иными словами, распознавать, где анод (+), где катод (-). Без этого света не будет.

Индикаторные диоды, а также некоторые маломощные осветительные, имеют два вывода.

Выводы светодиода.

Светодиоды в исполнении SMD (поверхностный монтаж) имеют либо 2, либо 4 вывода. В любом случае это анод и катод.

Выводы светодиодов в SMD-исполнении.

В первом случае выводы 3 и 4 могут быть не задействованы. Во втором случае косой срез расположен ближе к катоду. Обратите внимание, единого стандарта нет и возможны различия в полярности.

Поэтому можно либо обратиться к datasheet, либо использовать низковольтный источник постоянного тока и резистор ограничитель. В случае неправильной полярности светодиод не может загореться.

При использовании источника тока схема драйвера для светодиодов будет следующая:

Схема подключения светодиода.

Если у нас источник напряжения, то подключение осуществляется через ограничивающий резистор.

Схема подключения светодиода к источнику
напряжения через ограничитель.

Классическая светодиодная лента построена по такой схеме:

Схема светодиодной линейки.

В этом случае расчет производится по формулам:

Формула связи тока, напряжения, сопротивления.

При подключении важно учитывать:

При малой силе тока, мы теряем в яркости, при большой в сроке службы.
Напряжение из datasheet указывает падение напряжения при прохождении номинального тока. Этот параметром не основной.
Мощным светодиодам требуется и качественное питание, и хорошее охлаждение.

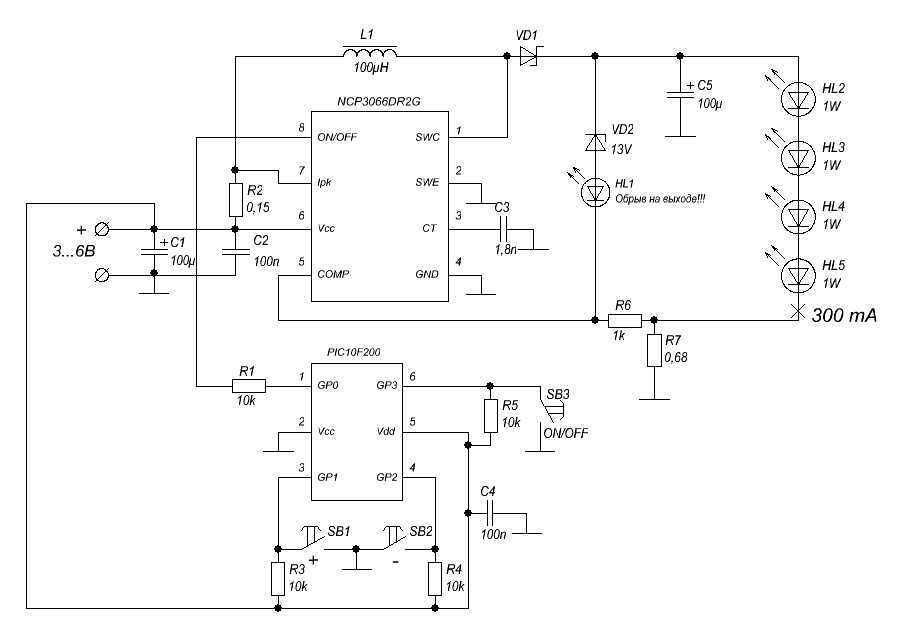

Схемы (микросхемы) светодиодных драйверов.

Как правило драйвера светодиодов строятся на интегральных стабилизаторах (КРЕНхх, либо импортные аналоги) или ШИМ. Схемы достаточно просты.

Использовании микросхем для стабилизации.

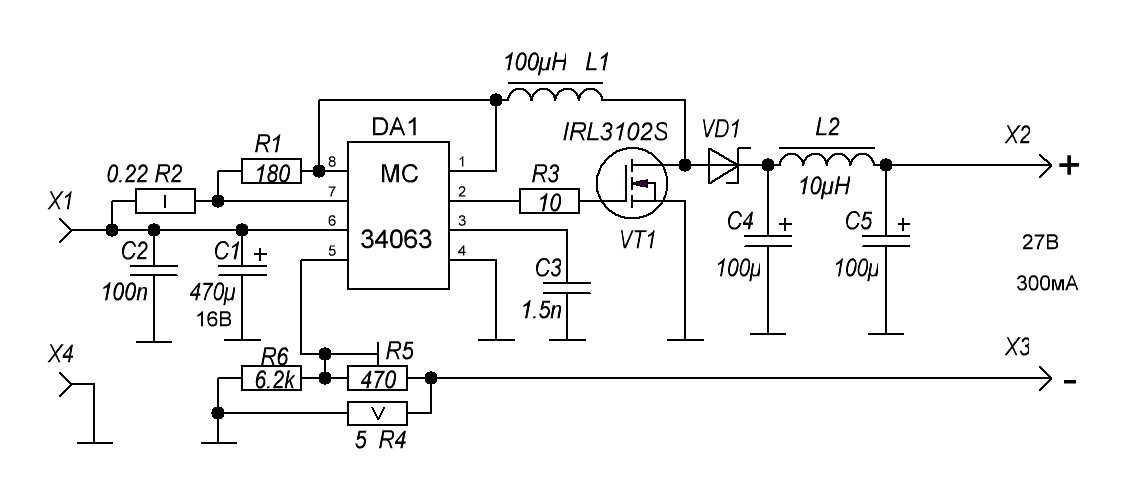

Принципиальные схемы светодиодных драйверов.

Существует схема самодельного источника тока на советской микросхеме К142ЕН12А. Резистор R2 позволяет менять яркость свечения.

Принципиальная схема на отечественных компонентах.

Линейный светодиодный драйвер своими руками.

Эта часть статьи посвящена радиолюбителям.

Оригинальный линейный источник тока на компараторе.

Это весьма интересная схема. В качестве ключевого элемента выступает униполярный (полевой) транзистор. Степенью его открытия управляет микросхема – квадрантный компаратор напряжения. Возможно, эта схема покажется сложной, но тем не менее ее можно смело отнести к линейным источникам тока, так как управление током осуществляется через соединение «исток-сток». Степень открытия зависит от приложенного к затвору напряжения. Регулировка достигается за счет связи одного из входов компаратора и напряжения со стока. VD1 выполняет функцию защиты.

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

LED ДРАЙВЕР

Мы рассмотрим действительно простой и недорогой мощный светодиодный драйвер. Схема представляет собой источник постоянного тока, что означает, что он сохраняет яркость LED постоянной независимо от того, какое питание вы используете. Ели при ограничении тока небольших сверхярких светодиодов достаточно резистора, то для мощностей свыше 1-го ватта нужна специальная схема. В общем так питать светодиод лучше, чем с помощью резистора. Предлагаемый led драйвер идеально подходит особенно для мощных светодиодов, и может быть использован для любого их числа и конфигурации, с любым типом питания. В качестве тестового проекта, мы взяли LED элемент на 1 ватт. Вы можете легко изменить элементы драйвера на использование с более мощными светодиодами, на различные типы питания – БП, аккумуляторы и др.

Схема электрическая led драйвера

Технические характеристики led драйвера:

– входное напряжение: 2В до 18В
– выходное напряжение: на 0,5 меньше, чем входное напряжение (0.5V падение на полевом транзисторе)
– ток: 20 ампер

Детали на схеме:

R2: приблизительно в 100-омный резистор

R3: подбирается резистор

Q2: маленький NPN-транзистор (2N5088BU)

Q1: большой N-канальный транзистор (FQP50N06L)

LED: Luxeon 1-ватт LXHL-MWEC

Другие элементы драйвера:

В качестве источника питания использован трансформатор-адаптер, вы можете использовать батареи. Для питания одного светодиода 4 – 6 вольт достаточно. Вот почему эта схема удобна, что вы можете использовать широкий спектр источников питания, и он всегда будет светить одинаково. Радиатор не требуется, так как идёт около 200 мА тока. Если планируется больше тока, вы должны установить LED элемент и транзистор Q1 на радиатор.

Выбор сопротивления R3

– ток LED устанавливается с помощью R3, он приблизительно равен: 0.5 / R3

– мощность рассеиваемая на резисторе приблизительно: 0.25 / R3

В данном случае установлен ток 225 мА с помощью R3 на 2,2 Ом. R3 имеет мощность 0,1 Вт, таким образом, стандартный 0,25 Вт резистор подходит отлично. Транзистор Q1 будет работать до 18 В. Если вы хотите больше, нужно изменить модель. Без радиаторов, FQP50N06L может рассеивать только около 0,5 Вт – этого достаточно для 200 мА тока при 3-х вольтовой разнице между источником питания и светодиодом.

Функции транзисторов на схеме:

– Q1 используется в качестве переменного резистора.
– Q2 используется в качестве токового датчика, а R3-это установочный резистор, который приводит к закрыванию Q2, когда течет повышенный ток. Транзистор создаёт обратную связь, которая непрерывно отслеживает текущие параметры тока и держит его точно в заданном значении.

Эта схема настолько проста, что нет смысла собирать её на печатной плате. Просто подключите выводы деталей навесным монтажом.

Форум по питанию различных светодиодов

светодиодных драйверов | Светодиодные ноу-хау своими руками

Светодиодные модули могут светиться только в том случае, если на них подается необходимое питание. Это также относится к нашим светодиодным платам FLUXengine и APEXengine. На этой странице мы объясняем основы светодиодных драйверов и показываем, что следует учитывать при выборе светодиодного драйвера. Эта страница предназначена специально для наших светодиодных модулей FLUXengine DIY, но основные принципы применимы ко всем светодиодным приложениям.

В принципе любой блок питания можно использовать в качестве блока питания для светодиодов — при условии, что параметры правильные! Однако лучше использовать специальные балласты для светодиодов, называемые также драйверами светодиодов или источниками постоянного тока. Это гарантирует, что постоянный ток проходит через светодиоды независимо от прямого напряжения светодиода. Таким образом, они обеспечивают безопасную работу без мерцания даже при колебаниях сетевого напряжения.

Драйверы светодиодов Mean Well

Мы рекомендуем драйверы светодиодов Mean Well для наших двигателей FLUX и APEX. С 1982 года тайваньский производитель предлагает отличное соотношение цены и качества и надежную продукцию в области электропитания.

Подходящий светодиодный драйвер можно найти, воспользовавшись кнопкой Выберите модель с соответствующими характеристиками в соответствии с техническими данными.

Серия HLG

Серия Mean Well Driver

Для источников постоянного тока для светодиодов особенно рекомендуются серии HLG и XLG, а также ELG. В наших комплектах мы в основном используем новые блоки питания XLG. Их инновационный режим постоянной мощности обеспечивает максимальную гибкость при расширении. Часто можно увеличить площадь освещения без замены драйвера.

Если вы планируете использовать более мощную светодиодную систему, вам следует выбрать серию HLG, так как эти высококачественные устройства обеспечивают наилучшую эффективность. Серии XLG и ELG менее дорогие, но им не нужно прикрываться экономичностью эксплуатации. В большинстве случаев драйверы XLG и ELG всего на несколько процентных пунктов менее эффективны, чем продукты HLG.

Серия ELGCСерия XLG

Подключение светодиодных модулей к драйверу

Важное примечание
Пожалуйста, всегда соблюдайте инструкции по технике безопасности производителя источника питания. Работы на компонентах, находящихся под напряжением, могут выполняться только квалифицированным персоналом.

Последовательное подключение

Параллельное подключение

Гибридное последовательное и параллельное подключение

Серийное подключение

Параллельное подключение

Гибридное последовательное и параллельное подключение

Драйверы светодиодов для установок FLUXengine и APEXengine

В большинстве случаев имеет смысл использовать разные драйверы для модулей FLUX и модулей APEX. Эти два типа имеют очень разные ограничения для текущего потока.

Комбинируя последовательное и параллельное соединение, можно реализовать смешанную схему. Однако в этом случае отношения в комбинированном спектре фиксируются. Преимущество одного источника постоянного тока на канал заключается в том, что вы можете настроить спектр света в соответствии с потребностями растения с помощью выборочного затемнения.

Драйвер Mean Well Dimming Operation

Типы A / B / AB

Блоки питания Mean Well доступны в различных версиях, которые различаются возможностью диммирования. Во многих моделях варианты маркируются суффиксом -A, -B или -AB , указанным в обозначении производителя, например. XLG-240-M- AB .

A — внутренний потенциометр для ограничения тока

Изделия с суффиксом A имеют встроенный в устройство потенциометр. Он скрыт за крышкой для защиты от брызг в корпусе. Отвертка требуется для регулировки тока или напряжения. Диапазон регулирования моделей А ограничен 50-100% максимального тока. Из-за этих ограничений на самом деле это не функция диммирования для частого использования — скорее, она предназначена для ограничения тока по мере необходимости.

B — Внешнее затемнение с помощью функции диммирования 3-в-1

Источники питания MEAN WELL с суффиксом B имеют вторую пару проводов на выходе с маркировкой DIM+ и DIM-. Есть три способа получить функцию затемнения.

Сопротивление: Самый простой вариант, который особенно подходит для проектов «сделай сам», заключается в подключении резистора между DIM+ и DIM-. Для этой цели можно использовать потенциометр — поворотную ручку, которая может плавно изменять сопротивление. Для одного блока питания нужен потенциометр на 100кОм. Также можно регулировать яркость нескольких источников питания с помощью одного потенциометра, но для этого требуется другой потенциометр, напр. 50 кОм для двух блоков питания и т. д.
Напряжение 0–10 В: стандартный сигнал, который может выдаваться многими блоками управления. Эта функция также используется с CresControl. Многие диммеры, установленные в зданиях, используют сигнал 1–10 В для затемнения ламп. Это также поддерживается блоками питания MEAN WELL. Однако затем необходимы дальнейшие меры для полного выключения света.
ШИМ: широтно-импульсная модуляция (ШИМ) — это цифровой сигнал, который могут интерпретировать драйверы светодиодов. Особенно полезно для поделок с Raspi, Arduino и Co.

Преимущество варианта В не только в том, что диммер можно разместить где угодно, а в эксплуатации гораздо удобнее. Но и диапазон управления значительно больше. Драйвером светодиода обычно можно управлять с помощью внешних диммеров от 0 до 100 %, т. е. «затемнение до выключения», так что доступно только низкое энергопотребление в режиме ожидания.

Версия AB: Лучшее из обоих миров

Название почти говорит само за себя: Драйверы с суффиксом AB имеют как внутренний потенциометр, так и провода для внешнего управления сигналом затемнения. Это самое идеальное решение, поэтому мы всегда предлагаем этот вариант, когда он доступен.

Внимание при затемнении драйверов Mean Well
Отдельные устройства имеют различные допуски. Функцию диммирования можно использовать для установки токов, превышающих спецификации.
Для обеспечения эксплуатационной безопасности и срока службы всех компонентов необходимо измерить установленные значения и сравнить их со спецификациями (см. техпаспорт).

Регулировка блока питания с помощью ваттметра/расходомера

Вместо использования профессиональных измерительных инструментов можно установить максимальный ток с помощью «измерителя потребления».

Подключается между розеткой и нагрузкой для измерения потребляемой мощности.
Перед первым включением потенциометр (регулировочный винт) I(out) на приводе устанавливается на минимальное значение (поворот влево).
После включения I(out) можно медленно увеличивать (вращать вправо) до тех пор, пока «счетчик потребления» не покажет желаемую мощность.
Должны соблюдаться допустимые значения мощности отдельных компонентов (особенно светодиодных драйверов и светодиодных модулей).

Установка драйверов светодиодов

Драйвер светодиодов можно установить на раме или радиаторе или разместить в другом месте. Чтобы среда выращивания оставалась прохладной, рекомендуется размещать драйвер, например. вне палатки.

Крепление на раме

Если вы хотите подключить драйвер к раме, вы должны термически развязать его. Мы включаем пластиковые шайбы в наши комплекты, которые позволяют легко создать небольшой зазор между драйвером и радиатором для минимизации теплопередачи.

Установка в другом месте

Преимущество собственных решений и проектов по созданию светодиодов своими руками заключается в том, что вы можете адаптировать лампу к своим индивидуальным идеям. При необходимости мы можем поставить более длинные провода, чтобы драйвер можно было разместить вдали от монтажной среды, и в коробку не попадало дополнительное тепло. Просто напишите в комментарии к заказу, сколько метров вам нужно дополнительно. Мы постараемся удовлетворить вашу просьбу.

Драйверы для светодиодов в продаже

Средняя скважина XLG-320-L-AB
€109,90
Распродажа!
Средняя скважина XLG-240-H-AB
47,90 €
Средняя скважина HLG-480H-C2100B
€165,90
Средняя скважина HLG-480H-C2800B
€169,90
Средняя скважина HLG-600H-54AB
€219,90
Средняя скважина XLG-150-L-AB
44,90 €

РУКОВОДСТВО «Сделай сам»: создайте свои собственные дешевые светодиодные ленты Philips Hue

Если у вас есть лампочки Philips Hue, в какой-то момент вы, вероятно, думали о приобретении светодиодной ленты Lightstrip Plus компании, которая работает с приложением компании и добавляет что-то другое к система окружающего освещения.

Я купил полоску Hue Lightstrip Plus со скидкой 50% в прошлую Черную пятницу на Amazon, и пока полоска работает штраф , это просто дрянной в целом по сегодняшним меркам и waaaaay завышена по сравнению с тем, что вы получаете, поэтому я хотел придумать хак Philips Hue Lightstrip, который бы снизил цену.

Вы платите 60 долларов за два метра светодиодной ленты низкой плотности с плохой яркостью, но насыщенными цветами, и она имеет ряд ограничений, включая количество, которое вы можете соединить вместе.

Между тем, я могу получить 50 метров плотных, ярких светодиодных лент на Aliexpress, которые работают так же хорошо, но не работают с Hue. Мне нравится идея, что все мои умные устройства работают в одном месте, но я не могу оправдать трату 60 долларов на установку дополнительных светодиодов в доме.

Это заставило меня задуматься: почему бы просто не сделать их самому? Что ж, до недавнего времени было почти невозможно заставить это работать должным образом по разным причинам, но я нашел несколько отличных вариантов для тех, кто хочет найти способ получить более дешевые и качественные полоски Hue, которые работают так же, как официальные те.

Имея все это в виду, это мои результаты на момент написания, поэтому, пожалуйста, не считайте это гарантией! Я сделал четыре разных версии более дешевого медиатора и все еще очень доволен, но ваш пробег может отличаться. Без лишних слов, вот результат:

Краткая справка

Причина Philips Lightstrip Plus стоит так дорого, потому что у нее отличная точность цветопередачи, и они разработаны для соответствия цвета светодиодным лампам Hue.

Компания Philips использует светодиодную ленту особого типа, называемую RGBWW (красный/зеленый/синий/теплый белый), которая оснащена отдельным светодиодным диодом для белого цвета, что обеспечивает правильные оттенки белого, а также великолепные цвета RGB. Это повышает цену, но приводит к лучшей точности по всему спектру.

С тех пор, как был выпущен Lightstrip Plus, полоски RGBWW значительно упали в цене , и на самом деле их можно найти прямо сейчас по отличным ценам с лучшими характеристиками, чем у Hue. Неудивительно, что Philips не обновила свою полосу и не снизила цену, поэтому мы здесь.

Вместе с моим другом Кесом Платтелом я изучил несколько вариантов и нашел надежную альтернативу, которую вы можете заказать сегодня. Вот ваши варианты.

Дорого, быстро, излишество

Уровень навыка: Я умею пользоваться отверткой
Время: 30 минут или меньше

Первым вариантом, который постоянно всплывал в моих беглых поисках светодиодных лент, не принадлежащих Hue, была FLS-PP Светодиодный балласт на Amazon за колоссальные 50 долларов. Это качественный контроллер, якобы работающий с Hue, но это почти цена всей линейки Hue.

Многие люди сообщали, что этот вариант работает, но я думаю, что он просто не стоит того в этой ценовой категории, если только вы не планируете ездить на тонны светодиодов от этой штуки. За 50 долларов вы можете построить свои собственные ленты встык, ничего не припаивая, так что читайте дальше. ..

Просто, дешево, быстро

Светодиодная лента за 2 доллара + контроллер Alibaba за 15 долларов = светодиодные ленты Hue, которые не нужны pic.twitter.com/LhPu0k7bBh
— ⚡️ Оуэн (@ow) 26 апреля 2018 г.

Уровень навыка: Я умею пользоваться отверткой
Время: 20 минут или меньше

Каждую минуту а затем в прошлом году я просматривал Aliexpress, когда мне было скучно, чтобы найти контроллер, совместимый с Hue, но безуспешно.

Однако недавно я наткнулся на новый бренд: Gledopto, рекламирующий контроллеры, совместимые с Hue и Tradfi, которые не требуют пайки или взлома программного обеспечения, чтобы заставить его работать, что звучало многообещающе. Я заказал базовую версию RGB (подробнее об опциях читайте дальше), которая является самой дешевой, вместе с рулоном дешевых светодиодов RGB и стал ждать.

Контроллер прибыл через несколько недель, и я был весьма впечатлен: это простое маленькое устройство, к которому с одной стороны подключено несколько светодиодных проводов, а с другой — блок питания. Контроллер Gledopto не поставляется с блоком питания , поэтому для его использования вам понадобится блок питания 12 В, 3 А+, но у меня был один.

Если ваш светодиодный рулон поставляется с разъемом на конце (он должен быть, если вы заказываете по приведенной выше ссылке), все, что вам нужно сделать, это отрезать пластиковый порт, зачистить провода и вставить их в соответствующее помеченное отверстие. на контроллере, удерживая отвертку в отверстиях сверху.

Как только вы это сделаете, это почти все. Вы можете подключить контроллер и добавить его с помощью мастера «Добавить свет» приложения Philips Hue, и он будет отображаться в приложении как «Расширенный цветной свет». Вот и все! Производительность на самом деле соответствует родной полосе, и она даже плавно появляется / исчезает, в отличие от других лампочек сторонних производителей.

Проблема с версией RGB заключается в том, что она не , а , как точная, особенно в отношении белого спектра, потому что вам приходится иметь дело с меньшим количеством источников света. Учитывая, что я строил это, потому что хотел обвести им свой стол и синхронизировать с Flux, это был не вариант, поэтому я установил полосу RGB на кухне.

После такого успеха я решил выбрать более дорогой контроллер RGB-CCT от Gledopto, который имеет дополнительные контакты, необходимые для управления полосой RGBW.

Примечание: разница между версиями RGB-CCT и RGBWW, которую вы увидите, заключается в том, что версия CCT объединяет белые диоды в один источник света в приложении Hue, а опция RGBWW добавляет вторую лампочку в приложение для управления исключительно белым спектром.

Это полезно, если вы хотите ориентироваться на определенный цветовой спектр, не переключаясь между светодиодами при переходе в режим белого спектра, что может раздражать. При заказе убедитесь, что вы получаете полосу RGBWW с дополнительным контактом и светодиодом, над поиском которых мы работали.

Новый контроллер, по сравнению с предыдущим, имеет дополнительное отверстие для подключения светодиодной ленты. Это такой же простой процесс, и он не должен занимать много времени. Как только он будет добавлен, он будет работать так же, как и любая другая лампа Hue, а время отклика просто фантастическое!

С помощью этого варианта нам удалось создать светодиодную ленту RGBWW, которая изначально работает с Hue, и стоит более чем вдвое дешевле, чем полноценная полоска Hue Lightstrip, насколько я могу судить, она намного ярче и с таким же насыщенным цветом.

Если вас интересуют недостатки этого подхода, я не заметил каких-либо серьезных проблем, за исключением того, что вы не сможете использовать его с новой функцией Philips Entertainment Zone, которая требуется для использования Hue Sync PC/Mac. приложение.

Тем не менее, есть и другие варианты программного обеспечения, которые отлично работают с этими светодиодными лентами, так что больших потерь нет.

Вот список деталей, которые я рекомендую купить

Светодиодные ленты:

Светодиодная лента Beilei RGBWW, 5 м (8 долларов США)
Альтернативная светодиодная лента RGBWW, (10 долларов США)
Двухрядная светодиодная лента RGBWW, выбор обновления на основе чипсета 5050 CCT для полного цвета на одной световой полосе (25 долларов США, и мой рекомендуемый выбор)
RGB/RGBWW для отдельных белых/цветных лампочек в приложении Hue. (25 долларов США)

Источник питания: 12 В, 3 А штепсельная вилка европейского стандарта — если вы проходите более 5 метров, вместо этого приобретите блок питания на 5 А (3 доллара США).

Хакерская светодиодная лента

Уровень навыков: Я хорошо разбираюсь в электронике и люблю паять
Время: Не делай этого

Если хочешь сэкономить даже больше паять или тянуть деньги и любить Кроме всего прочего, у меня есть для вас отличный вариант: сделай сам! Изображение выше может показаться не таким уж большим, но это тест контроллера Tradfi (на фото справа), который питает пользовательский светодиод через приложение Hue.

До того, как я обнаружил вышеописанный вариант, мой друг Кес Платтел выдвинул слегка безумную идею: что, если мы разберем лампочку IKEA Tradfi, которая на также , изначально совместимый с Hue, и украсть чипсет, который он использует для управления лампочками?

Это привлекательный вариант, особенно потому, что ИКЕА продает лампочки Tradfi всего за 6,99 долларов, которые можно выпотрошить, чтобы получить их чипы, сэкономив кучу денег, но усложнив процесс. Кроме того, оказывается, что он работает очень хорошо… если у вас есть время, чтобы инвестировать в его создание, и он намного меньше, чем версия Gledopto.

В ближайшее время я обновлю этот пост, сообщив подробности о том, как сделать это самостоятельно, и подробности от Kees, так что заходите еще раз, если хотите сделать это самостоятельно. У нас есть рабочая полоса, но ждем прибытия блока питания!

Обновление, январь 2020 г.: Многие из вас писали мне, чтобы спросить об этом варианте, но плохая новость проста: я не рекомендую его. К сожалению, взлом Tradfri не работал надежно и был склонен к выгоранию — вариант Gledopto, описанный выше, лучше.

Вот и все, ребята

Это рабочие варианты, с которыми я столкнулся, и я очень доволен настройкой Gledopto, а также взломом IKEA Киса после месяца или около того, запускающего его каждый день. Подсветка работает даже с Google Home! Я рекомендую Gledopto из-за простоты, но самостоятельный взлом не может быть лучше по цене.
