Светодиод SMD 5630: особенности и характеристики
Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа. SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений. В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.
Содержание
- 1 Конструктивные особенности
- 2 Технические характеристики
- 3 Область применения
Конструктивные особенности
SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.
Электрический контакт осуществляется через 4 вывода, как показано на рисунке. Они имеют следующее назначение:
- 1 – катод;
- 2 – катод;
- 3 – анод;
- 4 – не задействован.
По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.
Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода. Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.
Технические характеристики
Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В. Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°. Значение максимально допустимого прямого тока не должно превышать 150 мА, а обратного напряжения – 5 В.
Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.
Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C).
Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В.
Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%. В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.
Область применения
Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.
Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630. Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.
К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками. Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА. Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
параметры мощности, расшифровка, технические характеристики
На чтение 6 мин Просмотров 436 Опубликовано
Обновлено
Содержание
- Расшифровка
- Какая мощность 5630 SMD LED
- Конструктивное описание
- Технические характеристики
- Как и где применяется такой светодиод
Рынок элементов для создания светодиодного освещения насыщен большим количеством светоизлучающих приборов. Без определенной подготовки и знаний разобраться сходу в многообразии полупроводниковых элементов сложно. В этом обзоре в помощь начинающему светотехнику собраны характеристики SMD-светодиода 5630 и разобрано их влияние на потребительские свойства.
Расшифровка
Обозначение светодиода 5630 SMD LED, на неискушенный взгляд, непонятно. Ничего сложного в этой маркировке нет, а информация, которую она несет, важна для применения прибора:
- Цифры 5630 означают типоразмер корпуса прибора. Его габариты в плане – 5.6 х 3.0 мм, такая система принята для осветительных LED.
У индикаторных элементов размеры корпуса обозначаются в дюймовых единицах. - SMD – аббревиатура от Surface Mounted Device, прибор для монтажа на поверхность. К этой категории относятся безвыводные радиоэлементы, для монтажа которых не нужно сверлить отверстия в плате. SMD-детали припаиваются контактными площадками к полигонам платы со стороны установки.
- LED означает light-emitting diode. По-русски – светоизлучающий диод, светодиод (СИД, СД).
У индикаторных элементов размеры корпуса обозначаются в дюймовых единицах.По такому же принципу обозначаются и другие светоизлучающие элементы, применяемые в светотехнике.
Внешний вид SMD-светодиода 5630
Какая мощность 5630 SMD LED
Существует определенная путаница в понятии мощности светодиода, применяемого для освещения. Эта неразбериха вносится маркетологами. Надо разделить два понятия:
- Потребляемая электрическая мощность. Равна произведению рабочего тока на падение напряжения на элементе. Именно эту мощность оплачивает потребитель электроэнергии, ее легко измерить. Для единичного прибора LED 5630 она равна около 0,5 Вт (произведение 150 мА на 2,8. .3,6 В).
- Эквивалентная мощность. Равна мощности лампы накаливания, выдающей равной со светодиодом световой поток. Светодиод 5630, выдающий (в зависимости от модификации) от 50 до 60 лм, заменяет обычную лампочку мощностью 10-15 Вт. Этот параметр измерить сложнее, и здесь в наличии широкое поле для маркетинговых трюков.
.3,6 В).Следовательно, для создания источника освещения, эквивалентного 60-ваттной лампе накаливания, потребуется 4-6 LED 5630, а потреблять от системы питания они будут 2-3 Вт.
Конструктивное описание
LED 5630 состоит из керамического основания, на котором закреплен кристалл с излучающим p-n переходом. Эта подложка обладает достаточной теплопроводностью, чтобы обеспечить работу светодиода с внешним радиатором.
Кристалл залит прозрачным компаундом, а сверху нанесен слой люминофора. При приложении прямого напряжения излучение p-n перехода инициирует свечение люминофора.
Расположение выводов прибора 5630
Существует две модификации корпуса LED 5630 – с двумя выводами и с четырьмя. Функционально различий между двумя вариантами исполнения нет. Гальванически площадки 1 и 2, 3 и 4 (в четырехвыводном варианте) равнозначны. Для обозначения цоколевки в районе катодного вывода имеется метка в виде косой выемки.
Технические характеристики
Технические параметры LED логично разделить на электрические (свойственные любому диоду) и оптические (которыми характеризуются осветительные светоизлучатели). Технические параметры сведены в таблицу.
| Номинальный ток, мА | Наибольший импульсный ток, мА | Наибольшее обратное напряжение, В | Предельная рабочая температура, град.С | Декларированный срок службы, ч |
| 150 | 300 | 1,2 | +85 | 25000 — 30000 |
Часть характеристик (наибольший световой поток, мощность, падение напряжения и т.
д.) упомянуты выше. С оптическими параметрами надо разобраться подробнее.
Телесный угол рассеяния светоизлучающего элемента
Телесный угол рассеивания света проще всего представить в виде конуса, выходящего из источника излучения. В границах конуса свет будет виден, за пределами – нет. Угол раскрыва конуса и будет искомой величиной. Для рассматриваемого полупроводникового прибора он равен 120 градусам.
Индекс цветопередачи обозначается литерами Ra или CRI. Его значение характеризует способность осветительного прибора не искажать естественные цвета окружающих предметов.
Снимок, характеризующий различные значения CRI
Он измеряется в относительных единицах. В идеале LED должен иметь Ra=100, но такой прибор еще не создан. Очень хорошим считается значение CRI=80..90. При подобном освещении искажения естественных цветов практически не наблюдаются. Значение 70..80 считается неплохим, а вот все, что ниже, применять не стоит.
Еще один важный параметр для осветительного LED – цветовая температура, определяющая спектр излучения.
Прибор с типоразмерами 5630 выпускается в следующих модификациях:
| Цветовая температура, К | 2800-3500 | 4000-4500 | 6000-6500 | 7000-8000 |
| Характеристика свечения | Теплый белый | Естественный белый | Прохладный (cool)белый | Хододный (cold) белый |
| Применение | Комфортный свет для жилых помещений | Дневной свет для жилых комнат, офисов | Ювелирные магазины, музеи | |
Этот параметр интуитивно непонятен, в связи с ним существует много мифов и заблуждений. На самом деле к реальной рабочей температуре полупроводникового прибора он не имеет отношения, и характеризует спектр излучения люминофора. Длиной волны свечение прибора не описать – излучаемый диапазон достаточно широк. Поэтому для характеристики спектра используется аналог участка излучения абсолютно черного тела (АЧТ). Упрощенно это выглядит так: если взять АЧТ, то при абсолютном температурном нуле (0 К) оно будет выглядеть черным.
Но если его начать нагревать, то оно начнет испускать видимый цвет – сначала свечение красного участка оптического диапазона, при дальнейшем повышении температуры свет будет смещаться в сине-фиолетовую область. Спектр, соответствующий температуре АЧТ, используют для описания параметров излучения светодиодных осветительных приборов.
Цветовая температура
Как и где применяется такой светодиод
LED-прожектор на дискретных светодиодах 5603
LED 5630 используется в качестве элемента осветительных устройств с широкой областью применения. Он полностью заменяет устаревшие лампы накаливания (с учетом повышенной энергоэффективности и долговечности):
- в прожекторах для освещения территорий;
- в освещении жилых, офисных и производственных зданий;
- для светотехнического оборудования автомобилей;
- для эстетической подсветки архитектурных сооружений;
- для подсветки искусственного ландшафта;
- для других целей.
Также LED 5630 применяются для создания светодиодных лент, которые используются для локальных подсветок интерьеров, служебных инженерных сооружений (лестницы, выходы и т.
д.) и наружных элементов.

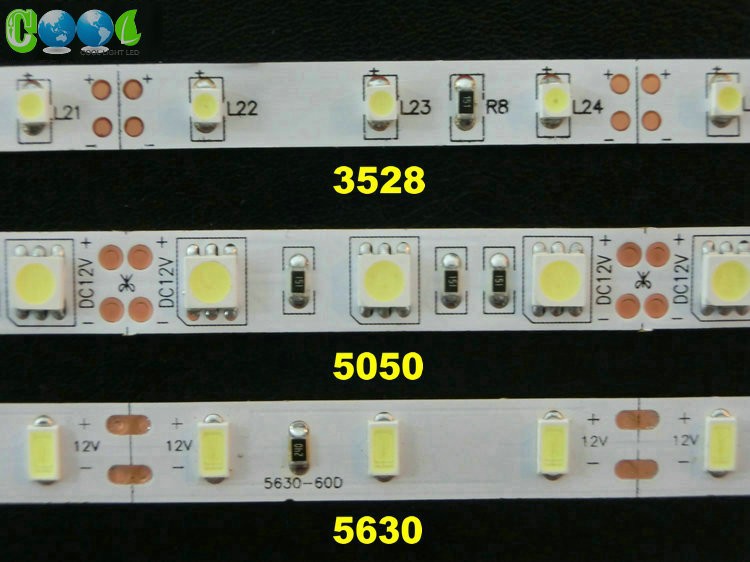

Лента на основе осветительных элементов 5630
Светодиоды типоразмера 5630 пользуются популярностью у разработчиков светоизлучающих устройств и систем освещения. Причиной широкого применения стала гармония технических параметров, стоимости и энергоэффективности при эксплуатации.
Китай 5630 SMD Светодиодные спецификации поставщиков и производителей — цена
Описание продукта
| Picture | Dimension |
|
Power | 0.5 W |
Lumen | 50-70LM |
Voltage | 3. |
Current | 150mA |
Color | Warm White,Natural White,Pure White,Cool White |
Цветовая температура | 2700-10000K |
Размер чипа | 10*30 MIL, 12*MIL, 17*34 MIL, 9. 10*30 MIL, 12*31 мил, 17*34 MIL, 9 900.0012 |
Warranty | 3 years |
Life-Span | 50000 hours |
Applications | Ceiling light,bulb wall lamps,down light,wall лампа, садовый свет, пищевое освещение, шахтерские лампы |
Характеристики | Низкое тепловыделение для снижения потребления электроэнергии |
1-100Вт светодиод белого, синего, красного, зеленого, желтого цветов. | |
0-3.4V
● Предел интенсивности (если = 150 мА)
9005 | ||
| ||
| ||
Flux(lm) for reference | ||
Min | Max | |
1 | 90LM | 100LM |
2 | 100LM | 110LM |
3 | 110LM | 120LM |
4 | 120LM | 130LM |
5 | 130LM | 140LM |
6 | — | — |
7 | — | — |
8 | — | — |
9 | — | — |
● VF Bin Limit (IF = 15 0 mA)
Bin code | Min. | Max.(V) |
1 | 6.0 | 7.0 |
2 | — | — |
3 | — | — |
4 | — | — |
5 | — | — |
(V) ● Chromaticity CIE
● Color Bin Limit (IF = 150 mA )
● Requirements for application and reflow soldering
Пять для переулков | |
Pre-Heat | 120 ~ 160 ℃ |
Время прогрева
| 120 секунд Макс.
|
Пиковая температура
| 245℃ Макс.
|
Время пайки
| 10 секунд Макс.
|
Состояние
| См. температурный профиль |
После пайки оплавлением следует избегать быстрого охлаждения
Температурный профиль (поверхность печатной платы)
Используйте следующие условия, показанные на рисунке.
<без PB без паяла> <свинцовый паяль>
1. Пепание не должно быть сделано более двух раз
2. Когда пайка не ставит стресс во время нагрева
Внимание:
1) Условия пайки
Количество процессов оплавления должно быть менее 2 раз, и требуется процесс охлаждения до нормальной температуры между первым и вторым процессом пайки.
2) Статическое электричество
При работе со светодиодами рекомендуется надевать браслет или антиэлектростатическую перчатку. Все устройства, оборудование и механизмы должны быть должным образом заземлены. не светится при слабом токе. Критерии: (VF > 2,0 В при IF=0,5 мА)
3) Влагозащитный пакет
Рекомендуется использовать влагонепроницаемую упаковку.
4) Хранение
Перед открытием упаковки светодиоды должны храниться при температуре 30 °C или ниже и относительной влажности 70 % или ниже. Светодиоды следует использовать в течение года.
5) После вскрытия упаковки светодиоды должны быть припаяны в течение 24 часов (1 день) после вскрытия упаковки.
Часто задаваемые вопросы:
Q1. Могу ли я получить образец для светодиодного освещения?
О: Да, мы приветствуем заказ образца для тестирования и проверки качества.
Смешанные образцы приемлемы.
Q2. Что насчет времени выполнения?
A:Образцу требуется 1-3 дня, время массового производства требует 3-5 дней для количества заказа.
Q3. Как вы отправляете товар и сколько времени занимает доставка?
О: Обычно мы отправляем через DHL, UPS, FedEx или TNT. Обычно доставка занимает 2-5 дней. Авиаперевозки и морские перевозки также необязательны.
Q4. Как сделать заказ на светодиодный свет?
A: Во-первых, сообщите нам ваши требования или заявку.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, клиент подтверждает образцы и размещает депозит для официального заказа.
В-четвертых, мы организуем производство.
В5: Предоставляете ли вы гарантию на продукцию?
О: Да, мы предлагаем 3 года гарантии на нашу продукцию.
Q6: Что делать с неисправным?
О: Во-первых, наша продукция производится в строгой системе контроля качества, и доля дефектных изделий составляет менее 0,2%.
Во-вторых, в течение гарантийного срока мы отправим новые лампы с новым заказом на небольшое количество. Для
дефектных партий мы отремонтируем их и повторно отправим вам или мы можем обсудить решение
, включая повторный звонок в соответствии с реальной ситуацией.
Упаковка и доставка
Детали упаковки
14000 шт./катушка, 24 катушки/коробка, каждая катушка Антистатический вакуумный пакет
Срок поставки — дней
5
5
