Все о светодиодной ленте SMD 5050

С начала производства первой светодиодной ленты на SMD 5050 прошло более 10 лет. За это время рынок светодиодной продукции значительно расширился, появились более мощные аналоги. Тем не менее, спрос на LED-ленту на основе SMD светодиодов 5050 ничуть не снизился. Она по-прежнему востребована среди покупателей, во многом из-зи уникальных свойств и стабильной продолжительной работы.

Содержание

  • 1 Особенности и область применения
  • 2 Варианты исполнения
  • 3 Основные технические характеристики
    • 3.1 Напряжение питания
    • 3.2 Степень защиты от влаги и пыли
    • 3.3 Плотность светодиодов
    • 3.4 Световой поток
  • 4 Расчёт мощности для выбора блока питания
  • 5 Надёжные производители
  • 6 Пару слов об изделиях с AliExpress

Особенности и область применения

Уникальность светодиодной ленты этого типа заключается в особой технологии производства SMD 5050. На сегодняшний день SMD 5050 остаётся единственным широко применяемым компактным светодиодом для SMD монтажа, в корпусе которого расположены 3 отдельно управляемых светоизлучающих кристалла, что позволяет получить практически любой цвет свечения, а также управлять этим светом с помощью специального контроллера.

Чаще всего светодиодную ленту SMD 5050 применяют в качестве декоративной подсветки:

  • для заполнения комнаты насыщенным синим, зелёным или красным светом, а также их оттенками;
  • для создания светомузыкальных эффектов;
  • в рекламных целях и шоу-бизнесе;
  • в качестве новогоднего украшения.

Если же необходимо получить яркий белый свет, то лучше параллельно с ней приклеить ленту на мощных светодиодах SMD 5730.

Варианты исполнения

Светодиодные ленты, собранные на чипах SMD 5050, можно условно разделить на 3 вида: одноцветные, многоцветные и адресные.

Одноцветные (монохромные) ленты SMD 5050 собраны на основе трёх кристаллов, излучающих свет одного цвета. Если присмотреться к такой ленте, то можно увидеть, что в местах разреза присутствуют только 2 контакта для подключения «+» и «–».

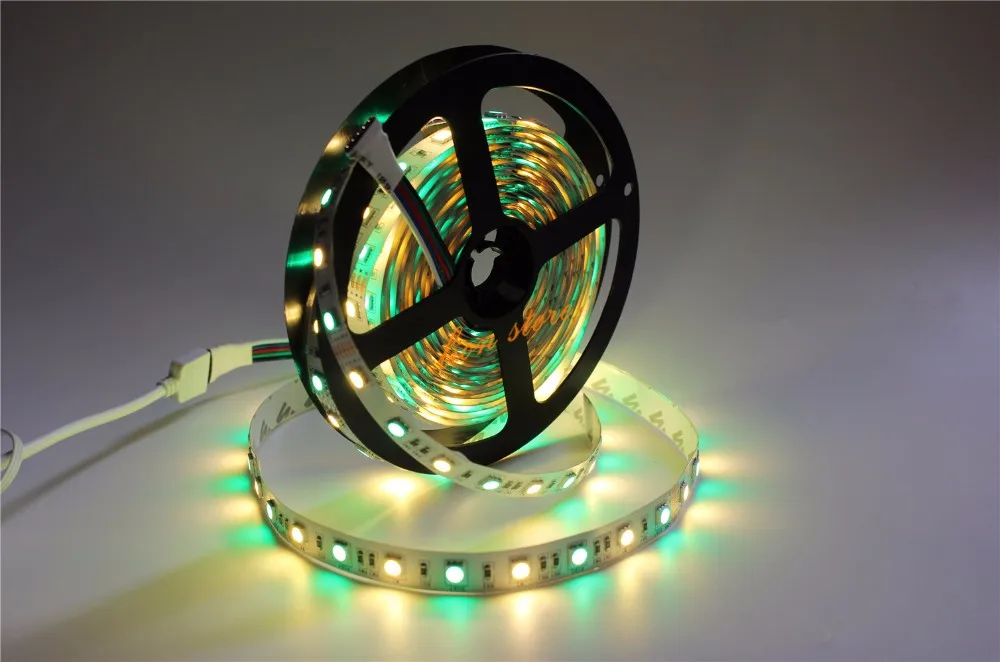

Мультицветные или RGB-ленты состоят из чипов с тремя кристаллами разных цветов (Red, Green, Blue) и в местах разреза имеют по 4 контактных площадки. Это даёт возможность пользователю задавать любой оттенок света при помощи RGB-контроллера. Недостатком RGB-лент является низкая мощность излучения при работе в режиме белого света. Избавиться от него удалось путём монтажа рядом с каждым RGB-светодиодом белого светодиода (RGBW-ленты). Причём управление белыми светодиодами производится по отдельной линии. В продаже также можно встретить вариант, когда в корпусе SMD 5050 в дополнение к RGB-кристаллам вмонтирован чип белого светодиода с отдельным управлением.

Приобрести RGB светодиодную ленту на основе LED SMD 5050 можно во многих интернет-магазинах. Наиболее достойным вариантом является интернет-магазин www.giant4.ru, который зарекомендовал себя как продавец качественного товара с невысоким ценником.

В адресной светодиодной ленте под корпусом SMD 5050 дополнительно с тремя излучающими кристаллами установлен чип ШИМ-драйвера WS2812B. В результате каждый адресный светодиод работает по индивидуальной команде, которую он получает от DMX-контроллера или Arduino. Столь оригинальное решение в значительной мере расширяет возможности RGB-светодиодов, но требует применения специализированного оборудования и программного обеспечения.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т. к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.

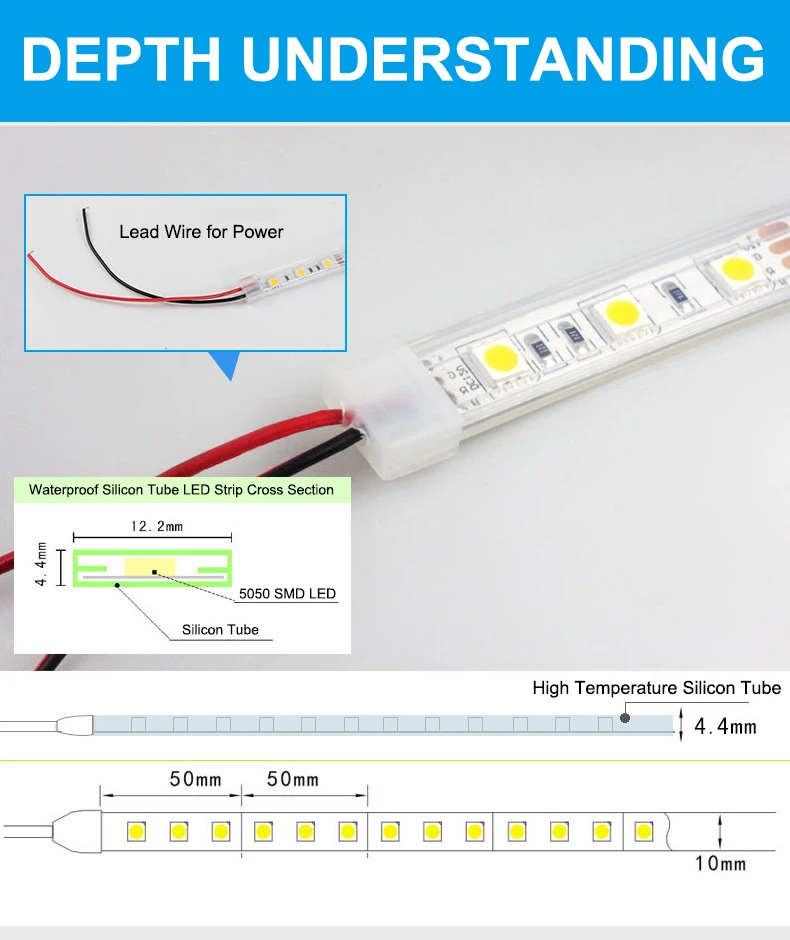

  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Расчёт мощности для выбора блока питания

Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:

  • 30 led/m – 7,2 Вт;
  • 60 led/m – 14,4 Вт;
  • 120 led/m – 28,8 Вт;
  • 240 led/m – 57,6 Вт.

Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.

Мощность БП определим по формуле:

  • P1м – мощность потребления одного метра, Вт;
  • N – общая длина всех отрезков, подключаемых к БП, м;
  • K – коэффициент запаса по мощности. Обычно К=1,2.

Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».

Надёжные производители

Помимо технических характеристик не нужно забывать о качестве. Особенно если перед вами стоит задача собрать подсветку подвесного потолка. Лучше всего покупать светодиодную ленту таких брендов как Philips, Feron, Gauss. Однако ввиду дороговизны их продукция мало востребована. В связи с этим потенциальные покупатели вынуждены выбирать из того, что предлагает российский рынок. Здесь можно доверять светодиодным лентам SMD 5050 среднего ценового диапазона от Navigator, JazzWay, Foton, Lumex, Giant4, Horoz Electric, Arlight.

Пару слов об изделиях с AliExpress

Пытаясь сэкономить, многие потенциальные покупатели обращаются за поиском дешёвой продукции в AliExpress. При этом они забывают о том, что эта торговая площадка – лидер по сбыту низкокачественной продукции. И даже многочисленные положительные отзывы не гарантируют качество продукта и порядочность продавца. Практика показывает, что из-за грубого нарушения технологии и применения низкокачественных компонентов светодиодные ленты из Китая частично или полностью выходят из строя в первый год работы. Поэтому дешёвые led-ленты с AliExpress пригодны только для изготовления новогодних украшений и прочих самоделок.

Особенности светодиодов SMD 5050

Содержание

  • 1 Что это такое
  • 2 Где и как используется
  • 3 Особенности конструкции
  • 4 Технические характеристики SMD 5050
  • 5 Схема подключения
  • 6 Какие есть виды
  • 7 Достоинства
  • 8 Недостатки
  • 9 Как выбрать

Постепенно светодиоды занимают доминирующее положение на рынке светового оборудования, в частности SMD 5050. Они практичны, доступны и не требуют большого напряжения. В статье описываются характеристики светодиодов 5050, схема включения, где и как использовать, плюсы и минусы, какие бывают разновидности, особенности конструкции, а также как правильно выбирать продукцию.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. При процессе рекомбинации электродырочных пар вероятность излучения света должна быть достаточно высокой.

Отсюда следует, что сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения. Чтобы эти условия были соблюдены, изготавливаются специальные многослойные гетероструктуры, которые знаменуют собой новый этап в развитии технологии LED. В первые образцы были встроены в металлические корпуса, чем-то похожие на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпуса. Они трубчатой или прямоугольной формы, часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены с целью блокировки видимого света. Более комплексные корпуса адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Где и как используется

Светодиоды имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее.

Источники света LED используются в самых разных областях, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений. Используются в светофорах и вспышки фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. В сочетании с маленькими светодиодными лампами GX53 количество и качество света значительно повысится.

Особенности конструкции

  • Кристалл сделан на основе химической формулы InGaN (нитрид галлия и нитрид индия). Также для изготовления применяется нитроген и фосфор.
  • Белый светодиод 5050 в основном покрывается жёлтым слоем люминофора.
  • Форм-фактор составляет 5х5 миллиметров.
  • Защищён специальной линзой. Она изготавливается из пластика силикона или эпоксидной смолы. Они должны быть полностью прозрачными, обладать отличной клейкостью, стабильными к разным температурным режимам, а также иметь длительный рабочий срок.

Технические характеристики SMD 5050

  • Угол рассеивания света 120.
  • Прямой ток 3х25 мА.
  • Прямой пульсирующий ток 3х100 мА.
  • Рабочий ток 60 мА.
  • Обратное напряжение составляет 5 В.
  • Рабочая температура от -40 до +100.
  • Температура хранения от -40 до +110.
  • Мощность светодиода 5050 составляет 0. 21 Вт.
  • Высокий индекс светопередачи, которой варьирует от 80 до 90 Ra.
  • Существует два типа: монохромный и многоцветный.
  • У монохромных в наличие могут быть красный, зелёный, жёлтый, синий и белый цвета.
  • Многоцветные светодиоды имеют три разных кристалла: красный, зелёный и синий. Такие LED используются как основа RGB-лент. При помощи RGB-контроллера можно регулировать режим работы и свечения, а также яркость и цвет. Благодаря их смешиванию цветов получаются новые вместе с различными оттенками.

Схема подключения

При подключении нужно помнить о таких правилах:

  1. Совпадения характеристик нагрузки диодов.
  2. Подключение в сеть должно происходить только при наличии резистора.
  3. Не применять резисторы, чьё сопротивление меньше номинального.

Какие есть виды

  • Первыми среди сверхъярких LED-светильников являются SMD 3528. У них меньше диодов на 1 метр. Уровень яркости меньше во много раз – SMD 3528 с 30 диодами на метр 120 Лм, а у SMD 5050 – 400 Лм.
  • Также мощность RGB-ленты 5050 превышает параметры своей предыдущей версии SMD 3528 (0.1 Вт).
  • Улучшенные модели SMD 5730 отличается более качественным световым потоком (55 лм/Вт). Мощность одного диода оставляет 0.5 Вт.

Достоинства

  • Одним из параметров LED SMD 5050 является улучшенная светоотдача люменов, чем у галогенных или ламп накаливания. Эффективность не зависит от формы и размера.
  • Цвет. LED могут излучать свет нужного цвета без помощи разнообразных цветовых фильтров, что необходимо для традиционных методов освещения. Это значительно эффективнее и может снизить первоначальные затраты. Так, светодиодные RGB-ленты могут давать разнообразные цветовые оттенки.
  • Размер. Они могут быть очень маленькими (менее 2 мм²) и легко монтироваться к печатным платам.
  • Время включения. Они загораются достаточно быстро. Светодиодный индикатор красного цвета достигает полной яркости менее чем за микросекунду.
  • SMD-светодиоды прекрасно подходят в случае, если светильник часто включается и выключается. Благодаря устойчивости к перепадам сетевого напряжения частое включение и выключение сверхъяркого диода не отразится на его качестве в отличие от люминесцентных и классических ламп накаливания, которые нередко перестают работать при частом включении и выключении, или высокоинтенсивных газоразрядных ламп, которые требуют длительного времени перед перезапуском.
  • Регулировка яркости. Их очень легко диммировать (затемнять) либо широтно-импульсной модуляцией, либо уменьшением прямого тока.
  • Холодное свечение. В отличие от многих световых устройств светодиоды излучают достаточно малое количество тепла в виде инфракрасного излучения. Потраченная энергия рассеивается в виде тепла через основание светодиода.
  • Длительный срок функционирования. В основном LED выходят из строя из-за постепенного затемнения, а не из-за внезапного отказа, что нередко у ламп накаливания.
  • Срок службы может быть довольно длительным. Срок полезного использования составляет от 35 тысяч часов до 50 тысяч часов, хотя время для завершения отказа может быть короче или длиннее. Флюоресцентные трубки обычно рассчитаны на работу в диапазоне от 10 тысяч до 25 тысячи часов, в зависимости отчасти от условий использования, а лампы накаливания – на 1-2 тысячи часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на обслуживание происходит по причине этого продленного срока службы, а не из-за экономии энергии. Это и является основным фактором при определении срока окупаемости продукта.
  • Ударопрочность. У них в наличие имеются твердотельные компоненты, которые трудно повредить внешним ударом, в отличие от других источников света (люминесцентные), не отличающихся прочностью.
  • Фокусировка. Твёрдый корпус разработан для наиболее качественной фокусировки света. Флюоресцентные источники света и традиционные лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов конструируются линзы с полным внутренним отражением, что также ​​часто используются с тем же эффектом. Однако когда требуется большое количество света, обычно задействовано несколько источников, которые трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объект.

Недостатки

  • Чувствительность к напряжению. На светодиоды должно подаваться напряжение выше их порогового, а ток ниже их номинального значения. Ток и срок службы сильно изменяются при небольшом изменении заданного напряжения. Таким образом, они требуют питания с регулируемым током (чаще всего последовательный резистор для индикаторов).
  • Цветопередача. Большинство холодных белых светодиодов имеют разные спектры, которые в значительной степени отличаются от абсолютного излучения черного тела, такого как солнце.
  • Скачок до 460 нанометров и провал на 500 нанометров могут привести к тому, что цветовая гамма объектов при освещении белым холодным светом будет иначе выглядеть, чем при свете солнца или свете ламп накаливания. Из-за метамерии красные поверхности плохо освещаются фосфорными холодно-белыми светильниками.

Как выбрать

  • Упаковка должна быть сухой, чистой и без повреждений.
  • Правильность написания названия.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Все параметры и характеристики написаны на упаковке.
  • Наличие паспорта и/или инструкции.

LED SMD 5050 являются прекрасным выбором для решения разных дизайнерских и строительных задач. Помимо этого, они прекрасно подойдут для декоративных и рекламных целей, а высокие стандарты защиты дают возможность размещать ленты в помещениях с высокой влажностью и даже под водой, создавая неповторимую и оригинальную подсветку, а вместе со светодиодными лампами Gauss свечение станет разнообразнее и качественнее.
