Led 5050 характеристики: Технические характеристики и параметры SMD 3528, 5050, 5630, 5730

технические характеристики и подключение светодиода


На чтение 7 мин Просмотров 256 Опубликовано
Обновлено

Содержание

  1. Описание и характеристики LED SMD 5050
  2. Особенности применения
  3. Как выбрать
  4. Как правильно подключить
  5. Схема подключения
  6. Инструкция монтажа светодиодов
  7. Расстояние между светодиодами
  8. Как не допустить ошибок при подключении

SMD 5050 – это модель светодиода, который при небольших габаритах отличается высокими показателями яркости. Благодаря этому их активно применяют при производстве светодиодных лент и автомобильных ламп. На основе SMD 5050 были спроектированы такие модели как 5630 и 5730. Показатель их эффективности – 80 Люмен на 1 Ватт поглощаемой мощности.

Мощность светодиодов 5050 SMD позволяет использовать их для производства домашних ламп. Но чаще их устанавливают в лампочки «кукуруза». Здесь размещается от 30 до 100 элементов, что обеспечивает хороший световой поток. Самое габаритное изделие даёт столько же света, как и лампа накаливания на 100 W.

Описание и характеристики LED SMD 5050

Перед покупкой светодиодов SMD 5050 следует внимательно изучить характеристики, так как покупателям часто продают китайские подделки, которые не соответствуют заявленным техническим показателям.

Таблица характеристик SMD 5050

Светодиоды способны работать без повреждений и с первоначальными характеристиками светопередачи более 3000 часов. Приобретая китайские аналоги стоит учесть, что практически все показатели характеристик окажутся хуже примерно в 3 раза. Но без опыта распознать подделки сложно.

Для создания SMD 5050 используются следующие материалы:

  • индий;
  • алюминий;
  • галлий;
  • фосфор.

Также в составе присутствуют соединения азота (как легирующие добавки). Чтобы изготовить корпус, на производстве используют пластик, стойкий к высоким температурам. Рассеиватель – это линза, залитая эпоксидной смолой. Для охлаждения кристаллов вмонтированы теплоотводы. Каждый из элементов оснащён тремя катодами и таким же количеством анодов.

Особенности применения

SMD 5050 уникальны благодаря оригинальной схеме производства. Производить их начали давно, это один из лучших вариантов для монтажа на ленту. 3 отдельных и контролируемых кристалла позволяют получать разных цвета свечения, а также осуществлять регулировку с помощью контроллера.

SMD 5050 используют как декоративную подсветку для:

  • украшения помещений на Новый год;
  • отделки комнат;
  • создания светомузыкальных эффектов;
  • рекламы и привлечения внимания потенциальных покупателей.

Самые популярные цвета ленты SMD 5050

Для получения яркого белого цвета вместе с моделью 5050 рекомендуется подключить мощные элементы SMD 5730.

Как выбрать

Чтобы сделать правильный выбор, нужно учесть следующее:

  • наличие QR-кода или штрих-кода на упаковке;
  • наличие характеристик;
  • в комплекте должен находиться паспорт и инструкция по применению;
  • правильность написания названия;
  • на упаковке не должно быть повреждений.

Светодиод SMD 5050 (оригинал)

Продавец не должен отказываться от возврата в случае, если диоды окажутся нерабочими или не подойдут покупателю. Кроме этого, на изделие предоставляется гарантия от 1 года, если это оригинал.

Как правильно подключить

Перед покупкой светодиодов SMD 5050 следует разобраться, как правильно их подключить. В первую очередь следует учитывать характеристики нагрузки диодов. Производить подключение к сети можно только при наличии резистора. Нужно помнить, что сопротивление резисторов не должно быть меньше номинального. От этого зависит качественная работа каждого из элементов и срок службы.

Схема подключения

Чтобы разобраться в схеме подключения и уметь работать по ней, нужно иметь навыки электрика. Если человек впервые работает со светодиодами, вероятность выполнить правильное соединение элементов очень мала.

Схема подключения светодиодов

Если придётся заниматься подключением самостоятельно, следует как можно лучше изучить инструкцию и потренироваться на других светодиодах. Здесь применяется распространённая связка токоограничитель-светодиод. Такая схема подходит для всех монокристальных конструкций, разница только в номиналах токоограничивающего элемента.

Инструкция монтажа светодиодов

На производстве для монтажа используется групповая пайка. С помощью специального механизма светодиоды устанавливаются на плату, которая покрыта пастой. Следующий этап отправка в печь. Здесь паста под воздействием высокой температуры распадётся на 2 элемента: флюс и припой. После выполнения своих функций флюс испарится, а припой останется на дорожках платы и контактах, обеспечив качественное соединение элементов с подложкой.

Для установки светодиодов своими руками применяется паяльник. Здесь следует учесть следующие правила:

  • температура жала не должна превышать 300°;
  • перед началом работы определите полярность;
  • время контакта – не более 9 секунд, иначе может произойти перегрев кристалла, что негативно отразиться на характеристиках или спровоцирует перегорание;
  • в момент пайки температура корпуса не должна превышать 260°.

Результат правильно установленных на ленту светодиодов с помощью паяльника.

Если нет паяльника или навыков работы с ним, для монтажа можно использовать специальный строительный фен. Эта технология применяется на производстве с применением паяльной пасты.

Расстояние между светодиодами

Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.

Пример плотности светодиодов на ленте

Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.

Как не допустить ошибок при подключении

Если нет резистора, светодиоды запрещается подключать к источнику питания. Если используется 1 резистор, можно выполнить только последовательное подключение элементов одинакового типа. Когда используется диод на трех кристаллах, подключение каждого выполняется через отдельный резистор и соединяется с аналогичным диодом в следующем модуле.

Запрещено подключать между собой элементы, которые отличаются нагрузочными характеристиками. Например, подключение светодиодов 5050 и 3528 друг с другом недопустимо. Если будет использован резистор с неподходящими характеристиками, это спровоцирует увеличение нагрузочного тока на светодиод, что негативно отразится на его сроке службы.

Светодиоды 5050 SMD – какие лучше для монтажа 3528, 5050 или 5630

В большинстве осветительных приборов последнего поколения в качестве источников используются светодиоды поверхностного монтажа – SMD LED. Они могут различаться по мощности, размерам, параметрам. Но среди всего ассортимента стоит выделить светодиоды 5050 SMD, технические параметры которых мы и будем изучать.

Общая информация

Эта разновидность выпускается исключительно в квадратном корпусе толщиной 1,6 мм и размерами 5х5 мм. Указанная информация в виде маркировки наносится на сам корпус и дополнительно указывается в паспорте.

В отличие от всех других разновидностей светодиодов, модуль smd 5050 led включает в себя сразу 3 источника, которые могут быть:

  • белыми – сверхъяркие мощные лампы, на которые нанесен тончайший слой люминофора;;
  • цветными – в зависимости от типа модуля цвета могут отличаться. Также нанесен слой люминофора;
  • цветными – RGB 5050 из красного, зеленого и голубого цветов.

Для справки. Что такое люминофор? Это химический состав, способный накапливать световую память и преобразовывать поглощаемую тепловую энергию в излучение.

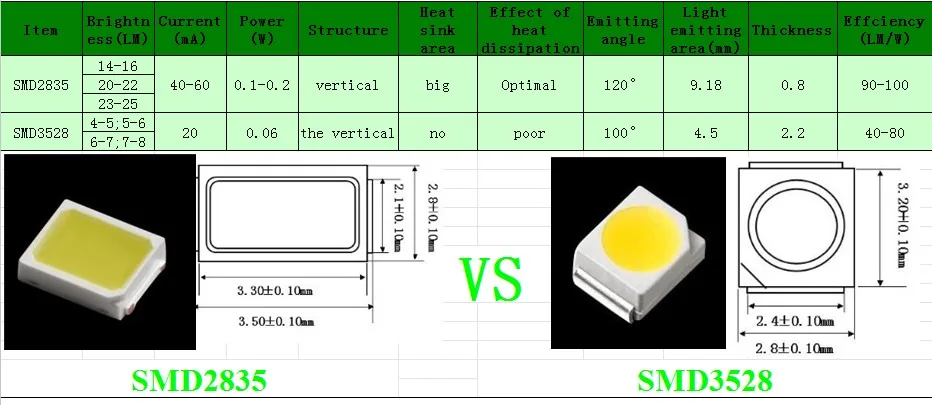

Светодиоды SMD5050 и SMD3528

Все световые приборы люминесцируют, то есть поглощают свет лампы и преобразуют его в свечение, подобное солнечному. Цветовая температура может варьироваться от 2800°К до 12000°К в зависимости от типа лампы. Для информации – цветовая температура Солнца составляет 5000°К.

Цветные источники SMD 5050 излучают только один цвет, почему их и именуют монохромными – это может быть теплый желтый, красный, зеленый или синий.

Монохромные источники

Конфигурация RGB SMD уже состоит из светодиодов сразу трех цветов – красного (R), зеленого (G) и синего (B), которые при одновременно включении выдают белый свет. При регулировании интенсивности каждого отдельного элемента можно получить любой цвет из видимого человеческим глазом спектра.

SMD 5050 RGB

Как определить цвет по маркировке

На каждом приборе подобного типа отражается определенная информация, которая содержит данные о типе, цвете, цветовой температуре и длине волны.

Маркировка SMD 5050Расшифровка
WxxБелый
RxxКрасный
YxxЖелтый
BxxГолубой
GxxЗеленый
RGBКомбинация красного/зеленого/голубого

В данном случае обозначение «хх» содержит информацию о цветовой температуре в Кельвинах (градусы см. на рисунке) и длину световой волны.

Конструктивные особенности

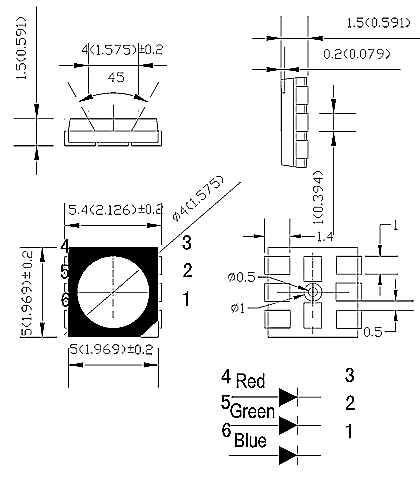

Параметры изделия всегда одинаковы – корпус 5х5х1,6 мм, квадратный. Изготавливают в большинстве случаев из термоустойчивого пластика, единичные модели – из стекла. С обратной стороны рамки есть выходы LED-лампочек, между которыми закреплены подложки из металла для равномерного рассеивания тепла.

Без металлической подложки чипа лампы начнут перегреваться и выходить из строя.

Для того, чтобы разобраться в выводе, инженеры разработали специальный ledключ в виде скошенного угла, указывающего на катод. Закрывающую кристаллы линзу изготавливают из оптически прозрачного герметизирующего и заливочного эпоксидного компаунда.

Технические показатели

Технические характеристики светодиода smd 5050

Светодиод 5050, характеристики которого не являются едиными, входит в сортамент всех производителей, специализирующихся на лед освещении. Единственным общим параметром является только форма корпуса – квадрат, и его размеры – 5х5х1,6 мм. Все остальные показатели зависят от типа и цвета самой лампы. Выделим лишь лимитированные технические характеристики (допустимый предел):

  • потребляемый ток – до 25 мА;
  • разница напряжения – 1,8-3,4 В;
  • интенсивность потока – 500-4500 мКд;
  • угол излучения – 90-120°;
  • максимальная температура – 60°С.

Покупая такую продукцию, необходимо обязательно обращать внимание на технические параметры. Серьезные крупные производители очень точно и четко дают всю исчерпывающую информацию, тогда как некоторые преимущественно китайские компании, наоборот, сильно искажают ее.

Если лед лампы нужны для массового приобретения, а даташит вызывает сомнения, рекомендуем проводить фотометрические тесты для нескольких отдельно взятых образцов.

Даже в одной партии технические параметры могут значительно изменяться, не говоря уже о продукции разных компаний. Независимо от количества светодиодов, старайтесь заказывать их у одного поставщика и одновременно.

ВИДЕО: Диодные ленты на SMD 5050 И 3528 – сравнение

Белые и цветные светодиодные ленты

Интенсивность потока, температура и длина волны позволили расширить сферу применения SMD 5050 и изготавливать на их основе светодиодные ленты. Они также могут быть белыми, монохромными (цветными) или RGB. Этот вариант пользуется просто огромной популярность, так как счет комбинации позволяет упростить монтаж и сократить время на установке. При этом подключать ленту без контроллера RGB не рекомендуется.

Что лучше — 5050 или 5730

Ответить на этот вопрос сложно, так как это вариант – что лучше – теплое или мягкое. Мощность 5730 на несколько порядков выше – в готовой конструкции каждый светодиод выглядит как отдельная яркая точка. 5050, наоборот, именно благодаря сниженной мощности, дает равномерное свечение, которое визуально воспринимается как целостная полоса.

Разнится также и выдаваемый 5730 поток, поэтому такие источники рационально использовать для отдельных светильников, ламп и даже прожекторов. Для изготовления светодиодных лент этот тип модуля не подходит.

Схема подключения

Светодиоды smd по схеме и способу подключения не отличаются от аналогичных образцов. На каждом отдельном элементе напряжение составляет 3,5V, соответственно, подключать нужно только последовательно с обязательным использованием соответствующего резистора.

При параллельном подключении с учетом разницы в параметрах, весь будет принимать на себя один светодиод и быстро сгорит. Дальше наступит очередь следующего и так до конца. Только последовательное подключение.

Есть разница в подключении монохромных и RGB образца. Если первые подключают последовательно каждый модуль по порядку, то во втором – также последовательно, но каждый отдельный цвет сразу из 3-х модулей. И в том, и в другом случае обязательно применение токогасящего резистора – по одному на каждую цепь.

У такого способа подключения есть только один минус – если вышел из строя один светодиод, гаснет вся цепь. То же самое наблюдается, если резистор перегорел. Это напоминает старые советские гирлянды, когда приходилось прозванивать каждую лапочку в поисках перегоревшей.

Как правильно паять

На производстве точечное паяние не практикуется, только сразу весь комплект. Дома такой возможности нет, поэтому можно воспользоваться паяльником с учетом следующего:

  • температура жала не выше 300°;
  • температура корпуса в момент спайки до 260°;
  • время контакта – 7-9 секунд;
  • до того, как начать работу, определяют полярность.

Кто-то пытается соединить лед элементы феном, но честно скажем, затея не самая удачная, тем более, что придется искать низкотемпературную паяльную пасту. Слишком большая зона покрытия, паяльник в этом случае срабатывает более ювелирно.

В заключение отметим, что хотя по характеристикам диоды smd 5050 и уступают современным образцам, их не снимают с производства. Уже нет лам и светильников на их основе, в основном производстве перешло на выпуск светодиодных лент с такими элементами. Они показывают хороший технически и энергетический результат, поэтому и остаются востребованными и популярными в бытовой и развлекательной сфере.

ВИДЕО: Как паять мелкие светодиоды

6 видов светодиодной ленты Термин спецификации Введение

X

Запрос

X

Запрос: 6 видов светодиодной ленты Спецификация термина Введение

*Кто ты? Таким образом, мы можем направить вас к лучшему человеку.

Пожалуйста, выберитеДомовладелец / ПотребительПодрядчик / ЭлектрикЧастный бизнесПроизводитель / OEMОптовый продавецАрхитекторДизайнерДругое

*Расскажите нам немного о своем проекте или вопросе!

*Аутентификация: 9

>

1. Размер светодиода

0603, 0805, 1210, 5050 относятся к размеру светодиода (дюймы/метры), используемого для светодиодной ленты.

Ниже приводится подробное описание этих спецификаций:
0603: Преобразование в метрическую систему — 1005, что означает, что длина светодиодного элемента составляет 1,0 мм, а ширина — 0,5 мм. Промышленность обозначается как 1005, а английская система называется 0603.

0805: Преобразование в метрическую систему — 2125, что означает, что длина светодиодного компонента составляет 2,0 мм, а ширина — 1,25 мм. Отрасль обозначается аббревиатурой 2125, а английская система называется 0805.

1210: Преобразование в метрическую систему равно 3528, что означает, что длина светодиодного компонента составляет 3,5 мм, а ширина — 2,8 мм. Промышленность обозначается как 3528, а английская система называется 1210.

5050: это метрическая система, что означает, что длина светодиодного компонента составляет 5,0 мм, а ширина — 5,0 мм. Отрасль обозначается как 5050.

2. Количество светодиодов

15 светодиодов, 30 светодиодов, 60 светодиодов относится к количеству светодиодных компонентов, припаянных по длине светодиодной ленты. Вообще говоря, световая лента со спецификацией 1210 составляет 60 светодиодов на метр, а световая лента со спецификацией 5050 — каждый. Счетчик имеет 30 светодиодов, а специальный — 60 светодиодов на метр. Цена светодиодных лент с разными номерами светодиодов различна, что также является важным фактором дифференциации цены светодиодных лент.

3. Цветовая температура

Относится к нагреву стандартного черного тела. Когда температура поднимается до определенной степени, цвет начинает меняться от темно-красного до светло-красного, оранжевого, желтого, белого и синего, а когда источник света и черное тело одного цвета, мы в это время будем черным телом. Абсолютная температура называется цветовой температурой источника света.

Вообще говоря, цветовая температура не является показателем для оценки светодиодных лент. Тем не менее, многие иностранные клиенты сделают особый запрос из-за окружающей среды. Цветовая температура источника света отличается, и цвет света отличается:
Цветовая температура ниже 3300K, светлый цвет красноватый, чтобы создать ощущение тепла; есть устойчивая атмосфера, теплое чувство. Это называется теплой цветовой температурой.

Цветовая температура находится в среднем диапазоне 3000–6000К. В этом цветовом тоне нет очевидного визуального психологического эффекта, и есть ощущение освежения; поэтому его называют «нейтральной» цветовой температурой.

Цветовая температура превышает 6000K, а цвет света синий, что дает людям ощущение холода, что называется холодной цветовой температурой.

4.Яркость: кд (кандела)



Основная единица силы света, кандела — одна из основных единиц Международной системы единиц.
Как правило, светодиоды разных цветов имеют разную силу света. Общепринятой единицей измерения является mcd, то есть милликандела. Чем выше значение, тем больше сила света, то есть ярче.

Это важный показатель для оценки яркости светодиодных лент. Чем выше требования к яркости, тем дороже полоса. Это связано с тем, что светодиодные чипы высокой яркости стоят дорого, и чем выше яркость, тем сложнее упаковка.

5. Угол освещения:

Это относится к углу освещения светодиодных элементов на светодиодных фонарях. Как правило, патч-светодиоды общего назначения, то есть компоненты SMD, имеют угол освещения 120 градусов. Чем больше угол освещения, тем лучше эффект астигматизма, но соответственно уменьшается относительная яркость свечения.

Угол освещения мал, интенсивность света увеличена, но дальность освещения уменьшена. Поэтому еще одним важным показателем для оценки светодиодных лент является угол освещения. На рынке есть недобросовестные производители. Чтобы увеличить яркость света и получить более высокую прибыль, угол освещения намеренно уменьшен. Если вы не будете осторожны, вы купите такие дрянные компоненты.

6. Напряжение

Относится к входному напряжению светодиодной ленты. Обычно используются характеристики 12 В постоянного тока, а некоторые — 24 В.
