КПД теплового двигателя. КПД теплового двигателя — формула определения. Кпд теплового двигателя формула


КПД теплового двигателя и формулы для вычисления

Издревле люди пытались преобразовать энергию в механическую работу. Они преобразовывали кинетическую энергию ветра, потенциальную энергию воды и т.д. Начиная, с 18 века начали появляться машины, преобразовывающие внутреннею энергию топлива в работу. Подобные машины работали, благодаря тепловым двигателям.

Тепловой двигатель – прибор, преобразующий тепловую энергию в механическую работу, за счет расширения (чаще всего газов) от высокой температуры.

Любые тепловые двигатели имеют составные части:

  • Нагревательный элемент. Тело с высокой температурой относительно окружающей среды.
  • Рабочее тело. Поскольку работу обеспечивает расширение, данный элемент должен хорошо расширяться. Как правило, используется газ или пар.
  • Охладитель. Тело с низкой температурой.

Рабочее тело получает тепловую энергию от нагревателя. В следствии, оно начинает расширяться и совершать работу. Чтобы система могла вновь совершить работу, её нужно вернуть в исходное состояние. Поэтому рабочее тело охлаждается, то есть излишняя тепловая энергия, как бы сбрасывается в охлаждающий элемент. И система приходит в изначальное состояние, далее процесс повторяется снова.

Вычисление КПД

Для расчета КПД, введем следующие обозначения:

Q1–Количество теплоты получаемое от нагревательного элемента

A’– Работа совершаемая рабочим телом

Q2–Количество теплоты полученной рабочим телом от охладителя

В процессе охлаждения, тело передает теплоту, поэтому Q2< 0.

Работа такого устройства это циклический процесс. Это означает, что после совершения полного цикла, внутренняя энергия вернется в исходное состояние. Тогда, по первому закону термодинамики, работа совершаемая рабочим телом будет равна, разности количества теплоты полученного от нагревателя и теплоты полученного от охладителя:

formula1

Q2 – отрицательная величина, поэтому она берется по модулю

КПД выражается как отношение полезной работы к полной работе, которая выполнила система. В данном случае, полная работа будет равно количеству теплоты, которое израсходовано на нагревание рабочего тела.  Вся затраченная энергия выражается через Q1.

Поэтому коэффициент полезного действия определяется как:

formula2

Преобразовав равенство выше, можно вывести формулу КДП любого теплового двигателя:

formula3

fizikatyt.ru

Тепловые двигатели. Второй закон термодинамики

1. Принцип действия и основные элементы теплового двигателя

В курсе физики основной школы вы уже познакомились с различными видами тепловых двигателей и их устройством. Тепловые двигатели сыграли большую роль в истории человечества и сохраняют огромное значение сегодня. Они движут автомобили, вращают турбины тепловых электростанций, разгоняют космические корабли.

Принцип действия теплового двигателя

Тепловые двигатели названы так потому, что в них сжигают топливо (например, газ или бензин) для получения высокой температуры. Она нужна для того, чтобы увеличить давление газа, который совершает работу при расширении (например, двигая поршень, соединенный передаточным механизмом с ведущими колесами автомобиля). Этот газ называют рабочим телом.

При расширении газу передается количество теплоты Q1. На рисунке 43.1 график зависимости p(V) при расширении газа схематически показан красной линией. Как вы уже знаете, работа Aг, совершенная при этом газом, численно равна площади фигуры под этим графиком (на рисунке она закрашена).

Действие теплового двигателя имеет циклический характер, то есть представляет собой последовательность повторяющихся одинаковых процессов. Поэтому после того, как газ расширился, совершив работу, его надо сжать до прежнего объема, чтобы он снова смог совершить работу при следующем расширении.

Сжимая газ, надо совершать работу над газом. Чтобы двигатель совершал полезную работу, работа по сжатию газа должна быть меньше работы газа при его расширении. Для этого надо сжимать газ при меньшем давлении. А чтобы уменьшить давление газа, надо понизить его температуру, Для этого при сжатии надо охлаждать газ, то есть отбирать у него некоторое количество теплоты Q2.

График зависимости p(V) при сжатии более холодного газа изображен на графике (рис. 43.2) синей линией. Работа Aвнеш внешних сил, совершаемая при этом над газом, численно равна площади фигуры под этим графиком (на рисунке она закрашена).Полезная работа Aпол совершенная двигателем за один цикл, равна разности работы газа Aг и работы внешних сил Aвнеш:

Aпол = Aг – Aвнеш.     (1)

Из этого соотношения следует, что полезная работа численно равна площади, заключенной внутри цикла в координатах p, V. Она закрашена на рисунке 43.3.

? 1. Докажите, что

Aпол = Q1 – Q2.      (2)

Подсказка. Воспользуйтесь первым законом термодинамики и тем, что при возвращении в начальное состояние внутренняя энергия газа не изменилась.

Основные элементы теплового двигателя

Итак, тепловой двигатель состоит из следующих основных элементов (рис. 43.4).

  • Нагреватель – сжигаемое топливо. Нагреватель имеет высокую температуру T1 и при контакте с рабочим телом передает ему количество теплоты Q1.
  • Рабочее тело – обычно газ.
  • Холодильник – обычно окружающий воздух или вода водоема. Температура T2 холодильника ниже температуры нагревателя: T2 < T1. При контакте с рабочим телом холодильник отбирает у него количество теплоты Q2.

2. Коэффициент полезного действия (КПД) теплового двигателя

Эффективность теплового двигателя определяется отношением полезной работы двигателя к количеству теплоты, полученному от нагревателя.

Коэффициентом полезного действия η теплового двигателя называют выраженное в процентах отношение полезной работы Aпол, совершенной двигателем, к количеству теплоты Q1, полученной от нагревателя:

η = (Aпол/Q1) * 100%.     (3)

Из соотношения Aпол = Q1 – Q2 следует, что

η = ((Q1 – Q2)/Q1) * 100%.     (4)

Поскольку переданное холодильнику количество теплоты Q2 > 0, коэффициент полезного действия любого теплового двигателя меньше 100 %.

? 2. За некоторое время нагреватель передал рабочему телу количество теплоты 5 кДж, а рабочее тело отдало холодильнику количество теплоты 4 кДж. Чему равен КПД?

Максимально возможный КПД теплового двигателя

Исследуя различные циклические процессы, французский ученый С. Карно доказал, что

максимально возможный коэффициент полезного действия теплового двигателя

ηmax = ((T1 – T2)/T1) * 100%.     (5)

В этой формуле T1 – температура нагревателя, а T2 – температура холодильника.

Как увеличить КПД теплового двигателя? Из формулы (5) следует, что этого можно достичь двумя способами: повышая температуру T1 нагревателя и понижая температуру T2 холодильника. Какой способ более эффективен?

Чтобы ответить на этот вопрос, заметим, что температура холодильника T2 не может быть ниже температуры окружающего воздуха, поэтому особенно сильно понизить ее невозможно. Следовательно, единственно возможный путь – повышать насколько возможно температуру T1 нагревателя. Однако и тут есть ограничение: температура нагревателя не должна превышать температуру плавления материалов, из которых изготовлен двигатель.

Формула (5) соответствует максимально возможному КПД теплового двигателя. У реальных тепловых двигателей он существенно меньше максимально возможного. Например, КПД лучших двигателей внутреннего сгорания составляет 30–40 %.

? 3. Чему равен максимально возможный КПД теплового двигателя, если температура нагревателя 1000 ºС, а температура холодильника 20 ºC?

3. Пример расчета КПД цикла

Вычисление КПД для циклов реальных тепловых двигателей требует использования высшей математики. Мы рассмотрим упрощенный циклический процесс a – b – c – d – a, происходящий с идеальным одноатомным газом (рис. 43.5).Прежде чем начинать расчеты, проведем качественное рассмотрение.

? 4. В следующей таблице приведены качественные характеристики некоторых этапов указанного циклического процесса. Перенесите таблицу в тетрадь и объясните содержание заполненных ячеек таблицы. Заполните остальные ячейки.

Итак, мы видим, что газ получает от нагревателя некоторое количество теплоты только на этапах a – b и b – c.

Напомним теперь, что коэффициент полезного действия равен отношению полезной работы Aпол к полученному от нагревателя количеству теплоты Q. Мы установили,что это количество теплоты газ получил в процессе a – b – c.

Согласно первому закону термодинамики:

Q = Aг + ∆U,      (6)

где Aг и ∆U – работа газа и изменение его внутренней энергии в процессе a – b – c.

? 5. Чему равна работа газа Aг в процессе a – b – c?Подсказка. Воспользуйтесь тем, что работа газа численно равна площади фигуры под графиком зависимости p(V).

Для нахождения изменения внутренней энергии газа воспользуемся формулой (§ 42):

U = (3/2)pV.

В состоянии с произведение давления газа на его объем равно 2p0 * 2V0 = 4p0V0, а в состоянии a это произведение равно p0V0. Следовательно,

∆U = 3/2 (4p0V0 – p0V0) = 9/2 p0V0.     (7)

? 6. Чему равно количество теплоты Q, полученное газом от нагревателя за один цикл?Подсказка. Воспользуйтесь формулой (6), результатом задания 4 и формулой (7).

Для нахождения КПД осталось найти полезную работу газа за один цикл.

? 7. Чему равна полезная работа газа за один цикл?Подсказка. Воспользуйтесь тем, что полезная работа численно равна площади, заключенной внутри цикла в координатах (p, V).

Теперь можно найти КПД данного цикла.

? 8. Чему равен КПД данного цикла?Подсказка. Воспользуйтесь результатами заданий 5–7.

4. Второй закон термодинамики

Обратимые и необратимые процессы и явления Среди происходящих вокруг нас явлений есть такие, которые могут протекать практически одинаково как в прямом, так и в обратном направлении во времени – как в фильме, который показывают в обратном порядке, от конца к началу. Такие явления называют обратимыми.

Явления же, которые могут протекать только в одном направлении, называют необратимыми.

Практически обратимыми являются механические явления, в которых очень мала роль трения: например, колебания груза на нити или на пружине.

Если заснять их, а затем показывать фильм в обратном порядке, зрители не заметят «обращения времени»: им будет казаться, что они наблюдают реальный процесс.

Однако те механические явления, в которых трение играет существенную роль, являются необратимыми: если показывать фильм о таких явлениях в обратном порядке, зрители сразу же это заметят.

Например, при прямом показе фильма катящийся по траве мяч замедляется и останавливается, а при обратном показе лежащий на траве мяч вдруг ни с того ни с сего начинает катиться, причем с возрастающей скоростью.

Среди тепловых явлений также есть обратимые и необратимые. Например, при адиабатном сжатии и расширении газа (то есть при отсутствии теплопередачи) газ ведет себя подобно пружине: если надавить на поршень, под которым находится газ в теплоизолированном цилиндрическом сосуде, а затем отпустить поршень, то он начнет совершать колебания – как груз на пружине.

Однако те тепловые явления, в которых существенную роль играет теплопередача, нельзя рассматривать как обратимые даже приближенно, так как теплопередача направлена всегда в одну сторону – от горячего тела к холодному.

Поскольку трение или теплопередача в той или иной степени присутствуют в любом процессе, все происходящие в природе процессы являются необратимыми. Например, колебания груза, подвешенного на нити или на пружине, могут продолжаться довольно долго, но постепенно они затухают и в конце концов прекращаются.

Второй закон термодинамики

Необратимость процессов обусловлена тем, что более упорядоченное состояние вещества со временем переходит в менее упорядоченное. (Закономерность такого перехода обосновывается с помощью теории вероятностей, но это обоснование выходит за рамки нашего курса.)

Например, вследствие трения кинетическая энергия тела, движущегося как единое целое, превращается в энергию хаотического движения молекул. При теплопередаче упорядоченность также уменьшается: у тел с разной температурой молекулы «рассортированы» по энергиям (средняя энергия молекул одного тела больше средней энергии молекул другого тела), а после выравнивания температур средние энергии молекул обоих тел становятся одинаковыми.

Утверждение о необратимости процессов в природе называют вторым законом термодинамики. Есть несколько равноценных с физической точки зрения формулировок этого закона. Например, немецкий ученый Р. Клаузиус предложил такую формулировку:невозможен процесс, единственным результатом которого была бы передача некоторого количества теплоты от холодного тела к горячему.

В этой формулировке речь идет о передаче некоторого количества теплоты как единственном результате. Домашний холодильник осуществляет передачу тепла в обратном направлении – от холодных продуктов в морозильной камере к теплому окружающему воздуху, но при этом электродвигатель холодильника потребляет электроэнергию, которая вырабатывается на электростанции. Выработка же электроэнергии сопровождается необратимыми процессами. Поэтому охлаждение продуктов в морозильной камере – не единственный результат всего процесса.

5. Энергетический и экологический кризисы

Энергетический кризис понимают как недостаток энергии для развития промышленного производства. Он является сегодня одной из острых проблем цивилизации. Но как согласовать энергетический кризис с законом сохранения энергии: ведь если энергия сохраняется, то как ее может не хватать?Дело в том, что энергетический кризис состоит прежде всего в недостатке энергии, пригодной для преобразования в механическую. Например, мы видели, что при работе тепловых двигателей происходит преобразование химической энергии топлива в механическую энергию, которая затем превращается в энергию хаотического движения частиц. Это преобразование энергии является необратимым.

Запасы топлива на нашей планете неуклонно уменьшаются: например, разведанных запасов нефти при нынешнем темпе ее использования хватит всего на несколько десятилетий. Таким образом, энергетический кризис является следствием необратимости процессов, происходящих в природе и технике.

Не менее серьезной проблемой, стоящей перед человечеством, является экологический кризис.

Огромные масштабы преобразования энергии уже начали оказывать воздействие на климат Земли и состав атмосферы.

Во всех тепловых двигателях в качестве холодильника используется окружающая среда (атмосферный воздух и вода открытых водоемов). В результате происходит повышение температуры окружающей среды, называемое тепловым загрязнением (рис. 43.6).

Оно усугубляется тем, что при сгорании огромного количества топлива повышается концентрация углекислого газа в земной атмосфере. В результате атмосфера не пропускает в космическое пространство тепловое излучение нагретой Солнцем поверхности Земли. Из-за этого возникает так называемый парниковый эффект, вследствие которого температура может повыситься еще больше.

Ученые установили, что средняя температура на Земле в течение последних десятилетий неуклонно повышается. Одной из причин этого может быть работа большого и все возрастающего количества тепловых двигателей – в основном на электростанциях и в автомобилях. Это грозит глобальным потеплением с весьма нежелательными последствиями. К их числу относятся таяние ледников и подъем уровня мирового океана.

Кроме того, при сжигании топлива в тепловых двигателях расходуется необходимый для жизни атмосферный кислород, а также образуются вредные вещества, загрязняющие атмосферу. Качество воздуха в больших городах оставляет желать лучшего.

Чтобы смягчить негативные последствия работы тепловых двигателей, стараются максимально повысить их КПД и уменьшить выбросы вредных веществ.

phscs.ru

КПД теплового двигателя. КПД теплового двигателя

Работу многих видов машин охарактеризовывает таковой принципиальный показатель, как КПД термического мотора. Инженеры с каждым годом стремятся создавать более совершенную технику, которая при наименьших издержек горючего давала бы наибольший итог от его использования.

Устройство термического мотора

КПД теплового двигателя. КПД теплового двигателя - формула определения

До того как разбираться в том, что такое КПД (коэффициент полезного деяния), нужно осознать, как работает этот механизм. Без познания принципов его деяния нельзя узнать суть этого показателя. Термическим движком именуют устройство, которое совершает работу благодаря использованию внутренней энергии. Неважно какая термическая машина, превращающая термическую энергию в механическую, употребляет термическое расширение веществ при повышении температуры. В твердотельных движках может быть не только лишь изменение объема вещества, да и формы тела. Действие такового мотора подчинено законам термодинамики.

Принцип функционирования

Для того чтоб осознать, как работает термический движок, нужно разглядеть базы его конструкции. Для функционирования прибора нужны два тела: горячее (нагреватель) и прохладное (холодильник, охладитель). Принцип деяния термических движков (КПД термических движков) находится в зависимости от их вида. Часто холодильником выступает конденсатор пара, а нагревателем — хоть какой вид горючего, сгорающий в топке. КПД безупречного термического мотора находится по таковой формуле:

КПД = (Тнагрев. — Тхолод.)/ Тнагрев. х 100%.

При всем этом КПД реального мотора никогда не сумеет превысить значения, приобретенного согласно этой формуле. Также этот показатель никогда не превзойдет вышеупомянутого значения. Чтоб повысить КПД, в большинстве случаев наращивают температуру нагревателя и уменьшают температуру холодильника. Оба эти процесса будут ограничены реальными критериями работы оборудования.

КПД термического мотора (формула)

КПД теплового двигателя. КПД теплового двигателя - формула определения

При функционировании термического мотора совершается работа, по мере которой газ начинает терять энергию и охлаждается до некоторой температуры. Последняя, обычно, на несколько градусов выше окружающей атмосферы. Это температура холодильника. Такое особое устройство создано для остывания с следующей конденсацией отработанного пара. Там, где имеются конденсаторы, температура холодильника время от времени ниже температуры среды.

В термическом движке тело при нагревании и расширении не способно дать всю свою внутреннюю энергию для совершения работы. Какая-то часть теплоты будет передана холодильнику вкупе с выхлопными газами либо паром. Эта часть термический внутренней энергии безизбежно пропадает. Рабочее тело при сгорании горючего получает от нагревателя определенное количество теплоты Q1. При всем этом оно еще совершает работу A, в процессе которой передает холодильнику часть термический энергии: Q2<Q1.

КПД охарактеризовывает эффективность мотора в сфере преобразования и передачи энергии. Этот показатель нередко измеряется в процентах. Формула КПД:

η*A/Qx100 %, где Q — затраченная энергия, А — нужная работа.

Исходя из закона сохранения энергии, можно прийти к выводу, что КПД будет всегда меньше единицы. Другими словами, полезной работы никогда не будет больше, чем на нее затрачено энергии.

КПД мотора — это отношение полезной работы к энергии, сообщенной нагревателем. Его можно представить в виде таковой формулы:

η = (Q1-Q2)/ Q1, где Q1 — теплота, приобретенная от нагревателя, а Q2 — отданная холодильнику.

Работа термического мотора

КПД теплового двигателя. КПД теплового двигателя - формула определения

Работа, совершаемая термическим движком, рассчитывается по таковой формуле:

A = |QH| — |QX|, где А — работа, QH — количество теплоты, получаемое от нагревателя, QX — количество теплоты, отдаваемое охладителю.

КПД термического мотора (формула):

|QH| — |QX|)/|QH| = 1 — |QX|/|QH|

Он приравнивается отношению работы, которую совершает движок, к количеству приобретенной теплоты. Часть термический энергии при этой передаче пропадает.

Движок Карно

Наибольшее КПД термического мотора отмечается у прибора Карно. Это обосновано тем, что в обозначенной системе он зависит только только от абсолютной температуры нагревателя (Тн) и охладителя (Тх). КПД термического мотора, работающего по циклу Карно, определяется по последующей формуле:

(Тн — Тх)/ Тн = — Тх — Тн.

КПД теплового двигателя. КПД теплового двигателя - формула определения Законы термодинамики позволили рассчитать наибольший КПД, который вероятен. В первый раз этот показатель вычислил французский ученый и инженер Сади Карно. Он вымыслил термическую машину, которая работала на безупречном газу. Она работает по циклу из 2 изотерм и 2 адиабат. Принцип ее работы достаточно прост: к сосуду с газом подводят контакт нагревателя, вследствие чего рабочее тело расширяется изотермически. При всем этом оно работает и получает определенное количество теплоты. После сосуд теплоизолируют. Невзирая на это, газ продолжает расширяться, но уже адиабатно (без термообмена с окружающей средой). В это время его температура понижается до характеристик холодильника. В этот момент газ контактирует с холодильником, вследствие чего дает ему определенное количество теплоты при изометрическом сжатии. Позже сосуд опять теплоизолируют. При всем этом газ адиабатно сжимается до начального объема и состояния.

Разновидности

В наше время существует много типов термических движков, которые работают по различным принципам и на различном горючем. У всех у их собственный КПД. К ним относятся последующие:

• Бензиновый двигатель (поршневой), представляющий из себя механизм, где часть хим энергии сгорающего горючего перебегает в механическую энергию. Такие приборы могут быть газовыми и жидкостными. Различают 2- и 4-тактные движки. У их может быть рабочий цикл непрерывного деяния. По способу изготовления консистенции горючего такие движки бывают карбюраторными (с наружным смесеобразованием) и дизельными (с внутренним). По видам преобразователя энергии их делят на поршневые, реактивные, турбинные, комбинированные. КПД таких машин не превосходит показателя в 0,5.

• Движок Стирлинга — прибор, в каком рабочее тело находится в замкнутом пространстве. Он является разновидностью мотора наружного сгорания. Принцип его деяния основан на повторяющемся охлаждении/нагреве тела с получением энергии вследствие конфигурации его объема. Это один из самых действенных движков.

• Турбинный (роторный) движок с наружным сгоранием горючего. Такие установки в большинстве случаев встречаются на термических электростанциях.

• Турбинный (роторный) ДВС употребляется на термических электростанциях в пиковом режиме. Не так очень всераспространен, как другие.

• Турбиновинтовой движок за счет винта делает некую часть тяги. Остальное он получает за счет выхлопных газов. Его конструкция представляет собой роторный движок (газовая турбина), на вал которого насаживают воздушный винт.

Другие виды термических движков

• Ракетные, турбореактивные и реактивные движки, которые получают тягу за счет отдачи выхлопных газов.

• Твердотельные движки употребляют в качестве горючего жесткое тело. При работе меняется не его объем, а форма. При эксплуатации оборудования употребляется максимально малый перепад температуры.

КПД теплового двигателя. КПД теплового двигателя - формула определения

Как можно повысить КПД

Может быть ли увеличение КПД термического мотора? Ответ необходимо находить в термодинамике. Она изучает обоюдные перевоплощения различных видов энергии. Установлено, что нельзя всю имеющуюся термическую энергию конвертировать в электронную, механическую и т. п. При всем этом преобразование их в термическую происходит без каких-то ограничений. Это может быть из-за того, что природа термический энергии базирована на неупорядоченном (беспорядочном) движении частиц.

КПД теплового двигателя. КПД теплового двигателя - формула определения

Чем посильнее разогревается тело, тем резвее будут двигаться составляющие его молекулы. Движение частиц станет еще больше хаотичным. Вместе с этим все знают, что порядок можно просто перевоплотить в хаос, который очень тяжело упорядочить.

tipsboard.ru

КПД теплового двигателя. КПД теплового двигателя - формула определения

Работу многих видов машин характеризует такой важный показатель, как КПД теплового двигателя. Инженеры с каждым годом стремятся создавать более совершенную технику, которая при меньших затратах топлива давала бы максимальный результат от его использования.

Устройство теплового двигателя

Прежде чем разбираться в том, что такое КПД (коэффициент полезного действия), необходимо понять, как же работает этот механизм. Без знания принципов его действия нельзя выяснить сущность этого показателя. Тепловым двигателем называют устройство, которое совершает работу благодаря использованию внутренней энергии. Любая тепловая машина, превращающая тепловую энергию в механическую, использует тепловое расширение веществ при повышении температуры. В твердотельных двигателях возможно не только изменение объема вещества, но и формы тела. Действие такого двигателя подчинено законам термодинамики.

Принцип функционирования

Для того чтобы понять, как же работает тепловой двигатель, необходимо рассмотреть основы его конструкции. Для функционирования прибора необходимы два тела: горячее (нагреватель) и холодное (холодильник, охладитель). Принцип действия тепловых двигателей (КПД тепловых двигателей) зависит от их вида. Зачастую холодильником выступает конденсатор пара, а нагревателем — любой вид топлива, сгорающий в топке. КПД идеального теплового двигателя находится по такой формуле:

КПД = (Тнагрев. - Тхолод.)/ Тнагрев. х 100%.

При этом КПД реального двигателя никогда не сможет превысить значения, полученного согласно этой формуле. Также этот показатель никогда не превысит вышеупомянутого значения. Чтобы повысить КПД, чаще всего увеличивают температуру нагревателя и уменьшают температуру холодильника. Оба эти процесса будут ограничены реальными условиями работы оборудования.

КПД теплового двигателя (формула)

При функционировании теплового двигателя совершается работа, по мере которой газ начинает терять энергию и охлаждается до некой температуры. Последняя, как правило, на несколько градусов выше окружающей атмосферы. Это температура холодильника. Такое специальное устройство предназначено для охлаждения с последующей конденсацией отработанного пара. Там, где имеются конденсаторы, температура холодильника иногда ниже температуры окружающей среды.

В тепловом двигателе тело при нагревании и расширении не способно отдать всю свою внутреннюю энергию для совершения работы. Какая-то часть теплоты будет передана холодильнику вместе с выхлопными газами или паром. Эта часть тепловой внутренней энергии неизбежно теряется. Рабочее тело при сгорании топлива получает от нагревателя определенное количество теплоты Q1. При этом оно еще совершает работу A, в ходе которой передает холодильнику часть тепловой энергии: Q21.

КПД характеризует эффективность двигателя в сфере преобразования и передачи энергии. Этот показатель часто измеряется в процентах. Формула КПД:

η*A/Qx100 %, где Q — затраченная энергия, А — полезная работа.

Исходя из закона сохранения энергии, можно сделать вывод, что КПД будет всегда меньше единицы. Другими словами, полезной работы никогда не будет больше, чем на нее затрачено энергии.

КПД двигателя — это отношение полезной работы к энергии, сообщенной нагревателем. Его можно представить в виде такой формулы:

η = (Q1-Q2)/ Q1, где Q1 — теплота, полученная от нагревателя, а Q2 — отданная холодильнику.

Работа теплового двигателя

Работа, совершаемая тепловым двигателем, рассчитывается по такой формуле:

A = |QH| - |QX|, где А — работа, QH — количество теплоты, получаемое от нагревателя, QX — количество теплоты, отдаваемое охладителю.

КПД теплового двигателя (формула):

|QH| - |QX|)/|QH| = 1 - |QX|/|QH|

Он равняется отношению работы, которую совершает двигатель, к количеству полученной теплоты. Часть тепловой энергии при этой передаче теряется.

Двигатель Карно

Максимальное КПД теплового двигателя отмечается у прибора Карно. Это обусловлено тем, что в указанной системе он зависит только лишь от абсолютной температуры нагревателя (Тн) и охладителя (Тх). КПД теплового двигателя, работающего поциклу Карно, определяется по следующей формуле:

(Тн - Тх)/ Тн = - Тх - Тн.

Законы термодинамики позволили высчитать максимальный КПД, который возможен. Впервые этот показатель вычислил французский ученый и инженер Сади Карно. Он придумал тепловую машину, которая функционировала на идеальном газу. Она работает по циклу из 2 изотерм и 2 адиабат. Принцип ее работы довольно прост: к сосуду с газом подводят контакт нагревателя, вследствие чего рабочее тело расширяется изотермически. При этом оно функционирует и получает определенное количество теплоты. После сосуд теплоизолируют. Несмотря на это, газ продолжает расширяться, но уже адиабатно (без теплообмена с окружающей средой). В это время его температура снижается до показателей холодильника. В этот момент газ контактирует с холодильником, вследствие чего отдает ему определенное количество теплоты при изометрическом сжатии. Потом сосуд снова теплоизолируют. При этом газ адиабатно сжимается до первоначального объема и состояния.

Разновидности

В наше время существует много типов тепловых двигателей, которые работают по разным принципам и на различном топливе. У всех у них свой КПД. К ним относятся следующие:

• Двигатель внутреннего сгорания (поршневой), представляющий собой механизм, где часть химической энергии сгорающего топлива переходит в механическую энергию. Такие приборы могут быть газовыми и жидкостными. Различают 2- и 4-тактные двигатели. У них может быть рабочий цикл непрерывного действия. По методу приготовления смеси топлива такие двигатели бывают карбюраторными (с внешним смесеобразованием) и дизельными (с внутренним). По видам преобразователя энергии их разделяют на поршневые, реактивные, турбинные, комбинированные. КПД таких машин не превышает показателя в 0,5.

• Двигатель Стирлинга — прибор, в котором рабочее тело находится в замкнутом пространстве. Он является разновидностью двигателя внешнего сгорания. Принцип его действия основан на периодическом охлаждении/нагреве тела с получением энергии вследствие изменения его объема. Это один из самых эффективных двигателей.

• Турбинный (роторный) двигатель с внешним сгоранием топлива. Такие установки чаще всего встречаются на тепловых электрических станциях.

• Турбинный (роторный) ДВС используется на тепловых электрических станциях в пиковом режиме. Не так сильно распространен, как другие.

• Турбиновинтовой двигатель за счет винта создает некоторую часть тяги. Остальное он получает за счет выхлопных газов. Его конструкция представляет собой роторный двигатель (газовая турбина), на вал которого насаживают воздушный винт.

Другие виды тепловых двигателей

• Ракетные, турбореактивные и реактивные двигатели, которые получают тягу за счет отдачи выхлопных газов.

• Твердотельные двигатели используют в качестве топлива твердое тело. При работе изменяется не его объем, а форма. При эксплуатации оборудования используется предельно малый перепад температуры.

Как можно повысить КПД

Возможно ли повышение КПД теплового двигателя? Ответ нужно искать в термодинамике. Она изучает взаимные превращения разных видов энергии. Установлено, что нельзя всю имеющуюся тепловую энергию преобразовать в электрическую, механическую и т. п. При этом преобразование их в тепловую происходит без каких-либо ограничений. Это возможно из-за того, что природа тепловой энергии основана на неупорядоченном (хаотичном) движении частиц.

Чем сильнее разогревается тело, тем быстрее будут двигаться составляющие его молекулы. Движение частиц станет еще более беспорядочным. Наряду с этим все знают, что порядок можно легко превратить в хаос, который очень трудно упорядочить.

4u-pro.ru

Термический КПД (или тепловой КПД, или термодинамический КПД)

ПоршеньАвтор: Владимир ЕгоровИсточник: icarbio.ruКоличество просмотров 63297 Количество комментариев 1

Степень совершенства преобразования теплоты в механическую работу в термодинамическом цикле двигателя оценивается термическим (или тепловым, или термодинамическим) коэффициентом полезного действия ηt.

Термический КПД Отношение работы, совершенной в прямом обратимом термодинамическом цикле, к теплоте, сообщенной рабочему телу от внешних источников.

В общем случае

ηt = At/Q1 = (Q1 – Q2)/Q1,

где At – тепло, преобразованное в цикле в работу; Q1 – тепло, подведённое в цикле к рабочему телу; Q2 – тепло, отданное в цикле рабочим телом.

Термический КПД
На индикаторной диаграмме это отношение площадей работы за цикл At (область заштрихованая «в клетку») и подведённой в цикле к рабочему телу теплоты Q1 (вся заштрихованная область).

Термический КПД термодинамического цикла показывает, какое количество получаемой теплоты машина превращает в работу в конкретных условиях протекания идеального цикла. Чем больше величина ηt, тем совершеннее цикл и тепловая машина.

В качестве критерия оценки термодинамических циклов часто используют цикл Карно, потому что КПД тепловой машины Карно максимален в том смысле, что никакая тепловая машина с теми же температурами нагревателя и холодильника не может обладать бόльшим КПД [1]. Формула для расчёта термического КПД данного цикла общеизвестна

ηt = (T1 – T2)/T1,

где T1 – абсолютная температура нагревателя; T2 – абсолютная температура холодильника.

Из анализа цикла Карно можно сделать следующие выводы:

  1. КПД любого термодинамического цикла тем больше, чем больше разница температур нагревателя T1 и холодильника T2;
  2. термический КПД никогда не достигает 100 %, потому что температура T2 в лучшем случае равна температуре окружающей среды;

Сегодня наибольшая разница температур достигнута в двигателях внутреннего сгорания, благодаря высокой температуре рабочего тела T1. Температура газов в цилиндре поршневого ДВС достигает 2000 °C и более, а в газовой турбине порядка 900 – 1300 °C, что связано с необходимость обеспечить жаропрочность лопаток турбины. Для двигателей с внешним подводом теплоты такие значения температур рабочего тела остаются пока недостижимыми из-за высокого термического сопротивления на границе нагреватель-рабочее тело. Температура пара в современных паровой турбине или поршневом паровом двигателе находится в диапазоне от 300 до 600 °C.

Стоит заметить, что высокий термический КПД не служит гарантией высокого эффективного КПД двигателя.

Последнее обновление 02.03.2012Опубликовано 20.03.2011

Читайте также

Сноски

  1. ↺ Но может иметь равный – например, тепловая машина, работающая по циклу Стирлинга

Комментарии

icarbio.ru

Принцип действия тепловых двигателей. Коэффициент полезного действия (КПД) тепловых двигателей

Занимательные фишки - 7 класс Занимательные фишки - 8 класс Занимательные фишки - 9 класс 10-11 класс Диафильмы по физике

«Физика - 10 класс»

Что такое термодинамическая система и какими параметрами характеризуется её состояние.Сформулируйте первый и второй законы термодинамики.

Именно создание теории тепловых двигателей и привело к формулированию второго закона термодинамики.

Запасы внутренней энергии в земной коре и океанах можно считать практически неограниченными. Но для решения практических задач располагать запасами энергии ещё недостаточно. Необходимо так же уметь за счёт энергии приводить в движение станки на фабриках и заводах, средства транспорта, тракторы и другие машины, вращать роторы генераторов электрического тока и т. д. Человечеству нужны двигатели — устройства, способные совершать работу. Большая часть двигателей на Земле — это тепловые двигатели.

Тепловые двигатели — это устройства, превращающие внутреннюю энергию топлива в механическую работу.

Принцип действия тепловых двигателей.

Для того чтобы двигатель совершал работу, необходима разность давлений по обе стороны поршня двигателя или лопастей турбины. Во всех тепловых двигателях эта разность давлений достигается за счёт повышения температуры рабочего тела (газа) на сотни или тысячи градусов по сравнению с температурой окружающей среды. Такое повышение температуры происходит при сгорании топлива.

Одна из основных частей двигателя — сосуд, наполненный газом, с подвижным поршнем. Рабочим телом у всех тепловых двигателей является газ, который совершает работу при расширении. Обозначим начальную температуру рабочего тела (газа) через T1. Эту температуру в паровых турбинах или машинах приобретает пар в паровом котле. В двигателях внутреннего сгорания и газовых турбинах повышение температуры происходит при сгорании топлива внутри самого двигателя. Температуру Т1 называют температурой нагревателя.

Роль холодильника.

По мере совершения работы газ теряет энергию и неизбежно охлаждается до некоторой температуры Т2, которая обычно несколько выше температуры окружающей среды. Её называют температурой холодильника. Холодильником является атмосфера или специальные устройства для охлаждения и конденсации отработанного пара — конденсаторы. В последнем случае температура холодильника может быть немного ниже температуры окружающего воздуха.

Таким образом, в двигателе рабочее тело при расширении не может отдать всю свою внутреннюю энергию на совершение работы. Часть тепла неизбежно передаётся холодильнику (атмосфере) вместе с отработанным паром или выхлопными газами двигателей внутреннего сгорания и газовых турбин.

Эта часть внутренней энергии топлива теряется. Тепловой двигатель совершает работу за счёт внутренней энергии рабочего тела. Причём в этом процессе происходит передача теплоты от более горячих тел (нагревателя) к более холодным (холодильнику). Принципиальная схема теплового двигателя изображена на рисунке 13.13.

Рабочее тело двигателя получает от нагревателя при сгорании топлива количество теплоты Q1, совершает работу А' и передаёт холодильнику количество теплоты Q2 < Q1.

Для того чтобы двигатель работал непрерывно, необходимо рабочее тело вернуть в начальное состояние, при котором температура рабочего тела равна Т1. Отсюда следует, что работа двигателя происходит по периодически повторяющимся замкнутым процессам, или, как говорят, по циклу.

Цикл — это ряд процессов, в результате которых система возвращается в начальное состояние.

Коэффициент полезного действия (КПД) теплового двигателя.

Невозможность полного превращения внутренней энергии газа в работу тепловых двигателей обусловлена необратимостью процессов в природе. Если бы тепло могло самопроизвольно возвращаться от холодильника к нагревателю, то внутренняя энергия могла бы быть полностью превращена в полезную работу с помощью любого теплового двигателя. Второй закон термодинамики может быть сформулирован следующим образом:

Второй закон термодинамики:невозможно создать вечный двигатель второго рода, который полностью превращал бы теплоту в механическую работу.

Согласно закону сохранения энергии работа, совершаемая двигателем, равна:

А' = Q1 - |Q2|,         (13.15)

где Q1 — количество теплоты, полученной от нагревателя, a Q2 — количество теплоты, отданной холодильнику.

Коэффициентом полезного действия (КПД) теплового двигателя называют отношение работы А', совершаемой двигателем, к количеству теплоты, полученной от нагревателя:

Так как у всех двигателей некоторое количество теплоты передаётся холодильнику, то η < 1.

Максимальное значение КПД тепловых двигателей.

Законы термодинамики позволяют вычислить максимально возможный КПД теплового двигателя, работающего с нагревателем, имеющим температуру Т1, и холодильником с температурой Т2, а также определить пути его повышения.

Впервые максимально возможный КПД теплового двигателя вычислил французский инженер и учёный Сади Карно (1796—1832) в труде «Размышления о движущей силе огня и о машинах, способных развивать эту силу» (1824).

Карно придумал идеальную тепловую машину с идеальным газом в качестве рабочего тела. Идеальная тепловая машина Карно работает по циклу, состоящему из двух изотерм и двух адиабат, причем эти процессы считаются обратимыми (рис. 13.14). Сначала сосуд с газом приводят в контакт с нагревателем, газ изотермически расширяется, совершая положительную работу, при температуре Т1, при этом он получает количество теплоты Q1.

Затем сосуд теплоизолируют, газ продолжает расширяться уже адиабатно, при этом его температура понижается до температуры холодильника Т2. После этого газ приводят в контакт с холодильником, при изотермическом сжатии он отдаёт холодильнику количество теплоты Q2, сжимаясь до объёма V4 < V1. Затем сосуд снова теплоизолируют, газ сжимается адиабатно до объёма V1 и возвращается в первоначальное состояние. Для КПД этой машины было получено следующее выражение:

Как следует из формулы (13.17), КПД машины Карно прямо пропорционален разности абсолютных температур нагревателя и холодильника.

Главное значение этой формулы состоит в том, что в ней указан путь увеличения КПД, для этого надо повышать температуру нагревателя или понижать температуру холодильника.

Любая реальная тепловая машина, работающая с нагревателем, имеющим температуру Т1, и холодильником с температурой Т2, не может иметь КПД, превышающий КПД идеальной тепловой машины: Процессы, из которых состоит цикл реальной тепловой машины, не являются обратимыми.

Формула (13.17) даёт теоретический предел для максимального значения КПД тепловых двигателей. Она показывает, что тепловой двигатель тем эффективнее, чем больше разность температур нагревателя и холодильника.

Лишь при температуре холодильника, равной абсолютному нулю, η = 1. Кроме этого доказано, что КПД, рассчитанный по формуле (13.17), не зависит от рабочего вещества.

Но температура холодильника, роль которого обычно играет атмосфера, практически не может быть ниже температуры окружающего воздуха. Повышать температуру нагревателя можно. Однако любой материал (твёрдое тело) обладает ограниченной теплостойкостью, или жаропрочностью. При нагревании он постепенно утрачивает свои упругие свойства, а при достаточно высокой температуре плавится.

Сейчас основные усилия инженеров направлены на повышение КПД двигателей за счёт уменьшения трения их частей, потерь топлива вследствие его неполного сгорания и т. д.

Для паровой турбины начальные и конечные температуры пара примерно таковы: Т1 — 800 К и Т2 — 300 К. При этих температурах максимальное значение коэффициента полезного действия равно 62 % (отметим, что обычно КПД измеряют в процентах). Действительное же значение КПД из-за различного рода энергетических потерь приблизительно равно 40 %. Максимальный КПД — около 44% — имеют двигатели Дизеля.

Охрана окружающей среды.

Трудно представить современный мир без тепловых двигателей. Именно они обеспечивают нам комфортную жизнь. Тепловые двигатели приводят в движение транспорт. Около 80 % электроэнергии, несмотря на наличие атомных станций, вырабатывается с помощью тепловых двигателей.

Однако при работе тепловых двигателей происходит неизбежное загрязнение окружающей среды. В этом заключается противоречие: с одной стороны, человечеству с каждым годом необходимо всё больше энергии, основная часть которой получается за счёт сгорания топлива, с другой стороны, процессы сгорания неизбежно сопровождаются загрязнением окружающей среды.

При сгорании топлива происходит уменьшение содержания кислорода в атмосфере. Кроме этого, сами продукты сгорания образуют химические соединения, вредные для живых организмов. Загрязнение происходит не только на земле, но и в воздухе, так как любой полёт самолёта сопровождается выбросами вредных примесей в атмосферу.

Одним из следствий работы двигателей является образование углекислого газа, который поглощает инфракрасное излучение поверхности Земли, что приводит к повышению температуры атмосферы. Это так называемый парниковый эффект. Измерения показывают, что температура атмосферы за год повышается на 0,05 °С. Такое непрерывное повышение температуры может вызвать таяние льдов, что, в свою очередь, приведёт к изменению уровня воды в океанах, т. е. к затоплению материков.

Отметим ещё один отрицательный момент при использовании тепловых двигателей. Так, иногда для охлаждения двигателей используется вода из рек и озёр. Нагретая вода затем возвращается обратно. Рост температуры в водоёмах нарушает природное равновесие, это явление называют тепловым загрязнением.

Для охраны окружающей среды широко используются различные очистительные фильтры, препятствующие выбросу в атмосферу вредных веществ, совершенствуются конструкции двигателей. Идёт непрерывное усовершенствование топлива, дающего при сгорании меньше вредных веществ, а также технологии его сжигания. Активно разрабатываются альтернативные источники энергии, использующие ветер, солнечное излучение, энергию ядра. Уже выпускаются электромобили и автомобили, работающие на солнечной энергии.

Источник: «Физика - 10 класс», 2014, учебник Мякишев, Буховцев, Сотский

Основы термодинамики. Тепловые явления - Физика, учебник для 10 класса - Класс!ная физика

Насыщенный пар --- Давление насыщенного пара --- Влажность воздуха --- Примеры решения задач по теме «Насыщенный пар. Влажность воздуха» --- Кристаллические тела --- Аморфные тела --- Внутренняя энергия --- Работа в термодинамике --- Примеры решения задач по теме «Внутренняя энергия. Работа» --- Количество теплоты. Уравнение теплового баланса --- Примеры решения задач по теме: «Количество теплоты. Уравнение теплового баланса» --- Первый закон термодинамики --- Применение первого закона термодинамики к различным процессам --- Примеры решения задач по теме: «Первый закон термодинамики» --- Второй закон термодинамики --- Статистический характер второго закона термодинамики --- Принцип действия тепловых двигателей. Коэффициент полезного действия (КПД) тепловых двигателей --- Примеры решения задач по теме: «КПД тепловых двигателей»

Устали? - Отдыхаем!

Вверх

class-fizika.ru

Тепловые двигатели, цикл Карно, коэффициент полезного действия, прямой и обратный цикл теплового двигателя

Тестирование онлайн

  • Тепловые двигатели. Основные понятия

  • Тепловые двигатели, КПД

Тепловой двигатель

Двигатель, в котором происходит превращение внутренней энергии топлива, которое сгорает, в механическую работу.

Любой тепловой двигатель состоит из трех основных частей: нагревателя, рабочего тела (газ, жидкость и др.) и холодильника. В основе работы двигателя лежит циклический процесс (это процесс, в результате которого система возвращается в исходное состояние).

Прямой цикл теплового двигателя

Общее свойство всех циклических (или круговых) процессов состоит в том, что их невозможно провести, приводя рабочее тело в тепловой контакт только с одним тепловым резервуаром. Их нужно, по крайней мере, два. Тепловой резервуар с более высокой температурой называют нагревателем, а с более низкой – холодильником. Совершая круговой процесс, рабочее тело получает от нагревателя некоторое количество теплоты Q1 (происходит расширение) и отдает холодильнику количество теплоты Q2, когда возвращается в исходное состояние и сжимается. Полное количество теплоты Q=Q1-Q2, полученное рабочим телом за цикл, равно работе, которую выполняет рабочее тело за один цикл.

Обратный цикл холодильной машины

При обратном цикле расширение происходит при меньшем давлении, а сжатие - при большем. Поэтому работа сжатия больше, чем работа расширения, работу выполняет не рабочее тело, а внешние силы. Эта работа превращается в теплоту. Таким образом, в холодильной машине рабочее тело забирает от холодильника некоторое количество теплоты Q1 и передает нагревателю большее количество теплоты Q2.

Коэффициент полезного действия

Прямой цикл:

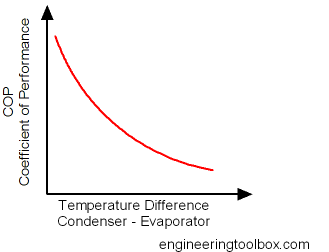

Показатель эффективности холодильной машины:

Цикл Карно

В тепловых двигателях стремятся достигнуть наиболее полного превращения тепловой энергии в механическую. Максимальное КПД.

На рисунке изображены циклы, используемые в бензиновом карбюраторном двигателе и в дизельном двигателе. В обоих случаях рабочим телом является смесь паров бензина или дизельного топлива с воздухом. Цикл карбюраторного двигателя внутреннего сгорания состоит из двух изохор (1–2, 3–4) и двух адиабат (2–3, 4–1). Дизельный двигатель внутреннего сгорания работает по циклу, состоящему из двух адиабат (1–2, 3–4), одной изобары (2–3) и одной изохоры (4–1). Реальный коэффициент полезного действия у карбюраторного двигателя порядка 30%, у дизельного двигателя – порядка 40 %.

Французский физик С.Карно разработал работу идеального теплового двигателя. Рабочую часть двигателя Карно можно представить себе в виде поршня в заполненном газом цилиндре. Поскольку двигатель Карно — машина чисто теоретическая, то есть идеальная, силы трения между поршнем и цилиндром и тепловые потери считаются равными нулю. Механическая работа максимальна, если рабочее тело выполняет цикл, состоящий из двух изотерм и двух адиабат. Этот цикл называют циклом Карно.

участок 1-2: газ получает от нагревателя количество теплоты Q1 и изотермически расширяется при температуре T1 участок 2-3: газ адиабатически расширяется, температура снижается до температуры холодильника T2 участок 3-4: газ экзотермически сжимается, при этом он отдает холодильнику количество теплоты Q2 участок 4-1: газ сжимается адиабатически до тех пор, пока его температура не повысится до T1. Работа, которую выполняет рабочее тело - площадь полученной фигуры 1234.

Функционирует такой двигатель следующим образом:

1. Сначала цилиндр вступает в контакт с горячим резервуаром, и идеальный газ расширяется при постоянной температуре. На этой фазе газ получает от горячего резервуара некое количество тепла.2. Затем цилиндр окружается идеальной теплоизоляцией, за счет чего количество тепла, имеющееся у газа, сохраняется, и газ продолжает расширяться, пока его температура не упадет до температуры холодного теплового резервуара.3. На третьей фазе теплоизоляция снимается, и газ в цилиндре, будучи в контакте с холодным резервуаром, сжимается, отдавая при этом часть тепла холодному резервуару.4. Когда сжатие достигает определенной точки, цилиндр снова окружается теплоизоляцией, и газ сжимается за счет поднятия поршня до тех пор, пока его температура не сравняется с температурой горячего резервуара. После этого теплоизоляция удаляется и цикл повторяется вновь с первой фазы.

КПД цикла Карно не зависит от вида рабочего тела

для холодильной машины

В реальных тепловых двигателях нельзя создать условия, при которых их рабочий цикл был бы циклом Карно. Так как процессы в них происходят быстрее, чем это необходимо для изотермического процесса, и в то же время не настолько быстрые, чтоб быть адиабатическими.

fizmat.by


Каталог товаров
