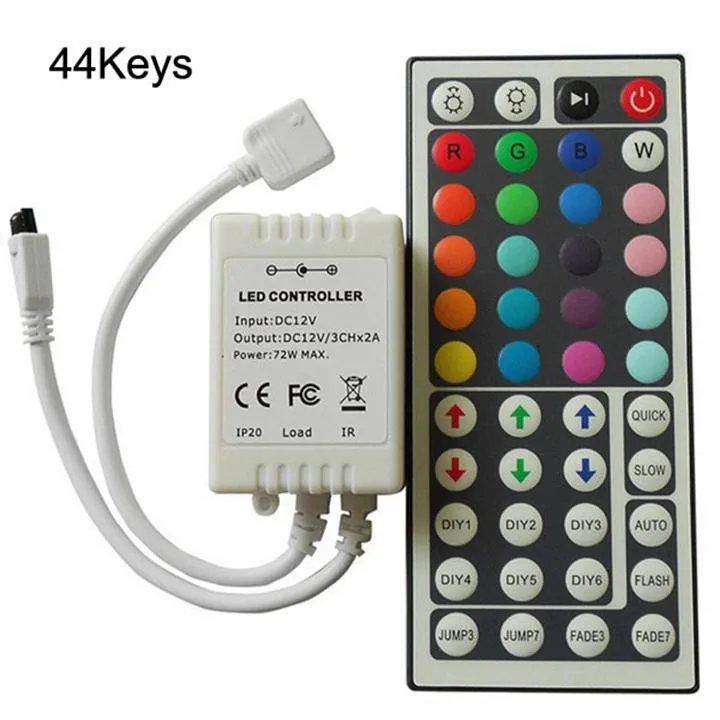

Контроллер RGB c RF пультом LD-RF44 controller 6A, 72W 28010

Многофункциональный контроллер для светодиодных источников света.

• Комплектуется RF пультом ДУ с 44 кнопками.
• Пульт ДУ прост в использовании и удобен в эксплуатации. Вы можете выбрать нужный цвет одним нажатием кнопки.
• Контроллер может использоваться для управления различными светодиодными источниками света, такими как: светодиодная лента, светодиодные светильники, линейные прожекторы и другие устройства.
• В контроллер заложены программы различных динамических эффектов, таких как последовательное переключение цветов, плавная смена цветов и другие.
• 6 кнопок памяти предустановленных пользовательских цветов.
• Отличается простотой подключения и удобством в монтаже.

Инструкция по включению:

1. Отключите устройство. Соедините провода с клеммником контроллера, проследите, чтобы не было замыканий. Включите устройство.

2. Следуйте схеме управления контроллера ПДУ.

Функциональные кнопки:

Описание пульта ДУ

На пульте дистанционного управления расположены 44 кнопки. Назначение кнопок приведено в таблице. Расположение ячеек таблицы соответствует расположению кнопок на пульте ДУ.

Перепрограммирование выходного разъема

Для удобства подключения, распределение каналов RGB по контактам выходного разъема можно изменять. Это бывает необходимо, когда разъем подключения ленты к контроллеру установлен непосредственно на ленте, и связано с тем, что расположение контактов RGB на ленте не всегда одинаково. Для перепрограммирования произведите следующие действия.

• Подключите контроллер и подайте на него питание;
• Нажмите кнопку «OFF», чтобы выключить его;
• Нажмите кнопку , контроллер перейдет в режим настройки последовательности каналов. В этот момент светодиодная лента будет воспроизводить текущую последовательность;
• Нажмите кнопку , чтобы выбрать последовательность R, G, B;
• Нажмите кнопку , чтобы выбрать последовательность G, R, B;
• Нажмите кнопку , чтобы выбрать последовательность B, R, G;
• Выбрав нужную последовательность , нажмите кнопку , чтобы сохранить её. После чего светодиодная лента погаснет;
• Нажмите кнопку “ON”, чтобы включить контроллер

;

• Нажимая кнопки выбора цвета на пульте, проверьте соответствие цветов;

Настройка пользовательских цветов

Если Вы хотите установить цвет, которого нет на пульте контроллера, Вы можете настроить и запомнить практически любой цвет. Для этого на пульте предусмотрены 6 кнопок памяти предустановленных пользовательских цветов (DIY1—DIY6) и кнопки регулировки уровня отдельно по каждому каналу RGB.

• Нажатие кнопки DIY включает предустановленный цвет. В этом же режиме можно менять предустановку.
• Установите нужный цвет, изменяя пропорции красного, зеленого и синего цветов с помощью соответствующих кнопок со стрелками в зоне DIY пульта ДУ.
• Чтобы запомнить цвет и выйти из режима настройки пользовательского цвета, нажмите любую кнопку, кроме кнопок в зоне DIY.
• Последующие нажатия кнопки DIY активируют сохраненный цвет.
• Выполните описанную выше процедуру для каждой из 6-ти кнопок DIY.

Последовательное подключение:

Параллельное подключение:

Эксплуатация:

1. Не устанавливайте и не эксплуатируйте контроллер, в местах с сильным электромагнитным и грозовым излучением, высоким атмосферным давлением.

2. Убедитесь, что контроллер установлен правильно и обеспечен цепями защиты по току и мерам пожарной безопасности.

3. Обеспечьте контролер правильной эксплуатационной температурой и вентиляцией.

4. Проверьте правильное входное напряжение и максимальный ток нагрузки на контроллер.

5. Связывайтесь с поставщиком для выяснения причин неисправности и эксплуатации.

6. Пользователь контроллера должен самостоятельно ознакомиться с правилами эксплуатации, а также с последствиями, которые могут возникнуть в связи с возможной ошибкой эксплуатации.

Габариты:

Отправить заявку

LED RGB контроллер 2.4G (полусенсорное управление) LAMPER / Контроллеры / Светодиодная лента, Navigator, Онлайт

Светотехника и электрика

Корзина

+7 (495) 005-52-86

[email protected]

вход в кабинет / регистрация / корзина

Каталог товаров

КОНТАКТЫ

Телефон: +7 (495) 005-52-86

Мы работаем по будням с 9:00 до 18:00 (МСК)

д. Черная Грязь,
Сходненская улица, д.43М

Электронная почта:
[email protected]

©
Магазин светотехники
«Mix Buy»
https://www. mix-buy.ru/logo_2.PNG
от 10руб до 100 000руб

О МАГАЗИНЕ

Доставка
Контакты
О компании
Карта сайта

ВАШ ЗАКАЗ

Корзина
Отследить заказ

ЛИЧНЫЙ КАБИНЕТ

Регистрация на сайте
Восстановить пароль/доступ

Учебники по светодиодам

— Установка контроллера светодиодов RGB

БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
Заказы, отправленные в пределах континентальной части США
* Негабаритные предметы

Электронная почта 775-636-6060M-F 7:30–16:00 PST

Домашняя | Учебники и информация по светодиодам | Учебники по светодиодам | Учебные пособия по светодиодам — установка контроллера RGB и усилителя

Контроллер RGB необходим для любого проекта или системы светодиодов RGB. Подключение контроллера RGB к светодиодным фонарям с общим анодом — довольно простой процесс. Неправильная проводка или чрезмерное использование контроллера могут привести к тому, что продукт просто не будет работать, будут мерцать индикаторы и, в конечном счете, могут повредить продукт. Следуйте этим простым шагам подключения, чтобы быть уверенным в правильности установки.

1.) Рассчитайте максимальную нагрузку контроллера RGB

На всех наших веб-страницах продукта контроллера RGB вы можете найти максимальную нагрузку контроллера по мощности. Мы рекомендуем никогда не загружать какой-либо продукт до максимальной загрузки, а вместо этого оставлять 10-15% амортизации, чтобы не перегрузить и не повредить какой-либо продукт. Например, этот контроллер RGB может обрабатывать (используя все 3 канала) 144 Вт при 12 В постоянного тока и 288 Вт при 24 В постоянного тока. Вычтите 10%-15% из этого числа для надлежащей амортизации, и вы получите максимальную нагрузку около 130 Вт при 12 В постоянного тока или 260 Вт при 24 В постоянного тока.

2.) Определение достаточного источника питания

См. наше руководство по источнику питания , чтобы узнать больше о том, как определить достаточный источник питания для вашего продукта. В основном вы должны быть уверены, что ваш источник питания достаточно большой, чтобы справиться с нагрузкой, которая будет исходить от вашего контроллера RGB.

3.) Подключите контроллер RGB

После того, как вы определились с достаточным количеством контроллера RGB и источника питания постоянного тока, вы можете просто подключить контроллер RGB к вашей светодиодной системе. Контроллер RGB будет поставляться после источника питания и будет иметь вход постоянного тока для подачи питания от вашего источника питания постоянного тока и четырехпортовый терминал или выход с четырьмя проводами для отправки управляющего сигнала на ваши светодиодные фонари. См. иллюстрацию ниже для справки. Если вы хотите подключить большое количество светодиодов RGB к контроллеру RGB, продолжайте это руководство для получения дальнейших инструкций.

4.) Включение усилителя сигнала

Если у вас есть длина ленты RGB, которая имеет большую выходную мощность, чем может выдержать ваш контроллер RGB, вы должны добавить усилитель сигнала. Усилитель сигнала позволяет передавать управляющий сигнал RGB, а также добавлять дополнительную мощность в объеме, который может выдержать усилитель сигнала. Вы можете добавить неограниченное количество усилителей сигнала в свой проект RGB LED, усилители могут быть установлены в линию с вашими источниками света или в начале вашей установки. Примечание. Чем длиннее ваш провод от усилителя сигнала, тем слабее будет сигнал на ваши фонари. Мы рекомендуем не прокладывать провод от контроллера или усилителя сигнала на расстоянии более 50 футов. Для справки см. иллюстрации ниже.

Пример установки линейного усилителя сигнала

Пример установки усилителя сигнала с компонентами в начале
