Лучшие контроллеры GRBL для ЧПУ станков
Если вы хотите заменить контроллер GRBL для ЧПУ в вашем станке или если вы хотите построить ЧПУ самостоятельно, то это руководство поможет вам выбрать нужный контроллер.
GRBL — одна из самых популярных прошивок для контроллеров ЧПУ.
GRBL в сочетании с контроллером ЧПУ, таким как Arduino, — это то, что используют многие любители. Отдельная статья о сборке блока с ЧПУ для станка на GRBL, Arduino и Raspberry Pi. Одна действительно хорошая вещь в GRBL заключается в том, что он устраняет необходимость параллельного порта на вашем компьютере. GRBL передает строки кода через USB. Это также позволяет вам управлять им с помощью ноутбука или одноплатного компьютера.
Как производитель, помешанный на ЧПУ, я протестировал и изучил ряд контроллеров ЧПУ, совместимых с GRBL, чтобы создать свои собственные ЧПУ для различных приложений. Я протестировал и сравнил платы контроллеров по различным факторам, таким как простота использования, совместимость с другими частями ЧПУ, документация и поддержка, исходная мощность и общее качество. В итоге, я разделил свой обзор на два раздела.
Первый раздел состоит из контроллеров ЧПУ стоимостью менее 100 долларов, а второй раздел посвящен контроллерам с ЧПУ стоимостью более 100 долларов.
RATTM двигатель 3 осевой CNC контроллер мой выбор из — за простоты его использования, высокого соотношения цены и качества и отличных тепловых характеристик, которые придают ему долгую жизнь.
- RATTM Motor 3 Axis CNC Controller3 — лучший контроллер GRBL с ЧПУ
- Openbuilds BlackBox Motion Controller — лучший контроллер GRBL с ЧПУ премиум-класса
Что в этом обзоре?
Вот лучшие контроллеры ЧПУ на базе GRBL, доступные сегодня [2021]. Все эти контроллеры можно найти на амазоне, и большинство из них на Али.
1. RATTM Motor 3-axis GRBL Controller | Бюджет |
2. Longruner-CNC GRBL Controller kit | Бюджет |
3. Beauty Star-3 Axis GRBL Controller | Бюджет |
4. ICROATO GRBL Controller | Бюджет |
5. Sainsmart 3-axis GRBL Controller | Бюджет |
6. xPRO v5 (Spark Concepts) GRBL Controller | Премиум |
7. Blackbox GRBL Controller(Openbuilds) | Премиум |
Лучшие контроллеры ЧПУ GBRL [2021]
Лучшие бюджетные контроллеры GRBL для ЧПУ (до 100 долларов)
1. RATTM Motor 3-axis GRBL Controller
RATTM Motor 3 Axis CNC Controller— GRBL 1.1
Контроллер двигателя RATTM на базе GRBL, наиболее экономичный контроллер двигателя с ЧПУ в этом списке, является хорошим выбором для создания граверов с ЧПУ и лазерных граверов. Как GRBL-совместимая плата, она работает на Candle, программном обеспечении ЧПУ на основе GRBL.
Как и ожидалось, им можно управлять с вашего компьютера с помощью универсального отправителя Gcode (UGS). Эта недавно обновленная версия также позволяет запускать GRBL 1. 1. 3-осевой контроллер ЧПУ RATTM Motor GRBL работает от входного напряжения в диапазоне 12–24 В с рекомендуемым напряжением 24 В для оптимальной работы.
Важно знать характеристики шагового двигателя и шпинделя, которые могут поддерживаться этим контроллером ЧПУ. Контроллер мотора RATTM имеет управляющее напряжение 12 В с максимальным током 2 А. Это означает, что он может хорошо управлять двигателем NEMA 17 или меньшим, но он не предназначен для более крупных двигателей NEMA 23/24. На самом деле, вы можете запускать двигатели NEMA 23, используя эту плату GRBL, но результаты не идеальны. Если вы хотите использовать мощные шаговые двигатели, такие как NEMA 23 и выше, я предлагаю вам изучить контроллеры Premium CNC GRBL в конце этого списка контроллеров.
Контроллер поддерживает шпиндель 24 В с током 2 А. Скорость ШИМ шпинделя также можно изменять с помощью контроллера. Улучшенный по сравнению с более ранними моделями усовершенствованный привод шпинделя в контроллере теперь может поддерживать более мощные шпиндели с частотой вращения до 20 000 об / мин.
Контроллер имеет дополнительный внешний кожух для защиты платы управления от коротких замыканий. Он также имеет дополнительный выключатель питания. Алюминиевый сплав для рассеивания тепла также добавлен для регулирования температуры. В корпусе также находится вентилятор для охлаждения. В целом радиатор в этом продукте отличный, что продлевает срок службы платы.
Автономный режим распознавания — дополнительная функция. Компьютер, а также автономные контроллеры могут быть вставлены одновременно, и автономное распознавание автоматически определяет, подключен ли компьютер. Этот контроллер фрезерного станка с ЧПУ можно использовать в установке для лазерной гравировки, и большинство пользователей сообщают о положительных результатах при использовании этого контроллера.
Он совместим с такими операционными системами, как Windows XP/7/8/10, что делает его довольно универсальным. Поскольку GRBL отправляет код через USB, контроллер также имеет интерфейс USB. Интерфейс USB был модернизирован, чтобы превратить его в подключаемый модуль с гораздо более прочной сборкой, что решило проблемы с USB в более ранних моделях. Чтобы использовать этот контроллер, вам необходимо купить адаптер питания постоянного тока с разъемом 2,5-5 мм, рассчитанный на 24 В постоянного тока для оптимальной производительности. Адаптер питания не входит в комплект поставки контроллера.
Благодаря Arduino Nano (Atmel 328P) в основе, этот контроллер Arduino с ЧПУ имеет ШИМ-управление как для лазера, так и для шпинделя. В целом, этот 3-осевой шаговый контроллер Arduino — отличный выбор для тех, кто хочет получить хорошую производительность при ограниченном бюджете.
ЗА:
- Очень надежный, с отличными отзывами.
- Уравновешивает цену, характеристики и качество компонентов.
МИНУСЫ:
- Драйверы шагового двигателя встроены. Драйверы шагового двигателя на этом контроллере отлично работают в указанном диапазоне, но если вы хотите увеличить мощность, превышающую номинальную, с отдельным модулем шагового драйвера большего размера, то это не то, что вам нужно.
Примечание. Если вы ищете автономный контроллер вместе с платой управления, RATTM Motor также предлагает его в комплекте с платой управления RATTM Motor GRBL и автономным контроллером.
2. Комплект контроллера Longruner-CNC с ArduinoIDE
Комплект контроллера Longruner-CNC с ArduinoIDE
Комплект контроллера мотора с ЧПУ longruner отличается от других контроллеров в этом списке тем, что он представляет собой комбинацию Arduino и Shield, в отличие от других, где все интегрировано в единый блок контроллера. В этом комплекте есть плата Arduino (ATmega328), CNC Shield и драйверы шагового двигателя отдельно. Это означает, что для получения правильных настроек требуется немного первоначальной настройки, однако это также дает вам свободу использовать другие драйверы шагового двигателя, если вы решите выполнить обновление, не меняя плату управления. Интересно, что в этот комплект также входят 3 шаговых двигателя NEMA 17 в комплекте со всем остальным.
К сожалению, Longruner не продает комплект без моторов, если у вас уже есть моторы или вы хотите использовать другие моторы. Примите во внимание тот факт, что в комплект входят 3 шаговых двигателя NEMA 17, когда вы сравниваете цену этого комплекта с другими контроллерами, которые не поставляются с двигателями.
Производитель рекомендует входное напряжение 12-36 В постоянного тока для щита ЧПУ. Однако плата Arduino может получать питание через USB (5 В постоянного тока). Щиту требуется дополнительная мощность для шаговых драйверов и двигателей. Обратите внимание, что плата Arduino UNO в этом наборе производителем называется платой longruner, которая на самом деле является клоном Arduino. Щиток с ЧПУ в этом комплекте имеет дизайн платы RAMPS 1.4, изначально разработанный как часть проекта RepRap. Конструкция RAMPS 1.4 означает, что щит имеет все разъемы и порты, необходимые для беспрепятственного подключения всего, что вам нужно, включая до пяти драйверов шагового двигателя, шесть концевых упоров, устройство чтения SD-карт и дисплей.
Щит ЧПУ поддерживает движение по четырем осям, в отличие от других контроллеров в этом списке, которые поддерживают только 3 оси. Это позволяет либо клонировать любую из осей X, Y, Z для использования в качестве четвертой, либо даже иметь истинную четвертую ось (XYZA) без клонирования. Таким образом, этот комплект можно назвать бюджетным 4-х осевым контроллером Arduino с ЧПУ. Этот комплект разработан настолько открытым, насколько это возможно для людей, желающих поэкспериментировать. В него входят три шаговых драйвера DRV8825, которые представляют собой обновление по сравнению с шаговыми драйверами A4988, которые питают большинство других интегрированных контроллеров в этом списке. Это также означает, что он может потреблять ток 2,5 А, в отличие от A4988, который теоретически может работать только с током 2 А.
Что касается программного обеспечения, то в основе этого набора контроллеров лежит Arduino, что делает его автоматически совместимым с GRBL. Однако он совместим только с GRBL 0.9, но не с GRBL 1.1, в отличие от других контроллеров в этом списке.
В этом комплекте нет автономного контроллера, однако вы можете купить GRBL-совместимый пульт отдельно и использовать его с ним. В комплект также входят кронштейны, концевые упоры механического переключателя, кабель и четыре алюминиевых радиатора.Наконец, этот продукт имеет репутацию хорошего послепродажного обслуживания. Обычно они отвечают на любой запрос в течение 24 часов.
В целом, это 4-осевая система управления GRBL Arduino, которая отлично подходит для тех, кто хочет гибкости переключения компонентов в отличие от других, где все интегрировано.
ЗА:
- Открытость дизайна, возможность настройки
- Обновленные драйверы шагового двигателя DRV8825
- Может поддерживать до 4 осей.
МИНУСЫ:
- Поддерживает только GRBL 0.9
Beauty Star-3 Axis GRBL 1.1f с автономным контроллером
Beauty Star-3 Axis GRBL 1.1f с автономным контроллером
Контроллер на базе Beauty Star GRBL — это очень популярная плата контроллера GRBL для ЧПУ, к которой прилагается автономный пульт дистанционного управления. Контроллер поддерживает 3 оси и подходит для настольного гравировального станка с ЧПУ или лазерного гравера. Он поддерживает последнюю версию GRBL 1.1.
В комплект поставки входят USB-кабель и SD-карта емкостью 1 ГБ, а также плата контроллера и автономный пульт дистанционного управления. Этот продукт имеет простую настройку и функциональность без каких-либо сбоев. Что делает контроллер Beauty Star полезным для быстрых проектов. На автономном контроллере установлены светодиодные индикаторы и интуитивно понятная кнопка для легкой смены оси. Этот автономный модуль позволяет легко вернуть шпиндель в исходное положение без использования ПК. Автономный контроллер также имеет опции для гравировки файлов. Коды можно записывать в корневой каталог без использования компьютера.
В контроллере Beauty Start установлен шаговый драйвер A4988. Драйверы шагового двигателя также встроены в этот контроллер, с плавной совместимостью с двигателями NEMA 17. Хотя производитель заявляет, что он может работать с NEMA 23, я не рекомендую его.
ЗА:
- Легкая установка
- Поставляется с SD-картой 1G
- Автономный контроллер
МИНУСЫ:
- Не удается обновить драйверы шагового двигателя.
4. Плата контроллера ICROATO GRBL 1.1
Плата контроллера ICROATO GRBL 1.1
Контроллер ICROATO GRBL 1.1 поставляется с 3-х осевым управлением с номинальной входной мощностью 12-24 В (предпочтительно 24 В). Контроллер хорошо работает с такими операционными системами, как Windows XP, 7,8 и Windows 10. Вы можете приступить к работе с этим контроллером сразу после установки прошивки GRBL через вход USB. Хотя вам необходимо иметь / покупать входной адаптер питания постоянного тока для этой платы управления, поскольку он не входит в комплект.
Контроллер имеет поддержку PWM шпинделя, и питание для него поступает прямо от распределительной платы, а не от платы управления. Он идет вместе с драйверами двигателя. Контроллер может поддерживать до 12 В 5A лазера. USB-кабель хорошего качества и плата управления позволяют легко работать с контроллером и подключаться к нему. Контроллер оснащен такими функциями, как кнопка аварийного останова и кнопка переключателя пределов. Эта совместимая с GRBL плата имеет хороший радиатор, предотвращающий нагрев платы даже во время тяжелых работ по резке. Это привело к долгому сроку службы продукта для большинства покупателей этого контроллера. Со встроенным шаговым драйвером этот контроллер, очевидно, может выполнять микрошаговое управление, однако вам необходимо откалибровать соотношение шагов при первом использовании.
ЗА:
- Наличие кнопки аварийного останова и концевого выключателя
МИНУСЫ:
- Соотношение шагов должно быть откалибровано
5. 3-осевой контроллер GRBL Sainsmart.
3-осевой контроллер GRBL Sainsmart
Контроллер Sainsmart — самый экономичный вариант в этом списке контроллеров. Он работает с входной мощностью 12 В / 4 А, в отличие от большинства других контроллеров в этом списке, которые работают от 12-24 В. Это делает этот контроллер подходящим для небольшого ЧПУ / лазерного гравера. Важно понимать ограничения этого контроллера. Хотя он может плавно управлять лазером мощностью 18 Вт, он дает смешанные результаты для лазеров с номинальной мощностью выше 18 Вт. Эта совместимая с GRBL для ЧПУ плата содержит драйверы шагового двигателя A4988 и, таким образом, может питать двигатель до 1,5 А.
Согласно документации этого контроллера, он поддерживает шаговые двигатели NEMA17 и NEMA23 с током менее 1,5 А. Хотя я не рекомендую покупать этот контроллер для шаговых двигателей выше NEMA 17, так как он может быть недостаточно мощным. В отличие от большинства других контроллеров в этом списке, у которых драйверы шагового двигателя приварены к плате, драйверы шагового двигателя на этой плате можно заменить, просто отсоединив его и заменив новым.
Контроллер работает на GRBL 1.1 и использует универсальный отправитель Gcode (UGS) для связи с компьютером. Эта плата GRBL также оснащена шпиндельным двигателем мощностью 400 Вт постоянного тока, а также интерфейсом вентилятора и интерфейсом вывода сигнала TTL. Напряжение источника питания может варьироваться в зависимости от нагрузки, но стандартно поставляется с 12В 4А. Контроллер также поддерживает интерфейс датчика, интерфейс ограничения по 3 осям и интерфейс питания DC 005 2. 0.
Производитель этого контроллера, SainSmart, является популярным производителем ЧПУ и хорошо задокументировал этот продукт. Поскольку они являются крупным брендом, у них также есть оперативная команда послепродажной поддержки.
ЗА:
- Экономичный
- Драйверы шагового двигателя можно обновить
МИНУСЫ:
- Может работать только с небольшими ЧПУ
Лучшие контроллеры ЧПУ премиум-класса GRBL (более 100 долларов США)
1. Контроллер GRBL для ЧПУ Spark Concepts-xPRO V5
Контроллер GRBL для ЧПУ Spark Concepts-xPRO V5
XPRO V5 действительно является монстром-контроллером ЧПУ в этом списке. С точки зрения характеристик, производительности и простоты использования он намного лучше, чем другие контроллеры, однако, очевидно, за это приходится платить. Кроме того, xPRO V5 в 4-5 раз дороже других контроллеров в этом списке.
xPRO V5 может питаться от источника питания 24 В постоянного тока. Лучше всего купить комплект блока питания Meanwell 24 В / 14,6 А вместе с xPRO V5. Начнем с того, что контроллер представляет собой единое целое со всем, что позволяет вам просто подключать и использовать. И когда я говорю «подключи и работай», я имею в виду именно это. Перед началом работы с xPRO V5 мало что можно сделать. Подключите блок питания 24 В, и все готово.
xPRO V5 работает на GRBL ESP32, который является 32-битным портом GRBL. Это регулярно обновляемая версия GRBL с отличной совместимостью с большинством отправителей и постпроцессоров GRBL. ESP32 — это не только разница в программном обеспечении, но и в аппаратном обеспечении. Плата Esp32 — это обновленная версия Arduino Uno. ESP32 содержит значительно больше ОЗУ и флэш-памяти с 32-битной платой по сравнению с Arduino, который представляет собой 8-битный микроконтроллер.
Самое главное, что он имеет встроенный Wi-Fi и поддержку Bluetooth, что является его самой отличительной особенностью. Это означает, что вы можете управлять своим ЧПУ со своего компьютера или даже с телефона через Wi-Fi без использования USB. Этот контроллер поддерживает движение по 4 осям с добавлением истинной 4-й оси или клонированием любой из осей XYZ.
Шаговый драйвер на этом — Trinamic TMC5160, который может управлять двигателями до 6 ампер. Драйверы шагового двигателя 2-2,5 А на других контроллерах бледнеют по сравнению с ними. TMC5160 — это шаг вперед по сравнению с очень популярными шаговыми драйверами TB6600. Это означает, что он может легко приводить в движение даже двигатели NEMA 42 с высоким крутящим моментом и превосходить двигатели NEMA 23 своим высоким приводным током. Вы можете подключить до 2 двигателей для каждой из четырех осей в этом контроллере, что позволяет вам подключать в общей сложности до 8 двигателей к одному контроллеру. Это позволяет этому контроллеру с легкостью выполнять тяжелые работы по резке. Он предлагает 1/256 микрошага, в отличие от большинства степперов в этом списке, которые предлагают только до 1/32 микрошага (DRV8825).
Этот контроллер поддерживает почти все лазерные пучки и шпиндели. Он использует сигнал PWM 0-5 В для управления большинством лазеров и небольших шпинделей. Для управления частотно-регулируемыми приводами и более крупными лазерными модулями он использует аналоговый сигнал 0-10 В, что делает его очень удобным. XPRO V5 делает все, что и другие контроллеры, гораздо лучше.
Кроме того, он использует новейший порт USB типа C для быстрого подключения. XPRO V5 также имеет встроенный радиатор и охлаждающие вентиляторы с регулируемой температурой. Этот контроллер движений с ЧПУ оснащен 32-битным процессором, заключенным в корпус из АБС-пластика со встроенным охлаждением.
XPRO V5 поставляется в полностью собранном и запрограммированном виде с входом датчика XYZ, встроенными реле, выключателем аварийного останова и выключателем питания. Что касается того, что этот контроллер может сделать для вас, xPRO V5 может работать с большинством 3-х осевых фрезерных станков с ЧПУ с двухприводными двигателями и 4-х осевых фрезерных станков с ЧПУ с поворотным столом.
XPRO V5 имеет репутацию одного из лучших контроллеров GRBL для ЧПУ любителей, занимающихся сборкой собственных станков с ЧПУ из нестандартных деталей. Документация для xPRO V5 довольно хороша с их страницей вики Github, в которой подробно описано все, что вам нужно для работы.
Spark Concepts, американская компания из Огайо, очень быстро реагирует на запросы, а послепродажное обслуживание этого продукта более чем удовлетворительное. Если вам нужен контроллер маршрутизатора с ЧПУ типа plug-and-play, способный выполнять практически любую хобби-работу, и вы не против доплатить ему за удобство и мощность, тогда xPRO V5 для вас.
ЗА:
- Исключительная мощность и универсальность для решения любой задачи любителя
- Plug-and-Play без первоначальной настройки
МИНУСЫ:
- Дороже, чем другие варианты эконом-класса в этом списке.
- Покупатели могут столкнуться со временем ожидания, так как товар не всегда есть в наличии.
2. Контроллер движения GRBL для ЧПУ Openbuilds BlackBox
Контроллер движения с ЧПУ Openbuilds BlackBox
Openbuilds BlackBox — еще один вариант премиум-класса, аналогичный xPRO V5, имеющий очень похожую цену. В отличие от xPRO V5, который работает на GRBL Esp32, Openbuilds BlackBox работает на GRBL 1.1, которая является стандартной версией в наши дни, когда дело доходит до GRBL. Благодаря шаговым драйверам Toshiba, которые могут работать с двигателями 4А, контроллер BlackBox очень хорошо работает с двигателями NEMA 23 в ЧПУ. Под этим я имею в виду двигатели NEMA 23 с высоким крутящим моментом, а не обычные шаговые двигатели NEMA 23. Для сравнения, производительность шагового драйвера на BlackBox намного лучше, чем у TB6600, который является еще одним шаговым приводом от Toshiba (японская компания). Драйверы шагового двигателя на BlackBox допускают до 1/32 микрошага по сравнению с 1/256 на xPRO V5.
Весь контроллер построен как одна коробка с настройкой plug-and-play, аналогичной xPRO v5. Раньше Blackbox поставлялся комплектом, но с тех пор превратился в полностью собранный модуль. Сборка очень проста, с подробными инструкциями из Openbuilds и четко обозначенными деталями. По сравнению с xPRO V5, который может принимать Gcode через Wi-Fi, контроллер движения BlackBox CNC передает Gcode только через USB, как и ожидалось от контроллера GRBL 1.1. Пользователи BlackBox могут воспользоваться его бесшовной интеграцией с OpenBuilds CONTROL, который представляет собой программное обеспечение ЧПУ, совместимое с GRBL от Openbuilds.
Многие пользователи маршрутизаторов с ЧПУ предпочитают Openbuilds CONTROL, а не Universal GCode Sender для отправки Gcode на контроллер. Openbuilds Control имеет встроенные инструменты калибровки для осей, мастер обработки поверхностей, библиотеку датчиков XYZ и простой в использовании графический интерфейс для изменения настроек GRBL.
Одним из основных преимуществ Openbuilds BlackBox перед xPRO V5 является очень активное сообщество вокруг продуктов Openbuilds. Практически любой вопрос / проблема, которые могут возникнуть у потенциального покупателя, задавались и отвечали на форумах их командой разработчиков. Итак, если вы предпочитаете общение с сообществом вокруг продукта, то Openbuilds — хороший выбор. Openbuilds также имеет очень отзывчивую послепродажную поддержку, где они помогут вам решить любую проблему, с которой вы столкнетесь, чтобы найти решение.
Если вы спросите меня, предпочел бы я xPRO V5 или Openbuilds BlackBox, я бы сказал, что это трудный выбор. Но я бы дал небольшое преимущество BlackBox из-за гораздо лучшей поддержки сообщества (экосистемы), что, на мой взгляд, очень важно. OpenBuilds BlackBox — это мощный контроллер GRBL, способный запустить практически любой любитель ЧПУ / лазерный гравер / плазменный резак. В сочетании с отличной документацией, поддержкой и сообществом он очень популярен среди любителей, стремящихся создать что-то более мощное, чем обычный настольный ЧПУ 3018.
ЗА:
- Исключительная мощность и универсальность для решения большинства задач
- Высокоактивное сообщество вокруг продукта
МИНУСЫ:
- Дороже, чем другие варианты эконом-класса в этом списке.
- Нет поддержки Wi-Fi
Общие мысли
Какой бы контроллер ЧПУ GRBL вы ни выбрали, убедитесь, что он совместим с остальной частью вашей системы ЧПУ, включая драйверы шагового двигателя, шаговые двигатели, шпиндели и источник питания.
CNCUSB контроллер или GRBL контроллер
doubleB
doubleB
МЕСТНЫЙ
- Регистрация
- 20.07.2019
- Сообщения
- 50
- Реакции
- 22
- Баллы
- 28
- #1
Привет.
Продавец предлагает со станочком две платы на выбор — CNCUSB и GRBL контроллер.
Подскажите, чем отличаются, какой взять?
Темы из этой же категории
- Переключение портов ШД
- Проблема с платой при подключении лазера
- Прошивка платы Makerbase mks lts v 1.1
- Схема платы драйвера 15 ваттного лазера
- ЧПУ-контроллеры Инектра(INECTRA)
extrimus
extrimus
ПОЧТИ ПРОФИ
- Регистрация
- 29.03.2019
- Сообщения
- 5 892
- Реакции
- 5 173
- Баллы
- 250
- Возраст
- 56
- Адрес
- Россия
- Город
- Иваново
- Имя
- Андрей
- Плата
- Woodpecker 3. 2
- Прошивка
- GBRL 1.1f
- #2
У нас тут у всех ардуинки, он же GRBL контроллер. Вряд ли кто что конкретного скажет о CNCUSB. Знаю только, что к ней нужен софт лицензионный, и к нему ключ активации, а даст ли вам продаван их или нет, это надо спросить у него. Инфо по этой плате есть в гугле. Так что выбирать вам.
doubleB
doubleB
МЕСТНЫЙ
- Регистрация
- 20.07.2019
- Сообщения
- 50
- Реакции
- 22
- Баллы
- 28
- 07.2019″ data-time-string=»09:23″ title=»23.07.2019 в 09:23″ itemprop=»datePublished»>23.07.2019
- #3
extrimus написал(а):
У нас тут у всех ардуинки, он же GRBL контроллер. Вряд ли кто что конкретного скажет о CNCUSB. Знаю только, что к ней нужен софт лицензионный, и к нему ключ активации, а даст ли вам продаван их или нет, это надо спросить у него. Инфо по этой плате есть в гугле. Так что выбирать вам.
Нажмите для раскрытия…
Спасибо. Выберу GRBL. А этот GRBL-контроллер, по функционалу это не то же самое, что Arduino Mega+RAMPS 1.4?… Можно ли прошивку от этого контроллера заливать в Mega256+RAMPS?
extrimus
«/>
extrimus
ПОЧТИ ПРОФИ
- Регистрация
- 29.03.2019
- Сообщения
- 5 892
- Реакции
- 5 173
- Баллы
- 250
- Возраст
- 56
- Адрес
- Россия
- Город
- Иваново
- Имя
- Андрей
- Плата
- Woodpecker 3.2
- Прошивка
- GBRL 1.1f
- Последнее редактирование: 07.2019″ data-time-string=»12:15″ title=»23.07.2019 в 12:15″>23.07.2019
- #4
Последнее редактирование:
doubleB написал(а):
Спасибо. Выберу GRBL. А этот GRBL-контроллер, по функционалу это не то же самое, что Arduino Mega+RAMPS 1.4?… Можно ли прошивку от этого контроллера заливать в Mega256+RAMPS?
Нажмите для раскрытия…
GRBLы тоже бывают разные. UNO, NANO, MEGA, Woodpecker, и ещё много всяких. Китайцы штампуют их чуть ли не каждый день как горячие пирожки. И разобраться в таком потоке не легко.
Arduino Mega+RAMPS 1.4 — это, насколько я знаю, электроника для 3D-принтера, и что у этого наборчика косяков хоть отбавляй. А посему сравнивать её с электроникой для ЧПУ-станка думаю не стоит. На счет совместимости прошивки ничего не могу сказать. На наш станочек идут прошивки от GRBL 0.9 до GRBL 1.1f
https://cnc3018.ru/resources/categories/proshivki.3/
SergeyGSP
SergeyGSP
ТОЛЬКО ВОТ…
- Регистрация
- 18.12.2019
- Сообщения
- 2
- Реакции
- 0
- Баллы
- 1
- Город
- СанктПетербург
- #5
Добрый день !
Не знаю , актуальна тема или нет .
У меня стоит 2 платы

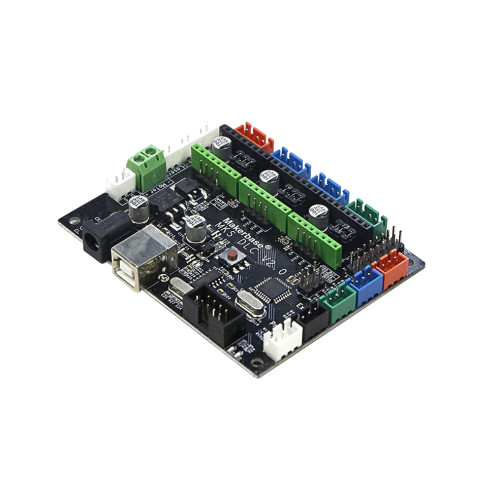

Вот такая , но если интересно я напишу . она приходит с перепутанными элементами И Ардуино .
CNC Я использую для гравировки по дереву и металлу , а АРДУИНО для лазера .
Это связано с софтом , который используешь .
Как настроить GRBL и управлять станком с ЧПУ с помощью Arduino
Если вы думаете или находитесь в процессе создания собственного станка с ЧПУ, то, скорее всего, вы встретите термин GRBL. Итак, в этом уроке мы узнаем, что такое GRBL, как установить и как использовать его для управления станком с ЧПУ на базе Arduino.
Кроме того, мы узнаем, как использовать Universal G-code Sender, популярное программное обеспечение контроллера GRBL с открытым исходным кодом.
Что такое GRBL?
GRBL — это программное обеспечение или прошивка с открытым исходным кодом, которая обеспечивает управление движением для станков с ЧПУ. Мы можем легко установить прошивку GRBL на Arduino и мгновенно получить недорогой высокопроизводительный контроллер ЧПУ. GRBL использует G-код в качестве входных данных и выводит управление движением через Arduino.
Для лучшего понимания мы можем взглянуть на следующую диаграмму:
Из диаграммы мы можем увидеть, где GRBL занимают место в «общей картине» принципа работы станка с ЧПУ. Это прошивка, которую нам нужно установить или загрузить в Arduino, чтобы она могла управлять шаговыми двигателями станка с ЧПУ. Другими словами, функция прошивки GRBL заключается в преобразовании G-кода в движение двигателя.
Необходимое оборудование
- Arduino — Как мы уже говорили, для установки GRBL нам понадобится Arduino. В частности, нам нужна плата Arduino на базе Atmega 328, а это означает, что мы можем использовать либо Arduino UNO, либо Nano.
- Шаговые двигатели – Очевидно, что шаговые двигатели обеспечивают движение машины.
- Драйверы — для управления шаговыми двигателями нам нужны драйверы, а для небольших станков с ЧПУ «сделай сам» (использующих шаговые двигатели NEMA 14 или 17) обычно выбирают драйверы A4988 или DRV8825.
- Плата Arduino CNC Shield . Для подключения драйверов шаговых двигателей к Arduino проще всего использовать плату Arduino CNC Shield. Он использует все контакты Arduino и обеспечивает простой способ подключения всего, шаговых двигателей, шпинделя/лазера, концевых выключателей, охлаждающего вентилятора и т. д. Станок с ЧПУ работает.
На самом деле, в качестве примера того, как все должно быть связано, мы можем взглянуть на мой самодельный станок для резки пенопласта с ЧПУ.
Вы можете проверить и получить основные электронные компоненты, необходимые для сборки этого станка с ЧПУ, здесь:
- Шаговый двигатель — NEMA 17……………… Amazon / Banggood / AliExpress
- A4988 Шаговый драйвер…………… ……..… Amazon / Banggood / AliExpress
- Arduino CNC Shield ………………………. Amazon / Banggood / AliExpress
- Arduino Uno……………………………… Amazon / Banggood / AliExpress
Раскрытие информации: Это партнерские ссылки. Как партнер Amazon я зарабатываю на соответствующих покупках.
Основным инструментом этого станка с ЧПУ является горячая проволока, которая может легко расплавить или прорезать пенопласт и придать ему любую форму. Для получения более подробной информации о том, как я сделал машину и как все работает, вы можете проверить конкретный учебник.
Тем не менее, мы будем использовать этот станок в качестве примера в этой статье, потому что тот же принцип работы применим и к любому другому станку с ЧПУ, будь то фрезерный или лазерный.
Как установить GRBL
Во-первых, чтобы иметь возможность установить или загрузить GRBL на Arduino, нам понадобится Arduino IDE.
Затем мы можем скачать прошивку GRBL с github.com.
Загрузите его как файл .ZIP и выполните следующие действия:
- Откройте файл grbl-master.zip и извлеките файлы
- Откройте среду разработки Arduino, перейдите к Sketch > Include Library > Add .ZIP Library…
- Перейдите к извлеченной папке «grbl-master», выберите там папку «grbl» и нажмите «Открыть файл». Теперь нам нужно использовать GRBL как библиотеку Arduino.
- Затем перейдите в «Файл» > «Примеры» > grbl > grblUpload. Откроется новый скетч, и нам нужно загрузить его на плату Arduino. Код может выглядеть странно, так как состоит всего из одной строки, но не беспокойтесь, все происходит в фоновом режиме в библиотеке. Итак, нам просто нужно выбрать плату Arduino, COM-порт и нажать кнопку загрузки, и все готово.
Конфигурация GRBL
На этом этапе мы должны настроить или настроить GRBL для нашей машины. Мы можем сделать это через последовательный монитор Arduino IDE. Как только мы откроем Serial Monitor, мы получим сообщение вроде «Grbl 1.1h [‘$’ for help]». Если вы не видите это сообщение, убедитесь, что вы изменили скорость передачи на 115200. 92)
Все эти команды могут быть или должны быть настроены в соответствии с нашим станком с ЧПУ. Например, с помощью первой команды $100=250 000 (x, шаг/мм) мы можем настроить количество шагов на миллиметр станка или указать, сколько шагов должен сделать двигатель, чтобы наша ось X переместилась на 1 мм.
Однако я бы посоветовал оставить эти настройки как есть. Есть более простой способ настроить их в соответствии с нашей машиной с помощью программного обеспечения контроллера, о котором мы расскажем в следующем разделе.
Контроллер GRBL
Итак, после того, как мы установили прошивку GRBL, теперь наша Arduino умеет читать G-код и управлять станком с ЧПУ в соответствии с ним. Однако для того, чтобы отправить G-код на Arduino, нам нужен какой-то интерфейс или программное обеспечение контроллера, которое скажет Arduino, что делать. На самом деле для этой цели существует множество как открытых, так и коммерческих программ. Конечно, мы будем придерживаться открытого исходного кода, поэтому в качестве примера возьмем Univarsal G-code Sender.
Как использовать универсальный отправитель G-кода
В этом примере я буду использовать версию платформы 2.0. Как только мы загрузим его, нам нужно распаковать zip-файл, перейти в папку «bin» и открыть любой из исполняемых файлов «ugsplatfrom». На самом деле это программа JAVA, поэтому, чтобы иметь возможность запускать эту программу, сначала нам нужно установить JAVA Runtime Environment.
После того, как мы откроем универсальный отправитель G-кода, сначала нам нужно настроить машину или настроить параметры GRBL, показанные ранее. Для этого мы воспользуемся мастером настройки UGS, который гораздо удобнее, чем вводить команды вручную через Serial Monitor в Arduino IDE.
Первым шагом здесь является выбор скорости передачи данных, которая должна быть 115200, и порта, к которому подключена наша Arduino. Как только мы подключим универсальный отправитель G-кода к Arduino, на следующем шаге мы сможем проверить направление движения двигателей.
При необходимости мы можем изменить направление с помощью мастера или вручную переключив соединение двигателя на Arduino CNC Shield.
На следующем шаге мы можем настроить параметр шагов/мм, о котором мы упоминали ранее. Здесь гораздо проще понять, как его настроить, потому что мастер настройки рассчитает и подскажет, до какого значения нам следует обновить параметр.
Значение по умолчанию — 250 шагов/мм. Это означает, что если мы нажмем кнопку перемещения «х+», мотор сделает 250 шагов. Теперь, в зависимости от количества физических шагов двигателя, выбранного шагового разрешения и типа трансмиссии, машина будет перемещаться на некоторое расстояние. Используя линейку, мы можем измерить фактическое движение машины и ввести это значение в поле «Фактическое движение». На основании этого мастер рассчитает и сообщит нам, на какое значение следует изменить параметр «шаги/мм».
В моем случае для самодельного станка с ЧПУ, который я сделал, станок сместился на 3 мм. В соответствии с этим мастер предложил обновить параметр шагов/мм до значения 83.
При обновлении этого значения станок теперь движется правильно, 1 мм в программе означает 1 мм для станка с ЧПУ.
В консоли UGS при выполнении каждого действия мы можем видеть выполняемые команды. Мы можем заметить, что, обновляя параметр steps/mm, программа UGS фактически отправляла в Arduino или прошивку GRBL команду, которую мы упоминали ранее. Это было значение по умолчанию: 100 долларов США = 250 000 (x, шаг/мм), и теперь мы обновили значение до 83 шагов на мм: 100 долларов США = 83.
На следующем шаге мы можем включить концевые выключатели и проверить, правильно ли они работают.
В зависимости от того, являются ли они нормально открытыми или нормально закрытыми, мы также можем инвертировать их здесь.
Здесь стоит отметить, что иногда нам нужно отключить концевой выключатель оси Z. Так было с моим самодельным станком для резки пенопласта с ЧПУ, где мне не понадобился концевой выключатель оси Z, и мне пришлось отключить его, чтобы иметь возможность правильно установить станок в исходное положение. Итак, для этого нам нужно отредактировать файл config.h, который находится в папке библиотеки Arduino (или Documents\Arduino\libraries).
Здесь нам нужно найти линии цикла возврата в исходное положение и прокомментировать настройку по умолчанию для 3-осевого станка с ЧПУ и раскомментировать настройку для 2-осевого станка. Чтобы изменения вступили в силу, нам нужно сохранить файл и повторно загрузить скетч grblUpload на нашу плату Arduino.
Тем не менее, на следующем шаге мы можем либо включить, либо отключить возврат в исходное положение ЧПУ.
При нажатии кнопки «Попробовать возврат» машина начнет движение к концевым выключателям. В случае, если это идет в противоположном направлении, мы можем легко изменить направление.
Наконец, на последнем шаге мастера настройки мы можем включить мягкие ограничения для нашего станка с ЧПУ.
Мягкие ограничения предотвращают выход машины за пределы установленной рабочей зоны.
Заключение
Итак, благодаря прошивке GRBL и Arduino мы можем легко настроить и запустить наш самодельный станок с ЧПУ. Конечно, в этом уроке мы рассмотрели только основы, но я думаю, что этого было достаточно, чтобы понять, как все работает и как настроить и запустить наш первый станок с ЧПУ.
Конечно, есть много других доступных настроек и функций, так как GRBL действительно поддерживает прошивку контроллера ЧПУ. Документация GRBL подробно объясняет все это, поэтому вы всегда можете проверить их на их вики-странице на github.com.
Кроме того, существует много других программ контроллера GRBL с открытым исходным кодом, таких как Universal G-code Sender, и вот некоторые из них: GRBLweb (веб-браузер), GrblPanel (графический интерфейс Windows), grblControl (графический интерфейс Windows/Linux), Easel (на основе браузера). ) и т. д. Вы должны изучить их и посмотреть, какой из них подходит вам лучше всего.
Лучшие контроллеры GRBL с ЧПУ для любителей [2022]
Если вы хотите заменить контроллер GRBL в существующем ЧПУ/лазерном гравере или хотите построить ЧПУ самостоятельно, то это руководство поможет вам выбрать нужный вам контроллер.
GRBL — одна из самых популярных прошивок для контроллеров ЧПУ.
GRBL в сочетании с контроллером ЧПУ, таким как Arduino, — это то, что используют многие любители.
Одна действительно хорошая вещь в GRBL заключается в том, что он устраняет необходимость в параллельном порте на вашем компьютере.
GRBL передает строки кода через USB. Это также позволяет управлять им с помощью ноутбука.
Как производитель, помешанный на ЧПУ, я протестировал и изучил несколько GRBL-совместимых контроллеров ЧПУ, чтобы создать свои собственные ЧПУ для различных приложений.
Я протестировал и сравнил платы контроллеров по различным факторам, таким как простота использования, совместимость с другими деталями ЧПУ, документация и поддержка, необработанная мощность и общее качество.
Я разделил свой обзор на две части.
В первом разделе представлены контроллеры ЧПУ стоимостью менее 100 долларов США, а во втором разделе рассказывается о контроллерах ЧПУ стоимостью более 100 долларов США.
MellowPine поддерживается считывателем. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.
Контроллер движения Openbuilds BlackBox Motion Controller — мой лучший выбор из-за его чрезвычайной надежности, высокой мощности и соотношения цены и качества.
- Двигатель RATTM 3-осевой контроллер ЧПУ — Лучший бюджетный контроллер GRBL с ЧПУ
Что в этом обзоре?
- Лучшие бюджетные контроллеры ЧПУ GRBL (до $100)
- Лучшие премиальные контроллеры ЧПУ GRBL ($100+)
Вот лучшие контроллеры ЧПУ на базе GRBL, доступные сегодня [2022].
GRBL CNC Controller Тип 1. RATTM двигатель 3-осевой контроллер Бюджет.0218 Budget 3. Beauty Star-3 Axis GRBL Controller Budget 4. ICROATO GRBL Controller Budget 5. Blackbox GRBL Controller(Openbuilds) Premium 6. xPRO v5 (Spark Concepts) Контроллер GRBL Premium Лучшие контроллеры ЧПУ GBRL [2022]
Для работы представленных здесь контроллеров ЧПУ GRBL требуется компьютер. Если вам нужен контроллер GRBL, который может запускать фрезерный станок с ЧПУ без контроллера, вам нужен автономный контроллер GRBL.
Лучшие бюджетные контроллеры GRBL с ЧПУ (до 100 долларов США)
1. 3-осевой контроллер двигателя RATTM с ЧПУ — GRBL 1.1
Контроллер двигателя RATTM GRBL Контроллер двигателя на базе GRBL является хорошим выбором для создания гравировальных станков с ЧПУ и лазерных граверов.
Как плата, совместимая с GRBL, она работает на Candle, программном обеспечении ЧПУ на основе GRBL.
Как и ожидалось, им можно управлять с вашего компьютера с помощью Universal Gcode Sender (UGS). Эта недавно обновленная версия также позволяет запускать GRBL 1.1.
3-осевой контроллер ЧПУ RATTM Motor GRBL работает от входного напряжения в диапазоне 12–24 В, рекомендуемое напряжение 24 В для наилучшей работы.
Важно знать характеристики шагового двигателя и шпинделя, которые могут поддерживаться данным контроллером ЧПУ.
Контроллер мотора RATTM имеет управляющее напряжение 12 В при максимальном токе 2 А.
Это означает, что он может хорошо управлять двигателем NEMA 17 или меньше, но не предназначен для более крупных двигателей NEMA 23/24.
На самом деле, вы можете запускать двигатели NEMA 23, используя эту плату GRBL, но результаты не идеальны.
Если вы хотите использовать мощные шаговые двигатели, такие как NEMA 23 и выше, я предлагаю вам обратить внимание на контроллеры Premium CNC GRBL в конце этого списка контроллеров.
Контроллер поддерживает шпиндель 24 В с током 2 А. Скорость ШИМ шпинделя также можно изменять с помощью контроллера.
Улучшенный по сравнению с более ранними моделями усовершенствованный привод шпинделя в контроллере теперь может поддерживать более мощные шпиндели с ЧПУ со скоростью вращения до 20 000 об/мин.
Контроллер имеет дополнительный внешний корпус для защиты платы управления при транспортировке от короткого замыкания. Контроллер также имеет дополнительный выключатель питания. Также добавлен алюминиевый сплав для рассеивания тепла для регулирования температуры.
В корпус также встроен вентилятор для охлаждения. В целом теплоотвод у этого продукта отличный, что продлевает срок службы платы.
Автономный режим распознавания является дополнительной функцией. Компьютер и автономные контроллеры могут быть подключены одновременно, а офлайн-распознавание автоматически определяет, подключен ли компьютер.
Этот контроллер фрезерного станка с ЧПУ можно использовать в установке для лазерной гравировки, и большинство пользователей сообщают о положительных результатах при использовании этого контроллера для лазерной гравировки.
Он совместим с такими операционными системами, как Windows XP/7/8/10, что делает его достаточно универсальным.
Поскольку GRBL отправляет код через USB, контроллер также имеет интерфейс USB.
Интерфейс USB был модернизирован, чтобы сделать его подключаемым с гораздо более прочной сборкой, что решило проблемы с USB в более ранних моделях.
Чтобы использовать этот контроллер, вам необходимо купить адаптер питания постоянного тока с разъемами 2,5-5 мм, рассчитанный на 24 В постоянного тока для оптимальной работы. Адаптер питания не входит в комплект контроллера.

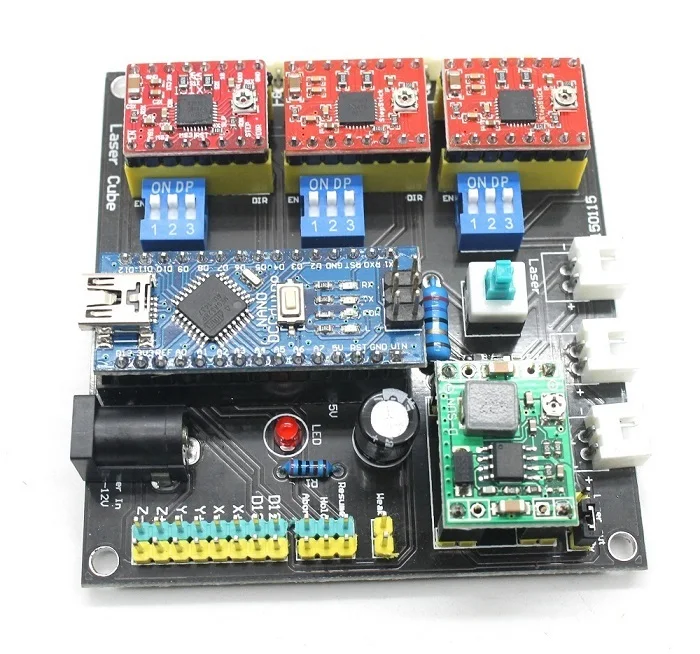

Основанный на Arduino Nano (Atmel 328P), этот контроллер ЧПУ Arduino имеет ШИМ-управление как для лазера, так и для шпинделя.
В целом, этот 3-осевой шаговый контроллер Arduino — отличный выбор для тех, кто хочет получить хорошую производительность при ограниченном бюджете.
ПРОФИ:
- Высокая надежность, в целом отличные отзывы.
- Сочетает в себе цену, характеристики и качество компонентов.
МИНУСЫ:
- драйверы шаговых двигателей встроены. Драйверы шаговых двигателей на этом контроллере отлично работают в указанном диапазоне, но если вы хотите увеличить номинальные амперы с более крупным отдельным модулем драйвера шагового двигателя, то это не то, что вам нужно.
Двигатель RATTM 3-осевой контроллер ЧПУ — GRBL 1.1
- ♞【Модель】Модернизированная 3-осевая плата управления GRBL 1.1F USB-порт GRBL; Входное напряжение: 24 В постоянного тока
- ♞【Вспомогательное программное обеспечение】Контроль GRBL/Свеча (3 оси)/Универсальный отправитель Gcode; Система поддержки: Windows XP/7/8/10
Примечание. Если вы ищете автономный контроллер вместе с платой управления, RATTM Motor предлагает его в комплекте с платой управления RATTM Motor GRBL и автономным контроллером.
2.
Комплект контроллера Longruner-CNC с ArduinoIDE
Комплект контроллера двигателя с ЧПУ longruner отличается от других контроллеров в этом списке тем, что представляет собой комбинацию Arduino и CNC Shield, в отличие от других, где все интегрировано в один блок контроллера.
В этот комплект входят плата Arduino (ATmega328), плата CNC Shield и драйверы шагового двигателя отдельно.
Это означает, что для получения правильных настроек требуется небольшая первоначальная доработка, однако это также дает вам свободу использовать другие драйверы шаговых двигателей, если вы решите выполнить обновление без замены платы управления.
Интересно, что в этом наборе также есть 3 шаговых двигателя NEMA 17 в комплекте со всем остальным.
К сожалению, Longruner не продает комплект без двигателей, если у вас уже есть двигатели или вы хотите использовать другие двигатели.
Учитывайте тот факт, что в комплект входят 3 шаговых двигателя NEMA 17, когда вы сравниваете цену этого комплекта с другими контроллерами, которые не поставляются с двигателями.
Производитель рекомендует входную мощность 12–36 В пост. тока для экрана ЧПУ. Однако плата Arduino может питаться через USB (5 В постоянного тока). Шилд нуждается в дополнительной мощности для шаговых драйверов и двигателей.
Обратите внимание, что плата Arduino UNO в этом наборе называется производителем longruner board, которая на самом деле является клоном Arduino.
Щит ЧПУ в этом наборе имеет дизайн платы RAMPS 1.4, изначально разработанный как часть проекта RepRap.
Конструкция RAMPS 1.4 означает, что на плате есть все разъемы и порты, необходимые для бесперебойного подключения всего, что вам нужно, включая до пяти драйверов шаговых двигателей, шесть концевых упоров, устройство чтения карт SD и блок дисплея.
Экран ЧПУ поддерживает движение по четырем осям, в отличие от других контроллеров в этом списке, которые поддерживают только 3 оси.
Этот щит позволяет либо клонировать любую из осей X, Y, Z для использования в качестве четвертой, либо даже иметь настоящую четвертую ось (XYZA) без клонирования.
Таким образом, этот комплект можно назвать бюджетным 4-х осевым контроллером Arduino CNC.
Таким образом, этот набор разработан максимально открытым для тех, кто хочет поиграть.
В этот комплект входят три драйвера шагового двигателя DRV8825, которые являются обновлением по сравнению с A49.88 шаговых драйверов, которые питают большинство других встроенных контроллеров в этом списке.
Это также означает, что он может потреблять ток 2,5 А, в отличие от A4988, который теоретически может работать только при токе 2 А.
Что касается программного обеспечения, то в основе этого комплекта контроллера лежит Arduino, что делает его автоматически совместимым с GRBL.
Однако он совместим только с GRBL 0.9, а не с GRBL 1.1, в отличие от других контроллеров в этом списке.
В этом комплекте нет автономного контроллера, однако вы можете отдельно купить совместимый с GRBL пульт и использовать его вместе с ним.
В комплект также входят кронштейны, механические концевые упоры, кабель и четыре алюминиевых радиатора.
Наконец, этот продукт имеет репутацию хорошего послепродажного обслуживания.
Обычно они отвечают в течение 24 часов на любой запрос.
В целом, это 4-осевая система управления GRBL Arduino, которая отлично подходит для тех, кому нужна гибкость переключения компонентов, в отличие от других, где все интегрировано.
ПЛЮСЫ :
- Бессрочное кредитование дизайна индивидуализация
- Модернизированные драйверы шагового двигателя DRV8825
- Может поддерживать до 4 осей.
МИНУСЫ:
- Поддерживает только GRBL 0.9
Комплект контроллера Longruner-CNC с ArduinoIDE
- ГРБЛ 0,9.
- ★ Профессиональный комплект ЧПУ для 3D-принтеров ★ Это профессиональный набор для самостоятельной сборки 3D-принтеров с несколькими типами модулей или компонентов, которые вам нужны. Отличный ассортиментный набор для начинающих и профессионалов.
3.
Beauty Star-3 Axis GRBL 1.1f с автономным контроллером
Контроллер Beauty Star на основе GRBL — это очень популярная плата контроллера ЧПУ, к которой прилагается автономный удаленный ручной контроллер.
Контроллер поддерживает 3 оси и подходит для настольного гравера с ЧПУ или лазерного гравера. Он поддерживает последнюю версию GRBL 1.1.
В комплект поставки входят USB-кабель и SD-карта 1G, а также плата контроллера и автономный пульт дистанционного управления.
Этот продукт имеет простую настройку и функциональность без каких-либо сбоев. Это делает контроллер Beauty Star полезным для быстрых проектов.
На автономном контроллере установлены светодиодные индикаторы и интуитивно понятная кнопка оси для легкой смены оси. Этот автономный модуль упрощает возврат шпинделя в исходное положение без использования ПК.
Автономный контроллер также имеет опции для гравировки файлов.
Коды могут быть записаны в корневой каталог без использования компьютера.
Контроллер запуска Beauty имеет драйвер шагового двигателя A4988.
Драйверы шаговых двигателей также встроены в этот контроллер с плавной совместимостью с двигателями вплоть до NEMA 17.
Хотя производитель заявляет, что он может работать с NEMA 23, я не рекомендую его.
ПЛЮСЫ:
- Простая настройка
- Поставляется с SD-картой 1G
- Автономный контроллер
МИНУСЫ:
- Невозможно обновить драйверы шагового двигателя.
Beauty Star-3 Axis GRBL 1.1f с автономным контроллером
- SD-карта и руководство пользователя.
- 📣GRBL Плата управления Поддержка трехосного управления XYZ, шпинделя, гравировки, подходит для мини-гравировального станка с ЧПУ 1610/2418/3018/3018pro/3018pro-M DIY.
4. Плата контроллера ICROATO GRBL 1.1
Контроллер ICROATO GRBL 1.1 поставляется с 3-осевым управлением с номинальным входным напряжением 12–24 В (предпочтительно 24 В). Контроллер хорошо работает с такими операционными системами, как Windows XP, 7,8 и Windows 10.
Вы можете начать работу с этим контроллером сразу после установки прошивки GRBL через вход USB. Хотя вам необходимо иметь/купить адаптер питания постоянного тока для этой платы управления, так как разъем питания не входит в комплект.
Контроллер поддерживает ШИМ шпинделя, и питание для него поступает напрямую от распределительного щита, а не от платы управления. Он идет вместе с мотористами.
Контроллер поддерживает лазер до 12 В 5 А.
Качественный USB-кабель и плата управления облегчают работу и подключение к контроллеру. Контроллер оснащен такими функциями, как кнопка E-Stop и кнопка переключения пределов.
Эта плата, совместимая с GRBL, имеет хорошую конструкцию радиатора, предотвращающую нагрев платы даже при тяжелых задачах резки. Это привело к увеличению срока службы продукта для большинства покупателей этого контроллера.
Благодаря встроенному драйверу шагового двигателя этот контроллер, очевидно, может выполнять микрошаги, однако вам необходимо откалибровать соотношение шагов при первом использовании.
ПЛЮСЫ:
- Наличие кнопки E-STOP и концевого выключателя
МИНУСЫ:
- Передаточное отношение необходимо откалибровать
0
ICROATO GRBL 1.1 Плата контроллера
- Отлично работает на станке с ЧПУ: обновление контроллера GRBL 1.1 (3 оси, вход питания 24 В (12-24)
- Система поддержки: Windows XP 1 7 3 9 0 0 0 9 0 0 9 0 0 Если вы хотите узнать обо всех лучших контроллерах с ЧПУ, а не только о контроллерах с ЧПУ на основе GRBL, прочитайте это «Лучшие контроллеры с ЧПУ». контроллер GRBL
Лучшие контроллеры ЧПУ GRBL премиум-класса (от 100 долларов США)
1. Контроллер движения ЧПУ Openbuilds BlackBox
Контроллер Openbuilds BlackBox — это самый популярный контроллер ЧПУ премиум-класса на современном рынке.
В отличие от xPRO V5 (следующий в этом списке), который работает на GRBL Esp32, Openbuilds BlackBox работает на GRBL 1.1, который в наши дни является стандартной версией GRBL.
С шаговыми драйверами Toshiba, которые могут работать с двигателями 4A, контроллер BlackBox очень хорошо работает с двигателями NEMA 23 в ЧПУ. Под этим я подразумеваю двигатели NEMA 23 с высоким крутящим моментом, а не обычные шаговые двигатели NEMA 23.
Для сравнения, производительность шагового привода на BlackBox намного лучше, чем у TB6600, другого шагового привода от Toshiba (японской компании).
Драйверы шаговых двигателей в BlackBox допускают микрошаг до 1/32 по сравнению с 1/256 на xPRO V5.
Весь контроллер представляет собой единый блок с настройкой plug-and-play.
Черный ящик раньше поставлялся в виде комплекта, но с тех пор он превратился в полностью собранный модуль.
Сборка очень проста благодаря подробным инструкциям от Openbuilds и четко обозначенным деталям.
Контроллер движения BlackBox CNC передает Gcode только через USB (без WiFi), как и ожидается от контроллера GRBL 1.1.
Пользователи BlackBox могут воспользоваться полной интеграцией с OpenBuilds CONTROL, программным обеспечением ЧПУ, совместимым с GRBL от Openbuilds.
Многие пользователи фрезерных станков с ЧПУ предпочитают Openbuilds CONTROL универсальному отправителю GCode для отправки Gcode на контроллер.
Openbuilds Control имеет встроенные инструменты калибровки для осей, мастер траектории обработки поверхностей, библиотеку датчиков XYZ и простой в использовании графический интерфейс для изменения настроек GRBL.
Одним из основных преимуществ Openbuilds BlackBox по сравнению с xPRO V5 является очень активное сообщество вокруг продуктов Openbuilds. Практически любой вопрос/проблема, которая могла возникнуть у потенциального покупателя, была задана и ответила на форумах их командой создателей.
Итак, если вы предпочитаете общаться с сообществом вокруг продукта, то Openbuilds — хороший выбор.
Openbuilds также предлагает оперативную послепродажную поддержку, где вам помогут решить любую проблему, с которой вы столкнетесь, чтобы найти решение.
Если вы спросите меня, что бы я выбрал: xPRO V5 или Openbuilds BlackBox, я бы сказал, что это трудный выбор.
Но я бы дал небольшое преимущество BlackBox из-за гораздо лучшей поддержки сообщества (экосистемы), что, на мой взгляд, очень важно.
OpenBuilds BlackBox — это мощный контроллер GRBL, способный управлять практически любым ЧПУ/лазерным гравером/плазменным резаком.
В сочетании с отличной документацией, поддержкой и сообществом он очень популярен среди любителей, желающих создать что-то более мощное, чем заурядный настольный ЧПУ 3018.
ПЛЮСЫ:
- Исключительная мощность и универсальность для выполнения большинства задач
- Высокоактивное сообщество вокруг продукта
МИНУСЫ:
Проверить цену контроллера BlackBox
2.
Контроллер ЧПУ Spark Concepts-xPRO V5
Контроллер xPRO V5 действительно является чудовищным контроллером ЧПУ в этом списке. С точки зрения характеристик, производительности и простоты использования он намного лучше, чем другие контроллеры, однако за это, очевидно, приходится платить. xPRO V5 также в 4-5 раз дороже других контроллеров в этом списке.
xPRO V5 может питаться от источника постоянного тока 24 В. Лучше всего купить блок питания Meanwell 24 В / 14,6 А вместе с xPRO V5.
Начнем с того, что контроллер представляет собой единую коробку, в которой все встроено для того, чтобы вы могли просто подключить и работать.
И когда я говорю «подключи и работай», я действительно это имею в виду. Перед началом работы с xPRO V5 практически ничего не нужно делать.
Подключите источник питания 24 В, и все готово.
xPRO V5 работает на GRBL ESP32, который является 32-разрядным портом GRBL. Это регулярно обновляемая версия GRBL с отличной совместимостью с большинством отправителей и постпроцессоров GRBL.
ESP32 отличается не только программным обеспечением, но и аппаратным обеспечением. Плата Esp32 представляет собой обновленную версию Arduino Uno.
ESP32 содержит значительно больше оперативной памяти и флэш-памяти с 32-битной платой по сравнению с Arduino, который представляет собой 8-битный микроконтроллер.
Самое главное, он имеет встроенный Wi-Fi и поддержку Bluetooth, что является его самой отличительной чертой. Это означает, что вы можете управлять своим ЧПУ со своего компьютера или даже телефона через Wi-Fi без использования USB.
Этот контроллер поддерживает движение по 4 осям либо с добавлением настоящей 4-й оси, либо с клоном любой из осей XYZ.
Драйвер шагового двигателя здесь — Trinamic TMC5160, который может управлять двигателями до 6 ампер. Драйверы шаговых двигателей на 2-2,5 А на других контроллерах меркнут по сравнению с ними.
TMC5160 также является шагом вперед по сравнению с очень популярными шаговыми драйверами TB6600.
Это означает, что он может с легкостью управлять даже двигателями NEMA 42 с высоким крутящим моментом и превосходно справляется с двигателями NEMA 23 благодаря высокому управляющему току.
К этому контроллеру можно подключить до 2 двигателей для каждой из четырех осей, что позволяет подключить до 8 двигателей к одному контроллеру. Это позволяет этому контроллеру с легкостью выполнять тяжелые работы по резке.
Он предлагает микрошаг 1/256, в отличие от большинства степперов в этом списке, которые предлагают только микрошаг 1/32 (DRV8825).
Почти все лазерные пучки и шпиндели поддерживаются этим контроллером. Он использует сигнал ШИМ 0-5 В для управления большинством лазеров и небольших шпинделей.
Для управления ЧРП и более крупными лазерными модулями используется аналоговый сигнал 0-10 В, что делает его очень удобным.
В xPRO V5 все, что делают другие контроллеры, и даже больше, гораздо лучше.
Кроме того, он использует новейший порт USB типа C для быстрого подключения. xPRO V5 также имеет встроенный радиатор и охлаждающие вентиляторы с регулируемой температурой.
Этот контроллер движения с ЧПУ оснащен 32-разрядным процессором, заключенным в корпус из АБС-пластика со встроенным охлаждением.
xPRO V5 поставляется полностью собранным и запрограммированным с входом датчика XYZ, встроенными реле, выключателем аварийной остановки и выключателем питания.
С точки зрения того, что этот контроллер может сделать для вас, xPRO V5 может управлять большинством 3-осевых фрезерных станков с ЧПУ с двигателями с двойным приводом и 4-осевых фрезерных станков с ЧПУ с поворотным столом.
xPRO V5 имеет репутацию одного из лучших самодельных контроллеров с ЧПУ для любителей, собирающих собственные станки с ЧПУ с использованием нестандартных деталей.
Документация для xPRO V5 довольно хороша с их вики-страницей Github, подробно описывающей все, что вам нужно для достижения цели.
Американская компания Spark Concepts из Огайо имеет очень быстрое время отклика, а послепродажное обслуживание этого продукта более чем удовлетворительное.
