SMD конденсаторы. Маркировка, обозначения, коды

Конденсаторы SMD подразделяются на разные типы в зависимости от используемого диэлектрического материала, как показано ниже:

• Многослойный керамический конденсатор
• Танталовый конденсатор
• Электролитический конденсатор

Многослойный керамический конденсатор

В конденсаторах этого типа в качестве диэлектрического материала используется керамика. Эти конденсаторы основаны на электрических свойствах керамики. Потому что свойства керамики многомерны. Керамика, которая используется в конденсаторе, позволяет уменьшить размер конденсатора по сравнению с другими типами. В керамических конденсаторах используются различные керамические диоксиды, такие как барий-стронций, титанат бария и диоксид титана и т. д.

Желаемый температурный коэффициент может быть достигнут с помощью различных керамических диэлектрических материалов. Диэлектрическая изоляция этого конденсатора может быть выполнена с помощью различных слоев керамики, используемых между двумя проводниками. Как правило, его электроды покрыты серебром, что обеспечивает превосходные паяльные свойства этого конденсатора.

Типоразмер		Размеры, мм			Размеры, дюйм
Дюймовый	Метрический	L	W	H	L	W	H
0201	0603M	0.6	0.3		0.02	0.01
0402	1005M	1	0.5	0.55	0.04	0.02
0603	1608M	1.6	0.8	0.9	0.06	0.03
0805	2012M	2	1.25	1.3	0.08	0.05
1206	3216M	3.2	1.6	1. 5	0.12	0.06
1210	3225M	3.2	2.5	1.7	0.12	0.1
1812	4532M	4.5	3.2	1.7	0.18	0.12
1825	4564M	4.5	6.4	1.7	0.18	0.25
2220	5650M	5.6	5	1.8	0.22	0.2
2225	5664M	5.6	6.3	2	0.22	0.25

Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.

Танталовый конденсатор

Танталовые конденсаторы широко используются для получения более высоких емкостей по сравнению с керамическими конденсаторами. Твердотельные танталовые конденсаторы обладают отличными характеристиками: высокой удельной емкостью, малыми габаритами . Значение ESR таких конденсаторов остается неизменным с ростом частоты или даже уменьшается, а значение импеданса на частотах 100 кГц и выше достигает минимального значения. Кроме того, они отличаются высокой надежностью.

Танталовые конденсаторы выпускаются в прямоугольных корпусах различного размера и цвета (черного, желтого, оранжевого), с кодовой маркировкой.

Электролитический конденсатор

Производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности. Этот SMD конденсатор используется из-за высокой емкости и невысокой стоимости. На этих конденсаторах часто указывается напряжение и емкость.

Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что емкость указывается в пикофарадах. Также может применяться знак «µ».

Примеры маркировки.

Обозначение 105 — первая цифра — 1, вторая — 0, множитель — х10⁵.
Получаем 1000000 пФ или 1 мкФ.

Обозначение 476 — первая цифра — 4, вторая — 7, множитель — х10⁶.
Получаем 47000000пФ или 47 мкФ.

Маркировка 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D475. Подобный код определяет конденсатор как 4.7 мкФ 20 В

[Свернуть]

Маркировка может содержать знак «µ» — 47µ, указывает на емкость в 47 мкФ. Маркировка 3µ3 — указывает на емкость 3,3 мкФ. Так же указывается и номинальное рабочее напряжение в виде цифрового или буквенного обозначения. Обозначение 35 — будет означать номинальное рабочее напряжение в 35 вольт.

Коды, используемые для обозначения номинальных напряжений приведены ниже:

Код	e	G	J	A	C	D	E	V	H
Напряжение	2. 5v	4v	6.3v	10v	16v	20v	25v	35v	50v

Полярность электролитических SMD конденсаторов обозначается черной полоской и срезом на подложке. Полоска показывает положение ввода «минус» (-), срез подложки — ввода «плюс»(+)

Таблица емкостей конденсаторов

μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
1μF	1000nF	1000000pF	105
0.82μF	820nF	820000pF	824
0.8μF	800nF	800000pF	804
0.7μF	700nF	700000pF	704
0.68μF	680nF	680000pF	624
0.6μF	600nF	600000pF	604
0.56μF	560nF	560000pF	564
0. 5μF	500nF	500000pF	504
0.47μF	470nF	470000pF	474
0.4μF	400nF	400000pF	404
0.39μF	390nF	390000pF	394
0.33μF	330nF	330000pF	334
0.3μF	300nF	300000pF	304
0.27μF	270nF	270000pF	274
0.25μF	250nF	250000pF	254
0.22μF	220nF	220000pF	224
0.2μF	200nF	200000pF	204
0.18μF	180nF	180000pF	184
0.15μF	150nF	150000pF	154
0.12μF	120nF	120000pF	124
0.1μF	100nF	100000pF	104
0.082μF	82nF	82000pF	823
0. 08μF	80nF	80000pF	803
0.07μF	70nF	70000pF	703
0.068μF	68nF	68000pF	683
0.06μF	60nF	60000pF	603
0.056μF	56nF	56000pF	563
0.05μF	50nF	50000pF	503
0.047μF	47nF	47000pF	473
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
0.04μF	40nF	40000pF	403
0.039μF	39nF	39000pF	393
0.033μF	33nF	33000pF	333
0.03μF	30nF	30000pF	303
0.027μF	27nF	27000pF	273
0.025μF	25nF	25000pF	253
0. 022μF	22nF	22000pF	223
0.02μF	20nF	20000pF	203
0.018μF	18nF	18000pF	183
0.015μF	15nF	15000pF	153
0.012μF	12nF	12000pF	123
0.01μF	10nF	10000pF	103
0.0082μF	8.2nF	8200pF	822
0.008μF	8nF	8000pF	802
0.007μF	7nF	7000pF	702
0.0068μF	6.8nF	6800pF	682
0.006μF	6nF	6000pF	602
0.0056μF	5.6nF	5600pF	562
0.005μF	5nF	5000pF	502
0.0047μF	4.7nF	4700pF	472
0.004μF	4nF	4000pF	402
0. 0039μF	3.9nF	3900pF	392
0.0033μF	3.3nF	3300pF	332
0.003μF	3nF	3000pF	302
0.0027μF	2.7nF	2700pF	272
0.0025μF	2.5nF	2500pF	252
0.0022μF	2.2nF	2200pF	222
0.002μF	2nF	2000pF	202
0.0018μF	1.8nF	1800pF	182
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
0.0015μF	1.5nF	1500pF	152
0.0012μF	1.2nF	1200pF	122
0.001μF	1nF	1000pF	102
0.00082μF	0.82nF	820pF	821
0.0008μF	0.8nF	800pF	801
0. 0007μF	0.7nF	700pF	701
0.00068μF	0.68nF	680pF	681
0.0006μF	0.6nF	600pF	621
0.00056μF	0.56nF	560pF	561
0.0005μF	0.5nF	500pF	52
0.00047μF	0.47nF	470pF	471
0.0004μF	0.4nF	400pF	401
0.00039μF	0.39nF	390pF	391
0.00033μF	0.33nF	330pF	331
0.0003μF	0.3nF	300pF	301
0.00027μF	0.27nF	270pF	271
0.00025μF	0.25nF	250pF	251
0.00022μF	0.22nF	220pF	221
0.0002μF	0.2nF	200pF	201
0.00018μF	0. 18nF	180pF	181
0.00015μF	0.15nF	150pF	151
0.00012μF	0.12nF	120pF	121
0.0001μF	0.1nF	100pF	101
0.000082μF	0.082nF	82pF	820
0.00008μF	0.08nF	80pF	800
0.00007μF	0.07nF	70pF	700
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
0.000068μF	0.068nF	68pF	680
0.00006μF	0.06nF	60pF	600
0.000056μF	0.056nF	56pF	560
0.00005μF	0.05nF	50pF	500
0.000047μF	0.047nF	47pF	470
0.00004μF	0.04nF	40pF	400
0. 000039μF	0.039nF	39pF	390
0.000033μF	0.033nF	33pF	330
0.00003μF	0.03nF	30pF	300
0.000027μF	0.027nF	27pF	270
0.000025μF	0.025nF	25pF	250
0.000022μF	0.022nF	22pF	220
0.00002μF	0.02nF	20pF	200
0.000018μF	0.018nF	18pF	180
0.000015μF	0.015nF	15pF	150
0.000012μF	0.012nF	12pF	120
0.00001μF	0.01nF	10pF	100
0.000008μF	0.008nF	8pF	080
0.000007μF	0.007nF	7pF	070
0.000006μF	0.006nF	6pF	060
0. 000005μF	0.005nF	5pF	050
0.000004μF	0.004nF	4pF	040
0.000003μF	0.003nF	3pF	030
0.000002μF	0.002nF	2pF	020
0.000001μF	0.001nF	1pF	010
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой

[Свернуть]

Маркировка танталовых конденсаторов расшифровка

Танталовые конденсаторы — одна из разновидностей электролитических конденсаторов. Эти конденсаторы имеют невысокое напряжение и применяются обычно там, где нужна большая ёмкость в небольшом корпусе. Их ещё иногда называют бусинками за их форму. Маркировка танталовых конденсаторов похожа на маркировку обычных электролитических, но имеет свои особенности. Современные танталовые конденсаторы имеют на своём корпусе полную информацию: ёмкость, напряжение, полярность.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
• Маркировка танталовых smd конденсаторов
• Маркировка smd конденсаторов
• Конденсаторы танталовые SMD
• Маркировка SMD конденсаторов (для поверхностного монтажа)
• Таблицы цветовой маркировки конденсаторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определять номинал зарубежных конденсаторов

Конденсаторы: виды, устройство, маркировка и параметры конденсаторов

Маркировка SMD-конденсаторов. Так как в мире не существует унифицированного стандарта, каждый производитель создаёт свои стандарты маркировки радиоэлементов. В связи с этим существует большая путаница в расшифровке маркировок. Беспорядка добавляет также тот факт, что на одном и том же предприятии в разные периоды времени могли использоваться несколько противоречащих стандартов.

На данный момент существует четыре основных варианта маркировки SMD конденсаторов. Вариант 1 Код содержит два или три знака буквы или цифры , обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Вариант 2 Код содержит четыре знака буквы и цифры , обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах пф , а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости: а первые две цифры указывают номинал в пФ, третья — количество нулей; б емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4. Вариант 3 Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах мкФ или пикофарадах пф с указанием количества нулей.

Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15мкФ и рабочее напряжение 35В. Вариант 4 На танталовых SMD-конденсаторах иногда попадается ещё один стандарт маркировки, при котором на элемент наноситя ёмкость в пикофарадах, и буквенный код рабочего напряжения.

Маркировка танталовых smd конденсаторов

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть — код изготовителя напр. K для Kemet, и т. Например S3 — 4.

Маркировка SMD конденсаторов, кодовая маркировка конденсаторов керамических (для поверхностного монтажа), маркировка электролитических На основе таблицы и примера ниже можно провести расшифровку кода.

Маркировка smd конденсаторов

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора танталовых, электролетических, керамических и т. Маркировка керамических SMD конденсаторов Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ при наличии такового говорит о производителе пример K — Kemet , второй это мантиса, а цифра является показателем степени емкости в пикоФарадах. Пример S3 это керамический SMD конденсатор с емкростью 4. NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров.

Конденсаторы танталовые SMD

В данной статье речь пойдет об определении параметров конденсатора по таблицам цветовой маркировки конденсаторов. Цветовая маркировка конденсаторов содержит сокращенное обозначение параметров конденсатора и может быть представлена в виде полос, колец или точек. При этом возможно сочетание двух колец и точки, указывающий на множитель. При пяти метках цвет корпуса указывает на значение рабочего напряжения.

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Маркировка SMD конденсаторов (для поверхностного монтажа)

Тенденции миниатюризации заставляют использовать особые обозначения на внешних поверхностях компактных электронных деталей. В данной публикации рассмотрена маркировка танталовых smd конденсаторов. Эти сведения пригодятся для правильного выбора изделий и ускорения рабочих операций. Выбор этого материала обоснован особенностями слоя оксида, который формируется на поверхности. Именно параметрами данного слоя определяется накопительная емкость конденсатора.

Таблицы цветовой маркировки конденсаторов

SMD чип конденсаторы танталовые — миниатюрное накопительное устройство постоянной ёмкости для поверхностного монтажа, диапазон накапливаемого заряда от 1мкФ до мкФ при напряжении от 6В до 35В. Отличительной особенностью танталовых конденсаторов является использование в качестве сухого электролита твердотельного полупроводникового диоксида марганца MnO 2 , предотвращающего высыхание конденсатора. Конденсаторы имеют низкое эквивалентное последовательное сопротивление ESR, высокую температурную стабильность и продолжительное время службы. Конденсаторы состоят из двух токопроводящих поверхностей , обычно луженых металлических пластин разделенных диэлектриком. Имеют полярный тип конструкции , что подразумевает соблюдение полярности при подключении конденсаторов в схему. Полярность выводов, краткие технические данные, а также маркировка конденсатора указаны на верхней части корпуса. Положительный вывод определяется полоской на краю крышки конденсатора.

Калькулятор обозначений SMD конденсаторов. smd конденсаторы маркировка. Удобный калькулятор для отображения номинала.

Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:. За ним следует трехзначный код номинала емкости в pF, в котором последняя цифра обозначает количество нулей в номинале. Пример: max Реклама на сайте Помощь сайту.

Целью данной статьи является ознакомление пользователей с особенностями эксплуатации, монтажа и хранения танталовых конденсаторов. Статья содержит описание механизмов пробоя танталовых конденсаторов, предлагает вариант расчета допустимых уровней рабочих токов и напряжений для различных частотных диапазонов. Электронная промышленность движется в сторону уменьшения габаритов электронных устройств и в сторону увеличения частот переключения: за последние десять лет рабочие частоты преобразователей возросли с 10 кГц до кГц и выше. Требование высоких рабочих частот и малых габаритов приводят к расширению применения твердотельных танталовых конденсаторов.

А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого.

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду. С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор. Цель маркировки электронных компонентов — возможность их точной идентификации. Маркировка конденсаторов включает в себя:. Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

В этой статье: Маркировка больших конденсаторов Интерпретация маркировки конденсаторов 23 Источники. Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом.

Что такое танталовый конденсатор?

Catalog

Ⅰ Что такое танталовый конденсатор

Танталовые конденсаторы имеют танталовый анод и являются электролитическими конденсаторами. Это поляризованные конденсаторы с отличной частотой и стабильностью. Электролитические конденсаторы с танталом в качестве компонента известны как танталовые конденсаторы. Они сделаны из металлического тантала, который служит анодом, со слоем оксида, действующим как диэлектрик, и окружающим его проводящим катодом.

Тантал используется для создания очень тонкого диэлектрического слоя. В результате значение емкости на единицу объема выше, частотные характеристики превосходят многие другие типы конденсаторов, а конденсатор обладает отличной долговременной стабильностью. Танталовые конденсаторы обычно поляризованы, что означает, что их можно подключать к источнику постоянного тока только при соблюдении полярности клемм.

Недостатком использования танталовых конденсаторов является то, что они имеют неблагоприятный режим отказа, который может привести к тепловым разгонам, пожарам и небольшим взрывам. Этого можно избежать, используя внешние отказоустойчивые устройства, такие как ограничители тока или плавкие предохранители.

Танталовые конденсаторы теперь можно использовать в самых разных схемах, включая компьютеры, автомобили, сотовые телефоны и другие электронные устройства, чаще всего устройства поверхностного монтажа (SMD) . Эти танталовые конденсаторы для поверхностного монтажа занимают значительно меньше места на печатной плате, что обеспечивает более высокую плотность монтажа.

Стоит отметить, что, как и резисторы, существуют как постоянные, так и переменные конденсаторы. Конденсаторы с фиксированными значениями классифицируются как неполяризованные или поляризованные конденсаторы, в зависимости от их полярности. Три наиболее распространенных типа конденсаторов представлены электрическими символами на рисунке ниже.

Танталовый конденсатор-конденсатор символы

Ⅱ Конструкция и свойства танталового конденсатора

Тантал (Ta) представляет собой серебристо-серый металл с атомным номером 73. конденсатор, такой как стандартный танталовый электролитический чип-конденсатор SMD с твердым электролитом, показанный на рисунке ниже, положительный (анодный) вывод представляет собой спрессованный и спеченный в поддон танталовый порошок. Диэлектрик образован изолирующим оксидным слоем, покрывающим положительный (анодный) вывод, а отрицательный (катодный) вывод образован твердым электролитом из диоксида марганца.

Танталовый конденсатор — конструкция танталового конденсатора

В случае твердых танталовых конденсаторов электролит добавляется к аноду посредством пиролиза. Для создания покрытия из диоксида марганца твердые танталовые конденсаторы погружают в специальный раствор и запекают в печи. Процедуру повторяют до тех пор, пока гранула не будет иметь плотное покрытие как на внутренней, так и на внешней поверхности. Наконец, чтобы обеспечить прочное соединение катода, таблетка, используемая в твердотельных танталовых конденсаторах, погружается в графит и серебро. Влажные танталовые конденсаторы, в отличие от твердых танталовых конденсаторов, используют жидкий электролит. Анод погружают в жидкий электролит внутри корпуса после его спекания и выращивания диэлектрического слоя. В влажных танталовых конденсаторах корпус и электролит служат катодом.

Танталовые конденсаторы обладают высокой удельной емкостью и весом благодаря тонкому диэлектрическому листу с высокой диэлектрической проницаемостью, что отличает их от других электролитических конденсаторов. Танталовые электролитические конденсаторы также идеально подходят для передачи или обхода низкочастотных сигналов и накопления значительного количества электроэнергии из-за их большой емкости.

Ⅲ Характеристики танталового конденсатора

3.1 Общая характеристика

Танталовые конденсаторы имеют емкость от 1 нФ до 72 мФ и значительно меньше, чем алюминиевые электролитические конденсаторы той же емкости. Танталовые конденсаторы имеют номинальное напряжение от 2 В до более чем 500 В. Они имеют в десять раз более низкое эквивалентное последовательное сопротивление (ESR), чем алюминиевые электролитические конденсаторы, что позволяет пропускать более высокие токи через конденсатор при меньшем выделении тепла. По сравнению с алюминиевыми электролитическими конденсаторами танталовые конденсаторы очень стабильны во времени, и их емкость со временем существенно не меняется. При правильном обращении они чрезвычайно надежны, а срок их хранения практически безграничен.

3.2 Полярность

Танталовые электролитические конденсаторы имеют очень высокую поляризацию. Хотя поляризованные алюминиевые электролитические конденсаторы могут выдерживать кратковременное обратное напряжение, танталовые конденсаторы чрезвычайно чувствительны к обратной поляризации. При подаче напряжения противоположной полярности диэлектрический оксид разрушается, что приводит к короткому замыканию. Это короткое замыкание может привести к тепловому разгону и разрушению конденсатора в будущем.

По сравнению с алюминиевыми электролитическими конденсаторами, отрицательный вывод которых отмечен на корпусе, танталовые конденсаторы обычно имеют положительный вывод.

3.3 Режим отказа танталового конденсатора

Согласно статье, опубликованной ASM International, режим отказа танталового конденсатора делится на три основные группы.

• Большая утечка/короткое замыкание

Высокие токи утечки могут возникнуть в результате подачи обратного напряжения, что обычно происходит при поиске и устранении неполадок, неисправностей и/или стендовых испытаний. Поскольку горячие точки, образующиеся при кристаллизации, нагревают катод, танталовые конденсаторы с кристаллизацией вызывают отказ от короткого замыкания.

• Высокое эквивалентное последовательное сопротивление (ESR)

Когда конденсатор подвергается монтажу на плате, сборке и установке, оплавлению и сроку службы, механические/термомеханические факторы оказывают значительное влияние на его ESR. Внешние и/или внутренние отношения часто повреждаются в результате этой формы стресса, что приводит к высокой СОЭ.

• Низкая емкость/обрыв

Неисправность возникает нечасто, поскольку емкость танталового конденсатора не изменяется при нормальных условиях эксплуатации. Более низкая емкость танталового конденсатора в любом приложении может указывать на короткое замыкание конденсатора, в то время как открытый отказ может быть вызван повреждением положительного вывода и проводной связи.

Танталовые конденсаторы, как мы все знаем, имеют потенциально опасный режим отказа. Анод из тантала может соприкасаться с катодом из диоксида марганца во время всплесков напряжения, и если энергия всплеска достаточна, может начаться химическая реакция. Эта химическая реакция генерирует тепло и является самоподдерживающейся, а также возможностью образования дыма и пламени. Внешние схемы отказоустойчивости, такие как ограничители тока и плавкие предохранители, следует использовать в сочетании с танталовыми конденсаторами, чтобы избежать теплового разгона.

Ⅳ Классификация танталовых конденсаторов

4.1 Танталовые конденсаторы с выводами

Во избежание повреждений танталовые конденсаторы с выводами обычно упаковываются в небольшую коробку из эпоксидной смолы. Танталовые шариковые конденсаторы получили свое название из-за своей формы.

Хотя когда-то была распространена схема цветового кодирования, и некоторые конденсаторы все еще используют ее, маркировка конденсатора обычно наносится непосредственно на корпус в виде цифр.

Танталовые конденсаторы с выводами

4.2 Танталовые конденсаторы SMD

Танталовые конденсаторы с поверхностным монтажом широко используются в современной электронике. При проектировании с достаточным запасом они обеспечивают надежную работу и позволяют достигать высоких значений емкости при небольших размерах корпуса, необходимых для современного оборудования.

Из-за неспособности выдерживать температуры, необходимые для пайки, алюминиевые электролиты изначально не выпускались в корпусах для поверхностного монтажа. В результате танталовые конденсаторы, которые могли выдержать процесс пайки, были почти единственным выбором для дорогостоящих конденсаторов в сборках для поверхностного монтажа. Несмотря на доступность электролитических SMD, танталовые конденсаторы остаются предпочтительными для SMD из-за их превосходной стоимости, размера и рабочих характеристик.

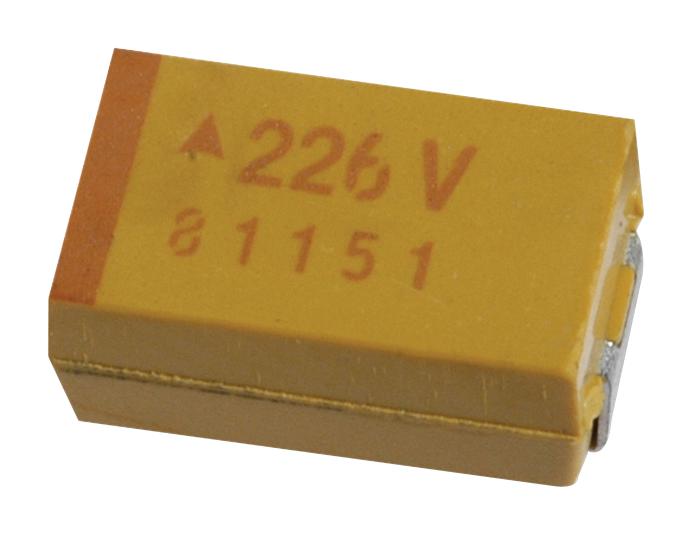

Танталовый конденсатор SMD

• Маркировка танталовых конденсаторов SMD

Маркировка танталовых конденсаторов SMD обычно имеет три цифры. Главные цифры — первые две, а множитель — третья. Значения указаны в пикофарадах. В результате значение танталового конденсатора SMD составляет 47 x 105 пФ, что равно 4,7 Ф.

Как видно на рисунке ниже, значения часто обозначаются более прямо. Маркировка указывает значение.

Маркировка танталовых конденсаторов SMD

Ⅴ Применение танталовых конденсаторов

Танталовые конденсаторы имеют много преимуществ и используются в различных приложениях, включая современную электронику, где они обеспечивают более высокую стабильность в широком диапазоне температур и частоты, долговременная надежность и рекордно высокий объемный КПД.

Танталовые конденсаторы используются в приложениях из-за их низкого тока утечки, высокой емкости, долговременной стабильности и надежности. Они используются, например, в схемах выборки и хранения, где требуется малый ток утечки для обеспечения длительного удержания. Из-за их небольшого размера и долговременной надежности они часто широко используются для фильтрации питания на материнских платах компьютеров и мобильных телефонов, чаще всего в форме для поверхностного монтажа.

Применение танталовых конденсаторов

Также доступны танталовые конденсаторы военного стандарта (MIL-SPEC) с более жесткими допусками и более широким диапазоном рабочих температур. Поскольку они не высыхают и не меняют емкость с течением времени, они являются обычной заменой алюминиевых электролитов в военных целях.

Тантал также используется в медицинской электронике из-за его высокой стабильности. Танталовые конденсаторы часто используются в аудиоусилителях, где важна стабильность. Танталовый конденсатор — это сложный компонент, используемый в кардиоимплантатах для обнаружения нерегулярных сердечных сокращений и подачи электрического разряда за несколько секунд. Медицина, телекоммуникации, аэрокосмическая, военная, автомобильная и компьютерная отрасли — это лишь некоторые из отраслей, в которых используется этот конденсатор.

Ⅵ Разница между танталовыми и керамическими конденсаторами

Танталовые конденсаторы используются в самых разных цепях, хотя обычно им требуется внешняя отказоустойчивая система для предотвращения проблем, вызванных их режимом отказа. ПК, ноутбуки, медицинское оборудование, аудиоусилители, автомобильные схемы, мобильные телефоны и другие устройства поверхностного монтажа — это лишь несколько примеров (SMD). Танталовый электролит является распространенной альтернативой алюминиевому электролиту в военных целях, поскольку он не высыхает и не меняет емкость со временем.

Керамические конденсаторы используются в самых разных устройствах, наиболее популярными из которых являются персональные электронные устройства. MLCC являются наиболее широко используемыми конденсаторами, на которые приходится около 1 миллиарда электронных устройств в год. Печатные платы (PCB), индукционные печи, преобразователи постоянного тока и силовые автоматические выключатели являются некоторыми примерами приложений. Поскольку керамические конденсаторы неполяризованы и имеют широкий диапазон емкостей, номинальных напряжений и размеров, они часто используются в качестве конденсаторов общего назначения.

Танталовые конденсаторы и керамические конденсаторы

Хотя танталовые и керамические конденсаторы имеют схожие функции, их методы изготовления, материалы и характеристики сильно различаются. Танталовые и керамические конденсаторы различаются по нескольким основным характеристикам:

• Старение

Когда речь идет о конденсаторах, старение означает логарифмическое падение емкости с течением времени. Танталовые конденсаторы не стареют, в отличие от керамических. Механизм износа танталовых конденсаторов неизвестен.

• Поляризация

Большинство танталовых конденсаторов поляризованы. Это означает, что их можно подключать только к источнику питания постоянного тока, соблюдая правильную полярность клемм. С другой стороны, неполяризованные керамические конденсаторы можно безопасно подключать к источнику переменного тока. Керамические конденсаторы имеют более высокую частотную характеристику, потому что они не поляризованы.

• Реакция на температуру

Танталовые конденсаторы имеют линейное изменение емкости при изменении температуры, тогда как керамические конденсаторы имеют нелинейную реакцию. С другой стороны, керамические конденсаторы можно заставить работать линейно, сузив диапазоны рабочих температур и приняв во внимание температурную реакцию на этапе проектирования.

• Реакция напряжения

Танталовые конденсаторы имеют явные изменения емкости в зависимости от приложенного напряжения, в то время как керамические конденсаторы этого не делают. Диэлектрическая проницаемость диэлектрика внутри керамического конденсатора уменьшается в ответ на более высокие приложенные напряжения, вызывая изменения емкости. В то время как большинство изменений емкости керамических конденсаторов являются линейными и легко учитываемыми, некоторые диэлектрики с более высокой диэлектрической проницаемостью могут терять до 70% своей начальной емкости при работе при номинальном напряжении.

Ⅶ Часто задаваемые вопросы

1. Каковы преимущества и недостатки танталового конденсатора?

Перечень преимуществ и недостатков твердотельного танталового конденсатора включает следующие

Преимущества: длительный срок службы, устойчивость к высоким температурам, отличные характеристики, высокая точность, эффективность фильтрации высокочастотных гармоник.

Недостатки: наличие очень тонкого оксидного слоя, который непрочен, не выдерживает напряжения выше допустимого, низкий номинальный ток пульсаций.

2. Когда использовать танталовый конденсатор?

Когда вам нужна максимальная емкость в небольшом пространстве, например, развязка рядом с микрочипом, отличная стабильность в диапазоне температур или напряжений, и вы знаете об их уникальных характеристиках, чтобы их можно было правильно спроектировать и не подвергать вашу систему риску огненный провал.

3. Что такое перенапряжение с точки зрения танталового конденсатора?

Импульсное напряжение — это максимальное напряжение, которое может быть приложено к конденсатору в течение более короткого периода времени в цепях с минимальным последовательным сопротивлением.

4. Чем отличаются танталовые конденсаторы от электролитических?

Электролитические конденсаторы, изготовленные из алюминия (или алюминия), как правило, дешевле, чем изготовленные из тантала. Танталовые конденсаторы имеют более высокую емкость на единицу объема. Конденсаторы, изготовленные из тантала, могут быть как полярными, так и неполярными, хотя поляризованная форма встречается чаще.

5. Почему танталовые конденсаторы выходят из строя?

Переходное напряжение или всплеск тока, применяемые к танталовым электролитическим конденсаторам с твердым электролитом из диоксида марганца, могут вызвать выход из строя некоторых танталовых конденсаторов и непосредственно привести к короткому замыканию.

6. Каков срок службы танталовых конденсаторов?

Стабильность емкости полимерных танталовых конденсаторов выше, чем у MLCC в зависимости от времени, температуры и напряжения. В то время как MLCC подвержены старению, полимерные танталы достигают долгосрочной стабильности в течение срока службы 20 лет.

7. Все ли танталовые конденсаторы поляризованы?

Танталовые конденсаторы по своей природе являются поляризованными компонентами. Обратное напряжение может разрушить конденсатор. Неполярные или биполярные танталовые конденсаторы изготавливаются путем эффективного последовательного соединения двух поляризованных конденсаторов с анодами, ориентированными в противоположных направлениях.

8. Для чего используется танталовый конденсатор?

Применения, использующие танталовые конденсаторы, отличаются низким током утечки, высокой емкостью, долговременной стабильностью и надежностью. Например, они используются в схемах выборки и хранения, которые полагаются на низкий ток утечки для достижения большой продолжительности удержания.

9. Можно ли заменить танталовый конденсатор электролитическим?

Танталовый конденсатор также является типом электролитического конденсатора, однако из-за низкой утечки они более точны и надежны, чем цилиндрические варианты электролитического конденсатора. Если коэффициент утечки не слишком критичен, вы можете легко заменить танталовый конденсатор другим обычным электролитическим конденсатором.

10. Что такое влажный танталовый конденсатор?

Влажные танталовые конденсаторы представляют собой пассивные устройства, обеспечивающие емкостное реактивное сопротивление в цепях. Это электролитические конденсаторы с влажным электролитом, анодом и катодом. Они используются по сравнению с другими типами конденсаторов благодаря превосходным характеристикам, включая объемный КПД, высокую надежность, электрическую стабильность в широком диапазоне температур и длительный срок службы. Технология влажных танталовых конденсаторов лучше всего подходит для таких приложений, как военные, аэрокосмические, спутниковые и тяжелые промышленные приложения.

Лучшие продажи диода

Фото

Деталь

Компания

Описание

Цена (долл. США)

Альтернативные модели

Заказ и качество


Произв. Деталь №

Компания

Описание

Пакет

ПДФ

Кол-во

Цена (долл. США)

Поделиться

Погружные танталовые конденсаторы.

О погруженных танталовых конденсаторах

• Список популярных погруженных танталовых конденсаторов
• Погружные танталовые конденсаторы. Расшифровка номеров деталей.

Одними из самых популярных конденсаторов сквозного типа являются танталовые конденсаторы с погружением. Танталовые конденсаторы, погруженные в смолу, часто используются в коммерческих и промышленных приложениях. Некоторые из преимуществ использования тантала в качестве диэлектрика:
Они имеют более высокий объемный КПД по сравнению с другими типами конденсаторов.

Они занимают очень мало места на печатной плате. Танталовые конденсаторы имеют превосходные частотные характеристики по сравнению с другими типами конденсаторов.
Они очень надежны, срок годности считается неограниченным. Они не изнашиваются в процессе производства. Они могут работать в очень широком диапазоне температур (от -55° до +125°C).

Эти типы конденсаторов очень долговечны. Они покрыты огнеупорной смолой, что позволяет конденсатору эффективно работать в большинстве сред. Они отличаются низким током утечки и импедансом.

Расстояние между выводами и контур формы очень важны при выборе танталового конденсатора с погружением. Расстояние между выводами определяется и предлагается в нескольких распространенных спредах. Они указаны на графике ниже.

Существуют некоторые общие формы контуров, используемые ведущими производителями танталовых конденсаторов с радиальным погружением. У некоторых из них есть такие названия, как «шпилька», «хоккейная клюшка» и «блокировка». Они определяются типом обжима проводов.

Эти конденсаторы изготавливаются по размерам корпуса. Некоторые производители предлагают более широкий выбор, чем другие. Например, AVX предлагает свою серию радиальных танталовых конденсаторов TAP в 15 типоразмерах корпуса, а Sprague/Vishay предлагает сопоставимые 19 типоразмеров.Серия 9D в 6 размерах.

Поскольку танталовый конденсатор с радиальным погружением является поляризованным, важно понимать, как маркируются эти блоки, чтобы обеспечить их правильную установку в цепь. Мы включили диаграммы, которые покажут вам, как некоторые из ведущих производителей маркируют конденсаторы этого типа, а также наиболее распространенные формы выводов.

Некоторые приложения, в которых вы можете использовать погруженный танталовый конденсатор, включают шунтирование, соединение, блокировку, фильтрацию и синхронизацию в широком диапазоне коммерческих,
промышленное и военное применение. Другими типами конденсаторов, которые можно использовать для этих приложений, являются керамические и пленочные конденсаторы. У каждого диэлектрика есть преимущества и недостатки. Преимуществами тантала являются более высокие значения емкости при заданном размере корпуса и стабильность емкости при приложенном постоянном напряжении.

Рабочие характеристики:

• Диапазон емкости начинается от 0,1 мкФ до 680 мкФ.
• Диапазон напряжения : от 3 до 50 В постоянного тока.
• Допуск обычно составляет 10% или 20%.
• Диапазон температур : от -55 °C до 125 °C.

Танталовые конденсаторы погруженного типа.

TEDSS.com может предоставить вам танталовые конденсаторы, погруженные в погружение, быстро и по правильной цене. Наш обширный ассортимент позволяет вам получить большинство стандартных значений уже на следующий день. Если у вас есть потребность в
специальное значение или нестандартные допуски просто свяжитесь с TEDSS по электронной почте, и мы сделаем все возможное, чтобы помочь вам получить именно то, что вам нужно для вашего приложения.

TEDSS.com понимает, что наши клиенты хотят, чтобы их покупка электронных компонентов была простой и легкой операцией. Наш сайт создан для того, чтобы предоставить вам информацию для
это происходит каждый раз, когда вы посещаете TEDSS.com.

Список популярных танталовых конденсаторов.

915003 DTA0009

5 DTEV

920060009

6KTD

ECSF1EE106K		10 мкФ	25 В	PANASONIC	DTC106K25V1
	TAP106K025SCS	10uF	25V	AVX	DTC106K25V1
199D475X9035CA1		4.7uF	35V	SPRAGUE	DTC475K35V1
	TAP476K035CCS	47uF	35V	AVX	DTE476K35V2
	TAP106K035SCS	10 мкФ	35 В	DTC	6	60009
199D105X9035AA1		1uF	35V	SPRAGUE	DTA105K35V1
	TAP106K016SCS	10uF	16V	AVX	DTC106K16V1
	T350E106K025AS	10uF	25V	КЕМЕТ	DTC106K25V1
	TAP105K035SCS	1 мкФ	35В	AVX
199D106X9025CA1		10uF	25V	SPRAGUE	DTC106K25V1
	T354K476K020AS	47uF	20V	KEMET	DTD476K20V2
199D226X9035EE2		22uF	35V	SPRAGUE	DTD226K35V2
	TAP226K035CCS	22 мкФ	35 В	AVX 25VTD 926060009
	TAP226K025SCS	22uF	25V	AVX	DTD226K25V1
199D476X9035FE2		47uF	35V	SPRAGUE	DTE476K35V2
	T350G106K035AS	10uF	35V	КЕМЕТ	DTC106K35V1
199D105X9025AA1		1 мкФ	25 В	DTC		69 105K9006
	TAP106K050SCS	10uF	50V	AVX	DTD106K50V1
199D106X9035DA1		10uF	35V	SPRAGUE	DTC106K35V1
199D226X9016DA1		22uF	16V	SPRAGUE	DTC226K16V1
	TAP226K050CCS	22 мкФ	50V	AVX
	TAP475K035SCS	4. 7uF	35V	AVX	DTC475K35V1
	TAP106K020SCS	10uF	20V	AVX	DTC106K20V1
199D107X9020FE2		100uF	20V	SPRAGUE	DTD107K20V2
	T354J157K006AS	150 мкФ	6V		KEMET 09
199D476X9025EE2		47uF	25V	SPRAGUE	DTD476K25V2
	TAP225K025SCS	2.2uF	25V	AVX	DTA225K25V1
	T354M476K035AS	47uF	35V	KEMET	DTE476K35V2
ECSF1CE106K		10 мкФ	16V	DTE476K35V2	9 1K00969
	TAP475K025SCS	4.7uF	25V	AVX	DTB475K25V1
	TAP107K020HSB	100uF	20V	AVX	DTD107K20V2
	T350F226K016AS	22uF	16V	KEMET	DTC226K16V1
	TAP106K035CCS	10 мкФ	35V	DTC 9 60009
	TAP475K020CCS	4. Top
