Конденсатор таблица емкости
Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Маркировка и расшифровка конденсаторов.
- Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
- Маркировка конденсаторов
- Конвертер единиц емкости конденсатора
- Программа для определения емкости конденсатора по цифровой маркировке
- Кодовая, цифровая маркировка конденсаторов
- Маркировка конденсаторов
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор мультиметром и измерить его емкость
Маркировка и расшифровка конденсаторов.
Номиналы конденсаторов очень похожи на номиналы резисторов.

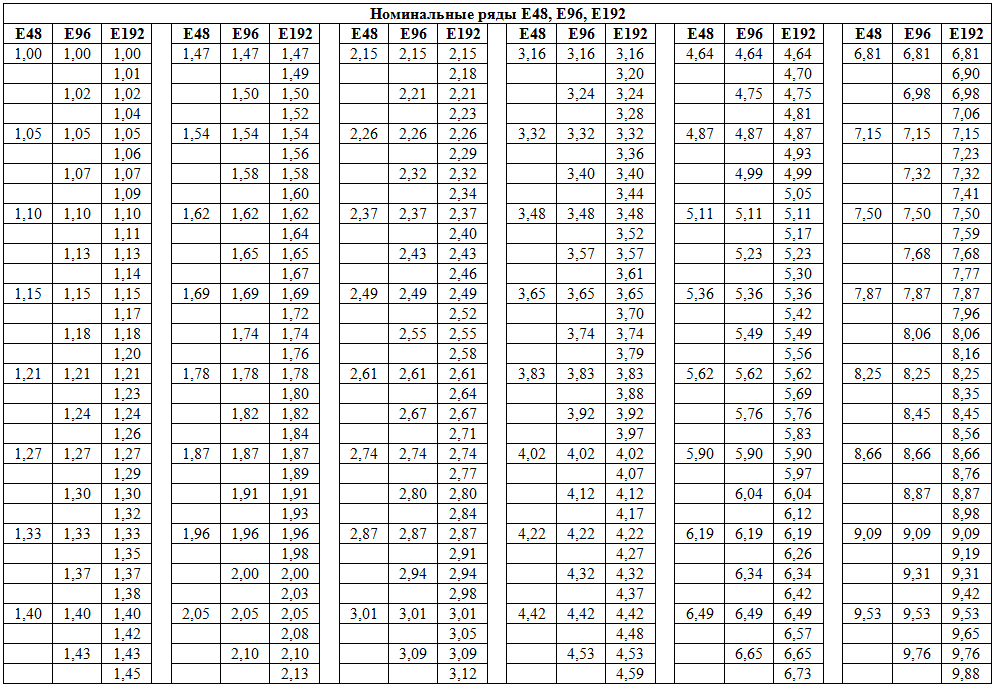

Наиболее часто используемые ряды при производстве конденсаторов — ряд Е3 и рад Е6, так как многие типы конденсаторов сложно изготовить с большой точностью.
Чтобы производить реальный диапазон конденсаторов, необходимо увеличивать шаг между номиналами ёмкостей по мере их увеличения. Стандартные ряды конденсаторов основаны на этой идее и их значения похожи в каждом интервале, кратном десяти.
Ряд Е3 3 значения в каждом интервале, кратном десяти 10, 22, 47, Обратите внимание, как значение шага увеличивается по мере увеличения ёмкости емкость каждый раз примерно удваивается.
Ряд Е6 6 значений в каждом интервале, кратном десяти 10, 15, 22, 33, 47, 68, Видите, это тот же ряд Е3, но с дополнительными промежуточными значениями. Номиналы конденсаторов Номиналы конденсаторов очень похожи на номиналы резисторов.
Ряды конденсаторов Чтобы производить реальный диапазон конденсаторов, необходимо увеличивать шаг между номиналами ёмкостей по мере их увеличения. Кодовая маркировка конденсаторов описана здесь.
Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
Номиналы конденсаторов очень похожи на номиналы резисторов. Наиболее часто используемые ряды при производстве конденсаторов — ряд Е3 и рад Е6, так как многие типы конденсаторов сложно изготовить с большой точностью. Чтобы производить реальный диапазон конденсаторов, необходимо увеличивать шаг между номиналами ёмкостей по мере их увеличения. Стандартные ряды конденсаторов основаны на этой идее и их значения похожи в каждом интервале, кратном десяти. Ряд Е3 3 значения в каждом интервале, кратном десяти 10, 22, 47,
Определение емкости конденсатора выполняется в соответствии со стандартами IEC по таблице 1. Сам принцип определения.
Маркировка конденсаторов
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах.
При такой маркировке буква указывает на десятичную запятую и обозначение мкФ, нФ, пФ , а цифры — на значение емкости:. Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:.
Конвертер единиц емкости конденсатора
Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий. Как следствие, маркировка имеет множество вариантов в соответствии с внутренними стандартами производителя, что делает попытки расшифровывать обозначения трудной задачей. Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики.
Данная программа позволяет оперативно определить емкость конденсатора по цифровой маркировке.
Определение емкости конденсатора выполняется в соответствии со стандартами IEC по таблице 1.
Программа для определения емкости конденсатора по цифровой маркировке
Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2. Кодировка номинальной емкости конденсаторов тремя цифрами. Пикофарады пф ; pF.
Кодовая, цифровая маркировка конденсаторов
Конденсатором обычно называют устройство, которое обладает способностью накапливать электрический заряд. Конструктивно конденсатор представляет собой два проводника, разделенных диэлектриком. Единицей электрической емкости конденсатора в системе СИ является Фарада. Сокращенно обозначается буквой Ф.
Названа в честь английского физика Майкла Фарадея. В радиоэлектронике используется емкость конденсатора, выраженная через дробные единицы фарад: пикофарад, нанофарад, микрофарад. Конденсаторы, как и резисторы бывают постоянные и переменные КПЕ — конденсатор переменной емкости.
Номиналы конденсаторов очень похожи на номиналы резисторов. шага увеличивается по мере увеличения ёмкости (емкость каждый раз примерно удваивается). Таблица номиналов конденсаторов по рядам Е3 и Е6.
Маркировка конденсаторов
Существует универсальный измерительный прибор для радиокомпонентов. Может измерять индуктивности, ESR и потери электролитических конденсаторов. Тип деталей определяется автоматически и выводит значения на дисплей. Очень часто для проведения ремонтных работ в электронных устройствах, необходимо иметь в запасе конденсаторы различных номиналов.
В данной статье речь пойдет об определении параметров конденсатора по таблицам цветовой маркировки конденсаторов. Цветовая маркировка конденсаторов содержит сокращенное обозначение параметров конденсатора и может быть представлена в виде полос, колец или точек.
При этом возможно сочетание двух колец и точки, указывающий на множитель. При пяти метках цвет корпуса указывает на значение рабочего напряжения. В зависимости от технологий, которыми обладает фирма, диапазон температуры может быть другим.
Различают три основных способа кодирования.
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости. Первые две цифры указывают на значение емкости в пикофарадах пф , последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1. Буква R используется в качестве десятичной запятой. Например, код равен 1.
Каждый радиолюбитель должен хоть не много, но разбираться в маркировке тех или иных радиоэлектронных компонентов. Безусловно, для этого имеется множество самых разнообразных справочников, в которых подобная информация представлена в достаточном объёме. В этой статье присутствую данные по кодовой маркировке конденсаторов и сводные таблицы конвертации емкостей.
Для того что бы хорошо разобраться в кодовой маркировке конденсаторов используйте соответствующие справочники.
Характеристики конденсаторов ⋆ diodov.net
08.08.2018
HomeШкола электроникиХарактеристики конденсаторов
By Дмитрий Забарило
Школа электроники
0 Comments
Ранее мы уже рассмотрели принцип работы и маркировку многих типов конденсаторов. Однако настоящий электронщик должен знать следующие характеристики конденсаторов: допустимое напряжение, классы точности, температурный коэффициент емкости и тангенс угла потерь. Понимание указанных характеристик позволяет сделать выбор и применить лучший из имеющихся накопителей, что благоприятно скажется в целом на работе электронного устройства.
Основные характеристики конденсаторов
Допустимое напряжение является очень важным параметром любого конденсатора и его нельзя превышать, иначе произойдет пробой диэлектрика и накопитель придет в непригодность.
На корпусе указывается всегда величина максимального допустимого напряжения. Поэтому начинающих радиолюбителей такое обозначение вводит в заблуждения, поскольку в розетке напряжение 230 В, то казалось бы, что напряжения накопителя 300 В вполне достаточно. Однако это не так. Так как 230 В – это действующее напряжение, а диэлектрик может пробиться от мгновенного амплитудного значения, которое в 1,41 раза больше действующего и равно 230×1,41 = 324 В плюс допуск отклонения 10 % от номинального значения в сторону увеличения, нормированный ГОСТом, и того получим 324×0,1+324 = 356 В. Поэтому допустимое напряжение должно быть не ниже 360 В.
Стандартные значения емкости конденсаторов
Если взять любой радиоэлектронный прибор, например, резистор, диод, транзистор, стабилитрон и снять его характеристики либо измерить параметры высокоточным измерительным прибором, то они будут иметь некоторые отклонения от заявленных номинальных значений. Такое отклонение от указанных параметров вызвано технологическим процессом и нормируется производителем.
Дело в том, что на изготовление любого устройства или его отдельного компонента влияет много факторов, которые невозможно учесть и скомпенсировать. Даже лист бумаги, формата А4, имеет некоторые отклонения от заданных размеров, но тем не менее это никак не сказывается на их применении.
Аналогично обстоят дела и с емкостью. Если измерить ее в нескольких накопителей одинакового номинала, то можно заметить небольшую разницу. Эта разница строго нормирована и называется допустимым отклонением емкости от номинального значения. Она измеряется в процентах, значения которых соответствуют классам точности.
В зависимости от класса точности и допустимого отклонения производятся стандартные значения емкости, то есть стандартные номиналы конденсаторов. Емкость в приведенной ниже таблице исчисляется пикофарадоми. Любое значение из таблицы может быть умножено на 0,1 или 1 или 10 и т.д.
Температурный коэффициент емкости
Протекание электрического тока через любой радиоэлектронный элемент вызывает его нагрев, ввиду неизбежного наличия сопротивления.
Чем больше ток и выше сопротивление, тем интенсивнее нагревается прибор. Такое явление в большинстве случаев является вредным и может привести к изменению параметров схемы, а соответственно и нарушить режим работы всего устройства. Поэтому нагрев радиоэлектронных элементов всегда учитывается при проектировании изделия. Характеристики конденсаторов также склонны изменятся с изменением температуры и с этим обязательно нужно считаться. Для этого введен температурный коэффициент емкости, сокращенно ТКЕ.
ТКЕ показывает, насколько отклоняется емкость конденсатора от номинального значения с ростом температуры. Номинальное значение емкости накопителя приводится для температуры окружающей среды +20 С.
Рост температуры может вызвать как рост емкости, так и ее уменьшение. В зависимости от этого различают конденсаторы с положительным и отрицательным температурным коэффициентом емкости.
Следует знать, чем меньше значение ТКЕ, тем более стабильными характеристиками обладает конденсатор.
Особое внимание уделяют ТКЕ разработчик измерительного оборудования высокого класса точности, где критичны значительные отклонения характеристик любого радиоэлектронного элемента.
Тангенс угла потерь
Потери, неизбежно возникающие при работе конденсатора, главным образом определяются свойствами диэлектрика, расположенного между обкладками накопителя, и характеризуются тангенсом угла потерь tg δ. Производители стремятся снизить значение угла tg δ и за счет этого улучшить характеристики конденсаторов. Поэтому наибольшее применение получила специальная керамика, обладающая минимальным тангенсом угла потерь. Обратной величиной тангенса угла потерь конденсатора является добротность, равная QC=1/tgδ.
Конденсаторы высокого качества обладают добротностью свыше тысячи единиц.
Номинальные характеристики силовых конденсаторов для двигателей NEMA класса B с Т-образным корпусом
(903) 984-3061 | 2800 шоссе. 135 North, Kilgore, TX 75662
Steelman Industries
Искать на сайте
<< Индекс | < Страница 2 | Страница 4 >
Рекомендуемые номиналы конденсаторов для Т-образных двигателей NEMA класса B
ТАБЛИЦА 1A
| Номинальная скорость двигателя | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 об/мин | 1800 об/мин | 1200 об/мин | ||||||||||
| Мощность асинхронного двигателя (л.с.) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | ||||||
| 3 | 1,5 | 14 | 1,5 | 23 | 2,5 | 28 | ||||||
| 5 | 2 | 14 | 2,5 | 22 | 3 | 26 | ||||||
| 7,5 | 2,5 | 14 | 3 | 20 | 4 | 21 | ||||||
| 10 | 4 | 14 | 4 | 18 | 5 | 21 | ||||||
| 15 | 5 | 12 | 5 | 18 | 6 | 20 | ||||||
| 20 | 6 | 12 | 6 | 17 | 7,5 | 19 | ||||||
| 25 | 7,5 | 12 | 7,5 | 17 | 8 | 19 | ||||||
| 30 | 8 | 11 | 8 | 16 | 10 | 19 | ||||||
| 40 | 12 | 12 | 13 | 15 | 16 | 19 | ||||||
| 50 | 15 | 12 | 18 | 15 | 20 | 19 | ||||||
| 60 | 18 | 12 | 21 | 14 | 22,5 | 17 | ||||||
| 75 | 20 | 12 | 23 | 14 | 25 | 15 | ||||||
| 100 | 22,5 | 11 | 30 | 14 | 30 | 12 | ||||||
| 125 | 25 | 10 | 36 | 12 | 35 | 12 | ||||||
| 150 | 30 | 10 | 42 | 12 | 40 | 12 | ||||||
| 200 | 35 | 10 | 50 | 11 | 50 | 10 | ||||||
| 250 | 40 | 11 | 60 | 10 | 62,5 | 10 | ||||||
| 300 | 45 | 11 | 68 | 10 | 75 | 12 | ||||||
| 350 | 50 | 12 | 75 | 8 | 90 | 12 | ||||||
| 400 | 75 | 10 | 80 | 8 | 100 | 12 | ||||||
| 450 | 80 | 8 | 90 | 8 | 120 | 10 | ||||||
| 500 | 100 | 8 | 120 | 9 | 150 | 12 | ||||||
Рекомендуемые номиналы конденсаторов для Т-образных двигателей NEMA класса B
ТАБЛИЦА 1B
(л.
с.)(%)
(%)
(%)
Рекомендуемые номиналы конденсаторов для двигателей без Т-образного корпуса NEMA класса B с короткозамкнутым ротором
ТАБЛИЦА 2A
| 3600 об/мин | 1800 об/мин | 1200 об/мин | ||||
|---|---|---|---|---|---|---|
| Мощность асинхронного двигателя (л.с.) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) |
| 3 | 1,5 | 14 | 1,5 | 15 | 1,5 | 20 |
| 5 | 2 | 12 | 2 | 13 | 2 | 17 |
| 7,5 | 2,5 | 11 | 2,5 | 12 | 3 | 15 |
| 10 | 3 | 10 | 3 | 11 | 3,5 | 14 |
| 15 | 4 | 9 | 4 | 10 | 5 | 13 |
| 20 | 5 | 9 | 5 | 10 | 6,5 | 12 |
| 25 | 6 | 9 | 6 | 10 | 7,5 | 11 |
| 30 | 7 | 8 | 7 | 9 | 9 | 11 |
| 40 | 9 | 8 | 9 | 9 | 11 | 10 |
| 50 | 12 | 8 | 11 | 9 | 13 | 10 |
| 60 | 14 | 8 | 14 | 8 | 15 | 10 |
| 75 | 17 | 8 | 16 | 8 | 18 | 10 |
| 100 | 22 | 8 | 21 | 8 | 25 | 9 |
| 125 | 27 | 8 | 26 | 8 | 30 | 9 |
| 150 | 32,5 | 8 | 30 | 8 | 35 | 9 |
| 200 | 40 | 8 | 37,5 | 8 | 42,5 | 9 |
| 250 | 50 | 8 | 45 | 7 | 52,5 | 8 |
| 300 | 57,5 | 8 | 52,5 | 7 | 60 | 8 |
| 350 | 65 | 8 | 60 | 7 | 67,5 | 8 |
| 400 | 70 | 8 | 65 | 6 | 75 | 8 |
| 450 | 75 | 8 | 67,5 | 6 | 80 | 8 |
| 500 | 77,5 | 8 | 72,5 | 6 | 82,5 | 8 |
0027Рекомендуемые номиналы конденсаторов для двигателей с короткозамкнутым ротором без Т-образного корпуса NEMA класса B
ТАБЛИЦА 2B
| 900 об/мин | 720 об/мин | 600 об/мин | ||||
|---|---|---|---|---|---|---|
| Мощность асинхронного двигателя (л.с.) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) |
| 3 | 2 | 27 | 2,5 | 35 | 3,5 | 41 |
| 5 | 3 | 25 | 4 | 32 | 4,5 | 37 |
| 7,5 | 4 | 22 | 5,5 | 30 | 6 | 34 |
| 10 | 5 | 21 | 6,5 | 27 | 7,5 | 31 |
| 15 | 6,5 | 18 | 8 | 23 | 9,5 | 27 |
| 20 | 7,5 | 16 | 9 | 21 | 12 | 25 |
| 25 | 9 | 15 | 11 | 20 | 14 | 23 |
| 30 | 10 | 14 | 12 | 18 | 16 | 22 |
| 40 | 12 | 13 | 15 | 16 | 20 | 20 |
| 50 | 15 | 12 | 19 | 15 | 24 | 19 |
| 60 | 18 | 11 | 22 | 15 | 27 | 19 |
| 75 | 21 | 10 | 26 | 14 | 32,5 | 18 |
| 100 | 27 | 10 | 32,5 | 13 | 40 | 17 |
| 125 | 32,5 | 10 | 40 | 13 | 47,5 | 16 |
| 150 | 37,5 | 10 | 47,5 | 12 | 52,5 | 15 |
| 200 | 47,5 | 10 | 60 | 12 | 65 | 14 |
| 250 | 57,5 | 9 | 70 | 11 | 77,5 | 13 |
| 300 | 65 | 9 | 80 | 11 | 87,5 | 12 |
| 350 | 75 | 9 | 87,5 | 10 | 95 | 11 |
| 400 | 85 | 9 | 95 | 10 | 105 | 11 |
| 450 | 92,5 | 9 | 100 | 9 | 110 | 11 |
| 500 | 97,5 | 9 | 107,5 | 9 | 115 | 10 |
0027 Таблицы 1 и 2 относятся к трехфазным двигателям с частотой 60 Гц при включении конденсаторов как единого блока.
© Стандарт IEEE 141-1986
<< Индекс | < Страница 2 | Страница 4 >
Чем мы можем помочь?
Сообщите нам, как мы можем помочь найти подходящее оборудование для вашего применения.
Свяжитесь с нами
Базовая электроника – выбор конденсатора, номиналы конденсаторов
В предыдущей статье мы рассмотрели различные типы конденсаторов. Теперь давайте обсудим выбор конденсатора для данного приложения. Как правило, выбор конденсатора не является сложной задачей, если только у вас нет конкретных требований к схеме. Инженеры часто имеют номинальную емкость, рассчитанную для схемы, или должны использовать емкость с ИС или активным компонентом. Большинство ИС (например, 555, ИС микроконтроллеров и т. д.) имеют рекомендуемые значения емкости, указанные в их спецификациях для различных приложений.
Если нет особых требований к схеме, и если требуемая емкость указана в пикофарадах, можно использовать керамический конденсатор.
Если требуемая емкость указана в нанофарадах, можно слепо доверять конденсаторам MLC (Multilayer Ceramic). Если необходимая емкость измеряется в микрофарадах, обычно выбирают конденсаторы с алюминиевым электролитом. Для более широкого диапазона температур и надежности можно использовать стеклянные и слюдяные конденсаторы.
Помимо номинальной емкости, вторым наиболее важным параметром, который необходимо обязательно учитывать, является номинальное напряжение. Номинальное напряжение конденсатора всегда должно как минимум в 1,5 или 2 раза превышать максимальное напряжение, которое может возникнуть в цепи. Конденсаторы не так надежны, как резисторы. Они легко повреждаются, когда приложенное напряжение приближается к максимальному значению.
Если цепь имеет особые требования, необходимо учитывать множество других факторов. Различные типы конденсаторов предпочтительны для конкретных цепей и приложений. Предпочтительные области применения различных типов конденсаторов приведены в следующей таблице:
Помимо пригодности различных конденсаторов для конкретных применений, другие важные факторы, которые, возможно, необходимо учитывать, включают следующее:
- проверить, зависит ли работа схемы от прецизионной емкости.
Конденсатор с наименьшим допуском следует использовать, если требуется узкая емкость. Емкость конденсатора никогда не выйдет за пределы его номинального допуска, если только он не будет поврежден из-за чрезмерного напряжения или условий окружающей среды. - Диапазон рабочих температур и температурный коэффициент – Если цепь чувствительна к температуре или емкость не должна изменяться сверх определенного предела в диапазоне температур, необходимо учитывать диапазон рабочих температур и температурный коэффициент. Степень изменения емкости следует рассчитывать на основе температурного коэффициента и температурной кривой. С температурной чувствительностью схемы также можно справиться, используя вместе конденсаторы с положительным и отрицательным температурными коэффициентами. В этом случае необходимо рассчитать максимальное изменение емкости в диапазоне температур.
- Зависимость от частоты — Емкость многих конденсаторов зависит от частоты и может не подходить для определенного диапазона частот. В зависимости от схемы следует учитывать зависимость емкости от частоты.
- Эксплуатационные потери – Эксплуатационные потери могут быть важным фактором, когда в цепях требуется энергоэффективность (например, в цепях с батарейным питанием). Для таких цепей следует тщательно выбирать конденсаторы с учетом их коэффициента рассеяния (типичные потери энергии в процентах), диэлектрической абсорбции, тока утечки или сопротивления изоляции, а также собственной индуктивности. Все эти потери должны быть сведены к минимуму, чтобы повысить эффективность и срок службы батареи схемы.
- Пульсирующий ток и Импульсное напряжение — это очень важные проверки. Цепь должна быть рассчитана на пульсирующие напряжения и максимальный пульсирующий ток. Следует выбрать конденсатор с соответствующим током пульсаций и номинальным рабочим напряжением.
- Полярность и обратное напряжение – Если в цепи используется электролитический конденсатор, его необходимо подключать в правильном направлении. Его номинальное обратное напряжение должно быть как минимум в два раза больше возможного обратного напряжения в этой ветви цепи.
Конденсатор с наименьшим допуском следует использовать, если требуется узкая емкость. Емкость конденсатора никогда не выйдет за пределы его номинального допуска, если только он не будет поврежден из-за чрезмерного напряжения или условий окружающей среды.
В зависимости от схемы следует учитывать зависимость емкости от частоты.
Его номинальное обратное напряжение должно быть как минимум в два раза больше возможного обратного напряжения в этой ветви цепи. Стандартные номиналы конденсаторов
Конденсаторы также доступны со стандартными номиналами в соответствии с серией E, как и резисторы. Чтобы узнать больше о стандартных значениях резисторов, конденсаторов, катушек индуктивности и стабилитронов, ознакомьтесь со следующей статьей «Базовая электроника 08 — показания, допуски и номинальная мощность резисторов».
Стандартных значений для конденсаторов меньше, чем для резисторов. Как правило, конденсаторы доступны только в серии E-6 со стандартными номиналами (10, 15, 22, 33, 47 и 68), за которыми следует определенное количество нулей.
Последовательная и параллельная комбинация конденсаторов
В стандартной серии E может быть невозможно получить точное значение требуемой емкости. В таких случаях можно использовать последовательную или параллельную комбинацию конденсаторов, чтобы получить желаемую емкость в цепи.
При последовательном соединении конденсаторов эквивалентная емкость определяется следующим уравнением:
1/C серия = 1/C 1 + 1/C 2 + 1/C 3 + . . . .
При параллельном соединении конденсаторов эквивалентная емкость определяется как
C Параллельное = C 1 + C 2 + C 3 + . . . .
Уравнение для последовательного соединения емкостей получено из того факта, что сумма падений напряжения на всех последовательно соединенных емкостях будет равна приложенному напряжению, а ток через них останется одним и тем же. Уравнение для последовательной комбинации емкостей получается следующим образом:
В Итого = В С1 + В С2 + В С3 + . . . .
1/C Серия * ∫i.dt = 1/C 1 * ∫i.dt + 1/C 2 * ∫i.dt + 1/C 3 * ∫i.dt + . . .
1/C серия = 1/C 1 + 1/C 2 + 1/C 3 + .
. . .
Уравнение для параллельной комбинации емкостей получено из того факта, что сумма токов через все параллельно соединенные емкости будет равна общему току, а напряжение на них останется одним и тем же. Уравнение для параллельной комбинации емкостей получается следующим образом:
Я = i1 + i2 + i3 + . . . .
C Параллельный * dV/dt = C 1 * dV/dt + C 2 * dV/dt + C 3 * dV/dt + . . . . .
С Параллельный = С 1 + С 2 + С 3 + . . . .
Считывание пакетов резисторов
В прошлом для обозначения значения, допуска и рабочего напряжения конденсаторов использовались цветовые коды и различные типы числовых кодов. Сегодня емкость, допуск и рабочее напряжение напечатаны на корпусе конденсаторов или указаны стандартными кодами BS1852 или BS EN 60062. В этих системах кодирования значение, допуск и рабочее напряжение конденсатора обозначаются двух- или трехзначными цифровыми кодами, за которыми следует буква.
