Для определения емкости используется физическая величина называемая — фарад Ф. Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ mF. Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: Спф, С,1мкф, Снф. Определим варианты емкостей, которые можно поставить, в место обозначенных по схеме.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Кодовая, цифровая маркировка конденсаторов
• Маркировка конденсаторов
• Маркировка и расшифровка конденсаторов.
• Конденсаторы. Кодовая маркировка
• Цифровая маркировка конденсаторов. 103 конденсатор
• Таблица значений конденсаторов, маркировка
• Маркировка конденсаторов 103. Маркировка конденсаторов – как разобраться
• Правила расшифровки маркировки конденсаторов
• ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определять номинал зарубежных конденсаторов

Кодовая, цифровая маркировка конденсаторов

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его.

Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный. Емкость конденсатора тем больше, чем больше площадь пластин обкладок конденсатора, и тем больше, чем тоньше слой диэлектрика между ними. Емкости параллельно соединенных конденсаторов складываются.

Емкости последовательно соединенных конденсаторов считаются по формуле, приведенной на рисунке ниже:. Конденсаторы бывают как постоянной, так и переменной емкости.

Последние так и называются и сокращенно пишутся КПЕ конденсатор переменной емкости. Конденсаторы постоянной емкости бывают как полярные, так и неполярные. На рисунке ниже изображено схематическое изображение полярного конденсатора:.

К полярным относятся электролитические конденсаторы. Выпускаются также танталовые конденсаторы, которые отличаются от алюминиевых электролитических, более высокой стабильностью, но и стоят дороже. Электролитические конденсаторы подвержены, по сравнению с неполярными более быстрому старению. Полярные конденсаторы имеют положительный и отрицательный электроды, плюс и минус. У советских электролитических конденсаторов полярность обозначалась на корпусе знаком плюс у положительного электрода. У импортных конденсаторов обозначается отрицательный электрод знаком минус.

При нарушении режимов работы электролитических конденсаторов они могут вздуться и даже взорваться. У электролитических конденсаторов во избежания взрыва, делают при их изготовлении специальные насечки на крышке корпуса:. Также электролитические конденсаторы могут взорваться, если на них по ошибке подать напряжение выше того, на которое они были рассчитаны. На фото электролитического конденсатора приведенного выше, видно надпись 33 мкФ х В.

Неполярный конденсатор на схемах обозначается следующим образом:. Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком.

С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:. На рисунке выше видно, как можно посчитать номинал такого конденсатора. Например, если на конденсаторе нанесена маркировка , то это означает, что он имеет емкость пикофарад или 3.

Ниже приведена таблица, сверяясь с которой можно легко посчитать номинал любого конденсатора с такой маркировкой:. Конденсаторы с номинальным значением до пикофорад маркируются буквой П или латинской P, например:. Конденсаторы с номинальным значением от пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например:.

Если код трехзначный, то первые две цифры обозначают значение, третья — количество нулей, результат в пикофарадах. Если код четырехзначный, то первые три цифры обозначают значение, четвертая — количество нулей, результат тоже в пикофарадах. Существуют конденсаторы и в SMD исполнении, наиболее распространены в радиолюбительских конструкциях я думаю типы и Изображение неполярного SMD конденсатора можно видеть на рисунках ниже:. Промышленностью выпускаются и так называемые твердотельные конденсаторы.

Внутри у них вместо электролита находится органический полимер. Переменные конденсаторы Как и резисторы, некоторые специальные конденсаторы могут изменять свою ёмкость, если это необходимо в процессе настройки.

На рисунке изображено устройство конденсатора переменной емкости:. Регулируется емкость в переменных конденсаторах изменением площади параллельно расположенных пластин конденсатора. Делятся конденсаторы на переменные, которые имеют ручку для вращения вала, и подстроечные, которые имеют шлиц под отвертку, и также состоят из подвижной и не подвижной частей. Фото переменный конденсатор На рисунке они обозначены как ротор и статор.

Такие конденсаторы используются в радиоприемниках для настройки на нужную частоту радиовещания. Емкость таких конденсаторов обычно бывает небольшой и равняется единицам — максимум сотням пикофарад. Так обозначается на схемах конденсатор переменной емкости:.

На следующем рисунке показан подстроечный конденсатор. Подстроечный конденсатор обозначается на схемах следующим образом:. Такие конденсаторы обычно регулируются только один раз при сборке и настройке радиоэлектронной аппаратуры. Емкость конденсатора измеряется в Фарадах.

Но даже 1 Фарад, это очень большая емкость, поэтому для обозначения обычно используют миллионные доли Фарад, микрофарады, а также еще более мелкие, нанофарады и пикофарады.

Перевести из микрофарад в пикофарады и обратно очень легко. Конденсаторы, помимо прочего, применяются в колебательных контурах радиоприемников, в блоках питания для сглаживания пульсаций, а также в качестве разделительных в усилителях.

Берем мультик и ставим его крутилку на прозвонку или на измерение сопротивления и щупами дотрагиваемся до выводов кондера. Так как у нас мультик на прозвонке и на измерении сопротивления вырабатывает постоянный ток, значит, в какой то момент времени ток будет течь, следовательно, в этот момент сопротивление кондера будет минимальным.

Далее мы продолжаем держать щупы на выводах кондера и, сами того не понимая, заряжаем кондер. А пока мы его заряжаем, его сопротивление начинает также расти, пока не будет очень большое.

Давайте глянем на практике, как все это выглядит. Очень удобен в проверке кондеров аналоговый мультик, потому что можно без труда отслеживать плавное движение стрелки, чем мерцание цифр на цифровом мультик. Если же у нас при прикасании щупов к кондеру, мультик начинает пищать и показывать нулевое сопротивление, значит в кондере произошло короткое замыкание. А если у нас сразу же показывается единичка на мультике, значит внутри кондера произошел обрыв. Кондеры с такими эффектами считаются нерабочими и их можно смело выбрасывать в мусорку.

Неполярные кондеры проверяются проще. Ставим предел измерения на мультике на мегаОмы и касаемся щупами выводов кондера. Если сопротивление меньше 2 МегаОм, то скорее всего кондер неисправен.

Кондеры полярные и неполярные номиналом меньше чем, 0,25мкФ могут с помощью мультика проверяться только на КЗ. Например мой мультиметр может без труда определить емкость кондера до микроФарад. Имейте ввиду, что внутри мультиметра есть плавкий предохранитель. Если он перегорает, то некоторые функции мультиметра теряются. На моем мультике при перегорании внутреннего предохранителя у меня не работала функция измерения силы тока и измерение емкости кондеров.

В заключении хотелось бы рассказать еще об одном способе проверки кондера, но он действует только на кондеры большой емкости.

Для этого способа используется замечательное свойство кондера — заряжаться и копить заряд. Заряжаем кондер, приличным напряжением, но не более чем написано на кондере, в течение пару секунд, и потом аккуратно замыкаем контакты кондера какой нибудь железкой. Железка должна быть изолирована от рук, а то испытаете всю мощь разряда кондера на себе.

Должна появиться искра. Запечатлеть искру у меня не получается на фото :- , так что уж извиняйте. Как же я всегда хотел разбираться в электронике, в армии попал в батальон связи и именно в ремонтный взвод, думал-«Ёпта, ну сча точно научат!

Но не тут то было. Но с конденсаторами я тогда познакомился по полной программе, брали пару кондеров размером с мобильный телефон летней давности, одного же мало , соединяли параллельно и заряжали их в розетке так как они были вольтовые , вуаля-электрошокер готов!

Обычно зеленых новичков-практикантов, только пришедших в любую мастерскую, подъёбывают на потеху всем опытным коллегам. Просят, например, принести клиренс от танка, или компрессии полведра выписать со склада. Ваня назовем этого неизвестного так был именно таким салагой, устроившимся работать «на подхвате» электриком.

В первый же день самый «юморной» из всей бригады попросил его сгонять на склад, электричества принести. Парень пожал плечами и пошел. Вернулся через несколько минут, держа в руках завязанный мешочек, и отдал его «коллеге». Юморист с охуевшими глазами открыл мешочек и полез туда рукой, а через пару мгновений нащупал там заряженный конденсатор.

Крайние звенья берутся за выводы заряженного конденсатора, а противоположные звенья крепко берутся за руки друг-друга. В детстве узнал про кондеры, инета тогда еще не было и до физики было далеко. Решил себе сделать «электрошокер». Нашел самый большой кондер, который нашелся в квартире. Приделал к нему кабель с вилкой для розетки, ну и зарядил. Выходя на улицу, положил его во внутренний карман джинсовки, а провод с вилкой пустил через рукав так и заряжал, поэтому сразу и не понял. Попробовал я этим делом воспользоваться и шуткануть над друзьями, но получилось не так как хотелось бы.

Как проходит ток, я конечно же не знал, но почему-то думал, что меня не коснется. Вывод: «не удалась шутка,т. А сколько секунд заряжать-то в розетке?

Маркировка конденсаторов

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2. Кодировка номинальной емкости конденсаторов тремя цифрами. Пикофарады пф ; pF.

Керамические SMD конденсаторы обычно или вообще никак не по таблице «A» — напряжение 10В, — это 10* пФ = 1 мкФ, т.е. это.

Маркировка и расшифровка конденсаторов.

Ёмкость конденсаторов может обозначаться в микрофарадах uF , нанофарадах nF , пикофарадах pF , либо кодом. Данная таблица поможет вам разобраться в одинаковых значениях при различных обозначениях и подобрать аналоги для замены. Магазин Dalincom предлагает большой ассортимент конденсаторов — керамические, электролитические, металлопленочные, пусковые, и др, которые вы можете купить в разделе Конденсаторы. Так-же обратите внимание на наше предложение по оптовым поставкам электролитических конденсаторов. Корзина Вход в аккаунт Пользовательское соглашение. FFC шлейфы и разъемы. Модули для мониторов. Различные платы.

Конденсаторы. Кодовая маркировка

В этой статье: Маркировка больших конденсаторов Интерпретация маркировки конденсаторов 23 Источники. Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке по сравнению с описываемым в этой статье.

Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий.

Цифровая маркировка конденсаторов. 103 конденсатор

А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача. Работает такой компонент следующим образом.

Таблица значений конденсаторов, маркировка

При расчетах может применяться внемаркировочная единица — миллифарад 1мФ , имеющая значение фарад. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения В отличие от первых трех параметров, которые маркируются в соответствии со стандар- тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку. Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Для измерения емкости больших конденсаторов применяются микрофарады мкФ , равные Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку.

Справочная таблица по обозначениям конденсаторов (pF, nF, uF и ассортимент конденсаторов — керамические, электролитические.

Маркировка конденсаторов 103. Маркировка конденсаторов – как разобраться

Такие радиодетали являются пассивными элементами множества различных схем — электрических, импульсных, электронных. Их классификация производится по множеству признаков, но все они характеризуются емкостью, допустимым отклонением ее величины от номинальной и напряжением цепи, в которую изделие можно включать. На корпусах большинства конденсаторов электролитических, бумажных нанесены соответствующие обозначения, по которым несложно определить все их эксплуатационные параметры.

Правила расшифровки маркировки конденсаторов

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия. Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами Ф, или F.

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока.

Маркировка конденсаторов. Маркировка тремя цифрами. В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Маркировка четырьмя цифрами.

Коды напряжений керамических пленочных конденсаторов

У меня не возникало вопросов к метало-плёночным конденсаторам. Большинство из них имеют напряжение 63 В, а некоторые — и более. А я до недавнего времени работал с устройствами, у которых напряжения были ниже этого значения.

630В, 0.47 мкф, 10%

Но вот, пришла пора разрабатывать импульсные источники питания, и понеслось! Конденсаторов (выдранных из трупов старых телевизоров) много, а вот на какое они напряжение — хрен его знает! Риск спалить не только сам конденсатор, но и всю схему, оказался очень большой. Пришлось копать Большую Помойку — Интернет.

Стыдно признаться, но я таки не смог в интернете найти готовую таблицу кодов напряжения для конденсаторов. Пришлось её составлять самостоятельно по крупицам скудной информации.

630 В, 22 нФ, 10%

100 В, 0.1 мкФ, 5%

В общем, выношу на суд общественности таблицу кодов напряжения для конденсаторов.

Юзайте на здоровье, а если есть чем дополнить — присылайте коды!

Как правило на конденсаторы наносится значение ёмкости, допуск и номинальное напряжение.

Напряжение может указываться как явно, например, 100V, 250В, 630 В. так и в виде кода. Причем, следует заметить, что в мире действуют две системы кодирования напряжения.

Первая система имеет одно-буквенное значение. Обычно так кодируется напряжение на метало-плёночных конденсаторах. (Возможно и на керамических, но в этом я не уверен.)

Вот эта таблица:

Напр В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн	Напр. В	Букв. обозн
1,0	I	6.3	B	40	S	100	N	350	T
2,5	M	10	D	50	J	125	P	400	Y
3.2	A	16	E	63	K	160	Q	450	U
4. 0	C	20	F	80	L	315	X	500	V

Найти в интернете эту таблицу не составляет особого труда.

Вторая система имеет двух-символьный код напряжения. Вот как раз её-то найти и не удалось.

Напряжение в этой системе может обозначаться как: 1J, 2A, 2G, 2J, что соответствуют напряжению 63В, 100В, 400В, 630В.

Эти обозначения также наносятся на метало-плёночные (и, возможно, керамические) конденсаторы.

А вот коды напряжения на танталовых конденсаторах я встречал только второй системы. Первую систему ни видел ни разу. Ну, иногда бывает, что на танталовых конденсаторах указывают напряжение непосредственно.

Я специально заговорил о танталовых конденсаторах. У них, как правило, небольшое напряжение. Я много раз видел, когда указывается только одна буква, например, — «D». В этом случае подразумевается, что ей предшествует отсутствующая единичка. Нетрудно догадаться, что такой конденсатор рассчитан на напряжение 20 В. Или вместо «1A» или «1E» стоит просто «A» или «E», что означает, что конденсатор рассчитан на напряжение 10 В или 25 В.

«E» = 25 В, «j» = 6.3 В

Здесь очень легко ошибиться, перепутав «J» и «j». Будьте внимательны! Просто подумайте, что танталовый конденсатор 10 мкФ и напряжением 63 В, не может быть меньше конденсатора 10 мкФ и напряжением 25 В. И к тому же, танталовых SMD-конденсаторов на напряжение более 50 В пока не выпускают.

Но там где указывается прописная буква, например, — «e», то следует понимать, что перед ней должен стоять нулик. То есть полное обозначение должно быть «0e», что соответствует напряжению 2.5 В.

«e» = 2.5 В

«A» = 10 В, «C» = 16 В

В таблице я указал напряжение для кода «1T» в скобочках. Код этого напряжения я увидел в интернете всего один раз, причем, увидел его не в официальных документах. Возможно, это ошибка, так как согласно таблице напряжению 50 В должен соответствовать код «1H». Тем более, что коду «2H» соответствует напряжение 500 В.

Вы видите, что таблица не полная. Поэтому, я обращаюсь ко всем заинтересованным товарищам — не стесняйтесь присылать мне отсутствующую в таблице информацию. Единственная просьба: информация должна быть достоверной. Например, было бы логично установить в клеточку «1H» значение напряжения 5.0 В. Но я это не сделал, так как еще не встречал этого. Поэтому пусть лучше в клеточке будет «ничего», чем будет указано ошибочное значение.

Таблицу допусков (точности изготовления) тоже относительно легко найти в интернете. Я ее продублирую здесь чтобы вам (да и мне тоже!) не рыть интернет в её поисках. Пусть будет всё в одном месте.

Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.
±0.001	Е	±0.05	X	±2.0	G(Л)	-10 . .+30	Q
±0.002	L	±0.1	В (Ж)	±5.0	J(M)	-10…+50	T(Э)
±0.005	R	±0.2	С (У)	±10	К (С)	-10..+100	Y(Ю)
±0.01	P	±0.5	D(Д)	±20	М(В)	-20 . .+50	S(B)
±0.02	U	±1.0	F(P)	±30	N (Ф)	-20 ..+80	Z(A)

https://zhevak.wordpress.com/%D0%BA%D0%BE%D0%B4%D1%8B-%D0%BD%D0%B0%D0%BF…

Конденсаторы с осевыми выводами

— BC 050 — Что это за маркировка?

Задавать вопрос

спросил
3 года 10 месяцев назад

Изменено
3 года, 10 месяцев назад

Просмотрено
313 раз

\$\начало группы\$

EE, Пытаюсь починить схему и наткнулся на группу аксиальных конденсаторов с маркировкой, расшифровать которую не удалось. Насколько я могу судить, они имеют маркировку «BC 050», которая не соответствует ни одной схеме маркировки, которую мне удалось найти.

Похоже, они идут от контактов микросхемы к земле, если это поможет. Вот фото:

Пожалуйста, помогите мне определить это!

Обновление:
Микросхема MC68HC705JJ7, 20-контактный DIP. Крышки подключаются к контактам 1-4:

. Контакт 1: PB1/AN1 (сторона ИС крышки имеет параллельное соединение с клеммой для ввода внешнего сигнала)

Контакт 2: PB2/AN2 (похоже, ничего другого на стороне IC)

Контакт 3: PB3/AN3/TCAP (сторона IC имеет параллельное соединение с потенциометром)

Контакт 4: PB4/AN4/TCMP/ CMP1 (сторона микросхемы довольно занята, но, по-видимому, подключается (через 2 последовательных резистора) к генератору, а также к контакту 7 (неинвертирующий выход) усилителя LM2904N…)

• конденсатор
• маркировка

\$\конечная группа\$

2

\$\начало группы\$

Выглядят как монолитные керамические конденсаторы, покрытые смолой. Судя по вашему описанию, где они находятся, кажется, что они используются для усиления аналоговых входов по отношению к S&H внутреннего АЦП. Учитывая, что АЦП довольно медленный (40-120 мс на преобразование), я бы предположил, что они составляли 50 нФ.

Для керамики первая буква обычно обозначает номинальное напряжение, а вторая буква — температурный коэффициент, затем значение в PF. 050 обычно составляет 5 пФ, но это маловероятно, учитывая их расположение. (также, учитывая низкое номинальное напряжение B, вы ожидаете, что емкость будет намного больше, учитывая размер корпуса).

Керамика Monores обычно имеет ужасные допуски, поэтому обычно используется для развязки, поэтому обычно находится в диапазоне нФ-мкФ, поэтому я подозреваю, что 050 относится к значению в нФ.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Керамические конденсаторы

: как читать 3-значную плюс 1-буквенную маркировку?

спросил
11 лет, 4 месяца назад

Изменено
5 лет назад

Просмотрено
46 тысяч раз

\$\начало группы\$

Кажется, что прочитать значение керамического конденсатора из его записанных значений сложнее, чем расшифровать машину-энигму.

Интересно, есть ли здесь у опытных пользователей хитрость, позволяющая быстро вычислить эти значения. Некоторые примеры:

Я знаю, что 103M составляет 0,01 мкФ, но как это понять?
Другой пример 104Z/LK … вот этого я вообще не понимаю. Все, что я знаю, это то, что Z предназначен для асимметричных конденсаторов с допуском от 80% до -20% … Я прав? Если нет, было бы неплохо меня поправить и сказать, где в основном используются эти керамические конденсаторы Z?

• конденсатор
• керамический

\$\конечная группа\$

3

\$\начало группы\$

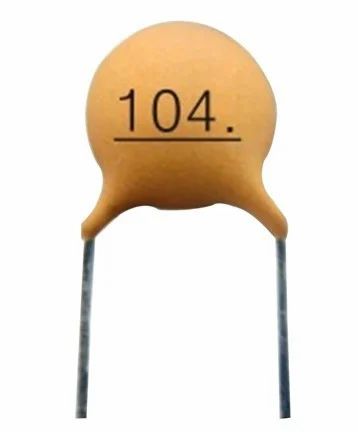

Числа работают как резистор.

Первые два числа — просто числа.

Третье число — это количество нулей после. Это в пикофарадах.

Итак:

• 103 равно 1 0 000 или 10 000 пф или 10 нФ
• 104 равно 1 0 0000 или 100 000 пф или 100 нФ

Следующая буква означает допуск:

 B +/- 0,10 пФ
С +/- 0,25 пФ
D +/- 0,5 пФ
Е +/- 0,5%
F +/- 1%
Г +/- 2%
Н +/- 3%
Дж +/- 5%
К +/- 10%
М +/- 20%
Н +/- 30%
П +100% ,-0%
Z +80%, -20%


Все, что после этого, обычно зависит от производителя.
