Содержание
Условные обозначения, маркировка конденсаторов
Различают
полные
и сокращенные
условные
обозначения конденсаторов [6,9,13]. Полное
обозначение состоит из четырех элементов,
например, К
– 10 — 100 пФ
М47 — НМ — В ОЖО 460.106ТУ.
Первый элемент характеризует сокращенное
обозначение конденсатора (К10
— 25). Второй
— значения основных параметров и
характеристик (100
пФ
10 % М47 — НМ),
100 пФ
— номинальная емкость;
10 % — допускаемое
отклонение номинальной емкости,
М47 — группа
по температурной стабильности (условное
обозначение ТКЕ,
НМ
— с отсутствием мерцания емкости). Третий
— обозначение климатического исполнения
(В
— всеклиматическое, Т
— тропическое). Четвертый — обозначение
документа на поставку (ОЖО
460.106ТУ).
Сокращенное
обозначение состоит из трех элементов.
Первый — буквы, характеризующие подкласс
конденсаторов (К
— постоянной емкости, КТ
— подстроечные, КП
— переменной емкости,
КС —
конденсаторные сборки).
Второй — цифры,
характеризующие тип диэлектрика и
назначение конденсатора, т.е. его группу.
Третий — порядковый номер разработки.
Для
старых типов конденсаторов условные
обозначения определяются в основном
конструктивными, технологическими
признаками. Например, слюдяные
конденсаторы, обозначаются буквами КС,
конденсаторы слюдяные опрессованные
– КСО,
конденсаторы металлобумажные — КМ,
конденсаторы дисковые — КЛ,
конденсаторы электролитические — КЭ,
конденсаторы трубчатые проходные — КТП.
В
соответствии со стандартами используется
кодированное обозначение конденсаторов.

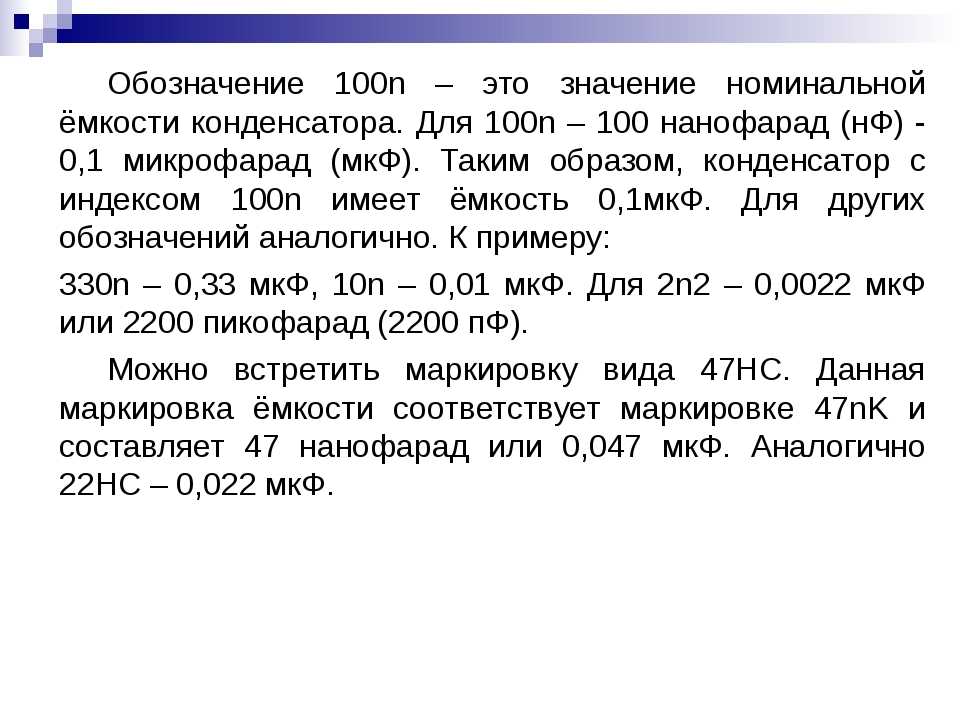

Например, 470nKWC9,
где 470
— номинальная емкость конденсатора,
выраженная в nF;
К
— допустимое отклонение номинальной
емкости; W
— номинальное напряжение конденсатора;
С
— год изготовления конденсатора; 9
— месяц изготовления. В общем случае
код, наносимый на корпус конденсатора
может состоять из трех, четырех или пяти
знаков, включающих две цифры и букву,
три цифры и букву или четыре цифры и
букву.
При этом буквы p,
n,
,
m,
F
обозначают множители 10-12,
10-9,
10-6,
10-3,
1 соответственно
для значений емкости, выраженной в
фарадах, а также запятую десятичного
знака. Примеры кодов для маркировки
номинальной емкости конденсаторов
приведены в табл. 4.7.1, 4.7.2.
Таблица
4.7.1. Примеры кодовых обозначений
номинальной емкости конденсаторов
Значение емкости | Маркиров. код | Значений емкости | Маркиров. код |
0.2 пФ | р20 | 100 нФ | 100n |
0. | р20 | 250 нФ | 250n |
0.552 пФ | р552 | 552 нФ | 552n |
5 пФ | 5р0 | 5 мкФ | 50 |
1.5 | 1р0 | 1,5 мкФ | 10 |
15 пФТаблица
4.7.2. Примеры сокращенной маркировки
номинальной емкости конденсаторов
с четырьмя значимыми цифрами
Значение емкости | Маркиров. | Значение емкости | Маркиров. код |
15.01 пФ 150.1 1.501 15.01 | 15р01 150р1 1n501 15n01 | 2.151 пФ 5.552 5.552 10.55 | 2р151 5р552 5552 1052 |
код За
обозначением номинальной емкости на
конденсаторах могут быть нанесены
дополнительные кодовые обозначения,
характеризующие допускаемые отклонения
номинальной емкости (табл. 4.7.3).
В
обозначении ТКЕ
буквы означают его знак (М
— минус, П
— плюс, МП
— близкое к нулю), а цифры указывают
значение ТКЕ,
например, П100
(ТКЕ = + 10010-6
К-1),
М740
(ТКЕ
= -75010-6
К-1).
Буква Н
указывает на то, что ТКЕ
не нормируется, а цифры после нее – на
возможное изменение емкости в диапазоне
допустимых температур, например, Н20
(изменение емкости относительно
измеренной при 20
0С
не более
20 %). Для обозначения ТКЕ
часто используют цветной код. Цвет
покрытия корпуса указывает на знак ТКЕ,
а цвет кодировочного знака — на его
значение, например: синий серый цвета
корпуса — положительный ТКЕ;
голубой — близкий к нулю; красный и
зеленый — отрицательный ТКЕ;
серый корпус с красным знаком — П60;
красный с зеленым знаком — М330;
зеленый без знака — М1500
и т.д. Буквенными кодами могут обозначаться
ТКЕ (табл.
4.7.4) дата изготовления (табл. 4.7.5).
Таблица
4.7.3. Буквенная маркировка допускаемых
отклонений значения номинальной емкости
конденсаторов
Допускаемые отклонения | Буквенный код | Допускаемые отклонения | Буквенный код |
0,005 0,01 0,02 0,05 0,1 0,25 0,5 1 2 | E L P W B C D F G | 5 10 20 30 -10…+30 -10…+50 -20…+80 -20…+80 -10…+100 | J K M N Q T S Z Y |
Таблица
4.
7.4. Кодовые обозначения ТКЕ керамических
конденсаторов
Группа по стабильности керамических | Буквенный код | Группа по стабильности керамических | Буквенный код |
П120 П100 П60 П33 МПО М33 М47 М75 М150 М220 М330 М470 | A A G N C H M L P R S T | М700 М750 М1300 М1500 М2200 М3300 Н10 Н20 Н30 Н50 Н70 Н90 | U U V V K Y B Z D E X F |
Таблица
4.
7.5. Обозначение года изготовления
конденсатора
Год изготовления | Буквенный код | Год изготовления | Буквенный код |
1983 1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 | R S T U V W X A B S D E F H | 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 | J K L M N P R S T U V W X |
Конденсаторы
также могут иметь цветовую кодовую
маркировку обозначения их номинальной
емкости, предельно допускаемого
отклонения и номинального напряжения.
Цветная маркировка наиболее распространенных
типов конденсаторов приведена в табл.
4.7.6.
Расшифровываем маркировку конденсаторов — Комплектующие и компоненты
Jekin
Местный
#81
Вот так.
ZXS
Местный
#82
А-а-а-… Это керамика. Лучше в звуке не применять НИГДЕ.
Kind regards
Сергей
Jekin
Местный
#83
А его можно сейчас купить в свободной продаже?
Если нет то посоветуйте аналог по характеристикам из существующих…
Дим Димыч
Местный
#84
Jekin написал(а):
А его можно сейчас купить в свободной продаже?
Если нет то посоветуйте аналог по характеристикам из существующих...
Нажмите для раскрытия…
..Как на фото? Выпаяй из любого импульсного питания…с компа.
Или с наших телевизоров 3устц, в питании МП-3 есть 2200пф*1,6кВ.
В магазинах торгующих имп.радиодеталями должны быть…
С Уважением Карпов Дмитрий/Дм.
Дим Димыч
Местный
#85
Jekin написал(а):
Спасибо.
Нажмите для раскрытия…
Дюже любопытно! А для чего нужны???
С Уважением Карпов Дмитрий/Дм.
Jekin
Местный
#86
Дим Димыч написал(а):
Дюже любопытно! А для чего нужны???
Нажмите для раскрытия…
бесперебойник полетел.
P.s. Я знаю что это аудиофорум, но тем не менее спасибо за помошь))
Антонов Алексей
Местный
#87
Из горелого инвертора дернул кондеры PHILIPS 100n 1000V 376 KP/MMKP HO 98 36 Годятся ли подобные в звук?
Все лампы хорошие. Но иногда бывают и хорошие лампы.
alss
Member
#88
Металлизированный полипропилен, годятся. Правда, надо прослушать на писк — подать пару вольт (3-8 ) кГц и прислушаться — должны молчать.
Хотя в справочнике за 2001/2002 год не нашел, но по системе обозначений совпадает.
_______________________________________________
Данные должны быть либо правильными, либо официальными (с) С.П. Королев
VASYUTKO
Местный
#89
неизвестная пленка
Здравствуйте, вот на фотографии конденсатор, интересен его тип.
.. (вродь как пленка, а что за пленка?? 0,1 мкф а там еще буква J и внизу точки-тире = что это значит?) можно ли его (14 шт на 0,1 мкф) ставить в обвязку TDA1541 (рядом на фото)? или лучше туда 14 штук К73-16 (0,47мкф) или К40У-9 (0,22мкф) ?
Дим Димыч
Местный
#90
Тот же К73, только размерами поменьше.
А как это вы хотите к40у-9 в обвязку оставить? великаны ведь!
С Уважением Карпов Дмитрий/Дм.
alss
Member
#91
J — допуск +-5% (K — +-10%, M — +-20%, G — +-2%, F — +-1% по IEC 60062).
Диэлектрик — полиэтилентерефталат (KT — polyethylene terephtalate — PETP), то-бишь лавсан (Лаборатория Высокомолекулярных материалов Академии Наук).
_______________________________________________
Данные должны быть либо правильными, либо официальными (с) С.П. Королев
Антонов Алексей
Местный
#92
А вот еще такие RIFA PHE 820M и еще много значков в кружочках синенькие 30х35х15мм какой диэлектрик?
Все лампы хорошие. Но иногда бывают и хорошие лампы.
VASYUTKO
Местный
#93
к40у-9 гигантские, но если надо то и их поставлю на печатку. даже в пикаде посадочные места подготовил =) хотя склоняюсь к К73-16, они меньше, легче емкость больше (0,47 против 0,22) и новые-красивые =)
tilip
Member
#94
Антонов Алексей написал(а):
А вот еще такие RIFA PHE 820M и еще много значков в кружочках синенькие 30х35х15мм какой диэлектрик?
Нажмите для раскрытия.
.. Посмотрите здесь http://www.audioportal.su/forums/showthread.php?p=280272&highlight=rifa#post280272
ПостЫ: #1370, #1371.
Или здесь http://www.evoxrifa.ru/production/plenochnye/plen_pomehpod.html
Антонов Алексей
Местный
#95
Спасибо! Это-ж полипропилен, вполне аудиофильский! А я боялся, что если в фильтрах питания промышленных инверторов стоят, то в звук из нельзя. Оказывается можно и нужно. Эх, жалко полгода назад столько плат от горелых частотников на помойку выкинули аж жабО давит теперь
Все лампы хорошие. Но иногда бывают и хорошие лампы.
baddy
Местный
#96
Попались вот такие штучки.
Подскажите можно ли их использовать в анодном питании 280 в?
Или опасно? Мож кто имел с ними дело? 285V это предельно допустимое? Или можно в каких-то пределах превышать?
Дим Димыч
Местный
#97
Прозвони их. У меня точно такие есть.
Один из них полный обрыв.
С Уважением Карпов Дмитрий/Дм.
baddy
Местный
#98
прозвонить-то я их прозвоню, а по существу вопроса? Стоит с ними связываться если напруга нужна больше 250в?
ZXS
Местный
#99
290 V постоянного — смело.
Выше — не стОит. RFT — довольно качественные «немцы». 88 год — терпимо.
Он ведь не будет первым конденсатором фильтра ? 🙂
Kind regards
Сергей
aluma
Местный
#100
ZXS написал(а):
290 V постоянного — смело. Выше — не стОит. RFT — довольно качественные «немцы». 88 год — терпимо.
Он ведь не будет первым конденсатором фильтра ? 🙂Нажмите для раскрытия…
Сорь,может я ошибаюсь,но сия маркировка обозначает следующее:
250 В-макс. допустимое напряжение в длит. режиме,
285 В-макс. допустимое кратковременное напряжение.
Сов. аналог К50-7.
С уважением. Александр Уланеовский.
маркировка%20код%20Технические данные конденсаторов и примечания по применению
| Каталог Технический паспорт | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
маркировка транзистора 44 сот23 Реферат: код маркировки диода 04 Диод SMA код маркировки PD КОД МАРКИРОВКИ PD 028a sot 23 диод шоттки 40a маркировка 1PC на SEMICONDUCTOR МАРКИРОВКА транзистора C5D SOT323 MOSFET P hFE-100 | Оригинал | ЦМШ2-20МЛ ЦМШ3-20М ЦМШ3-20Л КМШ4-20МА ЦМШ4-20Л ЦМШ5-20 CS20ML CS220M 200 мА CMDSH05-4 маркировка транзистора 44 сот23 код маркировки диода 04 Код маркировки SMA диода PD КОД МАРКИРОВКИ 028а сот 23 диод шоттки 40а маркировка 1шт МАРКИРОВКА ПОЛУПРОВОДНИКОВ транзистор C5D МОП-транзистор SOT323 P hFE-100 | |
1999 — стр 50113 Резюме: BZX79-C6 c5v1 BZX79C6V2 Philips BZX79-C27AMO C4V7 ST SOD27 BZX79-C bzx79-c Philips BZX79C9V1AMO | Оригинал | M3D176 БЗС79 ДО-35) БЗХ79-А) БЗХ79-Б) БЗС79-К6В8 ул 50113 БЗС79-С6 c5v1 BZX79C6V2 Филипс BZX79-C27AMO C4V7 СТ СОД27 БЗС79-С бзх79-с филипс BZX79C9V1AMO | |
2008 — МАРКИРОВКА ЕА1 сот-23 Реферат: СОТ-23 ЭА1 сот-23 МАРКИРОВКА ГУ ГЫ СОТ-23 РЧ1 маркировка ограничитель диод АПД0520-000 маркировка ГД ДМЖ3952-020 ЭА1 сот-23 МАРКИРОВКА ЭА1 | Оригинал | SMP1330 ОТ-23 SMP1330-005LF SMP1330-007LF CLA4601-000 CLA4602-000 CLA4603-000 CLA4604-000 МАРКИРОВКА ЕА1 сот-23 СОТ-23 ЭА1 сот-23 МАРКИРОВКА ГУ ГЯ СОТ-23 Ограничительный диод RF1 АПД0520-000 маркировка ГД ДМЖ3952-020 ЭА1 сот-23 МАРКИРОВКА EA1 | |
1999 — z12 smd код sot23 Реферат: SMD МАРКИРОВКА код 613 sot23 smd код Z70 SMD маркировка Z4 SMD МАРКИРОВКА Z2 smd код z16 Y11 smd код smd z17 z67 smd маркировка Z58 | Оригинал | M3D088 БЗС84 БЗС84-А) БЗС84-Б) БЗС84-С) БЗС84-С11 БЗС84-К12 БЗС84-С13 БЗС84-К6В8 БЗС84-С15 z12 смд код sot23 МАРКИРОВКА SMD код 613 сот23 смд код Z70 Маркировка SMD Z4 КОД МАРКИРОВКИ SMD Z2 смд код z16 Смд-код Y11 смд z17 z67 смд маркировка Z58 | |
2008 — варикап диод SPICE модель SMV1232-079LF Реферат: SMV1236-001LF SMV1236-004LF SMV1233 SMV1231-079LF 4033 SPICE Device Model SMV1237-001LF маркировка dt1 122 маркировка маркировка 415 sot23 | Оригинал | СМВ1231 SMV1237: ОТ-23, ОД-323, СК-70 СК-79 J-STD-020 СМВ1237 Варакторный диод SPICE модель SMV1232-079LF СМВ1236-001ЛФ СМВ1236-004ЛФ СМВ1233 СМВ1231-079ЛФ 4033 SPICE Модель устройства SMV1237-001LF маркировка dt1 122 маркировка маркировка 415 сот23 | |
2002 — 04.242.8053.0 Резюме: нет абстрактного текста | Оригинал | за 10 04.242.8053.0 | |
2000 — BZT03 27 Стабилитроны регулятора напряжения Резюме: BZT03 40113 BZT03C10-TR SOD-57 BZT03-C75 Philips | Оригинал | М3Д116 БЗТ03 страницаBZT03-C8V2 БЗТ03К8В2 БЗТ03-С91 БЗТ03К9В1 БЗТ03-К9В1 BZT03 27 Стабилитроны регулятора напряжения 40113 БЗТ03К10-ТР СОД-57 BZT03-C75 Филипс | |
2008 — МАРКИРОВКА 303 SOT23 Реферат: маркировка ah4 маркировка 362 сод-323 маркировка af1 маркировка AK SMV1251-011LF маркировка ek маркировка bg1 303 маркировка SOT23 | Оригинал | СМВ1247 SMV1255: ОТ-23, ОД-323, СК-70 СК-79 J-STD-020 СМВ1255 МАРКИРОВКА 303 SOT23 маркировка ah4 маркировка 362 сод-323 Маркировка af1 маркировка АК СМВ1251-011ЛФ маркировка ек маркировка bg1 303 МАРКИРОВКА SOT23 | |
код маркировки sma pd Реферат: ЦБД6 КМШ2-100М СОД-123Ф маркировка выпрямителя Шоттки СВА маркировка КМШ3-60 КОД МАРКИРОВКИ ВФ КМШ2-20МЛ КМШ3-100М | Оригинал | ЦМШ2-20МЛ CS20ML ЦМШ3-20М CS220M ЦМШ3-20Л CS220L КМШ4-20МА CS320MA ЦМШ4-20Л 508 д.е. код маркировки sma pd КБР6 ЦМШ2-100М Маркировка СОД-123Ф выпрямитель Шоттки маркировка СВА ЦМШ3-60 МАРКИРОВОЧНЫЙ КОД VF ЦМШ2-20МЛ ЦМШ3-100М | |
2002 — Недоступно Резюме: нет абстрактного текста | Оригинал | СМВ1231 SMV1237: ОТ-23, ОД-323, СК-70 СК-79 J-STD-020 СМВ1237 | |
2002 — МАРКИРОВКА Dt3 Реферат: МАРКИРОВКА диода Дт3 Маркировка dt3 сот маркировка cc SMV1237-074LF | Оригинал | СМВ1231 SMV1237: ОТ-23, ОД-323, СК-70 СК-79 J-STD-020 СМВ1237 МАРКИРОВКА Dt3 МАРКИРОВКА диода Дт3 Маркировка дт3 сот маркировка куб.см СМВ1237-074ЛФ | |
2002 — марком Аннотация: маркировка Z4 | Оригинал | за 10 мм2/16 АЛ/5/10 АЛ/6/10 марком маркировка Z4 | |
2000 — Регулятор напряжения AS-110 smd Резюме: код маркировки SOD87 7 BZD27C36 Philips 9338 123 60115 BZD27C200 bzd27 КОД МАРКИРОВКИ SMD 336 BZD27C5v6 BZD27-C5V1 c91 02 | Оригинал | M3D121 БЖД27 БЗД27-С3В6 БЗД27-С7В5 -C510 БЗД27-Ц7В Регулятор напряжения AS-110 smd Код маркировки SOD87 7 БЗД27К36 Филипс 9338 123 60115 БЗД27С200 КОД МАРКИРОВКИ SMD 336 BZD27C5v6 БЗД27-С5В1 с91 02 | |
2002 — SMV123x Реферат: SMV1231-079LF маркировка dp маркировка hc sot SMV1236-004LF 079L SMV1235-079lf Информация о маркировке | Оригинал | SMV123x J-STD-020 200058Q СМВ1231-079ЛФ маркировка дп маркировка hc сот СМВ1236-004ЛФ 079л СМВ1235-079лф Информация о маркировке | |
Недоступно Резюме: нет абстрактного текста | Оригинал | КАТАЛО 13 REEL13DP РЕЭЛА52 РЕЙЛ13Т REEL13TDP КАТУШКА48 АММОА52 АММОА26 400мм | |
2002 г. — Фактический верхний знак TI Реферат: Маркировка ti AB245 AB245A SN74ABT245DW ABT245A КОД МАРКИРОВКИ ti SZZA020C SN74ABT245N sn74abt245pw | Оригинал | SZZA020C Фактическая верхняя отметка TI ти маркировка АВ245 АБ245А СН74АБТ245ДВ АВТ245А КОД МАРКИРОВКИ ti СН74АБТ245Н sn74abt245pw | |
2001 — ЛИНЕЙНАЯ МАРКИРОВКА Реферат: Маркировка AB245 ti Идентификационная маркировка военной части TI ДВОИЧНЫЙ КОД ДАТЫ SN74ABT245DW AB245A Код даты TI TI Actual Topside Mark SN7400N | Оригинал | SZZA020B SSYZ010L ЛИНЕЙНАЯ МАРКИРОВКА АВ245 ти маркировка идентификационная маркировка воинской части ДВОИЧНЫЙ КОД ДАТЫ TI СН74АБТ245ДВ АБ245А Код даты ТИ Фактическая верхняя отметка TI SN7400N | |
2013 — Маркировка Резюме: нет абстрактного текста | Оригинал | 160мм 200мм Маркировка | |
2008 – Недоступно Резюме: нет абстрактного текста | Оригинал | 705А/5/10 | |
2002 — маркировка Z4 Резюме: 9705 04.856.3253.0 | Оригинал | за 10 маркировка Z4 9705 04.856.3253.0 | |
2014 — Недоступно Резюме: нет абстрактного текста | Оригинал | ||
2010 — Недоступно Резюме: нет абстрактного текста | Оригинал | 160мм 240мм | |
2004 — Маркировка Резюме: нет абстрактного текста | Оригинал | ||
2000 — КОД МАРКИРОВКИ SMD 102 Резюме: код smd маркировка регулятора c12 маркировка smd код маркировки SMD jtp SOD106 код маркировки SMD 101 код маркировки SMD 116 код маркировки регулятора smd код маркировки SMD 102 | Оригинал | M3D168 БЗГ03 ДО-214АС ДО-214АС; ОД106) ОД106 КОД МАРКИРОВКИ SMD 102 смд код маркировка с12 smd маркировка регулятора КОД МАРКИРОВКИ SMD jtp СОД106 КОД МАРКИРОВКИ SMD 101 КОД МАРКИРОВКИ SMD 116 маркировка смд регулятора Каталог SMD MARKING CODE Маркировка стабилитрона SMD код 102 | |
2004 — КЛТ20 Реферат: k1648 klt22 KEL32 MC100 HEP64 KLT21 LP17 KEP32 HEP139 | Оригинал | И8002/Д КЛТ20 к1648 клт22 КЕЛ32 МС100 HEP64 КЛТ21 LP17 КЭП32 HEP139 | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»> Предыдущий
1
2
3
…
23
24
25
Далее
Помогите с маркировкой конденсаторов (фото прилагается)
scob8000
Участник
#1
#1
Привет всем! У меня есть два усилителя MTX класса D, которые я собираюсь отремонтировать.
Я пытаюсь идентифицировать несколько конденсаторов.
Я не уверен, что цифра 7 — это цифра 7 или какой-то логотип компании.
Несколько их маркировок сверху:
7 1N0J 100
7 100NJ100
Рисовал картинка может поможет.
[IMGDEAD]http://post.mach-five.com/posted/1/pfcap.jpg[/IMGDEAD]
Список соединений
Экс-модератор
#2
#2
Вы смотрите на конденсатор емкостью 100 нФ (нанофарад) 100 В.
«7» скорее всего не семерка, а логотип.
/ Хьюго
scob8000
Участник
#3
#3
Спасибо за ответ!
100 н имеет смысл для 100 нанофарад.
Некоторые поисковые запросы наводят меня на мысль, что J — это допуск? 5%
Следуя этому соглашению, я все еще в тупике от 1N0J. Является ли ноль каким-то множителем, из-за которого 1 означает одну нанофарад?
Вот один из результатов моего поиска, не уверен, иду ли я в правильном направлении или нет.
эс44
Участник
#4
#4
Посмотрите на «n» как на точку или иначе: Если бы было написано 1n5, то это был бы конденсатор емкостью 1,5 нФ. Продолжайте по этой линии, если хотите… 2n2, 4n7 и т. д.
С наилучшими пожеланиями
Эббе
пойнтон
Участник
#5
#5
‘7’ больше похожа на курсивную ‘T’
Еще одно фото может помочь.
Энди
Список соединений
Бывший модератор
#6
#6
Scoob,
Каждый тип — пленочный, керамический, электролитический, SMD — имеет свой собственный код или стандарт для маркировки деталей.
Посмотрите здесь, и вы узнаете больше об этом.
J действительно 5%.
Ваш 1N0 будет для меня 1 нФ. В сомнениях я всегда измеряю.
/ Хьюго
scob8000
Член
#7
#7
Большое спасибо.
Перед тем, как отправить сообщение, я нашел один сайт, на котором N упоминается как десятичная дробь, но что меня сбило с толку, так это то, что они ставили нуль в конце 1nf, а не 100nf.
Кажется, я составил список деталей и готов к заказу.
Еще раз спасибо
эс44
Участник
#8
#8
scob8000 сказал:
Перед тем, как отправить сообщение, я нашел один сайт, который называл N десятичной дробью, но что меня сбило с толку, так это то, что они ставили нуль в конце 1nf, а не 100nf.
Еще раз спасибоНажмите, чтобы развернуть…
Это потому, что вы не увидите конденсатор емкостью 100,5 нФ, такой способ маркировки конденсаторов сначала начинается с <10 нФ (по крайней мере, те, которые я видел), после 10 н десятичная дробь бесполезна.
Вы правы, там джунгли
С уважением
Эббе
scob8000
Участник
#9
#9
Почему я все время ставлю этот вопрос в тупик.
. Вот еще один..
.047K100
Это 0,047 нанофарад или 0,047 пикофарад?
Я получаю К100 (10%, 100 вольт)
[IMGDEAD]http://post.mach-five.com/posted/1/orioncap.jpg[/IMGDEAD]
эс44
Участник
#10
#10
scob8000 сказал:
Почему я все время теряюсь на этом.
.047K100
Это 0,047 нанофарад или 0,047 пикофарад?
У меня K100 (10%, 100 вольт)
Нажмите, чтобы развернуть…
. Вот еще один.. Это 0,047 мкФ или 47 нФ.
С уважением
Эббе
scob8000
Участник
#11
Итак, я думаю, можно с уверенностью предположить, если не указано иное, что значение находится в нФ?
Эти чертовы компании и их разные обозначения! Большое спасибо!
СИ
Бывший модератор
#12
#12
Нет, обычно это мкФ или пФ.
Я никогда не припомню, чтобы видел колпачок, помеченный nF, хотя ваш первый колпачок явно помечен таким образом.
Буква K указывает на тип диэлектрика.
СИ
Бывший модератор
№13
№13
Ах, да, и чтобы еще больше запутать, C27 помечен в пФ. 104 означает 100000 пФ, или 100 нФ, или 0,1 мкФ.
Массимо
Участник
№14
№14
SY сказал:
Буква K указывает на тип диэлектрика.
Нажмите, чтобы развернуть…
Нет, одна буква после значения всегда соответствует допуску
(M=20% K=10% J=5% F=2%)
КП, КС, МКП, МКТ, МКС, МКС и т. д. указывают тип диэлектрика
СИ
Бывший модератор
№15
№15
Исправляюсь.
scob8000
Участник
№16
№16
Очень рад, что не угадал.
Мой Fluke измеряет емкость, но я предполагаю, что для ее измерения потребуется снять хороший колпачок.
джиттер
Участник
# 17
# 17
scob8000 сказал:
Следуя этому соглашению, я все еще в тупике от 1N0J. Является ли ноль каким-то множителем, из-за которого 1 означает одну нанофарад?
Нажмите, чтобы развернуть.
.. Нет, это как-то связано со значащими цифрами (здесь N — «множитель»). Подразумевается, что чем больше цифр вы видите, тем точнее устройство.
напр. резистор, обозначенный как 1k, менее точен, чем 1k0.
scob8000 сказал:
Очень рад, что не угадал.
Мой Fluke измеряет емкость, но я предполагаю, что для ее измерения потребуется снять хороший колпачок.
Нажмите, чтобы развернуть…
Да, вам нужно сначала снять его с печатной платы. Также обратите внимание на емкость выводов вашего мультиметра, особенно. с небольшим пределом стоимости. Емкость в несколько пФ не окажет существенного влияния на измерение, если вы проверяете конденсатор емкостью 1 мкФ, но представьте, что вы пытаетесь измерить емкость всего 1 пФ (при условии, что ваш Fluke может измерять точно в этом низком диапазоне).
.
без примесей
Участник
# 18
# 18
Массимо сказал:
Нет, одна буква после значения всегда означает допуск
(M=20% K=10% J=5% F=2%)KP, KS, MKP, MKT, MKS, MKC и т. д. указывают на диэлектрик тип
Нажмите, чтобы развернуть.
.. На самом деле я думаю, что F=1%
G=2%
H=3% или 2,5% <-- я думаю.
3getuner
Участник
# 19
# 19
Где взять эту деталь.
Я искал везде, пожалуйста, помогите.
Элви
Участник
