Конденсатор 100n это сколько

Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать электрическую энергию и так же быстро ее отдавать. Основной параметр конденсатора – это его емкость (C). Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление. Постоянный ток конденсатор не пропускает.

Как и резисторы, конденсаторы бывают постоянной емкости и переменной емкости. Применение конденсаторы находят в колебательных контурах, различных фильтрах, для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.

Основная единица измерения емкости – фарад (Ф) – это очень большая величина, которая на практике не применяется. В электронике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ). 1 мкФ равен одной миллионной доле фарада, а 1 пФ – одной миллионной доле микрофарада.

Обозначение конденсатора на схеме

На электрических принципиальных схемах конденсатор отображается в виде двух параллельных линий символизирующих его основные части: две обкладки и диэлектрик между ними. Возле обозначения конденсатора обычно указывают его номинальную емкость, а иногда его номинальное напряжение.

Номинальное напряжение – значение напряжения указанное на корпусе конденсатора, при котором гарантируется нормальная работа в течение всего срока службы конденсатора. Если напряжение в цепи будет превышать номинальное напряжение конденсатора, то он быстро выйдет из строя, может даже взорваться. Рекомендуется ставить конденсаторы с запасом по напряжению, например: в цепи напряжение 9 вольт – нужно ставить конденсатор с номинальным напряжением 16 вольт или больше.

Электролитические конденсаторы

Для работы в диапазоне звуковых частот, а так же для фильтрации выпрямленных напряжений питания, необходимы конденсаторы большой емкости. Называются такие конденсаторы – электролитическими. В отличие от других типов электролитические конденсаторы полярны, это значит, что их можно включать только в цепи постоянного или пульсирующего напряжения и только в той полярности, которая указана на корпусе конденсатора. Не выполнение этого условия приводит к выходу конденсатора из строя, что часто сопровождается взрывом.

Температурный коэффициент емкости конденсатора (ТКЕ)

ТКЕ показывает относительное изменение емкости при изменении температуры на один градус. ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения на корпусе.

Маркировка конденсаторов

Емкость от 0 до 9999 пФ может быть указана без обозначения единицы измерения:

22 = 22p = 22П = 22пФ

Если емкость меньше 10пФ, то обозначение может быть таким:

Так же конденсаторы маркируют в нанофарадах (нФ), 1 нанофарад равен 1000пФ и микрофарадах (мкФ):

10n = 10Н = 10нФ = 0,01мкФ = 10000пФ

Н18 = 0,18нФ = 180пФ

1n0 = 1Н0 = 1нФ = 1000пФ

330Н = 330n = М33 = m33 = 330нФ = 0,33мкФ = 330000пФ

100Н = 100n = М10 = m10 = 100нФ = 0,1мкФ = 100000пФ

1Н5 = 1n5 = 1,5нФ = 1500пФ

4n7 = 4Н7 = 0,0047мкФ = 4700пФ

Цифровая маркировка конденсаторов

Если код трехзначный, то первые две цифры обозначают значение, третья – количество нулей, результат в пикофарадах.

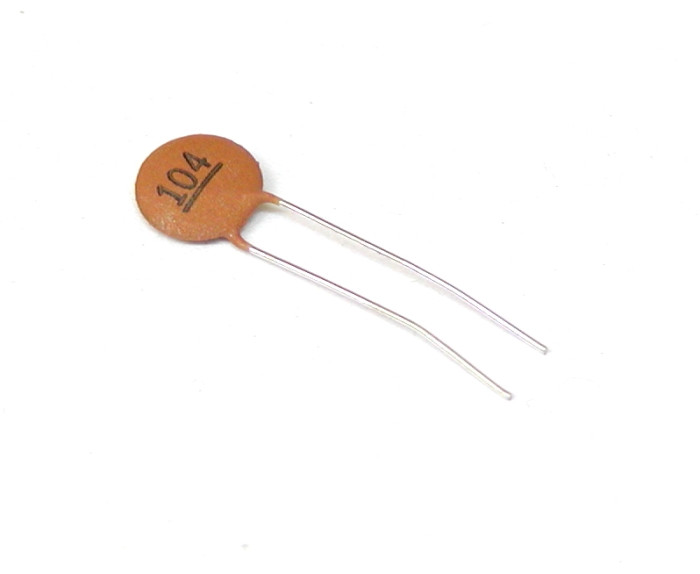

Например: код 104, к первым двум цифрам приписываем четыре нуля, получаем 100000пФ = 100нФ = 0,1мкФ.

Если код четырехзначный, то первые три цифры обозначают значение, четвертая – количество нулей, результат тоже в пикофарадах.

4722 = 47200пФ = 47,2нФ

Параллельное соединение конденсаторов

Емкость конденсаторов при параллельном соединении складывается.

Последовательное соединение конденсаторов

Общая емкость конденсаторов при последовательном соединении рассчитывается по формуле:

Если последовательно соединены два конденсатора:

Если последовательно соединены два одинаковых конденсатора, то общая емкость равна половине емкости одного из них.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1. 0пФ).

кодпикофарады, пФ, pFнанофарады, нФ, nFмикрофарады, мкФ, μF
1091.0 пФ
1591.5 пФ
2292.2 пФ
3393.3 пФ
4794.7 пФ
6896.8 пФ
10010 пФ0.01 нФ
15015 пФ0.015 нФ
22022 пФ0.022 нФ
33033 пФ0.033 нФ
47047 пФ0.047 нФ
68068 пФ0.068 нФ
101100 пФ0. 1 нФ
151150 пФ0.15 нФ
221220 пФ0.22 нФ
331330 пФ0.33 нФ
471470 пФ0.47 нФ
681680 пФ0.68 нФ
1021000 пФ1 нФ
1521500 пФ1.5 нФ
2222200 пФ2.2 нФ
3323300 пФ3.3 нФ
4724700 пФ4.7 нФ
6826800 пФ6.8 нФ
10310000 пФ10 нФ0.01 мкФ
153 15000 пФ15 нФ0. 015 мкФ
223 22000 пФ22 нФ0.022 мкФ
333 33000 пФ33 нФ0.033 мкФ
473 47000 пФ47 нФ0.047 мкФ
683 68000 пФ68 нФ0.068 мкФ
104100000 пФ100 нФ0.1 мкФ
154150000 пФ150 нФ0.15 мкФ
224220000 пФ220 нФ0.22 мкФ
334330000 пФ330 нФ0.33 мкФ
474470000 пФ470 нФ0.47 мкФ
684680000 пФ680 нФ0. 68 мкФ
1051000000 пФ1000 нФ1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировказначениемаркировказначениемаркировказначениемаркировказначение
A1.0J2.2S4. 7a2.5
B1.1K2.4T5.1b3.5
C1.2L2.7U5.6d4.0
D1.3M3.0V6.2e4.5
E1.5N3.3W6.8f5.0
F1.6P3.6X7.5m6.0
G1.8Q3.9Y8. 2n7.0
H2.0R4.3Z9.1t8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

букваeGJACDEVH (T для танталовых)
напряжение2,5 В4 В6,3 В10 В16 В20 В25 В35 В50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

КодЕмкость [пФ]Емкость [нФ]Емкость [мкФ]
1091,00,0010,000001
1591,50,00150,000001
2292,20,00220,000001
3393,30,00330,000001
4794,70,00470,000001
6896,80,00680,000001
100*100,010,00001
150150,0150,000015
220220,0220,000022
330330,0330,000033
470470,0470,000047
680680,0680,000068
1011000,10,0001
1511500,150,00015
2212200,220,00022
3313300,330,00033
4714700,470,00047
6816800,680,00068
10210001,00,001
15215001,50,0015
22222002,20,0022
33233003,30,0033
47247004,70,0047
68268006,80,0068
10310000100,01
15315000150,015
22322000220,022
33333000330,033
47347000470,047
68368000680,068
1041000001000,1
1541500001500,15
2242200002200,22
3343300003300,33
4744700004700,47
6846800006800,68
105100000010001,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

КодЕмкость[пФ]Емкость[нФ]Емкость[мкФ]
16221620016,20,0162
47534750004750,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

КодЕмкость [мкФ]
R10,1
R470,47
11,0
4R74,7
1010
100100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

КодЕмкость
p100,1 пФ
Ip51,5 пФ
332p332 пФ
1НО или 1nО1,0 нФ
15Н или 15n15 нФ
33h3 или 33n233,2 нФ
590H или 590n590 нФ
m150,15мкФ
1m51,5 мкФ
33m233,2 мкФ
330m330 мкФ
1mO1 мФ или 1000 мкФ
10m10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

КодЕмкость [мкФ]Напряжение [В]
А61,016/35
А7104
АА71010
АЕ71510
AJ62,210
AJ72210
AN63,310
AN73310
AS64,710
AW66,810
СА71016
СЕ61,516
СЕ71516
CJ62,216
CN63,316
CS64,716
CW66,816
DA61,020
DA71020
DE61,520
DJ62,220
DN63,320
DS64,720
DW66,820
Е61,510/25
ЕА61,025
ЕЕ61,525
EJ62,225
EN63,325
ES64,725
EW50,6825
GA7104
GE7154
GJ7224
GN7334
GS64,74
GS7474
GW66,84
GW7684
J62,26,3/7/20
JA7106,3/7
JE7156,3/7
JJ7226,3/7
JN63,36,3/7
JN7336,3/7
JS64,76,3/7
JS7476,3/7
JW66,86,3/7
N50,3335
N63,34/16
S50,4725/35
VA61,035
VE61,535
VJ62,235
VN63,335
VS50,4735
VW50,6835
W50,6820/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).

При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).

При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой ис­пользуется буква R : R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).

После обозначения емкости может быть нанесен буквенный символ, обозначаю­ щий допустимое отклонение емкости конденсатора в соответствии с табл. 2.4.

Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами

Пикофарады ( пФ ; pF)

Нанофарады ( нФ ; nF)

КОД

Емкость

Пикофарады ( пф ; pF)

Нанофарады ( нФ ; nF)

Микрофарады ( мкФ ; mF)

Код

Емкость

Пикофарады ( пФ ; pF)

Нанофарады ( нФ ; nF)

Микрофарады ( мкФ

ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
(10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
(«М» или « N »), близким к нулю («МП») или ненормированным («Н»).

Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO , X 7 R , Z 5 U , Y 5 V и другие. Диэлектрик группы NPO ( COG ) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильно­стью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовлен­ ные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X 7 R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.

Диэлектрики групп Z 5 U и Y 5 V имеют очень высокую диэлектрическую проница­ емость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X 7 R и Z 5 U используются в цепях общего назначения.

Радиодетали, приборы, диски, литература почтой.

Скачать бесплатно схемы,электронные книги (ebook) по радиоэлектронике, схемы для начинающих, радиотехника для начинающих схемы ТВ бесплатно, схемы управления, радиоустройств
блоков питания, схемы усилителей мощности.
Справочники радиолюбителя, справочники микросхемы
справочники электронных компонентов – диоды, тиристоры, транзисторы, конденсаторы, datasheet электронных компонентов.

Справочники и учебный материал (бесплатно)

100n это сколько мкф

Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать электрическую энергию и так же быстро ее отдавать. Основной параметр конденсатора — это его емкость C. Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление. Постоянный ток конденсатор не пропускает.




Поиск данных по Вашему запросу:

100n это сколько мкф

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Кодовая, цифровая маркировка конденсаторов
  • Пленочные конденсаторы К73-9 (CL11)
  • Форумы сайта «Отечественная радиотехника 20 века»
  • Таблица значений конденсаторов, маркировка
  • Конденсатор на 0.1 мкф маркировка. Советские бумажные конденсаторы
  • Маркировка конденсаторов
  • Измеритель емкости конденсаторов от 1пФ до 470 мкФ.
  • Please turn JavaScript on and reload the page.
  • Коды напряжения конденсаторов
  • Конденсатор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пусковые конденсаторы МБГВ 100 мкФ 1000 В (обзор)

Кодовая, цифровая маркировка конденсаторов



By Calligraff , November 19, in Радиоэлементы. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.

Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур.

А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне. Читать статью. Может обозначаться без указания размерности. Все остальное обозначается nF, uF, mF,F. C резисторами такая же картина — Омы не обозначаются.

STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT.

Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства. До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. Лучше всего придерживаться ГОСТ 2.

Правила выполнения электрических схем», п. К сожалению не всегда нужные схемы в инете выполняются по госту. Не вводите его в заблуждение. Он и так еле на плаву. You can post now and register later. If you have an account, sign in now to post with your account.

Note: Your post will require moderator approval before it will be visible. Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL. Радиоэлементы Search In. All Activity Home Вопрос-Ответ. Recommended Posts. Posted November 19, edited. Доброго времени суток.

Собираю контроллер и на схеме указан конденсатор C1 с номиналом Все бы ничего, но вот непонятно для меня чего? Подскажите пожалуйста. Картинка прикреплена. Ранее, в СССР со схемами, все понятно было, а теперь Edited November 19, by Calligraff. Share this post Link to post Share on other sites.

Студенческое спонсорство. Posted November 19, ОК, пФ. Edited November 19, by Vascom. Тогда значение «0. STM32G0 — средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы.

Это может быть 0. Производство печатных плат До 48 слоев. Не понимаю логики.. Если целое число — это пикофарады. Если дробное число — это микрофарады. Но конечно могут быть и исключения, если схемы кривые. Просто числа — пикофарады. Числа с десятичными запятыми — микрофарады. Posted September 17, Join the conversation You can post now and register later. Reply to this topic Go To Topic Listing. Announcements Прочитайте перед созданием темы!

Или кардинально — выбрось этот бак и установи электронное реле давления. Я смогу вам помочь, если вы скажете, как определить что данное включение является первым. Не включается муз. Попытался запустить основной БП таким образом и ничего. Если придется покупать и есть выбор- материал кольца применил бы Получается сама высоковольтная всегда под напряжением и отключать и включать путем подачи питания на шимку? Sign In Sign Up.

Пленочные конденсаторы К73-9 (CL11)

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания.

Перевод единиц измерения микрофарад — пикофарад (мкФ—пФ). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр.

Форумы сайта «Отечественная радиотехника 20 века»

Измерение емкости куметром измеритель добротности Как можно измерить емкость примерно на пФ незная этого значения , куметром на ВЧ? Маркировка емкости конденсаторов На схеме обозначена емкость конденсатора 0. Чем мерить емкости конденсаторов на платах? Доброй ночи. Возник вопрос, чем лучше мерить емкость конденсаторов на платах. Видел специальные Расчет емкости конденсаторов Доброго веремни суток!! Не могли бы подсказать по какому принципу выбирается емкость Дано натуральное число n, действительные положительные числа С1, С2,.

Таблица значений конденсаторов, маркировка

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре. Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению. При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

Первые две цифры указывают на значение емкости в пикофарадах пф , последняя — количество нулей.

Конденсатор на 0.1 мкф маркировка. Советские бумажные конденсаторы

Всем доброго времени суток. R9 82kи т. Андрй уже всё разжевал, поэтому я ограничусь вопросом: как плату сделал не зная параметров, а следовательно, размеров, деталей? Они ж могут и не подойти по месту. На будущее так же обзаведись макетной платой.

Маркировка конденсаторов

В этой статье: Маркировка больших конденсаторов Интерпретация маркировки конденсаторов 23 Источники. Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке по сравнению с описываемым в этой статье.

Основной параметр конденсатора – это его емкость (C). Важным свойством Н = n = М10 = m10 = нФ = 0,1мкФ = пФ . Цифра — показатель степени(указывает сколько нулей необходимо добавить к мантиссе).

Измеритель емкости конденсаторов от 1пФ до 470 мкФ.

100n это сколько мкф

Форумы сайта «Отечественная радиотехника 20 века». Предыдущее посещение: Вт окт 08, am Текущее время: Вт окт 08, am. Сайт «Отечественная радиотехника 20 века» Доска объявлений Активные темы доски объявлений. Добавлено: Пн окт 26, pm.

Please turn JavaScript on and reload the page.

Маркировка конденсаторов. Маркировка тремя цифрами. В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Маркировка четырьмя цифрами.

By Calligraff , November 19, in Радиоэлементы.

Коды напряжения конденсаторов

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Люди нуна помощь! В схеме преведенной ниже, номиналы конденсаторов обозначены както странно. Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Конденсаторы.

Конденсатор

Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать и так же быстро ее отдавать. Основной параметр конденсатора — это его емкость C. Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление.



Точка NCERT | Знаменитости Net Worth, Biography Wikipedia

Ответ

Конденсатор номиналом в сто нанофарад обозначается символом 100nF или просто 100n. Его можно обозначить цифрой 0,1. (имеется в виду 0,1 мкФ, что составляет 100 нФ). В качестве альтернативы это может быть обозначено как 104, что означает десять и четыре нуля: 100000 пФ, что эквивалентно одной сотой фарад. Конденсатор номиналом двадцать два пикофарад обозначается буквами 22пФ или 22п.



Также поймите, что означает единица измерения емкости (мкФ) в конденсаторе.

Ответ дан 17 августа 2018 г. Автор имеет 61 ответ и имеет 69,3 тыс. просмотров своих ответов. мкФ — это сокращение от микрофарад. Фарада — это единица измерения емкости, и, поскольку это очень большая единица, для ее измерения используются более мелкие единицы, такие как микрофарад, нанофарад и пикофарад.



Кроме того, что именно означает термин «1000 мкФ» в конденсаторе?

Микрофарад (сокращенно F) — единица измерения емкости, равная 0,000001 (10 в -6-й степени) фарад. Он также известен как 0,000001 фарад. Микрофарад – это единица измерения емкости со скромным значением. При работе с радиочастотами (РЧ) часто используется меньшая единица измерения, известная как пикофарад (пФ). Эта единица эквивалентна . 000000000001 (10-12) градусов по Фаренгейту.



Что такое конденсатор 100 мкФ, кроме того, что было сказано?

Электролитические развязывающие конденсаторы емкостью 100 мкФ и напряжением 25 В. Эти конденсаторы можно использовать в качестве превосходных ограничителей переходных процессов и перенапряжений. Установите его между силовыми и заземляющими соединениями вашего проекта, чтобы гарантировать бесперебойную подачу электричества. Радиальные электролитические конденсаторы высшего качества.



Что такое конденсатор 2n2 и как он работает?

Трехразрядный калькулятор конденсаторов доступен онлайн. Трехзначный код конденсатора 2n2 обозначает две нанофарад емкости, или, другими словами, две нанофарад емкости.



Было найдено 38 связанных вопросов и ответов.



Можно ли заменить конденсатор на более низкое значение мкФ?

Есть два ответа. Да, это выполнимо, если у вас есть соответствующие знания и инструменты. Да, это без риска. С точки зрения безопасности единственное, что имеет значение, — это номинальное напряжение: если вы используете напряжение, превышающее максимальное, вы рискуете взорвать колпачок.



Можно ли заменить конденсатор конденсатором с большим номиналом в мкФ?

Обычно всегда можно заменить конденсатор конденсатором с более высоким номинальным напряжением. Это ограничивающий фактор конденсатора, обусловленный выбранными изготовителем напряжениями пробоя диэлектрика. Становится немного сложнее изменять емкость.



Что означает значение 50 мкФ на конденсаторе?

Согласно техническим определениям, буквы «мфд» и «мкФ» обозначают соответственно миллиФарад и микроФарад, что на два порядка меньше. Вот тут и начинается непонимание. Некоторые производители конденсаторов в прошлом использовали единицу измерения «мкФ» вместо единицы «мкФ» на своих конденсаторах.



Можно ли заменить пусковой конденсатор конденсатором с большим номиналом в мкФ?

Имейте в виду, что, как правило, пусковые конденсаторы электродвигателя могут быть заменены конденсаторами с номиналом в микрофарадах или мфд, который равен или на 20 % больше в мФ, чем исходный конденсатор, обслуживающий двигатель, в зависимости от в приложении. Номинальное напряжение нового конденсатора должно быть равно или выше, чем номинальное напряжение исходного конденсатора.



Как лучше всего узнать, находится ли конденсатор в отличном состоянии?

С помощью мультиметра можно проверить сопротивление конденсатора, установив измеритель на любое значение в диапазоне от 10 кОм до 1 мОм. Подсоедините выводы счетчика к соответствующим выводам на конденсаторе, при этом красный провод подключается к положительному, а черный к отрицательному. Счетчик должен начинаться с нуля и постепенно увеличивать значение по мере приближения к бесконечности.



Можно ли использовать конденсатор на 50 В вместо конденсатора на 25 В?

Есть два ответа. Скорее всего, да: в идеале вы должны заменить конденсатор на тот, который имеет ту же номинальную емкость, что и оригинал, и максимальное номинальное напряжение, равное или превышающее исходный. Вы всегда можете использовать конденсатор с более высоким номинальным напряжением в цепи, которая изначально предназначалась для использования конденсатора с более низким номинальным напряжением, и наоборот.



Что означает число 25 70 21 на конденсаторе?

Примеры: 55/100/56, 40/85/21, 40/105/21, 40/100/56, -25/70/21, 40/100/56, 40/100/56, 40/85 /21, 40/105/21, 40/100/56 и 40/100/56. Эти коды вместе называются климатической категорией и описывают климатические условия, которые могут существовать во время работы конденсатора. Емкость, номинальное напряжение и упаковка не описаны, как и другие характеристики конденсатора.



Можно ли в этой ситуации использовать конденсатор с более высоким напряжением?

Конденсаторы с более высоким номинальным напряжением, как правило, не являются проблемой, и в большинстве случаев это действительно так. Конденсаторы, рассчитанные на большее напряжение, часто находятся в банках большего размера, что приводит к уменьшению ESR. В результате в некоторых случаях ESR может упасть ниже безопасного порога, что приведет к нестабильности линейного регулятора.



Можно ли использовать конденсатор на 50 В вместо конденсатора на 25 В?

Да, в большинстве случаев безопасно использовать конденсатор на 63 В вместо конденсатора на 25 В. При выборе конденсатора обычно лучше выбрать конденсатор с большим номинальным напряжением (хотя он может быть физически больше и дороже).



Какая сторона конденсатора положительная?

Отрицательный штифт на крышке часто обозначается знаком «-» на крышке и/или цветной полосой по всей длине контейнера. У них также может быть более длинная положительная ветвь, чем у других. Ниже показаны электролитический конденсатор емкостью 10 Ф (слева) и емкостью 1 мФ, каждый из которых имеет знак тире, обозначающий отрицательную ветвь, а также более длинную положительную ветвь, обозначающую положительную ветвь.



Как графически изображается конденсатор?

Часто используются два символа конденсатора. Разница между двумя символами заключается в том, что один указывает на поляризованный конденсатор (часто электролитический или танталовый), а другой — на неполяризованный конденсатор. В каждом случае имеется по две клеммы, которые входят перпендикулярно в пластины, к которым они подключены. Конденсатор поляризован, если на символе есть одна изогнутая пластина и нет других изогнутых пластин.



Что такое конденсатор на десять микрофарад?

Что касается конденсаторов микро-, нано- и пико-Фарад, то они наиболее часто используются в электротехнике. Примеры: Конденсатор емкостью десять микрофарад обозначается символами 10F или 10uF. Конденсатор емкостью сто нанофарад обозначается символом 100нФ или просто 100н. Его можно обозначить цифрой 0,1. (имеется в виду 0,1 мкФ, что составляет 100 нФ).



Как правильно использовать конденсатор?

Возможны четыре ответа. Сглаживание источника питания — это термин, который относится к сглаживанию источника питания. Это наиболее простое и широко используемое применение конденсатора. Сроки. Когда вы подаете электричество на конденсатор через резистор, потребуется некоторое время, чтобы он полностью зарядился. Фильтрация. Постоянный ток передается через конденсатор, который заряжается, а затем предотвращает прохождение тока через конденсатор.



Каково назначение конденсатора?

Конденсатор: его работа состоит в том, чтобы накапливать электрическую энергию, а затем высвобождать эту энергию обратно в цепь, когда она требует этого. Другими словами, он одновременно заряжает и разряжает электрический заряд, накопленный в устройстве. В дополнение к этому, следующие функции конденсатора: Он предотвращает прохождение постоянного тока, позволяя протекать переменному току.

от 1 нФ до 100 нФ | Конденсаторы

Нажимайте кнопки, чтобы отсортировать таблицу по возрастанию, убыванию или выключению. Отфильтруйте, щелкнув и перетащив или щелкнув, удерживая клавишу Ctrl, чтобы выбрать несколько элементов.

5

167

616nF

5

17168

168

. 0168

9015 TANTALE

5

0168

96nF

. 0168

125L Series

Enlarge Capacitors, Fixed Ceramic, Singlelayer EMI Suppression Capacitor, Ceramic Disc, Class X1, 400 VAC, Class Y4, 125 VAC 125 Radial 1 нФ 50 нФ

125L Series

Enlarge Capacitors, Fixed Ceramic, Singlelayer EMI Suppression Capacitor, Ceramic Disc, Class X1, 400 VAC, Class Y4, 125 VAC 400 Radial 1 nF 50 нФ

150D

Увеличить Конденсаторы фиксированные Танталовые, твердые0168

100 Through-hole, axial 33 nF 33 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 100 через лунку, осевой 39 NF 39 NF

150D

165

150D

170165

170168

165

0168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 100 Through-hole, axial 47 nF 47 nF

150D

Enlarge конденсаторы, фиксированный Tantalum, Solid Solid-Electryte Tantalex ™, герметично-засеиваемые, аксиальные лиды 100 через Hole, Axial 100 через Hole, Axial 100 через Hole, Axial через Hole, Axial через HOLE. 0168

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 100 Through-hole, axial 68 NF 68 NF

150D

Enlarge-lemale-leclemale 9016.0168

100 Through-hole, axial 82 nF 82 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 100 через отверстие, осевая 100 NF 100 NF

150d 9000

165

16. 0168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 27 nF 27 nF

150D

Enlarge конденсаторы, фиксированный Tantalum, Solid Solid-Electryte Tantalex ™, герметично-засеиваемые, аксиальные лиды 125 по холлу 125 через хол.0168

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 39 NF 39 NF

150D

Enlarge-lemale

Tyrantalallalal, SolidElceally

-lemale

TrantalAlal, SolidElceLy

. 0168

125 Through-hole, axial 47 nF 47 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 125 через отверстие, Axial 56 NF 56 NF

150D

170168
.0168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 68 nF 68 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 82 nF 82 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 100 NF 100 NF

150D

Enlarge, фиксированный солидный солильный, сплошной, сплошной, сплошной, сплошной, сплошной, сплошной, сплошной, сплошной, Tantalal, SolideLyal. 0168

20 Through-hole, axial 33 nF 33 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 20 через отверстие, осевая 39 NF 39 NF

150D

165

150D

170165

170168

165

0168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 20 Through-hole, axial 47 nF 47 nF

150D

Enlarge Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с осевыми выводами 20 Сквозное отверстие, осевое 56 560168

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 20 Through-hole, axial 68 NF 68 NF

150D

Enlarge-lemale-leclemale 9016. 0168

20 Through-hole, axial 82 nF 82 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 20 через отверстие, осевая 100 NF 100 NF

150D

165

16.0168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 33 nF 33 nF

150D

Enlarge Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с осевыми выводами 35 Сквозное отверстие, осевое 5 396n8

39 0nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 47 nF 47 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 56 nF 56 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 35 через отверстие, Axial 68 NF 68 NF

150D

170168. 0168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 82 nF 82 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 100 nF 100 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 50 Through-hole, axial 56 NF 56 NF

150D

Enlarge-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemally-lemally 50 Through-hole, axial 68 nF 68 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 50 через отверстие, осевая 82 NF 82 NF

150D

165

150D

170165

170168

165

0168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 50 Through-hole, axial 100 nF 100 nF

150D

Enlarge Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с осевыми выводами 60 Сквозное отверстие, осевое 1000165 100 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 75 Through-hole, axial 33 NF 33 NF

150D

Расширение CAPACITORS, FIXIL. 0168

75 Through-hole, axial 39 nF 39 nF

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically- Запечатанный, осевой лист 75 через лунку, осевой 47 NF 47 NF

150D

17165

1770168

Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 75 Through-hole, axial 56 nF 56 nF

150D

Enlarge Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с аксиальными выводами 75 Сквозное отверстие, аксиальное 8165 68 n0168

150D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 75 Through-hole, axial 82 NF 82 NF

150D

Enlarge-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemale-lemally 75 Through-hole, axial 100 nF 100 nF

173D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors Axial-Leaded , Molded-Case 35 Through-hole, axial 100 nF 100 nF

173D

Enlarge Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors Axial-Leaded, Molded-Case 50 Through-hole, axial 100 nF 100 nF

194D

Enlarge Конденсаторы, фиксированные Танталовые, твердые Твердотельные танталовые чип-конденсаторы Tantamount™, с конформным покрытием 25 SMD, с конформным покрытием 100 нФ 9 100 8 нФ0164

194D

Enlarge Capacitors, Fixed Tantalum, Solid Solid Tantalum Chip Capacitors Tantamount™, Conformal Coated 35 SMD, conformal coated 100 nF 100 nF

194D

Увеличить Конденсаторы фиксированные Танталовые твердотельные Твердотельные танталовые конденсаторы Tantamount™ с конформным покрытием 50 SMD, conformal coated 100 nF 100 nF

195D

Enlarge Capacitors, Fixed Tantalum, Solid Solid Tantalum Chip Capacitors Tantamount™, Conformal Coated 35 SMD, конформный покрытый покрытие 100 NF 100 NF

95D

Evlarge.

Top
