Дымовой колпак на трубу дымохода: для чего нужен и как установить

Дымовой колпак – это не просто элемент декора, а функциональная часть дымохода, выполняющая важную задачу в процессе дымоотвода. Грамотный подбор колпака на трубу дымохода способно не только придать зданию более эстетичный вид, но и способствовать повышению эффективности системы отопления.

Для чего нужен грибок на трубу дымохода

Дымовой колпак, который также называют грибок и дефлектор, представляет собой конструкцию по внешним признакам напоминающую зонт или козырек. Как правило, конструкция изготавливается из нержавеющего металла и устанавливается на оголовок дымоотводной трубы. Основная задача данного приспособления – защита дымохода от попадания грязи, пыли, листьев и прочих загрязнений.

Устройство дымового колпака

Стандартная конструкция дефлектора состоит из следующих конструктивных элементов:

• фартук – передняя часть конструкции, защищающая оголовок трубы от осадков; благодаря данному элементу возрастает срок службы грибка, предотвращается порча кирпича дымохода и возникновение коррозии на стенах трубы;
• зонт – защитный элемент в форме пирамиды, конуса, полукруга или более сложных конфигураций, предотвращает попадание осадков и загрязнений внутрь трубы;
• кронштейны – стальные пласты, фиксирующие козырек и фартук, количество кронштейнов зависит от особенностей дымохода и тяжести зонта.

Обратите внимание: Иногда в конструкции дефлекторов встречаются дополнительные элементы, вроде геральдики, фигур птиц и зверей, но они имеют сугубо декоративный характер и не выполняют никаких рабочих функций.

Подобная конструкция касается классических грибков, но сегодня на рынке можно встретить и более сложные модели.

Как работает дефлектор на дымоходе

Использование дефлектора не только защищает дымоход от грязи и инородных предметов, но и способствует оптимизации тяги системы отопления.

Подобная функция достигается следующим образом:

• поток воздушных масс врезается в стенки верхнего цилиндра, тем самым огибая его со всех сторон;
• передвинувшись по стенкам цилиндра, воздух перемещается кверху, как раз в этот момент осуществляется выкачка канального смога;
• интенсивность передвижения воздушного потока усиливается, после чего в верхней части трубы появляется зона сниженного давления, в которую устремляется выкачанный смог;
• при условии, что движение ветра находится в вертикальном положении или под определенным углом, воздух пробирается в верхнюю часть цилиндра посредством щели, затем подсасывают продукты газообразования в дымоход.

Виды колпаков на дымоходы

Современный рынок предлагает бесчисленное множество моделей дефлекторов различных размеров, типов и конструкций, от стандартных стальных до многоуровневых грибков с витиеватым декором.

Подобное разнообразие вызвано внешними и конструктивными различиями дымоходов, требующих неординарных решений для защиты трубы.

Разделение по форме

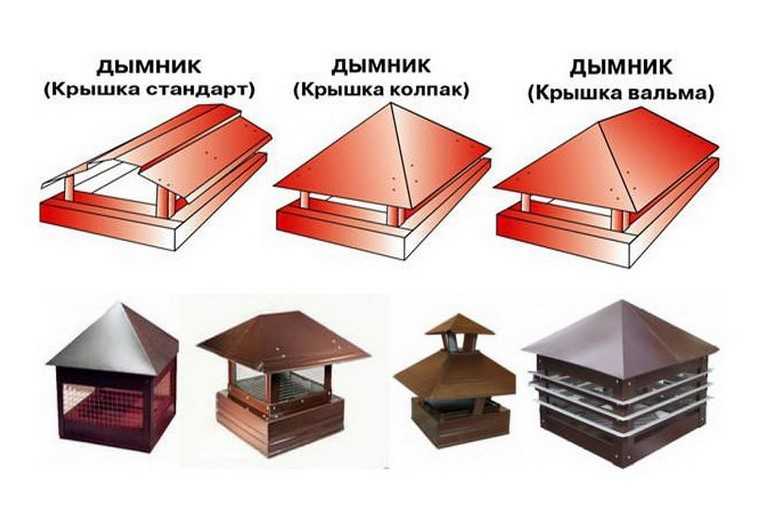

Ассортимент большинства строительных магазинов представлен следующими распространенными формами грибков для дымаря:

• плоская;
• двухскатная;
• шпилеобразная;
• шатровая.

Также подобные конструкции разделяются на виды в зависимости от материала изготовления. Для производства дымоходных колпаков используются: сталь, оцинкованная жесть или сталь (с напылением или без), медный сплав и соединение цинка с титаном.

Разделение по конструкции

Колпаки также различаются по типу конструкции, которая может иметь следующие функциональные элементы:

• крышку для открывания колпака, которая облегчает чистку и обслуживание трубы;
• отверстие вентиляции, благодаря которому продукты газообразования выходят наружу;
• уловитель искр, которым, как правило, оборудуются топливные печи для твердого типа топлива для отопления зданий, чье кровельное покрытие выполнено из горючего материала.

В магазинах вы также можете найти модели колпаков более сложных конфигураций с многоуровневым декором, но такие приборы, как правило, изготавливаются под заказ и подходят только неординарным дымарям.

Какой колпак на дымоход лучше

Выбор подходящего колпака должен опираться на дымоход и его особенности. Важно учесть тип, конструкцию, материал и параметры, а также возврат дымоходной трубы. Для каждой конструкции предполагает установка определенных форм и типов дефлекторов:

• классический квадратный или прямоугольный дымоход из кирпича – обычно оборудуется специальным дефлектором, способных предотвратить образование сажи на стенах и снизить риск образования завихрений, снижающих тягу;
• котлы для топления твердыми типами топлива – оборудуются трубами из керамики или конструкциями с двойной стенкой, отличаются более гладкой поверхностью стенок и наличие встроенного конденсатосборника, что способствует меньшему скоплению грязи копоти; лучшим решением для подобных конструкций станет установка колпака открытого типа, такая форма поможет защитить трубу от загрязнения и осадков, поддержит устойчивость тяги, но не преградит выход продуктов горения;
• котел на газовом топливе или дизеле – в силу принудительной тяги в таких отопительных приборах, рекомендуется установка грибка с открытым соплом, который защитит трубу от попадания пыли и мусора, при этом не усилит тягу.

Колпак для дымохода дома – как выбрать?

При выборе подходящего дымника для дома важно руководствоваться основными особенностями дымаря, а также вашими возможностями и потребностями.

В расчет идут:

• доступный бюджет;
• особенности конструкции системы отопления;
• концепция архитектурного проекта дома и дымаря;
• сложность монтажа.

Не стоит забывать о личных предпочтениях, которые играют не первостепенную, но все же важную роль при покупке. Выбранный колпак должен вам нравиться не только в функциональном плане, но и эстетическом.

Колпак на дымоход своими руками

Большинство домовладельцев предпочитает покупать готовые дымники в специальных магазинах, экономя при этом свое время и силы, но не денежные средства. Данное решение имеет свои преимущества, ведь в таком случае консультант магазина может подобрать колпак за вас и вам ничего не придется для этого делать.

Но, с другой стороны, работники не знают всех нюансов подобного выбора, кроме того они не учитывают индивидуальные особенности вашего дымаря, которые могут иметь существенное значение. Конечно, вы всегда можете заказать индивидуальное изготовление дефлектора по вашим замерам и эскизу, однако такая услуга влетит в копеечку. Простые классические модели дымоходных грибков не нуждаются в особых навыках и инструментах, поэтому их установку вполне можно произвести в домашних условиях без вызова мастера. Для этого понадобится лишь базовый набор инструментов и время.

Необходимые материалы

Для установки стандартного дефлектора понадобится подготовить следующий набор базовых инструментов:

• стальной метр;
• ножницы для резки по металлу;
• электродрель;
• маркер;
• оправки;
• зажим;
• листогиб;
• киянка клиновидного типа;
• молоток.

Кроме того, также важно позаботиться о декоративных и расходных материалах, которые послужат для финишных работ с колпаком.




Стальная пластина, листы металла и картона помогут в установке конструкции, шурупы понадобятся для фиксации колпака, грунтовой материал и краска – для придания грибку эстетической завершенности.

Чертежи колпаков дымоходов

Если ваш выбор пал на классический грибок простой формы из нержавеющего металла, то его вполне можно изготовить самостоятельно. Стандартная толщина листового материла конструкции – 0,6-0,8 мм. Подобная модель дефекатора подходит только для квадратных и прямоугольных дымарей, выполняется в форме пирамиды, которая вырезается посредством выкройки из металлического листа.

Важно! Если у вас нет чертежных навыков, лучше всего попросить о помощи специалистов, которые смогут составить грамотный чертеж создания и фиксации колпака, подходящего именно для вашего типа и конструкции дымохода.




Для дымоходов с округлым типом сечения подойдет дефекатор типа ЦАГИ (разработка Центрального аэродинамического института). Сделать подобную конструкцию возможно из обычного стального нержавеющего листа. Для твердотопливной печи круглого типа подойдет самодельный колпак Григоровича.

Расчет размеров дымового колпака

Для собственноручного создания рабочего чертежа дымоходного грибка вам понадобится снять предварительно замеры дымовой трубы. Колпак обязан перекрывать любые плоскости от торца дымаря, а, при наличии оголовка – и его горизонтальные плоскости.




Параметры колпака определяются благодаря следующим вычислениям:

• внутренняя толщина дымовой трубы х 1,3 = конечная толщина диффузора;
• внутренняя толщина дымовой трубы х 1,7 = толщина диффузорной основы;
• внутренняя толщина дымовой трубы х 1,9 = ширина дефлектора.




Важно! При расчете параметров дымника важно учитывать, что его габариты обязаны быть больше дымовой трубы как минимум на 10 см, а также выступать по всем сторонам на 50 мм.

Следует учесть, что готовая конструкция должна надеваться на дымоход легко и без сложностей, поэтому ее изначальную длину рекомендуется увеличить на 4 или 5 мм для простора. Правильное произведение расчетов – главная часть создания колпака, ведь именно от нее зависит, подойдет ли изготовленное изделие дымарю или нет.

Пошаговая инструкция

После расчета параметров будущего колпака, можно переходить непосредственно к созданию.




Процедура изготовления дымника осуществляется по следующим шагам:

1. Изготовление картонного чертежа-выкройки, согласно полученным замерам.
2. Перенесение параметров выкройки на листовой металлический материал и его вырезание посредством ножницы для резки по металлу.
3. Расположение на столе извлеченной заготовки (разметка должна быть сверху), ее сгибание по отмеченным пунктиром линиям до получения прямого угла, затем по линиям, обозначенным латинской буквой «d».
4. Формирование конуса с последующей фиксацией мест среза клепками.
5. Создание фартука согласно вычерченной по выкройке заготовке, отмечание и вырезание фигуры из листового металла. Для создания краевых сгибов следует воспользоваться листогибом для большей точности. Элементы выкройки фиксируются с помощью клепок.
6. Фиксация кронштейнов, которые предварительно нарезаются из листового металла и привариваются к фартуку с зонтом. Сварочные места следует обработать грунтовым материалом.
7. Финишная отделка дымника посредством нанесения нескольких слоев краски. Финишный материал не только придаст конструкции завершенности и привлекательности, но и сможет защитить коррозии металла.
8. Установка готового колпака выбранным способом и закрепление с помощью шурупов или хомута. Метод крепления следует выбирать исходя из типа и индивидуальных особенностей трубы.

При тщательном подходе и скрупулезности к деталям, в домашних условиях с минимумом материалов можно изготовить вполне стоящий дымовой колпак, который, в зависимости от выбранного материала и способа крепления, может прослужить не один десяток лет.

Как установить грибок на дымоход

Когда с процессом собственноручного изготовления дымника разобрались, стоит детальнее рассмотреть все этапы и нюансы его установки. При соблюдении определенных правил установки, вы сможете зафиксировать даже самую неординарную конструкцию колпака без вспомогательной помощи.

Важно! При монтаже дефлектора важно помнить, что правильность его установки и функциональность конструкции имеет большее значение, чем внешняя привлекательность. Поэтому некоторые погрешности в эстетичности вполне допустимы в обмен на грамотность сборки и монтажа конструкции.

Среди ключевых правил крепления дымового оголовника стоит выделить следующие нюансы:

1. Применение стандартной пирамидальной конструкции недопустимо при условии, что КПД отопительной системы выше 85%. В данном случае целесообразнее выбрать козырек конусообразной формы открытого типа сопла, который не покрывается наледью.
2. При оборудовании дымохода из кирпичной кладки без вставок и с прямым соединением к тепловому агенту, рекомендуется использовать крышку со сквозными патрубками.
3. При оборудовании труб печей важно помнить, что они требуют внутреннего размещения пластины из нержавеющего металла, так как это увеличит эксплуатационный срок всей конструкции.
4. Если зонт трубы оснащен продухами, рекомендуется применить зонты двухскатного или вальмового типа.

Колпак для дымоходной трубы – это важный, функциональный элемент, защищающий дымарь от посторонних предметов и загрязнений. От его грамотного выбора и установки зависит состояние дымовой трубы, длительность ее службы, а также безопасность жителей. При халатном отношении к монтажу дымника может пострадать здоровье обитателей, ведь в таком случае все продукты горения могут попадать внутрь дома. Поэтому к его выбору стоит подойти со всей серьезностью, а, в случае нехватки знаний и навыков – заказать услуги профессионалов.

виды, чертежи, на кирпичную, железную, сложные и многоуровневые

Система отведения дымовых газов лишь на первый взгляд выглядит просто. На самом деле в устройстве дымохода присутствует масса нюансов. В том числе установка защиты на срез дымохода.

Большинство владельцев частных домов предпочитают сделать колпак на трубу, понимая, что от правильно выбранной формы и размеров зависят тяга и долговечность дымовых каналов.

Для чего нужен колпак

Содержание статьи

• 1 Для чего нужен колпак
• 2 Правда ли, что колпак нарушает тягу
  • 2. 1 Модели, стабилизирующие тягу в дымоходной трубе
  • 2.2 Насадки для увеличения тяги
• 3 Из какого материала делают колпак
  • 3.1 Нержавейка
  • 3.2 Черный металл
  • 3.3 Оцинкованная сталь
  • 3.4 Медь
  • 3.5 Остатки кровельного покрытия
• 4 Какой формы
  • 4.1 Европейский вариант
  • 4.2 Колпак с искрогасителем
  • 4.3 Колпак-дефлектор
  • 4.4 Колпак для керамической трубы
  • 4.5 Многоуровневые колпаки
• 5 Как сделать колпак на сложные конструкции

Зонтик или насадка на дымоходную трубу считается необязательным аксессуаром. В отсутствии колпака дымоход будет исправно работать. Часто хозяева ставят защитную насадку на трубу еще на этапе строительства печи.

Потом о колпаке забывают, иногда его умышленно снимают, так как насадка мешает чистить сажу. И забывают ставить на место или выбрасывают (особенно на кирпичных трубах), если защита прогорает и ломается из-за сильных порывов ветра.

Но сделать колпак на трубу дымохода необходимо. И дело даже не в дизайне и внешнем виде трубы. Часто колпак на трубу хозяев просят сделать соседи, и для этого есть причины:

1. Наличие защиты на срезе дымохода блокирует выброс горящей сажи и углей, отколовшихся с внутренней поверхности трубы. Есть риск, что раскаленные угли, искры могут стать причиной пожара. Даже если у вас крыша из металлочерепицы, а у соседей битумная черепица, сделать колпак нужно.
2. Наличие защитной насадки препятствует попаданию дождевой и талой воды внутрь дымохода. Если не сделать защиту среза трубы, то вода, смешиваясь с раскаленной сажей внутри, приводит к появлению во дворе неприятных запахов гари.
3. Без защитной насадки в сильный ветер дымовая труба с открытым поддувалом может издавать низкие звуки, неприятные для человеческого слуха.

Кроме перечисленного, можно вспомнить, что в дымоходных трубах, не защищенных колпаком с сеткой, осенью любят прятаться мелкие птицы, насекомые и грызуны. Если не сделать флюгер, экран из сетки или дефлектор, то придется регулярно чистить трубу, чтобы убрать непрошенных гостей.

Иногда хозяева предпочитают сделать насадку на трубу только для того, чтобы украсить крышу дома. Небольшой флюгер можно установить на любую трубу, тем самым сделать простой дымоход более изящным и стильным.

Правда ли, что колпак нарушает тягу

Как любое техническое устройство, насадка на срезе дымохода может как увеличивать тягу, так и уменьшать ее. Все зависит от того, как сделать колпак, и для каких целей. Но это не самое плохое, если защитная насадка стабильно и постоянно снижает (или увеличивает) тягу в трубе, то с этим можно мириться. Нужно лишь правильно скорректировать влияние насадки на работу дымоходной трубы.

Хуже, если защитный колпак делает тягу нестабильной. При небольших порывах ветра его влияние может быть незаметным, если сделать его максимально простым и открытым. Некоторые модели с щелевыми экранами и вращающимися элементами практически не реагируют на порывы ветра, но сделать такой колпак своими руками сложно.

Модели, стабилизирующие тягу в дымоходной трубе

Обычный зонтик или грибок чаще используются для защиты от косых ливневых дождей. От обычного моросящего дождика зонтичная конструкция защищает плохо, так как вода скапливается на металлической поверхности колпака и стекает по стойкам внутрь дымоходной трубы.

Основное предназначение колпака – блокирование выбросов сажи, небольшие кусочки которой, поднимаемые по трубе тягой, либо рикошетят обратно, либо прилипают изнутри и сгорают в потоке воздуха. Сделать такую насадку несложно даже без чертежей – достаточно эскиза.

При слабом и умеренном ветре колпак практически не дает приращения тяги. При сильных порывах, из-за дополнительного разрежения под зонтиком, скорость дымовых газов в дымоходе может увеличиться.

На банях, печных трубах в летней кухне устанавливают защитные колпаки с искрогасителями. Это решетка или сетка, свернутая кольцом, и закрывающая пространство между срезом трубы и зонтиком. Такая конструкция может уменьшить тягу, особенно, если не чистить искрогаситель от мошек и мусора.

Насадки для увеличения тяги

Почти все колпаки, изготавливаемые промышленным способом, рекламируются, как устройства, увеличивающие тягу в дымоходе. В реальности положительный эффект имеется лишь у немногих. Например, прибавку в 10% могут обеспечить круглые дефлекторы с серповидными щелями, а также насадки-флюгеры с защитным козырьком.

Еще больший прирост тяги могут обеспечить колпаки с дополнительным обратным конусом или инжекторной насадкой. Сделать такую насадку-дефлектор не составит труда, а эффективное увеличение тяги может быть в пределах 12-15%.

У любого дымохода есть свой оптимальный размер колпака. Например, большие насадки с увеличенной парусностью обычно делают для кирпичных дымовых труб, а также «низкосидящих» дымоходов. Из-за большой парусности такой колпак может стать причиной деформации или даже смятия трубы. Поэтому громоздкие конструкции не пользуются популярностью. Даже на кирпичных трубах предпочитают ставить либо зонтики, либо двухкконусные конструкции со встроенным трубным вентилятором-дымососом.

Из какого материала делают колпак

Первое, что нужно, это выбрать материал, из которого можно сделать защитную насадку. Для изготовления колпака можно использовать любой металл толщиной не менее 1 мм без следов коррозии. Материал нужно подбирать, исходя из типа котельного оборудования.

Нержавейка

Легированную или нержавеющую сталь можно считать лучшим материалом. Если сделать грибок правильно, то защита дымоходной трубы прослужит долго. Но нужно подобрать металл. Коррозионностойкие нержавейки плохо обрабатываются. Даже если раскроить лист болгаркой, сделать колпак будет непросто, так как металл плохо гнется в холодном состоянии.

Разрезать и согнуть можно тонкий лист 0,2-0,3 мм. Сделать из него колпак получится даже при наличии ножниц по металлу и электродрели. Но стоять на дымоходной трубе такой зонтик будет недолго. Нержавейка плохо переносит изгибающую нагрузку, от порывов ветра быстро появятся трещины, поэтому стойки лучше сделать из более толстого металла 1-1,5 мм или использовать конструкционную сталь.

Колпаки из нержавеющей стали обычно полируют до блеска с целью сделать их более привлекательными. На самом деле на полированной поверхности быстро собирается налет пыли и печной сажи. Так что издалека становится видно, что хозяева давно не чистили трубы.

Черный металл

Если планируется сделать полноценный колпак-домик или двухуровневый грибок больших размеров, то лучше всего выбрать конструкционную сталь. Такой металл отлично режется и сваривается, можно сделать соединения на заклепках. Основное преимущество сталей марок Ст3-Ст5 и даже Ст45 в том, что у металла относительно низкий коэффициент теплового расширения. А значит, если сделать колпак сложной конфигурации, его «не поведет», как это часто бывает с самодельными грибками и зонтиками из нержавейки.

Проблему защиты от коррозии можно решить с помощью нанесения фосфатного покрытия с последующим окрашиванием поверхности печной краской или порошковым термостойким составом. Краска на основе порошка защищает металл не хуже электролитического цинка.

Оцинкованная сталь

Принято считать, что из оцинковки можно сделать арматуру для дымовых труб любой сложности. Владельцы домов чаще всего предпочитают защитный колпак простой конструкции, часто делают из обрезков листового металла самых разных марок.

Срок службы дефлектора определяется характеристиками топлива. Если отопление на дровах или на газовом топливе, то оцинкованный колпак прослужит 15-20 лет. Для угольных котлов насадку лучше сделать из нержавейки или меди. На угле насадка служит до 10 лет. Выбросы крупинок горящей сажи часто выжигают цинк, и металл ржавеет до дыр.

Медь

Пластичный и мягкий металл, по стойкости не уступает нержавейке. Если требуется сделать колпак или дефлектор сложной формы с декоративными элементами или авторского дизайна, то медный лист толщиной 1,5 мм подойдет лучше всего.

Из меди можно сделать красивые «дутые» насадки со скругленными поверхностями. После полировки и вскрытия лаком такой колпак будет выглядеть более привлекательно, чем в случае нержавейки или оцинковки.

Медные насадки и дефлекторы отличаются от стальных тем, что на них меньше намерзает лед и сосульки.

Благодаря высокой теплопроводности металла вода подтаивает, и замерзшая масса срывается под собственным весом. Но только для колпаков конусной или двухскатной формы. Если сделать насадку плоской, то нарастание ледяной корки только усилится.

Остатки кровельного покрытия

Из обрезков профилированного листа или металлочерепицы своими руками можно сделать интересный вариант защитного козырька на кирпичную или керамическую трубу. В отличие от наиболее распространенных схем в виде зонтика или «домика», в данной конструкции используется пологий скат, по форме напоминающий крыло.

Если правильно сориентировать насадку относительно ветра (более пологой частью дуги в подветренную сторону), то можно легко добиться увеличения тяги в трубе на 20-25%. Но есть 2 условия:

1. По инструкции колпак нужно устанавливать над срезом дымоходной трубы не выше 15 см.
2. На поверхности листа должно сохраниться защитное полиэфирное покрытие.

Можно попытаться сделать «крыло» из нержавейки или оцинковки, но нержавеющая сталь плохо гнется по заданному профилю, а цинковое покрытие быстро истирается песком и пылью, поднимаемыми ветром.

Какой формы

Большинство владельцев домовладений хотели бы сделать вместо стандартного колпака более современный и стильный вариант. Часто к защитной насадке добавляются декоративные элементы. Иногда железный колпак на трубу может выглядеть, как произведение искусства.

Европейский вариант

В странах Евросоюза используют 2 типа защитных насадок. Например, для котельной или небольшого дома с металлическим дымоходом на трубу ставят простые колпаки с обратным конусным экраном.

Это не дефлектор, сделать его несложно без расчетов. В данном случае нижний конус служит демпфером, обеспечивает плавное обтекание среза трубы потоком теплого воздуха, движущегося вертикально от основания (фартука) дымохода к зонтику.

Такая конструкция обеспечивает небольшое усиление тяги в дымоходном канале и одновременно максимально подогревает кромку. Сетку в колпак не ставят, так как срез трубы находится высоко, и опасаться разлета горящей сажи (или мышей) нет оснований.

В больших зданиях почти всегда используется кирпичный дымоход. В этом случае на трубе, как правило, массивная конструкция с собственной двускатной или вальмовой крышей. Колпак изготавливается по каркасной технологии из нержавейки или меди.

Многие насадки выглядят эффектно, и чтобы сделать такую конструкцию, нужно потратить немало сил и времени.

Колпак с искрогасителем

Если печка или котел топятся дровами, то нужно позаботиться о наличии защиты от искр. Особенно это важно для дымоходных труб каминных топок. У камина всегда большая тяга, поэтому колпак должен быть оборудован блокирующей сеткой.

Сетку с дымником ставят на старые кирпичные трубы. Считается, что защита с размером ячейки до 5 мм не влияет на тягу дымохода и при этом эффективно защищает от выброса горящих искр и угольков.

Колпак-дефлектор

Системы усиления тяги популярны на новых дымоходных трубах, у которых имеются проблемы с работой топки. Считается, что колпак-дефлектор способен увеличивать тягу и одновременно стабилизировать ее величину при сильных порывах ветра.

Конструкция сложная, требует точного расчета, который тяжело сделать самостоятельно в домашних условиях. Лучше купить готовый дефлектор, рассчитанный на определенные параметры трубы и мощность котла.

Колпак для керамической трубы

Для составных дымоходных каналов, собранных из керамических блоков, используются те же грибки и зонтики, что и для обычных дымоходов. Но есть небольшое отличие. У керамических труб между рабочим каналом и наружной керамической облицовкой всегда остается воздушный промежуток.

Поэтому конструкция колпака должна полностью закрывать срез трубы, не допуская попадания дождевой или талой воды внутрь канала.

Срез закрывается плитой, а к ней крепится сам колпак. Такую насадку можно сделать собственными руками. Достаточно установить переходной конус с сеткой, а на верхнюю кромку закрепить обычный грибок с конусной «шляпкой».

Многоуровневые колпаки

Помимо простых насадок, на дымоходах можно увидеть сложные многоярусные защитные устройства, часто с сеткой и несколькими уровнями выброса дымовых газов.

Такое решение используется для дымоходов, к которым подключено несколько каналов от разных устройств. Например, в один пакет могут быть объединены трубы от газового котла и дровяной печи. Объединять такие каналы в одну трубу нельзя, так как разные температурные режимы и объемный расход дымовых газов. Проще сделать одну трубу с несколькими каналами.

Часто сложные многоярусные колпаки можно увидеть на больших кирпичных трубах. В такой конструкции один дымоходный канал, обычно сэндвич.

Считается, что дополнительные секции, установленные ниже кромки дефлекторной насадки, благодаря теплу от стенок трубы способны дополнительно увеличивать тягу в дымоходе, а заодно предупреждают образование наледи или сосулек зимой.

Как сделать колпак на сложные конструкции

Иногда владельцы домов делают вывод на крышу нескольких дымоходных каналов. Часто конструкция из колпаков и труб получается сложной, но привлекательной по дизайну.

Конструктивно проще сделать один общий колпак на весь срез дымохода, а трубы спрятать за кирпичной кладкой. В результате дымовые каналы меньше страдают от порывов ветра и лучше сохраняют тепло.

Сделать общий колпак проще, причем изготовить его можно из оцинковки. Лишь наиболее ответственные детали выполняются из нержавейки.

Вся конструкция собирается на каркасе из самодельных стальных уголков. Если есть возможность воспользоваться оборудованием для гибки листового металла, то можно сделать колпак с более сложной четырехскатной крышей.

Если нет такой возможности, то можно ограничиться двускатным вариантом.

В первую очередь необходимо сделать 4 профилированные заготовки. Из них собирается основание колпака.

Тонкостенные детали соединяют между собой вытяжными заклепками.

Можно сделать основание на винтовом крепеже, но, как показывает практика, для колпака с большой парусностью надежнее использовать заклепки.

После того как было собрано основание насадки, нужно сделать стойки. Они же будут выполнять функции несущего каркаса. Детали можно согнуть на оправке, зажатой в тисках. Эту часть лучше всего сделать из нержавейки, так как опоры контактируют с дымовыми газами и больше всего подвержены коррозии.

Вертикальные стойки нужно подрезать на высоте 20 см от основания и согнуть под углом. Если металл слишком толстый и плохо поддается изгибу, то «стропила» колпака можно сделать сварными из 2 частей.

На завершающем этапе нужно вырезать кровлю – 2 листа из оцинковки (нержавейки), которые привариваются к каркасу.

Перед установкой рекомендуется проверить, насколько жестким получился каркас колпака. Если есть слабые крепления из-за неправильного расположения заклепок, то в этих точках можно проварить стык углекислотным полуавтоматом.

Насадку можно покрасить в цвет кровельного покрытия.

Вместо двухскатной крыши можно сделать более простую конструкцию с козырьком круглой формы.

Если есть возможность, то лучше сделать колпак на трубу своими руками из листовой меди. Получится красиво, на долгие годы, а кроме того, обрабатывать медь проще, чем нержавейку или черный металл.

Расскажите о своем опыте изготовления насадок на дымовые трубы. Насколько эффективным получились самодельные зонтики, с какими трудностями сталкивались, и как они преодолевались? Сохраните статью в закладках, чтобы в любое время можно было быстро ее открыть.

Заслонки для каминов и дымоходов | Woodland Direct

49,00 $

Демпферная пластина — подходит для 24-дюймового демпфера Vestal

Вестал Производство

View Details

44,69 $

Герметичный 50-футовый кабель демпфера

Силтайт

Посмотреть подробности

Настроить для покупки

Начинается с

240,70 $

Энергосберегающий демпфер Lyemance Square

by Lyemance

Настроить для покупки
Посмотреть подробности

Настройка для покупки

Начинается с

261,86 $

Запорная заслонка дымохода

Lock-Top

Настроить для покупки
Посмотреть подробности

Настроить для покупки

Начинается с

484,85 $

Lock-Top II Демпфер крышки дымохода

Lock-Top

Настроить для покупки
Посмотреть подробности

71,00 $

Дверь золоотвала 4 1/2»x9»

Вестал Производство

View Details

66,00 $

Чугунная прочистная дверца 8 x 8 дюймов

Вестал Производство

View Details

$83. 00

Чугунный золоотвал

Вестал Производство

View Details

$52,60

Lyemance Top-Seal Damper 40′ Трос

Лайманс

Посмотреть подробности

Настроить для покупки

Начинается с

276,95 $

Герметичный демпфер

Sealtight

Настроить для покупки
Посмотреть подробности

Настроить для покупки

Начинается с

469,95 $

Верхний демпфер Plus

от Top Damper

Настроить для покупки
Посмотреть подробности

Настроить для покупки

Начинается с

339,95 $

Верхний демпфер Energy

по энергетике Топ

Настроить для покупки
Посмотреть подробности

Настроить для покупки

Начинается с

354,95 $

Верхний демпфер

от Top Damper

Настроить для покупки
Посмотреть подробности

Настроить для покупки

Начинается с

540,95 $

Energy Top Damper Plus

by Energy Top

Настроить для покупки
Посмотреть подробности

170,00 $

Прочистная дверца — 12 x 12 дюймов

Минитмен

Посмотреть подробности

86,76 $

Чугунная прочистная дверца — 8 x 8 дюймов

Минитмен

Посмотреть подробности

158,38 $

Чугунная прочистная дверца — 8 x 12 дюймов

Минитмен

Посмотреть подробности

115,73 $

Маленькая дверца для очистки

Аренс

Подробнее

161,00 $

Дверь доступа из нержавеющей стали 8 x 8 дюймов

по HomeSaver

Посмотреть подробности

48,50 $

Комплект изоляции для прочистной дверцы 8 x 12 дюймов

Минитмен

Посмотреть подробности

59,00 $

Комплект изоляции для прочистной дверцы 12 x 12 дюймов

Минитмен

View Details

286,85 $

Круглый энергосберегающий демпфер Lyemance

Лайманс

Подробнее

47,00 $

Ящик для золы без беспорядка

Минитмен

Посмотреть подробности

57,20 $

Дверца зольника камина — 5 -1/2″x 9,5″

Минитмен

Посмотреть подробности

44,76 $

Кованая тяга амортизатора

Минитмен

View Details

50,56 $

Комплект оборудования для демпфера Lock-Top

от Lock-Top

Посмотреть подробности

46,42 $

Черный крюк из кованого железа

Северное пламя

View Details

75,32 $

Комплект установочных кабелей Lock-Top с 3 унциями силикона

от Lock-Top

View Details

63,00 $

Твердая латунь Открыть и закрыть Демпферную тягу

Uniflame

View Details

$25. 00

Vestal Poker Управление заслонкой

Вестал Производство

View Details

50,56 $

Lyemance Damper Extra Hardware Pack

Лайманс

View Details

47,56 $

Lock-Top 50 футов. Трос демпфера

от Lock-Top

View Details

$54,52

Lyemance Top-Seal Damper 50′ Трос

Лайманс

View Details

35,00 $

Комплект установочных кабелей Lyemance с 3 унциями силикона

Лайманс

Посмотреть подробности

43,00 $

Lock-Top 4-футовый экран кабеля

от Lock-Top

View Details

View Details

$79.00

Vestal Управление поворотной заслонкой

by Vestal Manufacturing

Подробнее

Подробнее

$134.00

Vestal Чугунный дроссель

by Vestal Manufacturing

Подробнее

Подробнее

$88.00

Чугунная прочистная дверца 10″ x8″

by Vestal Manufacturing

Подробнее

Подробнее

130,00 $

Чугунная дверца для очистки 12 x 10 дюймов

by Vestal Manufacturing

Подробнее

Подробнее

$146.
