Коэффициент мощности – это скалярная физическая величина, показывающая насколько рационально потребителями расходуется электрическая энергия. Другими словами, коэффициент мощности описывает электроприемники с точки зрения присутствия в потребляемом токе реактивной составляющей.

В этой статье мы рассмотрим физическую сущность и основные методы определения cos φ.

Содержание

1. Математически cos φ
2. Повышение коэффициента мощности
3. Повышение cos φ преследует 3 основные задачи:
4. Основные способы коррекции cos φ

Математически cos φ

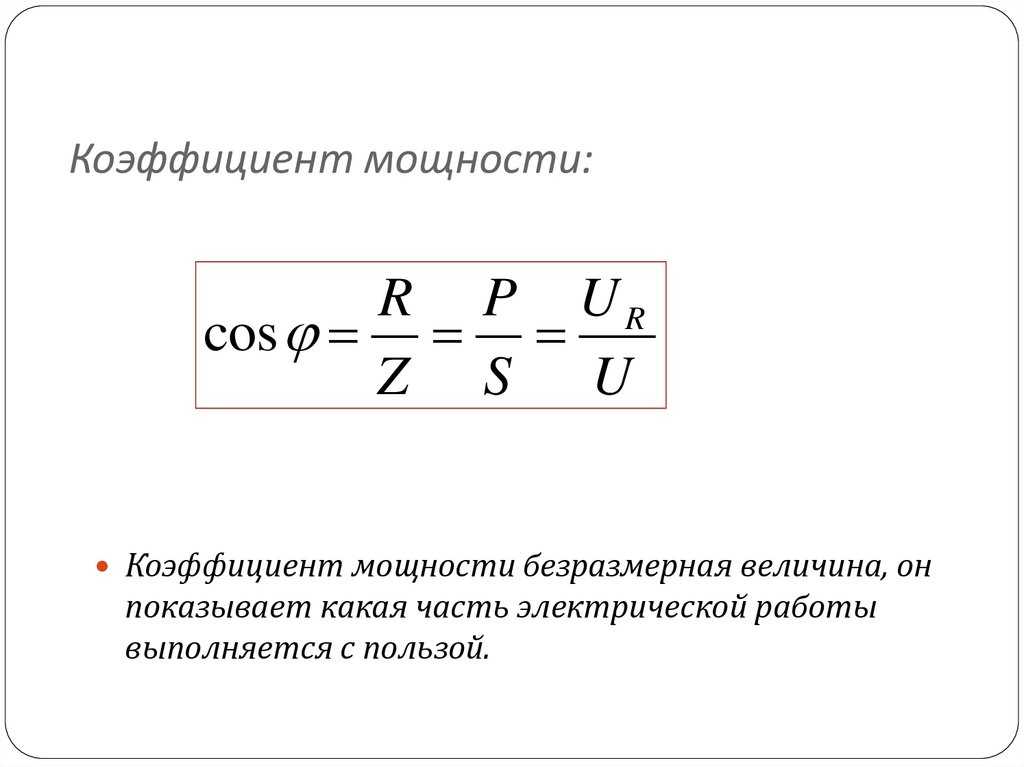

Математически cos φ определяется как отношение активной мощности к полной или равен отношению косинуса этих величин (отсюда и название параметра).

Величина коэффициента мощности может изменяться в интервале 0 — 1 (либо в диапазоне 0 — 100%). Чем ближе его величина к 1, тем лучше, поскольку при величине cos φ = 1 – потребителем реактивная мощность не потребляется (равняется 0), следовательно, меньше потребляемая полная мощность в общем.

Низкий cos φ указывает на то, что на внутреннем сопротивлении потребителя выделяется повышенная реактивная мощность.

Когда токи / напряжения являются идеальными сигналами синусоидальной формы, то коэффициент мощности составляет 1.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

В энергетике для коэффициента мощности используются следующие обозначения cos φ либо λ. В случае если для определения коэффициента мощности используется λ, его значение выражают в %.

Геометрически коэффициент мощности можно изобразить, как косинус угла на векторной диаграмме между током, напряжением между током, напряжением. В связи с чем при синусоидальной форме токов и напряжений величина cos φ совпадает с косинусом угла, от которого отстают эти фазы.

Короткое видео о кратким объяснением, что такое коэффициент мощности:

Повышение коэффициента мощности

Значение коэффициента мощности рассчитывают при проектировании сетей. Поскольку низкое его значение является следствием увеличения величины общих потерь электроэнергии. Для его увеличения в сетях используют различные способы коррекции, повышая его значение до 1.

Повышение cos φ преследует 3 основные задачи:

1. снижение потерь электроэнергии;
2. рациональное использование цветных металлов на создание электропроводящей аппаратуры;
3. оптимальное использование установленной мощности трансформаторов, генератор и прочих машин переменного тока.

Технически коррекция реализуется в виде введения различных дополнительных схем на вход устройств. Эта техника требуется для равномерного использования мощности фазы, устранения перегрузок нулевого провода 3-х-фазной сети, и является обязательной для импульсных источников питания, установленной мощностью 100 Вт и более.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Помимо этого, компенсация позволяет обеспечить отсутствие всплесков потребляемого тока на пике синусоиды, равномерную нагрузку на питающую линию.

Основные способы коррекции cos φ

1. Коррекция реактивной составляющей мощности производится путём включения реактивного элемента, имеющего противоположное действие. К примеру, для компенсации работы асинхронной машины, обладающей высокой индуктивной реактивной составляющей мощности, в параллель включается конденсатор.

2. Корректировка нелинейности электропотребления. При потреблении тока нагрузкой непропорционально основной гармонике напряжения, для повышения коэффициента мощности в схему вводят пассивный (активный) корректор коэффициента мощности. Наиболее простым примером пассивного корректора cos φ является дроссель с высокой индуктивностью, подключаемый последовательно с нагрузкой. Дроссель производит сглаживание импульсного потребления нагрузки и создание низшей, основной гармоники тока.

3. Корректировка естественным способом, не предусматривающая установку дополнительных устройств, предполагает упорядочение технологического процесса, рациональное распределение нагрузок, ведущее к улучшению режима потребления электроэнергии оборудованием, повышению коэффициента мощности.

Подробное видео с объяснением, что такое cosφ :

Что такое коэффициент мощности. Power Factor (PF)

Коэффициент мощности. Power Factor (PF). Смещённый коэффициент мощности. Displacement Power Factor (DPF).

Power Factor (PF) – коэффициент мощности – англ.
Displacement Power Factor (DPF) – смещенный коэффициент мощности – англ.

Коэффициент мощности – это комплексный показатель, характеризующий линейные и нелинейные искажения формы тока и напряжения в электросети, обусловленные влиянием нагрузки (например, ИБП).

Вычисляется как отношение поглощаемой нагрузкой активной мощности к полной.

Типовые значения коэффициента мощности:

• 1 – идеальное значение.
• 0. 9 – хороший показатель.
• 0.8 – типовая промышленная нагрузка.
• 0.7 – компьютерная нагрузка.
• 0.65 – двухполупериодный выпрямитель.

В случае линейной нагрузки коэффициент мощности равен косинусу угла сдвига между током и напряжением и в зависимости от характера нагрузки может носить емкостной или индуктивный характер.

В случае активной нелинейной нагрузки коэффициент мощности определяется отношением активной мощности первой гармоники тока к полной мощности, потребляемой нагрузкой (это определение справедливо только в частном случае, когда напряжение имеет чистую синусоидальную форму).

Необходимо заметить, что реальная промышленная нагрузка является нелинейной и носит преимущественно индуктивный характер (PF=0.8).

Терминология, используемая в измерительных приборах (например, анализаторе HIOKI3197)

Если коэффициент мощности характеризует процессы в цепи с несинусоидальными сигналами, то могут применяться два различных термина обозначающих коэффициента мощности:

Power Factor (PF) – коэффициент мощности. Вычисляется с использованием среднеквадратичных значений (СКЗ) всех гармоник сигнала.

Displacement Power Factor (DPF) – смещённый коэффициент мощности. Вычисляется с использованием среднеквадратичных значений (СКЗ) только основной (первой / фундаментальной) гармоники сигнала. То есть он равен косинусу (cos) фазового сдвига между током и напряжением основной гармоники.

PF=DPF при гармонических (синусоидальных) сигналах.

Коэффициент мощности несинусоидальных токов и напряжений

Коэффициент мощности токов и напряжений, в которых присутствуют гармонические (нелинейные) искажения, вычисляется так же как и в случае синусоидальных сигналов (см. «Г.И. Атабеков Основы Теории Цепей» с.176, 434 с):

Коэффициенты, характеризующие периодические несинусоидальные функции. По аналогии с гармоническими функциями отношение активной мощности при несинусоидальных токах к полной мощности называется коэффициентом мощности и обозначается χ:

Планируется размещение дополнительных статей с рабочими названиями:

«Коэффициент мощности».

«Коэффициент мощности. Дополнения».

PF, DPF
Если коэффициент мощности характеризует процессы в цепи с несинусоидальными сигналами, то могут использоваться два различных термина обозначающих коэфф. мощности:
PF – Power Factor или Коэфф. Мощности вычисляется с использованием СКЗ значений всех гармоник сигнала.
DPF – Displacement Power Factor или Смещённый Коэфф. Мощности вычисляется с использованием СКЗ значения только основной (т.е. первой или фундаментальной) гармоники. Тоесть он равен косинусу разницы фаз между током и напряжением основной гармоники.
Для случая синусоидальных сигналов PF=DPF.
Эта терминология используется например в анализаторе HIOKI3197.
