Класс точности 2 электросчетчик: Описание параметра «Класс точности (активной/реактивной энергий)»

Класс точности для счетчиков электрической энергии и измерительных трансформаторов тока и трансформаторов напряжения по ПП РФ от 04.05.2012 N 442

Класс точности для счетчиков и измерительных трансформаторов

Постановление Правительства РФ от 04.05.2012 N 442 (ред. от 02.03.2019) «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии» (вместе с «Основными положениями функционирования розничных рынков электрической энергии», «Правилами полного и (или) частичного ограничения режима потребления электрической энергии») (с изм. и доп., вступ. в силу с 19.03.2019)

X. Правила организации учета электрической энергии

на розничных рынках

137. Приборы учета, показания которых в соответствии с настоящим документом используются при определении объемов потребления (производства) электрической энергии (мощности) на розничных рынках, оказанных услуг по передаче электрической энергии, фактических потерь электрической энергии в объектах электросетевого хозяйства, за которые осуществляются расчеты на розничном рынке, должны соответствовать требованиям законодательства Российской Федерации об обеспечении единства измерений, а также установленным в настоящем разделе требованиям, в том числе по их классу точности, быть допущенными в эксплуатацию в установленном настоящим разделом порядке, иметь неповрежденные контрольные пломбы и (или) знаки визуального контроля (далее — расчетные приборы учета).

138. Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше.

В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется после вступления в силу настоящего документа, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше.

139. Для учета электрической энергии, потребляемой потребителями, не указанными в пункте 138 настоящего документа, с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности 1,0 и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже и класса точности 0,5S и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше.

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета.

Для учета реактивной мощности, потребляемой (производимой) потребителями с максимальной мощностью не менее 670 кВт, в случае если в договоре оказания услуг по передаче электрической энергии, заключенном в отношении энергопринимающих устройств таких потребителей в соответствии с Правилами недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, имеется условие о соблюдении соотношения потребления активной и реактивной мощности, подлежат использованию приборы учета, позволяющие учитывать реактивную мощность или совмещающие учет активной и реактивной мощности и измеряющие почасовые объемы потребления (производства) реактивной мощности. При этом указанные приборы учета должны иметь класс точности не ниже 2,0, но не более чем на одну ступень ниже класса точности используемых приборов учета, позволяющих определять активную мощность.

Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5. Допускается использование измерительных трансформаторов напряжения класса точности 1,0 для установки (подключения) приборов учета класса точности 2,0.

140. Для учета электрической энергии в точках присоединения объектов электросетевого хозяйства одной сетевой организации к объектам электросетевого хозяйства другой сетевой организации подлежат использованию приборы учета, соответствующие требованиям, предусмотренным пунктом 139 настоящего документа.



Частые примеры:

Физические лица (квартира, частный дом) устанавливают счетчики электроэнергии классом точности прибора учета 2,0 и выше. Трансформаторы тока не ставятся при установки однофазных приборов учета.

В каждом жилом доме должен быть установлен вводной общедомовой электросчетчик. Обычно он устанавливается в ВРУ-0,4 (кВ). Он должен иметь класс точности 1,0 или выше. Класс точности трансформаторов тока должен быть 0,5 или выше.

Потребители электроэнергии мощностью до 670 (кВт) напряжением до 35 (кВ) включительно должны иметь приборы учета с классом точности 1,0 и выше. Пример: Вы являетесь индивидуальным предпринимателем и у Вас есть магазин. Ваш магазин получает питание от местной трансформаторной подстанции (ТП). В таком случае, вводной счетчик должен иметь класс точности 1,0 и выше. Трансформатор тока – класс точности 0,5 и выше.

Потребители электроэнергии мощностью до 670 (кВт) напряжением 110 (кВ) и выше должны иметь электросчетчики с классом точности 0,5S и выше. Случай редкий, потому что при напряжении 110 (кВ) мощности электроприемников гораздо больше, чем 670 (кВт).

Потребители электроэнергии мощностью выше 670 (кВт) независимо от класса напряжения должны иметь расчетные электросчетчики с классом точности 0,5S и выше, но с возможностью замеров часовых объемов потребления и хранения их более 90 суток, или же подключенные в автоматизированную систему учета АСКУЭ (АСТУЭ).

Трансформаторы тока должны иметь класс точности 0,5S и выше.

Трансформаторы напряжения должны иметь класс точности 0,5 и выше.

Трансформаторы напряжения используются при организации учета в сети свыше 1000 Вольт.

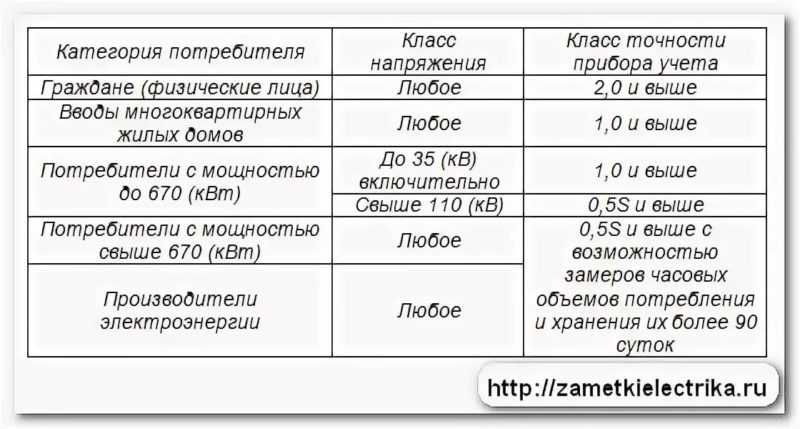

Таблица классов точности измерительных приборов

Категория

потребителя

Класс

Напряжения, кВ

Класс точности

Счетчик электроэнергии

Трансформатор тока

Трансформатор напряжения

Квартира,

частный дом

0,4

2,0 и выше

На вводе в

многоквартирный жилой дом

0,4

1,0 и выше

0,5 и выше

Потребитель до 670 кВт

0,4

1,0 и выше

0,5 и выше

Потребитель до 670 кВт

Выше 1 кВ до 35 включительно

1,0 и выше

0,5 и выше

0,5 и выше

Потребитель до 670 кВт

110 и выше

0,5S и выше

0,5S и выше

0,5 и выше

Потребитель выше 670 кВт

1 и выше

0,5S и выше

0,5S и выше

0,5 и выше

Блог инженера теплоэнергетика | Класс точности электросчетчика

      Здравствуйте! Приборы учета потребляемых ресурсов – необходимость, позволяющая контролировать расходы как самих ресурсов, так и оплату за потребленное количество. Счетчики воды, газа, электроэнергии стали неотъемлемой часть жизни простых обывателей. Как же правильно выбрать прибор учета электроэнергии, чтобы значительно сэкономить на оплате и в то же время не переплатить за сам электросчетчик? Один из показателей, который сказывается на стоимости прибора, а последствии отражается на показаниях потребленного электричества – класс точности электросчетчика.

Для чего нужен класс точности?

Класс точности – понятие необходимое для характеристики любых приборов, позволяющих измерять те или иные величины. В принципе, приборы учета любых показателей могут иметь два вида погрешностей. Один расскажет о погрешностях в самих измерениях, показатель этот учитывается в процентах. Такая погрешность называется относительной. Другой же показатель — погрешность шкалы измерения в ее наивысшей точке, так называемая приведенная погрешность.

      Класс точности прибора учета определяет наибольшую допустимую погрешность, зависящую от максимального показателя, измеряемого данным прибором. Как понятие класс точности используется во многих технических областях. В зависимости от того, в какой сфере используется прибор, класс точности обозначается по-разному – арабскими, римскими цифрами или же буквенными символами. И бытовые приборы учета потребляемых ресурсов не исключение.

Домовые электросчетчики

     Электросчетчики установлены в каждом домовладении еще с советских времен. Тогда для каждого такого прибора контроля потребленного электричества существовал один класс точности ±2,5. В настоящее время приборы учета электроэнергии имеют достаточно высокий показатель учета погрешностей в измерении. Но вот для установки в обычном домовладении нужны и допустимы ли такие приборы?

     В решении вопроса об установке электросчетчика следует руководствоваться Постановлением Правительства Российской Федерации от 04 мая 2012 года за № 442 «О функционировании розничных рынков электроэнергии». Именно в этом документе расписаны правила и порядок установки, подключения и постановки на учет в ресурсоснабжающую организацию прибора учета потребляемой электрической энергии.

     В Постановлении Правительства РФ №442 от 04.05.2012 года указаны допустимые классы точности электрических приборов учета для различных категорий потребителей электроэнергии.

• погрешность прибора учета электричества для частных домовладений (граждане или физические лица) должен быть 2,0 и выше при любом классе напряжения.

• погрешность прибора учета электричества, установленного при вводе в многоквартирный дом должен быть 1,0 и выше при любом классе напряжения.

• погрешность прибора учета электричества для потребителей с мощностью до 670 кВт должен быть 1,0 и выше при классе напряжения до 35 кВт включительно.

• погрешность прибора учета электричества для потребителей с мощностью до 670 кВт должен быть 0,5s и выше при классе напряжения свыше 110 кВт.

• погрешность прибора учета электричества для потребителей с мощностью свыше 670 кВт должен быть 0,5s и выше с возможностью замера часовых объемов потребления и хранения их более 90 суток при любом классе напряжения.

     Из этих данных становится понятно, что для простых обывателей установка прибора учета с высоким классом точности и минимальной погрешностью измерений не рациональна. Да, к физическим лицам относятся домовладельца помещений, в которых не ведется предпринимательской деятельности.

Как узнать класс точности счетчика потребляемой электроэнергии

     Как уже упоминалось, класс точности маркируется по-разному в зависимости от назначения прибора учета. Для электрических счетчиков класс точности маркируется арабской цифрой и латинской буквой s при необходимости. Так, для электросчетчиков в домах и квартирах граждан устанавливается класс точности 2, обозначающий погрешность измерения потребленного электричества в пределах ±2%.

      Погрешность конкретного прибора можно узнать из паспорта с указаниями технических характеристик, а также посмотрев на приборную панель. Класс точности обозначается арабской цифрой 2, обведенной в кружок.
Такая маркировка класс точности электросчетчиков считается общепринятой и обязательна для всех производителей таких приборов.

Каким может быть счетчик электроэнергии

      Для потребителей электроэнергии существует возможность выбора из двух типов электросчетчиков, различающихся принципами работы:

• Индукционный или механический электросчетчик.

• Электронный электросчетчик.

     Каждый тип электросчетчика имеет свои характеристики, как положительные, так и отрицательные. Индукционный счетчик надежен, но обладает высокой погрешностью 2,5%. Такие счетчики громоздки, их конструкция позволяет воровать электроэнергию, если счетчик установлен в местах общего доступа, например, на площадке парадной. Срок службы индукционного электросчетчика составляет 25 лет.

     Электронный же достаточно точный, компактный, но имеет меньший срок службы, 16 лет, и более высокую стоимость. Его ремонт из-за электронной начинки так же будет дорогостоящим или невозможным в принципе. Электронный прибор учета использованного электричества позволяет снимать показания дистанционно, без посещения домовладения представителями контролирующей организации.

На каком типе счетчиков остановить свой выбор – решать потребителю.

Класс точности электросчетчика и бюджет семьи

     Для простых граждан установка приборов учета потребляемых ресурсов в домовладении становится не только обязанностью, но и необходимостью. Рациональное расходование электроэнергии, а значит и уменьшение ее оплаты, позволяет экономить материальные средства, предназначенные на оплату коммунальных услуг. Именно поэтому, класс точности электросчетчика должен быть высоким, а погрешность, как можно более низкой.

     Но выбор счетчика потребляемой электроэнергии с классом точности 0,5 или 0,2 не оправдан из-за его высокой стоимости. Многие домовладельцы предпочитают установку двухфазного прибора учета, позволяющего контролировать потребление электричества в разное время суток. Ночные киловатты получаются по стоимости дешевле, чем дневные, а граждане используют эту возможность сэкономить, хотя бы на стирке белья и зарядке мобильны телефонов.

      Класс точности электросчетчика – важный показатель прибора, предназначенного для учета потребляемой домовладением электроэнергии. Он позволяет экономить деньги, которые тратятся на оплату коммунальных услуг, что позитивно отражается на семейном бюджете.

вещей, которые вы не знали о счетчиках энергии — Новости отрасли — Новости

В наши дни у вас может не быть часов, но у вас должен быть электрический счетчик в вашем доме. Как измерительный прибор, связанный с средствами к существованию людей, счетчик электроэнергии является важным инструментом для учета электроэнергии и оплаты счетов за электроэнергию.

Итак, вы внимательно следили за своим счетчиком электроэнергии? Вы используете традиционный механический счетчик или интеллектуальный счетчик?

Судя по внешнему виду счетчика электроэнергии, какой счетчик электроэнергии соответствует требованиям законодательства?

Паспортная табличка счетчика электроэнергии должна содержать как минимум следующую информацию: наименование, модель, серийный номер, уровень точности, постоянная счетчика электроэнергии, опорная частота, опорное напряжение, опорный ток и максимальный ток, код стандарта изделия на основе , производитель Название завода или товарный знак, дата изготовления, единица измерения, количество знаков после запятой или кратное указанному значению.

Кроме того, сертифицированные электросчетчики также должны иметь следующие обозначения:

(1) На паспортной табличке счетчика электроэнергии должен быть логотип национальной лицензии на измерение и производство (CMC) и номер лицензии;

(2) На корпусе счетчика электроэнергии должно быть проставлено свидетельство о поверке поверочной организации с указанием срока действия;

Что означает содержание паспортной таблички счетчика электроэнергии?

На шильдике счетчика электроэнергии мы видим следующие термины: однофазный, трехфазный, активный, реактивный и т. д. На шильдике также указана зарегистрированная модель: например, DDS×××, первый D означает «счетчик электроэнергии», второй D означает «однофазный», а S является префиксом «статического типа (обычно известного как электронный тип)» на английском языке. . «×××» обозначает разные счетчики, произведенные разными предприятиями.

В моей стране принята система напряжения 220В, а частота переменного тока 50Гц. Особое внимание следует обратить на обозначенный диапазон тока: например, 5(20)А означает, что базовый ток равен 5А, а максимальный ток равен 20А.

На заводской табличке также стоит знак ① или ②, ① означает точность счетчика электроэнергии 1% или класс 1; ② означает, что точность счетчика электроэнергии составляет 2% или счетчик класса 2.

Почему постоянно мигает красная лампочка, когда используется счетчик электроэнергии?

На каждом счетчике будет красный индикатор — импульсный индикатор, импульсный индикатор счетчика будет мигать, когда используется электричество. «1600imp/kWh», отмеченное на паспортной табличке счетчика, представляет собой постоянную импульса. Постоянная импульса — это количество импульсов на кВтч, что означает, что потребитель потребляет 1 кВтч электроэнергии, а индикатор импульса мигает 1600 раз.

Частота мигания импульсного индикатора зависит от мощности нагрузки. Чем больше мощность нагрузки, тем быстрее будет потребляемая мощность, и тем быстрее будет мигать импульсный индикатор.

Как понять текущую спецификацию счетчика энергии?

Мощность счетчика электроэнергии представлена ​​максимальным током. Например, параметр счетчика электроэнергии определенного типа 220В, 5(20)А, это означает, что номинальное напряжение счетчика электроэнергии 220В, базовый ток 5А, номинальный максимальный ток 20А. Если нагрузка превышает максимальный ток счетчика электроэнергии, счетчик электроэнергии может сгореть или даже стать причиной пожара.

Почему счетчики электроэнергии периодически меняются?

С увеличением времени использования счетчика электроэнергии происходит механический износ или старение электронных компонентов, что часто приводит к тому, что погрешность измерения превышает международный допустимый предел погрешности. Чтобы обеспечить точность измерения счетчика электроэнергии, счетчик электроэнергии необходимо снимать для периодической проверки в соответствии с соответствующими положениями государства.

Умные счетчики работают быстрее, чем механические?

Умные счетчики более чувствительны, чем механические счетчики. Используя электроприборы мощностью в несколько ватт или даже несколько десятых ватт, традиционные счетчики энергии вращаются крайне медленно или вообще не вращаются, но умные счетчики могут измерять точно, и любой малый ток заставит счетчик вращаться.

Кроме того, традиционные счетчики электроэнергии обычно представляют собой «индуктивные счетчики электроэнергии», в которых диск вращается при потреблении электроэнергии. Диск поддерживается подшипником. Со временем подшипник постепенно стареет, трение увеличивается, а скорость вращения становится медленнее, платя больше, чем фактическое использование. С меньшей мощностью умные счетчики не будут иметь этого.

Высокоточный счетчик доходов JEMStar II

Высокоточный счетчик доходов JEMStar II компании AMETEK Power Instruments — это ваш кассовый аппарат. Точность в долях процента может означать разницу в сотни тысяч долларов. Наша прецизионная конструкция обеспечивает высокую точность с долгосрочной стабильностью, что позволяет легко гарантировать точность 0,05% в течение 10 лет. По сравнению с другими счетчиками JEMStar II может приносить более 13 000 долларов США в год в виде неучтенного дохода.

Счетчик JEMStar II можно настроить различными способами, и его можно использовать как для простых приложений учета доходов и счетов, так и для более сложных приложений контроля качества электроэнергии. Мы можем оснастить JEMStar II до семи коммуникационных портов, включая внутренний сотовый модем 4G LTE. Конфигурационное программное обеспечение JEMWARE настолько простое в использовании, что большинство из них могут изучить основы настройки измерителя за один час обучения, а после целого дня вы сможете приобрести достаточный опыт для создания собственных конфигураций. JEMStar II может поставляться с розеткой, распределительным щитом, A-образной базой и несколькими пакетами модернизации для простой замены устаревших счетчиков по принципу «подключи и работай».

Теперь одобрены CAISO и ERCOT

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Совместимость с NERC CIP — безопасный доступ и журналы аудита для всех попыток доступа
  • 1 ГБ энергонезависимой памяти для хранения данных измерений и данных о качестве электроэнергии
  • До семи коммуникационных портов
  • Простота настройки, эксплуатации и обновления
  • Цветной графический дисплей и меню пользователя — просмотр и редактирование конфигураций
  • Шестиканальный цифровой ввод/вывод и четырехканальный аналоговый ввод/вывод
  • Гибкая конструкция — легко заменяет многие устаревшие расходомеры
  • Коммуникации

    Благодаря возможности иметь до семи коммуникационных портов отслеживание состояния порта и выбора протокола упрощается с помощью нашего графического «проекционного дисплея» на измерителе, который показывает; какие порты установлены и настроены, какие используются и какие требуют внимания. Два независимых порта Ethernet имеют отдельные IP-адреса, поэтому конечные пользователи могут разрешать доступ третьим лицам, не нарушая собственную безопасную сеть. Каждый порт Ethernet может быть адресован для нескольких пользователей и протоколов, работающих одновременно, с разрешениями, предоставленными для определенных функций. Внутренний сотовый модем 4G LTE может поддерживать до восьми одновременных подключений с использованием различных протоколов связи.

    Мониторинг узла в режиме реального времени

    Место установки счетчика можно отслеживать на предмет отключений, аномалий качества электроэнергии и любых изменений в вашей мощности. Уведомление о тревоге в режиме реального времени предоставляется с помощью веб-сообщений JSON. Данные сайта могут быть переданы в «облачные» приложения, перемещающие вас в мир Интернета вещей (IoT). Соединения измерительной проводки можно проверить на измерителе с помощью цветной векторной диаграммы и предупредить вас, когда проводка подключена неправильно или фазовые углы превышают заданные пределы. Экран фазора также можно просматривать удаленно с помощью нашего программного обеспечения JEMWARE.

    Качество электроэнергии

    Устройство JEMStar II оснащено функциями записи просадок/выбросов/отключений, в которых хранятся время, дата, продолжительность и условия объекта. Для расширенного анализа качества электроэнергии предусмотрена возможность записи высокоскоростных измерений среднеквадратичного значения и данных о форме сигнала от предварительно выбранных триггеров. Непрерывная запись гармоник, мерцания и других измерений мощности осуществляется в 400-канальном журнале с достаточным объемом памяти для хранения данных за несколько месяцев. Данные о качестве электроэнергии хранятся в измерителе в формате файла PQDIF. Его можно автоматически экспортировать для удобного анализа с помощью нашего программного обеспечения или сторонних приложений.

    Записи о качестве электроэнергии

    Провалы/скачки/отключения (стандарт)
    • Запись времени, даты и продолжительности события
    • Фаза записи, вызвавшая срабатывание
    • Запись мин. /макс./средн. V, A, Pf, THD
    Высокоскоростное среднеквадратичное значение (дополнительно)
    • Запись напряжения и тока по фазе
    • Частота записи 120 Гц
    • Настраиваемый триггер: запись до и после события, макс. 60 секунд записи на событие
     Захват сигнала (дополнительно)
    • Запись напряжения и тока фазы
    • Скорость записи 16 выборок/циклов: макс. 960 циклов записи на событие
    • Скорость записи 128 выборок/циклов: Макс. 240 циклов записи на событие
    • 512 выборок/частота записи цикла: макс. 30 циклов записи на событие
    • Настраиваемый триггер: запись до и после события
    Гармоническая запись (дополнительно)
    • Запись отдельных гармоник напряжения и тока на фазу до 64-й
    • Запись амплитуды и фазового угла
     Измерение мерцания (дополнительно)
    • Pst и Plt
    • Пинст (мгновенного действия)
     Журнал измерений (необязательно)
    • 8 журналов по 50 измерений в каждом
    • Интервал записи: 150/180 циклов до 120 минут
    • Мин. /макс./средн. измерения
    Выбор триггера (используется для регистрации тревог и записи PQ)
    • Прогиб/набухание
    • Переходный триггер
    • Быстрое изменение напряжения
    • Прерывания
    • THD, TDD, мерцание
    • Обрыв фазы, чередование фаз
    • Любое мгновенное измерение (больше/меньше)
    • Цифровые входы

    Модернизация JEMStar II

    Мы разработали наш JEMStar II так, чтобы он помещался в существующий устаревший корпус измерителя (короткий или высокий) и подключался к существующей проводке для возможности замены по принципу «подключи и работай». Это избавляет от хлопот, связанных с поиском способа установки нового счетчика в существующий вырез, и дополнительного времени на обновление чертежей и перемонтаж счетчика.
