Калькулятор резистора по полоскам цветовой маркировки

Резисторы — это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные.

Для идентификации постоянных резисторов SMD — устройств, монтируемых на поверхность, — все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров. Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец. При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:.

Детали малой мощности имеют очень маленькие размеры длина — несколько миллиметров, диаметр — около миллиметра , поэтому наносить буквенно-цифровую маркировку сложно. Для таких изделий используют цветные точки и линии, характеризующие основные параметры. Преимущества цветовой схемы:. В зависимости от количества полос, цветной код с использованием сводной таблицы расшифровывается следующим образом:. Эти правила маркировки актуальны для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: первая широкая полоска означает не сопротивление, а технологию изготовления, последнее цветное кольцо может характеризовать особые свойства детали, например устойчивость к огню.

Обратная связь Получить информацию о наличии товара вы можете у наших менеджеров, позвонив по телефону Электронные компоненты Статьи по радиоэлектронике Калькулятор цветовой маркировки резисторов.

Обновлена: 05 Сентября 1. Поделиться с друзьями. Маркировка в виде 4 колец Сопротивление, допуск:. Маркировка в виде 5 колец Сопротивление, допуск:. Была ли статья полезна?

Оцените статью. Анатолий Мельник. Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент. Комментарии Леонид. Маркировка в виде 4 колец. Сопротивление, допуск:.

Конвертер величин

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева. Вход с паролем и Регистрация.

Возможности декодера цветовой маркировки резисторов. Расчет номинала резистора по цветовому коду: укажите количество цветных полос и.

Цветовая маркировка резисторов. Онлайн калькулятор

Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить номинал резистора , который расположен на печатной плате. Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора. Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные. Четыре цветных кольца — наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала. Имеем резистор с цветными полосками: красный , черный, коричневый , золотистый. Постоянные резисторы с пятью цветными полосками тоже не редкость.

Цветовая маркировка резисторов

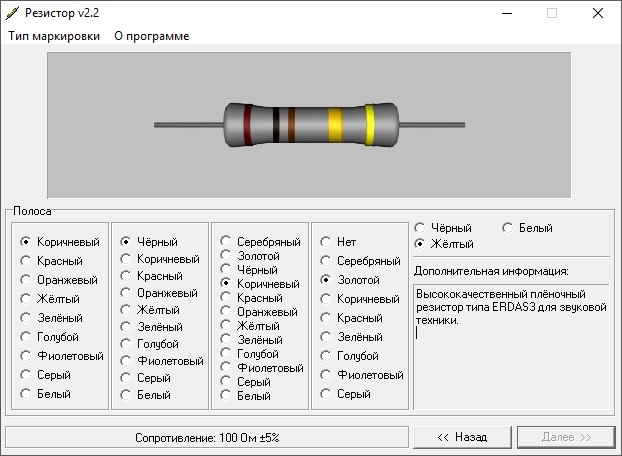

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении справа — налево. Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой.

Резисторы — это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока.

Калькулятор маркировки резисторов с проволочными выводами

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы. Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров — нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше. Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала. Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой. В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника.

Калькулятор цветовой маркировки резисторов

Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Он-лайн калькуляторы. Призовой фонд на октябрь г. Тестер компонентов LCR-T4.

Цветовая маркировка резисторов, калькулятор резисторов онлайн позволит вам найти сопротивление резисторов по их цветовой маркировке в виде 4.

Цветовая маркировка резисторов, калькулятор резисторов онлайн

Random converter. Этот калькулятор преобразует сопротивление резистора в цветовую маркировку из трех, четырех и пяти полосок. Если вы интересуетесь электроникой, но не можете запомнить цветовую кодировку голова ведь не мусорный ящик!

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения К — для килоомов, М — для мегаомов, E или R для единиц Ом. Кроме того, любой номинал отображается максимум тремя символами. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками.

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос колец. Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

Небольшие резисторы для устройств радиоэлектроники присутствуют в большинстве плат и характеризуются некоторой сложностью в определении величины их сопротивления со стороны новичков. На таких резисторах достаточно сложно рассмотреть хоть какие-то данные, поэтому величина сопротивления на некоторых из них указывается буквенно-цифровым обозначением, а на других цветовой маркировкой. Буквенно-цифровое обозначение представляет собой комбинацию из букв К, М, Е, R и цифр. В них буквы указывают место расположения запятой по отношению к цифрам и размерность величин:. К примеру, резистор с маркировкой 3К5 обладает сопротивлением в 3,5 кОм. Модель с обозначением М15 имеет сопротивление в 0,15 МОм.

Чтобы различать электронные компоненты — сопротивления, конденсаторы и прочее — нужна маркировка. С её помощью обозначаются номиналы элементов. Резисторы маркируют двумя основными способами: буквенным или цифровым, а также цветовым.

Таблица маркировки резисторов калькулятор цветовой маркировки

Практически каждое более или менее сложное устройство,
работающее с использованием электроэнергии, имеет в свое конструкции
электрическую плату, на которой смонтированы различные элементы, обеспечивающие
его функционирование. Одним из таких элементов является резистор в задачу которого
входит линейные преобразования и ограничение силы тока, напряжения, поглощение
энергии и рад других функций. В настоящее время номенклатура данных изделий
настолько обширна и многообразна что порой сложно определить характеристики
деталей по внешнему виду. Для облегчения данной задачи применяются специальные
таблицы и декодеры маркировки резисторов, позволяющие практически мгновенной
выяснить все параметры детали. В интернете легко можно найти даже калькуляторы
цветовой маркировки резисторов, об особенностях которой мы поговорим ниже.

Особенности маркировки отдельных моделей резисторов

Как уже отмечалось форма современных резисторов может очень
сильно отличаться. Если размер детали позволяет, то, как правило, сложностей не
наблюдается. На корпусе можно легко считать данные определяющее номинальную
величину сопротивления, рассеивания мощности и другие параметры. Отдельные
типы, в частности резисторы SMD,
имеют кодированную маркировку, в которой характеристики зашифрованы. Для их
определения уже необходимо прибегнуть к использованию специальных таблиц или
декодеров. ­­­­­­­­­­­­

Обозначение параметров резистора с помощью цветовой маркировки

К данному способу маркировки прибегают в тех случаях, когда
форма и размеры резистора не позволяют нанести буквенно-цифровой код.
Положительным моментом можно считать тот фактор, что в случае обозначения
характеристик таким образом, параметры детали хорошо считываются при любом
положении резистора.

Цветовая маркировка регламентируется ГОСТом 28883-90.
Именно в данном документе четко указано что количество цветовых маркеров не
может быть меньше 3 и превышать 6. Чем больше полос нанесено на корпус детали,
тем точнее можно интерпретировать его параметры и характеристики. Сложность
считывания информации заключается в большом количестве их вариантов. Для
исключения ошибочного определения данных резистора желательно воспользоваться декодером
цветовой маркировки. Для начала необходимо уяснить что обозначает каждая
полоса, нанесенная на корпус детали.

Рисунок 1

Из таблицы видно, что при цветовой маркировки резистора с 3
и 4 полосами, две первые обозначают целые цифры. При нанесении 5 и 6 полосок,
числу соответствуют три линии. Теперь необходимо определиться какой цвет
обозначает какую цифру. Это легко сделать, обратившись к следующей таблице.

Рисунок 2

Что такое множитель и его соответствие цвету

Так как отобразить точное значение сопротивления резистора не
представляется возможным в силу разного количества разрядов, было принято решение
ввести дополнительный цветовой маркер для обозначения числа на которое
необходимо умножить первые 2 или 3 цифры в зависимости от общего количества
полос (см. рисунок 1). Эти данные представлены в таблице значений множителя.

Рисунок 3

Рассмотрим два примера.

1. Имеется резистор, на котором нанесены три полосы
   в следующей последовательности: красный, зеленый и коричневый цвет. Согласно
   таблице, на рисунке 2 сопротивление будет 25 Ом, но при этом необходимо
   применить множитель 10 (см. рисунок 3). Общее значение для детали с такой
   маркировкой составит 250 Ом.
2. Есть резистор с маркировкой в виде 6 полос:
   оранжевая, синяя, белая, черная, серая и фиолетовая. Следовательно, первые три
   обозначают число 369 (рис. 1 и 2), четвертая говорит о том, что множитель будет
   равен 1. А вот 5 и 6 указывают на погрешность данной детали в % (см. рис. 4) и
   температурный коэффициент в (ppm/°C) (см. рис. 5). В итоге
   становиться понятно, что данный резистор имеет сопротивление 369 Ом, при этом
   погрешность находится, а пределах +/- 0,05%, а температурный коэффициент равен
   5 ppm/°C.

Таблица соответствия цветовой маркировки значению погрешности

Рисунок 4

Таблица расшифровки маркировки температурного коэффициента

Рисунок 5

Исходя из вышеизложенного можно отметить простую
особенность, чем больше цветных маркеров нанесено на корпус резистора, тем
больше информации можно о нем получить

Таким образом при наличии под рукой подобных таблиц легко определить все параметры резистора маркировка которого состоит из цветных полос, нанесенных на корпус детали. Полоса с которой начинается считывание, всегда смещена к одному из краев, что позволяет избежать неправильного толкования данных. При наличии под рукой доступа к Интернету можно воспользоваться калькуляторами и декодерами цветовой маркировки резисторов, размещенных на отдельных сайтах.

Добавить отзыв

Калькулятор предварительной зарядки

| Sensata Technologies

Следующий калькулятор может помочь в разработке схемы предварительной зарядки для электромобиля. Он рассчитает сопротивление предварительного заряда, необходимое для достижения желаемого процента заряда емкости системы за желаемое время.

Представленные здесь результаты приведены только для справки. Пожалуйста, свяжитесь с отделом разработки приложений Sensata для ознакомления с результатами расчетов и помощи в выборе продукта.

Дополнительные технические сведения о предварительной зарядке см. в этом техническом документе. КАЛЬКУЛЯТОР И ЕГО РЕЗУЛЬТАТЫ ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ», И НАСТОЯЩИМ SENSATA ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ПРЕДУСМОТРЕННЫХ ЗАКОНОМ ИЛИ ИНЫМ ОБРАЗОМ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.

Перейти к определениям

ЧАСТЬ 1. Рассчитайте максимальное сопротивление предварительной зарядки, при котором система будет заряжаться до желаемого процента за желаемое время.

Напряжение батареи

Напряжение батареи
Вб

Единица измерения напряжения батареи
— Выберите -кВВ

Желаемое время предварительной зарядки (МАКС.)

Требуемое время предварительной зарядки (МАКС.)
Тмакс

Требуемое время предварительной зарядки (МАКС.) Единица измерения
— Нет — смс

% Желаемая предварительная зарядка
д

%

5 тау = 99,326% по умолчанию.

Емкость системы

Емкость системы
С

Единица измерения емкости системы
— Нет -FmFuFnFpF

Требуемое количество постоянных времени
н

МАКС. Сопротивление предварительной зарядки
R1макс

Ом

ЧАСТЬ 2. Рассчитайте энергию, мощность и пусковой ток, возникающие в результате использования выбранного значения сопротивления.

Выбранное значение резистора
R1

Ом

Использовать «МАКСИМАЛЬНОЕ сопротивление предварительной зарядки» выше?

Общее последовательное сопротивление в главной цепи

Полное последовательное сопротивление в главной цепи
R2

Полное последовательное сопротивление в блоке главной цепи
— Нет -кОммОм

Постоянная времени
т

сек

Фактическое время предварительной зарядки
Т

сек

Пусковой ток цепи предварительной зарядки
я(0)

A

Энергия, рассеиваемая резистором предварительной зарядки
Э(Т)

J

Средняя мощность
павг

Вт

Пиковая мощность
пп

W

Дельта напряжения, оставшаяся после предварительной зарядки
Вд(Т)

V

Пусковой ток главного контактора после предварительной зарядки
Я

А

9{\frac{-t}{R_1C}}

Оценено при t=T

Постоянная Эйлера	и	2,71828	Числовая константа.
Напряжение батареи	Вб		Напряжение системы/батареи (пост. ток).
Прошедшее время	т		Прошло время с начала предварительной зарядки.
Требуемое время предварительной зарядки (МАКС.)	Т_{макс.}		Максимально допустимое время для получения системой желаемого уровня заряда.
% Желаемый предварительный заряд	д		Процент заряда емкости системы, необходимый перед замыканием главного контактора.
Емкость системы	С		Емкость системы/нагрузки, которую необходимо предварительно зарядить.
Требуемое количество постоянных времени	п	n=-ln|1-q|	Количество постоянных времени, необходимых для предварительного заряда емкости нагрузки до требуемого процента.
МАКС. сопротивление предварительной зарядке	R_{1,max}	R_{1,max} = \frac {T_{max}} {nC}	Максимальное сопротивление предварительной зарядки, при котором емкость нагрузки будет заряжаться до желаемого уровня за желаемое время. Фактическое используемое сопротивление предварительной зарядки может быть меньше, что приведет к более быстрой предварительной зарядке, но также и к более высокому рассеиванию мощности через резистор.
Выбранное значение резистора	Р_1		Выбранное значение резистора предварительной зарядки. Максимальное сопротивление, рассчитанное выше, можно использовать для этого, установив флажок, но также можно указать любое другое значение, например, для экспериментов с резисторами, которые легко доступны на рынке, или для более быстрой предварительной зарядки.
Общее последовательное сопротивление в главной цепи	Р_2		Суммарное сопротивление нагрузки(ей), проводников, контактных сопротивлений выключателей и разъемов и т.д. в главной цепи. Это можно определить следующим образом: Когда ваша система полностью собрана и подключена, положительный главный контактор (K_2) находится в разомкнутом состоянии, а главный отрицательный контактор (K_1) и контактор предварительной зарядки (K_3) находятся в замкнутом состоянии, используйте омметр. для измерения сопротивления на плюсовых силовых клеммах главного контактора (K_2). Это используется для определения пускового тока через главный контактор (K_2), когда он замкнут после выполнения предварительной зарядки. R_2 должно быть намного меньше, чем R_1, иначе схема предзаряда не понадобилась бы.
Постоянная времени	т	τ=R_1C	Постоянная времени для RC-цепи. Это время, необходимое для зарядки конденсатора до 63,2% SOC. Пятикратные константы — хорошее практическое правило для полной зарядки конденсатора. Меньшее значение может привести к сварке главного контактора. Это можно настроить, изменив ввод времени предварительной зарядки «T_{max}».
Фактическое время предварительной зарядки	Т	Оставшееся падение напряжения на главном контакторе после предварительной зарядки. Это, наряду с последовательным сопротивлением в главной цепи, будет определять пусковой ток через главный контактор, когда он замкнут. Top
