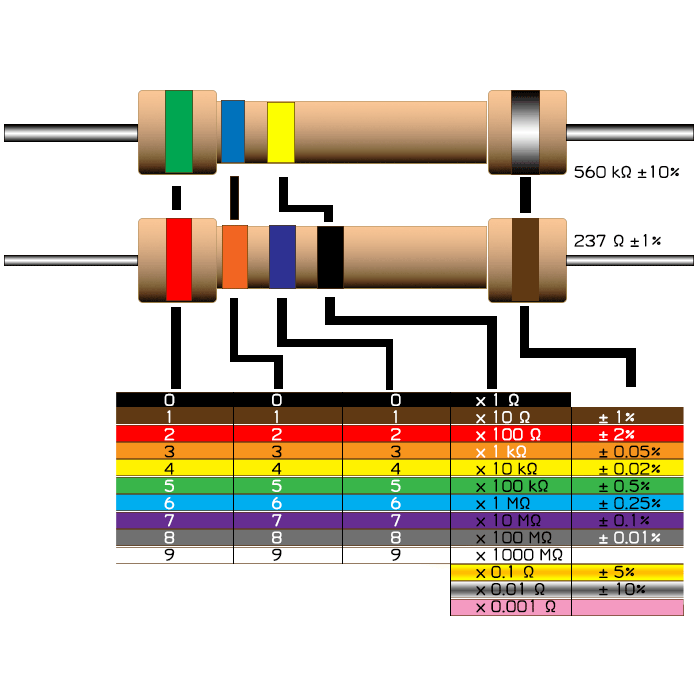

Цветовая маркировка резисторов

Он-лайн калькулятор для расчета сопротивления и допуска резисторов с цветовой маркировкой в виде 4 или 5 колец

Перейти

LM317/LM350/LM338 калькулятор

Он-лайн калькулятор популярного линейного стабилизатора напряжения LM317. Расчет стабилизатора напряжения и тока. Рассчитывает номинал резистора, цветовую маркировку, рассеиваемую мощность и др. параметры.

Перейти

Калькулятор 555 таймера

Он-лайн калькулятор 555-го таймера работающего в режиме астабильного мультивибратора. Расчет как по заданию времени, так и по заданию сопротивлений (можно с учетом стандартных значений)

Перейти

LM2596 калькулятор

Он-лайн калькулятор DC-DC стабилизатора напряжения LM2596 с ограничением тока. Рассчитывает значение сопротивления (с учетом стандартного ряда) для требуемого выходного напряжения.

Перейти

TL431 калькулятор

Он-лайн калькулятор регулируемого стабилитрона TL431 (LM431).

Перейти

Делитель напряжения

Он-лайн расчет делителя напряжения. Два вида расчета: расчет выходного напряжения или расчет сопротивлений (сопротивления).

Перейти

Калькулятор маркировки на SMD резисторах

Вывод маркировки по указанию сопротивления, а также обратный расчет сопротивления по коду маркировки. Поддержка маркировки с 3-мя и 4-мя цифрами, а также стандарта EIA-96.

Перейти

Расчет диаметра провода для плавких предохранителей

Он-лайн калькулятор для расчета диаметра провода для плавких предохранителей. А также расчет максимального тока по диаметру провода. Шесть видов различных материалов проводников.

Перейти

Расчет сопротивления провода

Он-лайн калькулятор для расчета сопротивления провода. Также предусмотрено нахождение длины провода в зависимости от сопротивления.

Перейти

Закон Ома

Он-лайн калькулятор закона Ома для постоянного тока. Вычисление напряжения, сопротивления или тока. А также расчет мощности.

Перейти

Калькулятор колебательного контура LC

Он-лайн калькулятор LC колебательного контура.

Перейти

Калькулятор однослойной катушки

Расчет однослойных катушек индуктивности. Расчет числа витков и индуктивности.

Перейти

Последовательное соединение резисторов

Он-лайн расчет последовательного соединения резисторов

Перейти

Параллельное соединение резисторов

Он-лайн расчет параллельного соединения резисторов

Перейти

Последовательное соединение конденсаторов

Он-лайн расчет последовательного соединения конденсаторов

Перейти

Параллельное соединение конденсаторов

Он-лайн расчет параллельного соединения конденсаторов

Перейти


Онлайн калькулятор закона Ома для участка цепи

Рад приветствовать тебя, дорогой читатель, в этой первой статье моего блога! Ее я посвятил самому основному закону, который должен хорошо понимать современный человек, работающий с электричеством.

Мой онлайн калькулятор закона Ома создан для участка цепи. Он значительно облегчает электротехнические расчеты в домашней проводке, подходит для цепей переменного и постоянного тока.

Им просто пользоваться: прочти правила ввода данных и работай!

Содержание статьи

  • Правила работы на калькуляторе
  • Онлайн калькулятор закона Ома
  • Простые примеры расчета
    • Бытовая сеть переменного тока
    • Цепи постоянного тока
  • Полезная информация для начинающего электрика
    • Как использовать закон Ома на практике
    • Что такое участок цепи
    • Как использовать треугольник закона Ома
    • Шпаргалка электрика для новичков

Правила работы на калькуляторе

В быту нас интересуют, как правило, четыре взаимосвязанных характеристики электричества:

  1. напряжение;
  2. ток;
  3. сопротивление;
  4. или мощность.

Если тебе известны две величины, входящие в закон Ома (U, R, I), то вводи их в соответствующие строки, а оставшийся параметр и мощность будут вычислены автоматически.

Будь внимательным, чтобы не допустить ошибки.

Все значения надо заполнять в одной размерности: амперы, вольты, омы, ватты без использования обозначений дольности или кратности.

Осуществить переход к ним тебе поможет наглядная таблица.

Онлайн калькулятор закона Ома

Простые примеры расчета

Бытовая сеть переменного тока

Пример №1. Проверка ТЭНа.

В стиральную машину встроен трубчатый электронагреватель 1,25 кВт на 220 вольт. Требуется проверить его исправность замером сопротивления.
По мощности рассчитываем ток и сопротивление.

I = 1250 / 220 = 5,68 А; R = 220 / 5,68 = 38,7 Ом.

Проверяем расчет сопротивления калькулятором по току и напряжению. Данные совпали. Можно приступать к электрическим замерам.

Пример №2. Проверка сопротивления двигателя

Допустим, что мы купили моющий пылесос на 1,6 киловатта для уборки помещений. Нас интересует ток его потребления и сопротивление электрического двигателя в рабочем состоянии. Считаем ток:

I = 1600 / 220 = 7,3 А.

Вводим в графы калькулятора напряжение 220 вольт и ток 7,3 ампера. Запускаем расчет. Автоматически получим данные:

  • сопротивление двигателя — 30,1 Ома;
  • мощность 1600 ватт.

Цепи постоянного тока

Рассчитаем сопротивление нити накала галогенной лампочки на 55 ватт, установленной в фаре автомобиля на 12 вольт.

Считаем ток:

I = 55 / 12 = 4,6 А.

Вводим в калькулятор 12 вольт и 4,6 ампера. Он вычисляет:

  • сопротивление 2,6 ома.
  • мощность 5 ватт.

Здесь обращаю внимание на то, что если замерить сопротивление в холодном состоянии мультиметром, то оно будет значительно ниже.

Это свойство металлов позволяет создавать простые и относительно дешевые лампы накаливания без сложной пускорегулирующей аппаратуры, необходимой для светодиодных и люминесцентных светильников.

Другими словами: изменение сопротивления вольфрама при нагреве до раскаленного состояния ограничивает возрастание тока через него. Но в холодном состоянии металла происходит бросок тока. От него нить может перегореть.

Для продления ресурса работы подобных лампочек используют схему постепенной, плавной подачи напряжения от нуля до номинальной величины.

В качестве простых, но надежных устройств для автомобиля часто используется релейная схема ограничения тока, работающая ступенчато.

При включении выключателя SA сопротивление резистора R ограничивает бросок тока через холодную нить накала. Когда же она разогреется, то за счет изменения падения напряжения на лампе HL1 электромагнит с обмоткой реле KL1 поставит свой контакт на удержание.

Он зашунтирует резистор, чем выведет его из работы. Через нить накала станет протекать номинальный ток схемы.

Полезная информация для начинающего электрика

Как использовать закон Ома на практике

Почти два столетия назад в далеком 1827 году своими экспериментами Георг Ом выявил закономерность между основными характеристиками электричества.

Он изучил и опубликовал влияние сопротивления участка цепи на величину тока, возникающего под действием напряжения. Ее удобно представлять наглядной картинкой.

Любую работу всегда создает трудяга электрический ток. Он вращает ротор электрического двигателя, вызывает свечение электрической лампочки, сваривает или режет металлы, выполняет другие действия.

Поэтому ему необходимо создать оптимальные условия: величина электрического тока должна поддерживаться на номинальном уровне. Она зависит от:

  1. значения приложенного к цепи напряжения;
  2. сопротивления среды, по которой движется ток.

Здесь напряжение, как разность потенциалов приложенной энергии, является той силой, которая создает электрический ток.

Если напряжения не будет, то никакой полезной работы от подключённой электрической схемы не произойдёт из-за отсутствия тока. Эта ситуация часто встречается при обрыве, обломе или отгорании питающего провода.

Сопротивление же решает обратную для напряжения задачу. При очень большой величине оно так ограничивает ток, что он не способен совершить никакой работы. Этот режим применяется у хороших диэлектриков.

Примеры из жизни

№1: выключатель освещения разрывает цепь электрических проводов, по которым напряжение добирается до лампочки.

Между контактами образуется воздушный зазор. Он отличный изолятор, исключающий движение тока по осветительному прибору.

№2: клеммы розетки, как источника напряжения, замкнули между собой без сопротивления короткой проволокой. В этой ситуации создается короткое замыкание.

Ток КЗ способен сжечь электропроводку, вызвать пожар в квартире. Поэтому от таких ситуаций существует только одно спасение: использование защит, способных максимально быстро отключить питающее напряжение.

Для бытовой сети это функция автоматических выключателей или предохранителей, о работе которых я буду рассказывать в других статьях.

Используя сопротивление, следует понимать, что оно, само по себе, не вечно: обладая резервом противостояния приложенной энергии, оно может его израсходовать, не справиться со своей задачей и сгореть.

Поэтому для сопротивления вводится понятие мощности рассеивания, которая надежно отводится во внешнюю среду. Если тепловая энергия, развиваемая прохождением тока, превышает эту величину, то сопротивление сгорает.

Напряжение и сопротивление в комплексе формируют электрические процессы. Онлайн калькулятор закона Ома позволяет оптимально рассчитать величину тока, необходимую для совершения полезной работы.

Что такое участок цепи

Рассмотрим самую простую электрическую схему, состоящую из батарейки, лампочки и проводов. В ней циркулирует электрический ток.

Представленная схема или полная цепь состоит из двух контуров:

  1. Внутреннего источника напряжения.
  2. Внешнего участка: лампочки с подключенными проводами.

Те процессы, которые происходят внутри батарейки, нас интересуют в основном как познавательные. Их мы можем только ухудшить при неправильной эксплуатации.

Например, приходящая в квартиру электрическая энергия от трансформаторной подстанции нам не подвластна. Мы ей просто пользуемся. От неисправностей и аварийных режимов нас защищают автоматические выключатели, УЗО, реле РКН, ограничители перенапряжения или УЗИП, другие современные модули защит.

Внешний же, подключенный к источнику напряжения контур, является участком цепи, в котором мы, используя закон Ома, совершаем полезную для себя работу.

Как использовать треугольник закона Ома

Простое мнемоническое правило представлено тремя составляющими в виде частей треугольника. Оно позволяет легко запомнить взаимосвязи между током, сопротивлением и напряжением.

Вверху всегда стоит напряжение. Ток и сопротивление снизу. Когда вычисляем какую-то одну величину по двум другим, то ее изымаем из треугольника и выполняем арифметическое действие: деление или умножение.

Шпаргалка электрика для новичков

Треугольник закона Ома легко запоминается, но он не позволяет учитывать мощность потребления электроприбора. Этот четвертый параметр, важный для любого домашнего электрика, всегда надо учитывать. .

На всех бытовых электрических приборах указывают мощность потребления электрической энергии в ваттах или киловаттах. Ее формулы, совместно с предыдущими величинами, можно брать со следующей картинки.

Такая шпаргалка электрика позволяет делать простые вычисления в уме или на бумаге. Формулы из нее заложены в алгоритм, по которому работает мой онлайн калькулятор закона Ома.

Предлагаю провести одинаковые вычисления обоими методами и сравнить полученные результаты. Если вдруг найдете расхождения, то укажите в комментариях. Это будет ваша помощь моему проекту.

Я постарался кратко и просто рассказать о принципах работы закона Ома применительно к задачам, решаемым домашним мастером. Считаю, что это достаточно и не рассматриваю закон Ома для полной цепи в обычной форме, комплексных числах, или ином виде.

Если же вы хотите просмотреть видеоурок по этой теме, то воспользуйтесь материалами владельца Физика-Закон Ома.

Возможно, у вас остались вопросы о работе калькулятора? Задавайте. Я на них отвечу. Воспользуйтесь разделом комментариев.

Напоследок напоминаю, что у вас сейчас самое благоприятное время поделиться этим материалом с друзьями в соц сетях и подписаться на рассылку сайта. Тогда вы сможете своевременно получать информацию о новых публикуемых статьях.

Обмотка рулонов | Паровой двигатель

метрические единицы

имперские единицы

Пользовательские материалы
Материал и профиль

:

Шаг крутки ( свинец / )

мммин

Расстояние между каждым «ребром» на витой проволоке. Используйте 0 для нескрученной проволоки (параллельные жилы).
Для повышения точности: посчитайте 10 гребней, измерьте их общую ширину и разделите на 10.

Количество нитей

Макс. 4 для витой проволоки.

Диаметр проволоки

АВГ
Ø или
мммин

Размеры провода

мм мин ×

мммин

Обычно ширина должна быть больше толщины. Поменяйте их местами

Настраивать

В установке с несколькими катушками все катушки должны быть идентичными.

Две катушки параллельно. Общее сопротивление уменьшается вдвое. ( 1 2 Р)
Две катушки последовательно. Общее сопротивление удваивается. (2 р)
Все три катушки параллельно. Общее сопротивление делится на три. ( 1 3 Р)
Все три катушки последовательно. Общее сопротивление увеличивается втрое. (3 р)
Все четыре катушки параллельно. Общее сопротивление делится на четыре части. ( 1 4 Р)
Все четыре катушки последовательно. Общее сопротивление увеличивается в четыре раза. (4 р)
Две последовательно соединенные катушки, соединенные параллельно со второй парой последовательно соединенных катушек. Или наоборот: две параллельно соединенные катушки, соединенные последовательно со второй парой параллельно соединенных катушек. Общее сопротивление такое же, как и для одиночной катушки. (1 Р)

Целевое сопротивление

Р и

Ом

Установите желаемое общее сопротивление катушки для вашей сборки.

Сопротивление провода

R
л

Ом
мм
Ом
дюймов

Изменение материала, AWG или диаметра провода обновляет это значение.

Длина провода сопротивления

л р

мммин

изменение
материал,
настраивать,
цель или
сопротивление провода
обновляет это значение.

Внутренний диаметр катушки

с
мммин

Длина ноги (всего на виток)

л л

мммин

Общая длина проводов между катушкой и стойками.

Расстояние между обмотками

мммин

Пространство между каждой петлей катушки.

Всегда измеряйте свою катушку перед запуском!

  • Полученные результаты
  • Конвертер

Поток горячего воздуха

мВт / мм²

В

Вт

← настройка мода →


Начало работы

Начните заполнять поля ввода слева вверху. Если вы американец, вы можете переключиться на имперские единицы измерения (дюймы вместо миллиметров).
Если вы в чем-то не уверены, попробуйте оставить значение по умолчанию.
Вы всегда можете исправить его позже, если он окажется неверным.

Если вы новичок в намотке катушки, ваш провод, вероятно, Kanthal A1, и он, вероятно, круглый.
Достаточно удобно, что это значения по умолчанию.

Диаметр проволоки должен быть указан на катушке либо в AWG, либо в миллиметрах.
Введите это в поле AWG или поле справа от этого, помеченное ⌀ r .

Наконец, выберите целевое сопротивление по вашему выбору.
Рекомендуется оставаться выше одного Ома, пока вы не будете достаточно уверены в том, что делаете.
Вам нужно знать, какой ток ваши аккумуляторы способны обеспечить безопасно.
В любом случае, пожалуйста, прочитайте о безопасности аккумуляторов, это важно.

По мере обновления входных значений результаты будут обновляться в таблице справа.

Видеоуроки

  • Английский:

    Учебное пособие по обмотке катушки на веб-сайте Steam Engine

    Британское вейп-сообщество

  • Английский:

    Учебное пособие — стандартная двойная катушка RDA

    Тодд Эсигревьюс

  • Английский:

    Сборка катушки парового двигателя SMPL | ВАПЕФОГ

    от Vapefog Отзывы

  • Английский:

    Обзор Stream Engine

    Гарет Уитти

  • Ελληνική:

    паровой двигатель интервью — παρουσιαση του паровой двигатель υπολογιστη ( часть 2 )

    от VapeLikeGeek GR

Чтение результатов

Длина провода сопротивления

Это длина провода сопротивления после того, как вы установили его в топпер и обрезали излишки.

Количество витков

Если вы делаете катушку для атомайзера, где обе ножки катушки указывают в одном и том же направлении , «Число витков, округленное до половин витков» — это результат, который вам нужен.
Если вы наматываете атомайзер, где ножки указывают в направлении 90 174, противоположном направлению 90 175, используйте результат «Число витков, округленное до 90 176 полных 90 177 витков».

Тепловой поток

Как правило, вы хотите оставаться где-то между 120 и 350 мВт/мм².
Кому-то нравится холодный пар, кому-то горячий.
Цвет значка пламени даст вам приблизительное представление.
Настраивайте на свой вкус.

Теплоемкость

Чем выше теплоемкость, тем медленнее будет нагреваться (и остывать) ваш змеевик.

Потеря силы ноги

Трата энергии на нагрев ножек змеевика может сделать вкус вашего пара металлическим или резким, поэтому по возможности держите ноги короткими.
Интересно, что длина ног — не единственная величина, влияющая на процент потери мощности в ногах.
Калибр проволоки и количество витков также играют роль, поэтому следите за этим числом.
С большинством катушек вы, как правило, хотите, чтобы он был ниже 10%.

Расширенный

Остальные значения результатов, вероятно, станут понятны после того, как вы привыкнете к использованию калькулятора.
Если вам нужна опция ввода или результат, которого вы еще не видели в Steam Engine, попробуйте нажать кнопку Advanced . Вам может повезти.
Второй щелчок по кнопке вернет вас в основной режим. Обратите внимание, что любые изменения, сделанные вами в расширенном режиме, будут сохранены, даже если вы выйдете из расширенного режима.
Если вы хотите начать с нуля, используйте Кнопка сброса .

Как работает калькулятор катушек

– что он делает и чего не делает

Платформа и точность

деталей двигателя

Все расчеты выполняются на JavaScript,
который использует 64-битную плавающую точку.
Это дает точность в 15–17 значащих десятичных цифр, что более чем достаточно для моделирования конструкции катушки.

Внутри все переменные хранятся и рассчитываются в метрических единицах.
Избегаются ненужные преобразования единиц, чтобы предотвратить накопление ошибок округления при использовании имперских единиц.

Во время использования (расширенный режим) в поля ввода записываются три значения:
Диаметр провода, сопротивление провода на миллиметр и длина провода сопротивления.
Эти числа округляются в полях ввода, но сохраняются в памяти с полной точностью.
Если вы вручную переопределяете значение, вы можете ввести свое собственное число с любой точностью.
При сохранении и последующей загрузке настроек будут отображаться округленные значения, но число по-прежнему будет существовать в памяти с полной точностью.

Внутренние работы

– заглянуть внутрь машинного отделения

Длина провода сопротивления

AWG преобразуется в диаметр с помощью формулы, определяющей AWG.
Это должно сделать преобразование AWG более точным, чем цифры, указанные многими поставщиками проводов сопротивления.

Сопротивление провода на единицу длины определяется удельным сопротивлением материала провода и площадью поперечного сечения провода.
Удельное сопротивление для каждого материала можно найти в небольшой таблице констант.

Длина провода сопротивления — это установленное вами целевое сопротивление, деленное на сопротивление провода на единицу длины.
Длина ноги вычитается перед подсчетом количества витков.

Материал Удельное сопротивление ( Ом мм² / м )
Кантал A1/АПМ 1,45
Кантал A/AE/AF 1,39
Кантал Д 1,35
Нихром N20 0,95
Нихром N40 1,04
Нихром N60 1,11
Нихром N70 1,18
Нихром N80 1,09
Ni200 0,096 (при 20°C)
Обертки

Когда вы вводите внутренний диаметр катушки, внешний диаметр равен просто внутреннему диаметру плюс удвоенная толщина проволоки.
Тогда окружность вашей катушки определяется путем умножения внешнего диаметра на π, и мы получаем длину одного витка.

Обертка идет не по прямой окружности вокруг оправки, а скорее по спирали, что делает ее немного длиннее окружности катушки.
Для скрученных катушек 2–4 пряди объединяются в один диаметр с использованием диаметра внешней окружности, охватывающей 2 4 касательных окружности каждой пряди.

Тепло

Тепловой поток более или менее равномерно распределяется по проводу сопротивления.
Горячие ноги нежелательны, поэтому мощность, затрачиваемая на нагрев ног, можно считать «потерянной».

Когда вы устанавливаете тепловой поток, калькулятор сообщит вам, какую мощность/напряжение должен выдавать ваш мод, чтобы достичь желаемого теплового потока.
К какому тепловому потоку стремиться, зависит от длины ваших затяжек, от того, нагреваете ли вы свою спираль, теплоемкости катушки, типа жидкости для электронных сигарет, воздушного потока, впитывания, личного вкуса и т. д.

Плотность материала катушки используется для расчета массы проволоки и теплоемкости.
Из-за отсутствия данных о плотности различных сплавов нихрома (кроме N80), плотность нихромовых качеств интерполируется из плотностей основных элементов сплава.

Теплоемкость материалов проволоки не сильно различается между используемыми сплавами.
Поэтому для всех канталов используется 0,46 кДж кг -1 К -1 , а для всех нихромов — 0,447 кДж кг -1 К -1 .

Возможные источники ошибок

– или сферические коровы в вакууме

Этот калькулятор катушки представляет собой довольно простую и понятную цифровую модель геометрии и электрических свойств катушки распылителя, и можно ожидать, что она будет согласовываться, по крайней мере, с самой собой.
С другой стороны, реальная жизнь включает в себя множество способов внести ошибку в ваши числа:

  • В зависимости от качества резистивная проволока может быть немного толще или тоньше, чем указано, или сплав может немного отличаться, что повлияет на удельное сопротивление.
  • Когда вы наматываете катушку, провод также растягивается, увеличивая удельное сопротивление.
    Это редко бывает очень значительным, но это зависит от того, насколько мал внутренний диаметр вашей катушки и насколько сильно вы натягиваете проволоку, когда наматываете ее.
    Более тонкая проволока легче растягивается, но также легче сгибается, требуя меньшего натяжения на небольшой оправке.
  • В катушке с соприкасающимися петлями (например, в микрокатушке) между петлями будет протекать небольшой ток.
    Несмотря на то, что окисление кантала создает тонкий изолирующий слой оксида алюминия вокруг провода, ни один изолятор не идеален.
    Количество тока, которое будет «протекать», зависит от толщины слоя оксида алюминия, который, в свою очередь, зависит от используемого сплава и от того, насколько сильно вы его сжигали.
    Это также зависит от площади фактического соприкосновения контуров, насколько сильно они соприкасаются, потенциала напряжения между каждым контуром и т. д.
  • Электронный сок не очень хорошо проводит электричество, но, как и все остальное, немного проводит.
    Сгоревший сок приводит к накоплению углерода на змеевике, а углерод довольно хорошо проводит электричество.
  • При сборке с Ni200 сопротивление катушки обычно настолько низкое, что «внутреннее» сопротивление самого распылителя может стать значительным.
    В результате сопротивление может быть выше, чем ожидалось, когда все собрано в моде.
    Примеры:
    Один из моих фаворитов, eXpromizer, имеет подпружиненный центральный штифт. Пружина также действует как проводник, и из-за больших токов она может нагреваться, если ее не очистить.
    Также известно, что Squape R не любит Ni200. Высокие или неустойчивые показания сопротивления не являются редкостью.
    Если можете, старайтесь держать сопротивление выше 0,1 Ом; предел ДНК 40.
    С катушкой с более высоким сопротивлением ток будет ниже, а это означает, что вы теряете меньше энергии, нагревая электрические пути в распылителе.
    Ваши показания сопротивления и, как следствие, контроль температуры будут более точными.
    Срок службы батареи, вероятно, также будет немного лучше.

    Максимальное сопротивление для DNA 40 в режиме Ni200 составляет 1,0 Ом.
    Достичь такой высоты с Ni200 сложно, и это не самоцель, но имейте в виду: наверху достаточно места для перегрузки.
    Не бойтесь воспользоваться этим фактом.

Вот некоторые из факторов, которые могут повлиять на точность в реальной жизни.
Другим возможным источником ошибки является внутренний диаметр катушки.
Если оправка отличается от спецификации всего на 0,1 мм, длина одного витка будет отличаться примерно на 0,314 мм.
Умноженная на десять витков, эта маленькая ошибка увеличилась более чем в тридцать раз.
Результат калькулятора никогда не может быть лучше, чем ввод.

Все эти источники ошибок могут в какой-то степени компенсировать друг друга, но могут и суммироваться.
Это одна из причин, по которой вы всегда должны иметь под рукой приличный мультиметр и измерять свою катушку после ее сборки.
Модель отлично подходит для того, чтобы представить вас на приблизительном уровне, но правильная окончательная сборка по-прежнему требует ваших навыков и некоторого измерительного оборудования.
Steam Engine не предназначен для замены мультиметра.

Значение Калькулятора сопротивления Thevenin

✖Сопротивление 1 — это значение сопротивления, подключенного к плечу AD (ABCD обозначено по часовой стрелке, а A — вверху).ⓘ Сопротивление 1 [R 1b ]

AbohmEMU сопротивленияESU сопротивленияExaohmGigaohmKilohmMegohmMicroohmMilliohmNanoohmOhmPetaomPlanck ImpedanceQuantized Hall ResistanceReciprocal SiemensStatohmVolt per AmperYottaohmZettaohm

+10%

-10%

✖Сопротивление 3 — значение сопротивления, подключенного к плечу CD (ABCD обозначено по часовой стрелке, буквой A вверху).ⓘ Сопротивление 3 [R 3 ]

abohmemu of restanceesu of restanceexaohmgigaohmkilohmmeghmmmmcrohmmliohmnanohmohmplaohmplanck. 0003

-10%

✖Сопротивление 2 — значение сопротивления, подключенного к плечу AB (ABCD обозначено по часовой стрелке, а A — вверху).ⓘ Сопротивление 2 [R 2b ]

8

AbohmEMU сопротивленияESU сопротивленияExaohmGigaohmKilohmMegohmMicrohmMilliohmNanohmOhmPetaomPlanck ImpedanceQuantized Hall ResistanceReciprocal SiemensStatohmVolt per AmperYottaohmZettaohm

+10 %

0248

✖Неизвестное сопротивление b – значение сопротивления, подключенного к плечу BC (ABCD обозначен по часовой стрелке, а A – вверху).ⓘ Неизвестное сопротивление b [R xb ]

СопротивлениеESU сопротивленияЭкзаомГигаомКилоомМегомМикроомМиллиомНаномОмПетаомПланковский импедансКвантованное сопротивление ХоллаОбратный СименсСтаОмВольт на амперЙоттаомЗеттаом

+10%

-10% 920403

43

✖Сопротивление (Thevenin) Op — это общее сопротивление Thevenin для несбалансированного моста Уитстона. ⓘ Значение сопротивления Thevenin [R th_op ]

AbohmEMU сопротивленияESU сопротивленияExaohmGigaohmKilohmMegohmMicrohmMilliohmNanohmOhmPetaomPlanck ImpedanceКвантованное сопротивление ХоллаReciprocal SiemensStatohmVolt per AmperEYottaohmZettaohm

⎘ Копировать

👎

Формула

Перезагрузить

👍

Значение решения сопротивления Thevenin

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовые единицы

Сопротивление 1: 10 Ом —> 10 Ом Преобразование не требуется
Сопротивление 3: 32 Ом —> 32 Ом Преобразование не требуется Требуется
Сопротивление 2: 20 Ом —> 20 Ом Преобразование не требуется
Неизвестное сопротивление b: 50 Ом —> 50 Ом Преобразование не требуется

ШАГ 2: вычисление формулы

21,

1

19 Ом —> преобразование не требуется

< 3 Калькулятор моста Уитстона

Значение формулы сопротивления тевенину

Сопротивление (Thevenin) Op = ((Сопротивление 1*Сопротивление 3)/(Сопротивление 1+Сопротивление 3))+((Сопротивление 2*Неизвестное сопротивление b)/(Сопротивление 2+Неизвестное сопротивление b))

R th_op = ((R 1b *R 3 )/(R 1b +R 3 ))+((R 2b *R xb )/(R 2b +R xb ))

Когда говорят, что мост уравновешен?

Мост уравновешен, когда ток через гальванометр равен нулю, т. е. потенциал на гальванометре одинаков.

Как рассчитать значение сопротивления тевенину?

Значение калькулятора сопротивления Thevenin использует Сопротивление (Thevenin) Op = ((Сопротивление 1*Сопротивление 3)/(Сопротивление 1+Сопротивление 3))+((Сопротивление 2*Неизвестное сопротивление b)/(Сопротивление 2+Неизвестное сопротивление b)) для расчета сопротивления ( Thevenin) Op, формула Value of Thevenin Resistance используется для расчета общего эффективного сопротивления в несбалансированном мосту Уитстона, в котором R g не равно нулю. Сопротивление (Thevenin) Op обозначается символом R th_op .

Как рассчитать значение сопротивления тевенину с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для значения сопротивления Thevenin, введите сопротивление 1 (R 1b ) , Сопротивление 3 (R 3 ) , Сопротивление 2 (R 2b ) & Неизвестное сопротивление b (R xb 1) 9003 вычислить кнопку 5 и 5. Вот как можно объяснить расчет значения сопротивления Thevenin с заданными входными значениями -> 21,

= ((10*32)/(10+32))+((20*50)/(20+50)) .

Часто задаваемые вопросы

В чем ценность сопротивления тевенину?

Формула Value of Thevenin Resistance используется для расчета полного сопротивления, эффективного в несбалансированном мосту Уитстона, в котором R g не равно нулю и представлено как R th_op = ((R 1b *R 3 )/(R 1b +R 3 ))+((R 2b *R xb )/(R 2b +R xb )) Сопротивление = 8 или 6 ((Сопротивление 1*Сопротивление 3)/(Сопротивление 1+Сопротивление 3))+((Сопротивление 2*Неизвестное сопротивление b)/(Сопротивление 2+Неизвестное сопротивление b)) . Сопротивление 1 — это значение сопротивления, подключенного к плечу AD (ABCD помечено по часовой стрелке, буква A — вверху), сопротивление 3 — значение сопротивления, подключенного к плечу CD (ABCD обозначено по часовой стрелке, буква A — вверху).
