Простой расчет параллельного соединения резисторов — калькулятор

В статье подробно рассмотрим, как параллельно соединять резисторы и научимся легко считать сопротивление тока в электрической цепи и узнаем, для чего вообще нужно параллельное соединение резисторов.

Содержание

  • 1 Понятие и определение
  • 2 Что ещё нужно учитывать
  • 3 Особенности включения
    • 3.1 Отличия от иных вариантов подключения
  • 4 Формула
    • 4.1 Онлайн-калькулятор расчета параллельного соединения резисторов
  • 5 Как выполняется расчёт
    • 5.1 Пример №1
    • 5.2 Пример расчёта №2
  • 6 Ток в цепи параллельно соединенных резисторов
    • 6.1 Сила тока
    • 6.2 Мощность
    • 6.3 Как найти сопротивление
  • 7 Примеры применения при параллельном соединении
  • 8 Видео

Понятие и определение

Параллельное соединение резисторов имеет некоторый принцип, согласно которому, выводы одного изделия подключены и работают с аналогичными выводами другого. Создаются подобные решения, чтобы специально формировать более трудные по своему составу и компоновке схемы.

Что ещё нужно учитывать

Параллельное соединение определяет принцип, согласно которому величина, установленная обратной общему показателю цепи, будет равна непосредственно сумме величин, обратных значению включённых проводников. Такая же ситуация будет отмечена при значительно большем количестве проводниковых элементов.

Особенности включения

Параллельное соединение резисторов предусматривает, что показатель напряжения везде будет одинаковым, но ток фиксируется пропорциональным.

Отличия от иных вариантов подключения

В данной схеме, исключается подключение к источнику различных наименований реактивных компонентов. Исключаются проблемные процессы колебания, сопряжённые ранее с фиксируемыми циклами смены уровня получения энергии в контексте подачи нагрузки.

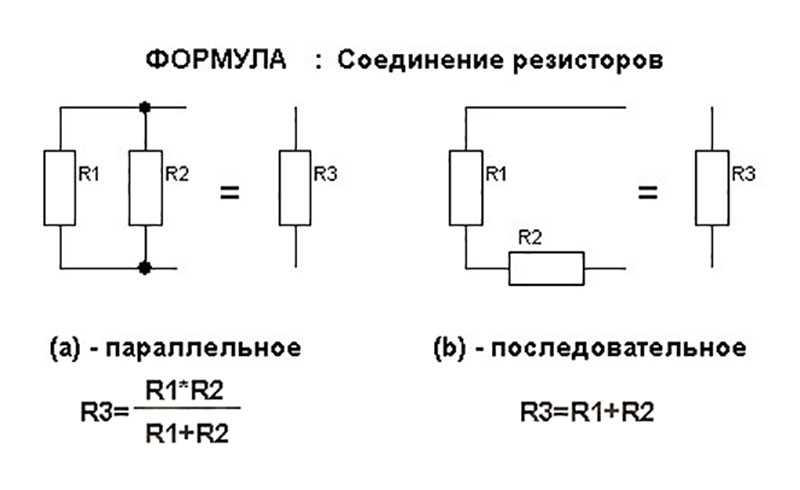

Формула

Формула, согласно которой проводится расчёт и составляется схема резисторов в параллельном соединении:

\[ 1/Rобщ=1/R1+1/R2 \]

\[ Rобщ=1/(1/R1+1/R2) \]

\[ Rобщ=(R1*R2)/(R1+R2) \]

Онлайн-калькулятор расчета параллельного соединения резисторов

Как выполняется расчёт

Проводя расчёт сопротивления для рассматриваемого соединения резисторов, нужно учесть факт, общий параметр всегда будет несколько ниже, нежели параметр наименьшего в приведённом сочетании.

Пример №1

Потребуется включить резистор, имеющий сопротивление 8 Ом. Рассматривая номенклатуру изделий, отмечаем, резистор с подобным параметром в базовых наименованиях отсутствует. Необходимо использовать параллельную схему. В дальнейшем, расчёт выполняется:

\[ 1/R=1/R1+1/R2 \]

\[ 1/R=(R1+R2)/(R1*R2) \]

\[ R=(R1*R2)/(R1+R2) \]

В данном случае можно увидеть, что если оба значения равны между собой, то итог будет соответствовать половине одного из используемых двух резисторов. Если ставится задача подобрать сопротивление 8 Ом, то значение 2*8=16 Ом.

\[ R=(R1*R2)/(R1+R2)=(16*16)/(16+16)=8 \]

Таким образом, чтобы получить значение равное 8 Ом, соединяем два резистора по 16 Ом параллельно.

Пример расчёта №2

Есть три элемента: R1=200, R2=470, R=220

Общее значение выводится по формуле:

\[ 1/R=1/R1+1/R2/1/R3 \]

\[ 1/R=1/200+1/470+1/220=0,0117 \]

\[ R=1/0,0117=85,67 Ом \]

Данный метод без проблем актуален для выполнения расчёта практически любой численности включённых в конструкцию элементов.

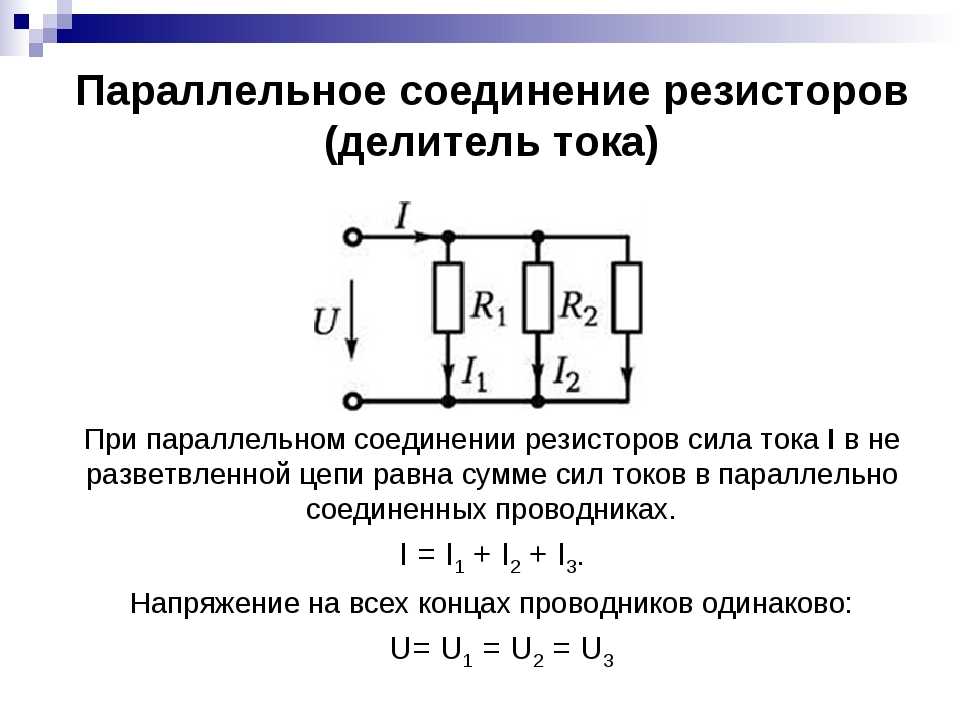

Ток в цепи параллельно соединенных резисторов

При параллельном соединении отмечается, что ток, приравнивается сумме из отдельных составляющих. Показатель в каждом ответвлении, не фиксируется идентичным значению в соседних ответвлениях. К отдельному резистору прикладывается идентичное напряжение.

Сила тока

Актуально выполнить расчёт для всех ветвей. Общий показатель силы тока составляет 8А, тогда предстоит распределить напряжения, показатель замеряется на отдельно рассмотренных участках.

\[ U12=I*Rэкв1=0,8*((2*4)/(2+4))=0,8*1,3=1,04 V \]

\[ I1=U12/R1=0,52 А \]

\[ I2=U12/R2=0,26 А \]

Корректность выполненных вычислений определяется:

\[ I=I1+I2=0,52+0,26≈0,8 А \]

Мощность

Для корректного выбора резисторов учитывается и мощность рассеивания. Данный показатель можно рассчитывать так:

\[ P=U*I \]

U — напряжение, В

I — сила тока, А

Показатель косвенным образом определяет некоторое количество энергии, она будет потребляться на выделение тепла.

Как найти сопротивление

Определение сопротивления выполняется по формулам:

\[ 1/G \]

\[ U/I \]

\[ U2/P \]

\[ P/I2 \]

Выбор параллельного подключения резисторов определяется с учётом входных параметров. Стоит только помнить о том, что показатель напряжения и уровень тока в отдельных ответвлениях идентичны.

Примеры применения при параллельном соединении

Конструктивно, каждый резистор рассчитан на некоторый рабочий диапазон температурного воздействия. Увеличение порога вызовет разрушение места пайки, соединения, самой детали, даже расположенных соседних блоков. Стоит помнить, что существуют одновременные соединения резисторов, приведённая компоновка способна нарушить функциональность и исправное состояние.

Благодаря использованию автоматических схем определения рабочих показателей можно переставлять резисторы, устанавливать в конкретном месте различные светодиоды, корректировать уровень сигнала на выходе.

Видео

Параллельный и последовательный калькулятор резисторов для светодиодов — Electronics Projects Circuits

Серия , расчеты параллельных резисторов для запуска светодиодов — калькулятор светодиодов

Расчет номинала резистора последовательно со светодиодом, параллельно со светодиодом для работы светодиода при высоких напряжениях . Если вы не знаете точно ток, потребляемый светодиодом в таблице расчета светодиодов, введите значение 10 мА. Информация о стандартном напряжении светодиодов приведена ниже. Как правило, внешние пластиковые крышки сверхъярких светодиодов белые и прозрачные. Рабочее напряжение этих светодиодов выше, чем у обычных цветов, например, в то время как обычный красный светодиод составляет 2 В, сверхяркий красный светодиод работает с 3 В, обычно потребляя ток 10–20 мА.

Одной из выдающихся особенностей инструмента расчета сопротивления светодиодов является то, что рассчитанное значение сопротивления светодиода дается как полное и округленное, например, для 980 Ом рекомендуется 1 кОм, то же самое относится к мощности сопротивления.

RED 1.8V..2V
ORANGE 1.9..2.2V
YELLOW 1.9..2.2V
GREEN 2V..3.1V
BLUE 3V..3.7V
WHITE 3V.. 3,4 В
119

. 0003 V
Рабочее напряжение светодиода
V
Ток, нарисованный светодиодом
MA

Расчетный Рекомендуемая мощность сопротивления:
  Вт

Расчет резистора с одним светодиодным резистором

9988

Расчет резистора с несколькими светодиодами

напряжение питания (DC)
V
Рабочее напряжение светодиода
V
Ток, нарисованный с помощью светодиодного
MA
Количество светодиодов, подключенных в серии
9008.
Расчетное значение мощности резистора:
  Вт
Рекомендуемое значение резистора:

Рекомендуемая мощность сопротивления:
  Вт

Parallel Led Resistor Calculation

Supply Voltage (DC)
  V
Working voltage of LED
  V
Current drawn by the LED
  ma
Number светодиодов, соединенных параллельно


Расчетное значение резистора:
  Ом
Расчетное значение мощности резистора:
  Вт
Рекомендуемое значение резистора:

Рекомендуемая мощность сопротивления:
  Вт

типы подключения для тех, кто плохо знаком с электроникой или не имеет опыта.

На принципиальной схеме показано 4 различных типа подключения для работы 15 светодиодов с напряжением 12 В. Подключив светодиоды параллельно, будет проще с одним резистором, но при таком методе срок службы светодиодов будет очень коротким, потому что даже если марка и модель светодиодов одинаковы, внутренние сопротивления разные, и вы должны знать рабочее напряжение светодиода и ток, который он потребляет.

Например; Вы хотите подключить 12 В и 10 светодиодов параллельно и использовать их. При параллельном расчете светодиода вы ввели ток светодиода 20 мА. Подключишь рабочее напряжение 3в 10 светодиодов параллельно. Результат расчета составляет 45 Ом, но если ток, потребляемый светодиодами, составляет 10 мА, значение сопротивления составляет 100 Ом. Если вы используете резистор низкого номинала из-за того, что ввели его неправильно, срок службы светодиодов будет еще меньше. У вас не будет этой проблемы в последовательном соединении.

Формула расчета резистора светодиода

Для начала рассчитаем номинал резистора, для этого нам нужно знать напряжение питания, рабочее напряжение светодиода и ток потребления светодиода.

Например, наш источник питания составляет 12 вольт, напряжение светодиода составляет 3,4 вольта, а расчетный ток составляет 15 мА; 12 — минус 3,4 = 8,6 результат делим на ток светодиода 8,6 / 0,015 = 573 получается 573 Ом

Резистор на 573 Ом найти будет сложно. В этом случае можно использовать несколько более высокие значения, например, 620….680 Ом..

Расчет мощности резистора светодиода

Выполняем аналогичный процесс для расчета мощности резистора, подключаемого к светодиоду 12 – минус 3,4 = 8,6 результат умножаем на ток светодиода 8,6 x 0,015 = 0,129 дюйма В этом случае мы можем использовать результат 0,129 Вт, стандартный резистор 1/4 Вт 0,250 Вт.

Мощность резистора может быть больше расчетного значения. Например, в расчете найдено подходящее значение для резистора 1/4 Вт, но у вас есть резистор 1 Вт или 5 Вт, его можно использовать при этих значениях.

Расчет последовательного и параллельного подключения

Как будет рассчитываться последовательный светодиод? При последовательном соединении светодиодов рабочее напряжение увеличивается. Например; Если подключить последовательно 3 светодиода, работающих на 2 вольта, то рабочее напряжение будет 6 вольт, соответственно будет производиться расчет 12 – минус 6 = 6

При параллельном подключении светодиодов; Ток увеличится. Когда вы подключаете 3 светодиода 15 мА параллельно, общий ток светодиода будет 45 мА, и расчет будет производиться соответственно.

При параллельном подключении светодиодов ток распределяется неравномерно из-за производственных допусков на прямое напряжение светодиодов. Параллельное подключение двух или более светодиодов к одному источнику тока может со временем привести к выходу из строя светодиода. Если возможно, было бы здоровее добавить отдельный резистор для каждого светодиода при параллельном соединении светодиодов.

Калькулятор параллельного резистора — Пайка Mind

Легко вычислить параллельно подключено резисторы сопротивления, используя этот онлайн-калькулятор параллельных резисторов. Вы можете рассчитать сопротивление параллельной цепи до 10 резисторов одновременно. Найдите правильные кодовые значения резисторов и введите их в данное поле калькулятора параллельного сопротивления, указанное ниже. Если вам сложно проверить значение резистора, воспользуйтесь онлайн-калькулятором цветового кода резистора . Ссылка на цветовой код резистора приведена ниже.

Также проверьте : Калькулятор цветового кода резистора



Укажите значения двух резисторов , будет рассчитано общее параллельное сопротивление.
(
You can even enter the total resistance R total and one known resistance R 1 or R 2 ).

Калькулятор расчета нескольких резисторов при параллельном подключении

Пожалуйста, введите несколько параллельных резисторов (в омах) для расчета параллельного сопротивления

Значащие цифры:

Резистор

Резисторы — это крошечные электронные компоненты, хорошо знакомые большинству людей. Любители электроники или просто не интересующиеся люди также видели резисторы во многих печатных платах. Так что я надеюсь, что вы знаете что-то о резисторах, хорошо. Теперь давайте перейдем к основной теме, параллельному соединению резистора. Зачем нужно параллельное соединение? Так что, прежде чем говорить о параллельном подключении, сначала расскажите об основном.

Резистор изготовлен из полупроводникового материала, который препятствует прохождению тока через одну клемму на другую. У резистора всего две клеммы. Сопротивление резистора обозначается цветовым кодом на самом резисторе. Цвет кольца на резисторе меняется, значение сопротивления тоже меняется. Высокое значение означает самое высокое сопротивление потенциальному току. Пройти через него очень сложно.

Резисторы в параллельном соединении

Резистор в параллельном соединении означает, что 2 или более резисторов подключены обоими концами с одинаковой ориентацией или параллельно к каждой клемме. Легко определить, соединены ли резисторы параллельно или последовательно? Если резисторы соединены встык друг с другом, как тележки поезда, это называется последовательным соединением. Теперь это очень ясно для понимания.

Схема подключения параллельного резистора

Если вы подключаете много резисторов параллельно, общее сопротивление резистора всегда будет меньше наименьшего значения резистора. Согласно уравнению,

P = VI и Резистор, подключенный параллельно, имеет одинаковое напряжение на них все время. Но меняющимся фактором является ток, протекающий через него. Многие резисторы соединены параллельно, крошечный ток, протекающий через каждый из транзисторов, создает огромный ток, возрождающийся на другом конце.

Пример: у вас есть батарея 10 В и резистор 1 кОм. Вы ставите резистор на последовательное соединение с полюсами батареи, измеряя протекающий ток, он показывает 1 мА. Если вы поместите резистор 10 кОм параллельно резистору 1 кОм, ток не изменится через батарею и цепь. Но резистор на 10 кОм потребляет ток всего 0,1 мА через батарею. Из уравнения V =IR оно общее для всех электронных устройств. Напряжение, ток и сопротивление также коррелируют друг с другом.
